1 Pøíslušenství Obsah Tlumièe hluku Filtry Manometry a vakuometry Pøipojovací sady pro vakuové pumpy Šroubení pro vakuové pumpy Záslepky Šroubení pro filtry Šroubení a spojky pro hadièky Spojky pro trubky Vakuový zásobník Pøíslušenství 229

2 Pøíslušenství 230 Pøíslušenství

3 Tlumièe hluku Tlumièe hluku! Externí tlumièe pro sní ení hladiny hluku zpùsobeného proudìním výstupního vzduchu.! Redukují hladinu hluku vakuové pumpy o více jak 10 dba.! Tlumiè hluku 75 je pou íván spoleènì s centrálním odfukovým systémem pro vakuové pumpy MAXI a ROUND. Pøíslušenství pro tlumiè hluku 75 Pro vakuovou pumpu MAXI Spojka (viz strana 242) Pro vakuovou pumpu ROUND Spojka (viz strana 242) Tlumiè hluku 1/8" Tlumiè hluku 3/8" 3/4" Tlumiè hluku 75 d1 24 (0.94") d2 11 (0.43") h (2.81") h2 62 (2.44") h3 2 (0.08") Rozmìry G3/8" G1/2" G3/4" 40 (1.57") 15 (0.59 ) (5.10") 116 (4.57") 2.5 (0.10") 40 (1.57) 17 (0.67") (5.10") 116 (4.57") 2.5 (0.10") Jak objednávat Uveïte prosím typ a objednací èíslo. Pøíklad: tlumiè hluku 1/8, Typ Obj. èíslo Sní ení hladiny hluku db(a) Materiál Pracovní teplota Hmotnost g Tlumiè hluku 1/8" cca -10 HDPE -20 C 100 C 2 Tlumiè hluku 3/8" cca -10 PA, HDPE -25 C 100 C 14 Tlumiè hluku 1/2" cca -10 PA, HDPE -25 C 100 C 60 Tlumiè hluku 3/4" cca -10 PA, HDPE -25 C 100 C 62 Tlumiè hluku cca -10 Al -25 C 100 C 500 Pøíslušenství 231

4 Filtry Filtry Vakuové filtry plastové! Pro odstranìní prachu a drobných neèistot z nasávaného vzduchu.! Minimalizují nebezpeèí vzniku provozních poruch vakuové pumpy.! Jednoduše vymìnitelná filtraèní vlo ka s mo ností èištìní.! Prùhledná nádobka pro optickou kontrolu stupnì zneèištìní filtru. Vakuové filtry s kovovou nádobou typ S! Nádoba filtru vyrobena z ocelového plechu.! Jednoduše vymìnitelná filtraèní vlo ka s mo ností èištìní.! Velká filtraèní plocha.! Robustní provedení pro nároèné provozní podmínky. Filtry do vedení "In-line" 25 mikronù! Vhodné pro vakuum i stlaèený vzduch (viz tabulka).! Malé rozmìry. Jak objednávat Pøi objednávce uveïte prosím typ a objednací èíslo. Pøíklad: vakuový filtr plastový 1/8", Typ Obj. èíslo Pracovní tlak MPa Vnitøní objem cm 3 Max. prùtok Nl/s Filtraèní plocha cm 2 Filtraèní vlo ka Materiál Pracovní teplota Hmotnost g Vakuové filtry plastové Vakuový filtr 1/8" PA, PC, PE -20 C 100 C 55 Vakuový filtr 3/8" PA, PC, PE -20 C 100 C 70 Vakuový filtr 1/2" PA, PC, PE -20 C 100 C 168 Vakuový filtr 3/4" PA, PC, PE -20 C 100 C 182 Vakuový filtr 1" PA, PC, PE -20 C 100 C 424 Vakuový filtr 1 1/2" PA, PC, PE -20 C 100 C 534 Vakuové filtry s kovovou nádobou typ S Vakuový filtr S 1/2" ocel, polyester, BR -30 C 90 C 0.92 kg Vakuový filtr S 3/4" ocel, polyester, BR -30 C 90 C 1 kg Vakuový filtr S 1" ocel, polyester, BR -30 C 90 C 1 kg Vakuový filtr S 1 1/2" ocel, polyester, BR -30 C 90 C 2.1 kg Vakuový filtr S 2" ocel, polyester, BR -30 C 90 C 4.9 kg Filtry do vedení "In-line" 25 mikronù Filtr 25 mikronù s pøípojem pro hadièku Filtr 25 mikronù s válcovým pøípojem PP, PE 0 C 80 C PP, PE 0 C 80 C Pøíslušenství

5 Filtry Rozmìrové výkresy Vakuové filtry plastové Typ Obj. èíslo H1 Vakuový filtr 1/8" /8" Vakuový filtr 3/8" /8" Vakuový filtr 1/2" /2" Vakuový filtr 3/4 * /4" Vakuový filtr 1" " Vakuový filtr 1 1/2 * /2" H2 L B G * šroubení pro pøipojení filtrù viz strana 239 * šroubení pro pøipojení filtrù viz strana 239 Vakuové filtry s kovovou nádobou typ S Typ Obj. èíslo H Vakuový filtr S 1/2" /2" Vakuový filtr S 3/4" * /4" Vakuový filtr S 1" " Vakuový filtr S 1 1/2"* /2" Vakuový filtr S 2" " L B E G Filtr do vedení "In-line" 25 mikronù s válcovým pøípojem Filtr do vedení "In-line" 25 mikronù s pøípojem pro hadièku Náhradní díly Typ Obj. èíslo Pro filtr Materiál Hmotnost, g Filtraèní vlo ka 1/8" vakuový filtr plastový 1/8" PE 7 Filtraèní vlo ka 3/8" vakuový filtr plastový 3/8" PE 7 Filtraèní vlo ka 1/2" vakuový filtr plastový 1/2" PE 26 Filtraèní vlo ka 3/4" vakuový filtr plastový 3/4" PE 26 Filtraèní vlo ka 1" vakuový filtr plastový 1" PE 53 Filtraèní vlo ka 1 1/2" vakuový filtr plastový 1 1/2" PE 74 Filtraèní vlo ka S 1/2" vakuový filtr S 1/2" polyester 186 Filtraèní vlo ka S 3/4" vakuový filtr S 3/4" polyester 186 Filtraèní vlo ka S 1" vakuový filtr S 1" polyester 186 Filtraèní vlo ka S 1 1/2" vakuový filtr S 1 1/2" polyester 576 Filtraèní vlo ka S 2" vakuový filtr S 2" polyester 908 Pøi objednávce uveïte prosím typ a objednací èíslo. Pøíklad: filtraèní vlo ka 3/4", Pøíslušenství 233

6 Manometry a vakuometry Manometry a vakuometry Snadná montá do panelu pomocí upevòovací matky. Manometr 1 MPa Manometr 250 kpa Vakuometr -100 kpa Typ Manometr 1 MPa s upevòovací matkou Manometr 250 kpa s upevòovací matkou Vakuometr -100 kpa s upevòovací matkou Vakuometr -100 kpa bez upevòovací matky Obj. èíslo Pøípojení Provedení M5 / G 1/8" analogový mìøiè, systém trubièková pru ina - páka Médium stlaèený vzduch vakuum Mìøící rozsah 0 1 MPa kpa (-kpa) Pøesnost Materiál 2.5 % z celkového rozsahu mosaz, ABS, PMMA Hmotnost bez matky, g 52 Hmotnost s matkou, g 58 Jak objednávat Uveïte prosím typ a objednací èíslo. Pøíklad: manometr 1 MPa s upevòovací matkou, Pøíslušenství

7 Manometry a vakuometry Rozmìrové výkresy Manometr 1 MPa Manometr 250 kpa Vakuometr -100 kpa Pøíslušenství 235

8 Pøipojovací sady pro vakuové pumpy Pøipojovací sady! Kompletní sady nástrèných šroubení pro doporuèené prùmìry pøívodních hadièek k jednotlivým typùm vakuových pump.! Materiál odolný proti korozi.! Rychlá montá. Jak objednávat Pøi objednávce uveïte prosím model vakuové pumpy, typ pøípojové desky a objednací èíslo sady. Pøíklad: pøipojovací sada pro Chip 5 s pøípojovou deskou A, Pøipojovací sada pro model Obj. èíslo Pøípojová deska Prùmìr hadièky ** pro stlaèený vzduch Prùmìr hadièky ** pro vakuum Materiál Pracovní teplota Hmotnost g Chip A d=2 D=4 nebo 6 POM, NBR, SS C 75 C 14 Chip A d=4 D=6 nebo 8 POM, NBR, SS C 75 C 15 Chip B D=4 D=8 POM, NBR, SS C 75 C 12 Chip B D=6 D=10 POM, NBR, SS C 75 C 13 Chip C D=6 D=10 POM, NBR, SS C 75 C 13 Classic D D=8 d=12, 19, 25 POM, NBR, SS C 75 C 76 MAXI* všechny D=6 nebo 4 POM, NBR, SS C 75 C 35 MidiFlex E D=10 D=22 POM, NBR, SS C 75 C 91 MidiFlex E D=12 D=22 POM, NBR, SS C 75 C 94 XED všechny D=10 d=8 d=12, 19, 25 POM, NBR, SS C 75 C 85 * pro externí ventil pneumatického dálkového ovládání ** d = prùmìr D = prùmìr 236 Pøíslušenství

9 Šroubení pro vakuové pumpy Šroubení! Hadicové pøípoje pro vakuové pumpy Classic, MidiFlex a MLL.! Tìsnící O-krou ek.! Mo nost montá e distanèní matky. Distanèní matky Šroubení Distanèní matka Jak objednávat Pøi objednávce uveïte prosím typ a objednací èíslo. Pøíklad: šroubení 25 G 3/4", Typ Obj. èíslo Vnitøní prùmìr hadice, Šroubení 25"G 3/4" Materiál Pracovní teplota Hmotnost g Šroubení 38"G 1 1/2" Al -20 C 80 C /2" D1 D2 D3 h1 h2 G /4" Šroubení 32xG 3/4" /4" Šroubení 38"G 3/4" /4" Šroubení 48"G 1 1/2" /2" Distanèní matka G 3/4" /4" Distanèní matka G 1 1/2" /2" Pøíslušenství 237

10 Záslepky Záslepky! Materiál odolný proti korozi.! Vnitøní šestihran pro snadnou montá.! Vhodné pro zaslepení neobsazených pøívodù u vakuových pump. Obj. èíslo Pøipojovací závit G d h1 h /8" /4" /8" ] /2" /4" /2" Jak objednávat Pøi objednávce uveïte prosím typ a objednací èíslo. Pøíklad: záslepka G 1/8", Typ Obj. èíslo Materiál Pracovní teplota Hmotnost g Záslepka G 1/8" PPS -25 C 100 C 2 Záslepka G 1/4" PA -25 C 110 C 3 Záslepka G 3/8" PA -25 C 100 C 4 Záslepka G 1/2" PA -25 C 100 C 3 Záslepka G 3/4" PA -25 C 100 C 8 Záslepka G 1 1/2" Al -40 C 110 C Pøíslušenství

11 Šroubení pro filtry Šroubení pro filtry! Hliníková šroubení pro snadné pøipojení vakuových filtrù.! Umo òují natoèení filtru do libovolné polohy.! Tìsnící O-krou ek. Rozmìrové výkresy Šroubení pro filtr 3/4" Šroubení pro filtr 1 1/2" Jak objednávat Pøi objednávce uveïte prosím typ a objednací èíslo. Pøíklad: šroubení pro filtr G 3/4", Typ Obj. èíslo Materiál Pracovní teplota Hmotnost g Šroubení pro filtr G3/4" Al -20 C 80 C Šroubení pro filtr G1 1/2" Pøíslušenství 239

12 Šroubení a spojky pro hadièky Šroubení pro hadièky Typ 4/2 M5 a 6/4 M5 Šroubení pro hadièky! Pøipojovací závit M5 s tìsnícím O-krou kem.! Pøípoj pro hadièku 4/2 nebo 6/4.! Vyrobeny z materiálu IXEF.! Velká chemická odolnost. Spojky pro hadièky L - spojky pro hadièky Typ 4/2 2 & 6/4 2, L - spojka 4/2 3 & 6/4 3, T - spojka 4/2 4 & 6/4 4, X - spojka! Pøípoj pro hadièku 4/2 nebo 6/4.! Vyrobeny z materiálu IXEF.! Velká chemická odolnost. T - spojky pro hadièky X - spojky pro hadièky Typ Obj. èíslo Vnitøní prùmìr hadièky d Pøipojovací závit Jmenovitá svìtlost Šroubení pro hadièku 4/2 M5, O-krou ek M5 1.3 Šroubení pro hadièku 6/4 M5, O-krou ek M5 2.5 L - spojka pro hadièku 4/2x L - spojka pro hadièku 6/4x T - spojka pro hadièku 4/2x T - spojka pro hadièku 6/4x X - spojka pro hadièku 4/2x X - spojka pro hadièku 6/4x Materiál IXEF, nitril IXEF Pracovní teplota -30 C 100 C Jak objednávat Pøi objednávce uveïte prosím typ a objednací èíslo. Pøíklad: šroubení pro hadièku 4/2 M5, Pøíslušenství

13 Šroubení a spojky pro hadièky Rozmìrové výkresy Šroubení pro hadièku 4/2 M , L - spojka pro hadièku Typ 4/2x2 6/4x2 A B $ 1.3 $ 2.5 C Šroubení pro hadièku 6/4 M , T - spojka pro hadièku Typ 4/2x3 6/4x3 A B $ 1.3 $ 2.5 C D , X - spojka pro hadièku Typ 4/2x4 6/4x4 A B $ 1.3 $ 2.5 C Pøíslušenství 241

14 Spojky pro trubky Spojky pro trubky! Usnadòují propojení trubek ve vakuovém obvodu.! Vyrobeny ze silikonu.! Dodávány s nerezovými hadicovými sponami.! Spojka pro trubku pøímá.! Spojka pro trubku pøímá redukovaná. Spojka pro trubku pøímá Spojka pro trubku pøímá redukovaná Rozmìrové výkresy Spojka pro trubku pøímá Spojka pro trubku pøímá redukovaná Jak objednávat Pøi objednávce uveïte prosím typ a objednací èíslo. Pøíklad: spojka pro trubku pøímá redukovaná 40 32, Typ Obj. èíslo Trubka D Trubka d A L Pracovní tlak kpa Materiál Pracovní teplota Hmotnost g Spojka pro trubku pøímá Spojka pro trubku pøímá Spojka pro trubku pøímá SS ± C 200 C Spojka pro trubku pøímá silikon 320 Spojka pro trubku pøímá Spojka pro trubku pøímá Spojka pro trubku pøímá redukovaná Spojka pro trubku pøímá redukovaná SS 2343 Spojka pro trubku pøímá redukovaná ± C 200 C 285 silikon Spojka pro trubku pøímá redukovaná Spojka pro trubku pøímá redukovaná Pøíslušenství

15 Spojky pro trubky Spojky pro trubky! Usnadòují propojení trubek ve vakuovém obvodu.! Vyrobeny ze silikonu.! Dodávány s nerezovými hadicovými sponami.! Y - spojka pro trubku.! L - spojka pro trubku. Y - spojka pro trubku L - spojka pro trubku Rozmìrové výkresy Y - spojka pro trubku L - spojka pro trubku Jak objednávat Pøi objednávce uveïte prosím typ a objednací èíslo. Pøíklad: Y - spojka pro trubku 3 22, Typ Obj. èíslo Trubka D A L Y - spojka pro trubku Pracovní tlak kpa Materiál Pracovní teplota Hmotnost g 200 Y - spojka pro trubku Y - spojka pro trubku SS ± C 200 C Y - spojka pro trubku silikon 680 Y - spojka pro trubku Y - spojka pro trubku L - spojka pro trubku SS ± C 200 C L - spojka pro trubku silikon 530 Pøíslušenství 243

16 Vakuový zásobník Vakuový zásobník! Vakuový zásobník se pou ívá v nìkterých aplikacích pro zvýšení bezpeènosti napøíklad pøi úniku vakua nebo výpadku energie. Dalším pøíkladem pou ití je vytvoøení zásoby vakua pro pokrytí vìtších jednorázových odbìrù.! V systému s vakuovým zásobníkem musí být vakuová pumpa vybavena zpìtným ventilem. Rozmìrové výkresy Vakuový zásobník Jak objednávat Pøi objednávce uveïte prosím typ a objednací èíslo. Pøíklad: vakuový zásobník, Typ Obj. èíslo Objem dm 3 Pracovní tlak MPa Materiál Pøipojovací závit Hmotnost g Vakuový zásobník lakovaný ocelový plech R 1/2" Pøíslušenství

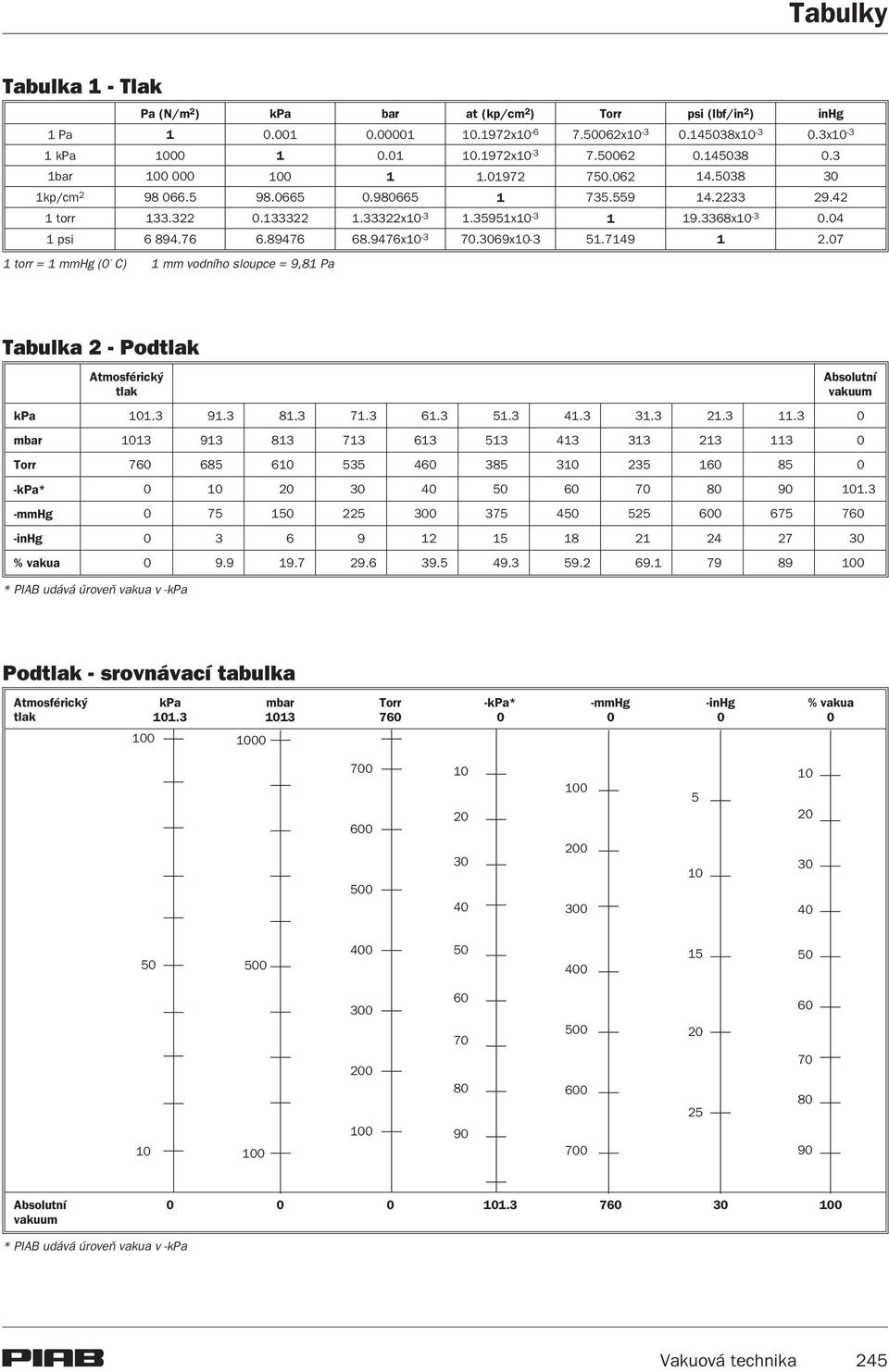

17 Tabulky Tabulka 1 - Tlak Pa (N/m 2 ) kpa bar at (kp/cm 2 ) Torr psi (lbf/in 2 ) inhg 1Pa x x x x kpa x bar kp/cm torr x x x psi x x torr = 1 Hg (0 C) 1 vodního sloupce = 9,81 Pa Tabulka 2 - Podtlak Atmosférický tlak Absolutní vakuum kpa mbar Torr kpa* Hg inhg % vakua * PIAB udává úroveò vakua v -kpa Podtlak - srovnávací tabulka Atmosférický tlak kpa mbar 1013 Torr 760 -kpa* 0 -Hg 0 -inhg 0 % vakua Absolutní vakuum * PIAB udává úroveò vakua v -kpa Vakuová technika 245

18 Tabulky Tabulka 3 - Pøetlak kpa bar psi (lbf/in 2 ) at (kp/cm 2 ) Pøetlak srovnávací tabulka kpa bar psi (lbf/in 2 ) at (kp/cm 2 ) Tabulka 4 - Závislost atmosférického tlaku na nadmoøské výšce Okolní (atmosférický) tlak vzduchu je výchozím bodem pro vìtšinu vakuometrù. Tento tlak však klesá s rostoucí nadmoøskou výškou. Následující tabulka ukazuje dosahované úrovnì vakua v rùzných nadmoøských výškách. Nezávisle na nadmoøské výšce dosahují vakuové pumpy stále stejné absolutní úrovnì vakua. Nadmoøská výška Atmosférický tlak* Dosa ené úrovnì vakua v -kpa pøi rùzných nadmoøských výškách m kpa mbar Hg * atmosférický tlak je závislý na poèasí (uvedené hodnoty pro rùzné nadmoøské výšky jsou vzta eny k atmosférickému tlaku 101,3 kpa na hladinì moøe) 246 Vakuová technika

19 Tabulky Tabulka 5 - Prùtok Prùtok: objem za jednotku èasu. Oznaèení: Q, q = V / t ( objem / èas ). SI - jednotka: krychlový metr za sekundu (m 3 /s). Pou ívané jednotky: litr/min, litr/s, m 3 /h. m 3 /s m 3 /h l/min l/s ft 3 /min (scfm)* 1m 3 /s m 3 /h 0.28x l/min 16.67x l/s 1x ft 3 /min 0.472x *1ft* m Prùtok srovnávací tabulka l/s m 3 /min m 3 /h scfm l/min Vakuová technika 247

20 Tabulky Tabulka 6 - Hmotnost kg g oz lb 1kg g oz lb Tabulka 7 - Síla 1 N = kp 1 kp = N 1 N = lbf 1 lbf = N Tabulka 8 - Teplota Teplota tuhnutí vody 0 C 32 F K Teplota varu vody pøi kpa (14.7 psi) 100 C 212 F K Absolutní nula C F 0K F = 1.8 x ( C) + 32 Úbytek tlaku ve vedení stlaèeného vzduchu a vakua Pøi realizaci pøívodù stlaèeného vzduchu a vakua je tøeba dbát na dostateènou svìtlost vedení s pøihlédnutím k jeho délce. Pøipojovací závity PIAB vakuových pump jsou dimenzovány pro pøipojení vedení o délce a 10 m. Pro výpoèet úbytku tlaku ve vedení lze pou ít následující vzorce:!+!",-!"#$!% $&' $( + P= - ) $ *!!+!",-,!"#$!% $&' $( / d=. 1 %"+ - + *$*! 0 P = úbytek tlaku v kpa qv = prùtok v m 3 /s d = prùmìr vedení v L = délka vedení v m P1 = absolutní vstupní tlak v kpa 248 Vakuová technika

21 Tabulky Pøipojovací závity ISO závity:! Válcové metrické závity: oznaèovány písmenem M, napøíklad M5.! Válcové palcové závity: oznaèovány písmeny UNF, napøíklad 10-32UNF. Tubkové závity "dry seal" (americká norma): "Dryseal" závitový systém zahrnuje válcové a kónické trubkové závity. Tyto závity mají profilový úhel 60 a jsou tìsné i bez pou ití tìsnìní nebo tìsnících krou kù (pøi kombinaci s jinými závitovými systémy není tìsnost zaruèena). Velikost tìchto závitù je udávána v palcích a v katalogu PIAB je pou íváno oznaèení NPT a NPSF.! Kónické "dry seal" závity: oznaèovány NPT, napøíklad NPT 1/8".! Válcové "dry seal" závity: oznaèovány NPSF, napøíklad NPSF 1/8". Tubkové závity BSP (anglická norma):! Tyto závity mají profilový úhel 55 a jejich velikost je udávána v palcích.! Válcové BSP závity: oznaèovány písmenem G, napøíklad G 1/8. Tabulka 9 - Kompatibilita rùzných závitových systémù M5 M5 G1/8 G1/8 G1/4 G1/4 G3/8 G3/8 G1/2 G1/2 G3/4 G3/4 G1 G1" G2" G2" 10-32UNF nebo NPSF1/8 NPT 1/8 nebo NPSF 1/4 NPT 1/4 nebo + NPSF 3/8 NPT 3/8" nebo NPSF 1/2 NPT 1/2 nebo NPSF 3/4 NPT 3/4 nebo NPT 1 nebo NPT 2 nebo +++ lze pou ít + lze pou ít pøi krátkém závitu nelze pou ít Vakuová technika 249

22 Údr ba a záruka Údr ba PIAB vakuové pumpy jsou konstruovány a vyrobeny s ohledem na minimální nároky na údr bu a opravy. Pro zajištìní dlouhodobého bezporuchového provozu však doporuèujeme provádìt pravidelné kontroly a údr bu dle následujícího plánu. Tyto intervaly jsou pouze orientaèní a v praxi je lze pøizpùsobit konkrétní aplikaci vakuové pumpy a danému provoznímu prostøedí. Doporuèené intervaly kontrol a údr by Dennì! kontrola tlaku vstupního stlaèeného vzduchu! kontrola vakuového filtru Mìsíènì! èištìní vakuového filtru Roènì! demontá vakuové pumpy, kontrola a vyèištìní Mimo tìchto úkonù týkajících se údr by vakuové pumpy je tøeba dbát na pravidelnou údr bu celého systému pro rozvod stlaèeného vzduchu a vakua. Záruka! na všechny vakuové pumpy PIAB je poskytována záruka 5 let! na pøíslušenství je poskytována záruka 1 rok! tato záruka se nevztahuje na filtry a ostatní spotøební díly 5 let záruka 30 dnù test zdarma 250 Vakuová technika
