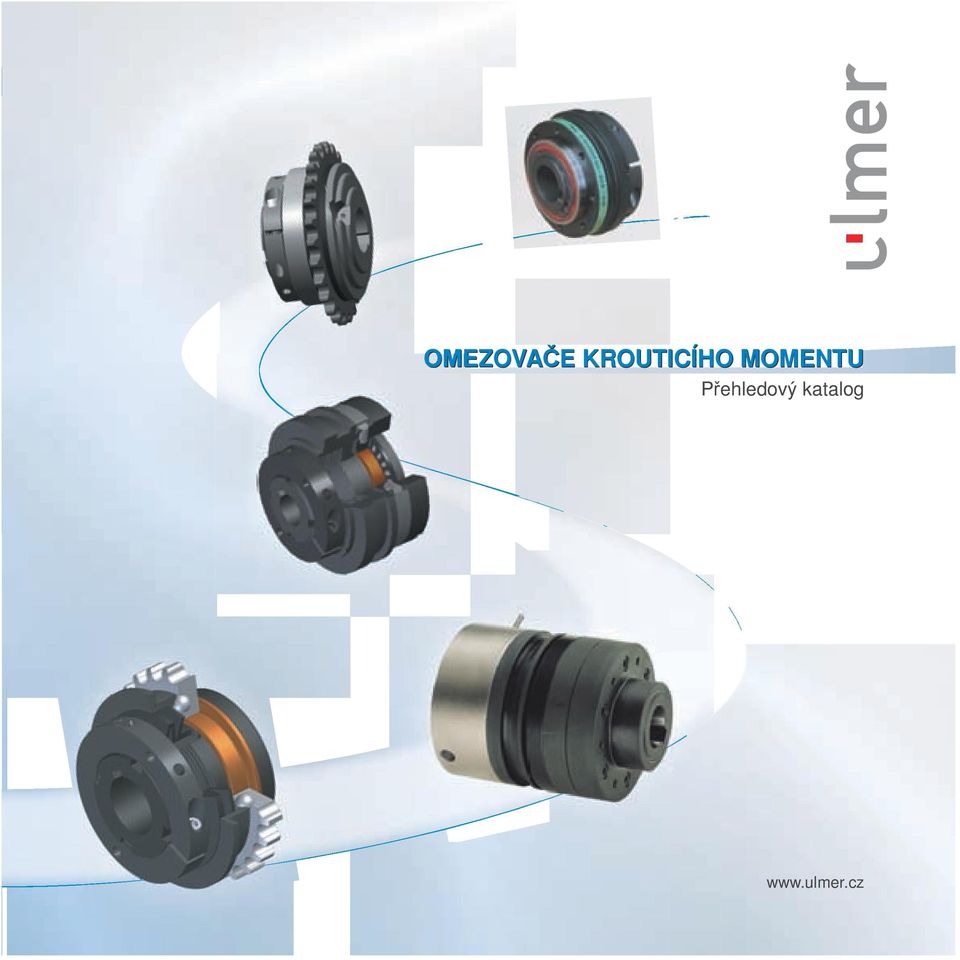

1 OMEZOVAČE KROUTICÍHO MOMENTU Přehledový katalog

2 Prezentace Firma Ulmer s.r.o. spolupracuje s renomovanou italskou firmou ComInTec S.r.l., která již 40 let vyrábí pod obchodní značkou OMC komponenty pro mechanický přenos síly. Zvláště se pak specializuje na vývoj a výrobu omezovačů krouticího momentu s širokou škálou modelů (mnohé z nich jsou patentovány). Omezovače krouticího momentu technologicky vyspělé produkty nabízejí vysokou ochranu proti nebezpečným přetížením a rázům stroje, snižují prostoje zařízení s následným zvýšením produktivity a poklesem nákladů na údržbu a opravy stroje bezpečnostní zařízení, která při dosažení přednastaveného krouticího momentu chrání komponenty pohonu proti možné provozní poruše výhodou může být okamžitý zásah a lepší reakce u mechanického omezovače oproti elektronickým systémům, které bývají limitovány faktem, že elektromotor pracuje pod napětím broušená ocel dle UNI EN /98, tepelná úprava povrchu a speciální mazání garantuje dlouhodobou spolehlivost a životnost Třecí omezovače krouticího momentu vhodné pro stroje, které pracují v prašném prostředí a kde synchronizace mezi hnací a hnanou částí není nutnáná jednoduché nastavení momentu upínací kruhovou maticí, která je dynamicky vyvážená bezhlučný zásah do chodu stroje třecí kroužky bez azbestu vzdálenost utažení matice (v katalogu označeno jako rozměr H ) odpovídá přetěžujícímu krouticímu momentu, při kterém dochází k rozpojení hnací a hnané části stroje nevytváří potenciál pro vznik vibrací 1

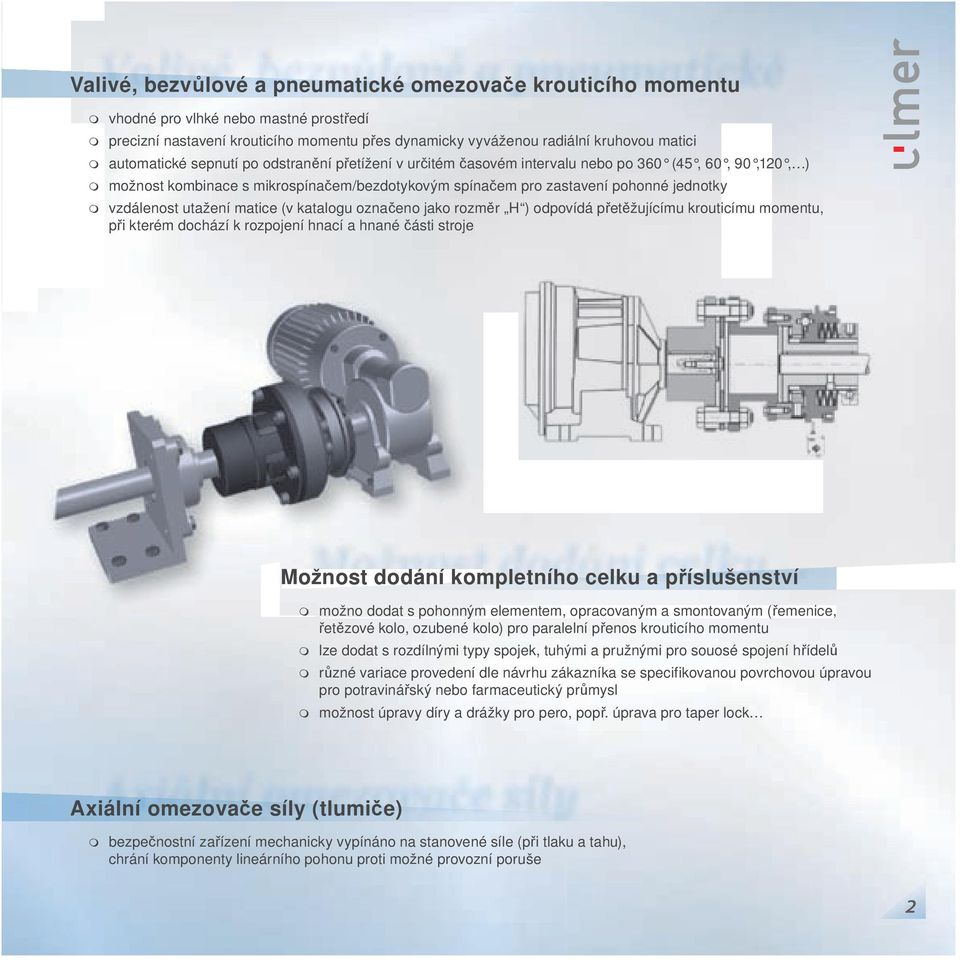

3 Valivé, bezvůlové a pneumatické omezovače krouticího momentu vhodné pro vlhké nebo mastné prostředí precizní nastavení krouticího momentu přes dynamicky vyváženou radiální kruhovou matici automatické sepnutí po odstranění přetížení v určitém časovém intervalu nebo po 360 (45, 60, 90,120, ) možnost kombinace s mikrospínačem/bezdotykovým spínačem pro zastavení pohonné jednotky vzdálenost utažení matice (v katalogu označeno jako rozměr H ) odpovídá přetěžujícímu krouticímu momentu, při kterém dochází k rozpojení hnací a hnané části stroje Možnost dodání kompletního celku a příslušenství možno o dodat s pohonnýmo elementem, opracovaným a smontovaným (řemenice, řetězové kolo, ozubené kolo) pro paralelní přenos krouticího momentu lze dodat s rozdílnými typy spojek, tuhými a pružnými pro souosé spojení hřídelů různé variace provedení dle návrhu zákazníka se specifikovanou povrchovou úpravou pro potravinářský nebo farmaceutický průmysl možnost úpravy díry a drážky pro pero, popř. úprava pro taper lock Axiální omezovače síly (tlumiče) bezpečnostní zařízení mechanicky vypínáno na stanovené síle (při tlaku a tahu), chrání komponenty lineárního pohonu proti možné provozní poruše 2

4 Třecí omezovače ( Nm - ømax 140 mm) DSF třecí omezovač krouticího momentu, kompaktně a jednoduše smontován s precizním spojením mezi jednotlivými částmi DSF/SI ( Nm - ømax 140 mm) třecí omezovač krouticího momentu se signalizací přetížení a automatickým sepnutím po odstranění přetížení ( Nm - ømax 65 mm) EDF/F třecí omezovač krouticího momentu s kuličkovou technologií DSF/EX ( Nm - ømax 140 mm) jednoduchý omezovač krouticího momentu za příznivou cenu ( Nm - ømax 55 mm) DSF/EX/TAC/PR-V třecí omezovač krouticího momentu určený k montáži mezi motor a převodovou skříň, kde se vyskytují nižší kroutící momenty 3 DSF/EX/PR ( Nm - ømax 55 mm) třecí omezovač krouticího momentu s prodlouženou hřídelí určený k montáži do převodové skříně, čímž dochází k výrazným úsporám času při montáži

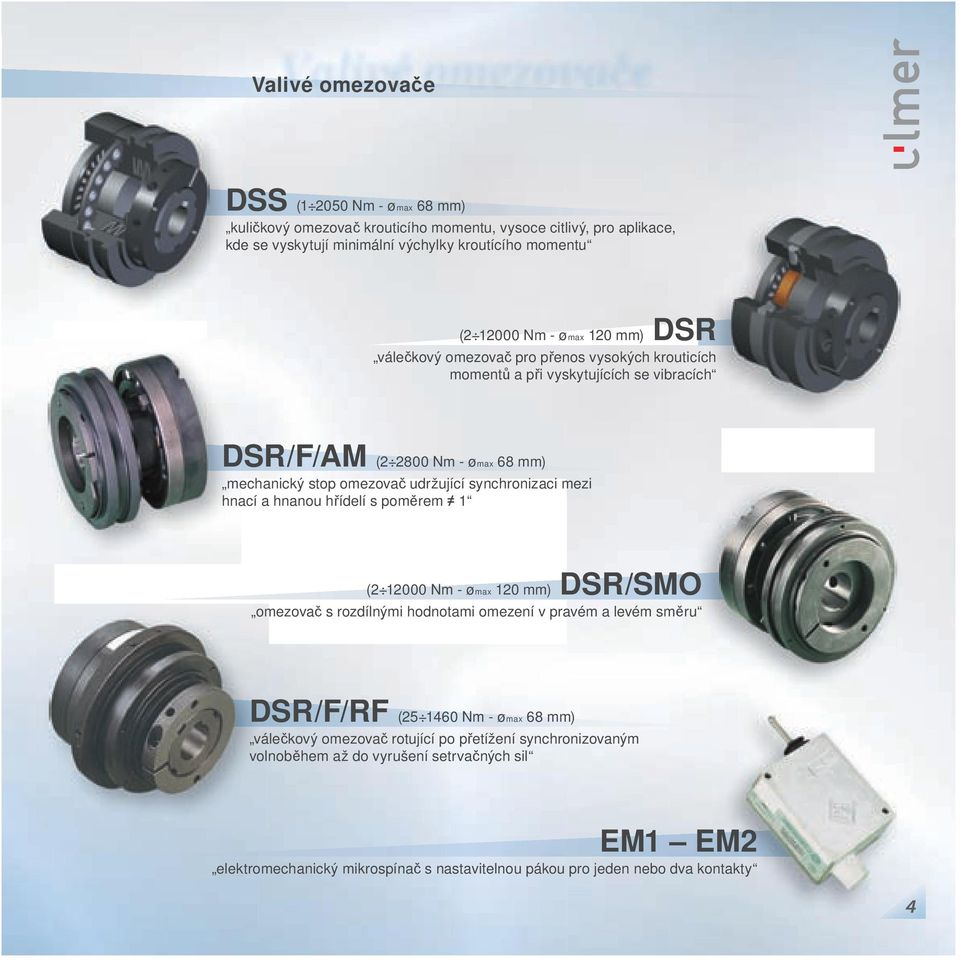

5 Valivé omezovače DSS ( Nm - ømax 68 mm) kuličkový omezovač krouticího momentu, vysoce citlivý, pro aplikace, kde se vyskytují minimální výchylky kroutícího momentu ( Nm - ømax 120 mm) DSR válečkový omezovač pro přenos vysokých krouticích momentů a při vyskytujících se vibracích DSR/F/AM ( Nm - ømax 68 mm) mechanický stop omezovač udržující synchronizaci mezi hnací a hnanou hřídelí s poměrem 1 ( Nm - ømax 120 mm) DSR/SMO omezovač s rozdílnými hodnotami omezení v pravém a levém směru DSR/F/RF ( Nm - ømax 68 mm) válečkový omezovač rotující po přetížení synchronizovaným volnoběhem až do vyrušení setrvačných sil EM1 EM2 elektromechanický mikrospínač s nastavitelnou pákou pro jeden nebo dva kontakty 4

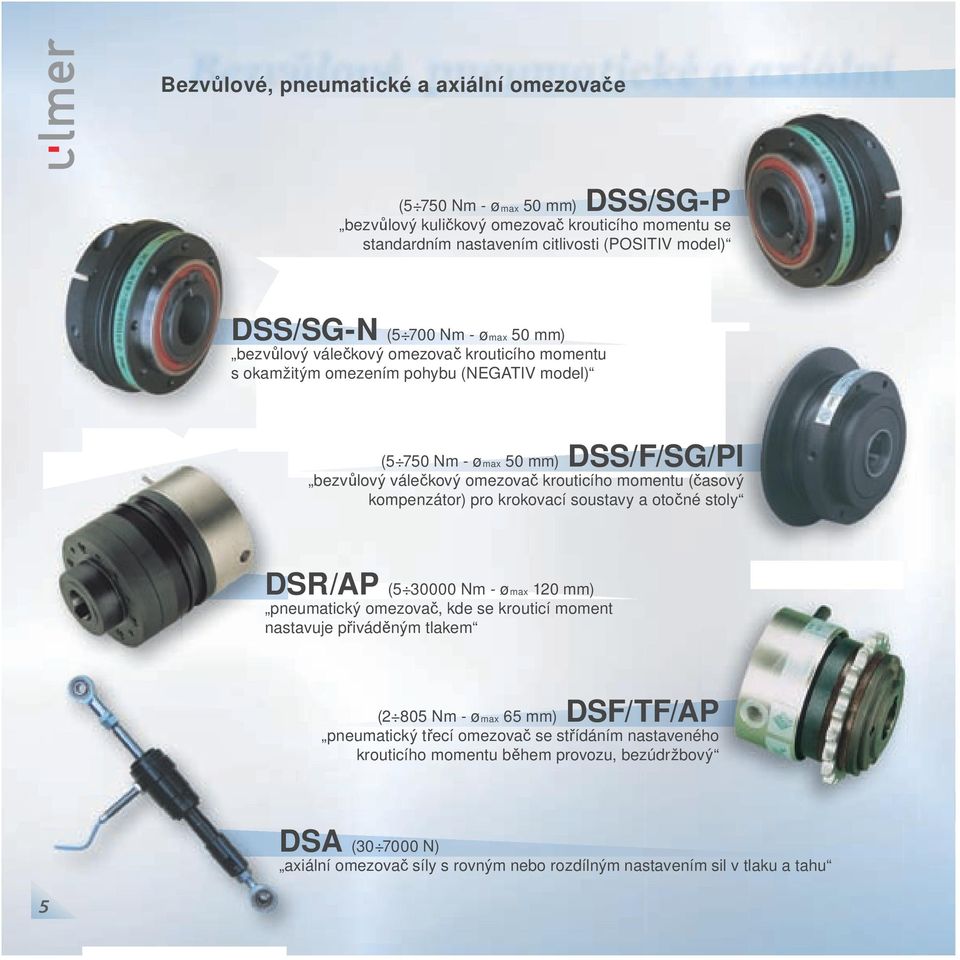

6 Bezvůlové, pneumatické a axiální omezovače (5 750 Nm - ømax 50 mm) DSS/SG-P bezvůlový kuličkový omezovač krouticího momentu se standardním nastavením citlivosti (POSITIV model) DSS/SG-N (5 700 Nm - ømax 50 mm) bezvůlový válečkový omezovač krouticího momentu s okamžitým omezením pohybu (NEGATIV model) (5 750 Nm - ømax 50 mm) DSS/F/SG/PI bezvůlový válečkový omezovač krouticího momentu (časový kompenzátor) pro krokovací soustavy a otočné stoly DSR/AP ( Nm - ømax 120 mm) pneumatický omezovač, kde se krouticí moment nastavuje přiváděným tlakem (2 805 Nm - ømax 65 mm) DSF/TF/AP pneumatický třecí omezovač se střídáním nastaveného krouticího momentu během provozu, bezúdržbový DSA ( N) axiální omezovač síly s rovným nebo rozdílným nastavením sil v tlaku a tahu 5

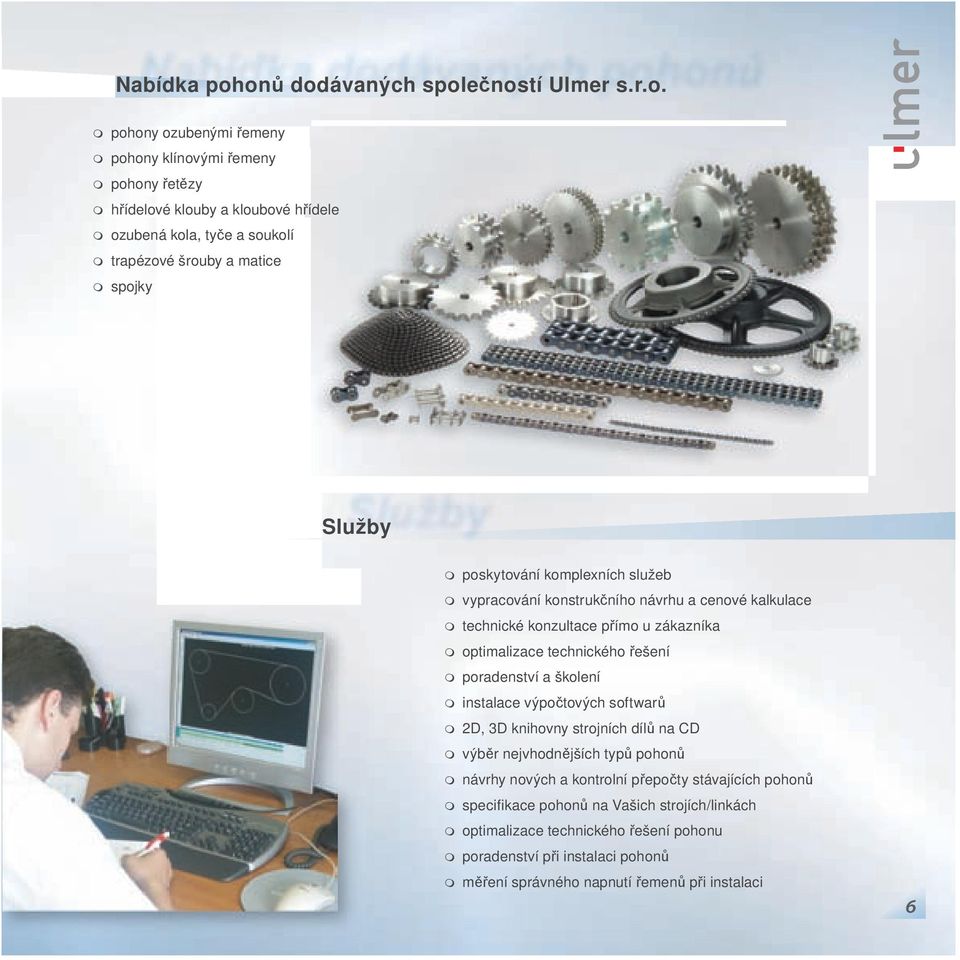

7 Nabídka pohonů dodávaných společností Ulmer s.r.o. pohony ozubenými řemeny pohony klínovými řemeny pohony řetězy hřídelové klouby a kloubové hřídele ozubená kola, tyče a soukolí trapézové šrouby a matice spojky Služby poskytování komplexních služeb vypracování konstrukčního návrhu a cenové kalkulace technické konzultace přímo u zákazníka optimalizace technického řešení poradenství a školení instalace výpočtových softwarů 2D, 3D knihovny strojních dílů na CD výběr nejvhodnějších typů pohonů návrhy nových a kontrolní přepočty stávajících pohonů specifikace pohonů na Vašich strojích/linkách optimalizace technického řešení pohonu poradenství při instalaci pohonů měření správného napnutí řemenů při instalaci 6

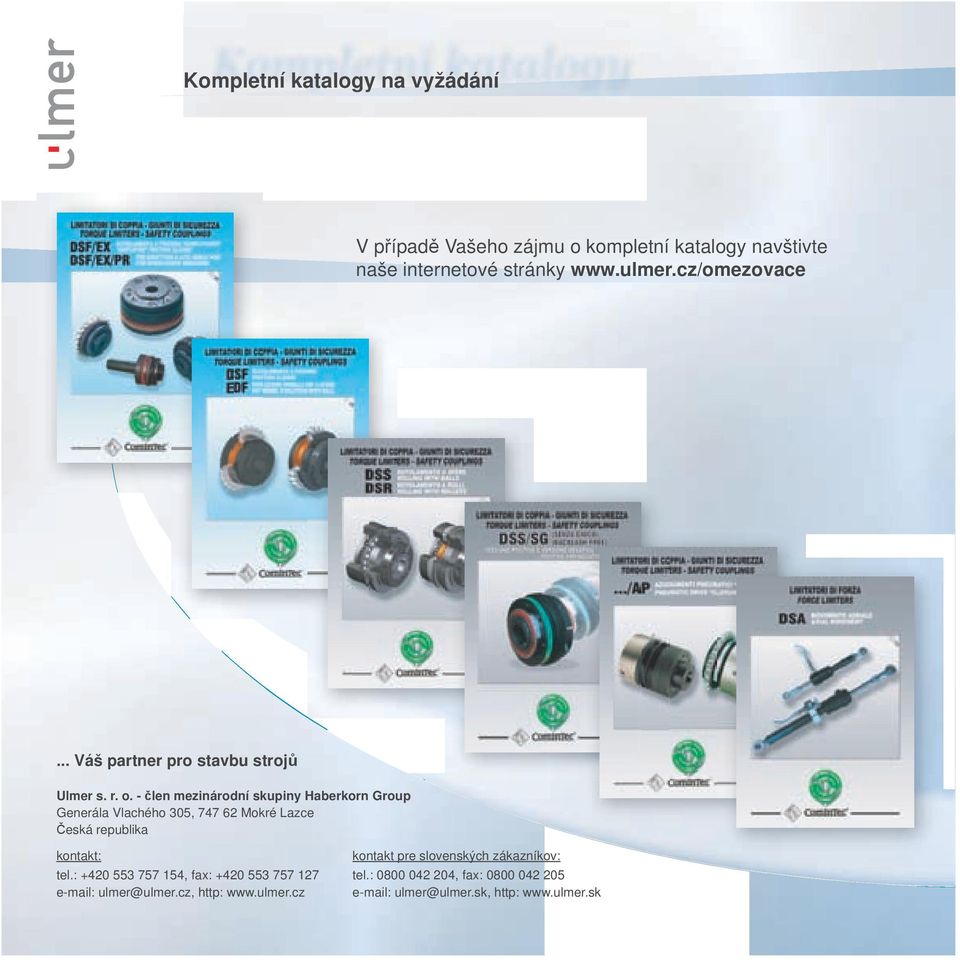

8 Kompletní katalogy na vyžádání V případě Vašeho zájmu o kompletní katalogy navštivte naše internetové stránky Váš partner pro stavbu strojů Ulmer s. r. o. - člen mezinárodní skupiny Haberkorn Group Generála Vlachého 305, Mokré Lazce Česká republika kontakt: kontakt pre slovenských zákazníkov: tel.: , fax: tel.: , fax: http: http:
