Inteligentní zabezpečovací systémy. Katalog výrobků SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ KONTROLA PŘÍSTUPU MONITOROVÁNÍ

Transkript

1 Inteligentní zabezpečovací systémy Katalog výrobků SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ KONTROLA PŘÍSTUPU MONITOROVÁNÍ

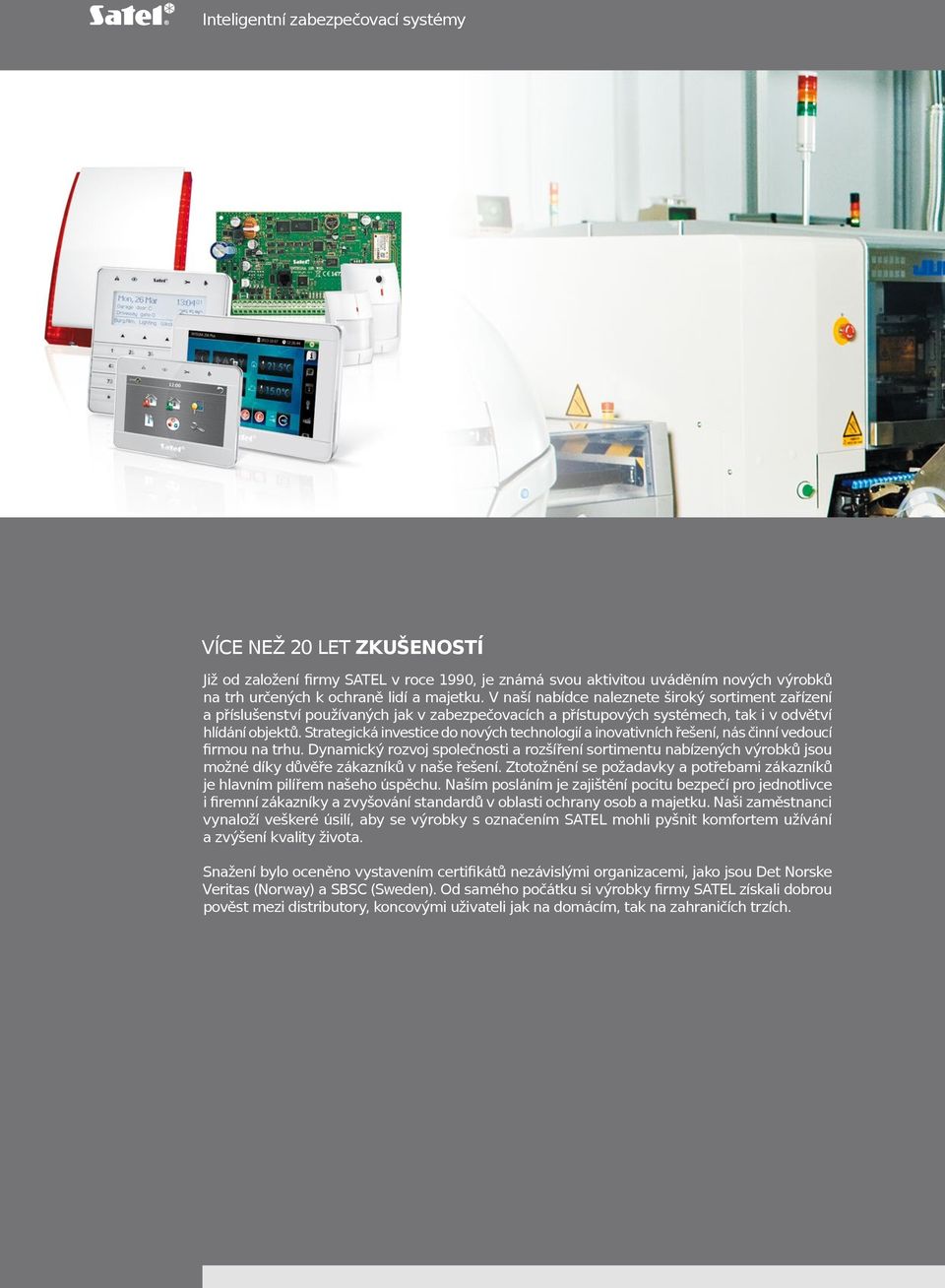

2 Inteligentní zabezpečovací systémy VÍCE NEŽ 20 LET ZKUŠENOSTÍ Již od založení firmy SATEL v roce 1990, je známá svou aktivitou uváděním nových výrobků na trh určených k ochraně lidí a majetku. V naší nabídce naleznete široký sortiment zařízení a příslušenství používaných jak v zabezpečovacích a přístupových systémech, tak i v odvětví hlídání objektů. Strategická investice do nových technologií a inovativních řešení, nás činní vedoucí firmou na trhu. Dynamický rozvoj společnosti a rozšíření sortimentu nabízených výrobků jsou možné díky důvěře zákazníků v naše řešení. Ztotožnění se požadavky a potřebami zákazníků je hlavním pilířem našeho úspěchu. Naším posláním je zajištění pocitu bezpečí pro jednotlivce i firemní zákazníky a zvyšování standardů v oblasti ochrany osob a majetku. Naši zaměstnanci vynaloží veškeré úsilí, aby se výrobky s označením SATEL mohli pyšnit komfortem užívání a zvýšení kvality života. Snažení bylo oceněno vystavením certifikátů nezávislými organizacemi, jako jsou Det Norske Veritas (Norway) a SBSC (Sweden). Od samého počátku si výrobky firmy SATEL získali dobrou pověst mezi distributory, koncovými uživateli jak na domácím, tak na zahraničích trzích.

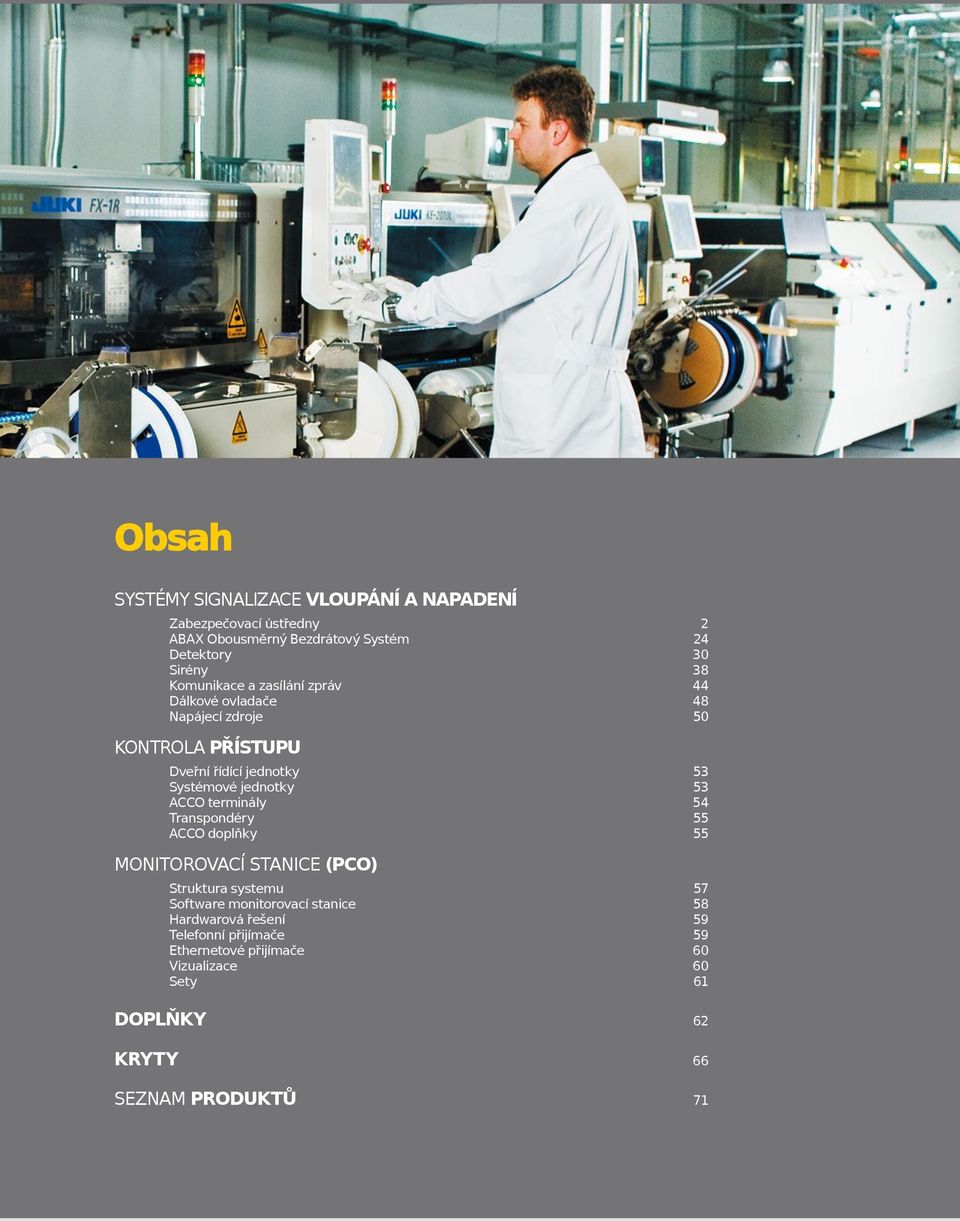

3 Obsah SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ Zabezpečovací ústředny 2 ABAX Obousměrný Bezdrátový Systém 24 Detektory 30 Sirény 38 Komunikace a zasílání zpráv 44 Dálkové ovladače 48 Napájecí zdroje 50 KONTROLA PŘÍSTUPU Dveřní řídící jednotky 53 Systémové jednotky 53 ACCO terminály 54 Transpondéry 55 ACCO doplňky 55 MONITOROVACÍ STANICE (PCO) Struktura systemu 57 Software monitorovací stanice 58 Hardwarová řešení 59 Telefonní přijímače 59 Ethernetové přijímače 60 Vizualizace 60 Sety 61 DOPLŇKY 62 KRYTY 66 SEZNAM PRODUKTŮ 71

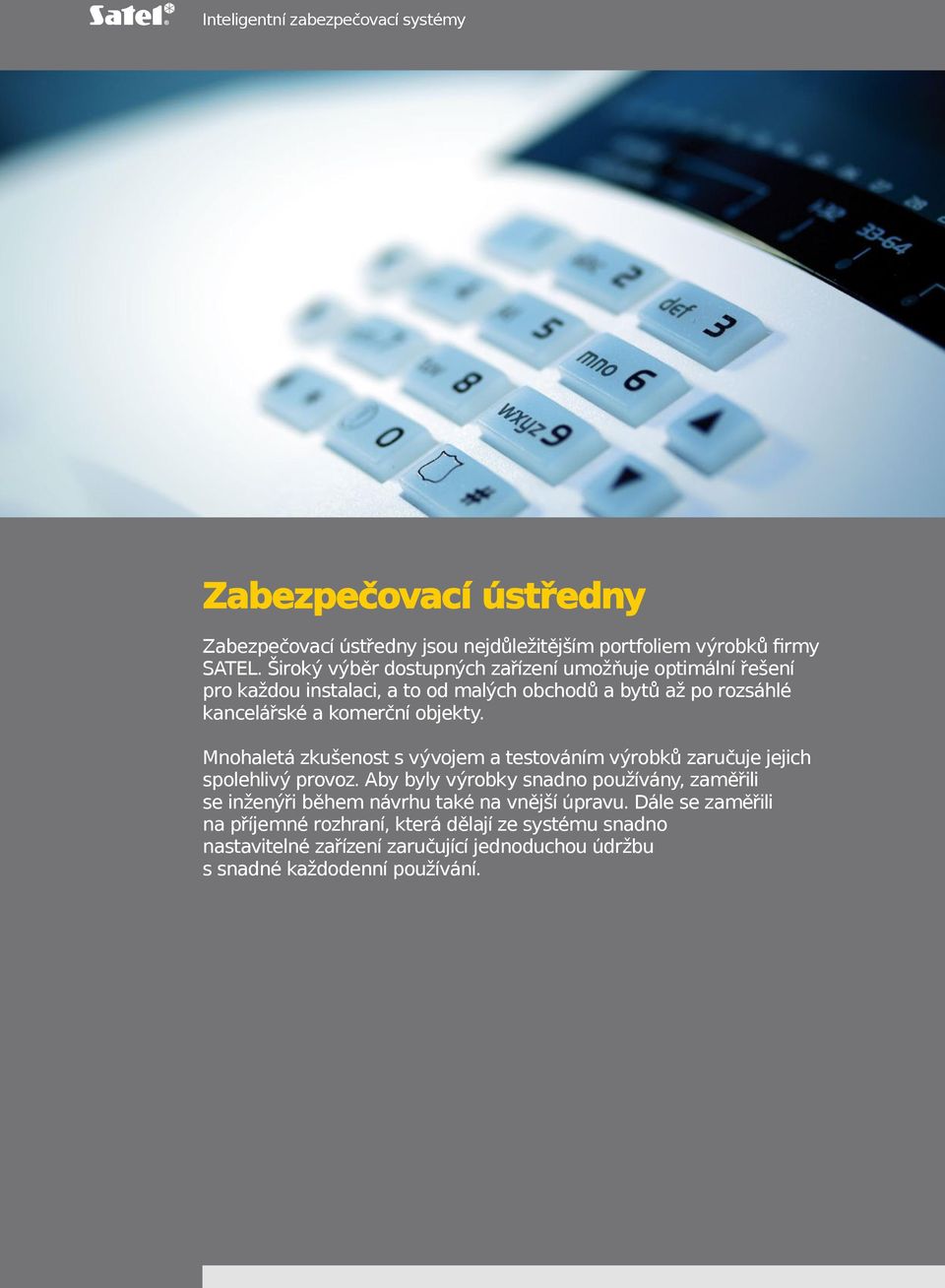

4 Inteligentní zabezpečovací systémy Zabezpečovací ústředny Zabezpečovací ústředny jsou nejdůležitějším portfoliem výrobků firmy SATEL. Široký výběr dostupných zařízení umožňuje optimální řešení pro každou instalaci, a to od malých obchodů a bytů až po rozsáhlé kancelářské a komerční objekty. Mnohaletá zkušenost s vývojem a testováním výrobků zaručuje jejich spolehlivý provoz. Aby byly výrobky snadno používány, zaměřili se inženýři během návrhu také na vnější úpravu. Dále se zaměřili na příjemné rozhraní, která dělají ze systému snadno nastavitelné zařízení zaručující jednoduchou údržbu s snadné každodenní používání.

5 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ Zabezpečovací ústředny ZABEZPEČOVACÍ ÚSTŘEDNY INTEGRA Moderní zabezpečovací ústředny INTEGRA se řadí mezi nejvýkonnější ústředny vyráběny firmou SATEL. Na základě shody s normami CLC/TS stupeň 3 a DD243:2004 se mohou tyto ústředny instalovat do objektů, kde je vyžadován vysoký stupeň zabezpečení. Jedinečná rozšiřitelnost a flexibilita v kombinaci s nepřeberným výběrem podporovaných prvků umožňuje využívat ústředny Integra i v nejnáročnějších bezpečnostních aplikacích. Tyto ústředny se dají využívat nejen pro bezpečnostní aplikace, ale také pro řízení kontroly přístupu (ACS) a domácí automatizace. GUARDX DLOADX INTEGRA sirény detektory ovládání systému a kontrola moduly řízení přístupu expanzní moduly zón a výstupů komunikační moduly obousměrný bezdrátový systém ABAX Zabezpečovací ústředny 3

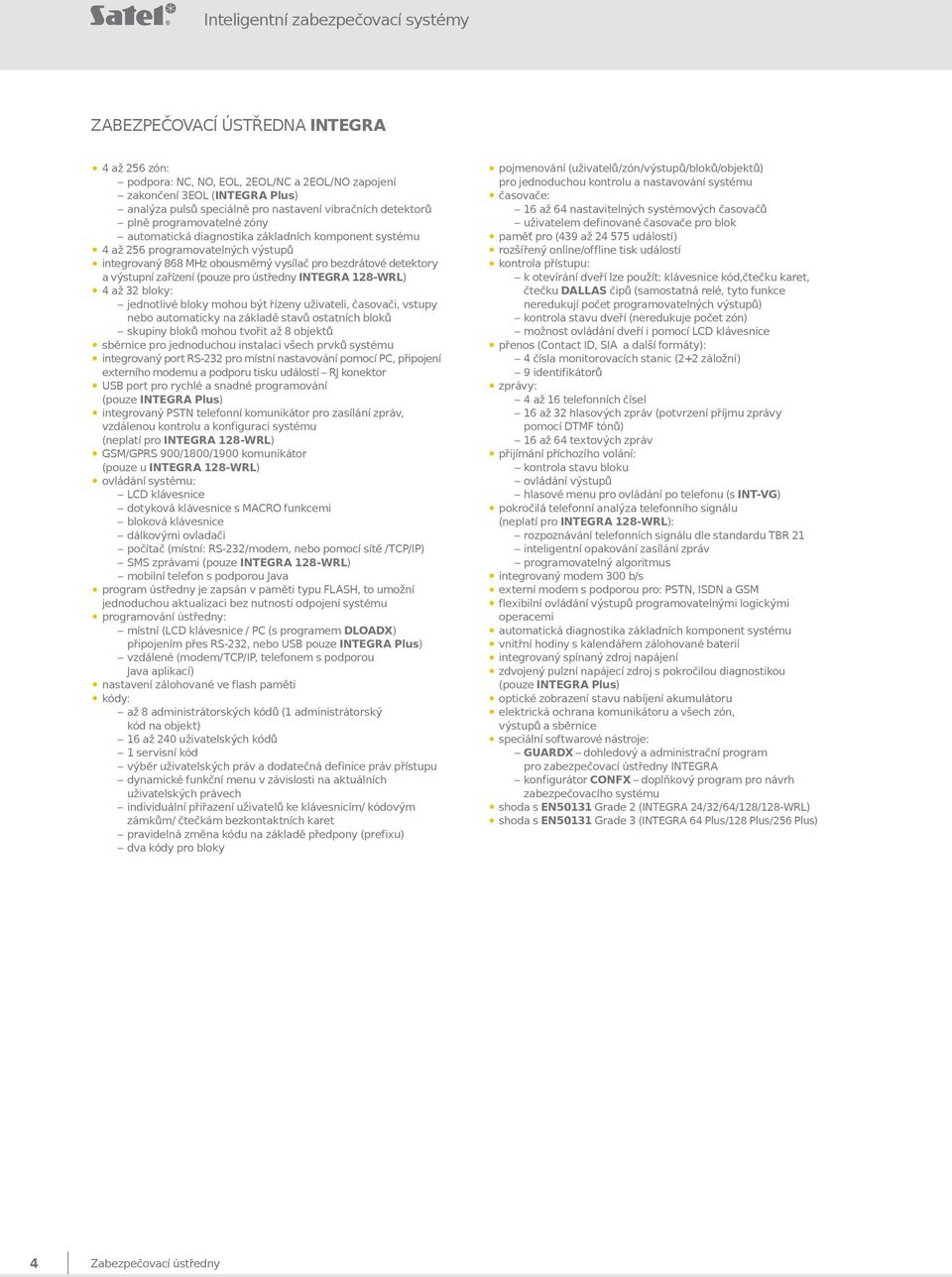

6 Inteligentní zabezpečovací systémy ZABEZPEČOVACÍ ÚSTŘEDNA INTEGRA 4 až 256 zón: podpora: NC, NO, EOL, 2EOL/NC a 2EOL/NO zapojení zakončení 3EOL (INTEGRA Plus) analýza pulsů speciálně pro nastavení vibračních detektorů plně programovatelné zóny automatická diagnostika základních komponent systému 4 až 256 programovatelných výstupů integrovaný 868 MHz obousměrný vysílač pro bezdrátové detektory a výstupní zařízení (pouze pro ústředny INTEGRA 128-WRL) 4 až 32 bloky: jednotlivé bloky mohou být řízeny uživateli, časovači, vstupy nebo automaticky na základě stavů ostatních bloků skupiny bloků mohou tvořit až 8 objektů sběrnice pro jednoduchou instalaci všech prvků systému integrovaný port RS-232 pro místní nastavování pomocí PC, připojení externího modemu a podporu tisku událostí RJ konektor USB port pro rychlé a snadné programování (pouze INTEGRA Plus) integrovaný PSTN telefonní komunikátor pro zasílání zpráv, vzdálenou kontrolu a konfiguraci systému (neplatí pro INTEGRA 128-WRL) GSM/GPRS 900/1800/1900 komunikátor (pouze u INTEGRA 128-WRL) ovládání systému: LCD klávesnice dotyková klávesnice s MACRO funkcemi bloková klávesnice dálkovými ovladači počítač (místní: RS-232/modem, nebo pomocí sítě /TCP/IP) SMS zprávami (pouze INTEGRA 128-WRL) mobilní telefon s podporou Java program ústředny je zapsán v paměti typu FLASH, to umožní jednoduchou aktualizaci bez nutnosti odpojení systému programování ústředny: místní (LCD klávesnice / PC (s programem DLOADX) připojením přes RS-232, nebo USB pouze INTEGRA Plus) vzdálené (modem/tcp/ip, telefonem s podporou Java aplikací) nastavení zálohované ve flash paměti kódy: až 8 administrátorských kódů (1 administrátorský kód na objekt) 16 až 240 uživatelských kódů 1 servisní kód výběr uživatelských práv a dodatečná definice práv přístupu dynamické funkční menu v závislosti na aktuálních uživatelských právech individuální přiřazení uživatelů ke klávesnicím/ kódovým zámkům/ čtečkám bezkontaktních karet pravidelná změna kódu na základě předpony (prefixu) dva kódy pro bloky pojmenování (uživatelů/zón/výstupů/bloků/objektů) pro jednoduchou kontrolu a nastavování systému časovače: 16 až 64 nastavitelných systémových časovačů uživatelem definované časovače pro blok paměť pro (439 až událostí) rozšířený online/offline tisk událostí kontrola přístupu: k otevírání dveří lze použít: klávesnice kód,čtečku karet, čtečku DALLAS čipů (samostatná relé, tyto funkce neredukují počet programovatelných výstupů) kontrola stavu dveří (neredukuje počet zón) možnost ovládání dveří i pomocí LCD klávesnice přenos (Contact ID, SIA a další formáty): 4 čísla monitorovacích stanic (2+2 záložní) 9 identifikátorů zprávy: 4 až 16 telefonních čísel 16 až 32 hlasových zpráv (potvrzení příjmu zprávy pomocí DTMF tónů) 16 až 64 textových zpráv přijímání příchozího volání: kontrola stavu bloku ovládání výstupů hlasové menu pro ovládání po telefonu (s INT-VG) pokročilá telefonní analýza telefonního signálu (neplatí pro INTEGRA 128-WRL): rozpoznávání telefonních signálu dle standardu TBR 21 inteligentní opakování zasílání zpráv programovatelný algoritmus integrovaný modem 300 b/s externí modem s podporou pro: PSTN, ISDN a GSM flexibilní ovládání výstupů programovatelnými logickými operacemi automatická diagnostika základních komponent systému vnitřní hodiny s kalendářem zálohované baterií integrovaný spínaný zdroj napájení zdvojený pulzní napájecí zdroj s pokročilou diagnostikou (pouze INTEGRA Plus) optické zobrazení stavu nabíjení akumulátoru elektrická ochrana komunikátoru a všech zón, výstupů a sběrnice speciální softwarové nástroje: GUARDX dohledový a administrační program pro zabezpečovací ústředny INTEGRA konfigurátor CONFX doplňkový program pro návrh zabezpečovacího systému shoda s EN50131 Grade 2 (INTEGRA 24/32/64/128/128-WRL) shoda s EN50131 Grade 3 (INTEGRA 64 Plus/128 Plus/256 Plus) 4 Zabezpečovací ústředny

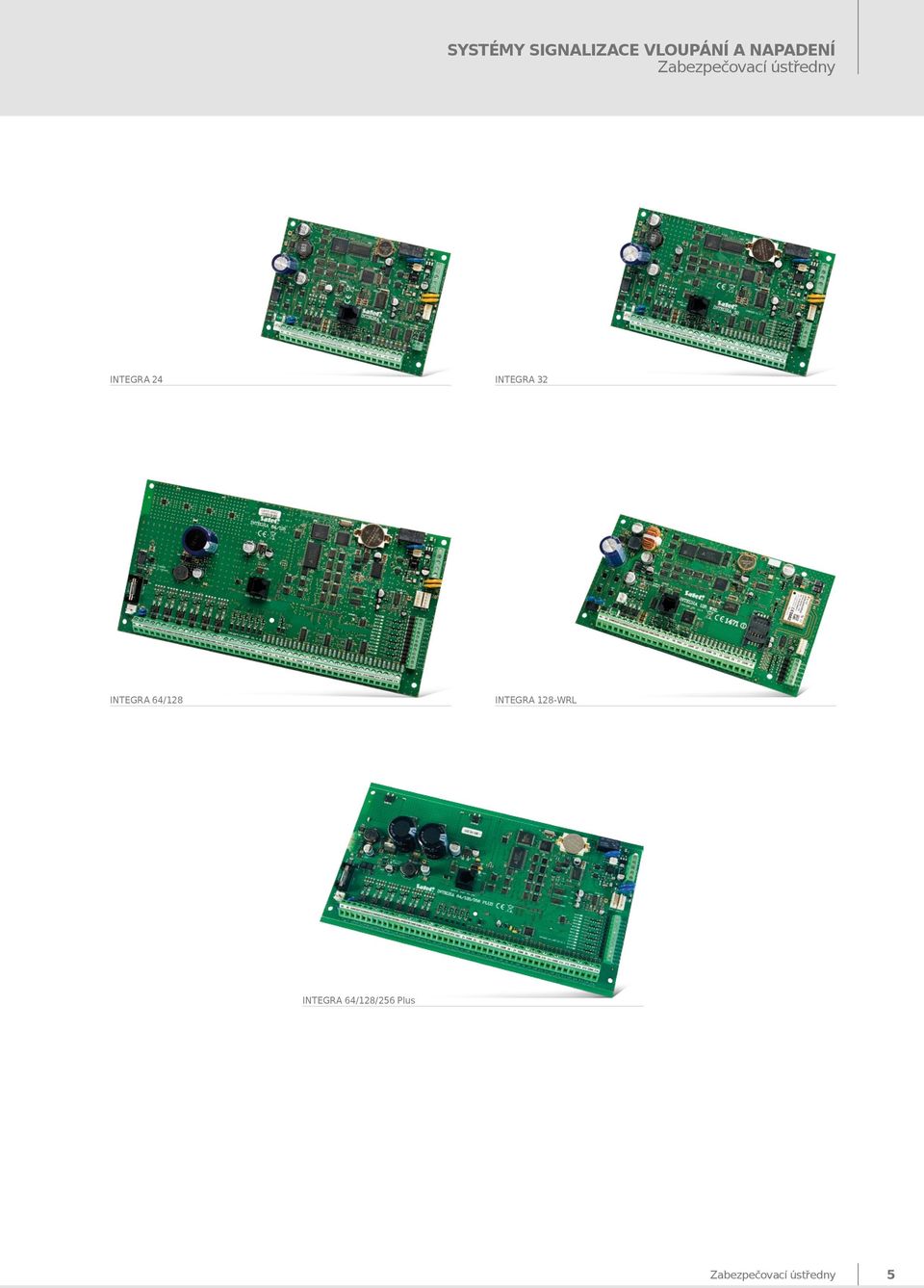

7 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ Zabezpečovací ústředny INTEGRA 24 INTEGRA 32 INTEGRA 64/128 INTEGRA 128-WRL INTEGRA 64/128/256 Plus Zabezpečovací ústředny 5

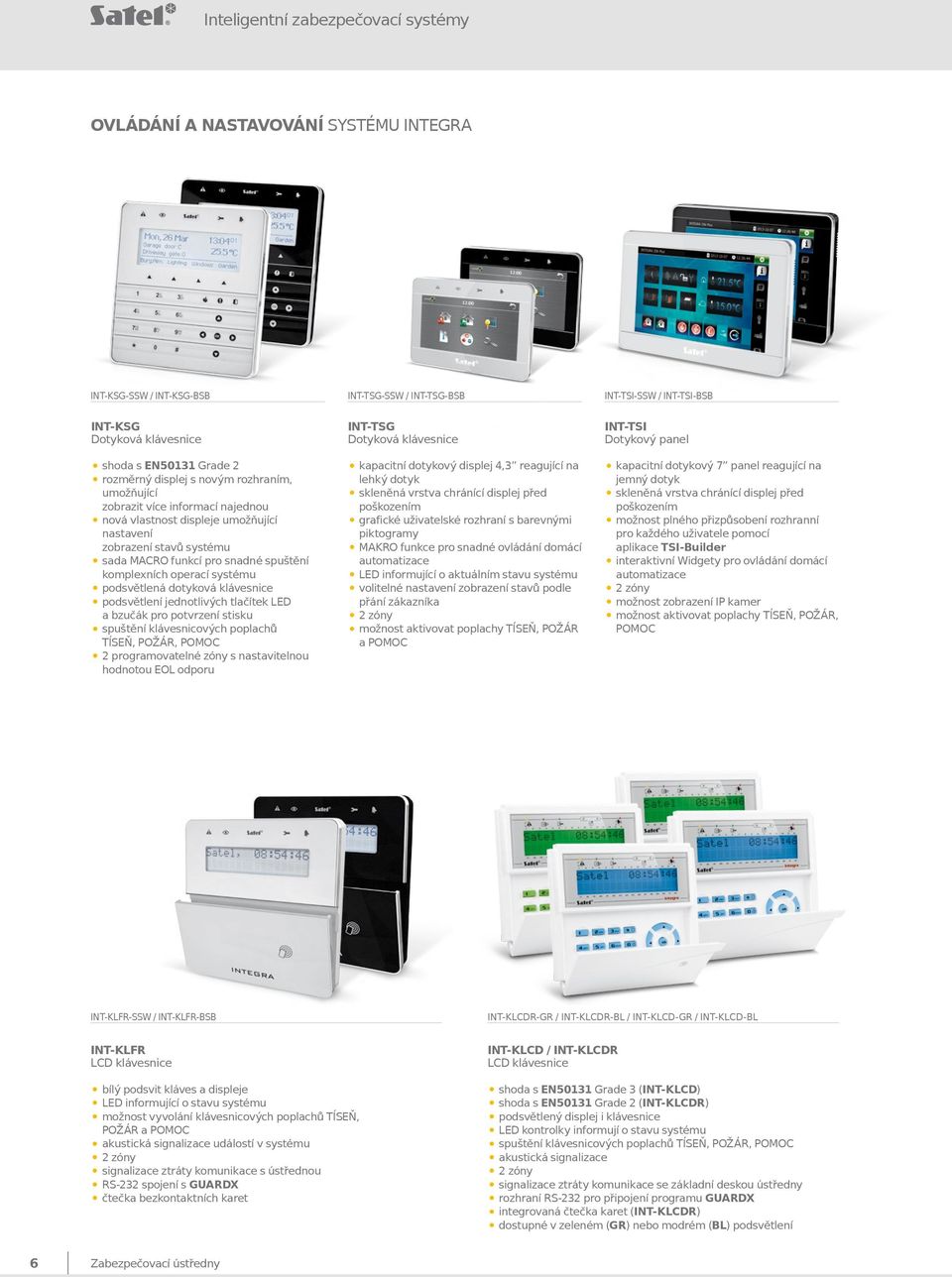

8 Inteligentní zabezpečovací systémy OVLÁDÁNÍ A NASTAVOVÁNÍ SYSTÉMU INTEGRA INT-KSG-SSW / INT-KSG-BSB INT-TSG-SSW / INT-TSG-BSB INT-TSI-SSW / INT-TSI-BSB INT-KSG Dotyková klávesnice shoda s EN50131 Grade 2 rozměrný displej s novým rozhraním, umožňující zobrazit více informací najednou nová vlastnost displeje umožňující nastavení zobrazení stavů systému sada MACRO funkcí pro snadné spuštění komplexních operací systému podsvětlená dotyková klávesnice podsvětlení jednotlivých tlačítek LED a bzučák pro potvrzení stisku spuštění klávesnicových poplachů TÍSEŇ, POŽÁR, POMOC 2 programovatelné zóny s nastavitelnou hodnotou EOL odporu INT-TSG Dotyková klávesnice kapacitní dotykový displej 4,3 reagující na lehký dotyk skleněná vrstva chránící displej před poškozením grafické uživatelské rozhraní s barevnými piktogramy MAKRO funkce pro snadné ovládání domácí automatizace LED informující o aktuálním stavu systému volitelné nastavení zobrazení stavů podle přání zákazníka 2 zóny možnost aktivovat poplachy TÍSEŇ, POŽÁR a POMOC INT-TSI Dotykový panel kapacitní dotykový 7 panel reagující na jemný dotyk skleněná vrstva chránící displej před poškozením možnost plného přizpůsobení rozhranní pro každého uživatele pomocí aplikace TSI Builder interaktivní Widgety pro ovládání domácí automatizace 2 zóny možnost zobrazení IP kamer možnost aktivovat poplachy TÍSEŇ, POŽÁR, POMOC INT-KLFR-SSW / INT-KLFR-BSB INT-KLCDR-GR / INT-KLCDR-BL / INT-KLCD-GR / INT-KLCD-BL INT-KLFR LCD klávesnice bílý podsvit kláves a displeje LED informující o stavu systému možnost vyvolání klávesnicových poplachů TÍSEŇ, POŽÁR a POMOC akustická signalizace událostí v systému 2 zóny signalizace ztráty komunikace s ústřednou RS-232 spojení s GUARDX čtečka bezkontaktních karet INT-KLCD / INT-KLCDR LCD klávesnice shoda s EN50131 Grade 3 (INT-KLCD) podsvětlený displej i klávesnice akustická signalizace 2 zóny integrovaná čtečka karet (INT-KLCDR) shoda s EN50131 Grade 2 (INT-KLCDR) LED kontrolky informují o stavu systému spuštění klávesnicových poplachů TÍSEŇ, POŽÁR, POMOC signalizace ztráty komunikace se základní deskou ústředny rozhraní RS-232 pro připojení programu GUARDX dostupné v zeleném (GR) nebo modrém (BL) podsvětlení 6 Zabezpečovací ústředny

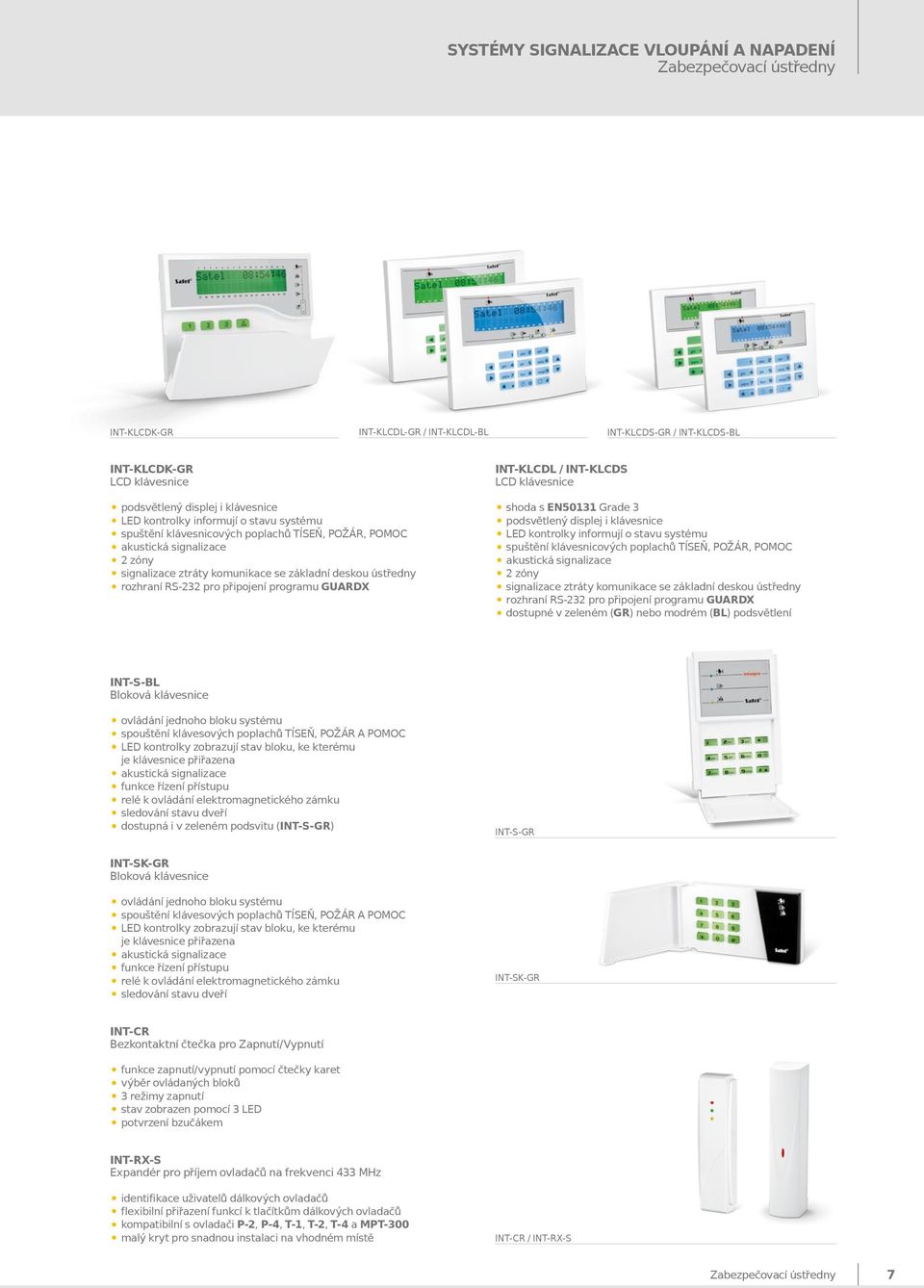

9 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ Zabezpečovací ústředny INT-KLCDK-GR INT-KLCDL-GR / INT-KLCDL-BL INT-KLCDS-GR / INT-KLCDS-BL INT-KLCDK-GR LCD klávesnice INT-KLCDL / INT-KLCDS LCD klávesnice podsvětlený displej i klávesnice akustická signalizace 2 zóny LED kontrolky informují o stavu systému spuštění klávesnicových poplachů TÍSEŇ, POŽÁR, POMOC signalizace ztráty komunikace se základní deskou ústředny rozhraní RS-232 pro připojení programu GUARDX shoda s EN50131 Grade 3 akustická signalizace 2 zóny podsvětlený displej i klávesnice LED kontrolky informují o stavu systému spuštění klávesnicových poplachů TÍSEŇ, POŽÁR, POMOC signalizace ztráty komunikace se základní deskou ústředny rozhraní RS-232 pro připojení programu GUARDX dostupné v zeleném (GR) nebo modrém (BL) podsvětlení INT-S-BL Bloková klávesnice ovládání jednoho bloku systému spouštění klávesových poplachů TÍSEŇ, POŽÁR A POMOC LED kontrolky zobrazují stav bloku, ke kterému je klávesnice přiřazena akustická signalizace funkce řízení přístupu relé k ovládání elektromagnetického zámku sledování stavu dveří dostupná i v zeleném podsvitu (INT-S-GR) INT-S-GR INT-SK-GR Bloková klávesnice ovládání jednoho bloku systému spouštění klávesových poplachů TÍSEŇ, POŽÁR A POMOC LED kontrolky zobrazují stav bloku, ke kterému je klávesnice přiřazena akustická signalizace funkce řízení přístupu relé k ovládání elektromagnetického zámku sledování stavu dveří INT-SK-GR INT-CR Bezkontaktní čtečka pro Zapnutí/Vypnutí funkce zapnutí/vypnutí pomocí čtečky karet výběr ovládaných bloků 3 režimy zapnutí stav zobrazen pomocí 3 LED potvrzení bzučákem INT-RX-S Expandér pro příjem ovladačů na frekvenci 433 MHz identifikace uživatelů dálkových ovladačů flexibilní přiřazení funkcí k tlačítkům dálkových ovladačů kompatibilní s ovladači P-2, P-4, T-1, T-2, T-4 a MPT-300 malý kryt pro snadnou instalaci na vhodném místě INT-CR / INT-RX-S Zabezpečovací ústředny 7

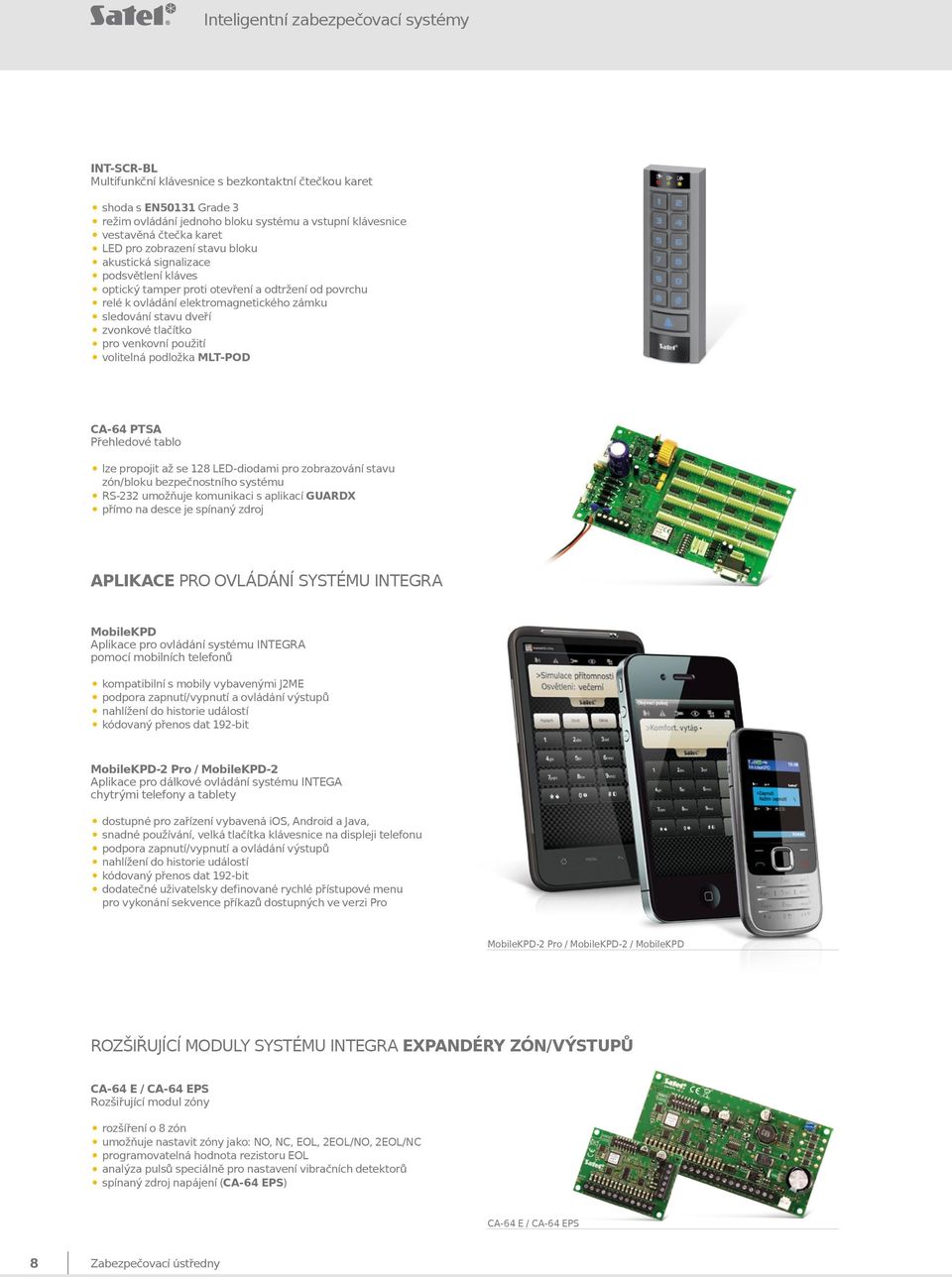

10 Inteligentní zabezpečovací systémy INT-SCR-BL Multifunkční klávesnice s bezkontaktní čtečkou karet shoda s EN50131 Grade 3 vestavěná čtečka karet akustická signalizace podsvětlení kláves sledování stavu dveří zvonkové tlačítko pro venkovní použití režim ovládání jednoho bloku systému a vstupní klávesnice LED pro zobrazení stavu bloku optický tamper proti otevření a odtržení od povrchu relé k ovládání elektromagnetického zámku volitelná podložka MLT-POD CA-64 PTSA Přehledové tablo lze propojit až se 128 LED-diodami pro zobrazování stavu zón/bloku bezpečnostního systému RS-232 umožňuje komunikaci s aplikací GUARDX přímo na desce je spínaný zdroj APLIKACE PRO OVLÁDÁNÍ SYSTÉMU INTEGRA MobileKPD Aplikace pro ovládání systému INTEGRA pomocí mobilních telefonů kompatibilní s mobily vybavenými J2ME nahlížení do historie událostí kódovaný přenos dat 192-bit podpora zapnutí/vypnutí a ovládání výstupů MobileKPD-2 Pro / MobileKPD-2 Aplikace pro dálkové ovládání systému INTEGA chytrými telefony a tablety dostupné pro zařízení vybavená ios, Android a Java, podpora zapnutí/vypnutí a ovládání výstupů nahlížení do historie událostí kódovaný přenos dat 192-bit snadné používání, velká tlačítka klávesnice na displeji telefonu dodatečné uživatelsky definované rychlé přístupové menu pro vykonání sekvence příkazů dostupných ve verzi Pro MobileKPD-2 Pro / MobileKPD-2 / MobileKPD ROZŠIŘUJÍCÍ MODULY SYSTÉMU INTEGRA EXPANDÉRY ZÓN/VÝSTUPŮ CA-64 E / CA-64 EPS Rozšiřující modul zóny rozšíření o 8 zón umožňuje nastavit zóny jako: NO, NC, EOL, 2EOL/NO, 2EOL/NC programovatelná hodnota rezistoru EOL analýza pulsů speciálně pro nastavení vibračních detektorů spínaný zdroj napájení (CA-64 EPS) CA-64 E / CA-64 EPS 8 Zabezpečovací ústředny

11 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ Zabezpečovací ústředny ACU-100 Bezdrátová základnová stanice shoda s EN50131 Grade 2 rozšíření o bezdrátové komponenty systému ABAX nastavení parametrů pomocí programu DLOAD10 ACU-250 Základnová stanice bezdrátového systému podpora až 48 bezdrátových zařízení programování pomocí servisního menu ústředen nebo pomocí softwaru DLOADX aktualizace firmware bez nutnosti demontáže zařízení kompaktní kryt pro snadnou montáž na vhodném místě ARU-100 Modul opakovače systému ABAX efektivní zvětšení dosahu signálu systému ABAX opakovač signálů pro maximálně 46 zařízení napájení 230 V AC integrovaný záložní akumulátor CA-64 PP Pod systém ústředny 8 zón rozšíření o 8 výstupů: 4 reléové výstupy 4 nízkozatížitelné OC výstupy spínaný napájecí zdroj INT-ORS Rozšiřující modul výstupů na DIN lištu rozšíření o 8 reléových výstupů na spínání zařízení s 230 V AC instalace přímo na DIN lištu 35 mm INT-IORS Rozšiřující modul výstupů a zón na DIN lištu 8 programovatelných zón rozšíření o 8 reléových výstupů na spínání zařízení s 230 V AC instalace přímo na DIN lištu 35 mm CA-64 O-OC Rozšiřující modul výstupů rozšíření o 8 výstupů: nízkozatížitelných výstupů, typu OC (CA-64 O-OC) 8 reléových výstupů (CA-64 O-R) 4 reléové výstupy a 4 nízkozatížitelné OC výstupy (CA-64 O-ROC) CA-64 OPS Rozšiřující modul výstupů rozšíření o 8 výstupů: nízkozatížitelných výstupů, typu OC (CA-64 OPS-OC) 8 reléových výstupů (CA-64 OPS-R) 4 reléové výstupy a 4 nízkozatížitelné OC výstupy (CA-64 OPS-ROC) spínaný napájecí zdroj CA-64 O-R CA-64 OPS-ROC Zabezpečovací ústředny 9

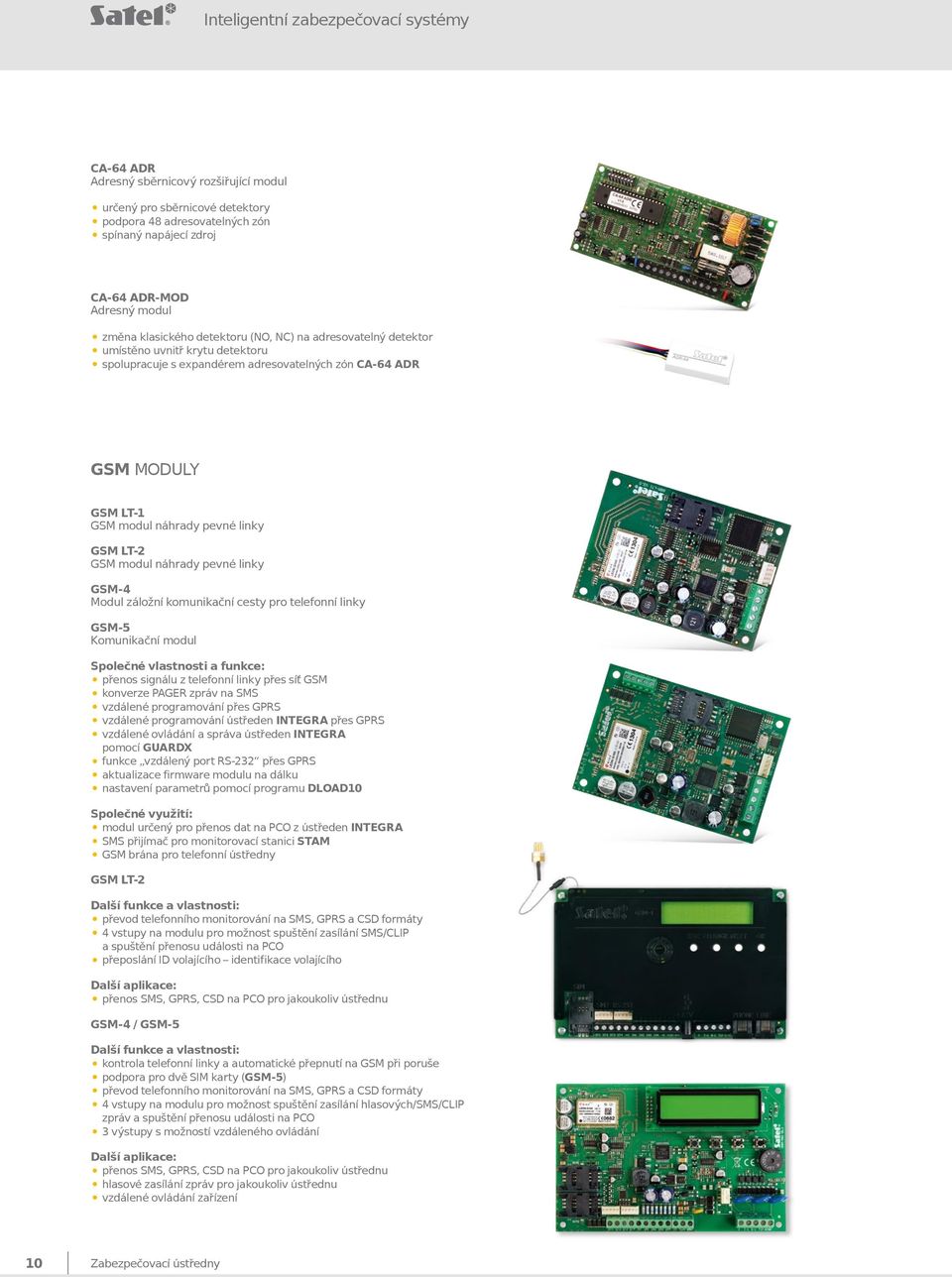

12 Inteligentní zabezpečovací systémy CA-64 ADR Adresný sběrnicový rozšiřující modul určený pro sběrnicové detektory podpora 48 adresovatelných zón spínaný napájecí zdroj CA-64 ADR-MOD Adresný modul změna klasického detektoru (NO, NC) na adresovatelný detektor umístěno uvnitř krytu detektoru spolupracuje s expandérem adresovatelných zón CA-64 ADR GSM MODULY GSM LT-1 GSM modul náhrady pevné linky GSM LT-2 GSM modul náhrady pevné linky GSM-4 Modul záložní komunikační cesty pro telefonní linky GSM-5 Komunikační modul Společné vlastnosti a funkce: přenos signálu z telefonní linky přes síť GSM konverze PAGER zpráv na SMS vzdálené programování přes GPRS vzdálené programování ústředen INTEGRA přes GPRS vzdálené ovládání a správa ústředen INTEGRA pomocí GUARDX funkce vzdálený port RS-232 přes GPRS aktualizace firmware modulu na dálku nastavení parametrů pomocí programu DLOAD10 Společné využití: modul určený pro přenos dat na PCO z ústředen INTEGRA SMS přijímač pro monitorovací stanici STAM GSM brána pro telefonní ústředny GSM LT-2 Další funkce a vlastnosti: převod telefonního monitorování na SMS, GPRS a CSD formáty 4 vstupy na modulu pro možnost spuštění zasílání SMS/CLIP a spuštění přenosu události na PCO přeposlání ID volajícího identifikace volajícího Další aplikace: přenos SMS, GPRS, CSD na PCO pro jakoukoliv ústřednu GSM-4 / GSM-5 Další funkce a vlastnosti: kontrola telefonní linky a automatické přepnutí na GSM při poruše podpora pro dvě SIM karty (GSM-5) převod telefonního monitorování na SMS, GPRS a CSD formáty 4 vstupy na modulu pro možnost spuštění zasílání hlasových/sms/clip zpráv a spuštění přenosu události na PCO 3 výstupy s možností vzdáleného ovládání Další aplikace: přenos SMS, GPRS, CSD na PCO pro jakoukoliv ústřednu hlasové zasílání zpráv pro jakoukoliv ústřednu vzdálené ovládání zařízení 10 Zabezpečovací ústředny

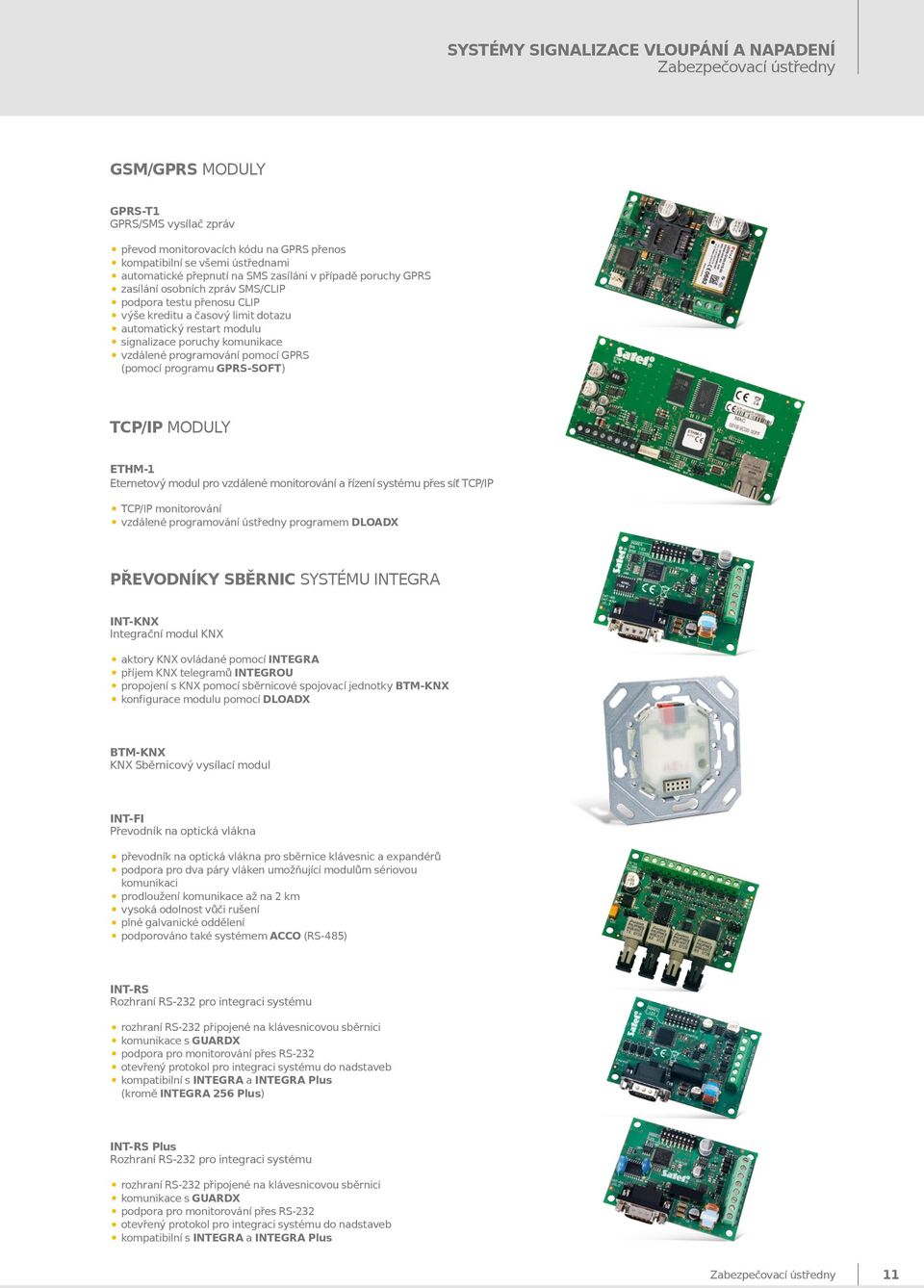

13 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ Zabezpečovací ústředny GSM/GPRS MODULY GPRS-T1 GPRS/SMS vysílač zpráv převod monitorovacích kódu na GPRS přenos kompatibilní se všemi ústřednami zasílání osobních zpráv SMS/CLIP podpora testu přenosu CLIP výše kreditu a časový limit dotazu automatický restart modulu signalizace poruchy komunikace vzdálené programování pomocí GPRS automatické přepnutí na SMS zasíláni v případě poruchy GPRS (pomocí programu GPRS-SOFT) TCP/IP MODULY ETHM-1 Eternetový modul pro vzdálené monitorování a řízení systému přes síť TCP/IP TCP/IP monitorování vzdálené programování ústředny programem DLOADX PŘEVODNÍKY SBĚRNIC SYSTÉMU INTEGRA INT-KNX Integrační modul KNX aktory KNX ovládané pomocí INTEGRA příjem KNX telegramů INTEGROU konfigurace modulu pomocí DLOADX propojení s KNX pomocí sběrnicové spojovací jednotky BTM-KNX BTM-KNX KNX Sběrnicový vysílací modul INT-FI Převodník na optická vlákna převodník na optická vlákna pro sběrnice klávesnic a expandérů podpora pro dva páry vláken umožňující modulům sériovou komunikaci prodloužení komunikace až na 2 km vysoká odolnost vůči rušení plné galvanické oddělení podporováno také systémem ACCO (RS-485) INT-RS Rozhraní RS-232 pro integraci systému rozhraní RS-232 připojené na klávesnicovou sběrnici komunikace s GUARDX podpora pro monitorování přes RS-232 kompatibilní s INTEGRA a INTEGRA Plus otevřený protokol pro integraci systému do nadstaveb (kromě INTEGRA 256 Plus) INT-RS Plus Rozhraní RS-232 pro integraci systému rozhraní RS-232 připojené na klávesnicovou sběrnici komunikace s GUARDX podpora pro monitorování přes RS-232 kompatibilní s INTEGRA a INTEGRA Plus otevřený protokol pro integraci systému do nadstaveb Zabezpečovací ústředny 11

14 Inteligentní zabezpečovací systémy MODULY PRO KONTROLU PŘÍSTUPU SYSTÉMU INTEGRA INT-R Univerzální expandér čteček karet/dallas čipů podpora připojení čteček bezkontaktních karet/dallas čipů podpora připojení čteček s rozhraním Wiegand 26 relé pro ovládání elektromagnetických zámků dveří vstup pro sledování stavu dveří vstup určený pro otevření dveří pomocí tlačítka funkce nouzového otevření zámku při vzniku požáru vstup pro tamper CZ-EMM / CZ-EMM2 Čtečka bezkontaktních karet instalace přímo na stěnu nebo do zárubní dveří přenosový formát: EM Marin podpora standardních karet se 125 khz volitelná podložka CZ-EMM-POD (pouze pro CZ-EMM) CZ-EMM3 / CZ-EMM4 Čtečka bezkontaktních karet instalace přímo na stěnu nebo do zárubní dveří přenosový formát: EM Marin autorizace přístupu pomocí bezkontaktní karty podpora standardních karet se 125 khz pro venkovní instalace zvonkové tlačítko (pouze u CZ-EMM4) volitelná podložka MLT-POD CZ-DALLAS Čtečka DALLAS čipů montáž přímo do zdi nebo do rámů dveří kompatibilní s ibutton čipy CZ-EMM CZ-EMM2 CZ-EMM3 CZ-EMM4 CZ-DALLAS INT-SZ-BL Kódový zámek LED kontrolky pro indikaci stavu dveří vstup pro sledování stavu dveří spuštění klávesnicových poplachů TÍSEŇ, POŽÁR, POMOC akustická signalizace dlouho otevřených dveří relé k ovládání elektromagnetického zámku dostupné také v zeleném podsvětlení (INT-SZ-GR) INT-SZ-GR INT-SZK-GR Kódový zámek LED kontrolky pro indikaci stavu dveří vstup pro sledování stavu dveří spuštění klávesnicových poplachů TÍSEŇ, POŽÁR, POMOC akustická signalizace dlouho otevřených dveří relé k ovládání elektromagnetického zámku INT-SZK-GR 12 Zabezpečovací ústředny

15 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ Zabezpečovací ústředny MODULY HLASOVÝCH ZPRÁV INT-VG Interaktivní hlasový modul pro vzdálené ovládání interaktivní hlasový modul pro vzdálené ovládání umožňuje použití funkce převodu textu na hlas správa narušení, zón, a poruch makro funkce vzdálené zastřežení/odstřežení a ovládání výstupů lze přiřadit až 16 hlasových zpráv jednotlivým událostem nastavení parametrů pomocí programu VG-SOFT INT-VMG Modul hlasových zpráv možnost zaznamenat až 32 zpráv spouštění zpráv z ústředny INTEGRA nebo jiných externích zařízení integrovaný zesilovač pro přímé připojení reproduktoru linkový výstup pro připojení PA systémů USB port pro rychlé a snadné programování počítačem nastavení parametrů pomocí programu VMG-SOFT INT-AV Hlasový verifikační modul poplachu hlasové ověření poplachu umožňuje eliminovat falešné poplachy lokální vysílání zpráv z monitorovací stanice obousměrný hlasový přenos mezi interkomem a telefonní linkou pracuje až se 4 interkomy pracujících v polovičním duplexním režimu detekce sabotáže mikrofonu INT-AVT Hlasový verifikační modul poplachu obousměrný hlasový přenos mezi interkomy a telefonní linkou tlačítko pro aktivaci obousměrné komunikace k modulu INT-AV lze připojit až 4 INT-AVT moduly Zabezpečovací ústředny 13

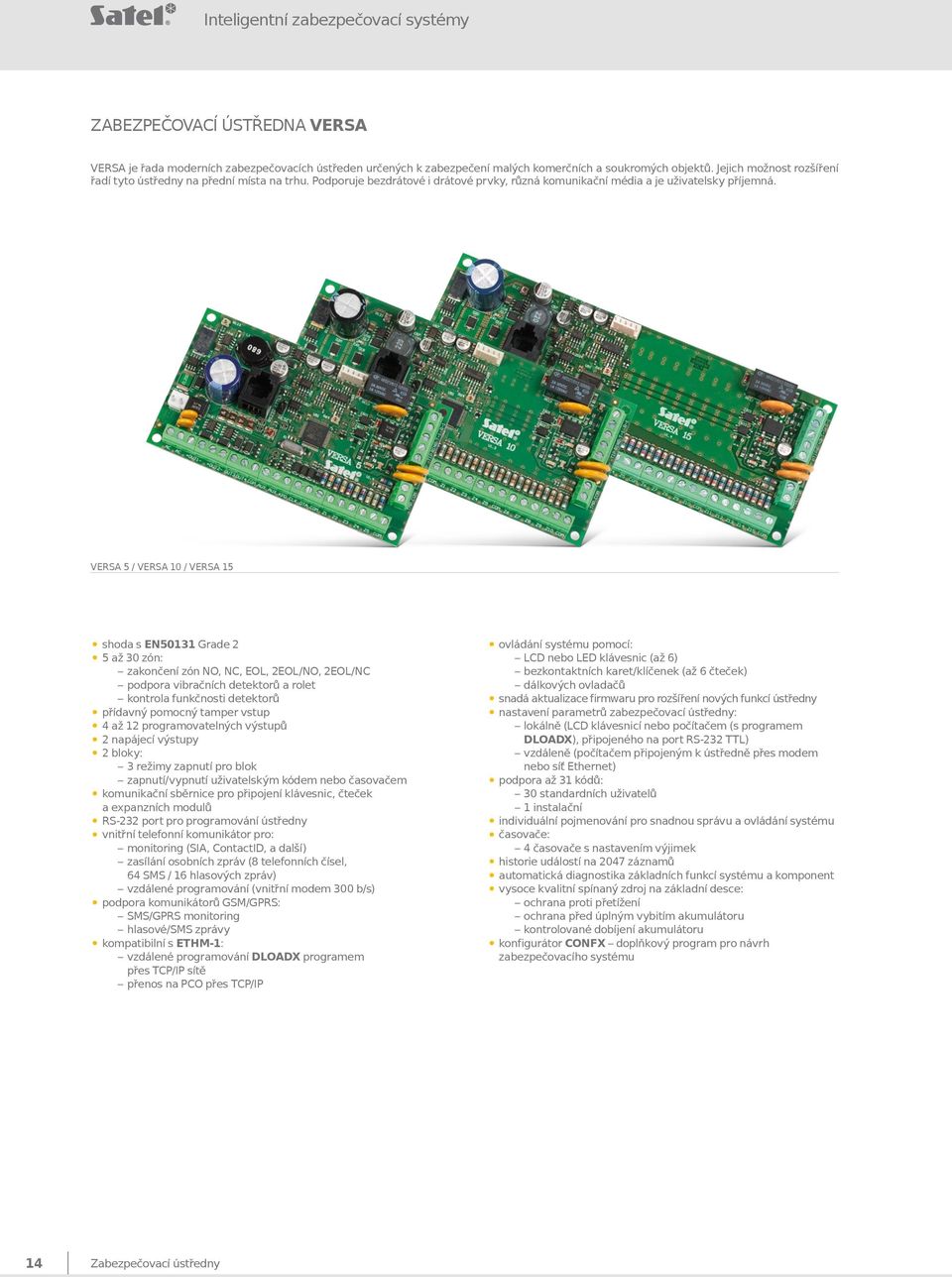

16 Inteligentní zabezpečovací systémy ZABEZPEČOVACÍ ÚSTŘEDNA VERSA VERSA je řada moderních zabezpečovacích ústředen určených k zabezpečení malých komerčních a soukromých objektů. Jejich možnost rozšíření řadí tyto ústředny na přední místa na trhu. Podporuje bezdrátové i drátové prvky, různá komunikační média a je uživatelsky příjemná. VERSA 5 / VERSA 10 / VERSA 15 shoda s EN50131 Grade 2 5 až 30 zón: zakončení zón NO, NC, EOL, 2EOL/NO, 2EOL/NC podpora vibračních detektorů a rolet kontrola funkčnosti detektorů přídavný pomocný tamper vstup 4 až 12 programovatelných výstupů 2 napájecí výstupy 2 bloky: 3 režimy zapnutí pro blok zapnutí/vypnutí uživatelským kódem nebo časovačem komunikační sběrnice pro připojení klávesnic, čteček a expanzních modulů RS-232 port pro programování ústředny vnitřní telefonní komunikátor pro: monitoring (SIA, ContactID, a další) zasílání osobních zpráv (8 telefonních čísel, 64 SMS / 16 hlasových zpráv) vzdálené programování (vnitřní modem 300 b/s) podpora komunikátorů GSM/GPRS: SMS/GPRS monitoring hlasové/sms zprávy kompatibilní s ETHM-1: vzdálené programování DLOADX programem přes TCP/IP sítě přenos na PCO přes TCP/IP ovládání systému pomocí: LCD nebo LED klávesnic (až 6) bezkontaktních karet/klíčenek (až 6 čteček) dálkových ovladačů snadá aktualizace firmwaru pro rozšíření nových funkcí ústředny nastavení parametrů zabezpečovací ústředny: lokálně (LCD klávesnicí nebo počítačem (s programem DLOADX), připojeného na port RS-232 TTL) vzdáleně (počítačem připojeným k ústředně přes modem nebo síť Ethernet) podpora až 31 kódů: 30 standardních uživatelů 1 instalační individuální pojmenování pro snadnou správu a ovládání systému časovače: 4 časovače s nastavením výjimek historie událostí na 2047 záznamů automatická diagnostika základních funkcí systému a komponent vysoce kvalitní spínaný zdroj na základní desce: ochrana proti přetížení ochrana před úplným vybitím akumulátoru kontrolované dobíjení akumulátoru konfigurátor CONFX doplňkový program pro návrh zabezpečovacího systému 14 Zabezpečovací ústředny

17 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ Zabezpečovací ústředny VERSA OVLÁDÁNÍ, ŘÍZENÍ A SPRÁVA VERSA-LCDM-WH LCD klávesnice pro ústředny VERSA shoda s EN50131 Grade 2 velký a snadno čitelný LCD displej LED kontrolky pro zobrazení stavu bloku a systému rychlý výběr režimu zapnutí příslušným tlačítkem (celkové/denní/noční) spouštění klávesnicových poplachů TÍSEŇ, POŽÁR a POMOC podsvícení displeje a klávesnice akustická signalizace systémových událostí signalizace ztráty komunikace atraktivní vzhled VERSA-LCD LCD klávesnice pro ústředny VERSA snadno čitelný displej bzučák LED kontrolky informují o stavu systému a bloků rychlý výběr režimu zapnutí příslušným tlačítkem spouštění klávesových poplachů TÍSEŇ, POŽÁR a POMOC podsvětlení kláves a displeje zobrazení ztráty komunikace VERSA-LCD-GR / VERSA-LCD-BL VERSA-LED LED klávesnice pro ústředny VERSA LED kontrolky informují o stavu zón, systému a bloků rychlý výběr režimu zapnutí příslušným tlačítkem podsvětlení kláves bzučák zobrazení ztráty komunikace spouštění klávesových poplachů TÍSEŇ, POŽÁR a POMOC VERSA-LED-GR / VERSA-LED-BL VERSA-MCU Bezdrátový přijímač podpora až 30 bezdrátových detektorů MICRA podpora dálkových ovladačů na frekvenci 433 MHz programování pomocí servisního menu ústředen nebo pomocí softwaru DLOADX aktualizace firmware bez nutnosti demontáže zařízení kompaktní kryt pro snadnou montáž na vhodném místě Zabezpečovací ústředny 15

18 Inteligentní zabezpečovací systémy TABULKA KOMPATIBILITY MODULŮ ÚSTŘEDEN INTEGRA A VERSA INT-S bloková klávesnice INT-SK bloková klávesnice INT-SCR-BL multifunkční klávesnice s bezkontaktní čtečkou INT-CR bezkontaktní čtečka pro zapnutí/vypnutí systému INT-RX-S přijímač ovladačů na 433 MHz CA-64 PTSA zobrazovací tablo CA-64 E zónový expandér CA-64 EPS zónový expandér s napájecím zdrojem CA-64 ADR modul pro adresovatelné detektory CA-64 PP modul podsystému ACU-100 bezdrátová základnová jednotka ACU-250 bezdrátová základnová jednotka ARU-100 modul opakovače systému ABAX VERSA-MCU bezdrátová základnová jednotka na 433 MHz CA-64 O výstupový expandér CA-64 OPS výstupový expandér s napájecím zdrojem INT-ORS výstupový expandér na DIN lištu INT-IORS zónový a výstupový expandér na DIN lištu INT-KNX integrační modul KNX INT-RS RS-232 rozhraní pro systémovou integraci INT-RS Plus RS-232 rozhraní pro systémovou integraci INT-FI převodník na optická vlákna ETHM-1 modul komunikace po TCP/IP GSM-5 komunikační modul GSM-4 záložní komunikační cesta pro pevné telefonní linky GSM LT-2 GSM modul nahrazení telefonní linky GSM LT-1 GSM modul nahrazení telefonní linky GPRS-T1 GPRS/SMS přenos na PCO a uživatelské telefony INT-AV hlasový verifikační modul poplachu INT-VG hlasový modul pro vzdálené ovládání SM-2 hlasový syntezátor INT-VMG modul hlasových zpráv INT-R univerzální expandér čteček karet/dallas čipů INT-SZ kódový zámek INT-SZK kódový zámek INTEGRA 24 INTEGRA 32 INTEGRA 64 INTEGRA 64 Plus INTEGRA 128 INTEGRA 128 Plus INTEGRA 128-WRL INTEGRA 256 Plus VERSA 5 VERSA 10 VERSA Zabezpečovací ústředny

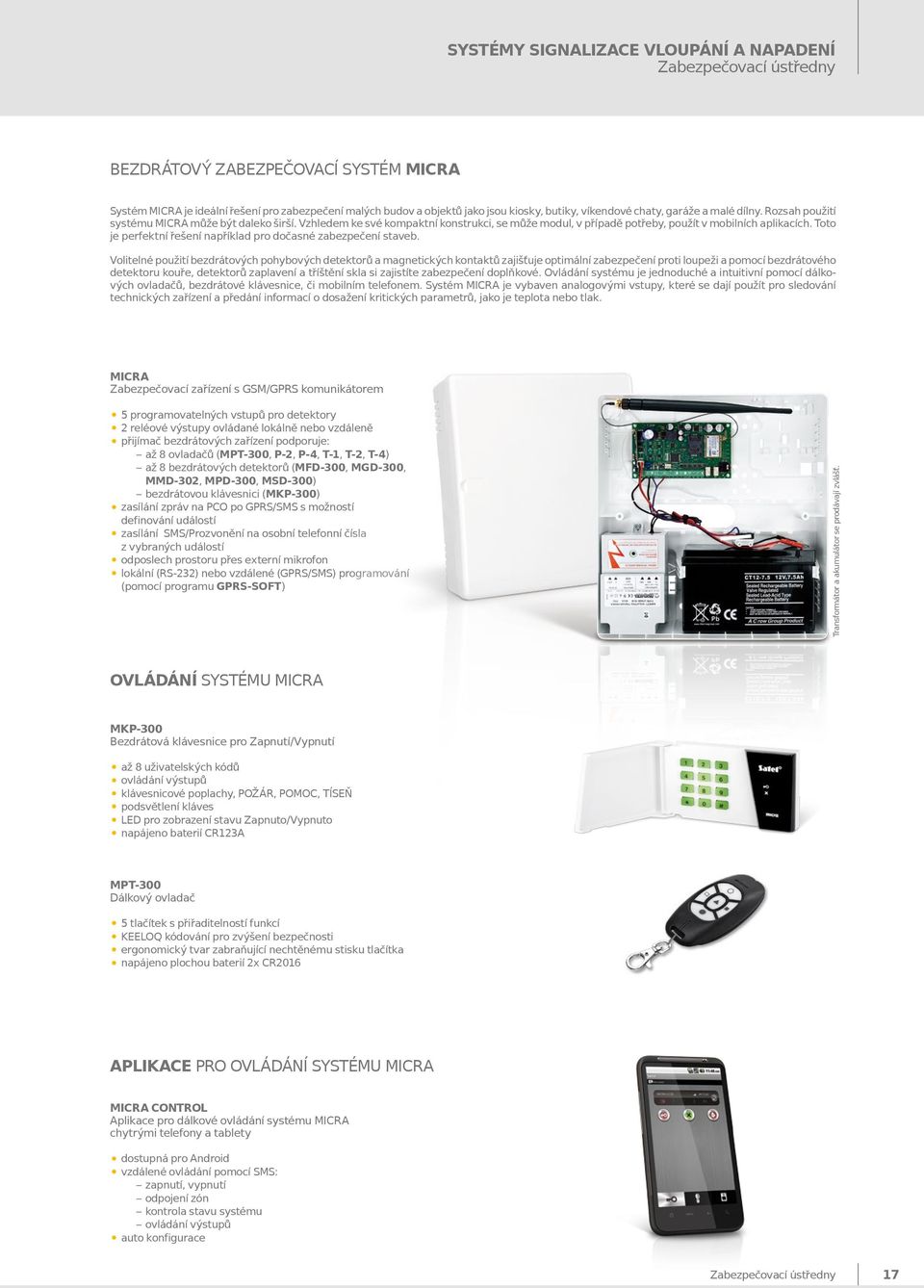

19 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ Zabezpečovací ústředny BEZDRÁTOVÝ ZABEZPEČOVACÍ SYSTÉM MICRA Systém MICRA je ideální řešení pro zabezpečení malých budov a objektů jako jsou kiosky, butiky, víkendové chaty, garáže a malé dílny. Rozsah použití systému MICRA může být daleko širší. Vzhledem ke své kompaktní konstrukci, se může modul, v případě potřeby, použít v mobilních aplikacích. Toto je perfektní řešení například pro dočasné zabezpečení staveb. Volitelné použití bezdrátových pohybových detektorů a magnetických kontaktů zajišťuje optimální zabezpečení proti loupeži a pomocí bezdrátového detektoru kouře, detektorů zaplavení a tříštění skla si zajistíte zabezpečení doplňkové. Ovládání systému je jednoduché a intuitivní pomocí dálkových ovladačů, bezdrátové klávesnice, či mobilním telefonem. Systém MICRA je vybaven analogovými vstupy, které se dají použít pro sledování technických zařízení a předání informací o dosažení kritických parametrů, jako je teplota nebo tlak. MICRA Zabezpečovací zařízení s GSM/GPRS komunikátorem 5 programovatelných vstupů pro detektory přijímač bezdrátových zařízení podporuje: 2 reléové výstupy ovládané lokálně nebo vzdáleně až 8 ovladačů (MPT-300, P-2, P-4, T-1, T-2, T-4) až 8 bezdrátových detektorů (MFD-300, MGD-300, MMD-302, MPD 300, MSD-300) bezdrátovou klávesnici (MKP-300) zasílání zpráv na PCO po GPRS/SMS s možností definování událostí zasílání SMS/Prozvonění na osobní telefonní čísla z vybraných událostí odposlech prostoru přes externí mikrofon lokální (RS-232) nebo vzdálené (GPRS/SMS) programování (pomocí programu GPRS-SOFT) Transformátor a akumulátor se prodávají zvlášť. OVLÁDÁNÍ SYSTÉMU MICRA MKP-300 Bezdrátová klávesnice pro Zapnutí/Vypnutí až 8 uživatelských kódů ovládání výstupů podsvětlení kláves klávesnicové poplachy, POŽÁR, POMOC, TÍSEŇ LED pro zobrazení stavu Zapnuto/Vypnuto napájeno baterií CR123A MPT-300 Dálkový ovladač 5 tlačítek s přiřaditelností funkcí KEELOQ kódování pro zvýšení bezpečnosti ergonomický tvar zabraňující nechtěnému stisku tlačítka napájeno plochou baterií 2x CR2016 APLIKACE PRO OVLÁDÁNÍ SYSTÉMU MICRA MICRA CONTROL Aplikace pro dálkové ovládání systému MICRA chytrými telefony a tablety dostupná pro Android vzdálené ovládání pomocí SMS: zapnutí, vypnutí odpojení zón kontrola stavu systému ovládání výstupů auto konfigurace Zabezpečovací ústředny 17

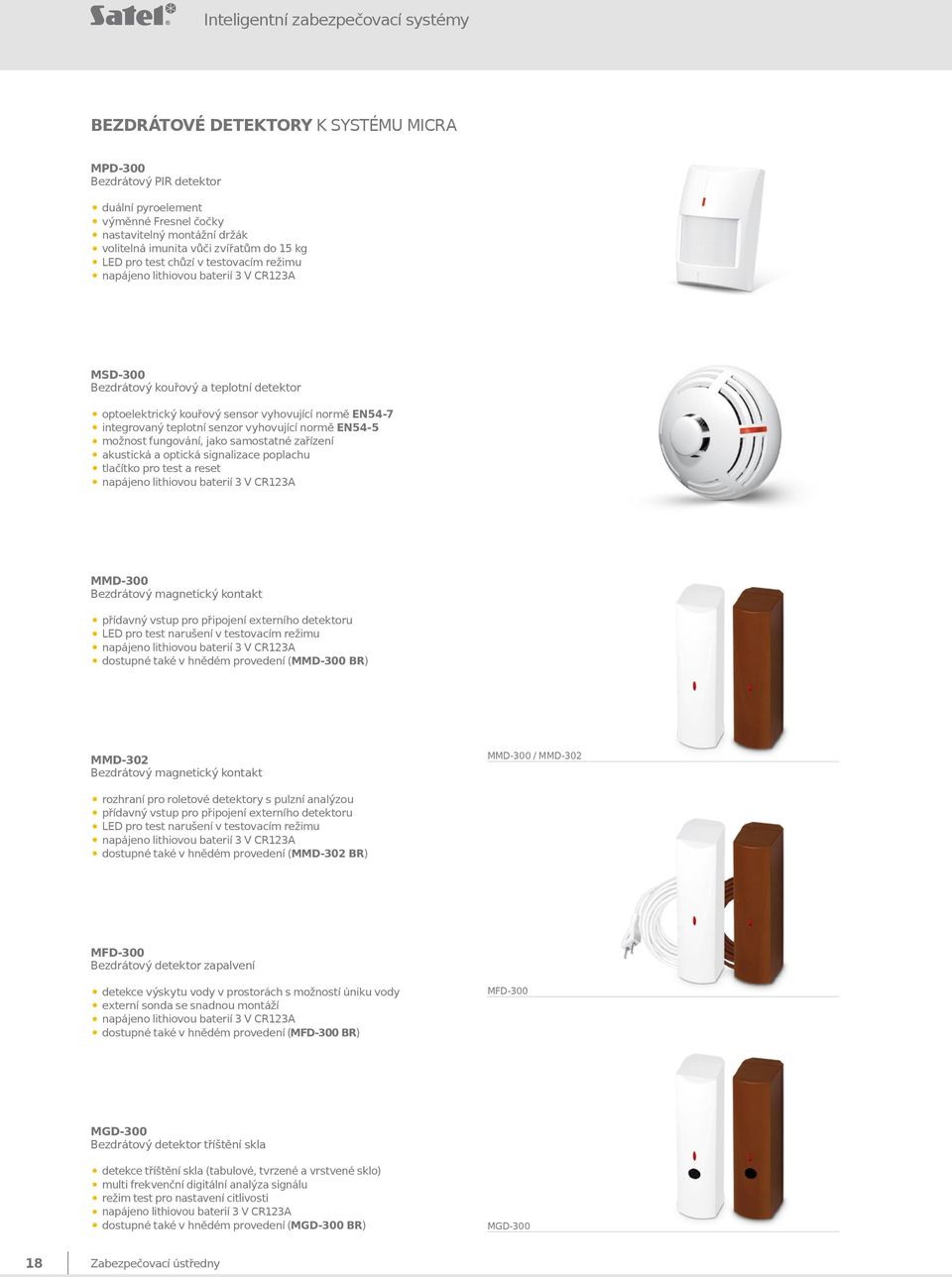

20 Inteligentní zabezpečovací systémy BEZDRÁTOVÉ DETEKTORY K SYSTÉMU MICRA MPD-300 Bezdrátový PIR detektor duální pyroelement výměnné Fresnel čočky nastavitelný montážní držák volitelná imunita vůči zvířatům do 15 kg LED pro test chůzí v testovacím režimu napájeno lithiovou baterií 3 V CR123A MSD-300 Bezdrátový kouřový a teplotní detektor optoelektrický kouřový sensor vyhovující normě EN54-7 integrovaný teplotní senzor vyhovující normě EN54-5 možnost fungování, jako samostatné zařízení akustická a optická signalizace poplachu tlačítko pro test a reset napájeno lithiovou baterií 3 V CR123A MMD-300 Bezdrátový magnetický kontakt přídavný vstup pro připojení externího detektoru LED pro test narušení v testovacím režimu napájeno lithiovou baterií 3 V CR123A dostupné také v hnědém provedení (MMD-300 BR) MMD-302 Bezdrátový magnetický kontakt MMD-300 / MMD-302 rozhraní pro roletové detektory s pulzní analýzou přídavný vstup pro připojení externího detektoru LED pro test narušení v testovacím režimu napájeno lithiovou baterií 3 V CR123A dostupné také v hnědém provedení (MMD-302 BR) MFD-300 Bezdrátový detektor zapalvení detekce výskytu vody v prostorách s možností úniku vody externí sonda se snadnou montáží napájeno lithiovou baterií 3 V CR123A dostupné také v hnědém provedení (MFD-300 BR) MFD-300 MGD-300 Bezdrátový detektor tříštění skla detekce tříštění skla (tabulové, tvrzené a vrstvené sklo) multi frekvenční digitální analýza signálu režim test pro nastavení citlivosti napájeno lithiovou baterií 3 V CR123A dostupné také v hnědém provedení (MGD-300 BR) MGD Zabezpečovací ústředny

21 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ Zabezpečovací ústředny CA-10 ZABEZPEČOVACÍ ÚSTŘEDNA CA-10 byla navržena pro zabezpečení objektů střední velikosti. Nabízí různorodé možnosti konfigurace pro optimální nastavení bezpečnostního systému. LCD klávesnice zpříjemňuje práci i programování instalatérům i koncovým uživatelům. až 16 zón: podpora všech typů detektorů různých konfigurací: NC, NO, EOL, 2EOL/NC a 2EOL/NO plně programovatelné zóny automatická kontrola a diagnostika zabezpečovacího systému, zjišťující poškození nebo zakrytí detektoru 6 plně programovatelných výstupů 4 ovládané bloky: úplně oddělené, se společnými zónami nebo vnitřními bloky vestavěný port RS-232 pro připojení tiskáren (vytištění paměti událostí nebo přímý tisk událostí) RJ konektor a pro načtení / zápis dat z/do počítače vestavěný multifunkční telefonní komunikátor umožňující přenos zpráv na monitorovací stanice PCO (všechny standardní formáty) a dálkové programování a ústředny počítačem vybaveným modemem. ovládání systému: LCD a LED klávesnice dálkové ovládání přes telefon (s nainstalovaným modulem MST-1) programování ústředny: přímé (LCD/LED klávesnice, připojení PC (pomocí programu DLOAD10) přes port RS-232) vzdálené (pomocí PC přes modem) kódy systému: až 4 master kódů (1kód pro blok) až 28 uživatelských kódů (max. 12 na blok) 1 servisní kód možnost definovat hladiny oprávnění uživatelských kódů 4 časovače stálá paměť s 255 událostmi možnost tisku událostí podpora Contact ID a dalších formátů: možnost spojení na 2 PCO zprávy: 8 telefonních čísel 1 hlasová zpráva 4 textové zprávy příjem telefonního hovoru pokročilá telefonní analýza zvuku: rozpoznávání telefonních signálů dle standardu TBR 21 inteligentní opakování zasílání zpráv programovatelný algoritmus interní modem 300 b/s automatická diagnostika základních komponent systému integrovaný spínaný zdroj napájení CA-10 OVLÁDÁNÍ, ŘÍZENÍ A SPRÁVA CA-10 KLCD-L / CA-10 KLCD-S / CA-10 KLCD LCD klávesnice pro CA-10 LED kontrolky informují o stavu systému podsvětlený displej i klávesnice akustická signalizace 2 zóny spuštění klávesnicových poplachů TÍSEŇ, POŽÁR, POMOC signalizace ztráty komunikace se základní deskou ústředny RS-232 port pro snazší nastavení voleb klávesnice, jmen a hlášek dostupné také v zeleném (KLCD) nebo modrém (BLUE) podsvětlení CA-10 KLCD CA-10 KLCD-L / CA-10 BLUE-L CA-10 KLCD-S / CA-10 BLUE-S Zabezpečovací ústředny 19

22 Inteligentní zabezpečovací systémy CA-10 KLED-S LED klávesnice pro CA-10 LED kontrolky pro zobrazení stavu zón, bloků a systému podsvětlená klávesnice akustická signalizace 2 zóny signalizace ztráty komunikace spuštění klávesnicových poplachů TÍSEŇ, POŽÁR, POMOC CA-10 KLED-S 16 LEDs for zone state indication CA-10 KLED LED klávesnice pro CA-10 LED kontrolky pro zobrazení stavu zón, bloků a systému poosvětlená klávesnice akustická signalizace 2 zóny spuštění klávesnicových poplachů TÍSEŇ, POŽÁR, POMOC CA-10 KLED 12 LEDs for zone state indication ROZŠIŘUJÍCÍ MODULY SYSTÉMU CA-10 EXPANDÉRY ZÓN CA-10 E Rozšiřující modul zón (expandér) až 6 zón LED kontrolky pro indikaci stavu zóny 20 Zabezpečovací ústředny

23 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ Zabezpečovací ústředny CA-6 ZABEZPEČOVACÍ ÚSTŘEDNA Zabezpečovací ústředna CA-6 se vyznačuje jednoduchou instalací a ovládáním. Je určena pro malé a střední aplikace. Jednoduché programování zajistí využití pro konkrétní potřeby a poskytne tak vysoký stupeň zabezpečení. až 8 zón: podpora NC, NO, EOL, 2EOL/NC a 2EOL/NO snadný výběr funkce zóny 5 programovatelných výstupů 2 bloky RS-232 TTL port pro a pro načtení / zápis dat z/do počítače RJ konektor integrovaný PSTN telefonní komunikátor pro zasílání zpráv a vzdálenou kontrolu a konfiguraci systému ovládání systému: LED klávesnice vzdálené ovládání přes telefon (pomocí moulu MST-1) programování systému: místní (LED klávesnice, propojení PC (pomocí programu DLOAD10) a ústředny přes port RS-232) vzdálené (komunikace PC a ústředny pomocí modemu) kódy: 1 master kód až 12 uživatelských kódů 1 servisní kód možnost definovat hladiny oprávnění uživatelských kódů 4 časovače paměť pro 255 posledních událostí podpora Contact ID a dalších protokolů: přenos zpráv na 2 monitorovací stanice PCO zprávy: 4 telefonní čísla 1 hlasová zpráva 2 textové zprávy příjem telefonního hovoru pokročilá telefonní analýza zvuku: rozpoznávání telefonních signálu dle standardu TBR 21 inteligentní opakování zasílání zpráv programovatelný algoritmus integrovaný modem 300 b/s automatická diagnostika základních komponent systému integrovaný spínaný zdroj napájení CA-6 KLED-S LED klávesnice pro CA-6 LED kontrolky pro zobrazení stavu zón, bloků systému podsvětlení klávesnice akustická signalizace 2 zóny signalizace ztráty komunikace spuštění klávesnicových poplachů TÍSEŇ, POŽÁR, POMOC CA-6 KLED-S CA-6 KLED LED klávesnice pro CA-6 LED kontrolky pro zobrazení stavu zón, bloků a systému podsvětlení klávesnice akustická signalizace 2 zóny spuštění klávesnicových poplachů TÍSEŇ, POŽÁR, POMOC CA-6 KLED Zabezpečovací ústředny 21

24 Inteligentní zabezpečovací systémy CA-5 ZABEZPEČOVACÍ ÚSTŘEDNA Zabezpečovací ústředna CA-5 je určena pro malé aplikace. Pokročilá technologie, programovací flexibilita a podpora LCD zajistí jednoduchou instalaci pro konkrétní aplikace a příjemné ovládání celého zabezpečovacího systému. 5 zón na základní desce: podpora NC, NO, EOL, 2EOL/NC a 2EOL/NO snadný výběr funkce zóny 3 výstupy (výstup pro sirénu + 2 programovatelné výstupy) RS-232 TTL port pro a pro načtení / zápis dat z/do počítače RJ konektor integrovaný PSTN telefonní komunikátor pro zasílání zpráv a vzdálenou kontrolu a konfiguraci systému ovládání systému: LED klávesnice nebo LCD klávesnice programování systému: místní (LED klávesnice, propojení PC (pomocí programu DLOAD10) a ústředny přes port RS-232) vzdálené (komunikace PC a ústředny pomocí modemu) kódy: 1 master kód až 5 uživatelských kódů 1 servisní kód volitelné omezení oprávnění pro některé kódy paměť pro 255 posledních událostí podpora Contact ID a dalších protokolů: přenos zpráv na 2 monitorovací stanice PCO pokročilá telefonní analýza zvuku: rozpoznávání telefonních signálu dle standardu TBR 21 inteligentní opakování zasílání zpráv programovatelný algoritmus interní modem 300 b/s automatická diagnostika základních komponent systému integrovaný spínaný zdroj napájení CA-5 KLCD-L / CA-5 BLUE-L CA-5 KLCD-S / CA-5 BLUE-S CA-5 KLCD-L / CA-5 KLCD-S LCD klávesnice pro CA-5 LED kontrolky pro zobrazení stavu systému podsvětlení klávesnice a displeje akustická signalizace signalizace ztráty komunikace dostupné také v zeleném (KLCD) spuštění klávesnicových poplachů TÍSEŇ, POŽÁR, POMOC nebo modrém (BLUE) podsvětlení CA-5 KLED-S LED klávesnice pro CA-5 LED kontrolky pro zobrazení stavu zón, bloků systému podsvětlení klávesnice akustická signalizace signalizace ztráty komunikace spuštění klávesnicových poplachů TÍSEŇ, POŽÁR, POMOC CA-5 KLED-S 22 Zabezpečovací ústředny

25 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ Zabezpečovací ústředny TABULKA POROVNÁNÍ ZABEZPEČOVACÍCH ÚSTŘDEN INTEGRA 256 Plus INTEGRA 128-WRL INTEGRA 128 Plus INTEGRA 128 INTEGRA 64 Plus INTEGRA 64 INTEGRA 32 INTEGRA 24 VERSA 15 VERSA 10 VERSA 5 MICRA CA-10 CA-6 CA-5 Počet zón na desce / Celkový počet zón 16 / / / / / / 64 8 / 32 4 / / / 30 5 / / 13 8 / 16 6 / 8 5 / 5 Počet klávesnicových zón 8 x 2 8 x 2 8 x 2 8 x 2 8 x 2 8 x 2 4 x 2 4 x 2 4 x 2 2 Počet objektů / bloků 8 / 32 8 / 32 8 / 32 8 / 32 8 / 32 8 / 32 4 / 16 1 / 4 1 / 2 1 / 2 1 / 2 1 / 1 1 / 4 1 / 2 1 / 1 Dostupné kávesnice: LED / LCD / / / / / / / / / / / / / / / Podpora dotykových klávesnic Ovládání dálkovými ovladči a bezkontaktními čipy Dálkové ovladače Uživatelé a adminsitrátoři + servis Celkový počet expanzních modulů Dodatečné způsoby zapnutí programovatelné programovatelné programovatelné programovatelné programovatelné programovatelné programovatelné programovatelné den / noc den / noc den / noc s odpojením s odpojením Počet výstupů na desce / Celkový počet výstupů 4+12 / / / / / / / / / / / / / / / 3 Zdroj napájení 2 A A 2 A 2 A + 1,5 A 3 A 2 A + 1,5 A 3 A 1.2 A 1.2 A 2 A 2 A 1 A 2 A 1.7 A 1.2 A 1.2 A Podpora domácí automatizace Podpora přístupového systému Integrovaný komunikátor GSM GSM Vzdálené ovládání pomocí DTMF volitelně volitelně volitelně volitelně volitelně Vzdálené ovládání pomocí SMS Programování: lokálně / vzdáleně Vzdálená správa systému Podpora TCP/IP komunikace Podpora GSM/GPRS komunikace volitelně volitelně volitelně volitelně volitelně volitelně volitelně volitelně volitelně volitelně volitelně volitelně volitelně Ovládání přes Internet EN50131 certifikáty Grade 3 Grade 2 Grade 3 Grade 2 Grade 3 Grade 2 Grade 2 Grade 2 Grade 2 Grade 2 Grade 2 Podpora bezdrátových zařízení volitelně volitelně volitelně volitelně volitelně volitelně volitelně volitelně volitelně volitelně Zabezpečovací ústředny 23

26 Inteligentní zabezpečovací systémy ABAX Obousměrný Bezdrátový Systém Systém ABAX byl vytvořen pro bezdrátové rozšíření jakékoliv drátové ústředny. Jedinečná technologie vyvinutá specialisty firmy SATEL zaručuje vysokou úroveň zabezpečení u bezdrátového systému.

27 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ ABAX Obousměrný Bezdrátový Systém VLASTNOSTI SYSTÉMU ABAX obousměrná kódovaná komunikace mezi všemi přihlášenými zařízeními pro vyšší stupeň zabezpečení před napadením a sabotáží není nutné uvádět detektory do klidového režimu, to zajišťuje okamžitou reakci systému potvrzení zaslání digitální zprávy pro zlepšení komunikace a redukce nepotřebných přenosů pokročilé řízení spotřeby zvyšující interval výměny baterií přenos v pásmu 868,0 868,6 MHz s FSK modulací individuální pojmenování zařízení pro snazší údržbu vzdálená konfigurace bezdrátových zařízení a vzdálené spuštění testu chůzí pro pravidelnou kontrolu funkčnosti systému konfigurační software (DLOADX, DLOAD10) s pokročilými diagnostickými nástroji neovlivňuje bezdrátové systémy pracující ve stejném pásmu a pokrytí ZABEZPEČOVACÍ ÚSTŘEDNY POHYBOVÉ DETEKTORY OVLÁDÁNÍ DETEKTORY PRO OBVODOVOU OCHRANU SIRÉNY ZÁKLADNOVÁ STANICE BEZDRÁTOVÉHO SYSTÉMU ABAX OSTATNÍ DETEKTORY ROZŠIŘUJÍCÍ MODULY ZÓN/VÝSTUPŮ OPAKOVAČ SIGNÁLU BEZDRÁTOVÝCH ZAŘÍZENÍ ABAX BEZDRÁTOVÁ ZAŘÍZENÍ ABAX DRÁTOVÉ SIRÉNY A DETEKTORY ABAX Obousměrný Bezdrátový Systém 25

28 Inteligentní zabezpečovací systémy SYSTÉMOVÉ JEDNOTKY ACU-100 Bezdrátová základnová jednotka shoda s EN50131 Grade 2 podpora až 48 bezdrátových zařízení 4 až 24 řídících vstupů (NO/NC) 8 až 48 programovatelných výstupů (typ OC) 4 přednastavené funkční výstupy zobrazující: tamper problém s komunikací zarušení vf signálu nízký stav baterie komunikační sběrnice pro ústředny INTEGRA, VERSA a CA-10 podpora pro drátové propojení výstupů základnové stanice se zónami zabezpečovací ústředny programování systémových nastavení: LCD klávesnicí připojenou přímo k základnové stanici, pouze programování LCD klávesnicí u ústředen INTEGRA, VERSA v servisním režimu PC s programem DLOAD10 připojeného přímo RS-232 portu základnové stanice, pouze programování PC s programem DLOADX připojeného k ústředně INTEGRA, VERSA v režimu downloadingu RS-232 port s optickou izolací firmware uložen ve FLASH pro snazší inovaci ACU-250 Základnová stanice bezdrátového systému obousměrná komunikace podpora až 48 bezdrátových zařízení kompatibilní s ústřednami INTEGRA a VERSA programování pomocí servisního menu ústředen nebo pomocí softwaru DLOADX aktualizace firmware bez nutnosti demontáže zařízení kompaktní kryt pro snadnou montáž na vhodném místě ARU-100 Modul opakovače systému ABAX efektivní zvětšení dosahu signálu systému ABAX opakovač signálů pro maximálně 46 zařízení napájení 230 V AC integrovaný záložní akumulátor ACX-100 Modul rozšíření řídících vstupů a výstupů shoda s EN50131 Grade 2 rozšíření vstupů/výstupů základnové jednotky ACU-100 pro drátové propojení zón zabezpečovací ústředny 4 řídící vstupy (NO/NC) 8 programovatelných výstupů (typ OC) komunikační sběrnice pro připojení ACU-100 BEZDRÁTOVÉ EXPAZNÍ MODULY ZÓN A VÝSTUPŮ ACX-200 Bezdrátový expandér zón a výstupů shoda s EN50131 Grade 2 tamper ochrana bezdrátové zařízení ABAX pro připojení drátových zabezpečovacích prvků 4 zóny: NO, NC, EOL, 2EOL/NO, 2EOL/NC 4 nezávislé reléové výstupy ACX-201 Bezdrátový expandér zón a výstupů bezdrátové zařízení ABAX pro připojení drátových zabezpečovacích prvků 4 zóny: NO, NC, EOL, 2EOL/NO, 2EOL/NC 4 nezávislé reléové výstupy spínaný zdroj 1,2 A s testováním akumulátoru a ochranou proti přetížení a zkratu 26 ABAX Obousměrný Bezdrátový Systém

29 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ ABAX Obousměrný Bezdrátový Systém BEZDRÁTOVÉ DETEKTORY POHYBU APMD-150 Bezdrátový duální PIR + mikrovlnný detektor detekce založená na technologii PIR a MW pokročilé řízení spotřeby vysoká odolnost vůči falešným poplachům ve ztížených podmínkách vzdálené nezávislé nastavení citlivosti PIR a dosahu MW nastavitelný montážní držák vzdálená konfigurace tamper ochrana proti otevření a odtržení krytu od povrchu APD-100 Bezdrátový PIR detektor shoda s EN50131 Grade 2 diagnostika baterií vzdálená konfigurace vysoce kvalitní hermeticky uzavřená optika třístupňové vzdálené nastavení citlivosti vyměnitelné Fresnelovy čočky nastavitelný montážní držák tamper ochrana proti otevření a odtržení krytu od povrchu nastavitelná imunita na domácí zvířata do 15 kg APMD-150 APD-100 BEZDRÁTOVÉ DETEKTORY ARD-100 Bezdrátový detektor přemístění speciální ochrana jednotlivých věcí vzdálená konfigurace tamper ochrana detekce přemístění věci v 3D prostoru dostupné také v hnědém provedení (ARD-100 BR) AFD-100 Bezdrátový detektor zapalvení detekce výskytu vody v prostorách s možností úniku vody externí sonda se snadnou montáží napájeno lithiovou baterií 3 V CR123A dostupné také v hnědém provedení (AFD-100 BR) ATD-100 Bezdrátový detektor teploty integrovaný digitální teplotní senzor vzdálená konfigurace dvě programovatelné úrovně teploty dostupné také v hnědém provedení (ATD-100 BR) ASD-110 Bezdrátový kouřový a teplotní detektor fotoelekrický kouřový senzor vyhovující standardu EN54-7 integrovaný teplotní senzor vyhovující standardu EN54-5 možnost pracovat v autonomním režimu signalizace poplachu akusticky a opticky funkce testu ARD-100 ATD-100 AFD-100 ASD-110 ABAX Obousměrný Bezdrátový Systém 27

30 Inteligentní zabezpečovací systémy BEZDRÁTOVÉ DETEKTORY PRO OBVODOVOU OCHRANU AMD-100 / AMD-101 / AMD-102 Bezdrátový magnetický kontakt shoda s EN50131 Grade 2 (AMD-100, AMD-101) dva jazýčkové kontakty pro snadnou instalaci svorka pro připojení externího detektoru samostatný digitální kanál pro externí detektor (AMD-101, AMD-102) rozhraní pro roletový detektor s analýzou pulzů (AMD-102) vzdálená konfigurace tamper ochrana dostupné také v hnědém provedení (AMD-100 BR, AMD-101 BR, AMD-102 BR) AMD-100 / AMD-101 / AMD-102 / AVD-100 AMD-103 Kompaktní bezdrátový magnetický kontakt LED pro test narušení v testovacím režimu napájeno lithiovou baterií 3 V CR2477N dostupné také v hnědém provedení (AMD-103 BR) AVD-100 Bezdrátový vibrační detektor s magnetickým kontaktem pokročilé zpracování signálu z piezokeramického senzoru integrovaný nezávislý magnetický kontakt vzdálená konfigurace tamper ochrana dostupné také v hnědém provedení (AVD-100 BR) vzdálené nastavení citlivosti a konfigurace vibračního detektoru AMD-103 AGD-100 Bezdrátový detektor tříštění skla detekce tabulového, tvrzeného a vrstveného skla pokročilá dvoucestná analýza signálu vzdálené nastavení citlivosti vzdálená konfigurace tamper ochrana dostupné také v hnědém provedení (AGD-100 BR) AGD-100 BEZDRÁTOVÉ OVLÁDÁNÍ ASW-100 E / ASW-100 F Bezdrátový spínač síťových spotřebičů bezdrátové spínání síťových spotřebičů manuální režim ovládání integrovaná LED stavu bezpečný a líbivý kryt s integrovanou zásuvkou: zásuvka typu E (EURO) u ASW-100 E zásuvka typu F (SCHUKO) u ASW-100 F ASW-100 E ASW-100 F APT-100 Obousměrný dálkový ovladač volitelná konfigurace funkcí pro tlačítka potvrzení LED a bzučákem automatické podsvětlení tlačítek APT ABAX Obousměrný Bezdrátový Systém

31 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ ABAX Obousměrný Bezdrátový Systém BEZDRÁTOVÉ SIRÉNY ASP-105 R Bezdrátově spouštěná venkovní siréna shoda s EN50131 Grade 2 vzdálená konfigurace tamper ochrana: bezdrátové spouštění optické a akustické signalizace akustická signalizace: piezo měnič optická signalizace: vysoce svítivé LED výběr ze čtyř akustických signálů akumulátor s dlouhou výdrží dobíjený externím zdrojem proti otevření krytu proti odtržení od montážního povrchu dostupné také v modré (ASP-105 BL) a oranžové (ASP-105 O) ASP-205 R Bezdrátová vnitřní siréna bezdrátové spouštění optické a akustické signalizace akustická signalizace: piezo měnič optická signalizace: vysoce svítivé LED dva nezávislé režimy spouštění signalizace (výběr akustického signálu a optické signalizace) vzdálená konfigurace tamper ochrana: proti otevření krytu proti odtržení od montážního povrchu dostupné také v modré (ASP-205 BL) a oranžové (ASP-205 O) SERVISNÍ MĚŘÍCÍ NÁSTROJ ARF-100 Servisní měřící nástroj pro systém ABAX kontrola úrovně přijímaného rádiového signálu základnovou stanicí od testeru, nebo testerem od základnové stanice simulace bezdrátových prvků napájených z baterií nebo externích zdrojů LED zobrazující úroveň rádiového signálu ABAX Obousměrný Bezdrátový Systém 29

32 Inteligentní zabezpečovací systémy Detektory Detektory narušení jsou jedním z nejdůležitějších produktů firmy SATEL. Široký výběr pohybových detektorů je doplněn i ostatními typy jako akustické detektory tříštění skla, magnetické kontakty nebo reprezentativními detektory plynů. Nepřetržitý vývoj na poli detekčních prvků vede k neustálému zdokonalování a novým průkopnickým návrhům povrchů.

33 SYSTÉMY SIGNALIZACE VLOUPÁNÍ A NAPADENÍ Detektory DIGITÁLNÍ DUÁLNÍ DETEKTORY POHYBU COBALT / COBALT Plus / COBALT Pro Digitální pohybový detektor s duální technologií duální technologie PIR+MW algoritmus digitální detekce duální pyroelement (COBALT, COBALT Plus) čtyři pyroelementy (COBALT Pro) použití mikrovlny pro funkci proti zamaskování (COBALT Plus, COBALT Pro) SILVER Digitální pohybový detektor s pokročilou duální technologií shoda s EN50131 Grade 2 duální technologie PIR+MW nová generace DSP a algoritmu analýzy precizní hermeticky uzavřená optika LODIFF Frensel použití mikrovlny pro funkci proti zamaskování detekce pokusu o zamaskování vzdáleně spustitelný testovací režim paměť poplachu GREY / GREY Plus Digitální duální pohybový detektor PIR+MW pokročilé DSP s vysokým rozlišením ADC nastavitelná citlivost pro PIR a MW vzdálená aktivace testovacího režimu funkce MW antimaskingu (GREY Plus) volitelná imunita vůči zvířatům do 15 kg paměť poplachu NAVY Detektor s duální technologií PIR + tříštění skla plně digitální zpracování signálu detekce pohybu a tříštění skla přesná kompenzace teploty nastavitelná citlivost 2 nezávislé poplachové výstupy volitelná imunita vůči zvířatům do 15 kg COBALT / COBALT Plus / COBALT Pro SILVER GREY / GREY Plus NAVY Detektory 31

34 Inteligentní zabezpečovací systémy DIGITÁLNÍ PIR DETEKTORY AQUA Plus / AQUA Plus 2E / AQUA Pro / AQUA Pet / AQUA Pet 2E / AQUA S Digitální pohybový PIR detektor shoda s EN50131 Grade 2 (Plus, Plus 2E, Pet, Pet 2E) duální pyroelement (Plus, Plus 2E, Pet, Pet 2E, S) čtyři pyroelementy (Pro) vestavěné zakončovací rezistory (Plus 2E, Pet 2E) algoritmus digitální detekce předpolach (Plus, Plus 2E, Pro, S) imunita vůči domácím zvířatům do 15 kg (Pet, Pet 2E) napájení 24 V AC/DC (S) vyměnitelné Fresnelovy čočky s hermeticky uzavřenou optikou (Plus, Plus 2E, Pro, S) AQUA Luna PIR detektor s pomocným podsvitem shoda s EN50131 Grade 2 digitální zpracování signálu předpolach vzdálená aktivace pomocného podsvitu 3 stupně nastavení citlivosti digitální kompenzace teploty TOPAZ PIR detektor pohybu plně digitální zpracování signálu vestavěné zakončovací rezistory kompenzace teploty nastavení citlivosti AQUA Plus / Plus 2E / Pro / S AQUA Luna AQUA Pet / AQUA Pet 2E TOPAZ TABULKA POROVNÁNÍ DETEKTORŮ POHYBU AQUA Plus/ AQUA S AQUA Plus 2E AQUA Pet AQUA Pet 2E AQUA Pro AQUA Luna AQUA Ring/ AQUA Ring S AMBER AMBER 2E TOPAZ Technologie PIR PIR PIR PIR PIR PIR PIR PIR PIR PIR Digitální zpracování signálu Samočiný test senzoru Pokročilý digitální filtr interferencí Nastavení citlivosti Digitální kompenzace teploty Paměť poplachu a vzdálená deaktivace LED Antimasking Detekce pokusu o zakrytí Typ pyrosenzoru duální HQ duální HQ duální HQ duální HQ quad duální HQ duální HQ duální SMD duální SMD duální SMD Typ optiky Fresnel výměnná Fresnel výměnná Fresnel Fresnel Fresnel výměnná Fresnel výměnná Fresnel Fresnel Fresnel Fresnel Držák volitelně volitelně volitelně Imunita vůči domácím zvířatům Dosah 15 x 14 m x 14 m x 16 m x 16 m x 14 m x 14 m x 20 m x 20 m x 20 m 90 Další jedinečné vlastnosti předpoplach předpoplach, vestavěné zakončovací rezistory vestavěné zakončovací rezistory nouzový osvit stropní montáž kompaktní kryt, velmi nízká spotřeba kompaktní kryt, velmi nízká spotřeba, vestavěné zakončovací rezistory kompaktní kryt, velmi nízká spotřeba, vestavěné zakončovací rezistory 32 Detektory
