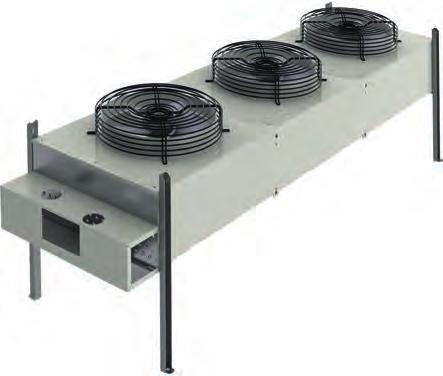

1 AlfaBlue Junior DG Suché chladiče pro aplikace komerčního chlazení Obecné informace a použití Nová generace suchých chladičů AlfaBlue Junior je určena zvláště pro aplikace v oblasti průmyslového a komerčního chlazení Stejně jako ostatní chladiče z naší osvědčené řady AlfaBlue se vyznačuje robustní konstrukcí s výbornou tuhostí odolávající vibracím Kromě toho mají ještě mnoho dalších předností, díky nimž jistě vyhoví vašim potřebám AlfaBlue Junior nabízí výborný výkon zvláště při nízkých průtocích vzduchu Umožňuje snadnou instalaci na místě a vynikající součinnost s dalšími komponenty Vysoce výkonné motory ventilátorů přinášejí kombinaci skvělé charakteristiky hlučnosti a nízké spotřeby energie Chladiče AlfaBlue Junior se nejčastěji používají pro chlazení kondenzační strany klimatizační nabo chladicí jednotky Zároveň jsou vhodné k použití ve zpracovatelském průmyslu pro uzavřený okruh chlazení různých procesních kapalin Inovativní konstrukce žebrovky založená na 0 mm měděných trubkách a vlnitých lamelách z hliníkového plechu zajišťuje vynikající přenos tepla s minimální náplní chladiva Standardní rozteč lamel je, mm Skříň Rám žebrovky je vyroben z materiálu AlMg, aby byla zajištěna ochrana proti vibracím a tepelnému rozpínání Kryt je vyroben z galvanizovaných plátů ocelového plechu a opatřen vrchním epoxidoým nátěrem (RAL900) Skříň je rozdělena do samostatných ventilátorových sekcí Motory ventilátoru Vysoce účinné ventilátory AC, EC s moderními polymerovými listy a nízkou spotřebou elektrické energie jsou dostupné ve dvou průměrech (500 a 60 mm), s různým napájením (0/50-60/, 00/50-60/) a ve čtyřech úrovních hlučnosti Jištění třídy IP 5 v souladu s normou DIN 0050 AC motory jsou vybaveny integrovanými termokontakty ve vinutí, které zajišťují spolehlivou ochranu proti tepelnému přetížení Motory jsou připojeny k jedné nebo více svorkovnicím Volitelné příslušenství bezpečnostní vypínač (S), svorkovnice pro přivedení silové elektřiny (CB), regulace otáček ventilátorů 0/, 00/, příruby (hliníkové), kryt rozdělovače asběrače (CV), ochrana žebrovky proti korozi, - epoxidová antikorozní povrchová úprava (EP), - lamely z hliníkové slitiny odolné mořské soli 57S/505 (SR), - povrchová úprava blygold (BY), - povrchová úprava F-coat (FC), AlfaBlue Junior DG rozteč lamel 5 mm, tlumiče vibrací (VD) Přizpůsobení (na přání zákazníka) reverzní kon gurace (osazení tlačnými ventilátory pro aplikace s příliš vysokou teplotou výstupního vzduchu) Certi kace Všechny modely suchých chladičů jsou certi kovány v souladu s Eurovent Certify All Systém jakosti Alfa Laval je certi kován podle ISO 900 Všechny výrobky jsou vyrobeny v souladu s nařízeními CE a PED Návrhový tlak Návrhový tlak je 6 bar Každý výměník je testovaný stlačeným vzduchem Návrh Návrh a nacenění se provádí pomocí návrhového softwaru Alfa Laval Pro návrh suchých chladičů Alfa Laval se obraťte na místní zastoupení Alfa Laval ENERGOEKONOM spol s ro, olkerova, CZ-50 8 Úvaly, Česká republika, Tel: , info@energoekonomcz, wwwenergoekonomcz

2 Rozměry Hmotnost Počet L H H M M M M M5 A rovka B rovka C Žeb- Žeb- typ motorů mm mm mm mm mm mm mm mm mm mm kg kg kg DG* DG* DG* DG* DG* DG* DG* DG* DG* DG* POZNÁMKA: u DG*6 jsou hmotnosti uvedeny pro úroveň hlučnosti S (standardní) V případě úrovní hlučnosti L, Q a R činí hmotnost 9 % z uvedených hodnot Popis kódu označení DG S(E) 50 B D H/V BO * AL CU * Suché chladiče řady AlfaBlue Junior Úroveň hlučnosti (S=standardní, L=nízká, Q=tichý provoz, R=pro obytné prostory, E=EC motor ventilátoru) Průměr ventilátoru (50=500mm, 6=60 mm) Počet ventilátorů (-6) 5 Počet řad žebrovky (A, B, C) 6 Fáze (S = jednofázový motor, D, Y = třífázový motor) 7 Vhodné jak pro horizontální tak vertikální instalaci 8 Balení (BO = bedna, P = paleta, CR = latění) 9 Volitelné vybavení 0 Materiál lamel/povrchová úprava (AL = hliník, IF = průmyslové lamely, SR = AlMg5, EP = epoxidová úprava, FC = F-Coat, BY = Blygold Rozteč lamel ( mm, 5 mm) Materiál trubiček (CU = měď) Další příslušenství Přednosti vynikající charakteristiky úrovně hlučnosti, možnost instalace i do obytných prostor, spolehlivý výkon, certi kace Eurovent, snadná instalace a údržba, vysoká energetická účinnost při nízkých nákladech na provoz, odolné balení - dřevěná paleta a krabice z pevného kartonu Rozměrnější jednotky v laťovém bednění, zabalené do igelitové fólie, dvouletá záruční doba ERC0059CS 0 Alfa Laval si vyhrazuje právo na změnu údajů bez předchozího upozornění ENERGOEKONOM spol s ro, olkerova, CZ-50 8 Úvaly, Česká republika, Tel: , info@energoekonomcz, wwwenergoekonomcz

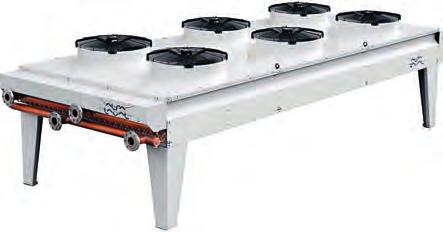

3 AlfaBlue BDM / BDMY / BDD / BDD6 / BDDY Suché chladiče Všeobecné informace a použití Řada AlfaBlue zahrnuje široký sortiment vysoce výkonných suchých chladičů, které jsou používány k chlazení kondenzátoru v klimatizačních a chladicích systémech Ve zpracovatelském průmyslu lze suché chladiče použít pro cirkulační chlazení různých procesních kapalin Vzhledem k tomu, že jsou dostupné v několika provedeních s různou hladinou akustického tlaku, jsou tyto jednotky vhodné zejména do náročných prostředí choulostivých na hluk Suché chladiče AlfaBlue jsou dodávány jak pro vodorovnou tak i vertikální instalaci, v provedení buď s jednoduchou (M) nebo s dvojitou (D) žebrovkou Výkony * 6 až 08 k * voda, ČSN, EN08 Inovativní konstrukce žebrovky zajišťuje vynikající přenos tepla Ve standardním provedení jsou suché chladiče vybaveny hladkými měděnými trubkami (/, /8 nebo 5/8 ) nebo nerezovými trubkami (5/8") Lamely jsou hliníkové nebo z materiálu odolného přímořskému prostředí AlMg5 Jsou dostupné ve dvou provedeních: Turbo lamely Industriální lamely (IF) Žebrovky jsou dostupné v různých tloušťkách a roztečích lamel Uspořádání žebrovky je optimalizováno podle průtoku kapaliny Samostatná připojení u řady D umožňují nezávislý provoz obou žebrovek chladiče Skříň Rám má velmi pevnou konstrukci, která chrání před vibracemi a omezuje tepelnou roztažnost Rám i skříň jsou vyrobeny z galvanicky zinkovaných ocelových plátů (vysoká korozní odolnost), oboustranně opatřených bílým epoxidovým nátěrem RAL 900 Skříň je rozdělena do samostatných ventilátorových sekcí Motory ventilátorů K dispozici pro čtyři průměry ventilátorů (60, 800, 90 a 000 mm) v pěti úrovních hlučnosti, napájení 00/50/ Motory s vnějším rotorem, stupeň krytí IP 5 podle ČSN EN 6059 (DIN 0050) Termokontakty integrované ve vinutí spolehlivě chrání před tepelným přetížením K dispozici jsou také EC motory ventilátorů Přizpůsobení (na přání zákazníka) AlfaBlue BDD pro maximální výkon pro dlouhodobý výkon víceokruhové zapojení, speciální ventilátory, - 80//60 (IP5) - stupeň krytí IP55, - motory do vysokých teplot nebo výbušného prostředí Certi kace Všechny modely suchých chladičů jsou certi kovány v souladu s Eurovent Certify All Systém jakosti Alfa Laval je certi kován podle ISO 900 Všechny výrobky jsou vyrobeny v souladu s nařízeními CE a PED Návrhový tlak Návrhový tlak je 6 bar Každý výměník je testovaný stlačeným vzduchem Návrh Návrh a nacenění se provádí pomocí návrhového softwaru Alfa Laval Pro návrh suchých chladičů Alfa Laval se obraťte na místní zastoupení Alfa Laval Přednosti robustní konstrukce s vysokou odolností proti korozi, menší množství chladiva, dostupné také s se snadno čistitelnými "průmyslovými" lamelami, vynikající charakteristiky úrovně hlučnosti, spolehlivý provoz, certi kace Eurovent, snadná instalace a údržba, vysoká energetická účinnost při nízkých nákladech na provoz, dvouletá záruční doba ENERGOEKONOM spol s ro, olkerova, CZ-50 8 Úvaly, Česká republika, Tel: , info@energoekonomcz, wwwenergoekonomcz

4 typ BDM 6 BDM 6 BDM 6 BDM 6 BDML 6 BDML 6 BDML 6 BDM 80 BDM 80 BDM 80 BDM 80 BDM 805 BDM 90 BDM 90 BDM 90 BDM 90 BDM 00 BDM 00 BDM 00 BDM 00 BDD 80 BDD 80 BDD 80 BDD 805 BDD 806 BDD 90 BDD 90 BDD 90 BDD 905 BDD 00 BDD 00 BDD 00 BDD 005 L* Rozměry v mm L* H Rozměry BDM Rozměry BDD Popis kódu označení BD M S(E) B D CR * AL CU * 0 Volitelné vybavení Suchý chladič řady AlfaBlue (BDM/BDD = standardní měděné trubičky, BDD6 = 5/8" měděné trubičky, BDMY/BDDY = SS0 nerezové trubičky) Počet oddělených žebrovek (M=, D=) Úroveň hlučnosti (T=vysoký výkon, S=standardní, L=nízká, Q=tichý provoz, R=pro obytné prostory, E=EC motor ventilátoru) Průměr ventilátoru (6=60, 80=800 mm, 90=90, 00=000 mm) Počet ventilátorů na žebrovku BDM= až 5, BDD= až 6) Počet řad žebrovky (A=, B=, C=, D=5) Zapojení ventilátorů (D=do trojúhelníku, Y=do hvězdy) Balení (CR = latění) / Montážní opory (Feet) Elektrické příslušenství Materiál lamel/povrchová úprava (AL = hliník, IF = průmyslové lamely, SR = AlMg5, EP = epoxidová úprava, FC = F-Coat, BY = Blygold) Rozteč lamel (,, 5, mm) Materiál trubiček (CU = měď) Další příslušenství sada pro adiabatické skrápění (pouze pro verzi D), tlumiče vibrací (VD), speciální ventilátory 00V/60Hz, ochrana žebrovky proti korozi, - epoxidová povrchová úprava (EP), - lamely z hliníkové slitiny odolné mořské soli 57S/505 (SR), - měděné lamely, - povrchová úprava blygold (BY), - povrchová úprava F-coat (FC), elektrické vybavení, - bezpečnostní vypínač (S), - motory se zapojením na běžnou svorkovnici (CB), - základní rozvaděč (IP55) (B), - splňuje požadavky EMC elektromagnetické kompatibility, - kroková regulace ventilátorů (BP/BSP), regulace otáček ventilátorů (BFP/BSFP), frekvenční měnič (BI/BIC) ERC000CS 0 Alfa Laval si vyhrazuje právo na změnu údajů bez předchozího upozornění ENERGOEKONOM spol s ro, olkerova, CZ-50 8 Úvaly, Česká republika, Tel: , info@energoekonomcz, wwwenergoekonomcz

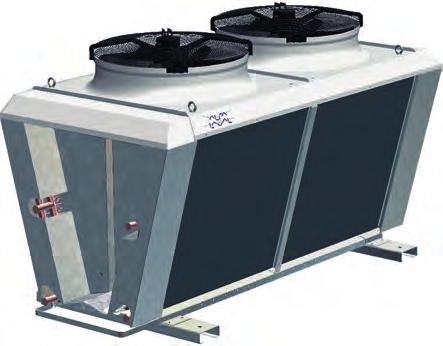

5 Alfa-V Single Row VDM Komerční suché chladiče typu V Všeobecné informace a použití Alfa Laval podporuje udržitelnost životního prostředí Proto byla nová řada chladičů Alfa-V Single Row vyvinuta v souladu s následujícími principy: množství odpadu bylo sníženo na minimum, úhel V-chladiče se svým mimořádným vedením vzduchu snižuje odpor žebrovky a tím přispívá ke snížení spotřeby ventilátorů Řada Alfa-V Single Row byla vyvinuta pro komerční chlazení a klimatizace Jejím hlavním účelem je odvádět malé až střední výkony za použití skromné zastavěné plochy Ve zpracovatelském průmyslu jsou suché chladiče vhodné pro chlazení různých procesních kapalin Výkony* * voda, EN08 0 až 50 k Inovativní konstrukce žebrovky založená na /8" měděných trubkách a vlnitých lamelách z hliníkového plechu zajišťuje vynikající přenos tepla s minimální náplní chladiva Standardní rozteč lamel je, mm Samostatná připojení umožňují nezávislý provoz obou žebrovek chladiče Příruby jsou z nerezové oceli podle ČSN EN 09- (UNI EN 09-) Skříň speciální ventilátory, - 80//60 (IP5) - EC motory ventilátorů, - stupeň krytí IP55, - motory ventilátorů pro provoz ve vysokých teplotách, - motory do výbušného prostředí, elektrické vybavení, - bezpečnostní vypínač, - motory se zapojením na běžnou svorkovnici, - splňuje požadavky EMC elektromagnetické kompatibility Kryt je vyroben z galvanizovaných plátů ocelového plechu a opatřen vrchním epoxidoým nátěrem (RAL900) Skříň je rozdělena do samostatných ventilátorových sekcí Motory ventilátorů Motory ventilátorů 00/50/ jsou dostupné ve dvou průměrech (800 & 90mm) Motory s vnějším rotorem, stupeň krytí IP 5 podle ČSN EN 6059 (DIN 0050) Termokontakty integrované ve vinutí spolehlivě chrání před tepelným přetížením Tyto motory jsouo dostupné v pěti úrovních hlučnosti: T=vysoký výkon, S=standardní, L=nízká, Q=tichý provoz, R=pro obytné prostory Motory jsou připojeny k jedné nebo více svorkovnicím Volitelné vybavení víceokruhové zapojení, nestandardní rozteč lamel, ochrana žebrovky proti korozi, - antikorozní povrchová úprava, - lamely z hliníkové slitiny odolné mořské soli 57S/505, sada pro adiabatické skrápění, tlumiče vibrací, Certi kace Všechny modely suchých chladičů jsou certi kovány v souladu s Eurovent Certify All Systém jakosti Alfa Laval je certi kován podle ISO 900 Všechny výrobky jsou vyrobeny v souladu s nařízeními CE a PED Návrhový tlak Návrhový tlak je 6 bar Každý výměník je testovaný stlačeným vzduchem Návrh Pro návrh suchých chladičů Alfa-V Single Row VDM se obraťte na místní zastoupení Alfa Laval ENERGOEKONOM spol s ro, olkerova, CZ-50 8 Úvaly, Česká republika, Tel: , info@energoekonomcz, wwwenergoekonomcz

6 Typ Přepravní rozměry Délka L mm Výška H mm Poč motorů Šířka mm Hmotnost kg Montážní lišty poč M mm M mm L H vstup výstup M M 00 Nastavitelné montážní lišty (krok 00 mm) M Popis kódu označení VDM S(E) Přednosti B D * AL CU * Suchý chladič řady Alfa-V Single Row Úroveň hlučnosti (T=vysoký výkon, S=standardní, L=nízká, Q=tichý provoz, R=pro obytné prostory, EC=EC motor ventilátoru) Průměr ventilátoru (80=800 mm, 90=90 mm) Počet ventilátorů (-6) Počet řad žebrovky (A=, B=, C=) Zapojení ventilátoru (D=trojúhelník, Y=hvězda) Elektrické příslušenství Materiál lamel/povrchová úprava (AL = hliník, EP = epoxidová úprava, FC = F-Coat, BY = Blygold) Rozteč lamel ( mm, 5 mm) Materiál trubiček (CU = měď) Další příslušenství ERC0096CS 0 vynikající charakteristiky úrovně hlučnosti, umožňuje instalaci i do obytných prostor, spolehlivý provoz, certi kace Eurovent, snadná instalace a údržba, vysoká energetická účinnost při nízkých nákladech na provoz, nastavitlené montážní opory, moderní design, robustní konstrukce s vysokou odolností proti korozi, dvouletá záruční doba Alfa Laval si vyhrazuje právo na změnu údajů bez předchozího upozornění ENERGOEKONOM spol s ro, olkerova, CZ-50 8 Úvaly, Česká republika, Tel: , info@energoekonomcz, wwwenergoekonomcz

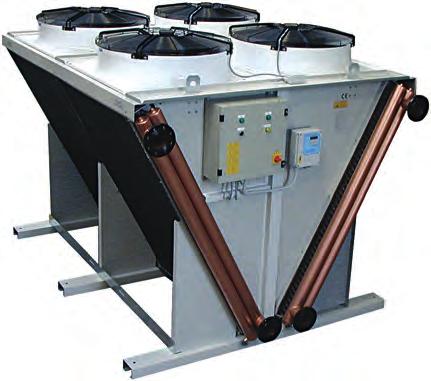

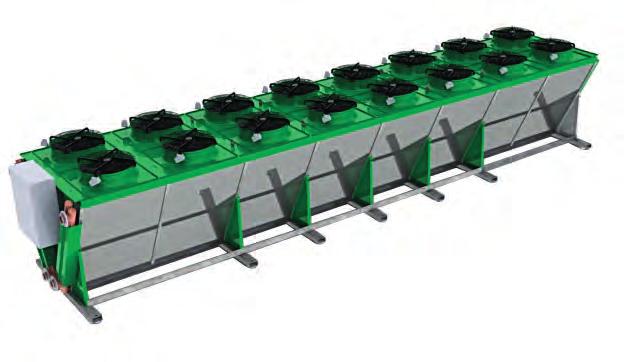

7 Alfa-V VDD / VDD6 / VDDY Průmyslové suché chladiče typu V Všeobecné informace a použití Řada Alfa-V zahrnuje široký sortiment suchých chladičů typu V pro klimatizace, chlazení a širokou škálu průmyslových aplikací Chladiče řady Alfa-V nabízejí vysoké výkony při malé zastavěné ploše Suché chladiče Alfa-V lze použít v aplikacích chlazení a klimatizace, dále v aplikacích jako je chlazení nemrznoucí směsi nebo k volnému chlazení V průmyslových aplikacích jsou suché chladiče vhodné k chlazení uzavřených okruhů různých procesních kapalin, například v potravinářském, energetickém nebo zpracovatelském průmyslu Výkony* 5 až600 k * voda, ČSN EN08 Inovativní konstrukce žebrovky zajišťuje vynikající přenos tepla Ve standardním provedení jsou suché chladiče vybaveny hladkými měděnými trubkami (/, /8 nebo 5/8 ) nebo nerezovými trubkami (5/8") Lamely jsou hliníkové nebo z materiálu odolného přímořskému prostředí AlMg5 Jsou dostupné ve dvou provedeních: Turbo lamely Industriální lamely (IF) pro maximální výkon pro dlouhodobý výkon Žebrovky jsou dostupné s různými tloušťkami a roztečemi lamel Skříň Rám má velmi pevnou konstrukci, která chrání před vibracemi a omezuje tepelnou roztažnost Rám i skříň jsou vyrobeny z galvanicky zinkovaných ocelových plátů (vysoká korozní odolnost), oboustranně opatřených bílým epoxidovým nátěrem RAL 900 Skříň je rozdělena do samostatných ventilátorových sekcí Opory jsou zhotoveny z galvanizované oceli Návrhový tlak Návrhový tlak je 6 bar Každý výměník je testovaný stlačeným vzduchem Návrh Návrh a nacenění se provádí pomocí návrhového softwaru Alfa Laval Návrh obsahuje všechny přísluné technické informace a rozměrový výkres Pro návrh suchých chladičů Alfa Laval se obraťte na místní zastoupení Alfa Laval Motory ventilátorů K dispozici jsou tři průměry ventilátorů (800, 90 a 000 mm) v pěti úrovních hlučnosti, napájení 00/50/ Motory s vnějším rotorem, stupeň krytí IP 5 podle ČSN EN 6059 (DIN 0050) Termokontakty integrované ve vinutí spolehlivě chrání před tepelným přetížením K dispozici jsou také EC motory ventilátorů Certi kace Všechny modely suchých chladičů jsou certi kovány v souladu s Eurovent Certify All Systém jakosti Alfa Laval je certi kován podle ISO 900 Všechny výrobky jsou vyrobeny v souladu s nařízeními CE a PED VDD 808 ENERGOEKONOM spol s ro, olkerova, CZ-50 8 Úvaly, Česká republika, Tel: , info@energoekonomcz, wwwenergoekonomcz

8 Volitelné vybavení Rozměry v mm Počet dvojic ventilátorů L* L* H víceokruhové zapojení, nestandardní rozteč lamel, ochrana žebrovky proti korozi, - antikorozní povrchová úprava, - lamely z hliníkové slitiny odolné mořské soli 57S/505, sada pro adiabatické skrápění, tlumiče vibrací, speciální ventilátory, - 80//60 (IP5) - EC motory ventilátorů, - stupeň krytí IP55, - motory ventilátorů pro provoz ve vysokých teplotách, - motory do výbušného prostředí, * L = VDD/VDD6, L = VDDY elektrické vybavení, - bezpečnostní vypínač, - motory se zapojením na běžnou svorkovnici, - rozváděč (IP55), - splňuje požadavky EMC elektromagnetické kompatibility, - kroková regulace ventilátorů, - regulace otáček ventilátorů, - frekvenční měnič H L IN OUT Přednosti Popis kódu označení VDD S(E) B D SK * AL CU * 9 0 Suchý chladič řady Alfa-V (VDD = standardní měděné trubičky, VDD6 = 5/8" měděné trubičky, VDDY = SS0 nerezové trubičky) Úroveň hlučnosti (T=vysoký výkon, S=standardní, L=nízká, Q=tichý provoz, R=pro obytné prostory, EC=EC motor ventilátoru) Průměr ventilátoru (80=800, 90=90, 00=000 mm) Počet dvojic ventilátorů ( až 8) Počet řad žebrovky (B=, C=) Zapojení ventilátorů (D=do trojúhelníku, Y=do hvězdy) SK = skid pro kontejner Elektrické vybavení Materiál lamel/povrchová úprava (AL = hliník, IF = průmyslové lamely, SR = AlMg5, EP = epoxidová úprava, FC = F-Coat, BY = Blygold) Rozteč lamel (,, 5, 0, mm) Materiál trubiček (CU = měď) Další příslušenství ERC0076CS 0 robustní konstrukce s vysokou odolností proti korozi, snížený objem náplně, příznivý poměr výkon / zastavěná plocha, v nabídce také se snadno čistitelnými průmyslovými lamelami, vynikající charakteristiky úrovně hlučnosti, umožňuje instalaci i do obytných prostor, spolehlivý výkon, certi kace Eurovent, snadná instalace a údržba, vysoká energetická účinnost při nízkých nákladech na provoz, dvouletá záruční doba Alfa Laval si vyhrazuje právo na změnu údajů bez předchozího upozornění ENERGOEKONOM spol s ro, olkerova, CZ-50 8 Úvaly, Česká republika, Tel: , info@energoekonomcz, wwwenergoekonomcz
