1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE Fakulta stavební Posuzování životního cyklu stavebních výrobků a budov Ing. Julie Hodková 2012

2 dopady staveb na životní prostředí

3 dopady staveb na životní prostředí Energie 25 40% Suroviny 30% Spotřeba vody Půda 10% 20% Zdroje Emise CO % Tuhé odpady 30 40% Zatížení Tekuté odpady 20% 0% 10% 20% 30% 40% 50% 60%

4 životní cyklus budovy od kolébky do hrobu

5 životní cyklus budovy - fáze Spíše zanedbáváme Umíme spočítat

6 provozní energie x svázaná energie bytový dům (1927), zděná, bez tepelné izolace současný bytový dům (1999), zděná nízkoenergetický dům (2002), hrázděná konstrukce GJ/m GJ/m2 200 GJ/m2 1: : : years years years vztaženo na 1m 2 podlahové plochy

7 životní cyklus stavebních materiálů - fáze Výroba je nejvýznamnější

8 Environmentální dopady v legislativě Normy z oblasti udržitelnosti budov - EN ,2,3,4 - nařízení Evropského parlamentu a Rady EU č. 305/2011 Normy týkající se environmentálních dat pro LCA budov - TNI CEN/TR kvalita dat - ČSN EN obecná pravidla EPD - ČSN EN použití EPD dat na úrovni budovy

9 definice pojmů kategorie dopadu & indikátory ekvivalentní emise (CO 2,ekv., a.j.) primární energie svázaná spotřeba energie svázaná produkce emisí (CO 2,ekv., SO 2,ekv., aj.)

10 kategorie dopadu HF freon NO 2 CH 4 CO 2 NH 3 SO 2 NO tetrachlor N 2 O HCl NO x HCFC SF 6 dopad na životní prostředí

11 kategorie dopadu SO 2 NO HF AP NO 2 CO 2 CH4 HCl NO x tetrachlor GWP N 2 O NH 3 materiály freon HCFC SF 6 ŽP půda energie POCP NP ODP kategorie dopadu

12 kategorie dopadu indikátor kategorie dopadu dopady CO 2 CFC HCFC CH 4 HC NO x globální oteplování (CO 2,ekv. ) poškozování ozónové vrstvy (CHC-11 ekv. ) fotochemický ozón (C 2 H 4,ekv. ) oteplování, regionální změny klimatu, extrémní změny počasí zvyšování UV záření, poškozování imunity dýchací potíže, poškozování rostlin SO 2 HCl okyselování prostředí (SO 2,ekv. ) poškozování půd a vod

13 dopady staveb na životní prostředí

14 indikátory kategorie dopadu Emise do vzduchu agregace Kategorie dopadu Zdroj: Anders C. Schmidt a kol.: A Comparative Life Cycle Assessment of Building Insulation Products made of Stone Wool, Paper Wool and Flax, Part 2: Comparative Assessment

15 emise CO 2 X CO 2,ekv. [kg/tj] Zdroj: GEMIS + česká databáze (CityPlan)

16 primární energie z neobnovitelných zdrojů primární energie konečná spotřeba energie není zvykem hodnotit reálnější vyjádření dopadu! PENB energetický audit

17 faktor energetické přeměny (FEP) těžba primárních energetických surovin výroba el. energie distribuce konečná spotřeba energie FEP - konverzní faktor = primární energie konečná spotřeba energie

18 konverzní faktor palivo faktor zemní plyn 1,4 elektrická energie - mix ČR 3,2 elektrická energie - fotovoltaika 0,2 elektrická energie - větrná energie 0,2 uhlí (hnědé, černé) 1,5 lehký topný olej 1,4 dřevěné pelety 0,15 kusové dřevo 0,05 bioplyn 0,12 Zdroj: GEMIS + česká databáze (CityPlan)

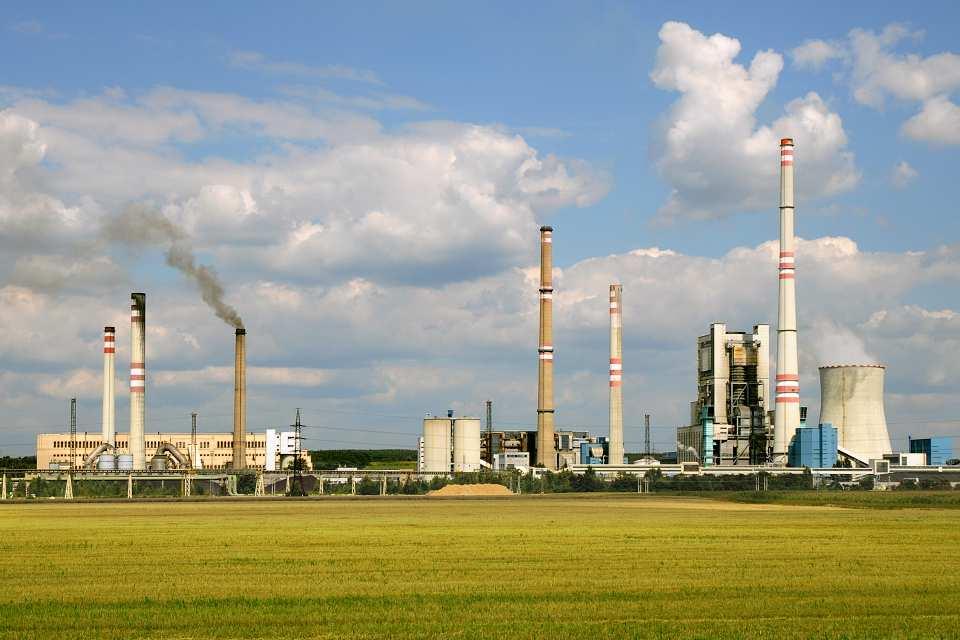

19 GEMIS data elektráren

20 konverzní faktor Zdroj: GEMIS + česká databáze (CityPlan)

21 emise CO 2,ekv. [g/mj] Zdroj: GEMIS + česká databáze (CityPlan)

22 emise SO 2,ekv. [g/mj] Zdroj: GEMIS + česká databáze (CityPlan)

23 primární energie a pasivní domy spotřeba tepla na vytápění 15 kwh/(m 2.a) primární energie max. 120 kwh/(m 2.a) pokud el. energie ze sítě 42 x 3,2 > 120 kwh/(m 2.a) není pasivní dům!

24 konečná spotřeba energie D 250 D 100 D 50 D 15 konečná spotřeba energie [kwh/(m2.rok)] přídatná spotřeba elektrické energie elektrospotřebiče vč. osvětlení TV vytápění

25 primární energie kwh/(m 2.a) 0 přídatná spotřeba elektrické energie elektrospotřebiče vč. osvětlení TUV vytápění D 250 ZE D 100 ZE D 50 ZE D 15 ZE D 250 EE D 100 EE D 50 EE D 15 EE D 250 PE D 100 PE D 50 PE D 15 PE D 250 PO D 100 PO D 50 PO D 15 PO spotřeba primární energie [kwh/(m2.rok)] Vysvětlivky: D100 ZE Zdroj energie pro ostatní Zdroj energie pro vytápění a přípravu TV Spotřeba tepla na vytápění v kwh/(m 2.a) Z zemní plyn E elektřina ze sítě P pelety O zelená elektřina

26 D 250 ZE D 100 ZE D 50 ZE D 15 ZE D 250 EE D 100 EE D 50 EE D 15 EE D 250 PE D 100 PE D 50 PE D 15 PE D 250 PO D 100 PO D 50 PO D 15 PO potenciál globálního oteplování emise CO2,ekv. [kg/(m2.rok)]

27 D 250 ZE D 100 ZE D 50 ZE D 15 ZE D 250 EE D 100 EE D 50 EE D 15 EE D 250 PE D 100 PE D 50 PE D 15 PE D 250 PO D 100 PO 473 D 50 PO D 15 PO potenciál acidifikace emise SO2,ekv. [kg/(m2.rok)]

28 svázaná spotřeba energie = spotřeba primární energie za celý životní cyklus výrobku = především spotřeba energie na těžbu surovin a výrobu finálního produktu svázané emise (CO 2,ekv., SO 2,ekv. aj.)

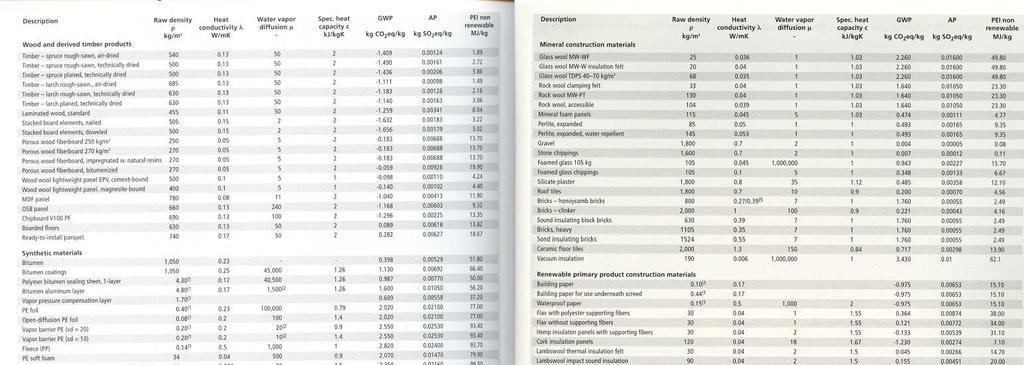

29 svázané hodnoty materiálů Spotřeba primární energie = svázaná spotřeba energie [MJ/kg] prostý beton pórobeton plná cihla malta písek, přírodní písek nepálená hlína - cihla (výroba v místě) nepálená hlína - cihla (dovoz) dřevovláknitá deska z měkého dřeva expandovaný polystyren extrudovaný polystyren ovčí vlna minerální vata řezivo, prkna PVC - podlahová krytina betonová taška měděný plech titan-zinkový plech PVC - izolační pás armovací ocel!!! Pozor, nelze mezi sebou porovnávat hodnoty na 1kg, vždy nutno porovnávat prvky se stejnou funkcí Zdroj: Waltjen, T.: Ökologischer Bauteilkatalog. Bewertete gängige Konstruktionen, Springer-Verlag/Wien 1999

30 svázané hodnoty materiálů Potenciál globálního oteplování = svázaná produkce emisí CO2,ekv. [kg/kg] prostý beton pórobeton plná cihla malta písek, přírodní písek nepálená hlína - cihla (výroba v místě) nepálená hlína - cihla (dovoz) dřevovláknitá deska z měkého dřeva expandovaný polystyren extrudovaný polystyren ovčí vlna minerální vata řezivo, prkna PVC - podlahová krytina betonová taška měděný plech titan-zinkový plech PVC - izolační pás armovací ocel!!! Pozor, nelze mezi sebou porovnávat hodnoty na 1kg, vždy nutno porovnávat prvky se stejnou funkcí Zdroj: Waltjen, T.: Ökologischer Bauteilkatalog. Bewertete gängige Konstruktionen, Springer-Verlag/Wien 1999

31 Příklad: svázané hodnoty materiálů 250 svázaná spotřeba energie [MJ/kg] % hliníkový plech hliníkový plech - recyklovaný Zdroj: Waltjen, T.: Ökologischer Bauteilkatalog. Bewertete gängige Konstruktionen, Springer-Verlag/Wien 1999

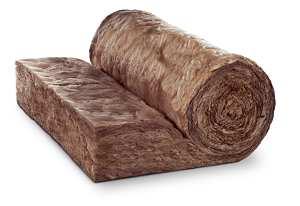

32 Příklad: skelná vata odpady 0% obal vč. likvidace 4% doprava 2% PEI surovina 6% pojivo 12% odpady z obalů odpady 5% 0% doprava 2% obal 1% GWP surovina 11% výroba 76% výroba 81%

33 environmentální parametry tepelné izolace!!! Pozor, nelze mezi sebou porovnávat hodnoty na 1kg, vždy nutno porovnávat prvky se stejnou funkcí, zde např. izolace splňující U=0,25 W/m2K!!! Zdroj: Mötzl, H., Zelger, T.: Öekologie der Dämmstoffe, Springer-Verlag/Wien 2000

34 environmentální parametry tepelné izolace Zdroj: Mötzl, H., Zelger, T.: Öekologie der Dämmstoffe, Springer-Verlag/Wien 2000

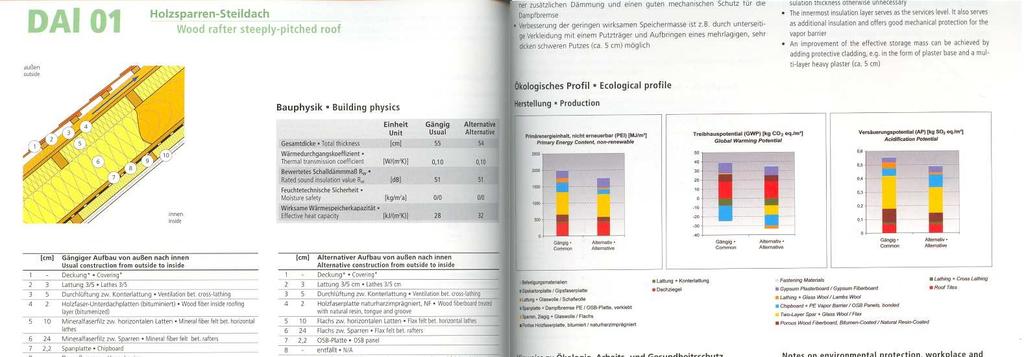

35 environmentální parametry tepelné izolace Zdroj: Österreichisches Institut für Baubiologie und Bauökologie:

36 důraz na jednotky pro srovnávání! Deklarovaná jednotka 1kg versus Funkční jednotka 1 m 2 Příklad: zateplení fasády, U izolace =0,15 W/(m 2.K) svázaná produkce emisí SO 2,ekv. (AP) - kg/m 2 svázaná spotřeba energie (PEI) - MJ/m 2 minerální vlna 258,9 589,9 expandovaný polystyren 212,7 793,7

37 stropní konstrukce embodied energie MJ/m2

38 databáze Název databáze Správce databáze Odkaz Ecoinvent (LCIA) Swiss Centre for Life Cycle Inventories GaBi (LCIA) PE International Environdec (EPD) Environdec INIES (EPD) Centre Scientifique et Technique du Bâtiment (CSTB) IBO Baustoffdatenbank (LCIA) ICE (LCIA) Ökobau.dat (LCIA) Österreichisches Institut für Baubiologie und Bauökologie (IBO) University of Bath Bundesministeriums für Verkehr, Bau und Stadtentwicklung IBU (EPD) Institut Bauen und Umwelt e.v. (IBU) CENDEC (EPD) Centrum environmentálních prohlášení Různé databáze = různé metodiky, zdroje, stáří dat, lokalizace, technologická reprezentativita.=>

39

40

41

42

43

44 Green Guide - BRE

45 Green Guide - BRE

46 databáze rozdíly v datech Rozdíly při posuzování budov dle různých databází =>

47 databáze rozdíly při posuzování budov Hodnocení environmentálních parametrů objektu dřevostavby 3 databáze: IBO, ICE, Ecoinvent Postup: pomocí výkazu výměr byl spočteny celkové hodnoty environmentálních indikátorů Rozdíly v hodnocení svázané energie (PEI [MJ]) konstrukcí dřevostavby dle různých databází Hodnocení dle databáze IBO Hodnocení dle databáze ICE Hodnocení dle databáze Ecoinvent Rozdíly v hodnocení potenciálu globálního oteplování (GWP [kg CO2,ekv.]) konstrukcí dřevostavby dle různých databází Hodnocení dle databáze IBO Hodnocení dle databáze ICE Hodnocení dle databáze Ecoinvent PEI [MJ] GWP [kg CO2,ekv.]

48 databáze rozdíly - upozornění Při nevhodném či nepodloženém výběru dat mohou být výsledná hodnocení neporovnatelná a ztrácí tak věrohodnost Porovnávat lze pouze data vypočtená dle jedné metodiky => často je dostačujícím postupem použití jedné databáze

49 databáze rozdíly potřeba národní databáze Data používaná k environmentálním hodnocením budov v ČR by měla pocházet z lokalizované databáze, zajištující dostatečnou kvalitu dat pomocí: jednotné metodiky získávání dat, zajišťující jejich konzistenci dat z primárních zdrojů data z měření v místě výroby vhodné geografické, technologické a časové reprezentativnosti => Nutnost lokalizované jednotné metodiky a databáze =>

50 Webový katalog materiálů a konstrukčních prvků pro novostavby a rekonstrukce obsahující technické i environmentální parametry, lokalizovaný pro ČR

51 Co je Envimat on-line pomůcka pro vytváření, hodnocení a porovnávání stavebních konstrukcí z hlediska environmentálních dopadů databáze environmentálních indikátorů stavebních materiálů a konstrukcí pro ČR Obecný cíl Envimatu Poskytnout environmentální data stavebních materiálů na českém trhu a umožnit veřejnosti s nimi interaktivně pracovat

52 Vývoj Od roku 2005 vývoj SBToolCZ na FSv ČVUT v Praze v rámci problematiky udržitelné výstavby V roce 2009 rešerše a koncept Envimatu potřeba dat pro SBToolCZ začátek projektu v roce 2010 v rámci Studentské grantové soutěže SGS 2011 funkční beta verze, finalizace uživatelského rozhraní 2012 plná funkční verze, použití při certifikacích SBToolCZ 2013 vývoj modulu pro komplexní výpočet celé budovy

53 Cíle Envimatu Lokalizovaná databáze stavebních výrobků Transparentní systém, který pomůže analyzovat rozdíly mezi stavebními prvky, a bude sloužit při optimalizaci konstrukcí Motivace architektů a projektantů k zohledňování environmentálních profilů materiálů při návrhu budov Zviditelnit výrobky, které mají nižší dopady na životní prostředí Motivovat výrobce k poskytování dat Zajistit vstupní data pro SBToolCZ Zvýšit povědomí veřejnosti o environmentálních aspektech a dopadech

54 Data v Envimatu v současnosti využívá především generická data ze švýcarské databáze Ecoinvent hranice systému Cradle to Gate v budoucnu bude využívat pouze specifická data z EPD výrobků používaných na českém trhu -> postupné nahrazování dat z Ecoinventu => lokalizovaná specifická data výrobků z daného trhu

55 Data v Envimatu - EPD Co je EPD? EPD = Environmental Product Declaration = Environmentální prohlášení o produktu jedná se o environmentální značení typu III dle ČSN ISO vychází z LCA a kvantifikuje environmentální vlivy produktů jednotná metodika daná pomocí jednotných pravidel PCR (Product Category Rules) porovnatelné, objektivní (ověření třetí stranou), důvěryhodné lokalizovaná specifická data výrobků z daného trhu data ověřená nezávislou třetí stranou!!!

56 Odbočka další environmentální značení environmentální značení typu I = ekoznačky Zaměřena pouze na vybrané téma například: zdravotní aspekty, obsah recyklovatelných materiály, konkrétní environmentální otázky (např. původ dřeva)

57 Odbočka další environmentální značení environmentální značení typu II = vlastní environmentální tvrzení Je nejvíce zneužívaným značením, protože velmi často se jako zákazníci setkáváme v reklamách s proklamací šetrnosti výrobku k životnímu prostředí. Ve většině případů se však jedná pouze o marketingové tvrzení výrobce, které není ověřené třetí nezávislou stranou (podle ČSN ISO ).

58 Data v Envimatu EPD - Příklad českého EPD

59 Data v Envimatu EPD - Příklad českého EPD

60 Data v Envimatu EPD - Příklad českého EPD

61 Data v Envimatu EPD - Jak se získávají? Analýza výroby v konkrétním závodě LCA výrobku Soubor základních dat ve formátu EPD Ověření EPD třetí stranou Schválení certifikačním orgánem Zápis do databáze Envimat

62 Data v Envimatu Hranice systému pro data - LCA používá hranice Cradle to Grave - pro stavební výrobky je ale nejvhodnější pouze Cradle to Gate (dle ČSN EN 15804), protože jejich využití za bránou výrobny není vždy stejné + eventuelně doprava na staveniště zvlášť

63 Data v Envimatu sledované parametry Environmentální Potenciál globálního oteplování - GWP [kgco2,ekv] Potenciál okyselování prostředí AP [gso2,ekv] Spotřeba primární energie PEI [MJ] Potenciál tvorby přízemního ozonu - POCP [kg C2H4,ekv.] Potenciál ničení ozonové vrstvy - ODP [kg R-11,ekv.] Potenciál eutrofizace prostředí - EP [kg PO4,ekv.] Fyzikální Objemová hmotnost ρ [kg/m3] Součinitel tepelné vodivosti λ [W/mK] Součinitel prostupu tepla U [W/m2K] Zvuková neprůzvučnost (konstrukce) Rw [db]

64

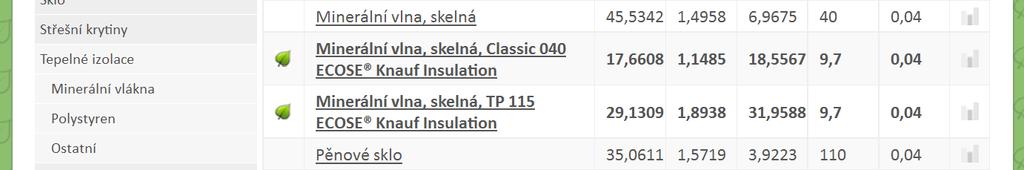

65 Funkce Envimatu katalog materiálů a konstrukcí c c

66 Funkce Envimatu porovnávání

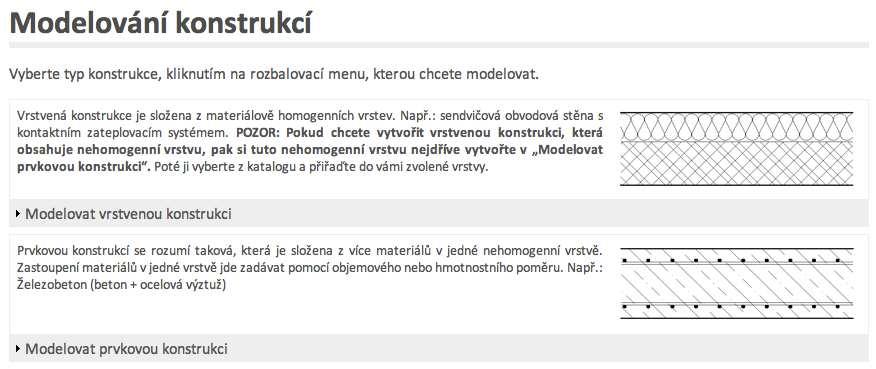

67 Funkce Envimatu tvorba vlastních materiálů a konstrukcí

68 Funkce Envimatu tvorba vlastních materiálů a konstrukcí

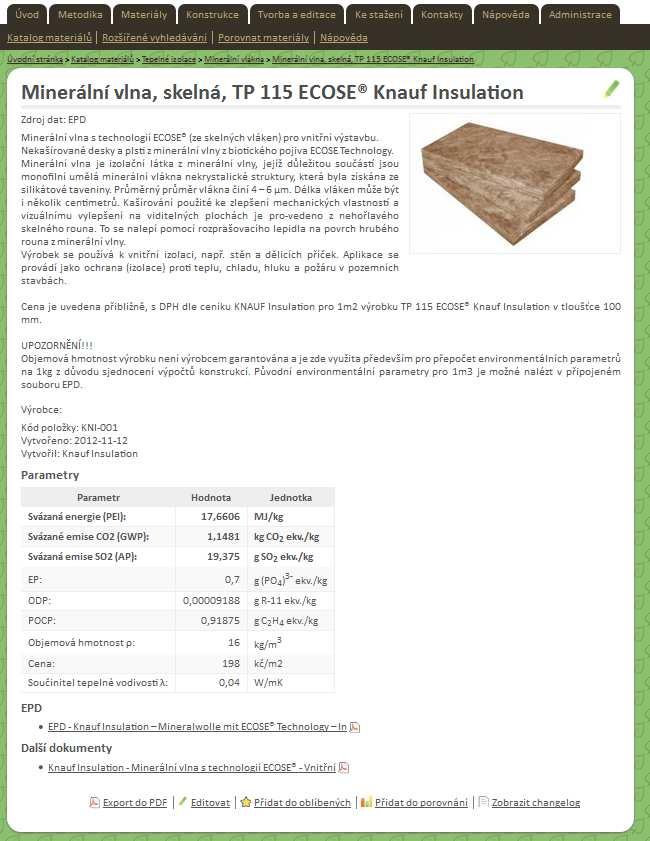

69 Funkce Envimatu zadávání dat z EPD

70

71 GEMIS Gesamt-Emissions-Modell Integrierter System freeware ( vyvinuto v Öko-Institutem v Darmstadtu spolupráce se zeměmi EU, USA, zaměření na energetiku, materiály, základem je rozsáhlá databáze materiálů a procesů zastoupení materiálů pro stavebnictví minimálně kvalitní data pro energetické vstupy do budovy

72 emise CO 2,ekv. [g/mj] Zdroj: GEMIS + česká databáze (CityPlan)

73 LCA Posuzování životního cyklu (Life Cycle Assessment)

74 historie přelom 60. a 70. let (USA) - ropná krize, metoda Zdroje a profilová analýza z hlediska ŽP (REPA), hodnocení výrobků z hlediska spotřeby energie a surovin počátek 80. let (Evropa) - zvýšený zájem o obaly - porovnávání různých druhů obalů, posouzení již během celého výrobního procesu (neposuzuje se likvidace), rozšíření sady sledovaných kritérií léta - posuzování (negativní) dopadu výrobků na ŽP během celého životního cyklu - metoda PLCA Product Life Cycle Assessment ) současnost - jsou již vytvořeny normy, na dalších se pracuje, existují databáze a programy

75 soubor norem Normy řady Environmentální management Posuzování životního cyklu ČSN EN ISO 14040:2006 Zásady a osnova ČSN EN ISO 14044:2006 Požadavky a směrnice ČSN ISO/TR 14047:2004 Příklady aplikace ISO ČSN P ISO TS 14048:2003 Formát dokumentace údajů ČSN ISO/TR 14049:2001 Příklady aplikace ISO pro stanovení cíle a rozsahu inventarizační analýzy

76 nové evropské normy Nové normy řady Udržitelnost staveb

77 nové evropské normy Nové normy řady Udržitelnost staveb ČSN EN Udržitelnost staveb Posuzování environmentálních vlastností budov Výpočtová metoda ČSN EN Udržitelnost staveb Environmentální prohlášení o produktu Základní pravidla pro produktovou kategorii stavebních produktů

78 nové evropské normy životní cyklus Nové normy řady Udržitelnost staveb ČSN EN Udržitelnost staveb Posuzování environmentálních vlastností budov Výpočtová metoda ČSN EN Udržitelnost staveb Environmentální prohlášení o produktu Základní pravidla pro produktovou kategorii stavebních produktů

79 schéma posuzování životního cyklu

80 definice cílů a rozsahu Stanovení funkční jednotky co chceme posuzovat a proč? - cíl LCA např. porovnávání x optimalizace výroby

81 definice cílů a rozsahu Stanovení hranice systému kam až se v hodnocení zajde? Které fáze životního cyklu se zahrnou? Bude se hodnotit i amortizace strojů, které jsou určeny k těžbě a dopravě primárních materiálových surovin? Bude se hodnotit spotřeba energie a vody na staveništi? Budou se hodnotit veškeré konstrukce, nebo třeba jenom konstrukce hrubé stavby? Jak moc detailně se bude hodnotit provozní fáze? Bude se zahrnovat fáze odstranění?

82 definice cílů a rozsahu Stanovení hranice systému kam až se v hodnocení zajde?

83 stanovení cílů a rozsahu Zahrnutí likvidace spálení vylepší energetickou bilanci! Zdroj: Ing. František Vörös, Sdružení EPS ČR: Environmentální prohlášení o produktu (EPD) pro tři kategorie izolací EPS

84 inventarizační analýza LCI (Life Cycle Inventory) Schematické znázornění všech materiálových a energetických toků v hodnoceném systému Sběr dat Kvantifikace těchto toků

85 technologický postup kamenná vlna Zdroj: Anders Schmidt, Ph.D., FORCE Technology: Porovnání hodnocení životních cyklu tří izolačních materiálů

86 Zdroj: EPD KB Bloky inventarizační analýza - kvantifikace

87 inventarizační analýza LCI budovy dopad na ŽP (toky energie, materiálů, emisí, ) Svázané hodnoty materiálů? Dopady plynoucí z energetické náročnosti provozu (PENB) realizace provoz demolice těžba doprava výroba doprava realizace údržba, obnova, modernizace, rekonstrukce, sanace, demontáž,doprava, recyklace, odpad

88 posouzení dopadů životního cyklu LCIA (Life Cycle Impact Assessment) Data z LCI seskupení do kategorií dopadu dle zvolené metodiky LCIA a charakterizačních faktorů U našich hodnocení seskupování odpadá, užíváme již data z kategorií dopadu.

89 LCIA budovy - příklad PEI [MJ/(m 2.a)] GWP [kg CO 2,ekv. / (m 2.a)] Výstavba materiály a konstrukce 118,0 11,6 Provozní fáze spotřeba energie 1 152,4 101,5 Celkem 1 270,4 113,1

90 interpretace (výklad) životního cyklu multikriteriální problém = srovnání nesrovnatelného stanovení vah (důležitosti) mezi jednotlivými kritérii citlivostní analýza transparentnost! závěry a doporučení

91 obvyklé LCA indikátory Spotřeba neobnovitelné/obnovitelné energie (PEInre/re) - MJ Potenciál globálního oteplování (GWP) - CO 2, eq. Potenciál okyselování prostředí (AP) - SO 2,eq. Potenciál eutrofizace prostředí (EP) PO 4,eq. Potenciál ničení ozonové vrstvy (ODP) R-11 eq. Potenciál tvorby přízemního ozonu (POCP) - C 2 H 4 Spotřeba primární energie

92 nástroje založené na metodice LCA liší se rozsahem, podrobností, zaměřením, hranicemi systému, SimaPro GaBi 4 Athena GEMIS EcoPro LCAiT BEES Athena GEMIS

93 omezení a problémy aplikace LCA Možnosti stanovení různých předpokladů během provádění LCA (např. určení hranic systému, výběr kategorií dopadu) předurčují subjektivní hodnocení a jejich výsledky. Aplikace LCA na budovy a obecně na výrobky s dlouhým a komplikovaným životním cyklem je problematická z hlediska rozmanitého chování výrobku v budoucnu a jeho nemožné přesné predikce. Přesnost výsledků hodnocení může být omezena dostupností odpovídajících dat nebo jejich kvalitou. Pokud je použitý výrobek recyklován tak, že se mění jeho funkce, dochází ke spojení s dalším životním cyklem není tak zřejmé, do jaké hloubky má být recyklace zahrnuta do původního životního cyklu.

94 použití LCA vývoj a zlepšování výrobků porovnání různých výrobků - výběr toho výrobku, jehož životní cyklus poškozuje ŽP nejméně strategické plánování marketing, ovlivňování veřejného mínění eco-labeling označení ekologicky šetrných výrobků (tedy i staveb) EPD

95 příklady

96 těžba užívání demolice doprava výroba výstavba budova A roky toky energie, emisí,... rekonstrukce rekonstrukce budova B

97 projekt MPO ( ) STANDARDNÍ (REFERENČNÍ) DOMY UDRŽITELNÉ DOMY

98 REFERENČNÍ BYTOVÝ DŮM GJ toky primární energie a emisí CO 2 primární energie operating energy embodied energy emise CO 2 UDRŽITELNÝ BYTOVÝ DŮM GJ operating energy embodied energy kg CO kg CO operating emissions CO2 embodied CO2 operating emissions CO2 embodied CO2

99 provozní energie x embodied energie provozní primární energie [GJ/(m 2 a)] 3,0 2,5 2,0 1,5 1,0 0,5 panelové budovy BD DYGRYN staré budovy BD JECNA T06 B - VEZ T06 B - PK CHYNE T06 B - MB T06 B - BL ZS CERCANY BD DVOULETKA VVU-ETA_W DENMARK VVU-ETA_A BD REF RD REF RD PH UBD DENMARK_s UNETICE URD RD PASSIVE BD RUBESOVA RD BABINA RD FRV - MB BD VYSEHRADSKA současné budovy nízkoenergetické budovy 0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 svázaná spotřeba (embodied) energie [GJ/m 2 ] hodnoty vztaženy na 1 m 2 podlahové plochy

100 Pasivní dřevostavba INB 2010

101 příadová studie sanace bytového fondu operating primary energy [GJ/(m 2 a)] 3,0 2,5 2,0 1,5 1,0 0,5 panel buildings BD DYGRYN UBD low-energy buildings old buildings BD JECNA T06 B - VEZ T06 B - PK T06 B - MB T06 B - BL VVU-ETA_W VVU-ETA_A URD ZS CERCANY BD DVOULETKA UNETICE BD REF RD REF RD PH RD PASSIVE 0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 embodied energy [GJ/m 2 ] present buildings BD RUBESOVA RD BABINA RD FRV - MB BD VYSEHRADSKA possible stage after refurbishment values related to m 2 of the floor area

102 LCA - stěnové konstrukce Celková spotřeba primární energie během dvaceti let provozu při vytápění zemním plynem (vztaženo na 1 m 2 obvodové stěny) spotřeba primární energie po 20ti letech [MJ/m2] X A1 A2 A3 B1 B2 B3 C1 C2 C3 D1 D2 D3 E1 E2 E3 svázaná spotřeba energie provozní primární energie
