1

2 Standardní součásti - Obousměrný FM vysílač a přijímač - Komunikační dosah až 800 metrů - Vícebarevný LED indikátor spuštění alarmu - Vodotěsný dálkový ovladač - Hlavní ovládací modul (HOM) se systémem ultra nízkého odběru proudu - Vestavěný akcelerometr - Ochrana zapalování - Dálkové ovládání senzorů - Spořič baterie s úsporným režimem - Pasivní obrana - Volitelná možnost aktivace / deaktivace - Vestavěná 125 db multifonní siréna - Dálkové spuštění výstražného alarmu - Aktivace s jemným pípnutím Volitelné vybavení - Senzor okolního pohybu (SN-5) miniaturní vícestupňový mikrovlnný senzor, který zachytí pohyb okolo motocyklu - Datový výstup pro budoucí rozšíření. - Záložní baterie (BAT-5) prvek vestavěné záložní baterie, umožňující fungování sirény a vysílače i po přerušení elektrického obvodu motocyklu. - Originální sada konektorů konektory stylu OEM, které snadno připojíte ke kabelům motocyklu. Sady konektorů existují pro dané modely motocyklů. 1

3 Obsah Instalace - Seznam prvků.. str. 3 - Postup při instalaci... str. 3 - Umisťování součástí... str. 4 - Barevné značení..... str. 4 - Propojení.. str. 5 - Použití T-tap konektorů.... str. 6 Uživatelský průvodce - Pokyny k nabíjení ovladače.. str. 7 - LED panel stavu přijímače.... str. 7 - LED dosahu... str. 7 - Používání ovladače.. str. 8 - Podněty ke spuštění alarmu... str. 9 - Nastavení senzoru G.... str Výběr druhu poplachu.... str Baterie ovladače.. str Spořič baterie motocyklu.. str. 11 Pokyny k volitelnému vybavení - Senzor okolního pohybu (SN-5).... str Záložní baterie (BAT-5)... str Datový výstup..... str. 13 Záruka - Záruka..... str Pravidla FCC str Kontaktní informace..... str. 15 2

4 Instalace Seznam dílů Postup při instalování Před zahájením instalace bezpečnostního systému doporučujeme věnovat čas pečlivému pročtení instalačního návodu a řádnému naplánování samotné instalace. Díky naplánování budete schopni vybrat nejlepší postup pro umístění, zabezpečení a připojení systému na specifický typ vašeho motocyklu. Přestože instalace není složitá, pro správné fungování systému je nutno dodržet několik zásadních kroků : 1. Zkontrolujte, zda je baterie motocyklu plně nabitá a překontrolujte stav všech elektrických obvodů. 2. Prohlédněte konstrukci a rozmístění součástí motocyklu, abyste správně rozhodli, kam umístíte jednotlivé části bezpečnostního systému. 3. Ujistěte se, že žádné pohyblivé části motocyklu neohrožují součásti nebo kabely systému. 4. Neveďte kabely přes ostré hrany, které by mohly způsobit přerušení nebo zkrat. 5. Neumisťujte součásti systému do blízkosti oblastí vysokých teplot jako je například výfukové potrubí apod. 6. Ponechejte kabelům ve všech místech zapojení alespoň 3cm volnost, aby se tak předešlo riziku rozpojení v důsledku vibrací. 7. Vyberte vhodné místo pod sedadlem nebo v bočním krytí. Zde umístěte HOM použitím oboustranné lepící pásky Velcro nebo kabelovými úchyty. Ujistěte se, zda není jednotka viditelná nebo snadno dostupná. 3

5 Umístění součástí systému Vyberte vhodné místo pod sedadlem nebo v bočním krytí. Zde umístěte HOM použitím oboustranné lepící pásky Velcro nebo kabelovými úchyty. Ujistěte se, zda není jednotka viditelná nebo snadno dostupná. Vedení anténního kabelu HOM obsahuje 45 cm dlouhý anténní kabel. Prvních 30 cm je koaxiální kabel, zbývajících 15 cm je přijímací anténa. Při umisťování antény se snažte aby nevedla kolem kovových součástí. Pro nejlepší fungování je dobré vést ji co nejvíce vertikálně a nezakrývat ji. Kabelové spoje Systém obsahuje jednu sadu kabelů (HAR-1a) kterou připojíte přímo na HOM. Kabely mají tři zásuvky : jedna pro konektor GEN-1a, jedna je pro volitelný konektor SN-5 a jedna je určena pro datový výstup pro možnost budoucího rozšíření. Poznámka: Všechny konektory jsou nezaměnitelné a dají se zapojit jen jedním způsobem. Sada hlavních kabelů Poznámka: Pokud používáte tovární sadu konektorů, neřiďte se prosím touto částí a postupujte dle instrukcí dodaných spolu se speciální sadou. Hlavní sada kabelů je složena ze dvou kabelových pásů. Jeden je označen (HAR-1a) a druhý je označen (GEN-1a). Zapojte bílý 4 kolíkový konektor z (HAR-1a) do příslušného 4 kolíkového konektoru na (GEN-1a). (HAR-1a) má dále vodotěsný konektor který zapojíte do HOM. Kabely by měly být zapojeny následovně: HAR-1a Černý kabel s pojistkou a kruhovým zakončením na kladný pól baterie (+). GEN-1a Černý kabel uzemnění (-). Oranžový kabel ke kabelu zadního světla nebo k jinému kabelu který je pod proudem když je zapnuto zapalování. (Poznámka: jde o připojení alarmu, toto propojení nezpůsobuje blikání zadního světla.) Barevné značení: Uzemnění (-) Zadní světlo Honda Zelený kabel Hnědý kabel Kawasaki Černý kabel Červený kabel Suzuki Černo/Bílý kabel Hnědý kabel Yamaha Černý kabel Modrý kabel Harley Davidson Černý kabel Modrý kabel 4

6 Schéma propojení Poznámka: Připojte (HAR-1a) sadu kabelů k HOM teprve až po dokončení instalace. Pokud budete vyměňovat baterii, odpojte tento konektor jako první. Připojte jej zpět terve po připojení obou pólů baterie. Poznámka: Při zapojení sady kabelů (HAR-1a) by měla siréna pípnout. Pokud se tak nestane,překontrolujte pojistku a konektory baterie (+) a uzemnění (-). 5

7 Použití T-tap konektorů 1) Umístěte samičí T-tap konektor přes kabel, uzavřete a tlakem zacvakněte. 2) Nyní zasuňte samčí T-tap konektor do příslušného zámku na konci samičího konektoru. 6

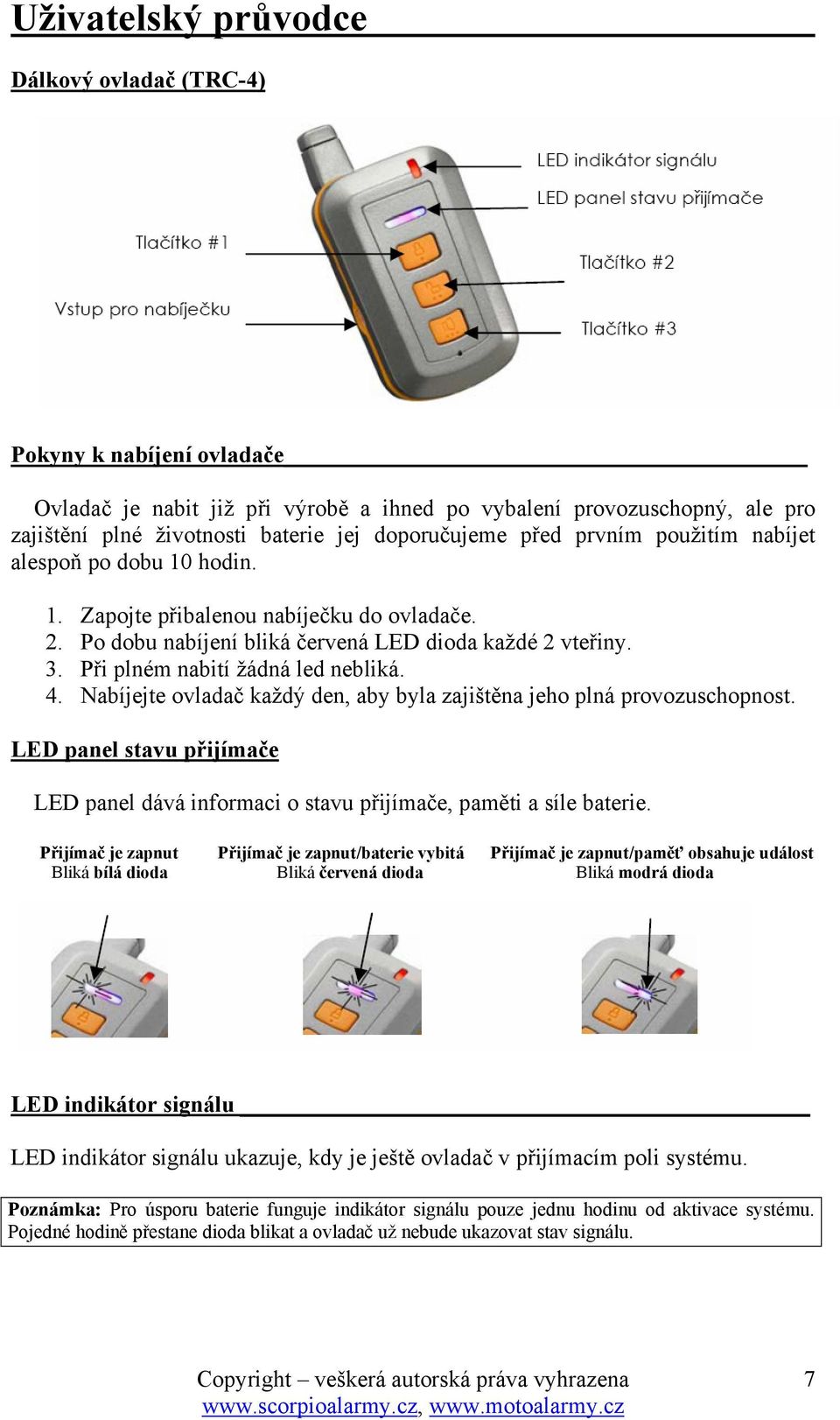

8 Uživatelský průvodce Dálkový ovladač (TRC-4) Pokyny k nabíjení ovladače Ovladač je nabit již při výrobě a ihned po vybalení provozuschopný, ale pro zajištění plné životnosti baterie jej doporučujeme před prvním použitím nabíjet alespoň po dobu 10 hodin. 1. Zapojte přibalenou nabíječku do ovladače. 2. Po dobu nabíjení bliká červená LED dioda každé 2 vteřiny. 3. Při plném nabití žádná led nebliká. 4. Nabíjejte ovladač každý den, aby byla zajištěna jeho plná provozuschopnost. LED panel stavu přijímače LED panel dává informaci o stavu přijímače, paměti a síle baterie. Přijímač je zapnut Přijímač je zapnut/baterie vybitá Přijímač je zapnut/paměť obsahuje událost Bliká bílá dioda Bliká červená dioda Bliká modrá dioda LED indikátor signálu LED indikátor signálu ukazuje, kdy je ještě ovladač v přijímacím poli systému. Poznámka: Pro úsporu baterie funguje indikátor signálu pouze jednu hodinu od aktivace systému. Pojedné hodině přestane dioda blikat a ovladač už nebude ukazovat stav signálu. 7

9 V dosahu Bliká zelená dioda Mimo dosah Bliká červená dioda Pokyny k používání ovladače Následující pokyny předpokládají že jste v dosahu motocyklu. Aktivace Stiskněte klávesu 1, siréna 3x pípne. Ovladač ohlásí 2 pípnutí a bílá dioda bliká, že přijímač je zapnut. Dioda signálu pak bliká zeleně. Systém je aktivován. Deaktivace Stiskněte klávesu 2, siréna 1x pípne. Ovladač ohlásí 1 pípnutí a poté se ozve ještě jedno dlouhé pípnutí. Červená dioda stavu přijímače se na chvíli rozsvítí a přijímač se vypne. Systém je deaktivován. Aktivace s volitelným senzorem okolního pohybu Stiskněte klávesu 3, siréna 4x pípne. Ovladač ohlásí 2 pípnutí a bílá dioda bliká, že přijímač je zapnut. Dioda signálu pak bliká zeleně. Systém je zajištěn a senzor okolního pohybu aktivován. 8

10 Aktivace bez sirény / pouze sledování Stiskněte zároveň klávesy 1 a 3, siréna 5x pípne. Ovladač ohlásí 2 pípnutí a bílá dioda bliká, že přijímač je zapnut. Dioda signálu pak bliká zeleně. Systém je zabezpečen ale siréna je vypnuta pro tichý poplach. Aktivace bez sirény a volitelného senzoru okolního pohybu / pouze sledování Stiskněte zároveň klávesy 2 a 3, siréna 4x pípne. Ovladač ohlásí 2 pípnutí a bílá dioda bliká, že přijímač je zapnut. Dioda signálu pak bliká zeleně. Systém je zabezpečen, ale siréna a senzor pohybu jsou vypnuty. Zapnutí/vypnutí výstrahy V režimu zabezpečení stiskněte klávesu 3 pro funkci výstrahy. Siréna se zapne. Opětovným stisknutím klávesy 3 výstrahu vypnete a systém zůstane aktivován. Podněty ke spuštění alarmu Při spuštění alarmu začne houkat siréna. Na ovladači začnou na několik sekund blikat všechny tři diody LED panelu, poté kombinace diod panelu zobrazí následující zprávy: Krátký alarm Krátký alarm zahrnuje aktivaci senzorů otřesu a okolního pohybu. 1. Pokud dojde k otřesu nebo bude alarm spuštěn senzorem okolního pohybu, siréna bude houkat 5 vteřin. - Bílá, červená a modrá dioda na panelu ovladače postupně blikají ve vteřinových intervalech. To zároveň doplní tři pípnutí a vibrace ovladače. Toto se zopakuje 2x. Plný alarm Plný alarm zahrnuje aktivaci senzorů zapalování a náklonu. 1. Při naklonění motocyklu nebo zapnutí zapalování bude siréna houkat 30 vteřin. 9

11 - Bílá, červená a modrá dioda na panelu ovladače blikají zároveň ve vteřinových intervalech. To zároveň doplní tři pípnutí a vibrace ovladače. To se zopakuje 6x. Poznámka: Po spuštění alarmu a následném dokončení houkání sirény zůstane systém aktivní a připravený ohlásit další útoky. Modrá dioda na ovladači bude signalizovat že proběhl poplach. Nastavení citlivosti senzoru G Zapněte zapalování, držte stisknutou klávesu 3 a zároveň vypněte zapalování, uvolněte klávesu 3. Siréna zapípá podle aktuálního nastavení úrovně citlivosti. -zvýšení citlivosti stiskněte klávesu 1.5 pípnutí = úroveň 5 (maximum) -snížení citlivosti stiskněte klávesu 2..1 pípnutí = úroveň 1 (minimum) Pro uložení změn a odchod z nastavení citlivosti stiskněte klávesu 3. Pro odchod bez uložení změn zapněte a vypněte zapalování. Volba aktivace alarmu Systém nabízí dva režimy aktivace. Manuální vyžaduje aktivaci pokaždé, kdy je vyžadována. Režim automatický aktivuje alarm sám 60 vteřin po vypnutí zapalování. Systém je nastaven na manuální režim. Pro přepnutí na automatický: 1. Zapněte zapalování 2. Podržte stisknutou klávesu 1 až siréna pípne, pak klávesu uvolněte. 3. Aktuální režim aktivování oznámí siréna - manuální aktivace siréna pípne 2x - automatická aktivace siréna pípne 3x 4. Pro změnu zpět postupujte znovu od kroku 2. Informace o baterii ovladače Ovladač se automaticky zapíná kdykoli je systém aktivován. Pro udržení dobrého stavu baterií by měl být ovladač vypnut v době, kdy není používán, nebo když je delší dobu mimo dosah vysílání. Vypnutí ovladače Podržte stisknutou klávesu 2 až ovladač pípne a červená dioda na panelu se rozsvítí a zhasne. Ovladač je vypnut. 10

12 Fáze vybité baterie Při pravidelném používání doporučujeme ovladač dobíjet každodenně. Pokud jej nedobíjíte každý den, prochází následujícími fázemi: Baterie vybitá: Pokud je baterie vybitá, bliká červená dioda na LED panelu. Ovladač by měl být co nejdříve nabit. Vypnutí ovladače: Pokud není ovladač nabíjen, po určité době (průměrně 7 dní) se vypne. V této fázi se bude ovladač vypínat po každém aktovování alarmu. Neodpovídá: Když baterie není dobíjena a veškera energie je vyčerpána. Ovladač přestane reagovat a musí být plně nabit, aby mohl znovu fungovat. Spořič baterie motocyklu s režimem spánek - Pokud je zapnut senzor okolního pohybu a alarm je aktivován déle než 10 dnů, systém automaticky vypne senzor okolního pohybu. - Pokud je alarm aktivován déle než 30 dnů, systém automaticky vypne příjem signálu. Ovladač nebude schopen dávat systému pokyny, ale alarm zůstane aktivován a bude chránit motocykl. - Pro deaktivaci alarmu spusťte alarm a následně stiskněte klávesu 1. 11

13 Senzor okolního pohybu (SN-5) Zapojení SN-5 Senzor okolního pohybu používá vysokofrekvenční mikrovlnnou technologii pro detekci pohybu hmot okolo motocyklu. Signál může procházet sedadlem, sklem, kůží a plastem, ale ne kovem. Doporučujeme umístit senzor pod sedadlo co nejblíže středu motocyklu. Dodávaným systémem lepících pásek Velcro můžete senzor upevnit na horní část baterie nebo jakýkoli rovný povrch. Ujistěte se, zda horní strana senzoru směřuje vzhůru. Umístěte senzor oblasti co nejdále od HOM. Nastavení senzoru Přestože je senzor nastaven již při výrobě, může se vyskytnout potřeba doladit citlivost dle vašeho vlastního používání. 1. Postavte se asi 2 metry od motocyklu a aktivujte systém. 2. Jděte směrem k motocyklu a pokuste se přeplazit přes něj. Jakmile senzor rozezná pohyb, siréna se pomalu rozezní. Když se vrátíte zpět, siréna přestane houkat. Pokud se nadále přibližujete k motocyklu, siréna začne houkat rychleji a rychleji až přejde k plnému alarmu. 3. Citlivost může být upravena po odejmutí plastikové krytky pootočením šroubu. Pro zvýšení citlivosti točte ve směru hodinových ručiček. Pro snížení točte na opačnou stranu. 4. Senzor okolního pohybu má ovladač vnitřního seřízení, který byl nastaven při výrobě. Tento ovladač by měl být měněn jen pokud nelze senzor řádně nastavit podle kroku 3. Volejte prosím vašeho prodejce. Poznámka: nezvyšujte citlivost přes polovinu, mohlo by docházet k planým poplachům. 12

14 Záložní baterie (BAT-5) Záložní baterie zajišťuje schopnost systému vysílat informace a aktivovat sirénu v případě přerušení elektrického obvodu. Pokud kdykoli při aktivovaném alarmu dojde k přerušení průtoku elektřiny, baterie se zapojí, ovladači bude vyslán plný poplach a siréna bude houkat ve 25 vteřinových přírůstcích. Pokud nedojde k obnovení proudu, bude alarm upozorňovat po dobu šesti cyklů. Poznámka: Systém musí být správně nainstalován minimálně 12 hodin předočekávanym použitím, aby baterie byla plně provozuschopná. Pro kontrolu stavu záložní baterie aktivujte systém klávesou 1. - Pokud alarm pípne 3x, baterie je v dobrém stavu. - Pokud pípne jen 2x, baterie není zcela nabita Poznámka: Pokud alarm pípne jen 2x a baterie byla řádně připojena déle než 12hodin, je třeba vyměnit baterii. (Pro informace o výměně kontaktujte prodejce). Datový výstup Soucástí tohoto systému je datový výstup, určený pro budoucí rozšíření. Tato část je úmyslně ponechána prázdná. 13

15 Záruka Bezpečnostní produkty, vyráběné firmou Scorpio, mají 2-letou záruční dobu (od data zakoupení). Ta zahrnuje veškeré součásti a příslušenství vyráběné společností Aritronix Ltd. Následující odstavce popisují pravidla záruky. Co zahrnuje záruka? Záruka se vztahuje na vady materiálu a závady vzniklé při výrobě koncových hardwarových produktů a volitelného příslušenství dodávaného firmou Scorpio. Co záruka nezahrnuje? Tato záruka se nevztahuje na kosmetické vady, poškození a selhání způsobená vyšší mocí závady vzniklé : - Vnější příčinou jako je nehoda, zneužití, špatné použití nebo poškození elektrickým proudem. - Použití, které by bylo v rozporu s pokyny k produktu nebo jeho modifikacím. - Chyba při sledování pokynů k produktu - Závady způsobené použitím příslušenství, součástek nebo dílů, které nejsou vyrobeny nebo schváleny firmou Scorpio. Co dělat při odhalení závady na produktu Scorpio? Nejprve kontaktujte svého prodejce. (Bude požadován doklad o zaplacení a informace o produktu a motocyklu). Po uznání nároku na reklamaci bude sepsána žádost o reklamaci. FCC poznámka Toto zařízení je v souladu s částí 15 pravidel FCC. Jeho provoz splňuje následující dva požadavky: (1) Toto zařízení nesmí mít škodlivé účinky a (2) Toto zařízení musí být odolné vůči vnějším vlivům, které by mohly způsobit nežádoucí projevy. Změny, provedené bez souhlasu strany, odpovědné za reklamace, mohou vést ke zrušení oprávnění používat toto zařízení. 14

16 Kontaktní informace Pro technickou podporu pro jakoukoliv část tohoto manuálu nebo při reklamacích prosím kontaktujte svého prodejce. Ing. Pavel Suchánek Oficiální dovozce pro Českou republiku Tel:
