Ponorné čerpadlo PUMPA INOX VLTAVA V a 400V

Transkript

1 Typ (štítkový údaj) Vyskladněno z velkoobchodního skladu PUMPA Brno, a.s. ZÁRUČNÍ LIST NÁVOD K MONTÁŽI A OBSLUZE Ponorné čerpadlo PUMPA INOX VLTAVA V a 400V Výrobní číslo (štítkový údaj) Tyto údaje doplní prodejce při prodeji Před prvním použitím si pročtěte návod k obsluze Datum prodeje Poskytnutá záruka (v měsících) od data prodeje 24 Záruka je poskytována při dodržení všech podmínek pro montáž a provoz, uvedených v tomto dokladu. Název, razítko a podpis prodejce Mechanickou instalaci přístroje provedla firma (název, razítko, podpis, datum) Elektrickou instalaci přístroje provedla odborně způsobilá firma (název, razítko, podpis, datum) Mechanické nebezpečí u čerpadla Elektrické nebezpečí u čerpadla Bezpečnostní sdělení z důvodu bezpečnosti provozu čerpadla Pří údržbě nebo servisu, vypni z el. přívodu ponorné čerpadlo. Při přerušení dodávky elektrické energie stroj odpojte od sítě hlavním vypínačem. Pokračovat v práci na stroji je možné až po obnovení dodávky elektrické energie. Odbornou údržbu a seřizování může provádět jen oprávněná, odborná a poučená osoba Veškeré seřizovací úkony provádějte pouze odpovídajícím a bezpečným postupem Opravy a údržbu provádějte na stroji s vypnutým a uzamčeným hlavním vypínačem a uzavřeném přívodu všech médií Typ jištění (hodnota): Vydání k (rev.5)

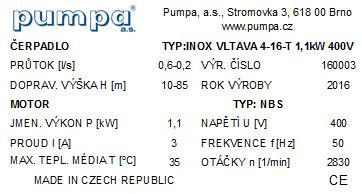

2 Děkujeme Vám, že jste si zakoupili tento výrobek a žádáme Vás před uvedením do provozu o přečtení tohoto Návodu pro montáž a obsluhu. Obsah str. 1. BEZPEČNOST SOUHRN DŮLEŽITÝCH UPOZORNĚNÍ NESPRÁVNÉ POUŽITÍ 3 2. VÝROBNÍ ŠÍTEK PONORNÉHO ČERPADLA 3 3. OBECNÉ INFORMACE POUŽITÍ ČERPANÉ KAPALINY MAXIMÁLNÍ TEPLOTY KAPALINY CHLAZENÍ 4 4. DOPRAVA A SKLADOVÁNÍ SKLADOVACÍ TEPLOTA OCHRANA PROTI MRAZU 4 5. ELEKTRICKÉ PŘIPOJENÍ OBECNĚ JIŠTĚNÍ A OCHRANA MOTORU UZEMNĚNÍ OCHRANA PŘED ÚDEREM BLESKU PŘÍKLADY PŘIPOJENÍ 5 6. MONTÁŽ ČERPADLA PŘIPOJENÍ MOTORU K ČERPADLU ZALITÍ ČERPADLA PŘIPOJENÍ PONORNÉHO PŘÍVODNÍHO KABELU STOUPACÍ TRUBKA SPUŠTĚNÍ ČERPADLA DOLŮ 8 7. SPUŠTĚNÍ A PROVOZ SPUŠTĚNÍ ZPĚTNÁ KLAPKA 8 8. ZÁVADY A PORUCHY 9 9. ÚDRŽBA NÁHRADNÍ DÍLY OBSAH DODÁVKY OBSAH DOKUMENTACE DODÁVANÉ SE ZAŘÍZENÍM SERVIS A OPRAVY LIKVIDACE ZAŘÍZENÍ ZÁZNAM O SERVISU A PROVEDENÝCH OPRAVÁCH 10 ES PROHLÁŠENÍ O SHODĚ

3 11. OBSAH DODÁVKY - ponorné čerpadlo ve vhodném obalu (krabice), v němž musí zůstat, dokud nebude instalováno - během vybalování a před instalací je nutné si dávat při manipulaci s čerpadlem pozor a zajistit, že nedojde k nesouososti v důsledku ohnutí Čerpadla musí zůstat v obalu, dokud nebudou během instalace umístěna do vertikální polohy. Čerpadlo nesmí být vystaveno zbytečným nárazům a úderům 12. OBSAH DOKUMENTACE DODÁVANÉ SE ZAŘÍZENÍM - návod k montáži a obsluze ponorného čerpadla 13. SERVIS A OPRAVY Servisní opravy provádí autorizovaný servis Pumpa, a.s. Podrobné informace o našich smluvních servisních střediscích se dozvíte na internetové adrese nebo na bezplatné telefonní lince LIKVIDACE ZAŘÍZENÍ Při provozu nebo likvidaci zařízení nutno dodržovat příslušné národní předpisy o životním prostředí a o likvidaci odpadu a elektroodpadu. V případě, že zařízení bude muset být sešrotováno, je zapotřebí postupovat při jeho likvidaci podle diferencovaného sběru, což znamená respektovat rozdílnost materiálů a jejich složení (kovy, umělé hmoty, gumy, atd..) Při diferencovaném sběru je třeba se obrátit na specializované firmy, které se zabývají sběrem těchto materiálů za současného respektování místních platných norem a předpisů. Změny vyhrazeny. 15. ZÁZNAM O SERVISU A PROVEDENÝCH OPRAVÁCH: Datum: Popis reklamované závady, záznam o opravě, razítko servisu: 1. BEZPEČNOST Čerpací soustrojí popř. zařízení smí instalovat a opravovat jen osoby pro tyto práce uživatelem určené, mající příslušnou kvalifikaci a poučené o provozních podmínkách a zásadách bezpečnosti práce SOUHRN DŮLEŽITÝCH UPOZORNĚNÍ Zapojení na napětí podle štítkových údajů Ponorné čerpadlo může být používáno pouze se všemi kryty dodávanými výrobcem. Neopravovat čerpadlo za provozu nebo pod tlakem čerpané kapaliny. Správný smysl otáčení. Zajistit, aby při opravách čerpacího soustrojí či zařízení nemohla neoprávněná osoba spustit hnací motor Dbát, aby zásahy do elektrického vybavení včetně připojení na síť prováděla jen osoba odpovídající odbornou způsobilostí v elektrotechnice dle vyhlášky 50/78. Všechny šroubové spoje musí být řádně dotaženy a zajištěny proti uvolnění. Ponorné čerpadlo se nesmí přenášet, je-li pod napětím. Je zakázáno používat toto zařízení pro práci s hořlavými nebo škodlivými kapalinami Zařízení by mělo být umístěno stabilně aby nedošlo k pádu Při jakékoli nečekané události, čerpadlo odpojit od přívodu elektrického proudu (porušená izolace kabelů atd ). 4" ponorný motor smí být provozován jen při dodržení těchto bezpečnostních předpisů: Motor provozujte jen pod vodou. Vezměte v úvahu meze implementace motoru a soustrojí. Před zapnutím zkontrolujte elektrický systém a jištění. Chraňte místa elektrického a mechanického nebezpečí před přístupem. Před uvedením do provozu odvzdušněte stoupací potrubí, abyste zabránili vodním rázům při spouštění. Čerpadlo opatřete zpětným ventilem nebo stoupacím potrubím (max. 7 m od čerpadla). Maximální teplota vody je +35 C a kyselosti ph 5,8 V provozu s generátorem vždy nejprve odlehčete generátor, tj. o Spuštění: nejprve generátor, pak motor. o Vypnutí: nejprve motor, pak generátor. Po zapnutí napájení systému zkontrolujte: o provozní proud každé fáze motoru, o napětí elektrické sítě při běžícím motoru, o výšku hladiny média, které se má čerpat. Motor okamžitě vypněte, v případě: o překročení proudu uvedeného na typovém štítku o naměřených odchylek napětí motoru od jmenovitého napětí větších než +6/-10 %, o hrozícího běhu na sucho S čerpadlem nikdy nemanipulujte taháním za kabel NESPRÁVNÉ POUŽITÍ - Ponorné čerpadlo není určeno pro čerpání hořlavin, ropných produktů a do prostředí s nebezpečím výbuchu. 2. VÝROBNÍ ŠŤÍTEK PONORNÉHO ČERPADLA S TECHNICKÝMI ÚDAJI 8,6 hmotnost 400V: 12,5kg 10 3 hmotnost 230V: 13,5kg

4 3. OBECNÉ INFORMACE 3.1 POUŽITÍ Agregát je určený pro čerpání čisté a užitkové vody z hlubinných a úzkých vrtů a studní do teploty 35 C a kyselosti ph 5,8, i v systému samočinné domácí vodárny. Je možné použít ho i na čerpání užitkové vody. Čerpadlo není určeno pro průmyslové použití. Denní objem čerpané kapaliny nesmí přesáhnout 2,97 m3. Hladina akustického tlaku A 70 (db). 3.2 ČERPANÉ KAPALINY Čisté, řídké a nevýbušné kapaliny neobsahující tuhé částice nebo vlákna. Pro čerpání kapalin hustějších než voda je nutné použít motory s příslušně vyššími výkony. Před zahájením práce na čerpadle se ujistěte, že bylo vypnuto elektrické napájení a že je nelze náhodně zapnout. 3.3 MAXIMÁLNÍ TEPLOTA KAPALINY Agregát je určený pro čerpání čisté a užitkové vody z hlubinných a úzkých vrtů a studní do teploty 35 C a kyselosti ph 5,8 3.4 CHLAZENÍ Pozor! Požadované chlazení motoru zjistíte z leptaného typového štítku motoru. Pokud chladicí průtok nepostačuje, namontujte induktorový nástavec. 4. DOPRAVA A SKLADOVÁNÍ Ponorné čerpadlo možno přepravovat v zabalené krabici. Musí být pevně ukotvena, aby se nepřevrátila nebo neodvalovala. Vzhledem k hmotnosti ponorného čerpadla se nedoporučuje, aby s ní manipulovaly ženy. 4.1 SKLADOVACÍ TEPLOTA Čerpadlo: -20 až +60 C Motor: -20 až +70 C Čerpadlo se nesmí vystavovat přímému slunečnímu světlu. Pokud bylo čerpadlo vybaleno, je nutné je uložit horizontálně, dostatečně podepřené, nebo vertikálně, aby se zabránilo jeho vyosení. Zajistěte, aby se čerpadlo nemohlo otáčet nebo spadnout. 4.2 OCHRANA PROTI MRAZU Je-li nutné čerpadlo uskladnit po použití, musí být uloženo na místo, kde nemrzne, nebo je nutné zajistit, aby kapalina v motoru byla nemrznoucí. 5. ELEKTRICKÉ PŘIPOJENÍ Před zahájením práce na čerpadle se ujistěte, že bylo vypnuto elektrické napájení a že je nelze náhodně zapnout. 5.1 OBECNĚ Elektrické připojení musí provést kvalifikovaný elektromontér v souladu s místními předpisy. Dodržte specifikace uvedené jak na typovém štítku, tak na připojeném záznamovém listu. Následující příklady připojení se týkají jen samotného motoru. Ohledně řídicích prvků připojených na vstup neexistují žádná doporučení. 10. ZÁVADY, PŘÍČINA A ZPŮSOB JEJICH ODSTRANĚNÍ 8. ZÁVADY A ODSTRANĚNÍ Závada Příčina Odstranění 1. Čerpadlo běží, ale nedodává vodu, nebo jen malé množství a) Nedostatek vody ve studni nebo čerpadlo a) Pokud je to možné,doporučuje se spustit čerpadlo je nedostatečně ponořené pod hladinou vody, níž nebo prohloubit studnu. Čerpadlo nesmí běžet takže přisává i vzduch nasucho může dojít k nevratnému poškození statoru b) Poškozená gumová část vložky čerpadla b) Čerpadlo předat na opravu c) Opačný chod čerpadla c) Je nutná prohlídka a oprava čerpadla. Provést vzájemnou záměnu libovolných dvou fází. Provede osoba s příslušnou elektrotechnickou kvalifikací. d) Částečné nebo úplné uspání sacích d) Je nutné vytáhnout čerpadlo ze zdroje a očistit ho otvorů e) netěsnost výtlačného potrubí (buď e) Opravit těsnění spojů potrubí, vyměnit děravé netěsnost spojů nebo je proděravělé vinou potrubí (to znamená i na trase uložené v zemi) koroze a voda přes něj uniká nazpět do studny nebo do země). f) Velké opotřebování funkčních částí f) Čerpadlo předat na opravu čerpadla 2. Čerpadlo se nerozbíhá a) Elektrická síť je bez napětí a) Ohlásit závadu příslušnému pracovníkovi distribuční společnost b) Závada na přívodu elektrického napájení b) Zkontrolovat, opravit oprávněnou osobou ze sítě c) Závada na elektrickém motoru čerpada c) Čerpadlo předat na opravu d) Vypadává motorový spouštěč při častém d) Zkontrolovat tlak v tlakové nádobě. Pokud je spínání čerpadla správný dle doporučení výrobce, předat motor na opravu. Jinak zvýšit tlak v nádobě. e) Rotor čerpadla se přilepil (tato závada je e) Zřejmě se nedbalo pokynů tohoto návodu před možná jen v případě prvního spuštění nebo montáží čerpadla do studny. Je nutné demontovat po značně dlouho provozní přestávce) čerpadlo a potrubí a vytáhnout je ze studny a postupovat dle návodu str. č.6 f) Čerpadlo předat na opravu 3. Čerpadlo běží hlučně (bručí) a spotřeba proudu je příliš vysoká f) Zlomená kloubová hřídel nebo poškozené gumové klouby g) Čerpadlo je ucpané usazeninami z vody a z výtlačného potrubí a) Některá fáze statorového vinutí motoru je zkratovaná nebo přerušená b) izolace vinutí je poškozená a přes ochranný obvod prochází poruchový proud c) Ložiska jsou opotřebovaná nebo poškozená d) Stahovací šrouby čerpadla nebo motoru jsou uvolnění e) Došlo ke ztrátě napájení jedné fáze napájecí sítě g) Odstranit nečistoty a umožnit volné točení rotoru ve vložce čerpadla. a) Odnést čerpadlo do opravy-oprávněné firmě. Změřit přítomnost napětí ve všech 3 napájecích fázíchkvalifikovanou osobou b) Přezkouše izolaci kvalifikovanou osobou c) Čerpadlo předat na opravu d) Šrouby rovnoměrně přitáhnout e) Změřit přítomnost napětí ve všech 3 napájecích fázích kvalifikovanou osobou V záruční době demontáž a výměnu dílů může provést pouze výrobce nebo servisní organizace 9. ÚDRŽBA Pravidelné kontroly (revize) je třeba provádět ve lhůtách stanovených předpisy podle umístění elektrického zařízení. Doporučujeme ale provést kontrolu aspoň 1x ročně, včetně kontroly tlaku v tlakové nádobě domácí vodárny. Především se provádí kontrola zabezpečení ochrany před nebezpečným dotykovým napětím, dotáhnutí všech svorek a měření izolačního odporu (Riz. musí být větší jako 2 MΩ). Čerpadlo může být připojené jen k síti, u které hodnota napětí a kmitočtu souhlasí s údaji na štítku elektromotoru NÁHRADNÍ DÍLY Všechny součásti ponorného čerpadla jsou vyměnitelné. Náhradní díly jsou v prodeji ve specializovaných prodejnách čerpací techniky. Servis všech čerpadel je snadný. U firmy Pumpa, a.s. jsou k dispozici servisní sady a servisní nástroje.

5 6.5 HLÍDÁNÍ HLADINY Pokud je obava z nedostatku vody ve studni, je nutné čerpací agregát chránit proti chodu na sucho např. elektrodovým blokovacím zařízením. Provozovatel musí zajistit, aby ve studni (vrtu) byla zásoba vody dostatečná pro 30 minut nepřerušovaného provozu. Minimální zásoba pro tento typ čerpadla je 1,62 m3 při dopravní výšce 10 m a 0,36 m3 při dopravní výšce 90 m. V případě, že není možné zaručit dostatek vody ve studni, je nutné instalovat např. elektrodové blokovací zařízení pro blokaci chodu čerpadla na sucho. Čerpadlo nespouštějte a nezdvíhejte pomocí motorového kabelu. 7. SPUŠTĚNÍ A PROVOZ Před uvedením čerpadla do provozu je třeba provést kontrolu (revizi) elektrické částí, a to především: - měření izolačního odporu (musí být větší jako 2 MΩ) - kontrolu správného nastavení nadproudové ochrany - kontrolu zabezpečení ochrany před nebezpečným dotykovým napětím Při prvním spuštění čerpadla se doporučuje překontrolovat dopravní tlak, ampérové zatížení a čerpadlo nechat po dobu asi 10 min. v provozu, aby se vyčerpaly všechny nečistoty z potrubí nebo vodního zdroje 7.1 SPUŠTĚNÍ Pokud je čerpadlo správně připojené a ponořené do kapaliny, která se má čerpat, je nutné je spustit s výtlačným ventilem přivřeným asi na 1/3 maximální dodávky vody. Zkontrolujte směr otáčení. Zkoušíme 2-3 sekundy. Jestliže jsou ve vodě nečistoty, ventil je nutné otvírat postupně, podle toho, jak se bude voda čistit. Čerpadlo se nesmí zastavit, dokud voda nebude úplně čistá, jinak se mohou zanést díly čerpadla a zpětný ventil. Během otevírání ventilu je nutné kontrolovat pokles hladiny vody, aby bylo zaručeno trvalé ponoření čerpadla. Čerpadlo musí být uzemněné. Musí být připojeno k externímu síťovému vypínači s minimální 3mm mezerou mezi kontakty všech pólů. Průtok chladicí kapaliny za motor již není zaručen. 5.2 JIŠTĚNÍ A OCHRANA MOTORU 1. Zajistěte instalaci externího síťového vypínače, aby bylo možné systém kdykoli úplně vypnout. 2. Zajistěte instalaci pojistek pro každou jednotlivou fázi. 3. Zajistěte instalaci ochrany motoru proti přeplnění do spínací skříně. Záruka je neplatná bez tepelné ochrany Ochrana motoru podle normy EN Doba vypnutí při 500 % IN < 10 s (studený bimetal) nastavení přetížení při provozním proudu (max. IN) 4. Zajistěte možnost nouzového vypnutí. 5.3 UZEMNĚNÍ Při dimenzování uzemnění podle norem IEC a EN vezměte v úvahu jmenovitý výkon motoru. Motor musí být uzemněný. Zajistěte dobrý kontakt svorky ochranného vodiče. 5.4 OCHRANA PŘED ÚDEREM BLESKU Ve všech vstupních fázích je třeba do řídicí skříně nainstalovat ochranu proti přepětí (ochranu proti rázům způsobeným údery blesku). Připojení je nutné provést přesně podle schématu zapojení, které je k dispozici na samotném motoru. 5.5 PŘÍKLADY PŘIPOJENÍ 1. Třífázové připojení (kabel H07 BB-F4G1). Motor připojte tak, aby směr jeho otáčení odpovídal směru vyznačeném na soustrojí. Toto připojení se vyznačuje obvyklým obvodem s polem rotujícím ve směru hodinových ručiček a rotací proti směru hodinových ručiček pro hřídel motoru Dlouhodobý provoz s vodou obsahující vzduch může poškodit čerpadlo a způsobit nedostatečné chlazení motoru. 7.2 ZPĚTNÁ KLAPKA Tato ponorná čerpadla nejsou dodávána se zpětnou klapkou. Doporučujeme umístit zpětnou klapku hned na výtlak čerpadla. Žádné další zpětné klapky nejsou vyžadovány při použití potrubí s otevřeným výtlakem s max. délkou 80 metrů. Pro instalace s potrubím s otevřeným výtlakem s délkou větší než 80 metrů, nebo při použití v tlakovém systému (obvyklá instalace) se doporučuje namontovat další zpětnou klapku po 60 metrech potrubí. Montáž této zpětné klapky omezí potenciální vodní rázy a zamezí následnému poškození čerpadla. 2. Jednofázové připojení (kabel H07 BB-F4G1,5) UPOZORNĚNÍ: Tento spotřebič mohou používat děti ve věku 8 let a starší osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti bez dozoru. Kondenzátor: 40uF Průřez přívodního kabelu od rozvaděče musí být zvolen takový, aby nedošlo k úbytku napětí většímu než 5% a to především u čerpadel na 230V. 8 5

6 6. MONTÁŽ ČERPADLA 6.1 OBECNÉ Před vlastní montáží a instalací čerpacího agregátu je nutné: 1. V případě, že čerpací agregát bude instalovaný do vrtu, znovu zkontrolovat vrt v celé délce spouštěním kontrolního válce, anebo roury s průměrem 94 mm a délce 720 mm. Tento válec, anebo roura musí procházet bez odporu celým vrtem. Takto se současně stanoví hloubka vrtu, popřípadě výška hladiny ve vrtu. Minimální průměr vrtu pro čerpací agregát musí být 100 mm. 2. Podle hloubky vrtu anebo studny a výšky minimální hladiny se připraví délka potrubí, kabelu a závěsného lanka. Potrubí je nutno vybrat dostatečně pevné, s pevnými spoji se zřetelem na hmotnost potrubí čerpacího agregátu a vody. Doporučuje se použít nové potrubí s dobře utaženými závitovými spoji. V případě použití plastového potrubí je nutné čerpadlo spouštět a vytahovat pouze za pomoci závěsného lanka. Závěsné lanko připevníme k čerpadlu pomocí připravených otvorů v horní části sacího tělesa. 3. Pro zavěšení agregátu i s potrubím do kopané studny se připraví a zazdí ocelové nosníky tak, aby bezpečně unesly zatížení. Doporučuje se umístit nosníky tak, aby nepřekážely přístupu do studny. U vrtaných studní je možné opřít montážní sponu přímo o horní okraj pažení, který musí být nejméně v takové hloubce, v jaké se ukládá potrubí odcházející ze studny do země. V tomto případě je výhodné rozšířit vrt do této hloubky větším průměrem, který je potřebné vypažit velkými skružemi tak, jako u vrtané studny. V případě použití plastového potrubí je nutné čerpadlo spouštět a vytahovat pouze za pomoci závěsného lanka. Mezi čerpadlem a pojistným ventilem musí být hladké potrubí se stálým průřezem bez uzavírací armatury! V případě použití pro domácí vodárnu doporučujeme instalaci zpětné klapky ZALITÍ ČERPADLA Je potřebné nalít vodu do výtlačného tělesa. Zasunout vhodný (plochý, čtyřhranný) předmět do dutiny rotoru čerpadla a přetáčet asi 5x doleva, potom předmět odstranit. Před zasunutím předmětu do dutiny rotoru čerpadla je třeba se přesvědčit, že čerpadlo je odpojené od elektrické sítě nebezpečí úrazu od vymrštěného předmětu při neočekávaném zapnutí čerpadla. Po ručním přetočení přistoupíme k instalaci čerpadla na síť pro zjištění správného smyslu otáčení čerpacího agregátu. Nejvhodnější je ponořit čerpadlo do nádoby podle. Při nesprávném smyslu otáčení z výtlačného hrdla čerpadla nevytéká voda a je nebezpečí poškození čerpadla. Při správném smyslu otáčení (t.j. podle šipky umístěné na sacím tělese, z vsuvky výtlaku vytéká voda. Elektromotor se odpojí od napájení a označí se zapojení fází pro pozdější připojení. 6.3 STOUPACÍ TRUBKA Pokud se stoupací trubka připojuje k čerpadlu pomocí nástroje, např. řetězového klíče na trubky, čerpadlo smí být upnuto jen za výtlačnou komoru. Závitové spoje stoupací trubky je nutné dobře odříznout a sesadit dohromady, aby bylo zaručeno, že se neuvolní v důsledku rotační reakce vyvolané spouštěním a zastavováním čerpadla. Závit prvního úseku stoupací trubky, který má být zašroubován do čerpadla, nesmí být delší než závit v čerpadle. Pokud existuje možnost přenášení hluku do budovy potrubím, doporučuje se použít plastové trubky. Jsou-li použity plastové trubky, čerpadlo je nutné zajistit nezatíženým napínacím drátem připevněným k výtlačné komoře čerpadla 6.4 SPUŠTĚNÍ ČERPADLA DOLŮ Před spuštěním čerpadla dolů se doporučuje zkontrolovat vrt pomocí dutinoměru, aby byl zaručen ničím neomezený průchod. Čerpadlo opatrně spusťte do vrtu tak, aby nedošlo k poškození motorového kabelu a ponorného přívodního kabelu. Svislé potrubí od agregátu musí mít pravé závity! Když se čerpací agregát spouští až na dno studny, je nutné zavěsit ho tak, aby spodní okraj motoru byl nejméně 30 cm ode dna. Přitom musí být celé čerpadlo po dobu provozu ponořené pod hladinou vody. Pokud je ve studni málo vody, agregát může být namontovaný na ležato, přitom je však potřebné: - zaručit dostatečnou světlost studny - chránit kabel před poškozením po dobu spouštění do studny 6 7
