Informační systém (exteriér, interiér) Univerzita Pardubice - budova na náměstí Čs. legií - stará část

Transkript

1 Informační systém (exteriér, interiér) Univerzita Pardubice - budova na náměstí Čs. legií - stará část

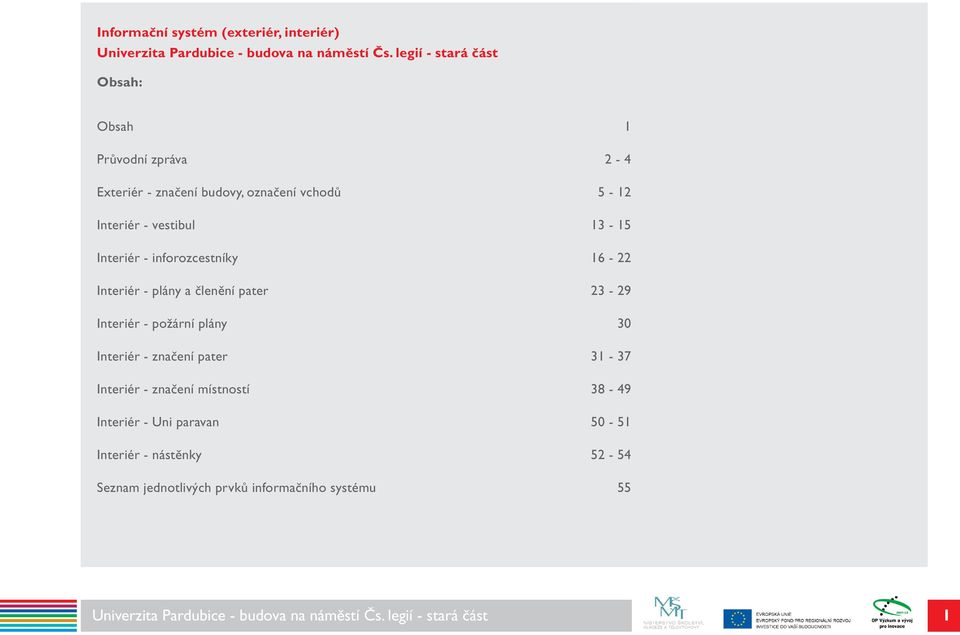

2 Informační systém (exteriér, interiér) Univerzita Pardubice - budova na náměstí Čs. legií - stará část Obsah: Obsah Průvodní zpráva Exteriér - značení budovy, označení vchodů Interiér - vestibul Interiér - inforozcestníky Interiér - plány a členění pater Interiér - požární plány Interiér - značení pater Interiér - značení místností Interiér - Uni paravan Interiér - nástěnky Seznam jednotlivých prvků informačního systému Univerzita Pardubice - budova na náměstí Čs. legií - stará část 1

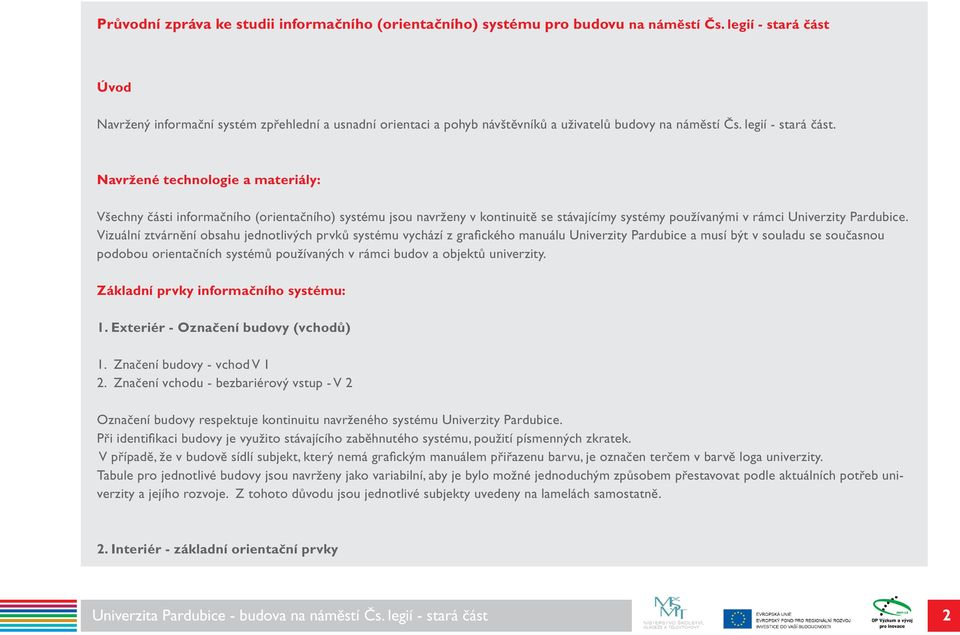

3 Průvodní zpráva ke studii informačního (orientačního) systému pro budovu na náměstí Čs. legií - stará část Úvod Navržený informační systém zpřehlední a usnadní orientaci a pohyb návštěvníků a uživatelů budovy na náměstí Čs. legií - stará část. Navržené technologie a materiály: Všechny části informačního (orientačního) systému jsou navrženy v kontinuitě se stávajícímy systémy používanými v rámci Univerzity Pardubice. Vizuální ztvárnění obsahu jednotlivých prvků systému vychází z grafického manuálu Univerzity Pardubice a musí být v souladu se současnou podobou orientačních systémů používaných v rámci budov a objektů univerzity. Základní prvky informačního systému: 1. Exteriér - Označení budovy (vchodů) 1. Značení budovy - vchod V 1 2. Značení vchodu - bezbariérový vstup - V 2 Označení budovy respektuje kontinuitu navrženého systému Univerzity Pardubice. Při identifikaci budovy je využito stávajícího zaběhnutého systému, použití písmenných zkratek. V případě, že v budově sídlí subjekt, který nemá grafickým manuálem přiřazenu barvu, je označen terčem v barvě loga univerzity. Tabule pro jednotlivé budovy jsou navrženy jako variabilní, aby je bylo možné jednoduchým způsobem přestavovat podle aktuálních potřeb univerzity a jejího rozvoje. Z tohoto důvodu jsou jednotlivé subjekty uvedeny na lamelách samostatně. 2. Interiér - základní orientační prvky Univerzita Pardubice - budova na náměstí Čs. legií - stará část 2

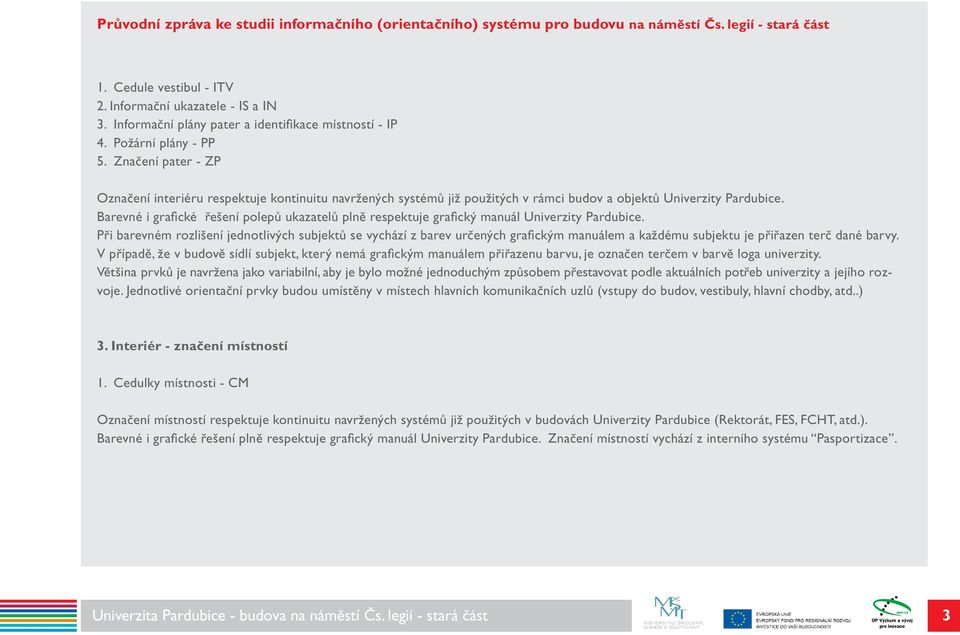

4 Průvodní zpráva ke studii informačního (orientačního) systému pro budovu na náměstí Čs. legií - stará část 1. Cedule vestibul - ITV 2. Informační ukazatele - IS a IN 3. Informační plány pater a identifikace místností - IP 4. Požární plány - PP 5. Značení pater - ZP Označení interiéru respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. arevné i grafické řešení polepů ukazatelů plně respektuje grafický manuál Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů se vychází z barev určených grafickým manuálem a každému subjektu je přiřazen terč dané barvy. V případě, že v budově sídlí subjekt, který nemá grafickým manuálem přiřazenu barvu, je označen terčem v barvě loga univerzity. Většina prvků je navržena jako variabilní, aby je bylo možné jednoduchým způsobem přestavovat podle aktuálních potřeb univerzity a jejího rozvoje. Jednotlivé orientační prvky budou umístěny v místech hlavních komunikačních uzlů (vstupy do budov, vestibuly, hlavní chodby, atd..) 3. Interiér - značení místností 1. Cedulky místnosti - CM Označení místností respektuje kontinuitu navržených systémů již použitých v budovách Univerzity Pardubice (Rektorát, FES, FCHT, atd.). arevné i grafické řešení plně respektuje grafický manuál Univerzity Pardubice. Značení místností vychází z interního systému Pasportizace. Univerzita Pardubice - budova na náměstí Čs. legií - stará část 3

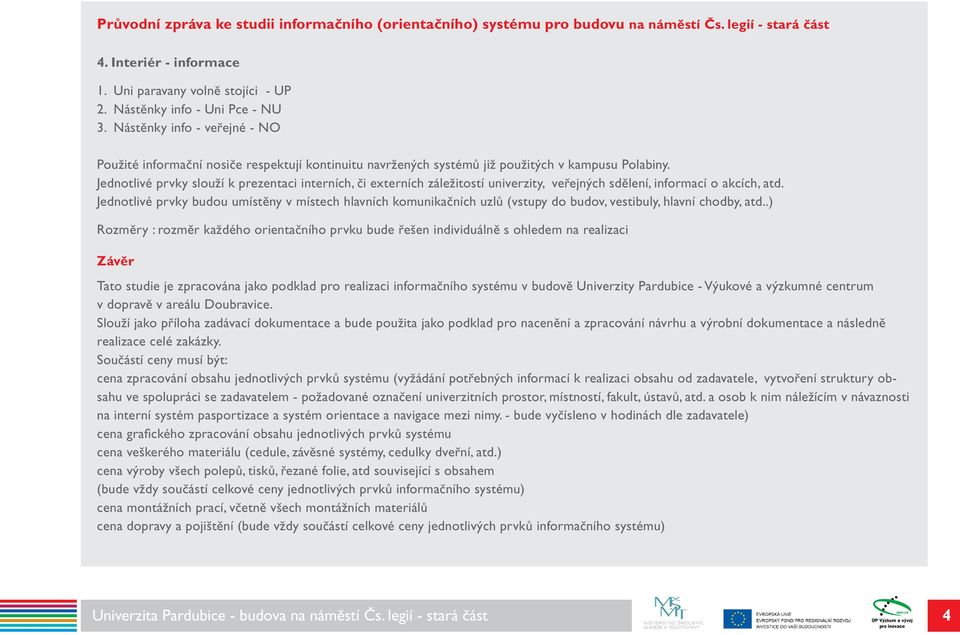

5 Průvodní zpráva ke studii informačního (orientačního) systému pro budovu na náměstí Čs. legií - stará část 4. Interiér - informace 1. Uni paravany volně stojíci - UP 2. Nástěnky info - Uni Pce - NU 3. Nástěnky info - veřejné - NO Použité informační nosiče respektují kontinuitu navržených systémů již použitých v kampusu Polabiny. Jednotlivé prvky slouží k prezentaci interních, či externích záležitostí univerzity, veřejných sdělení, informací o akcích, atd. Jednotlivé prvky budou umístěny v místech hlavních komunikačních uzlů (vstupy do budov, vestibuly, hlavní chodby, atd..) Rozměry : rozměr každého orientačního prvku bude řešen individuálně s ohledem na realizaci Závěr Tato studie je zpracována jako podklad pro realizaci informačního systému v budově Univerzity Pardubice - Výukové a výzkumné centrum v dopravě v areálu Doubravice. Slouží jako příloha zadávací dokumentace a bude použita jako podklad pro nacenění a zpracování návrhu a výrobní dokumentace a následně realizace celé zakázky. Součástí ceny musí být: cena zpracování obsahu jednotlivých prvků systému (vyžádání potřebných informací k realizaci obsahu od zadavatele, vytvoření struktury obsahu ve spolupráci se zadavatelem - požadované označení univerzitních prostor, místností, fakult, ústavů, atd. a osob k nim náležícím v návaznosti na interní systém pasportizace a systém orientace a navigace mezi nimy. - bude vyčísleno v hodinách dle zadavatele) cena grafického zpracování obsahu jednotlivých prvků systému cena veškerého materiálu (cedule, závěsné systémy, cedulky dveřní, atd.) cena výroby všech polepů, tisků, řezané folie, atd související s obsahem (bude vždy součástí celkové ceny jednotlivých prvků informačního systému) cena montážních prací, včetně všech montážních materiálů cena dopravy a pojištění (bude vždy součástí celkové ceny jednotlivých prvků informačního systému) Univerzita Pardubice - budova na náměstí Čs. legií - stará část 4

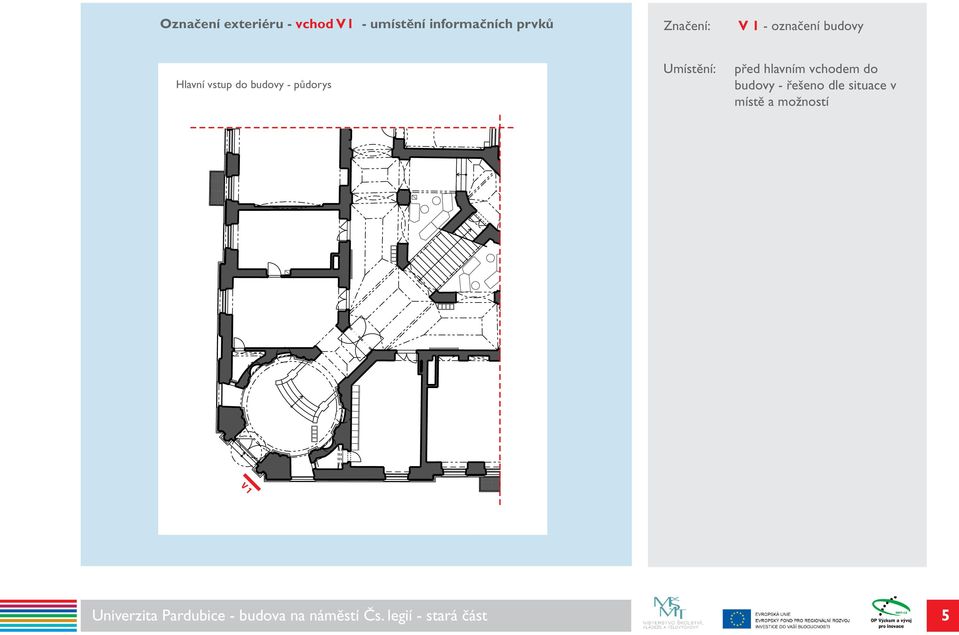

6 Označení exteriéru - vchod V1 - umístění informačních prvků Značení: V 1 - označení budovy Hlavní vstup do budovy - půdorys Umístění: před hlavním vchodem do budovy - řešeno dle situace v místě a možností V 1 Univerzita Pardubice - budova na náměstí Čs. legií - stará část 5

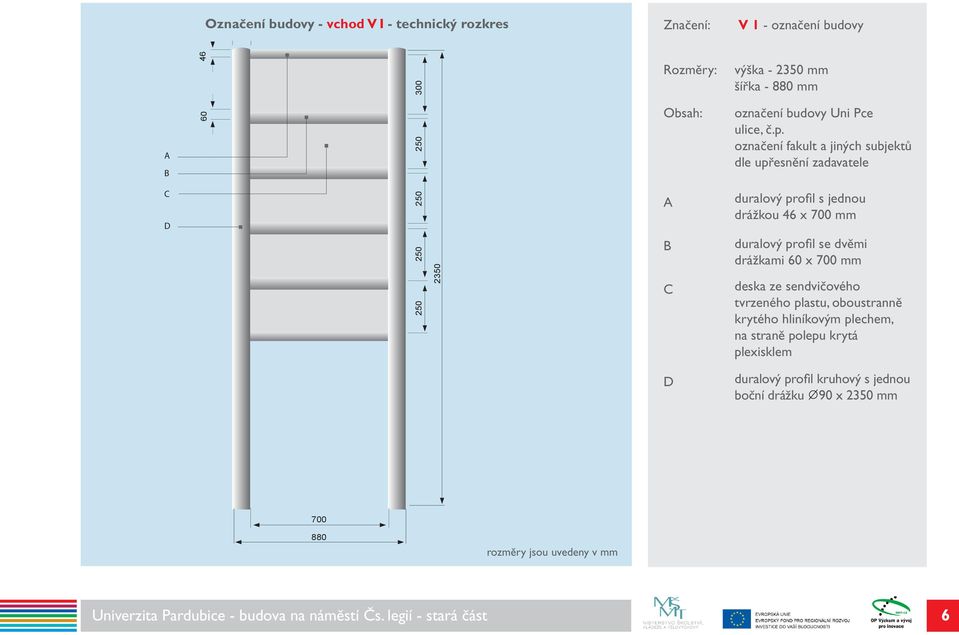

7 90 Označení budovy - vchod V I - technický rozkres Značení: V 1 - označení budovy Rozměry: výška mm šířka mm Obsah: označení budovy Uni Pce ulice, č.p. označení fakult a jiných subjektů dle upřesnění zadavatele C D C duralový profil s jednou drážkou 46 x 700 mm duralový profil se dvěmi drážkami 60 x 700 mm deska ze sendvičového tvrzeného plastu, oboustranně krytého hliníkovým plechem, na straně polepu krytá plexisklem D duralový profil kruhový s jednou boční drážku 90 x 2350 mm rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 6

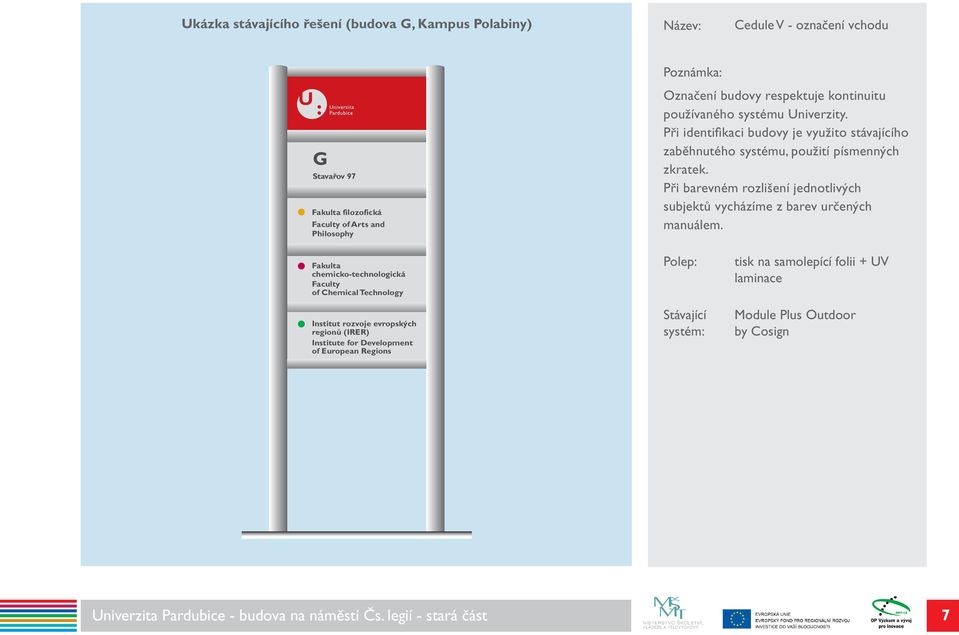

8 Ukázka stávajícího řešení (budova G, Kampus Polabiny) Název: Cedule V - označení vchodu Poznámka: G Stavařov 97 Fakulta filozofická Faculty of rts and Philosophy Označení budovy respektuje kontinuitu používaného systému Univerzity. Při identifikaci budovy je využito stávajícího zaběhnutého systému, použití písmenných zkratek. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem. Fakulta chemicko-technologická Faculty of Chemical Technology Institut rozvoje evropských regionů (IRER) Institute for Development of European Regions Polep: Stávající systém: tisk na samolepící folii + UV laminace Module Plus Outdoor by Cosign Univerzita Pardubice - budova na náměstí Čs. legií - stará část 7

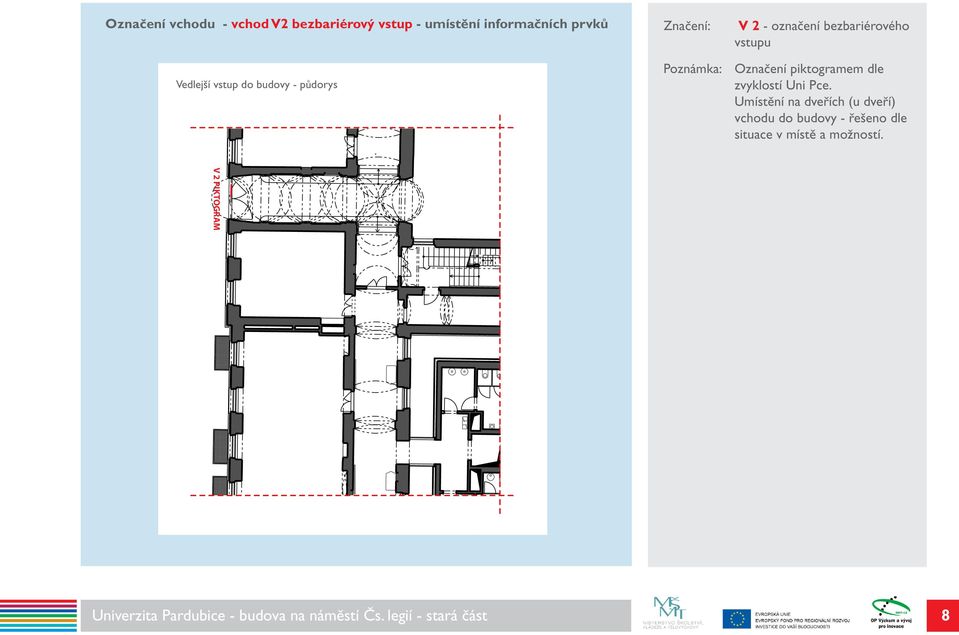

9 Označení vchodu - vchod V2 bezbariérový vstup - umístění informačních prvků Značení: V 2 - označení bezbariérového vstupu Vedlejší vstup do budovy - půdorys Poznámka: Označení piktogramem dle zvyklostí Uni Pce. Umístění na dveřích (u dveří) vchodu do budovy - řešeno dle situace v místě a možností. V 2 PIKTOGRM Univerzita Pardubice - budova na náměstí Čs. legií - stará část 8

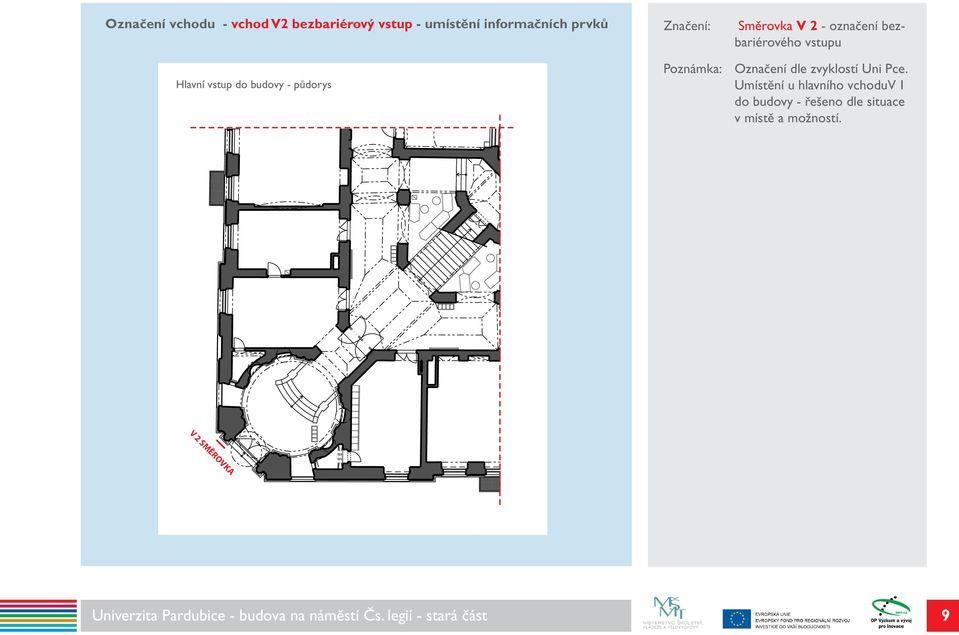

10 Označení vchodu - vchod V2 bezbariérový vstup - umístění informačních prvků Značení: Směrovka V 2 - označení bezbariérového vstupu Hlavní vstup do budovy - půdorys Poznámka: Označení dle zvyklostí Uni Pce. Umístění u hlavního vchoduv 1 do budovy - řešeno dle situace v místě a možností. V 2 SMĚROVK Univerzita Pardubice - budova na náměstí Čs. legií - stará část 9

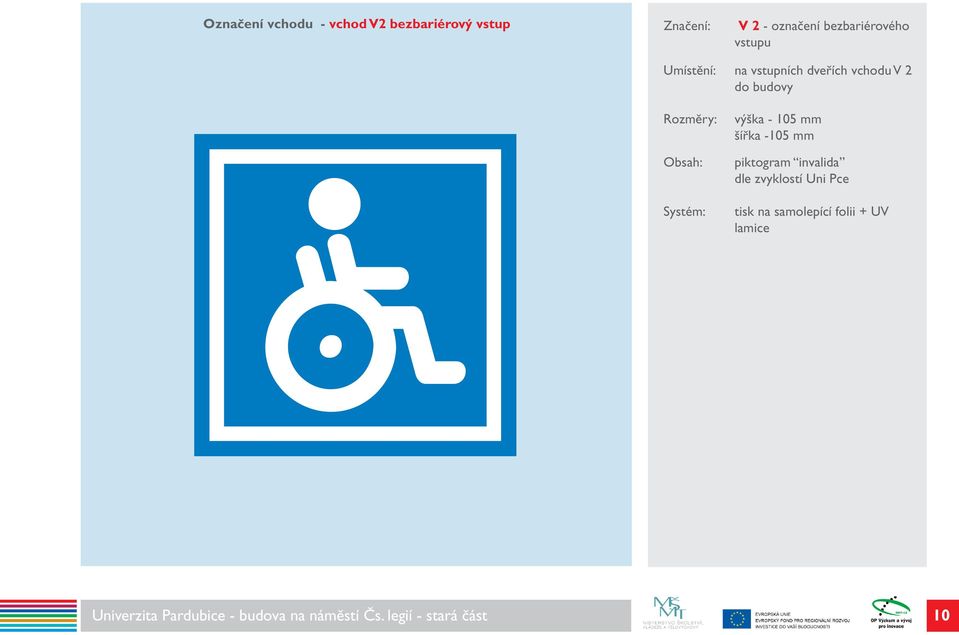

11 Označení vchodu - vchod V2 bezbariérový vstup Značení: V 2 - označení bezbariérového vstupu Umístění: na vstupních dveřích vchodu V 2 do budovy Rozměry: Obsah: Systém: výška mm šířka -105 mm piktogram invalida dle zvyklostí Uni Pce tisk na samolepící folii + UV lamice Univerzita Pardubice - budova na náměstí Čs. legií - stará část 10

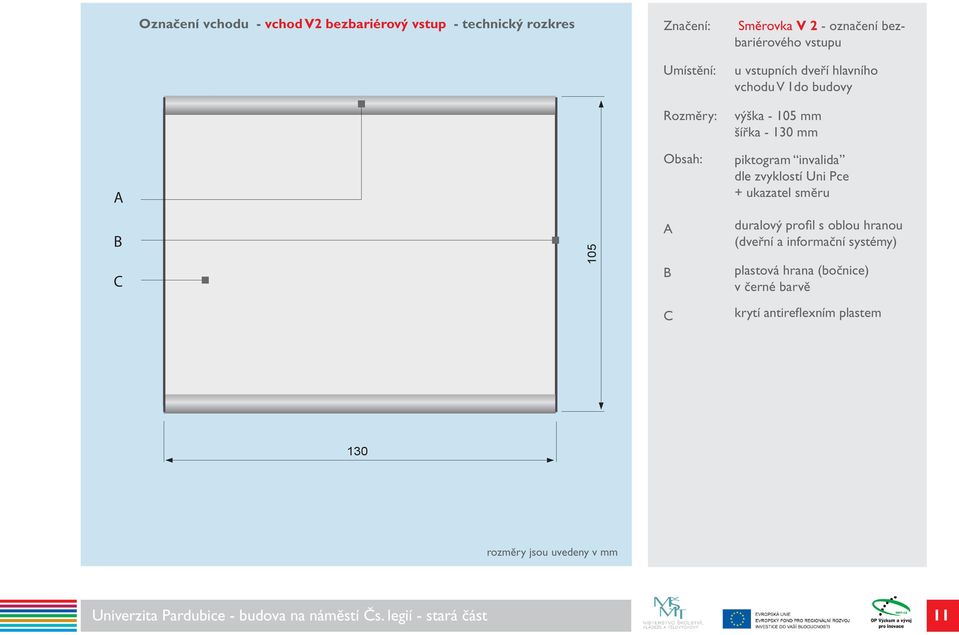

12 Označení vchodu - vchod V2 bezbariérový vstup - technický rozkres Značení: Směrovka V 2 - označení bezbariérového vstupu Umístění: u vstupních dveří hlavního vchodu V 1do budovy Rozměry: výška mm šířka mm Obsah: piktogram invalida dle zvyklostí Uni Pce + ukazatel směru C 105 duralový profil s oblou hranou (dveřní a informační systémy) plastová hrana (bočnice) v černé barvě C krytí antireflexním plastem 130 rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 11

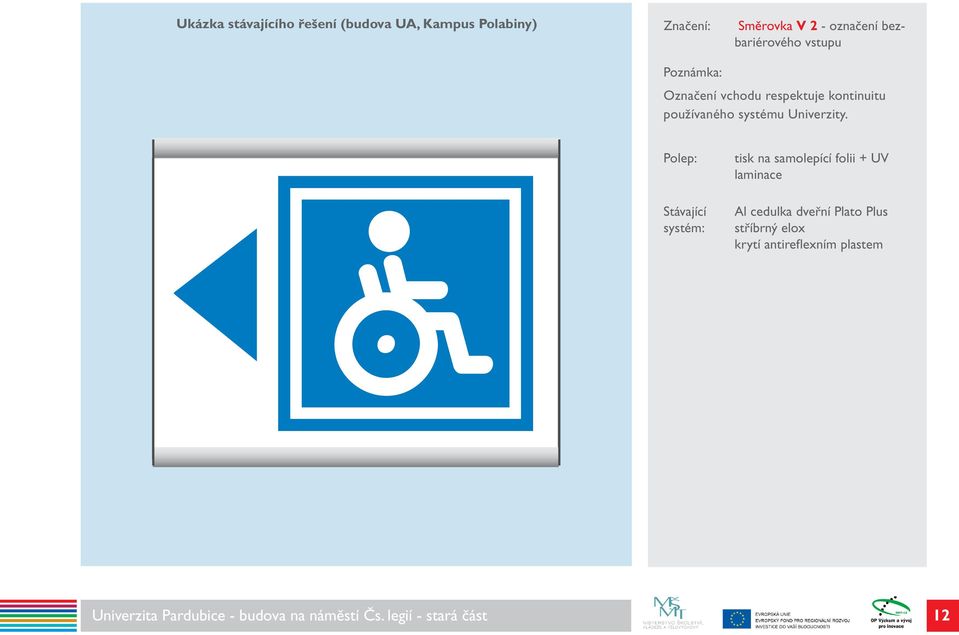

13 Ukázka stávajícího řešení (budova U, Kampus Polabiny) Značení: Směrovka V 2 - označení bezbariérového vstupu Poznámka: Označení vchodu respektuje kontinuitu používaného systému Univerzity. Polep: Stávající systém: tisk na samolepící folii + UV laminace l cedulka dveřní Plato Plus stříbrný elox krytí antireflexním plastem Univerzita Pardubice - budova na náměstí Čs. legií - stará část 12

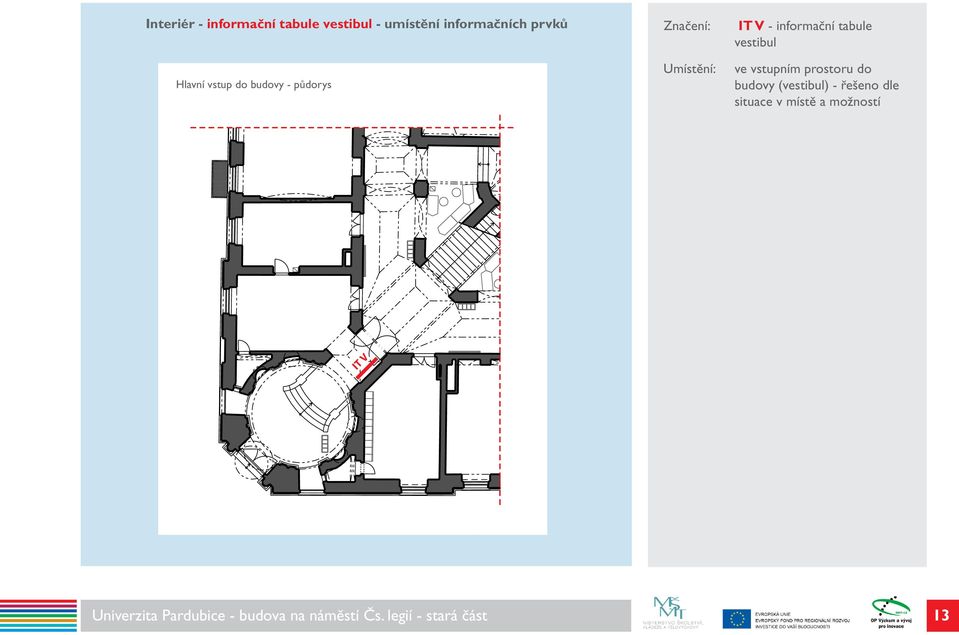

14 Interiér - informační tabule vestibul - umístění informačních prvků Značení: IT V - informační tabule vestibul Hlavní vstup do budovy - půdorys Umístění: ve vstupním prostoru do budovy (vestibul) - řešeno dle situace v místě a možností IT V Univerzita Pardubice - budova na náměstí Čs. legií - stará část 13

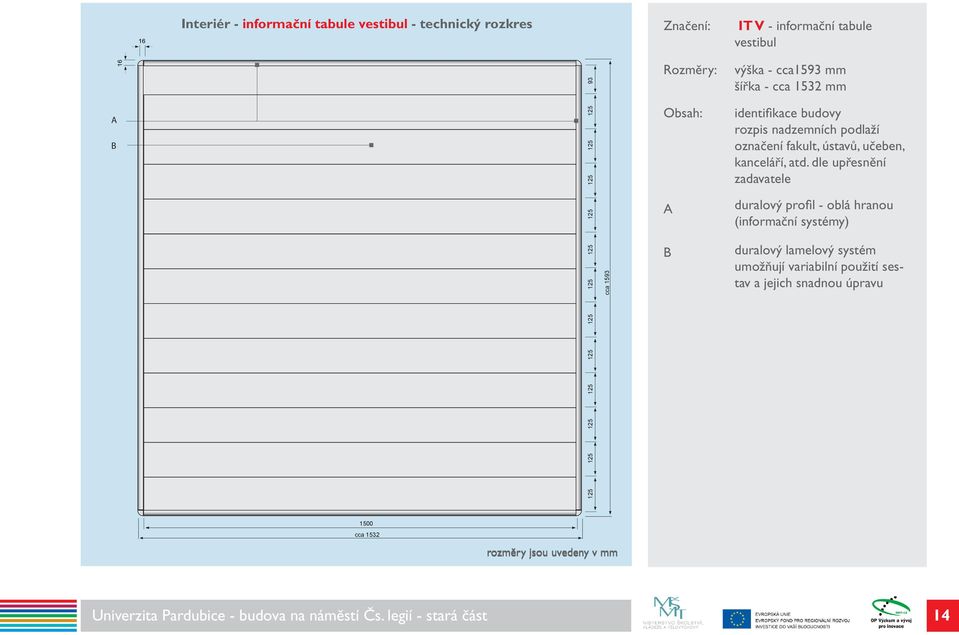

15 Interiér - informační tabule vestibul - technický rozkres Značení: IT V - informační tabule vestibul 93 Rozměry: výška - cca1593 mm šířka - cca 1532 mm cca 1593 Obsah: identifikace budovy rozpis nadzemních podlaží označení fakult, ústavů, učeben, kanceláří, atd. dle upřesnění zadavatele duralový profil - oblá hranou (informační systémy) duralový lamelový systém umožňují variabilní použití sestav a jejich snadnou úpravu 1500 cca 1532 rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 14

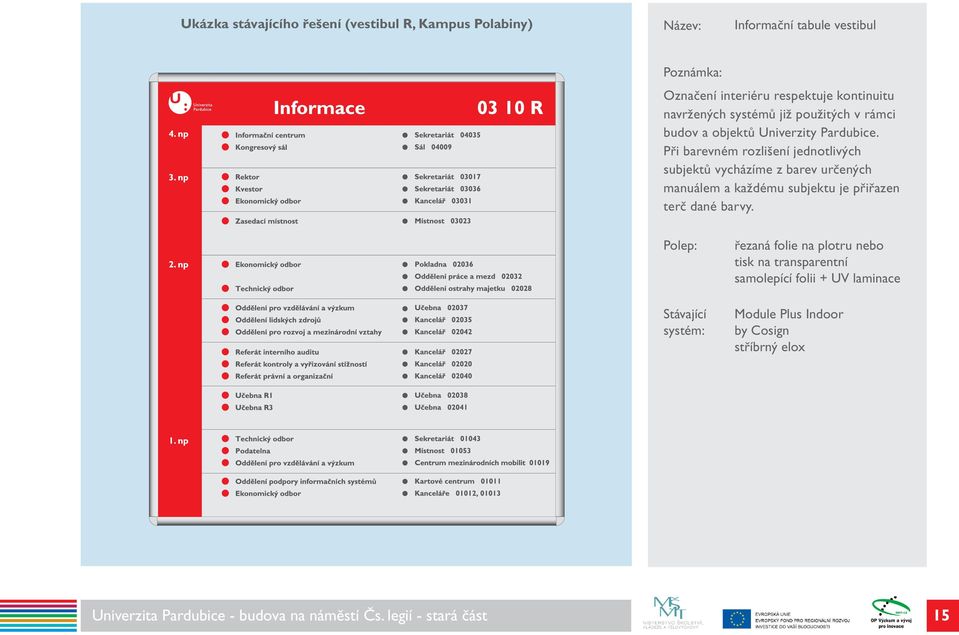

16 Ukázka stávajícího řešení (vestibul R, Kampus Polabiny) Název: Informační tabule vestibul Poznámka: Označení interiéru respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem a každému subjektu je přiřazen terč dané barvy. Polep: Stávající systém: řezaná folie na plotru nebo tisk na transparentní samolepící folii + UV laminace Module Plus Indoor by Cosign stříbrný elox Univerzita Pardubice - budova na náměstí Čs. legií - stará část 15

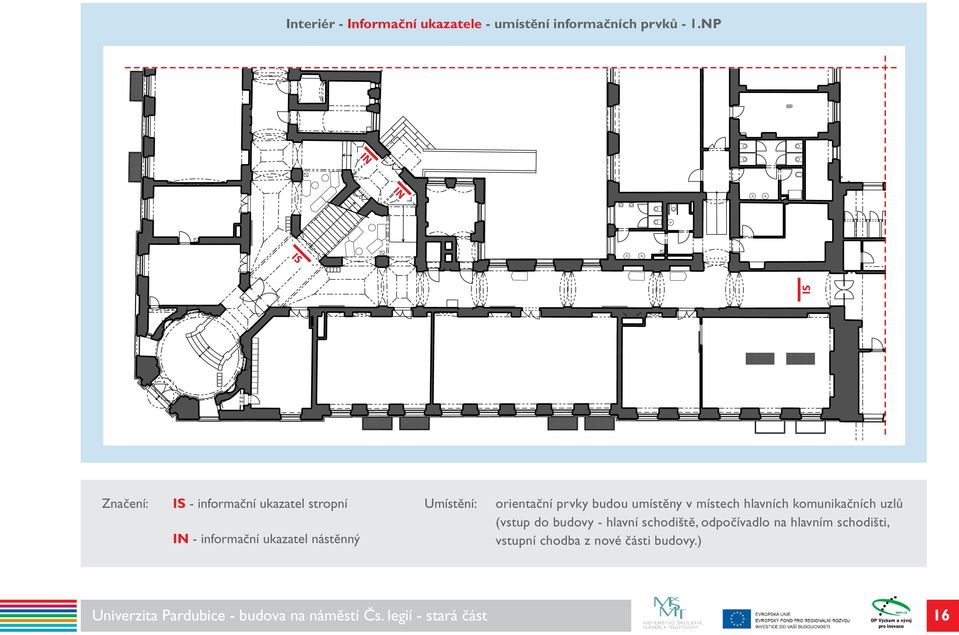

17 Interiér - Informační ukazatele - umístění informačních prvků - 1.NP IN IN IS IS Značení: IS - informační ukazatel stropní IN - informační ukazatel nástěnný Umístění: orientační prvky budou umístěny v místech hlavních komunikačních uzlů (vstup do budovy - hlavní schodiště, odpočívadlo na hlavním schodišti, vstupní chodba z nové části budovy.) Univerzita Pardubice - budova na náměstí Čs. legií - stará část 16

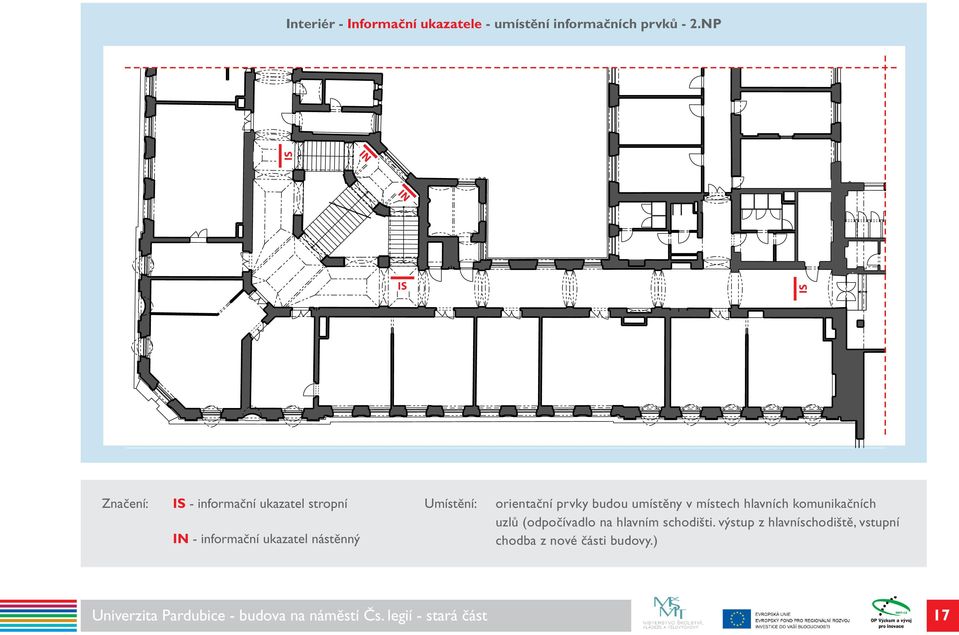

18 Interiér - Informační ukazatele - umístění informačních prvků - 2.NP IN IN IS IS IS Značení: IS - informační ukazatel stropní IN - informační ukazatel nástěnný Umístění: orientační prvky budou umístěny v místech hlavních komunikačních uzlů (odpočívadlo na hlavním schodišti. výstup z hlavníschodiště, vstupní chodba z nové části budovy.) Univerzita Pardubice - budova na náměstí Čs. legií - stará část 17

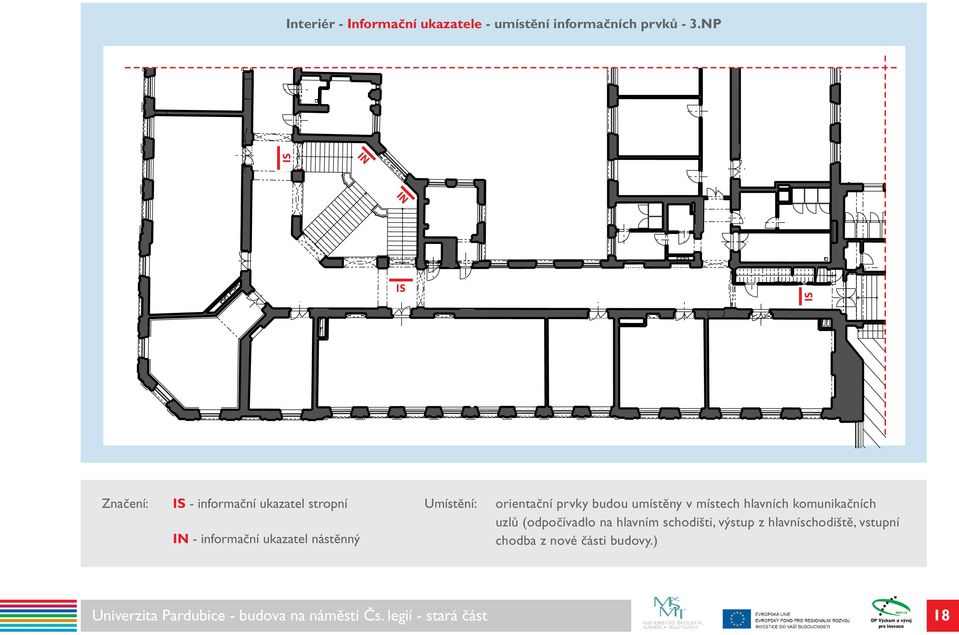

19 Interiér - Informační ukazatele - umístění informačních prvků - 3.NP IN IN IS IS IS Značení: IS - informační ukazatel stropní IN - informační ukazatel nástěnný Umístění: orientační prvky budou umístěny v místech hlavních komunikačních uzlů (odpočívadlo na hlavním schodišti, výstup z hlavníschodiště, vstupní chodba z nové části budovy.) Univerzita Pardubice - budova na náměstí Čs. legií - stará část 18

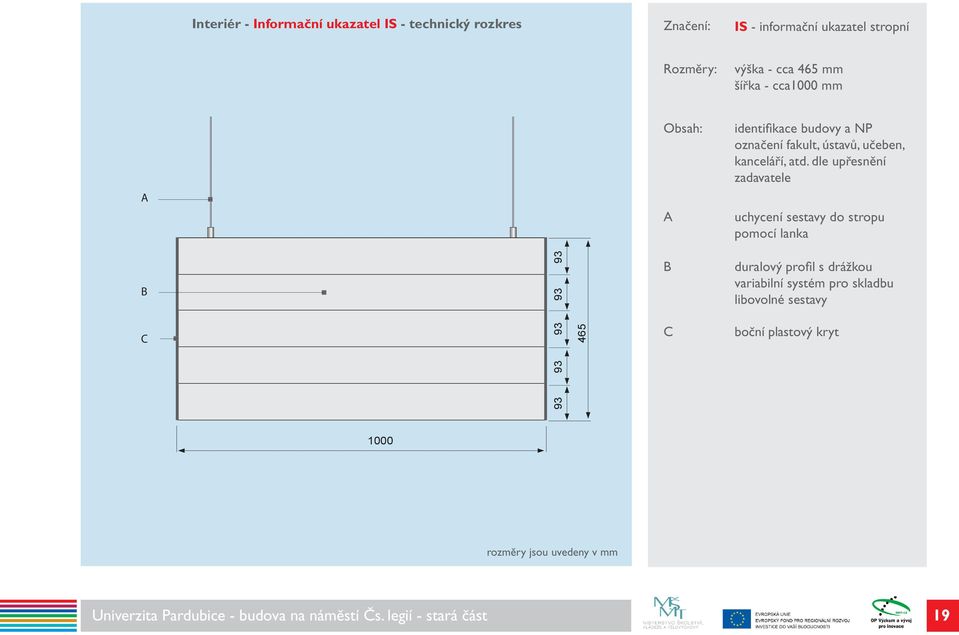

20 Info strop - ZP Profit Interiér - Informační ukazatel IS - technický rozkres Značení: IS - informační ukazatel stropní Rozměry: výška - cca 465 mm šířka - cca1000 mm Obsah: identifikace budovy a NP označení fakult, ústavů, učeben, kanceláří, atd. dle upřesnění zadavatele uchycení sestavy do stropu pomocí lanka C C duralový profil s drážkou variabilní systém pro skladbu libovolné sestavy boční plastový kryt 1000 rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 19

21 Ukázka stávajícího řešení (informační ukazatel stropní FCHT, Kampus Polabiny) Název: IS - informační ukazatel stropní Poznámka: Označení interiéru respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem a každému subjektu je přiřazen terč dané barvy. Fakulta chemicko - technologická Informace, recepce udova H -,, C, D H Polep: Stávající systém: řezaná folie na plotru nebo tisk na transparentní samolepící folii + UV laminace Plato Indoor + Fisso oboustranné provedení udova HC - E, F, G istro, technické zázemí Univerzita Pardubice - budova na náměstí Čs. legií - stará část 20

22 Interiér - Informační ukazatel IN - technický rozkres Značení: Rozměry: IN - informační ukazatel nástěnný výška - cca 563 mm šířka - cca 832 mm 93 Obsah: identifikace budovy a NP označení fakult, ústavů, učeben, kanceláří, atd. dle upřesnění zadavatele cca 593 duralový profil - oblá hrana (informační systémy) duralový lamelový systém umožňující variabilní použití sestav a jejich snadnou úpravu 800 cca 832 rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 21

23 Ukázka stávajícího řešení (informační ukazatel nástěnný D, Kampus Polabiny) Název: IN - informační ukazatel nástěnný Poznámka: Označení interiéru respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem a každému subjektu je přiřazen terč dané barvy. Polep: Stávající systém: řezaná folie na plotru a tisk na transparentní samolepící folii + UV laminace Module Plus Indoor by Cosign stříbrný elox Univerzita Pardubice - budova na náměstí Čs. legií - stará část 22

24 Interiér - Informační plán patra IP - umístění prvků - 1.PP Značení: IP - informační plán patra Roh pod hlavním vchodem do budovy - půdorys I. PP Umístění: naproti hlavnímu schodišti v 1.PP IP Univerzita Pardubice - budova na náměstí Čs. legií - stará část 23

25 Interiér - Informační plán patra IP - umístění prvků - 1.NP Značení: IP - informační plán patra Hlavní a vedlejší schodiště - půdorys Umístění: na chodbě u hlavního a vedlejšího schodiště v 1.NP IP IP IP Univerzita Pardubice - budova na náměstí Čs. legií - stará část 24

28 Interiér - Informační plán patra IP - umístění prvků - 4.NP Značení: IP - informační plán patra Hlavní a vedlejší schodiště - půdorys Umístění: na chodbě u vedlejšího schodiště v 4.NP IP Univerzita Pardubice - budova na náměstí Čs. legií - stará část 27

29 Interiér - Informační plán patra IP - technický rozkres Značení: IP - informační plán patra Rozměry: výška mm šířka mm (vnitřní rozměr pro formát 2) C 430 Obsah: identifikace budovy a NP plán patra (půdorys - grafika dle stávajících plánů) označení fakult, ústavů, učeben, kanceláří, atd. dle upřesnění zadavatele duralový rámový profil s oblou hranou stříbrný elox zadní deska pro uchycení plánu C krytí antireflexním plastem Pozn. Systém ukotvení do zdi se zabezpečením proti sundání 605 rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 28

30 Ukázka stávajícího řešení (Informační plán patra IP, Legie - nová budova) Název: IP - informační plán patra Posluchárna H1 Fakulta elektrotechniky a informatiky Děkan FEI Sekretariát FEI Proděkan pro vědu a výzkum Oddělení pro vědu a výzkum Proděkan pro vzdělávací činnost Studijní oddělení Proděkan pro vnitřní rozvoj a vnější vztahy Oddělení pro operační programy a rozvoj Tajemník FEI Referentka zahraničních vztahů Zasedací místnost FEI Katedra elektrotechniky Vedoucí KE Sekretariát KE Katedra řízení procesů Vedoucí KŘP Sekretariát KŘP Zasedací místnost KE + KŘP Doktorandi KE + KŘP Laboratoř PL Laboratoř PL Laboratoř EL Laboratoř EL Respirium 2. NP WC MEZIPTRO WC VÝTH WC WC Informační systém 2.NP WC WC VÝTH Poznámka: Označení interiéru respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem a každému subjektu je přiřazen terč dané barvy. Realizace: Stávající systém: tisk na papír formát 2 rámový profil NIELSEN stříbrný elox antireflex plexi nebo plast Univerzita Pardubice - budova na náměstí Čs. legií - stará část 29

31 Interiér - Požární plán patra PP - technický rozkres Značení: PP -požární plán patra Rozměry: výška mm šířka mm (vnitřní rozměr pro formát 2) Obsah: identifikace budovy a NP plán patra (půdorys) označení požárních prvků a únikových východů ostatní požární a poplachové předpisy dle upřesnění zadavatele C 430 duralový rámový profil s oblou hranou stříbrný elox zadní deska pro uchycení plánu C krytí antireflexním plastem Pozn. Systém uchycení do zdi se zabezpečením proti sundání 605 Umístění: přesné umístění PP bude upřesněno zadavatelem při realizaci rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 30

32 Interiér - Interiér - značení pater ZP - umístění prvků - 1.PP Značení: ZP - značení pater Hlavní a vedlejší schodiště - půdorys Umístění: u hlavního a vedlejšího schodiště a u výtahu ZP ZP ZP Univerzita Pardubice - budova na náměstí Čs. legií - stará část 31

33 Interiér - Interiér - značení pater ZP - umístění prvků - 1.NP Značení: ZP - značení pater Hlavní a vedlejší schodiště - půdorys Umístění: u hlavního a vedlejšího schodiště a u výtahu ZP ZP ZP ZP Univerzita Pardubice - budova na náměstí Čs. legií - stará část 32

36 Interiér - Interiér - značení pater ZP - umístění prvků - 4.NP Značení: ZP - značení pater Hlavní a vedlejší schodiště - půdorys Umístění: u vedlejšího schodiště a u výtahu ZP ZP Univerzita Pardubice - budova na náměstí Čs. legií - stará část 35

37 Interiér - značení pater - ZP - technický rozkres Značení: ZP - značení pater Rozměry: výška mm šířka mm Obsah: indentifikace budovy nebo její části a NP C 105 Umístění: C u schodišť - přesné umístění ZP bude upřesněno zadavatelem při realizaci duralový profil s oblou hranou (dveřní a informační systémy) plastová hrana (bočnice) v černé barvě krytí plastem s antireflexním povrchem 105 rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 36

38 Ukázka stávajícího řešení (FCHT - budova HC - F, kampus Polabiny) Značení: ZP - značení pater HC - F Poznámka: Označení pater respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem. 3. np Polep: Stávající systém: tisk na papír mat l cedulka dveřní Plato Plus stříbrný elox krytí plastem s antireflexním povrchem Univerzita Pardubice - budova na náměstí Čs. legií - stará část 37

39 Interiér - značení místností - cedulky místnosti CM - technický rozkres Značení: CM - cedulky místnosti 1. Hlavička 5 1. Hlavička 5 - CM 1 Rozměry: výška - 50 mm šířka mm 2. Hlavička 4 - CM 2 C C Rozměry: Obsah: výška - 50 mm šířka mm indentifikace a číslo místnosti čárový kód (z pasportizace) 2. Hlavička Umístění: u vstupních dveří do kanceláří, učeben, laboratoří, toalet, atd. Poznámka: 50 přesné umístění bude upřesněno zadavatelem při realizaci C C duralový profil s oblou hranou (dveřní a informační systémy) plastová hrana (bočnice) v černé barvě C krytí plastem s antireflexním povrchem rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 38

40 Ukázka stávajícího řešení (objekt FCHT, kampus Polabiny) Značení: CM - cedulky místnosti 1. Hlavička 5 - CM 1 1. Hlavička 5 2. Hlavička 4 - CM 2 Poznámka: Fakulta chemicko-technologická Fakulta chemicko-technologická KNCELÁŘ KNCELÁŘ Označení místností respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem. 2. Hlavička Fakulta chemicko-technologická Polep: tisk na papír mat Fakulta chemicko-technologická LORTOŘ LORTOŘ Stávající systém: l cedulka dveřní Plato Plus stříbrný elox krytí plastem s antireflexním povrchem Univerzita Pardubice - budova na náměstí Čs. legií - stará část 39

41 Interiér - značení místností - cedulky místnosti CM - technický rozkres Značení: CM - cedulky místnosti 3. Cedulka 5 - CM 3 3. Cedulka 5 C Rozměry: Obsah: Umístění: Poznámka: výška mm šířka mm bližší informace k místnostem např. pracovník, vyučující, kontakty, konzultační hodiny, atd. u vstupních dveří do kanceláří, učeben, laboratoří, atd. přesné umístění bude upřesněno zadavatelem při realizaci 153 duralový profil s oblou hranou (dveřní a informační systémy) C plastová hrana (bočnice) v černé barvě krytí plastem s antireflexním povrchem 213 rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 40

42 Ukázka stávajícího řešení (objekt FCHT, kampus Polabiny) Značení: CM - cedulky místnosti 3. Cedulka 5 - CM 3 3. Cedulka 5 Ing. Vladimír Kolovrátek, Ph.D. tajemník ústavu Konzultační hodiny: Poznámka: Označení místností respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem. Polep: tisk na papír mat Po St Čt 8,00-10,30 9,00-11,30 10,00-12,00 kontakt: vladimir.kolovratek@upce.cz, tel: ,00-14,30 13,00-13,30 13,00-14,30 Stávající systém: l cedulka dveřní Plato Plus stříbrný elox krytí plastem s antireflexním povrchem Univerzita Pardubice - budova na náměstí Čs. legií - stará část 41

43 Interiér - značení místností - cedulky místnosti CM - technický rozkres Značení: CM - cedulky místnosti 4. Cedulka 4 4. Cedulka 4 - CM 4 Rozměry: výška mm šířka mm C Obsah: Umístění: Poznámka: bližší informace k místnostem např. rozvrh hodin, plán přednášek atd. u vstupních dveří do učeben, laboratoří, atd. přesné umístění bude upřesněno zadavatelem při realizaci 215 duralový profil s oblou hranou (dveřní a informační systémy) C plastová hrana (bočnice) v černé barvě krytí plastem s antireflexním povrchem 300 rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 42

44 Ukázka stávajícího řešení (objekt FCHT, kampus Polabiny) Značení: CM - cedulky místnosti 4. Cedulka 4 - CM 4 4. Cedulka 4 ROZVRH HODIN Poznámka: Označení místností respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem. Polep: tisk na papír mat rozvrh hodin Stávající systém: l cedulka dveřní Plato Plus stříbrný elox krytí plastem s antireflexním povrchem kontakt: vladimir.kolovratek@upce.cz, tel: Univerzita Pardubice - budova na náměstí Čs. legií - stará část 43

45 Interiér - značení místností - cedulky místnosti CM - technický rozkres Značení: ZP - značení pater Rozměry: výška mm šířka mm Obsah: bližší informace k místnostem např. označení, toalet, umýváren, sprch, atd. Umístění: u schodišť - přesné umístění ZP bude upřesněno zadavatelem při realizaci 105 Poznámka: přesné umístění bude upřesněno zadavatelem při realizaci C duralový profil s oblou hranou (dveřní a informační systémy) plastová hrana (bočnice) v černé barvě C krytí plastem s antireflexním povrchem 105 rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 44

46 Ukázka stávajícího řešení (objekt FCHT, kampus Polabiny) Značení: CM - cedulky místnosti 5. Piktogram - CM 5 5. Piktogram Poznámka: Označení místností respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem. Polep: tisk na papír mat WC - DÁMY Stávající systém: l cedulka dveřní Plato Plus stříbrný elox krytí plastem s antireflexním povrchem Univerzita Pardubice - budova na náměstí Čs. legií - stará část 45

47 Interiér - značení místností - cedulky místnosti CM - technický rozkres Značení: CM - cedulky místnosti 6. Poster lišta clip 6. Poster lišta clip - CM 6 Rozměry: výška - 25 mm šířka mm Obsah: prodtor pro aktuální informace Umístění: Poznámka: u vstupních dveří do učeben, laboratoří, atd. v kombinaci s CM 4 přesné umístění bude upřesněno zadavatelem při realizaci duralový rámový profil s oblou hranou - clip system stříbrný elox plastová hrana (bočnice) v černé barvě rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 46

48 Ukázka stávajícího řešení (objekt FCHT, kampus Polabiny) Značení: CM - cedulky místnosti 6. Poster lišta clip - CM 6 6. Poster lišta clip KTUÁLNÍ INFORMCE Poznámka: Označení místností respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem. Polep: Stávající systém: tisk na samolepící folii + UV laminace rámový profil clip frame system stříbrný elox Univerzita Pardubice - budova na náměstí Čs. legií - stará část 47

49 Interiér - značení místností - cedulky místnosti CM Značení: CM - cedulky místnosti Ukázka stestavy CM 1 + CM Fakulta chemicko-technologická KNCELÁŘ Poznámka: Označení interiéru respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem. Ing. Vladimír Kolovrátek, Ph.D. tajemník ústavu Konzultační hodiny: Po St Čt 8,00-10,30 9,00-11,30 10,00-12,00 14,00-14,30 13,00-13,30 13,00-14,30 kontakt: vladimir.kolovratek@upce.cz, tel: Univerzita Pardubice - budova na náměstí Čs. legií - stará část 48

50 Interiér - značení místností - cedulky místnosti CM Značení: CM - cedulky místnosti Fakulta chemicko-technologická Ukázka stestavy CM 2 + CM 4 + CM 6 LORTOŘ ROZVRH HODIN Poznámka: Označení interiéru respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem. rozvrh hodin kontakt: vladimir.kolovratek@upce.cz, tel: KTUÁLNÍ INFORMCE Univerzita Pardubice - budova na náměstí Čs. legií - stará část 49

51 Interiér - informace - Uni paravan - UP - technický rozkres Značení: UP - Uni paravan info Rozměry: výška mm šířka mm Obsah: univerzální použití pro informační a prezentační účely Univerzity Pardubice C 1300 Umístění: přesné umístění UP bude upřesněno zadavatelem při realizaci Poznámka: bez montáže, paravany volně stojící v interiéru 2000 duralový profil s jednou drážkou 46 x 1000 mm 40 vnitřní deska - v možnostech: magnetická C duralový profil kruhový s jednou boční drážku 60 x 2000 mm + kovová patka (podstavec) 1000 rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 50

52 Ukázka stávajícího řešení - Uni paravan - (budova T, Kampus Polabiny) Značení: UP - Uni paravan info VÝSTV OJEKTU TĚLOVÝCHOVNÝCH ZŘÍZENÍ Stávající systém: Module Plus Outdoor by Cosign Fakulta chemicko-technologická, stavba objekt: Tělovýchovná zařízení Projektant stavby: Kuba, Pilař architekti, Kopečná 58, rno Inženýrská činnost (TDI): V&N v.o.s., Třída Míru 90, Pardubice Dodavatel stavby: sdružení firem Metrostav a.s., divize 9, Jablonského 2, Praha 7, ředitel divize 9 Ing. Ivan Kajer VCES a.s., Na Harfě 337/3, Praha 9, generální ředitel JUDr. Miroslav oštík UNISTV a.s., IC Příkop 6, rno, generální ředitel Ing. Miroslav Friš Zahájení stavby Kolaudační rozhodnutí k povolení užívání stavby bylo vydáno Univerzita Pardubice - budova na náměstí Čs. legií - stará část 51

53 Interiér - informace - Nástěnka info Uni Pce NU - technický rozkres Značení: NU - Nástěnka info Uni Pce Rozměry: výška mm šířka mm Obsah: univerzální použití pro informační a prezentační účely Univerzity Pardubice Umístění: přesné umístění NU bude upřesněno zadavatelem při realizaci vnitřní deska magnetická, krycí plexisklo C 1200 C hliníkový rám, možnost otvírání vlevo / vpravo jako kniha D D 2 x patentní zámek s ujednoceným zamykáním 1600 EURO 30 zamykatelná, magnet. plocha krycí plexi, jako kniha panty vlevo nebo vpravo, 2 x zámek, stříbrný elox rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 52

54 Ukázka stávajícího řešení - Nástěnka Uni Pce - (budova R, Kampus Polabiny) Značení: NU - Nástěnka info Uni Pce UNIVERZIT PRDUICE Úřední deska Poznámka: Označení místností respektuje kontinuitu navržených systémů již použitých v rámci budov a objektů Univerzity Pardubice. Při barevném rozlišení jednotlivých subjektů vycházíme z barev určených manuálem. Polep: Stávající systém: tisk na samolepící folii + UV laminace Euro Vitrnine - uzamykatelná stříbrný elox Univerzita Pardubice - budova na náměstí Čs. legií - stará část 53

55 Interiér - informace - Nástěnka info veřejná - technický rozkres Značení: NO - Nástěnka info veřejná Rozměry: výška mm šířka mm Umístění: přesné umístění NU bude upřesněno zadavatelem při realizaci Obsah: univerzální použití pro informační a prezentační účely Univerzity Pardubice a pro účely veřejnosti 1200 vnitřní výplň lehčená měkká pro špendlík - bílá nebo šedá FOM 10mm hliníkový rám - stříbrný elox 1600 rozměry jsou uvedeny v mm Univerzita Pardubice - budova na náměstí Čs. legií - stará část 54

56 Seznam jednotlivých prvků informačního systému Specifikace - název Označení Rozměry (mm) Množství Poznámka 1. Exteriér - Označení budovy (vchodů) Značení budovy - vchod V x ks Značení vchodu - bezbariérový vstup V x ks Značení vchodu - bezbariérový vstup - směrovka V x ks 2. Interiér - základní orientační prvky Cedule vestibul ITV 1593 x ks Informační ukazatele - závěsné IS 465 x ks Informační ukazatele - nástěnné IN 563 x ks Informační plány pater IP 430 x ks Požární plány pater PP 430 x ks Značení pater ZP 105 x ks 3. Interiér - značení místností Hlavička 5 CM 1 50 x ks Hlavička 4 CM 2 50 x ks Cedulka 5 CM x ks Cedulka 4 CM x ks Piktogram CM x ks Posterlišta clip CM 6 25 x ks 4. Interiér - informace Uni paravany volně stojíci UP 2000 x ks Nástěnky info - Uni Pce NU 1200 x ks Nástěnky info - veřejné NO 1200 x ks Univerzita Pardubice - budova na náměstí Čs. legií - stará část 55
