Micro Magic Mk II Racing

Transkript

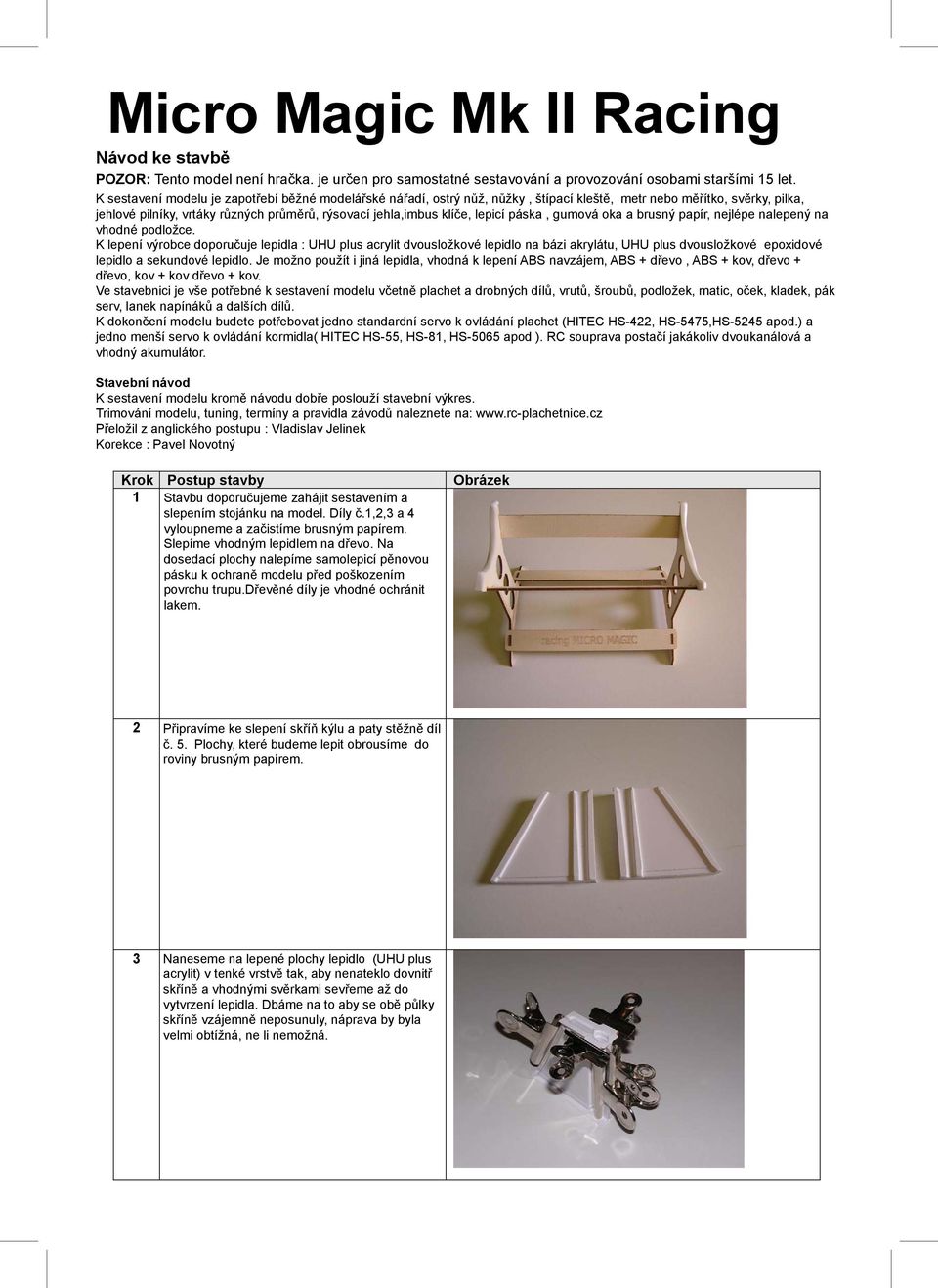

1 Micro Magic Mk II Racing Návod ke stavbě POZOR: Tento model není hračka. je určen pro samostatné sestavování a provozování osobami staršími 15 let. K sestavení modelu je zapotřebí běžné modelářské nářadí, ostrý nůž, nůžky, štípací kleště, metr nebo měřítko, svěrky, pilka, jehlové pilníky, vrtáky různých průměrů, rýsovací jehla,imbus klíče, lepicí páska, gumová oka a brusný papír, nejlépe nalepený na vhodné podložce. K lepení výrobce doporučuje lepidla : UHU plus acrylit dvousložkové lepidlo na bázi akrylátu, UHU plus dvousložkové epoxidové lepidlo a sekundové lepidlo. Je možno použít i jiná lepidla, vhodná k lepení ABS navzájem, ABS + dřevo, ABS + kov, dřevo + dřevo, kov + kov dřevo + kov. Ve stavebnici je vše potřebné k sestavení modelu včetně plachet a drobných dílů, vrutů, šroubů, podložek, matic, oček, kladek, pák serv, lanek napínáků a dalších dílů. K dokončení modelu budete potřebovat jedno standardní servo k ovládání plachet (HITEC HS-422, HS-5475,HS-5245 apod.) a jedno menší servo k ovládání kormidla( HITEC HS-55, HS-81, HS-5065 apod ). RC souprava postačí jakákoliv dvoukanálová a vhodný akumulátor. Stavební návod K sestavení modelu kromě návodu dobře poslouží stavební výkres. Trimování modelu, tuning, termíny a pravidla závodů naleznete na: Přeložil z anglického postupu : Vladislav Jelinek Korekce : Pavel Novotný Krok Postup stavby Obrázek 1 Stavbu doporučujeme zahájit sestavením a slepením stojánku na model. Díly č.1,2,3 a 4 vyloupneme a začistíme brusným papírem. Slepíme vhodným lepidlem na dřevo. Na dosedací plochy nalepíme samolepicí pěnovou pásku k ochraně modelu před poškozením povrchu trupu.dřevěné díly je vhodné ochránit lakem. 2 Připravíme ke slepení skříň kýlu a paty stěžně díl č. 5. Plochy, které budeme lepit obrousíme do roviny brusným papírem. 3 Naneseme na lepené plochy lepidlo (UHU plus acrylit) v tenké vrstvě tak, aby nenateklo dovnitř skříně a vhodnými svěrkami sevřeme až do vytvrzení lepidla. Dbáme na to aby se obě půlky skříně vzájemně neposunuly, náprava by byla velmi obtížná, ne li nemožná.

2 4 Z překližky vyloupneme 2x díl č. 7 držák desky serva a po začištění navzájem slepíme lepidlem na dřevo. Vyloupneme a začistíme i díly č. 6, které slouží k zesílení horní části skříně Na plánu si odměříme a na skříni kýlu označíme místo, kam zalepíme držák desky serva. Dbáme aby držák na skříň šel lehce nasunout a na vyznačené místo zalepíme. Zespodu nalepíme i zesílení díl č.6 na skříň kýlu, jak je patrné z obrázku. 5 Kompletní skříň kýlu na styčné ploše s trupem lehce obrousíme a zalepíme do trupu, nejlépe lepidlem UHU plus acrylit. Do vytvrzení lepidla dbáme na kolmost skříně.

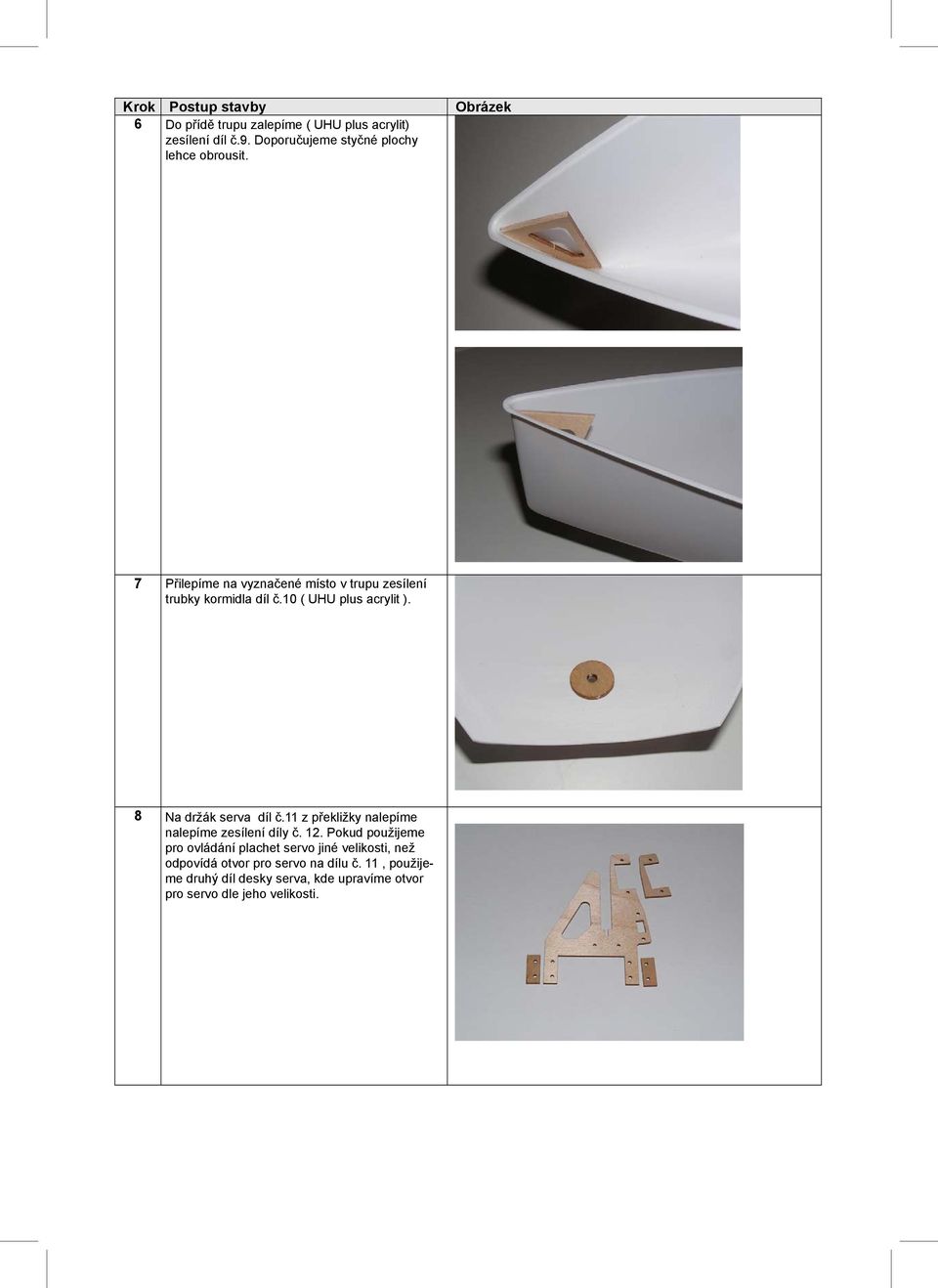

3 6 Do přídě trupu zalepíme ( UHU plus acrylit) zesílení díl č.9. Doporučujeme styčné plochy lehce obrousit. 7 Přilepíme na vyznačené místo v trupu zesílení trubky kormidla díl č.10 ( UHU plus acrylit ). 8 Na držák serva díl č.11 z překližky nalepíme nalepíme zesílení díly č. 12. Pokud použijeme pro ovládání plachet servo jiné velikosti, než odpovídá otvor pro servo na dílu č. 11, použijeme druhý díl desky serva, kde upravíme otvor pro servo dle jeho velikosti.

4 Krok Postup stavby 9 Na tomto obrázku je poloha dílů č.15,19, 21, 22, 23 zalepených do paluby díl č Na vyznačené místo zalepíme druhý díl č. 10 zesílení trubky kormidla (UHU plus acrylit). Do zesílení zrcadla díl č.22 vyvrtáme otvor o prům. 2 mm a zevnitř vyvrtáme zahloubení pro narážecí matici díl č.24, kterou do zahloubení zalepíme. 11 Zalepíme výztuhu díl č Zalepíme překližkové výztuhy díl č.20 pro matice šroubovacích oček stěhů. Dodržíme mezeru 3 mm od okraje paluby. Obrázek

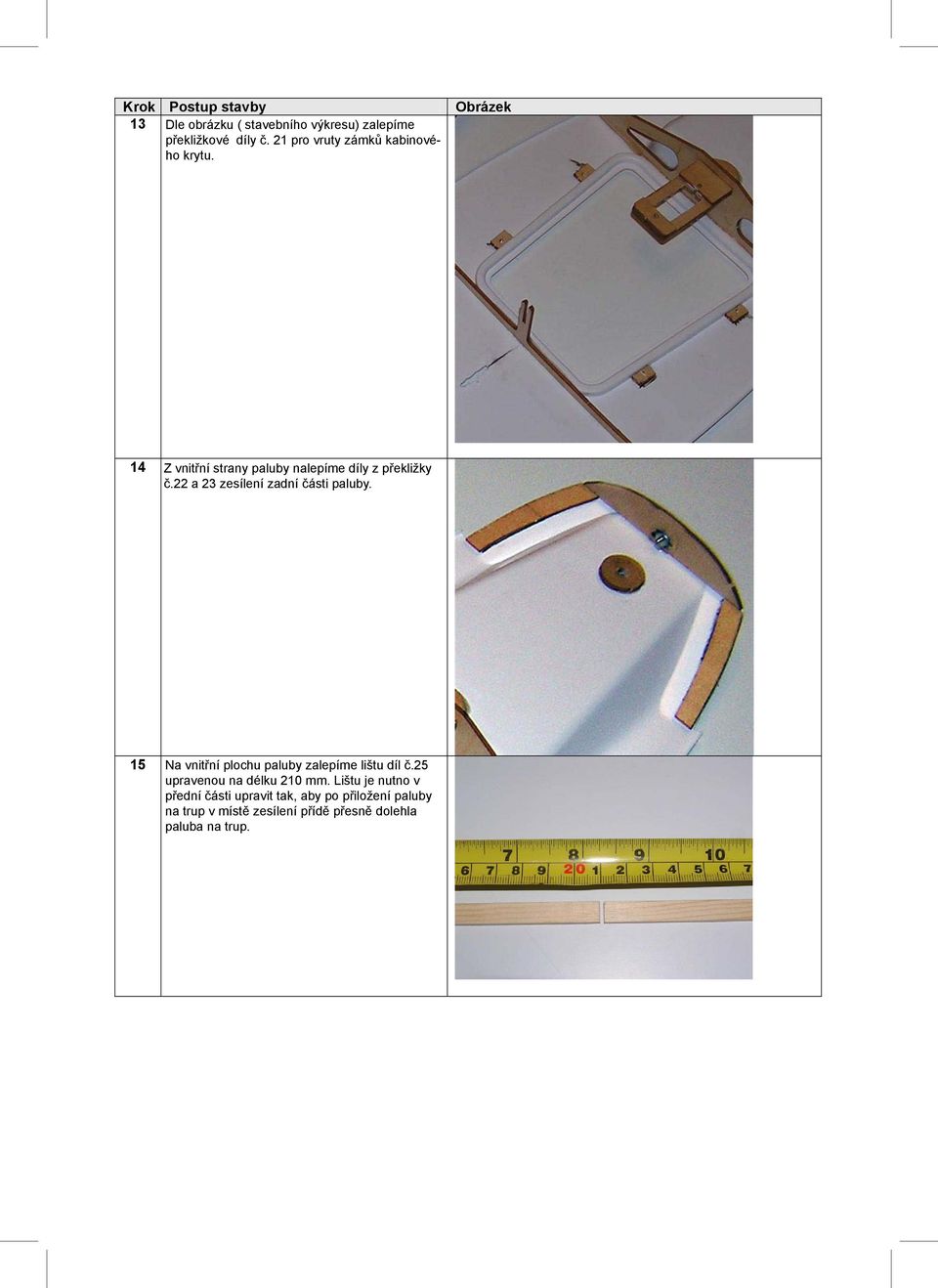

5 Krok Postup stavby 13 Dle obrázku ( stavebního výkresu) zalepíme překližkové díly č. 21 pro vruty zámků kabinového krytu. 14 Z vnitřní strany paluby nalepíme díly z překližky č.22 a 23 zesílení zadní části paluby. 15 Na vnitřní plochu paluby zalepíme lištu díl č.25 upravenou na délku 210 mm. Lištu je nutno v přední části upravit tak, aby po přiložení paluby na trup v místě zesílení přídě přesně dolehla paluba na trup. Obrázek

6 16 Z vrchní strany paluby vyvrtáme v místě výztuh otvor o průměru 2 mm.do výztuhy zevnitř vyvrtáme zahloubení vrtákem o průměru 4,2 mm pro zalepení narážecí matice M 2 díl č. 24 a matici do zahloubení zalepíme. Doporučujeme do matice ze strany paluby zašroubovat šroub M 2 jehož závit natřeme tukem aby později šel vyšroubovat. 17 v případě, že se nám podaří provrtat vrtákem o prům. 4,2 mm i palubu, zalepíme ze strany paluby vhodné podložky s dírou 2.1 mm. 18

7 Krok Postup stavby Před přilepením paluby přišroubujeme držák serva pro ovládání plachet a zkusmo i příjímač a baterii. Doporučujeme místo přilepení antény přijímače vlepit do trupu slámku ( brčko), do kterého můžeme později anténu zasunout,(jen v případě RC soupravy 40 Mhz).Přijímač a baterie jsou do trupu upevněny suchým zipem, abychom mohli jejich posunutím loď vyvážit. Obrázek

8 19 Dalším krokem je přilepení paluby na trup.dbáme na lícování lišty díl č.25 v přední části paluby a lícování šikmé části paluby a zrcadla. Palubu lepíme vhodným lepidlem např. UHU plus nebo UHU plast spezial. Palubu do vytvrzení lepidla uchytíme pomocí pryžových ok a lepicí pásky.šikmou část paluby a zrcadlo zatím nelepíme. 20 Po vytvrzení spoje paluby s trupem zalepíme šikmou část paluby a zrcadlo. Lepíme nejlépe kyanoakrylátovým lepidlem a do vytvrzení lepidla přitlačíme k sobě svěrkami. Lepení opakujeme několikrát, aby byla zajištěna nepropustnost spoje

9 21 Na obrázku vidíme kompletní vrchní část kormidla s ovládací pákou díl č Nyní zkntrolujte těsnost trupu, zda některým spojem nepropouští vodu. 23 Zesílení paluby díl č.19 zalepíme na skříň kýlu a stěžně díl č Nalícujeme a zalepíme trubku díl č.26 pro hřídel kormidla vhodným lepidlem (UHU plus).našroubujeme očko díl č. 34 pro zadní stěh díl č.72.

10 Nalícujeme a zalepíme trubku díl č.26 pro hřídel kormidla vhodným lepidlem (UHU plus).našroubujeme očko díl č. 34 pro zadní stěh díl č Servo kormidla díl č. 28 přišroubujeme do překližkové desky serva uprostřed. 26

11 Sestavíme kormidlo díl č. 27 na jehož hřídel v místě dosednutí zajišťovacího šroubu páky kormidla díl č. 30 vypilujeme malou plošku, aby se páka kormidla na hřídeli neprotáčela. 27 Do zadní části kokpitu vyvrtáme dva otvory prům. 2 mm a zalepíme plastové tubičky díl č. 31 o délce 15 mm jako průchodky pro lanka ovládání kormidla. 28 Uprostřed zadní části kokpitu vyvrtáme otvor o prům. 4 mm pro průchodku díl č.32 otěže hlavní plachty. Stejně tak na vyznačené místo na palubě vyvrtáme otvor a zalepíme průchodku díl č. 32 pro otěž kosatky.

12 29 Zašroubujeme do narážecích matic díl č.24 očka díl č. 34 pro stěhy, s podložkou díl č.35 dle obrázku a výkresu Zašroubujeme do narážecích matic díl č.24 očka díl č. 34 pro stěhy, s podložkou díl č.35 dle obrázku a výkresu.na držák díl č. 7 přišroubujeme desku díl č. 11 s přišroubovaným servem ovládání plachet.

13 Krok Postup stavby 32 Dle výkresu a fotografií zkompletujeme kladky díl č.39 a přišroubujeme je na páku ovládání plachet díl č.40. Jeden konec otěže vratiplachty uvážeme na desku serva. Volný konec otěže protáhneme skrz kladku a průchodku na palubu. 33 Deska serva je přišroubována vruty díl č. 41 s podložkami díl č. 43.Do desky serva kormidla vyvrtáme otvor o prům.1.5 mm pro upevnění lanka otěže vratiplachty. Volný konec otěže vratiplachty protáhneme kladkou a průchodkou na palubu. 34 Obrázek

14 35 36 Dvě lanka díl č.45 ovládání kormidla protáhneme skrz trubičky. Jeden konec lanek přivážeme k páce serva druhý konec protáhneme napínáky díl č. 46 a protáhneme pákou kormidla a upevníme na napínák. 37 Vyvrtáme a upevníme vruty příchytky ( zámky ) díl č.47 kabinového krytu..

15 38 Upravíme díly č. 49 trimování kýlu tak, aby šly s kýlem bez velkých vůlí zasunout do skříně kýlu. 39 Kýl díl č. 48 zalepíme do olověné zátěže. ( UHU plast acrylit). Olověná zátěž díl č.50 je toxická, dbáme zvýšené opatrnosti při manipulaci.zátěž díl č. 50 zajistíme ke kýlu vyvrtáním dvou otvorů o prům.1,5 mm šikmo ze stran olověné zátěže a zalepíme dva kolíky z ocelového drátu díl č.51 dle výkresu. Zátěž můžeme opatřit vhodným nátěrem.

16 Krok Postup stavby Alternativně můžeme olověnou zátěž opatřit plastovým krytem díl č. 52 Obrázek

17 43 Kýl fixujeme na palubě zašroubováním matice M3 díl č. 53 s podložkou díl č Gumové těsnění díl č. 54 zalepíme do krytu kabiny vhodným kyanoakrylátovým lepidlem Dle výkresu zkompletujeme stěžeň. Na spodní část nasuneme Al. trubku díl č.57 a bukovou kulatinu díl č. 58 zasuneme do spodní části stěžně zevnitř a zalepíme. Sestavíme spodní část stěžně díl č.59 a desku díl č.60.

18 48 Díl č.61 vsuneme do dílu č.59 a zasuneme do obou čep díl č. 62 s podložkou díl č. 35. Na ráhno vratiplachty díl č.64 zalepíme díl č Na obrázku je sestavená spodní část (pata) stěžně a upevnění ráhna s kikingem. Na obrázku je sestavená spodní část (pata) stěžně a upevnění ráhna s kikingem. Kryt kabiny je nasazen a zajištěn plastovými zámky. 50 Dle obrázku sestavíme horní část stěžně,nasuneme závěs kosatky díl č.70 a zalepíme ve vzdálenosti 95 mm od konce stěžně, nasuneme a zalepíme díl č. 71 hlavu stěžně.

19 51 Štípacími kleštěmi odstřihneme část háčku č.72, nebo vyhneme tak aby se háček dal zasunout do očka díl č.34 52

20 53 Upevnění posuvného oka díl č. 67 na ráhnu vratiplachty. 54 Dle výkresu nalepíme na vratiplachtu samolepicí uhlíkové výztuhy včetně kruhových zesílení. Horní výztuhu doporučujeme zkrátit na délku 50 mm. 55 Upevnění zadního stěhu kosatky na ráhno do horního oka dílu č.84. Spodním okem prochází otěž kosatky.zadní dolní roh kosatky je upevněn do dílu č.92.

21 Krok Postup stavby 56 Do zesílení přední hrany vratiplachty horkou jehlou uděláme otvory pro háčky vratiplachty díl č Systém upevnění a seřízení otěže vratiplachty provlečením skrz posuvné oko díl č.67 do posuvného třmenu díl č.82. Na šroub oka díl č.68 nasuneme kousek plastové trubičky díl č. 81 tak, aby otěž vratiplachty volně skrz posuvné oko volně procházela. 58 Upevnění zadního rohu vratiplachty do posuvného oka díl č.67 dle výkresu. Obrázek

22 59 Na obrázku je vidět průchodka díl č.32 a upevnění otěže vratiplachty na ráhno pomocí třmenu díl č Na zadní část ráhna kosatky zalepíme dle výkresu díl č.84 a na přední část díl č.85 do kterého zalepíme díl č. 86, tyčku pro závaží díl č Provlečení lanka předního lemu díl č.89 kosatky a jeho upevnění na ráhnu.

23 62 Provlečení lanka předního lemu díl č.89 kosatky a jeho upevnění na ráhnu. 63 Upevnění stěhů díl č.74, a předního lemu kosatky díl č.89 a zadního lemu kosatky díl č.95 k závěsu díl č.70 a závaží vyvážení ráhna díl č.87 nasunutý a zalepený na díl č.86.

24 64 Upevnění zadního dolního rohu kosatky do posuvného oka díl č.93 a upevnění zadního lemu kosatky do dílu č.84. Upevnění lanka dolního předního rohu vratiplachty.zadní dolní roh kosatky je upevněn do dílu č Upevnění závěsu ráhna kosatky dle výkresu pomocí dílu č Pohled na ustrojenou spodní část oplachtění.

25 67 Napínáky předního a zadního lemu kosatky a její zavěšení. 68 Závěs ráhna kosatky a jeho seřizování napínákem 69

26 70 Detailní pohled na spodní část stěžně a zavěšení kosatky a lanko napínání dolního rohu vratiplachty Nářadí potřebné ke stavbě
