Loutkové divadélko. Návrh rozměrů a konstrukce

Transkript

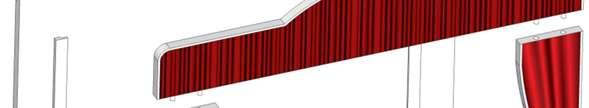

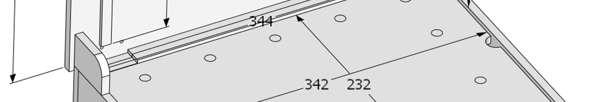

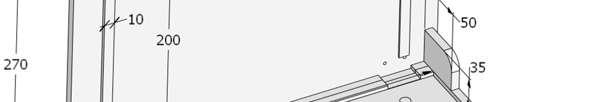

1 Loutkové divadélko Jste kutilové a chtěli byste dětem vyrobit vlastní kufříkové divadélko? Pak právě pro vás tu máme podrobný návod na výrobu. Není to nic složitého. Pojďme se podívat, jak takové loutkové divadélko vyrobit. Návrh rozměrů a konstrukce Základní konstrukce divadélka je zřejmá z prvního uvedeného obrázku. Divadélko je vyrobeno z březové překližky tloušťky 8 mm. Jedná se o kufříkové provedení, což znamená, že všechny části divadla (opona, kulisy, loutky apod.) lze po rozložení umístit do krabičky, kterou jednoduše můžeme skladovat mezi hračkami. Pro skládání divadélka, upevňování loutek a kulis je použito neodymových magnetů a suchých zipů. Loutkové divadélko si rozdělíme na tři části krabice, opona a držáčky (loutek a kulis). Na následujících obrázcích je uveden popis jednotlivých částí včetně jejich rozměrů.

2 Krabice obsahuje vrchní díl (1) s držáčky kulis pozadí (6) a panty (9), které jsou k vrchnímu dílu přinýtovány. Podlaha (5) divadélka je opatřena magnetky (12) pro držáčky doplňkových kulis (středových a bočních). Spodní část krabice se skládá ze spodního dílu (1), bočních dílů (2), předního a zadního dílu (3). Dále pak z vnitřních zarážek (8) a vyztužovací tyče (4). Přední díl je opatřený magnetkami (12) pro držení bočních opon. Poslední součást krabice jsou dvě zarážky (7), jež se použijí pro fixaci vrchního dílu, aby se nezavíral.

3 Krabice je sestavena a lepena pomocí kolíčků pr. 4 (11). Pozice jednotlivých děr kolíčků na spodním dílu (1), bočních dílech (2) a předním a zadním dílu (3) je zakótována na následujícím obrázku. Opona divadla se skládá z vrchní opony (13) a bočních opon (14). Držení bočních opon (15) je opatřeno magnetky (21). Dále jsou součástí opony tyče pro zavěšení opony (18 a 20) a tyče držení opony (17 a 19) při jejím otevření.

4 Držáčky jsou pro loutky a kulisy. Oboje ve dvojím provedení tj. pro malé a velké loutky, resp. kulisy. Jak držáčky loutek, tak držáčky kulis jsou opatřeny suchým zipem háčkové části pro připevnění loutky (kulisy). Držáček loutek se skládá ze špejle (22, 23), tyče (24), kousku špejle a destičky pro loutky (25, 26). Držáček kulis se skládá ze spodní destičky (29), destičky kulisy (27, 28) a magnetky (30) umístěné na spodní straně. Souhrnná tabulka seznamu dílů a jejich rozměrů. Dřevěné díly tl. 8 jsou z březové překližky. Vyztužovací tyč (4) a držáčky kulis pozadí (6) jsou vyrobeny z tvrdého dřeva. Destičky pro loutky (25, 26) lze vyrobit z libovolného dřeva, které budete mít k dispozici.

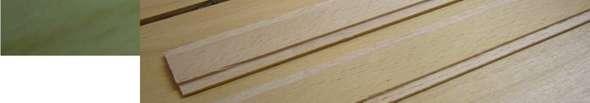

5 Výroba krabice Dle tabulky seznamu dílů si připravíme všechny potřebné polotovary pro výrobu krabice, kromě držáčků kulis, které je nutno vyrobit z většího kusu materiálu kvůli držení. Výroba držáčků kulis pozadí (6). Z tvrdého dřeva š.30 x d.200 podélně nařezat plátky tl. 3,5 mm a zahladit na pásové brusce.

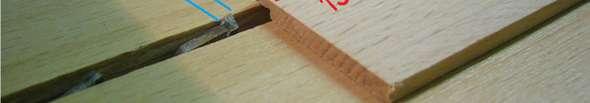

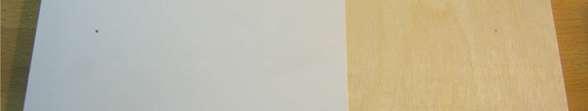

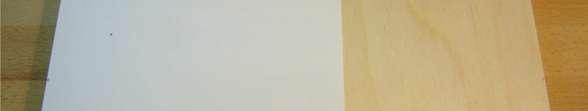

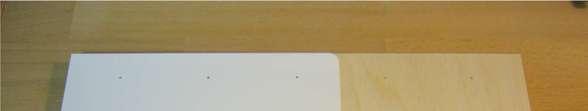

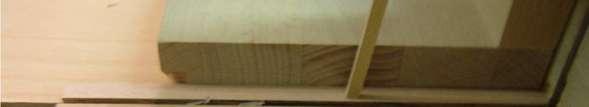

6 Nastavit hl. kotouče 1,75 mm a doraz na 2 mm (+3 mm pilový kotouč) mm a řezat drážku šířky 5 mm z obou stran polotovaru (nejdříve na doraz 2mm a pak povytaženě od dorazu). Následně jemnými pohyby od / k zarážce zahladit drážku do hladka. Nastavit doraz na 10 mm a podélně rozříznout za současného držení klacíkem z horní strany. Výroba podlahy (5). Vyznačení výřezů a pozice děr dle výkresu nebo pomocí připravené šablony.

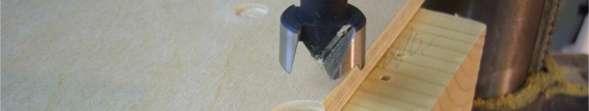

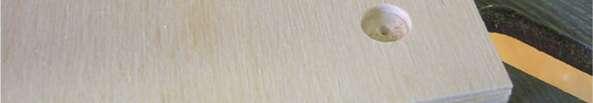

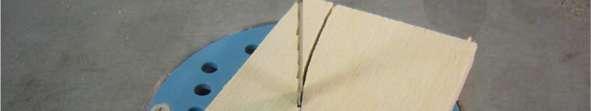

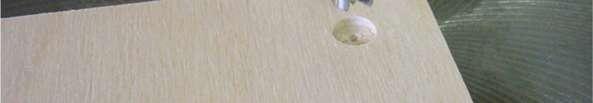

7 Řezání na pásové pile. Vrtání děr na magnetky (12) pr. 10 do hloubky 2 mm. Do takto připravených děr vlepíme neodymové magnetky. Vrtání děr pr. 18 na obou stranách podlahy, které slouží ke snadnému odnímání podlahy od krabice divadélka.

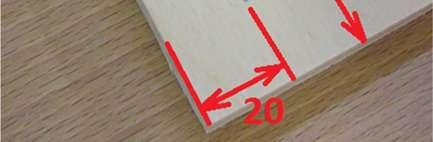

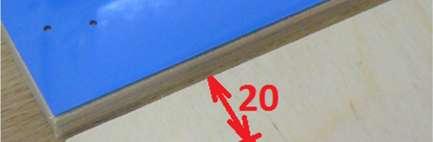

8 Příprava bočních dílů (2), předního a zadního dílu (3). Ze spodní strany bočních dílů, předního a zadního dílu vyznačíme pozice děr na kolíčky (dle výkresu výše celkem 18 děr). Vyznačení provedeme tužkou za pomocí posuvného měřítka, pravítka a úhelníku. Dále na těchto dílech vyznačíme pozice děr pro sestavení rámečku (opět dle výkresu výše celkem 16 děr). Nezapomeneme na vnitřní straně předního dílu vyznačit pozice čtyř děr pro magnetky.

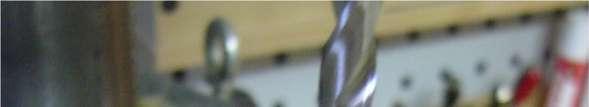

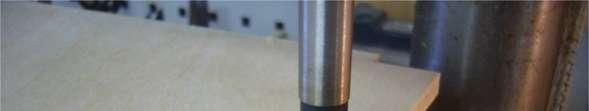

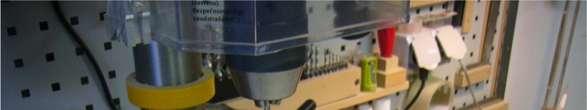

9 Ve vyznačených místech vrtáme díry pr. 4 do hloubky 15 mm. Předvrtání děr pr. 4 (vrtákem do dřeva) a následně vrtání pr. 4,5 (vrtákem do kovu). Vše do hloubky max. 4,5 mm! Vrtáme neprůchozí díry na magnetky (12) pr. 10 do hloubky 2 mm na obou stranách předního dílu z vnitřní strany.

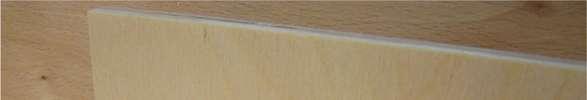

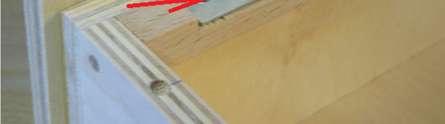

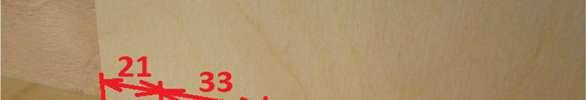

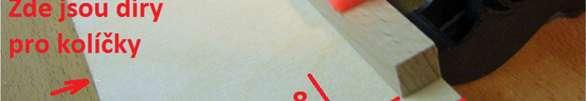

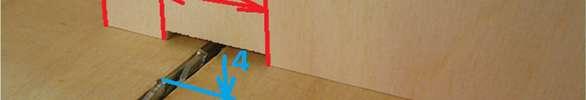

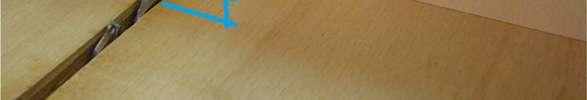

10 Přilepíme vyztužovací tyč (7) na zadní díl 8 mm od kraje. Při lepení si dáme pozor, abychom tyč přilepili na správnou stranu, vzhledem k pozicím děr na kolíčky (vyznačené na obrázku červenými šipkami). Po zaschnutí vyznačíme zářezy pro panty na obou stranách zadní dílu (21 mm od kraje, 33 mm šířka). Dle obrázku postupně provedeme společný výřez překližky a vyztužovací tyče do hl. 4 mm. Lepení kolíčků (11) bočních dílů, předního a zadního dílu. Kolíčky délky 18 mm máme připravené z bukové kulatinky o průměru 4 mm. Pro sestavení rámečku potřebujeme celkem 8 ks kolíčků.

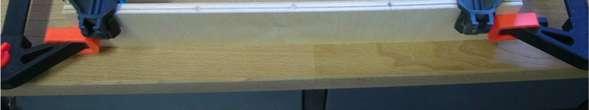

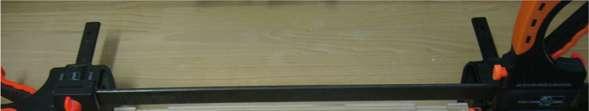

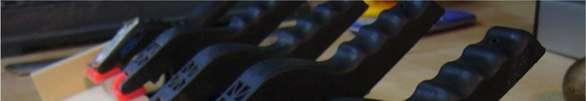

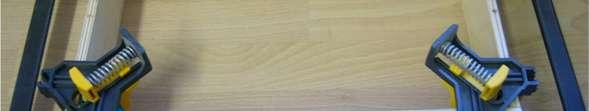

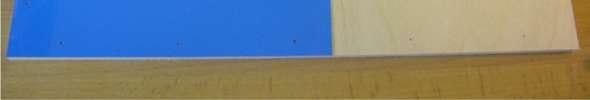

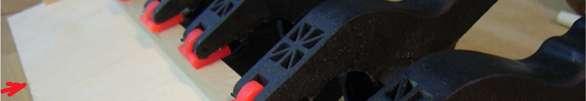

11 Lepení - sestavení rámečku a jeho zafixování. Provedeme kontrolu pravého úhlu. Dle výkresu výše nebo dle připravené šablony jak je uvedeno na obrázku vyznačíme pozici děr pro kolíčky na spodním dílu (1). Předvrtání vyznačených děr pr. 4 (vrtákem do dřeva) a následně vrtání pr. 4,5 (vrtákem do kovu). Vše do hloubky max. 4,5 mm!

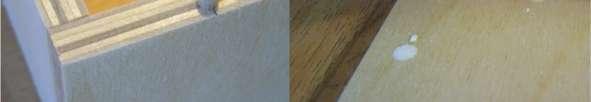

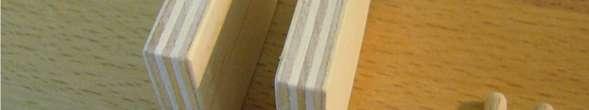

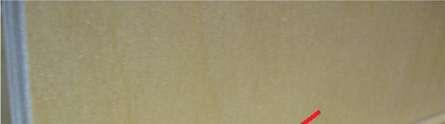

12 Na spodní stranu rámečku přilepíme kolíky do již připravených děr. Celkem se jedná o 18 ks kolíčků po obvodu rámečku. Následně zkusíme rámeček s kolíčky umístit do spodního dílu. V případě, že nám některé pozice děr a kolíků brání v sestavení, zvětšíme příslušné neprůchozí díry ve spodním díle a sestavení provedeme znovu. Jakmile sestavení nic nebrání, provedeme lepení a celou krabici zafixujeme svěrkami. Po zaschnutí přiložíme vrchní díl (1) ke krabici a na spodní hraně ho zarovnáme spolu se spodním dílem (viz spodní šipka na obrázku). Oba panty (9) vložíme do výřezů a na vyztužovací tyči vyznačíme pozici děr. Dále tužkou vyznačíme pozici pantu na vrchním díle, který pak následně pomocí úhelníku přeneseme na okraj vrchního dílu, tak jak je uvedeno na následujícím obrázku.

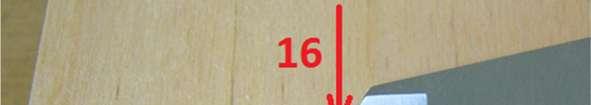

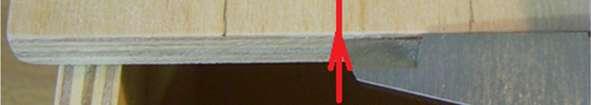

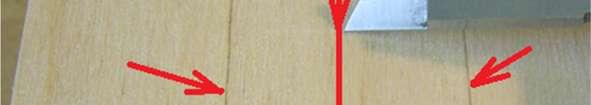

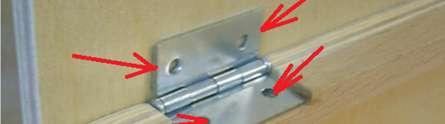

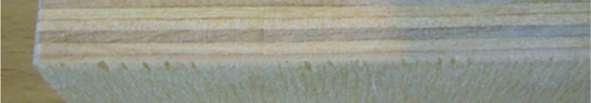

13 Červené šipky vyznačují přenesení pozice pantu na horním díle pomocí úhelníku. Následně vyznačíme pozice děr pantu ve vzdálenosti 16 mm. Na tuto pozici nastavíme pozici děr pantu a vyznačíme je pro vrtání.

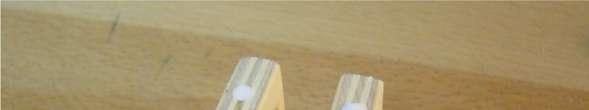

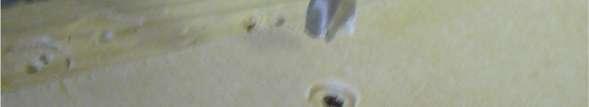

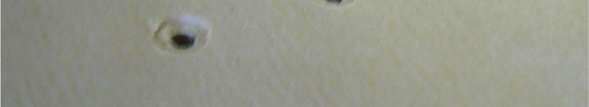

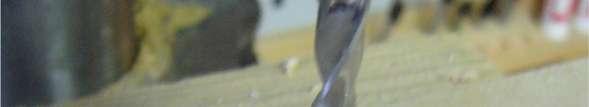

14 Ve vyznačených místech pro díry na panty vrtáme průchozí díry pr. 3 mm (celkem 8 děr). Pro zapuštění nýtu z vrchní strany vrchního dílu vrtáme pr. 7 do hloubky 1,5 mm.

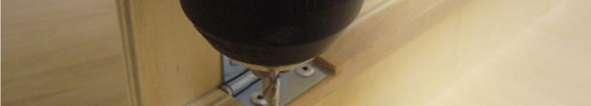

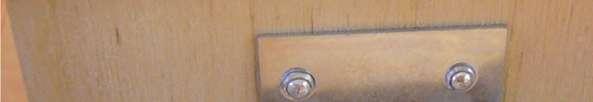

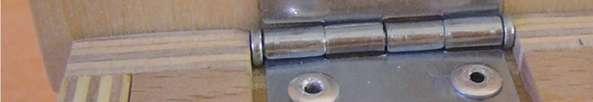

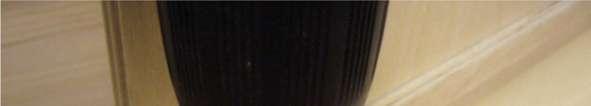

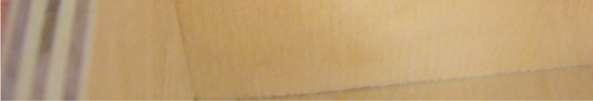

15 Nyní můžeme provést nýtování. Vhodnější ovšem je přinýtovat vrchní díl až po vyhotovení zarážek (7), které bude popsáno na následujících obrázcích. Z důvodu zajištění pěkného lícování zarážek s bočními díly, musíme provést jejich přesné vrtání na stolní vrtačce. Vrtání na stolní vrtačce ovšem není možné provést, pokud bude vrchní díl přinýtován již nyní. Zarážky vyznačíme dle šablony a vyřízneme na pásové pile. Hrany zabrousíme na pásové brusce.

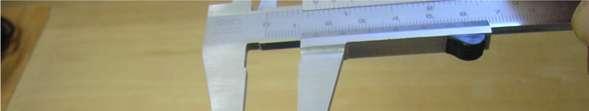

16 Posuvným měřítkem vyznačíme pozici děr v podélném směru zarážky. Stejně tak i v příčném směru tj. přes tloušťku zarážky. Na bočních dílech krabice rovněž vyznačíme pozice děr. Měříme přesně, abychom zajistili přesné lícování zarážky s bočním dílem.

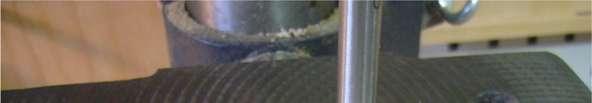

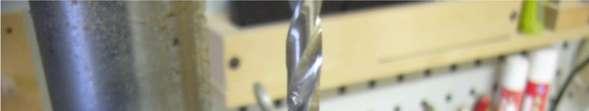

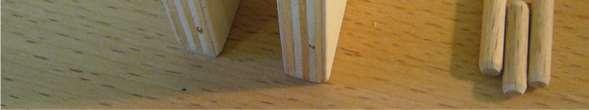

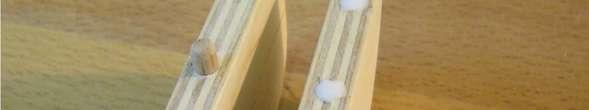

17 Přesně vrtáme neprůchozí díry pro kolíky pr. 4 do hloubky 13 mm. Přilepíme kolíky (4ks) do vyvrtaných děr v zarážkách. Přesně vrtáme neprůchozí díry pro kolíky pr. 4 do hloubky 6 mm. Vyzkoušíme nasazení zarážek a v případě potřeby zvětšíme díry na pr. 4,1 nebo 4,2 mm. Až nyní provedeme nýtování vrchního dílu k pantu, jak bylo zmíněno výše.

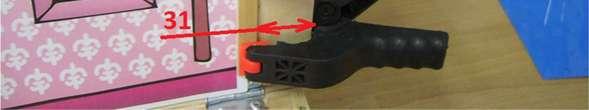

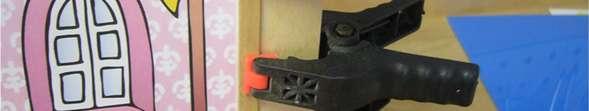

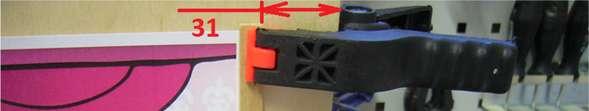

18 Posledním krokem pro výrobu krabice je přilepení držáčků kulis a vnitřních zarážek podlahy. Držáčky kulis přilepíme 31 mm od kraje vrchního dílu tak, jak je uvedeno na obrázku. Pro zamezení nežádoucího posuvu držáčků provedeme fixaci svěrkami, až po jejich krátkém zaschnutí. Obdobně přilepíme vnitřní zarážky do krabice, tj. necháme krátce zaschnout a zafixujeme svěrkami.

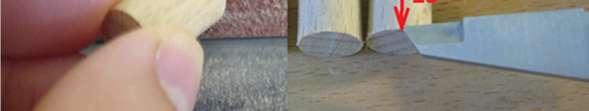

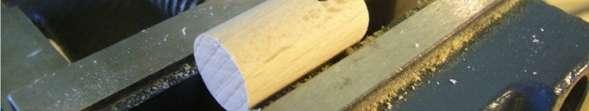

19 Výroba opony Dle tabulky si připravíme jednotlivé části opony. Z bukové kulatinky si připravíme 2ks kolíků pr. 12 pro držení opony (17) délky 20 mm. Z bukové kulatinky si připravíme 2ks kolíků pr. 6 pro držení opony (19) délky 25 mm. U všech kolíků zabrousíme hranu na jedné straně na pásové brusce. U kolíků pr. 12 vyznačíme 15 mm od nezabroušené hrany pozici neprůchozích děr. Ve vyznačených místech vrtáme pr. 6 a následně pr. 6,5 do hloubky 5 mm. Takto připravené kolíky přilepíme dle obrázku k sobě.

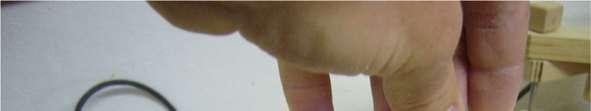

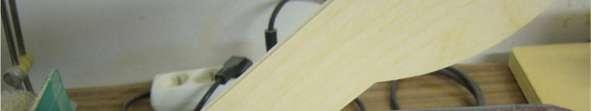

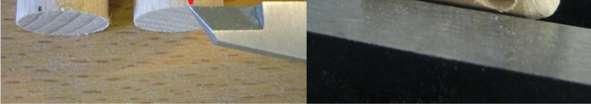

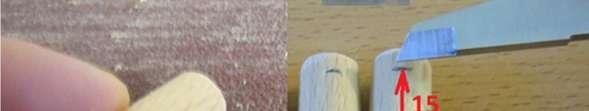

20 Z bukové kulatinky si připravíme 2ks kolíků pr. 15 pro zavěšení opony (18) délky 30 mm. Z bukové kulatinky si připravíme tyčku pr. 6 pro zavěšení opony (19) délky 345 mm, kterou budeme potřebovat dále (prozatím zde není uvedena na obrázku). U všech kolíků zabrousíme hranu na jedné straně na pásové brusce. U kolíků pr. 15 vyznačíme 22 mm od nezabroušené hrany pozici děr. Ve vyznačených místech vrtáme pr. 6 a následně pr. 6,5. Do jednoho kolíku vrtáme průchozí díru a do druhého vrtáme do hloubky 8 mm. U průchozí díry vrtáme ke konci opatrně tak, aby na druhém konci vylezla špička vrtáku, a pak vrtáme z druhé strany, jinak hrozí vyštípnutí. U kolíku s průchozí dírou ještě vyznačíme pozici díry pro vrut a to 22 mm od kraje naproti průchozí díry, jak je uvedeno na obrázku. Následně vrtáme díru pr. 3 do hloubky průchozí díry pr. 6,5. Provedeme zahloubení pro vrut.

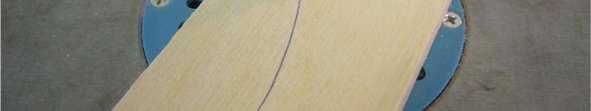

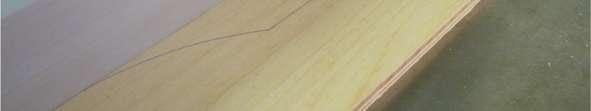

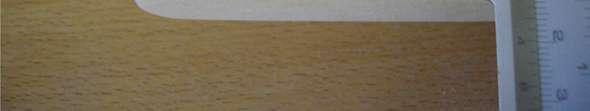

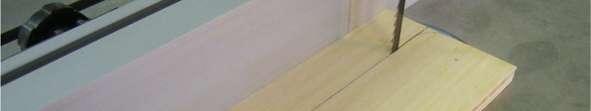

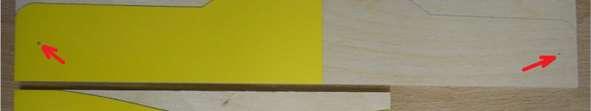

21 Dle výkresu výše vyznačíme na připravených polotovarech vrchní opony (13) a bočních opon (14) jejich tvar a pozici pro neprůchozí díry (červené šipky) pro kolíky držení a zavěšení opony. Vyznačené tvary vyřežeme na pásové pile. Při řezání vrchní části opony použijeme zarážku, jak je uvedeno na obrázku.

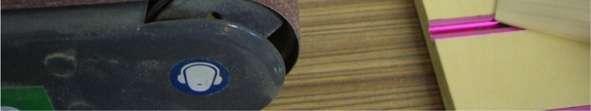

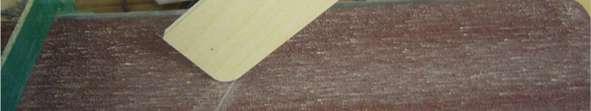

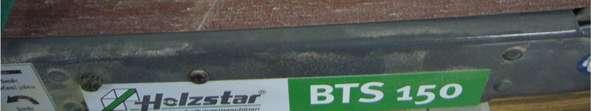

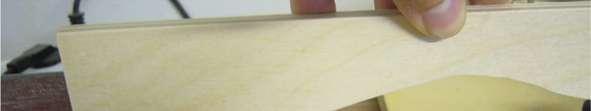

22 Na pásové pile zabrousíme řezné hrany do hladka. Na vrchním díle opony vyznačíme na každé straně ve vzdálenosti 15 mm a 38 mm pozici děr pro kolíčky pr. 4 (16).

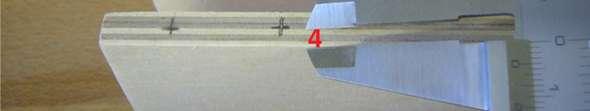

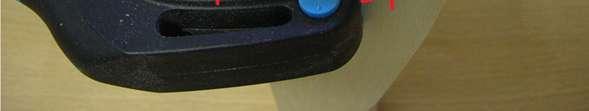

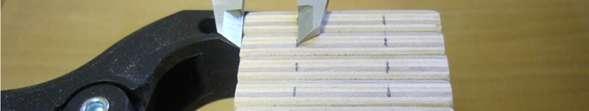

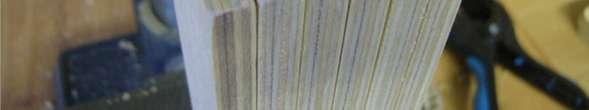

23 Vyznačení provedeme i ve směru tloušťky desky. Obdobně vyznačíme pozici děr na bočních oponách 15 mm a 38 mm od rovné části. Měříme přesně, abychom docílili pěkného lícování vrchní a bočních částí opon. Na obrázcích je zobrazeno jak postupovat při značení, vyrábíme-li více divadélek současně. Ve vyznačených místech pro díry vrtáme neprůchozí díry do bočních opon pr. 4 mm a následně pr. 4,2 do hloubky 6 mm.

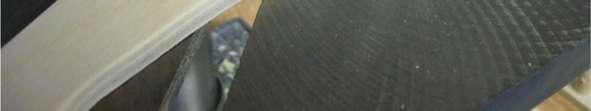

24 Do vrchního dílu opony vrtáme ve vyznačených místech neprůchozí díry pr. 4 do hloubky 13 mm. Pro kolíky zavěšení opon vrtáme ve vyznačených místech do vrchního dílu opony neprůchozí díry pr. 15 do hloubky 3 mm. Pro kolíky držení opony vrtáme ve vyznačených místech do bočních dílů opony neprůchozí díry pr. 12 do hloubky 3 mm.

25 Na připravených dílech držení bočních opon (15) vyznačíme polohu děr pro magnetky (21). Vrtáme neprůchozí díry na magnetky (21) pr. 10 do hloubky 2 mm. Do takto připravených děr můžeme vlepit neodymové magnetky. Před lepením dáváme pozor na jejich správnou polaritu vůči magnetům již přilepeným uvnitř krabice na předním dílu (3). Nyní máme všechny díly pro oponu již nachystány a můžeme provést jejich sestavení. Nejprve provedeme lepení kolíků do vrchní opony.

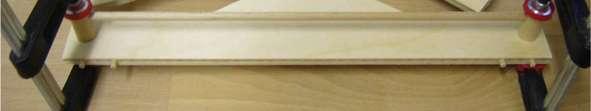

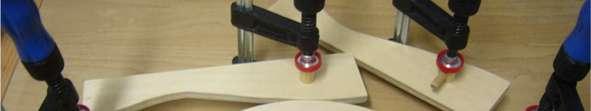

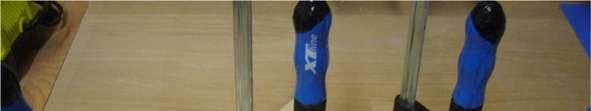

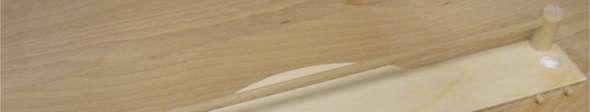

26 Sestavíme zavěšení opony a provedeme lepení dle obrázku. Přilepení provedeme tak, aby díra pro vrut na fixování závěsné tyče směřovala směrem dolů. Obdobně provedeme i lepení držení opony na bočních dílech opony. Pohlídáme, aby kolíky měly správnou orientaci. Pro pevné spojení provedeme fixaci svěrkami.

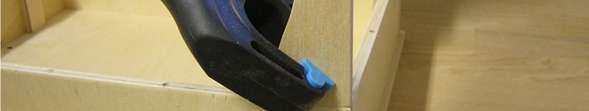

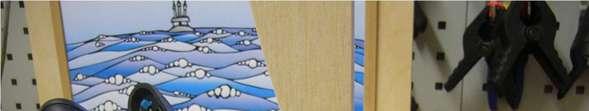

27 Nyní provedeme lepení držení bočních opon (15) k bočním oponám (14). Vložíme díl držení bočních opon do krabice provedeme magnetické spojení a na přední stranu naneseme lepidlo. Lepidla nanášíme jen přiměřené množství, aby se nám boční opony nepřilepily ke krabici. Zafixujeme svěrkami a po krátkém zaschnutí provedeme kontrolu, jestli se vytlačením lepidla boční opona nepřilepila ke krabici. Tyč pro zavěšení opony zafixujeme pomocí vrutu pr. 2,5 délky 16 mm. Na zavěšovací tyči provedeme vyznačení pozice díry připraveným vrutem tak, jak je uvedeno na obrázku. Následně ucvakneme špičku vrutu, neboť vrut je o cca 1 mm delší, než je zapotřebí.

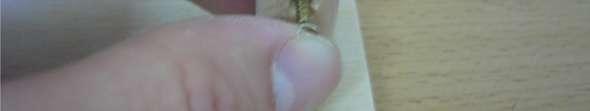

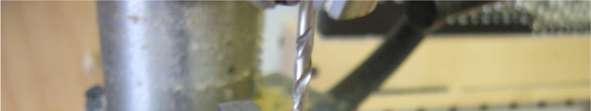

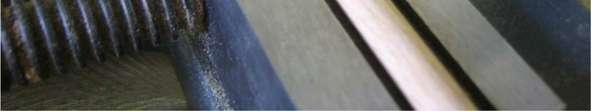

28 Ve vyznačeném místě na zavěšovací tyči provedeme průchozí otvor pr. 2,5. Nasuneme zavěšovací tyč zpátky a připevníme ji vrutem. Následně na pásové pile provedeme zaříznutí konce a zabrousíme do hladka. Takto lze tyč, po odšroubování vrutu, kdykoliv demontovat a provést nasazení látkové opony.

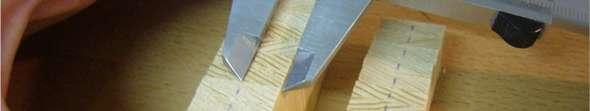

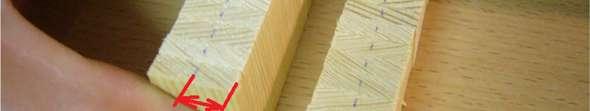

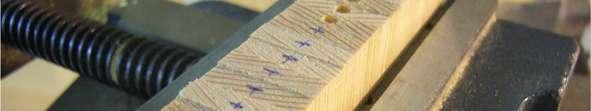

29 Výroba držáčků na loutky a kulisy K výrobě držáčků na loutky a kulisy si připravíme části uvedené v tabulce. Na špejli o pr. 3 mm si vyznačíme kousky špejle (-) po cca 8 mm délky. Na jedno divadélko je to 10 ks těchto krátkých špejlí. Vyrábíme-li více divadélek současně, vyplatí se vyrobit si přípravek pro značení (viz obrázek), který by nám urychlil a zpříjemnil práci. Kousky špejle nařežeme na pásové pile.

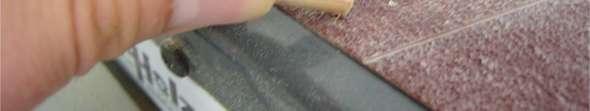

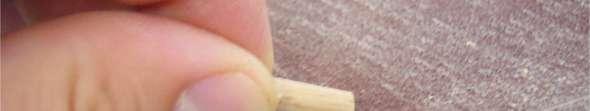

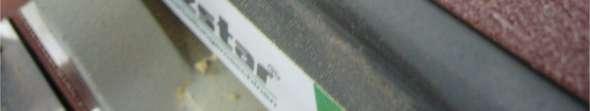

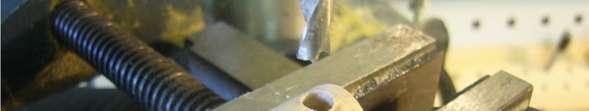

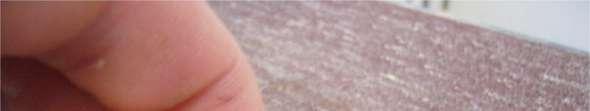

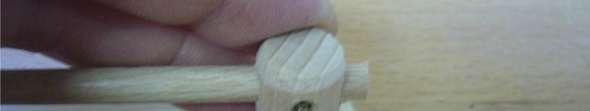

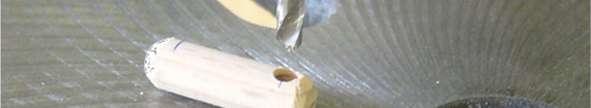

30 Všechny konce částí tyč. pr. 6 (24) zabrousíme na pásové brusce. Následně na každé z nich uděláme značku 3,5 mm od kraje tak, jak je uvedeno na obrázku. Ve vyznačených místech na jedné straně kolíku vyvrtáme neprůchozí díru pr. 3 do hloubky 4 mm.

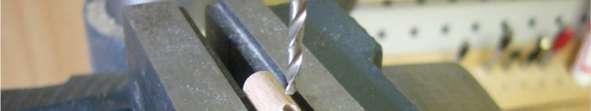

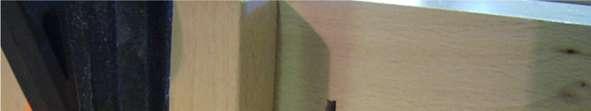

31 Na druhé straně kolíku vrtáme opět stejnou neprůchozí díru pr. 3 do hloubky 4 mm. Vrtání provádíme v přípravku tak, abychom zajistili, že obě díry na kolíku budou ve stejné rovině. Na velké (25) a malé (26) destičky loutek vyznačíme pozici děr pro špejle. Ve vyznačených místech vrtáme neprůchozí díry pr. 3 do hloubky 10 mm.

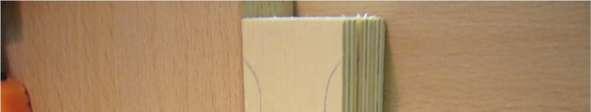

32 Kompletaci jednotlivých částí držáčků opon provedeme lepením dle obrázku. Dlouhé špejle pr. 3 (22) lepíme k malým destičkám na loutky (25) a krátké špejle pr. 3 (23) lepíme k velkým destičkám na loutky (26). Dáváme si pozor na správnou orientaci kolíku vůči destičce loutky. Na připravené destičky kulis (27, 28) si dle výkresu výše vyznačíme tvar držáčků kulis. Na kotoučové pile provedeme výřez na obou stranách velkých destiček kulis (27) s výškou pilového kotouče 66 mm. Provádíme řezání max. 3 kusů zároveň za současného horního držení.

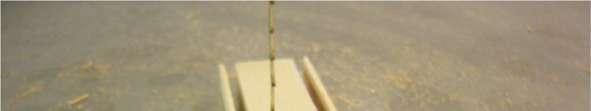

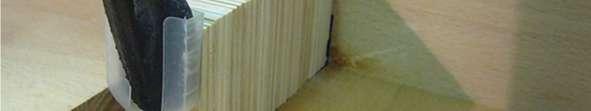

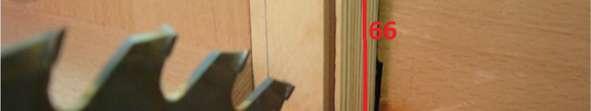

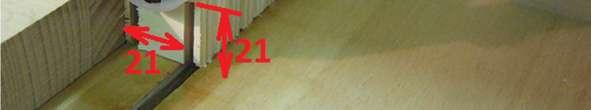

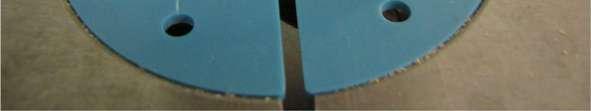

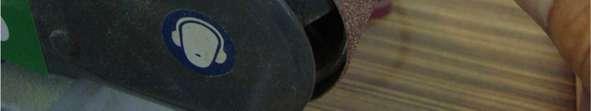

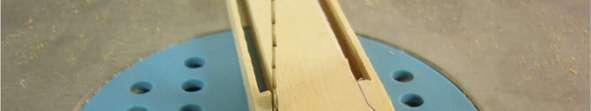

33 Analogicky provedeme i výřezy na obou stranách destiček malých kulis (28) s výškou pilového kotouče 21 mm. Můžeme provést řezání více destiček zároveň s přidržením svěrkou, jak je uvedeno na obrázku. Při řezání nevyjíždíme s pilovým kotoučem zpět, ale vypneme pilu. V případě vyjetí s pilovým kotoučem zpět hrozí vyštípnutí překližky. Na pásové pile vyřízneme vyznačený radius. Následně u všech destiček pro držení kulis zabrousíme na pásové brusce rádius. Ostré hrany zabrousíme pomocí vibrační brusky.

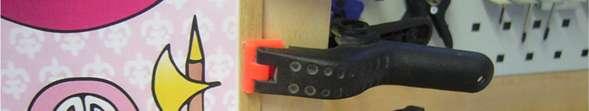

34 Spodní destičky (29) přilepíme k držáčkům kulis a zafixujeme svěrkami pro pevný spoj. Po zaschnutí lepidla vyznačíme ve vzdálenosti 12,5 mm pozici neprůchozí díry pro magnetky (30). Vrtáme neprůchozí díry na magnetky (30) pr. 10 do hloubky 2 mm. Do takto připravených děr přilepíme neodymové magnetky. Před přilepením si zkontrolujeme správnou polaritu vůči magnetům již přilepeným na dílu podlahy (5).

35 Kompletace divadélka Divadélko máme již téměř hotové, zbývá již jen zkompletovat jednotlivé části. Nejprve jednotlivé části divadélka ve dvou vrstvách nalakujeme ekologickým vodou ředitelným lakem, jako ochranu proti opotřebení. Nerovnosti po první vrstvě laku zabrousíme jemným smirkovým papírem. Obrázky opony a pódia (Obrazkyopona_a_podium.docx) si vytiskneme na laserové tiskárně na samolepící papír. Vystřihneme a nalepíme 2 mm od kraje na překližku, jak je uvedeno na obrázku. Divadélko sestavíme dle obrázku tak, jak ukazují šipky - jednotlivé části do sebe jednoduše zasuneme. V textilní galanterii si koupíme samolepící suchý zip bílý šíře 16mm. Háčkovou část suchého zipu nastříháme na potřebné velikosti a přilepíme, tak jak je uvedeno na obrázku. Na jedno divadélko (tj. 20 ks držáčků) potřebujeme celkem 47,5 cm háčkové části suchého zipu.

36 Smyčkovou část samolepícího suchého zipu nalepíme na zadní část loutky a kulisy. Velikost a pozice smyčkové části suchého zipu je zřejmá z obrázku. Dbáme především na správné umístění suchého zipu od spodní části loutek/kulis. Potřebné množství smyčkové části je odvislé od počtu loutek a doplňkových kulis, které budeme postupně vytvářet. Jako poslední už nám zbývá ušít látkovou oponu. Vybereme si barvu látky podle našeho vkusu, která bude tenká (tvarovatelná) a neprůhledná. Spodní a boční části každé opony pohledově zapošijeme. V horní části ušijeme tunýlek, do kterého umístíme tyč pro zavěšení opony. Pro demontáž tyče vyšroubujeme vrut. Po navlečení obou látkových opon na tyč ji vrutem opět zajistíme. Divadélko je připraveno pro vaše divadelní představení. Kulisy a loutky si můžete nakreslit nebo stáhnout jako obrázky z internetu. Pokud se vám líbí loutky a kulisy paní Miluše Řehůřkové můžete si je na adrese zakoupit jako papírové divadélko a rozměrově upravit pro vaše divadélko. Budeme moc rádi, pokud nám natočíte divadelní představení vašich dětí a pošlete nám ho do Dřevodílny do sekce Zážitky. V případě potřeby mě neváhejte kontaktovat s jakýmkoliv dotazem telefonicky nebo em na info@drevodilnakulicka.cz.
