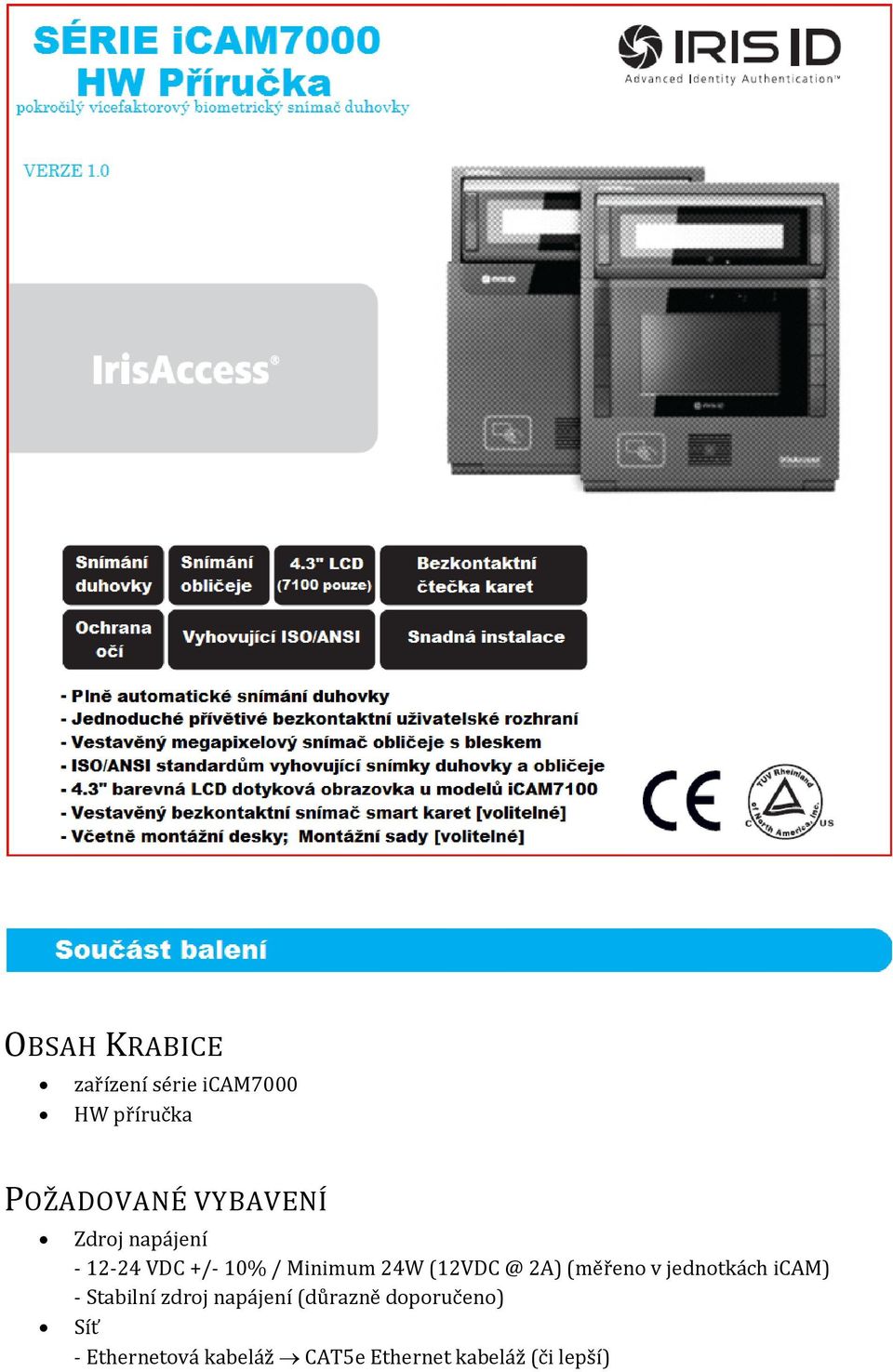

1 OBSAH KRABICE zařízení série icam7000 HW příručka POŽADOVANÉ VYBAVENÍ Zdroj napájení VDC +/- 10% / Minimum 24W 2A) (měřeno v jednotkách icam) - Stabilní zdroj napájení (důrazně doporučeno) Síť - Ethernetová kabeláž CAT5e Ethernet kabeláž (či lepší)

2 - Ethernetový Switch Software - Software pro příslušné typy systémů (IrisAcces EAC, idata SDK, atd.) zařízení série icam7000 HW příručka

3 1. DOPORUČENÉ MONTÁŽNÍ INFORMACE Doporučená montážní výška pro sérii icam7000 je 138 cm (54.3 palců) od podlahy po spodní část jednotky. Tato montážní výška může být upravena dle výšky průměrného uživatele v místě instalace. Je nezbytné se vyhnout vysokému množství okolního světla. Intenzivní světelné zdroje jako například sluneční světlo nebo halogenové lampy mohou snížit výkon snímání zařízení icam, což může způsobit znehodnocení kvality výsledku. Zařízení icam není odolné vůči povětrnostním vlivům a nesmí být vystaveno dešti či extrémním teplotám. V případě potřeby může být použit externí ochranný box pro ochranu jednotky. Pro více informací navštivte - Support & Service.

4 2. OBECNÉ POŽADAVKY NA ZAPOJENÍ Zařízení série ICAM7000 vyžaduje minimálně následující kabeláž. Ethernetovou kabeláž pro připojení síťového přepínače kvůli komunikaci. Poznámka: Pro systémy skládající se z pouze jediného icam zařízení a počítače, může být použit ethernetový kabel. DŮLEŽITÉ: Je doporučeno, aby systém IRIS byl umístěn v privátní síti odděleně od sítě veřejné. Výkon a stabilita systému může být ovlivněna v závislosti na robustnosti síťového provozu. Zapojení napájení: Minimální doporučený průřez vodiče pro napájení je 16AWG (1.0mm 2 ). Požadavky na napájení: 12-24VDC +/- 10% / Minimum 24W 2AMPS) Poznámka: Je nutné použít stabilní napájení a řádnou kabeláž. Při návrhu kabeláže je nutné brát v úvahu úbytek napětí v závislosti na délce kabeláže pro správný výkon připojeného systému icam. Voltáž v mezích 12VDC - 24VDC je přijatelná v případě, že každému zařízení icam je dodáváno 24W (např. 2A = 24W nebo 1A = 24W) DŮLEŽITÉ: Této jednotce je doporučeno dodávat správné množství energie. Větší nebo menší množství voltáže může způsobit trvalé poškození a zrušení záruky. ICAM7000 MONTÁŽ & ŘEŠENÍ UMÍSTĚNÍ Zařízení série icam7000 může být namontováno na montážní desku (po vybalení z krabice), do dutiny (s vybranou montážní sadou), nebo pomocí volitelného stolního stojanu. 1. POVRCHOVÁ MONTÁŽ Zařízení icam může být namontováno pomocí standardního vybavení, které je součástí balení. Pročtěte si následující postup montáže Vašeho icam7000. na povrch x na montážní krabici

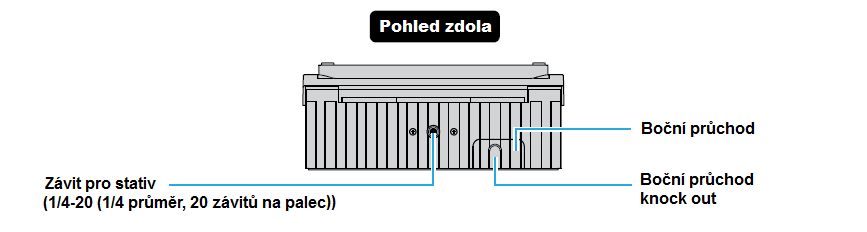

5

6 NEBO

7

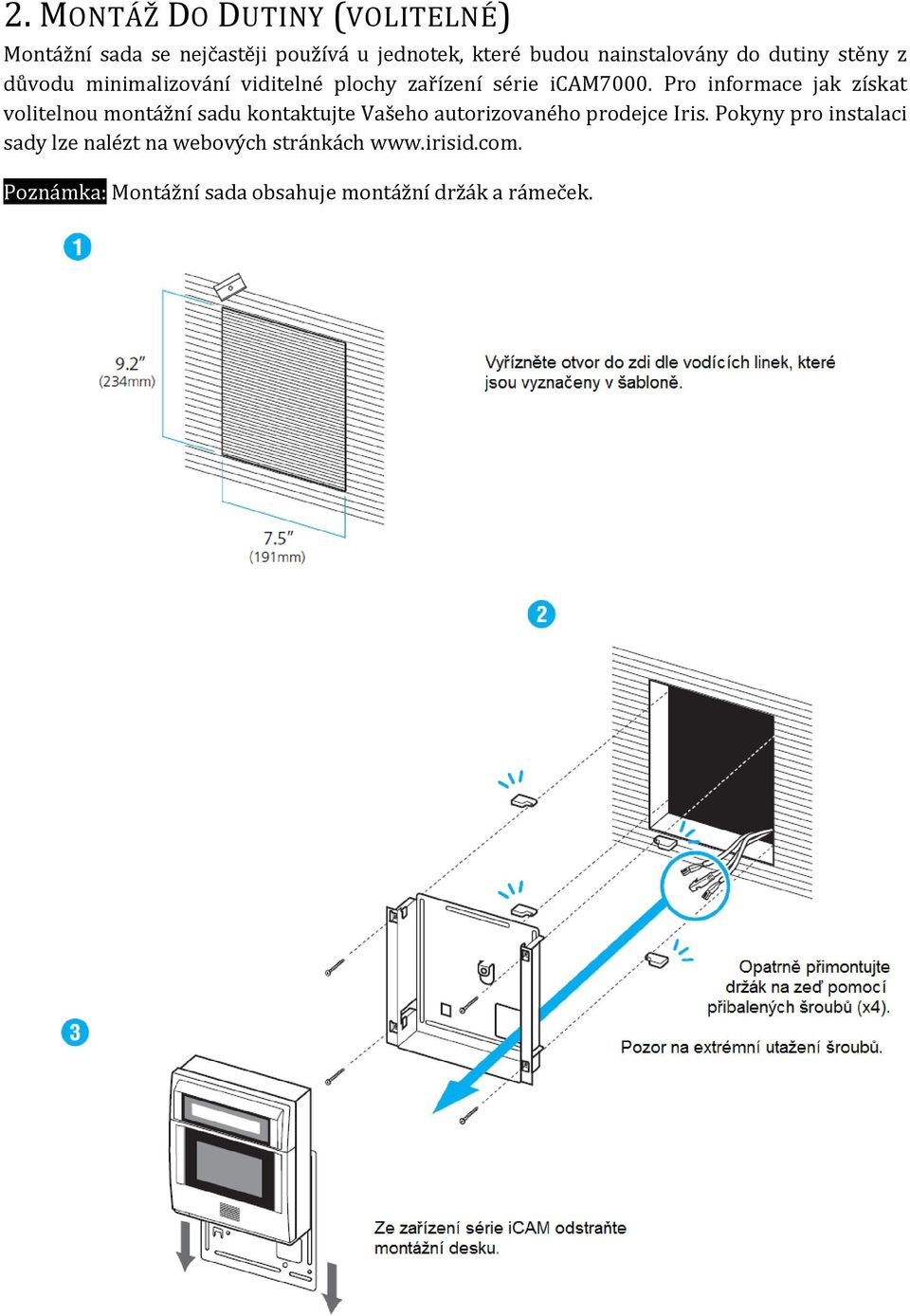

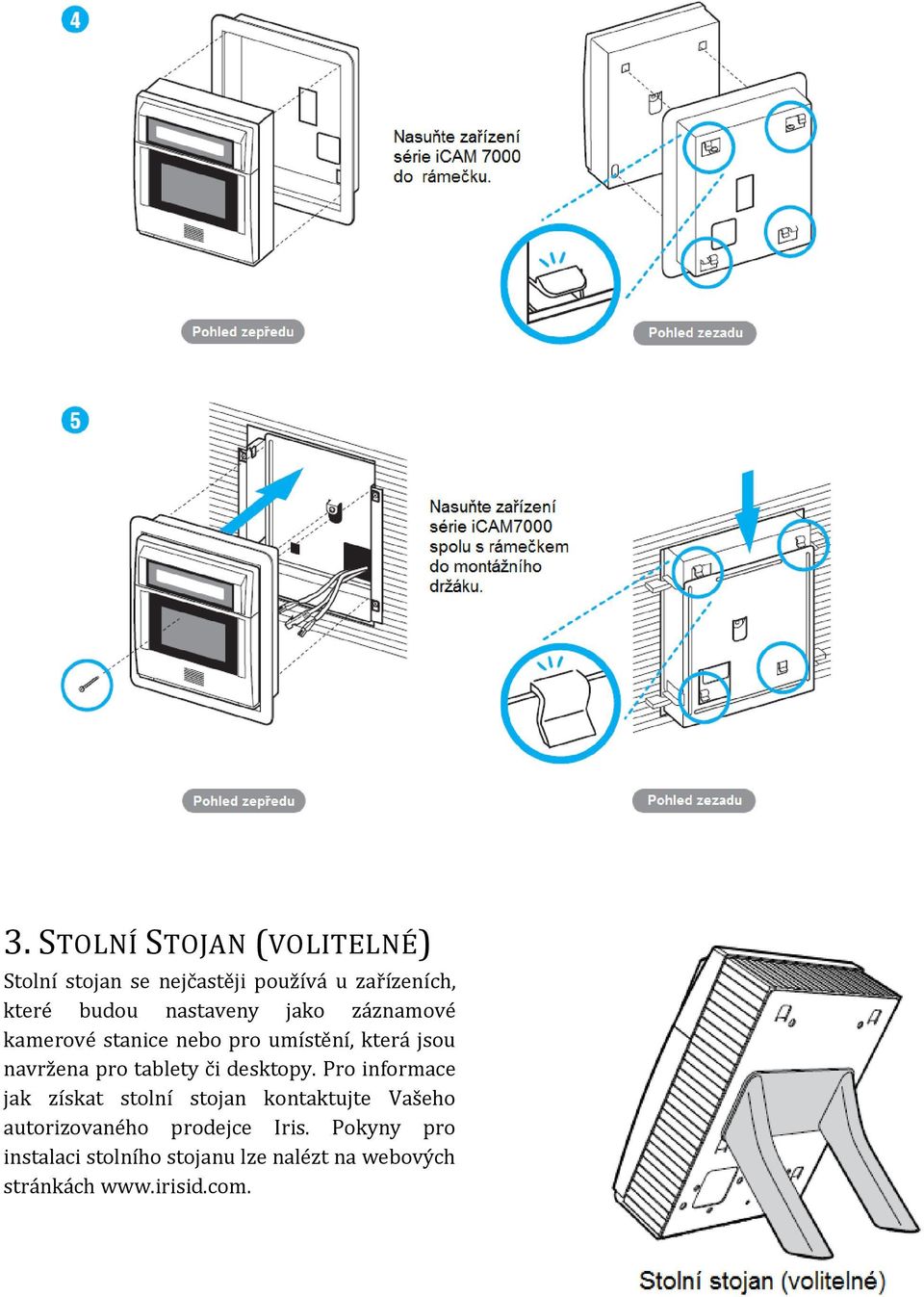

8 2. MONTÁŽ DO DUTINY (VOLITELNÉ) Montážní sada se nejčastěji používá u jednotek, které budou nainstalovány do dutiny stěny z důvodu minimalizování viditelné plochy zařízení série icam7000. Pro informace jak získat volitelnou montážní sadu kontaktujte Vašeho autorizovaného prodejce Iris. Pokyny pro instalaci sady lze nalézt na webových stránkách Poznámka: Montážní sada obsahuje montážní držák a rámeček.

9 3. STOLNÍ STOJAN (VOLITELNÉ) Stolní stojan se nejčastěji používá u zařízeních, které budou nastaveny jako záznamové kamerové stanice nebo pro umístění, která jsou navržena pro tablety či desktopy. Pro informace jak získat stolní stojan kontaktujte Vašeho autorizovaného prodejce Iris. Pokyny pro instalaci stolního stojanu lze nalézt na webových stránkách

10 A) RELÉ - VÝSTUP DŮLEŽITÉ: Instalaci by měli provádět pouze profesionální instalatéři. Elektronické vstupní / výstupní zajišťovací zařízení by neměly být přímo propojeny z reléových výstupů icam. Povinnost instalatéra je zajistit, aby instalace byla prováděna v souladu se všemi místními požárními a bezpečnostními předpisy a že veškeré další připojené produkty budou bezpečné. Dvě samostatné bezpotenciální relé. Účel a doba sepnutí relé jsou definovány příslušným softwarem. Relé_1 (NC_1, COM_1, NO_1) je typicky spuštěno při přijetí uživatele (přístup umožněn). Diagram znázorňuje Relé_1, které je připojeno na ukazatel, který se změní z červené na zelenou po přijetí uživatele. Relé_2 (NC_2, COM_2, NO_2) se typicky používá pro označení icam tamperu. V tomto diagramu je relé aktivováno ve chvíli, kdy je spuštěn spínač icam tamperu. Maximální elektrické parametry pro relé jsou 3A při 24VDC.

11 B) WIEGAND - VSTUP Wiegand - Vstup je k dispozici na icam pro připojení snímačů karet. Toto spojení poskytuje 12VDC a nanejvýš 500mA k blízkému snímači karet. C) WIEGAND - VÝSTUP Wiegand - Výstup ze zařízení série icam7000 může být využit u přídavných zařízeních schopných příjimat Wiegand data. Tento výstup emuluje standardní snímač přístupového systému. Nastavení tohoto výstupu se provádí za pomoci softwaru. Prohlédněte si příslušný diagram obecného zapojení Wiegand-Výstupu do řídícího panelu přístupu. Specifikace rozhraní Wiegand: Wiegand - Výstup používá 3 kabely rozhraní (Data0, Data1 a Ground), Nejvyšší možná délka kabelu ze zařízení icam do kontrolního panelu přístupu je 500 stop (152 m). D) EXTERNÍ GPIO GPIO3 a GPIO4 může být použito pro kontrolu pozice naklonění nakláněcí jednotky zařízení icam7000. Použijte GPIO3 a GND pro naklonění nahoru. Použijte GPIO4 a GND pro naklonění dolů. Specifikace GPIO: Výstupní parametry jsou 20mA. Vstupní parametry je možné vybírat ze dvou možností: Active High & Active Low.

12 Nastavení GPIO se provádí za pomoci softwaru. E) RS422 - VÝSTUP Port sériové komunikace RS422 slouží pro spojení s kontrolním panelem nebo jiným počítačovým zařízením. Po úspěšné identifikaci je jako výstupem z tohoto portu identifikátor karty, který je přidružen k danému uživateli (v případě, že je port nakonfigurován). F) EXTERNÍ ROZHRANÍ SMART CARD RS232 Umožňuje připojení interně (ex. HID OEM150) a externě nainstalovaných snímačů smart karet, které využívají sériovou (RS232) komunikaci. Toto připojení poskytuje 12VDC a nanejvýš 500mA pro snímače smart karet.

13 G) TOVÁRNÍ NASTAVENÍ V průběhu bootování stiskněte tlačítko pro tovární nastavení po dobu tří sekund. Veškerá nastavení včetně nastavení IP adres a icam konfigurace se navrátí k původním hodnotám továrního nastavení. Stisknutí tohoto tlačítka po dobu tří sekund v normálním operačním stavu (ve chvíli, kdy je již zařízení nabootováno), se IP adresa nastaví na implicitní hodnotu ( ). H) EXTERNÍ SPEAKER OUT Umožnuje připojení externích reproduktorů. Tento port poskytuje mono (jeden kanál). Interní a externí reproduktory mohou pracovat současně. Zařízení icam se aktivuje v momentě vstupu uživatele nebo přítomnosti karty. Zařízení icam je schopné obraz zachytit ve vzdálenosti 12 ~ 14 palců (31-35 cm). Zařízení icam disponuje možností vlastního nebo automatického nastavení výšky. Umístěním tečky v místě horní části nosu pomůže zarovnání. Ve chvíli kdy je uživatel ve správné vzdálenosti, oranžová se změní v Vizuální indikace je doplněna o zvukové výzvy. Pořízení snímku levé a pravé duhovky. Snímek obličeje může být taktéž pořízen.

14 Rozměry 178mm x 211mm x64mm Hmotnost 1.6kg Příkon (spotřeba) 12-24VDC, 12VDC / 24W Parametry LED Více barev - Červená, Zelená, Modrá Parametry pracovního rozsahu (duhovka) Dvoubarevný - Oranžová, Zelená Hlasová indikace Standardně Angličtina, zbytek po stažení Rozsah snímání duhovky 31 cm -35 cm Uživatelský vstup Funkční klávesy - 6 uživatelsky definovaných Dotyková LCD obrazovka 4.3" (480 x 272 pixelů / icam7100) Pin Pad Pin Pad typu Pop-up ("vynořující") Blesk Vysoce výkonný blesk pro snímání obličeje Kamera pro snímání obličeje Face camera CMOS - 5MP 2 Relé (dveře, ostatní) Ovládání všech elektricky uzamykatlených mechanismů + pomocné relé pro uživatelsky definované operace. Připojení externího paměťového zařízení USB port (zabezpečený) Provozní teplota 0 C - 45 C Skladová teplota -20 C - 95 C Vlhkost Až 90% (nekondenzující) Rotační úhel kamery +35 /-25 Komunikace Ethernet (LAN, WAN), RS422, RS232 Vstupy / výstupy Proximity Card Reader (Wiegand In), Embedded Smart Card Reader (Optional), Wiegand In, Wiegand Out, Dry Contact Relay x 2, Programmable GPIO x 4 Zařízení dodávaná s icam7000 Manuál - Příručka HW IrisAccess EAC, idata SDK Viz. SW specifikace Další informace a technická pomoc je dostupná na webových stránkách Iris ID Systems na adrese Klikněte na Support & Service, poté na Technical Support.
