1 multimediální řešení

2 Reklama Sport Zábava LED Digitální zobrazovače Proč elite Vision: - česká společnost - široká nabídka rozlišení a provedení - LED čipy: GENELITE Japan - spolehlivý bezúdržbový provoz: 3 roky záruka - propracovaný ovládací software: Madrix - pevné servisní zázemí: NON STOP SERVIS - řešení na klíč: komplexní dodávky - dodatečné vybavení či rozšíření stávajících LED systémů - možnost virtualizace pixelů

3 Reklama Venkovní LED obrazovky Velké jako billboard, pohyblivé jako film, aktuální jako denní tisk. To jsou venkovní LED obrazovky elite ovision. Umístěte LED obrazovku na centrální či jinak zajímavé místo. Díky své velikosti a brilantním barvám, které vyniknou i za slunečného dne, přitáhne zraky tisíců lidí. Možnost zobrazování aktuálních informací, flexibilní nasazení reklam včetně možnosti rychlých změn marketingových sdělení, možnost interaktivity média se spotřebitelem. To vše dělá z LED obrazovky unikátní a bezkonkurenční mediální nástroj. Na LED obrazovce můžete přehrávat: živé video, většinu multimediálních souborů, videoklipy, fotografie resp. cokoliv co lze vyjádřit obrazem či textem, nevyjímaje předpověď počasí, přesný čas či aktuální zpravodajství z internetu. Venkovní LED obrazovky elite ovision od ,- Kč (1.230 ) za m 2 (P25). Produkty: elite ovison P10 / P12 / P14 / P16 / P20 / P25 elite ovision P10 elite ovision P16 foto z realizací elite vision

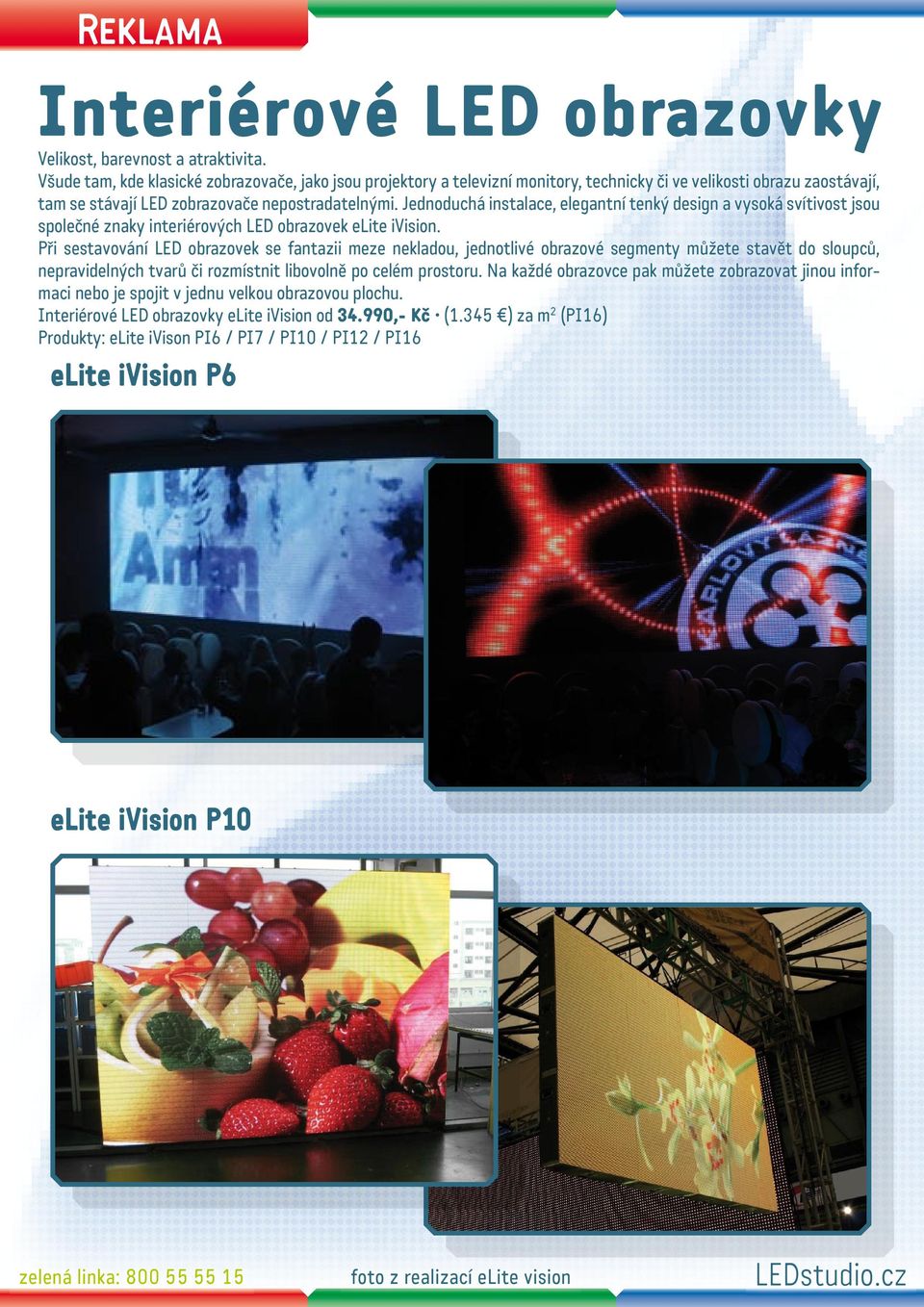

4 Reklama Interiérové LED obrazovky Velikost, barevnost a atraktivita. Všude tam, kde klasické zobrazovače, jako jsou projektory a televizní monitory, technicky či ve velikosti obrazu zaostávají, tam se stávají LED zobrazovače nepostradatelnými. Jednoduchá instalace, elegantní tenký design a vysoká svítivost jsou společné znaky interiérových LED obrazovek elite ivision. Při sestavování LED obrazovek se fantazii meze nekladou, jednotlivé obrazové segmenty můžete stavět do sloupců, nepravidelných tvarů či rozmístnit libovolně po celém prostoru. Na každé obrazovce pak můžete zobrazovat jinou informaci nebo je spojit v jednu velkou obrazovou plochu. Interiérové LED obrazovky elite ivision od ,- Kč (1.345 ) za m 2 (PI16) Produkty: elite ivison PI6 / PI7 / PI10 / PI12 / PI16 elite ivision P6 elite ivision P10 foto z realizací elite vision

5 Reklama Ohebné LED obrazovky Jednoduché, lehké a snadno přepravitelné jsou flexibilní, ohebné záclonové obrazovky Eurolite LSD. Obrazovky z flexibilního materiálu tvořící textilní a umělá vlákna jsou odolné vůči vodě a mají sníženou hořlavost. Jsou vhodné jak pro venkovní tak interiérové instalace. Vynikají nízkou vahou (od 1,8kg za m 2 ) tím i jednoduchou manipulací a instalací. Spojování jednotlivých dílů je zajištěno pomocí suchého zipu a tak není žádný problém obrazovku dle situace zvětšovat, zmenšovat či rozdělit na několik menších. Ideální také jako řešení, když potřebujete obrazovku zavěsit na tvarově komplikované či neobvyklé místo, jako je oblouk či sloup. Takováto umístnění můžete obrazovkou doslova zabalit. Ohebné LED obrazovky Eurolite LSD od 9.000,- Kč (346 ) za m 2 (LSD 100) Produkty: Eurolite LSD LSD20 / LSD25 / LSD37 / LSD50 / LSD75 / LSD100 Eurolite LED Curtain Screen LSD25 Eurolite LED Curtain Screen LSD37 foto z realizací elite vision

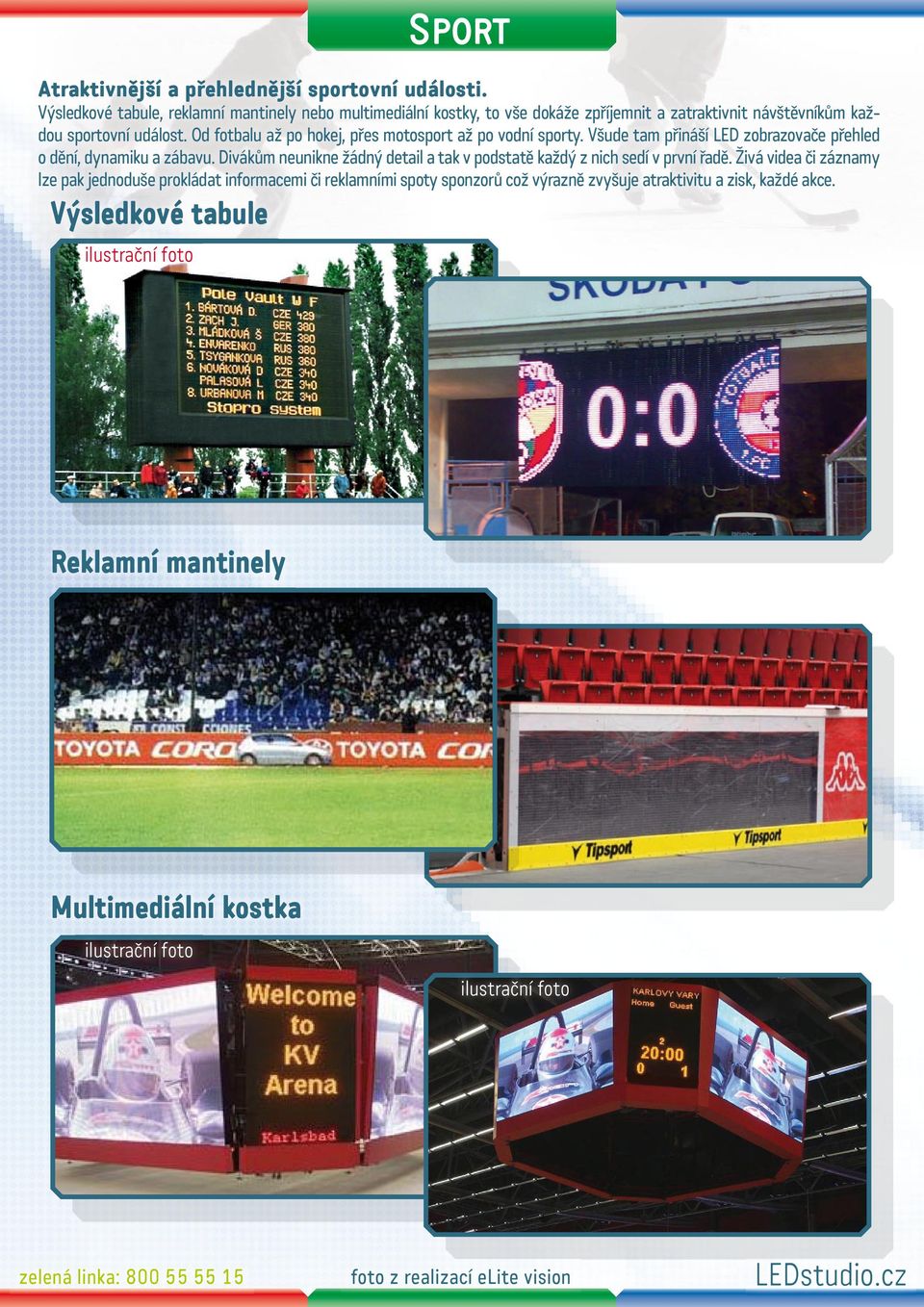

6 Sport Atraktivnější a přehlednější sportovní události. Výsledkové tabule, reklamní mantinely nebo multimediální kostky, to vše dokáže zpříjemnit a zatraktivnit návštěvníkům každou sportovní událost. Od fotbalu až po hokej, přes motosport až po vodní sporty. Všude tam přináší LED zobrazovače přehled o dění, dynamiku a zábavu. Divákům neunikne žádný detail a tak v podstatě každý z nich sedí v první řadě. Živá videa či záznamy lze pak jednoduše prokládat informacemi či reklamními spoty sponzorů což výrazně zvyšuje atraktivitu a zisk, každé akce. Výsledkové tabule ilustrační foto Reklamní mantinely Multimediální kostka ilustrační foto ilustrační foto foto z realizací elite vision

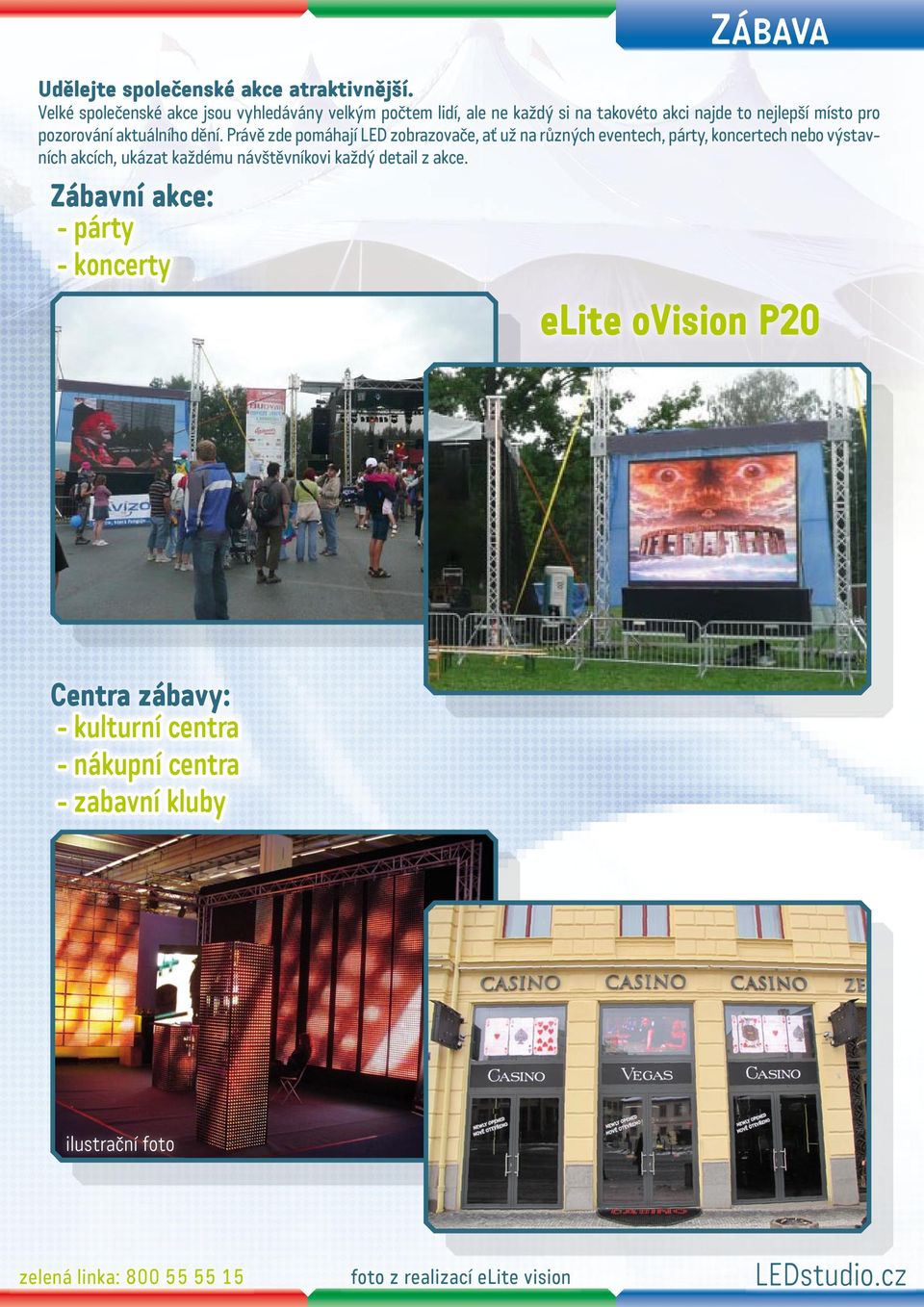

7 Zábava Udělejte společenské akce atraktivnější. Velké společenské akce jsou vyhledávány velkým počtem lidí, ale ne každý si na takovéto akci najde to nejlepší místo pro pozorování aktuálního dění. Právě zde pomáhají LED zobrazovače, ať už na různých eventech, párty, koncertech nebo výstavních akcích, ukázat každému návštěvníkovi každý detail z akce. Zábavní akce: - párty - koncerty elite ovision P20 Centra zábavy: - kulturní centra - nákupní centra - zabavní kluby ilustrační foto foto z realizací elite vision

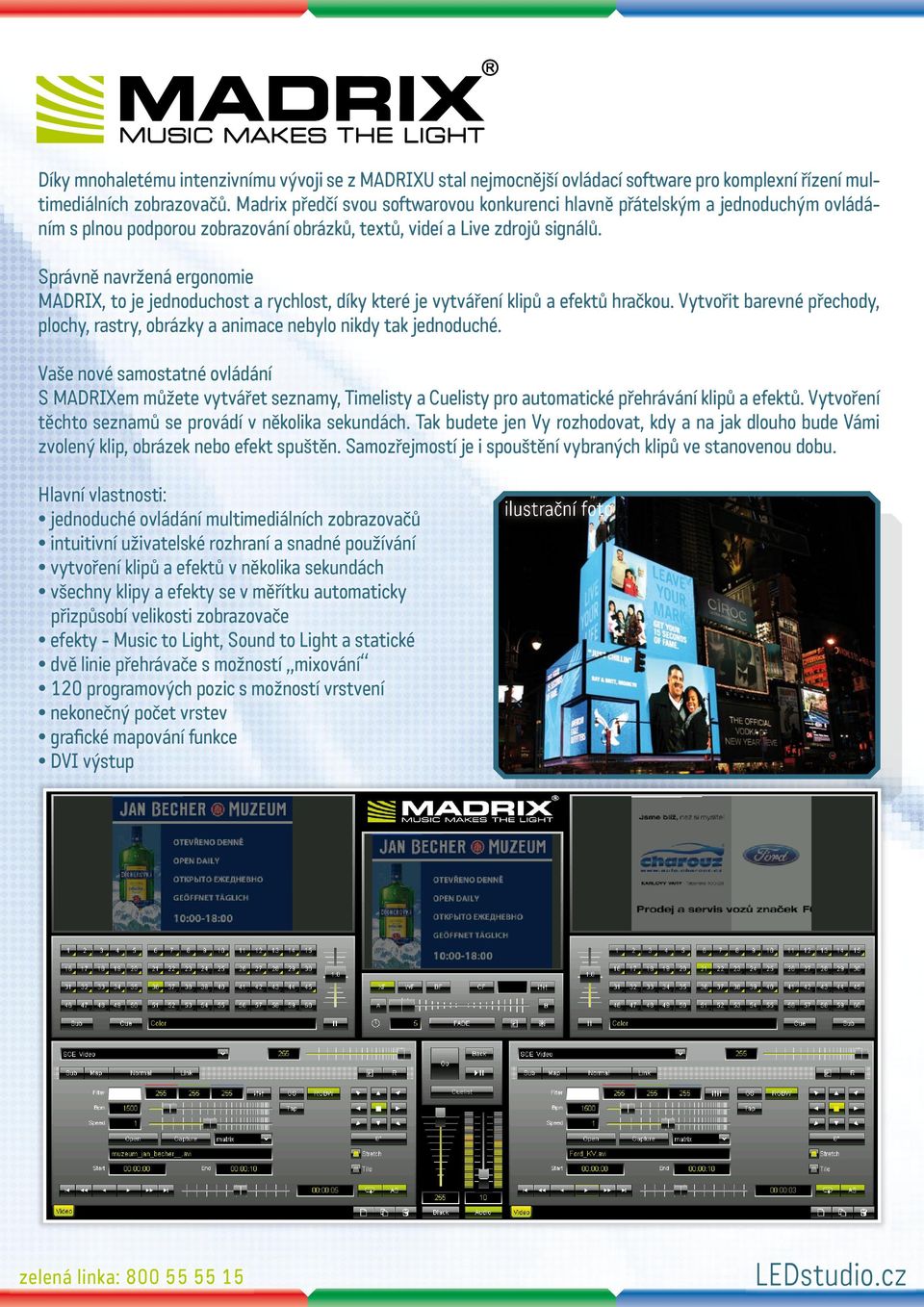

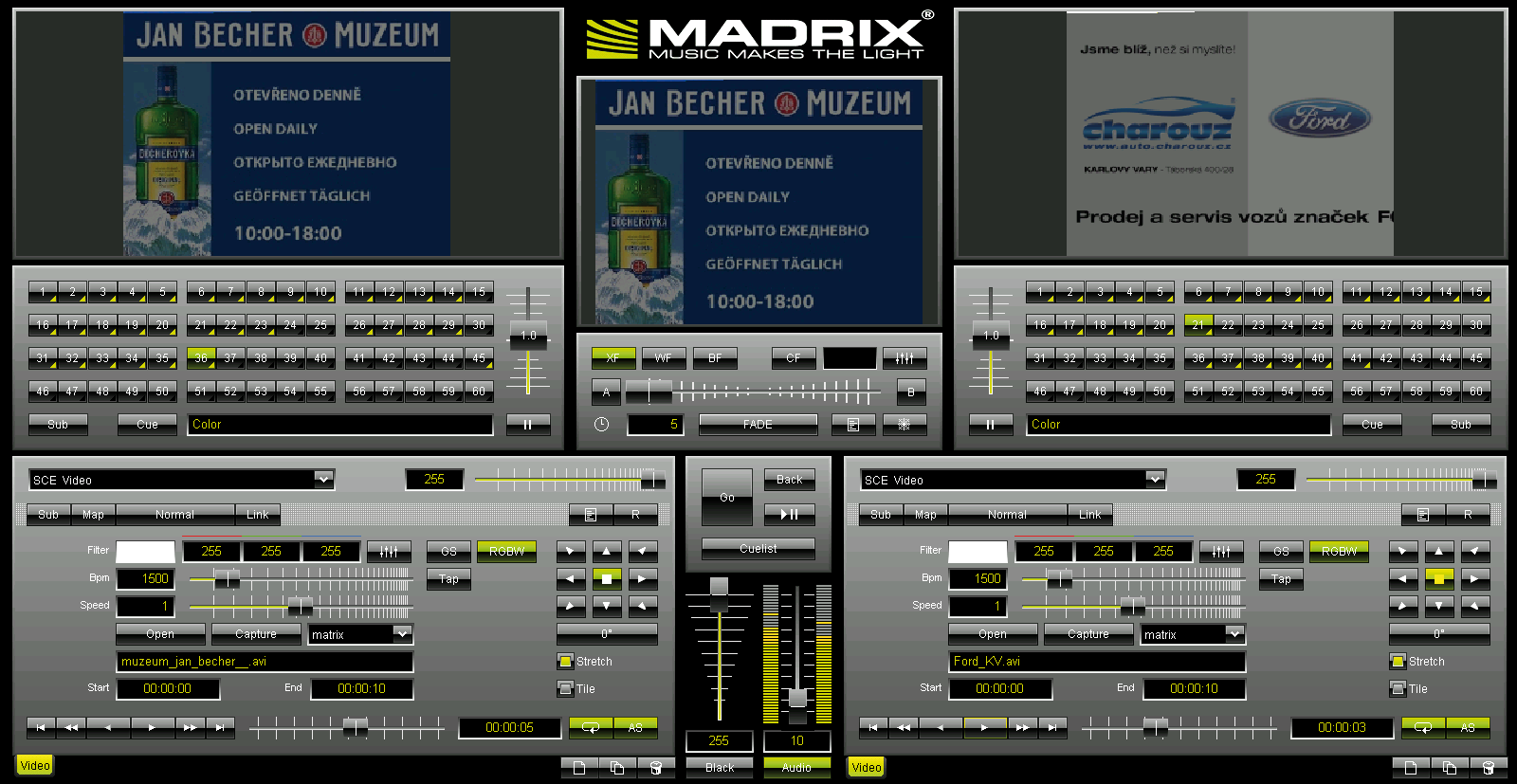

8 ilustrační foto Díky mnohaletému intenzivnímu vývoji se z MADRIXU stal nejmocnější ovládací software pro komplexní řízení multimediálních zobrazovačů. Madrix předčí svou softwarovou konkurenci hlavně přátelským a jednoduchým ovládáním s plnou podporou zobrazování obrázků, textů, videí a Live zdrojů signálů. Správně navržená ergonomie MADRIX, to je jednoduchost a rychlost, díky které je vytváření klipů a efektů hračkou. Vytvořit barevné přechody, plochy, rastry, obrázky a animace nebylo nikdy tak jednoduché. Vaše nové samostatné ovládání S MADRIXem můžete vytvářet seznamy, Timelisty a Cuelisty pro automatické přehrávání klipů a efektů. Vytvoření těchto seznamů se provádí v několika sekundách. Tak budete jen Vy rozhodovat, kdy a na jak dlouho bude Vámi zvolený klip, obrázek nebo efekt spuštěn. Samozřejmostí je i spouštění vybraných klipů ve stanovenou dobu. Hlavní vlastnosti: jednoduché ovládání multimediálních zobrazovačů intuitivní uživatelské rozhraní a snadné používání vytvoření klipů a efektů v několika sekundách všechny klipy a efekty se v měřítku automaticky přizpůsobí velikosti zobrazovače efekty - Music to Light, Sound to Light a statické dvě linie přehrávače s možností mixování 120 programových pozic s možností vrstvení nekonečný počet vrstev grafické mapování funkce DVI výstup ilustrační foto

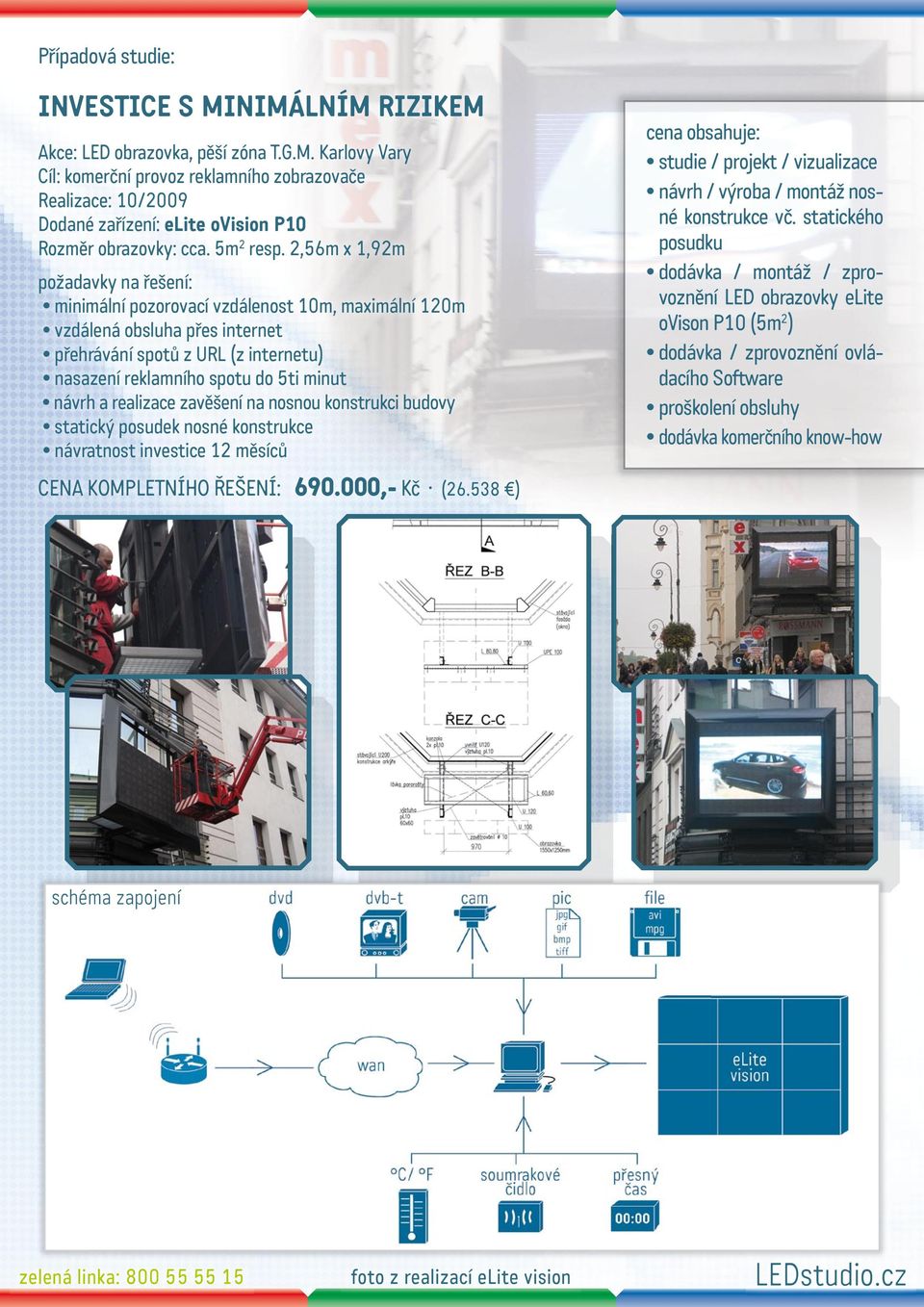

9 Případová studie: INVESTICE S MINIMÁLNÍM RIZIKEM Akce: LED obrazovka, pěší zóna T.G.M. Karlovy Vary Cíl: komerční provoz reklamního zobrazovače Realizace: 10/2009 Dodané zařízení: elite ovision P10 Rozměr obrazovky: cca. 5m 2 resp. 2,56m x 1,92m požadavky na řešení: minimální pozorovací vzdálenost 10m, maximální 120m vzdálená obsluha přes internet přehrávání spotů z URL (z internetu) nasazení reklamního spotu do 5ti minut návrh a realizace zavěšení na nosnou konstrukci budovy statický posudek nosné konstrukce návratnost investice 12 měsíců cena obsahuje: studie / projekt / vizualizace návrh / výroba / montáž nosné konstrukce vč. statického posudku dodávka / montáž / zprovoznění LED obrazovky elite ovison P10 (5m 2 ) dodávka / zprovoznění ovládacího Software proškolení obsluhy dodávka komerčního know-how CENA KOMPLETNÍHO ŘEŠENÍ: ,- Kč ( ) schéma zapojení foto z realizací elite vision

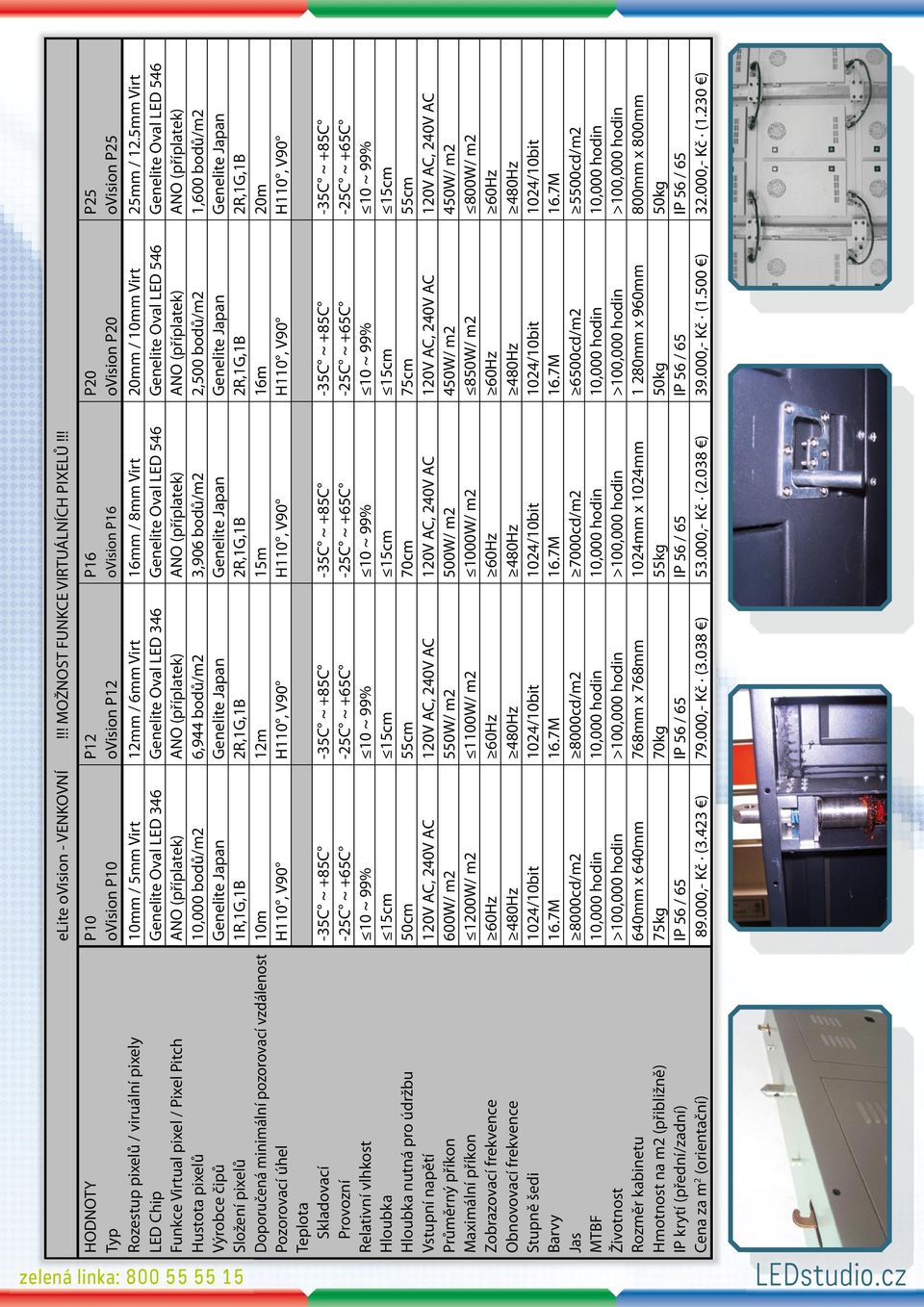

10 elite ovision - VENKOVNÍ!!! MOŽNOST FUNKCE VIRTUÁLNÍCH PIXELŮ!!! HODNOTY P10 P12 P16 P20 P25 Typ ovision P10 ovision P12 ovision P16 ovision P20 ovision P25 Rozestup pixelů / viruální pixely 10mm / 5mm Virt 12mm / 6mm Virt 16mm / 8mm Virt 20mm / 10mm Virt 25mm / 12.5mm Virt LED Chip Genelite Oval LED 346 Genelite Oval LED 346 Genelite Oval LED 546 Genelite Oval LED 546 Genelite Oval LED 546 Funkce Virtual pixel / Pixel Pitch ANO (příplatek) ANO (příplatek) ANO (příplatek) ANO (příplatek) ANO (příplatek) Hustota pixelů 10,000 bodů/m2 6,944 bodů/m2 3,906 bodů/m2 2,500 bodů/m2 1,600 bodů/m2 Výrobce čipů Genelite Japan Genelite Japan Genelite Japan Genelite Japan Genelite Japan Složení pixelů 1R,1G,1B 2R,1G,1B 2R,1G,1B 2R,1G,1B 2R,1G,1B Doporučená minimální pozorovací vzdálenost 10m 12m 15m 16m 20m Pozorovací úhel H110, V90 H110, V90 H110, V90 H110, V90 H110, V90 Teplota Skladovací -35C ~ +85C -35C ~ +85C -35C ~ +85C -35C ~ +85C -35C ~ +85C Provozní -25C ~ +65C -25C ~ +65C -25C ~ +65C -25C ~ +65C -25C ~ +65C Relativní vlhkost 10 ~ 99% 10 ~ 99% 10 ~ 99% 10 ~ 99% 10 ~ 99% Hloubka 15cm 15cm 15cm 15cm 15cm Hloubka nutná pro údržbu 50cm 55cm 70cm 75cm 55cm Vstupní napětí 120V AC, 240V AC 120V AC, 240V AC 120V AC, 240V AC 120V AC, 240V AC 120V AC, 240V AC Průměrný příkon 600W/ m2 550W/ m2 500W/ m2 450W/ m2 450W/ m2 Maximální příkon 1200W/ m2 1100W/ m2 1000W/ m2 850W/ m2 800W/ m2 Zobrazovací frekvence 60Hz 60Hz 60Hz 60Hz 60Hz Obnovovací frekvence 480Hz 480Hz 480Hz 480Hz 480Hz Stupně šedi 1024/10bit 1024/10bit 1024/10bit 1024/10bit 1024/10bit Barvy 16.7M 16.7M 16.7M 16.7M 16.7M Jas 8000cd/m2 8000cd/m2 7000cd/m2 6500cd/m2 5500cd/m2 MTBF 10,000 hodin 10,000 hodin 10,000 hodin 10,000 hodin 10,000 hodin Životnost >100,000 hodin >100,000 hodin >100,000 hodin >100,000 hodin >100,000 hodin Rozměr kabinetu 640mm x 640mm 768mm x 768mm 1024mm x 1024mm 1 280mm x 960mm 800mm x 800mm Hmotnost na m2 (přibližně) 75kg 70kg 55kg 50kg 50kg IP krytí (přední/zadní) IP 56 / 65 IP 56 / 65 IP 56 / 65 IP 56 / 65 IP 56 / 65 Cena za m 2 (orientační) ,- Kč (3.423 ) ,- Kč (3.038 ) ,- Kč (2.038 ) ,- Kč (1.500 ) ,- Kč (1.230 )

11 elite ivision - VNITŘNÍ HODNOTY PI5 PI6 PI7 PI10 PI12 Typ ivision P5 ivision P6 ivision P7 ivision P10 ivision P12 Rozestup pixelů / viruální pixely 5 mm 6 mm 7,62 mm 10 mm 12mm Genelite SMD 3528 nebo čip 0803 Genelite SMD 3528 nebo čip 0803 Genelite SMD 3528 nebo čip 0603/0803 Genelite SMD 3528 nebo čip 0603 Genelite SMD 3528 nebo čip 0603/0803 LED Chip Funkce Virtual pixel / Pixel Pitch NE NE NE ANO (příplatek) ANO (příplatek) Hustota pixelů 40,000 bodů/m2 27,777 bodů/m2 17,222 bodů/m2 10,000 bodů/m2 6,944 bodů/m2 Výrobce čipů Genelite Japan Genelite Japan Genelite Japan Genelite Japan Genelite Japan Složení pixelů 1R,1G,1B 1R,1G,1B 1R,1G,1B 1R,1G,1B 1R,1G,1B Doporučená minimální pozorovací vzdálenost 5m 7m 8m 10m 12m Pozorovací úhel H160, V90 H160, V90 H160, V90 H160, V90 H160, V90 Teplota Skladovací -35C ~ +85C -35C ~ +85C -35C ~ +85C -35C ~ +85C -35C ~ +85C Provozní -20C ~ +40C -20C ~ +40C -20C ~ +40C -20C ~ +40C -20C ~ +40C Relativní vlhkost 35 ~ 85% 35 ~ 85% 35 ~ 85% 35 ~ 85% 35 ~ 85% Hloubka 12cm 12cm 12cm 12cm 12cm Hloubka nutná pro údržbu 50cm 55cm 65cm 50cm 55cm Vstupní napětí 120V AC, 240V AC 120V AC, 240V AC 120V AC, 240V AC 120V AC, 240V AC 120V AC, 240V AC Průměrný příkon 800W/ m2 900W/ m2 800W/ m2 400W/ m2 600W/ m2 Maximální příkon 1600W/ m2 1300W/ m2 1200W/ m2 700W/ m2 1000W/ m2 Zobrazovací frekvence 60Hz 60Hz 60Hz 60Hz 60Hz Obnovovací frekvence 180Hz 480Hz 480Hz 480Hz 480Hz Stupně šedi 1024/10bit 1024/10bit 1024/10bit 1024/10bit 1024/10bit Barvy 16.7M 16.7M 16.7M 16.7M 16.7M Jas 1600cd/m2 1500cd/m2 1400cd/m2 1500cd/m2 1300cd/m2 MTBF 20,000 hodin 20,000 hodin 50,000 hodin 50,000 hodin 50,000 hodin Životnost >100,000 hodin >100,000 hodin >100,000 hodin >100,000 hodin >100,000 hodin Rozměr kabinetu 640mm x 640mm 768mm x 576mm 975,36 mm x 975,36 mm 640 mm x 640 mm 768mm x 576mm Hmotnost na m2 (přibližně) 55kg 55kg 50kg 50kg 50kg IP krytí (přední/zadní) IP 20 IP 20 IP 20 IP 20 IP 20 Cena za m2 v Kč (orientační) na dotaz ,- Kč (4.384 ) ,- Kč (2.884 ) ,- Kč (2.192 ) ,- Kč (1.884 )

12 Eurolite Flexi Curtain HODNOTY P100 P50 P37 P25 P20 Typ LED Curtain screen P100 LED Curtain screen P50 LED Curtain screen P37.5 LED Curtain screen P25 LED Curtain screen P20 Rozestup pixelů 100 mm 50 mm 37,5 mm 25 mm 20 mm Funkce Virtual pixel / Pixel Pitch NE NE NE NE NE Hustota pixelů 100 bodů/m2 400bodů/m2 711bodů/m2 1,600 bodů/m2 2,400 bodů/m2 Typ čipu SMD5050 SMD5050 SMD5050 SMD5050 SMD5050 Složení pixelů 1R,1G,1B 1R,1G,1B 1R,1G,1B 1R,1G,1B 1R,1G,1B Pozorovací vzdálenost GRAFIKA / VIDEO od 30m / 100m 15m / 50m 10m / 35m 7m / 22m 5m / 18m Pozorovací úhel H120, V90 H120, V90 H120, V90 H120, V90 H120, V90 Teplota Skladovací -20C ~ +60C -20C ~ +60C -20C ~ +60C -20C ~ +60C -20C ~ +60C Provozní -10C ~ +45C -10C ~ +45C -10C ~ +45C -10C ~ +45C -10C ~ +45C Relativní vlhkost 10 ~ 90% 10 ~ 90% 10 ~ 90% 10 ~ 90% 10 ~ 90% Hloubka 2cm 2cm 2cm 2cm 2cm Hloubka nutná pro údržbu 0cm 0cm 0cm 0cm 0cm Vstupní napětí V AC, 50/60 Hz V AC, 50/60 Hz V AC, 50/60 Hz V AC, 50/60 Hz V AC, 50/60 Hz Průměrný příkon 10 W/m2 20 W/m2 30 W/m2 45 W/m2 80 W/m2 Maximální příkon 25W/ m2 35W/ m2 45W/ m2 60W/ m2 115W/ m2 Zobrazovací frekvence 60Hz 60Hz 60Hz 60Hz 60Hz Obnovovací frekvence 600Hz 600Hz 600Hz 600Hz 600Hz Stupně šedi 1024/10bit 1024/10bit 1024/10bit 1024/10bit 1024/10bit Barvy 16.7M 16.7M 16.7M 16.7Mpix 16.7M Jas 150cd/m2 220cd/m2 770cd/m2 1730cd/m2 2500cd/m2 MTTF 20,000 hodin 20,000 hodin 20,000 hodin 20,000 hodin 20,000 hodin Životnost >100,000 hodin >100,000 hodin >100,000 hodin >100,000 hodin >100,000 hodin Rozměr závěsu 1600 x 1600 mm 2400 x 1600 mm 2400 x 1200 mm 1600mm x 1200mm 2560 mm x 1280 mm Hmotnost na m2 1,8 kg/m2 2,5 kg/m2 4 kg/m2 6,5 kg/m2 7,8 kg/m2 IP krytí (přední/zadní) IP 44 IP 44 IP 44 IP 44 IP 44 Cena za m2 v Kč (orientační) 9.000,- Kč (346 ) ,- Kč (769 ) ,- Kč (1.115 ) ,- Kč (2.192 ) ,- Kč (3.038 )

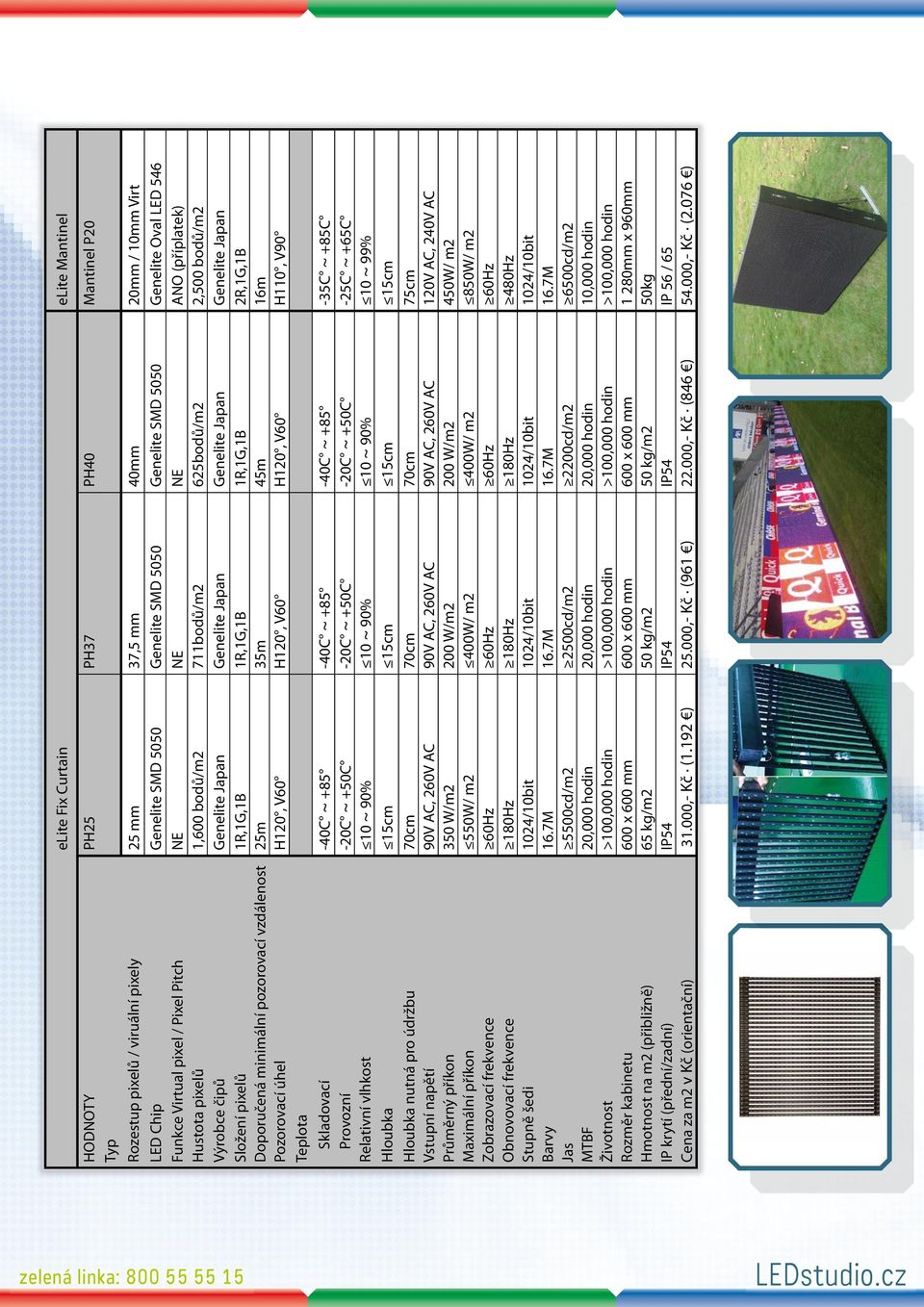

13 elite Fix Curtain elite Mantinel HODNOTY PH25 PH37 PH40 Mantinel P20 Typ Rozestup pixelů / viruální pixely 25 mm 37,5 mm 40mm 20mm / 10mm Virt LED Chip Genelite SMD 5050 Genelite SMD 5050 Genelite SMD 5050 Genelite Oval LED 546 Funkce Virtual pixel / Pixel Pitch NE NE NE ANO (příplatek) Hustota pixelů 1,600 bodů/m2 711bodů/m2 625bodů/m2 2,500 bodů/m2 Výrobce čipů Genelite Japan Genelite Japan Genelite Japan Genelite Japan Složení pixelů 1R,1G,1B 1R,1G,1B 1R,1G,1B 2R,1G,1B Doporučená minimální pozorovací vzdálenost 25m 35m 45m 16m Pozorovací úhel H120, V60 H120, V60 H120, V60 H110, V90 Teplota Skladovací -40C ~ C ~ C ~ C ~ +85C Provozní -20C ~ +50C -20C ~ +50C -20C ~ +50C -25C ~ +65C Relativní vlhkost 10 ~ 90% 10 ~ 90% 10 ~ 90% 10 ~ 99% Hloubka 15cm 15cm 15cm 15cm Hloubka nutná pro údržbu 70cm 70cm 70cm 75cm Vstupní napětí 90V AC, 260V AC 90V AC, 260V AC 90V AC, 260V AC 120V AC, 240V AC Průměrný příkon 350 W/m2 200 W/m2 200 W/m2 450W/ m2 Maximální příkon 550W/ m2 400W/ m2 400W/ m2 850W/ m2 Zobrazovací frekvence 60Hz 60Hz 60Hz 60Hz Obnovovací frekvence 180Hz 180Hz 180Hz 480Hz Stupně šedi 1024/10bit 1024/10bit 1024/10bit 1024/10bit Barvy 16.7M 16.7M 16.7M 16.7M Jas 5500cd/m2 2500cd/m2 2200cd/m2 6500cd/m2 MTBF 20,000 hodin 20,000 hodin 20,000 hodin 10,000 hodin Životnost >100,000 hodin >100,000 hodin >100,000 hodin >100,000 hodin Rozměr kabinetu 600 x 600 mm 600 x 600 mm 600 x 600 mm 1 280mm x 960mm Hmotnost na m2 (přibližně) 65 kg/m2 50 kg/m2 50 kg/m2 50kg IP krytí (přední/zadní) IP54 IP54 IP54 IP 56 / 65 Cena za m2 v Kč (orientační) ,- Kč (1.192 ) ,- Kč (961 ) ,- Kč (846 ) ,- Kč (2.076 )

14 Příklad technického řešení elite vision LED Mantinel P20 - fotbal Mantinel P20 je pokrytý změkčeným materiálem se schopností absorpce nárazů a hrany mantinelu jsou zaoblené, aby bylo zabráněno zranění hráče při kontaktu s displejem. Celý mantinel je z přední i zadní strany upraven pro použití ve venkovním prostředí s třídou krytí IP65. Pevné uspořádání jednotlivých mantinelů odolává rychlosti větru až 36 m/s. Osazení obrazového bodu je 2R1G1B se svítivostí 6500 cd/m2 a pozorovací vzdálenost činí 16 m. Standardní mantinel P20 má rozměr 1280 x 960 mm a hmotnost 62 kg.

15 Detail zadní strany kabinetu: Postup instalace kabinetu: Tělo displeje: Montáž tlumících ochranných prvků kabinetu: Systém zapojení - ovládání kabinetů:

16 multimediální řešení Uvedené ceny jsou orientační MO bez DPH a bez poplatku do recyklačního fondu.
