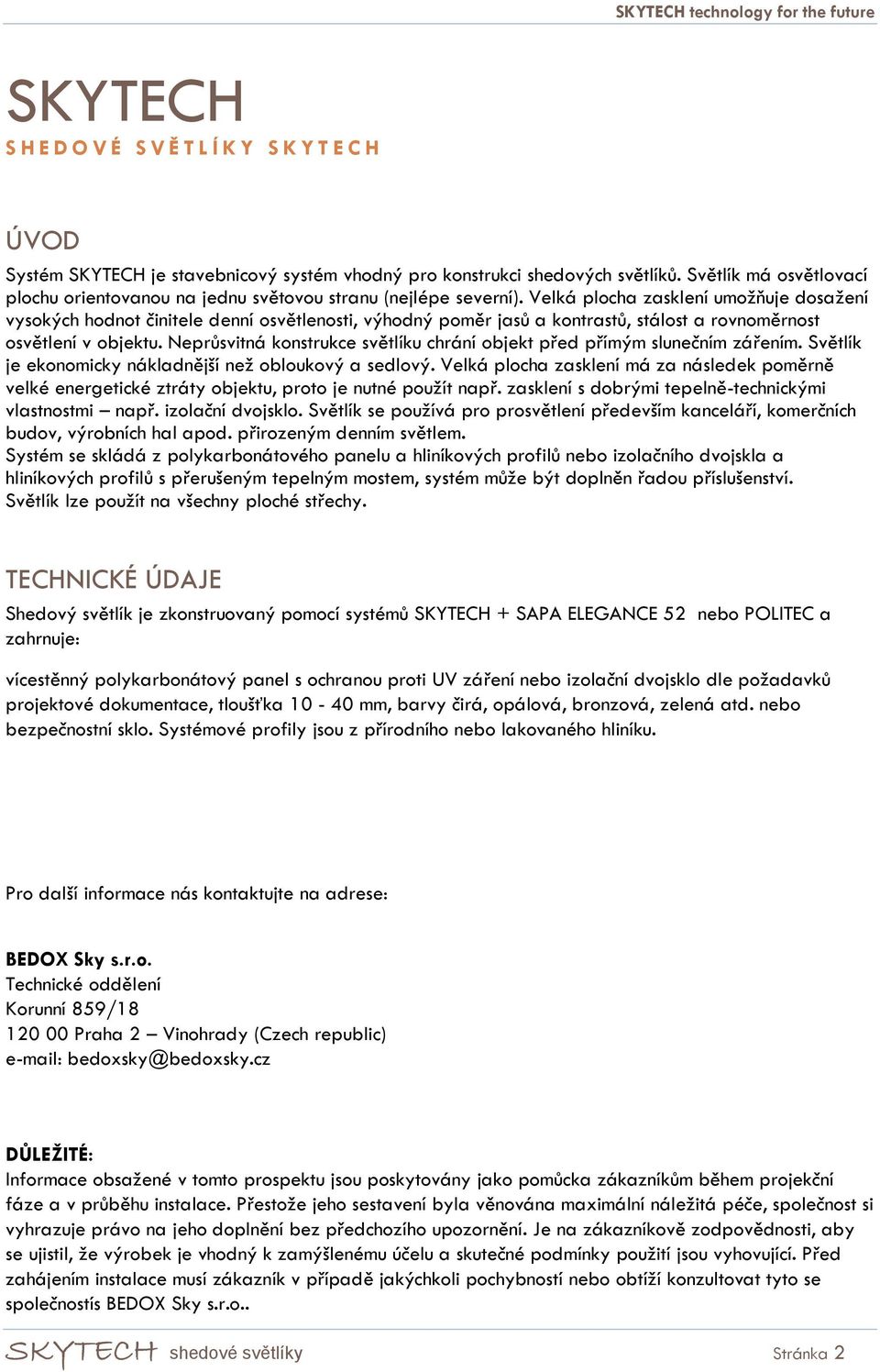

3 SKYTECH SHEDOVÉ SVĚ TLÍKY SKYTECH ÚVOD Systém SKYTECH je stavebnicový systém vhodný pro konstrukci shedových světlíků. Světlík má osvětlovací plochu orientovanou na jednu světovou stranu (nejlépe severní). Velká plocha zasklení umožňuje dosažení vysokých hodnot činitele denní osvětlenosti, výhodný poměr jasů a kontrastů, stálost a rovnoměrnost osvětlení v objektu. Neprůsvitná konstrukce světlíku chrání objekt před přímým slunečním zářením. Světlík je ekonomicky nákladnější než obloukový a sedlový. Velká plocha zasklení má za následek poměrně velké energetické ztráty objektu, proto je nutné použít např. zasklení s dobrými tepelně-technickými vlastnostmi např. izolační dvojsklo. Světlík se používá pro prosvětlení především kanceláří, komerčních budov, výrobních hal apod. přirozeným denním světlem. Systém se skládá z polykarbonátového panelu a hliníkových profilů nebo izolačního dvojskla a hliníkových profilů s přerušeným tepelným mostem, systém může být doplněn řadou příslušenství. Světlík lze použít na všechny ploché střechy. TECHNICKÉ ÚDAJE Shedový světlík je zkonstruovaný pomocí systémů SKYTECH + SAPA ELEGANCE 52 nebo POLITEC a zahrnuje: vícestěnný polykarbonátový panel s ochranou proti UV záření nebo izolační dvojsklo dle požadavků projektové dokumentace, tloušťka mm, barvy čirá, opálová, bronzová, zelená atd. nebo bezpečnostní sklo. Systémové profily jsou z přírodního nebo lakovaného hliníku. Pro další informace nás kontaktujte na adrese: BEDOX Sky s.r.o. Technické oddělení Korunní 859/ Praha 2 Vinohrady (Czech republic) bedoxsky@bedoxsky.cz DŮLEŽITÉ: Informace obsažené v tomto prospektu jsou poskytovány jako pomůcka zákazníkům během projekční fáze a v průběhu instalace. Přestože jeho sestavení byla věnována maximální náležitá péče, společnost si vyhrazuje právo na jeho doplnění bez předchozího upozornění. Je na zákazníkově zodpovědnosti, aby se ujistil, že výrobek je vhodný k zamýšlenému účelu a skutečné podmínky použití jsou vyhovující. Před zahájením instalace musí zákazník v případě jakýchkoli pochybností nebo obtíží konzultovat tyto se společnostís BEDOX Sky s.r.o.. SKYTECH shedové světlíky Stránka 2

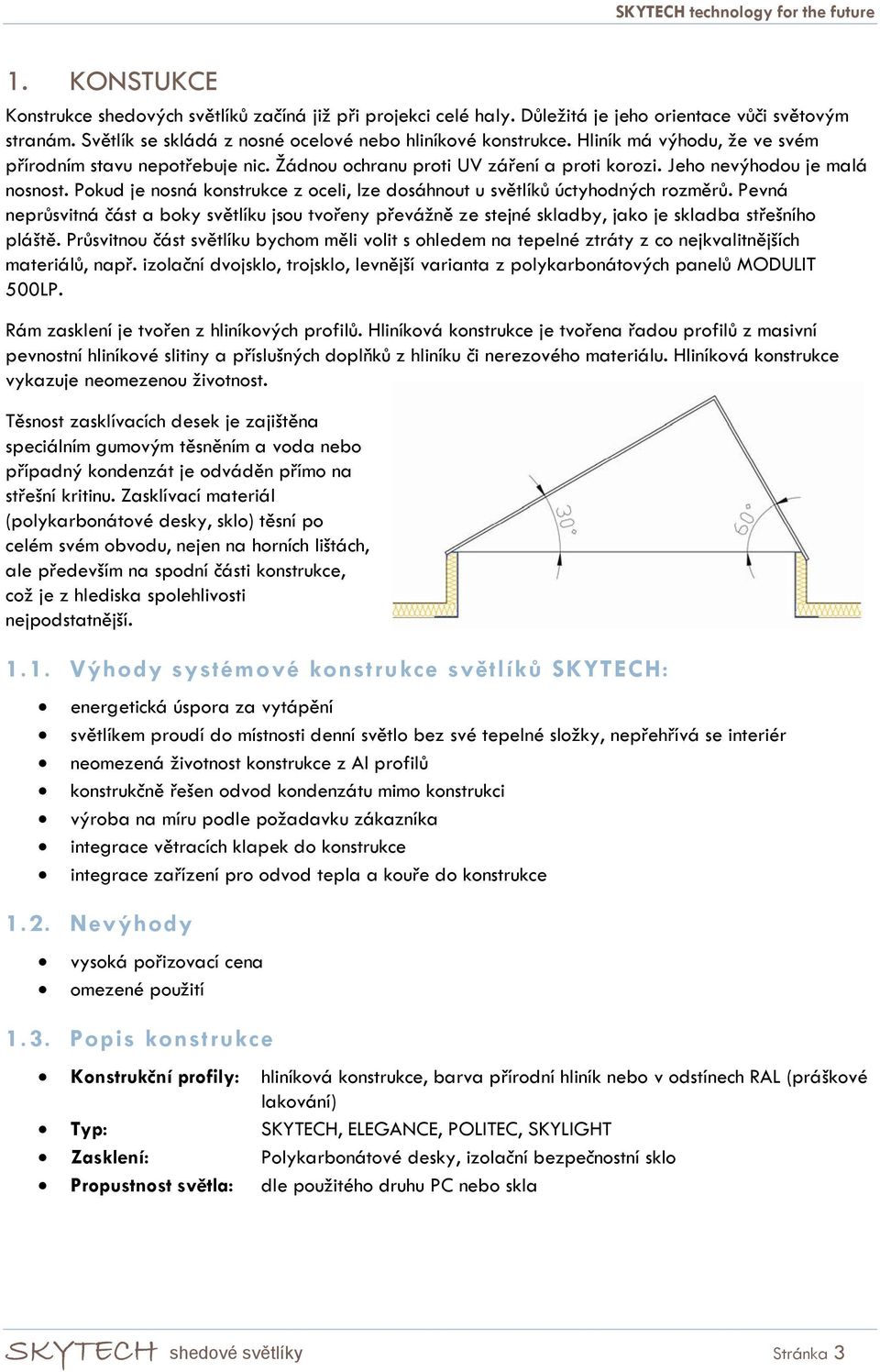

4 1. KONSTUKCE Konstrukce shedových světlíků začíná již při projekci celé haly. Důležitá je jeho orientace vůči světovým stranám. Světlík se skládá z nosné ocelové nebo hliníkové konstrukce. Hliník má výhodu, že ve svém přírodním stavu nepotřebuje nic. Žádnou ochranu proti UV záření a proti korozi. Jeho nevýhodou je malá nosnost. Pokud je nosná konstrukce z oceli, lze dosáhnout u světlíků úctyhodných rozměrů. Pevná neprůsvitná část a boky světlíku jsou tvořeny převážně ze stejné skladby, jako je skladba střešního pláště. Průsvitnou část světlíku bychom měli volit s ohledem na tepelné ztráty z co nejkvalitnějších materiálů, např. izolační dvojsklo, trojsklo, levnější varianta z polykarbonátových panelů MODULIT 500LP. Rám zasklení je tvořen z hliníkových profilů. Hliníková konstrukce je tvořena řadou profilů z masivní pevnostní hliníkové slitiny a příslušných doplňků z hliníku či nerezového materiálu. Hliníková konstrukce vykazuje neomezenou životnost. Těsnost zasklívacích desek je zajištěna speciálním gumovým těsněním a voda nebo případný kondenzát je odváděn přímo na střešní kritinu. Zasklívací materiál (polykarbonátové desky, sklo) těsní po celém svém obvodu, nejen na horních lištách, ale především na spodní části konstrukce, což je z hlediska spolehlivosti nejpodstatnější Výhody systémové konstrukce světlíků SKYTECH: energetická úspora za vytápění světlíkem proudí do místnosti denní světlo bez své tepelné složky, nepřehřívá se interiér neomezená životnost konstrukce z Al profilů konstrukčně řešen odvod kondenzátu mimo konstrukci výroba na míru podle požadavku zákazníka integrace větracích klapek do konstrukce integrace zařízení pro odvod tepla a kouře do konstrukce 1.2. Nevýhody vysoká pořizovací cena omezené použití 1.3. Popis konstrukce Konstrukční profily: hliníková konstrukce, barva přírodní hliník nebo v odstínech RAL (práškové lakování) Typ: SKYTECH, ELEGANCE, POLITEC, SKYLIGHT Zasklení: Polykarbonátové desky, izolační bezpečnostní sklo Propustnost světla: dle použitého druhu PC nebo skla SKYTECH shedové světlíky Stránka 3

5 2. TECHNICKÉ ÚDAJE 2.1. Profily vhodné pro zasklení Hliníkový profil je kostrou světlíkové konstrukce. Osová vzdálenost (mezera mezi středy profilů) a řez spodního profilu je závislý na statice pro danou sněhovou oblast a zatížení větrem. Upevnění hliníkového rámu zasklení se provádí po celém obvodu rámu k hlavní nosné ocelové konstrukci ZASKLENÍ Zasklení shedových světlíků je provedeno izolačním bezpečnostním sklem nebo polykarbonátovými deskami. Technické vlastnosti zasklení se odvíjí v podstatě od přání zákazníka a jsme připraveni navrhnout vhodné zasklení pro Váš shedový světlík. Jenom bychom chtěli upozornit na pár vlastností, které nejsou vždy brány na zřetel: Polykarbonátová deska není izolační dvojsklo, proto nemůže mít stejné tepelné vlastnosti SKYTECH shedové světlíky Stránka 4

6 3. DISTRIBUCE 3.1. DOPRAVA A PŘESUN HMOT Technické opatření Výrobek (rám zasklení) je dodávaný jako prefabrikovaný (předvyrobený) připravený na paletě o rozměrech a váze, které jsou dané v průvodní dokumentaci k výrobku. doprava je povolena běžnými dopravními prostředky (kamion, dodávka, valník apod.) nakládání a skládání je povoleno běžnými manipulačními prostředky (zdvihací vozík, jeřáb) Bezpečnostní opatření práce s manipulačním vozíkem smí provádět jen osoba oprávněná pro řízení vozíku. jeřábové práce smí provádět pouze osoba oprávněná (průkaz jeřábníka) vázání a uchycování, ukládání a odpojování břemen pomocí jeřábu smí provádět jen osoba oprávněná (vazačský průkaz) při otevření bočnic stát bokem, aby nebyl pracovník zasažen event. padajícím matriálem při manipulaci vždy stát bokem od břemene, pozor na nohy a prostor za pracovníkem při manipulaci používat pracovní boty, helmu a rukavice 3.2. ČISTĚNÍ A MYTÍ K mytí světlíku je vhodné použít vlažnou mýdlovou vodou nebo jiný neutrální mycí prostředek bez brusných složek čištění. UV plochy polykarbonátu se nesmí poškrábat. Polykarbonát se nesmí umývat ředidlem ani jinými leptavými látkami ÚDRŽBA A OPRAVY Veškeré opravy, údržbu a změny na zařízení je nutné objednat BEDOX Sky s.r.o DOPORUČENÁ BEZPEČNOSTNÍ OPATŘENÍ PŘI MONTÁŽI Při pohybu osob v blízkosti světlíku, při montáži, při opravách světlíku nebo okolních míst, je nutné zajistit bezpečný průběh práce vhodným bezpečnostním opatřením. zákaz kouření, sváření a jiné manipulace s ohněm v blízkosti světlíku zákaz řezání, broušení a jiné práce produkující horké třísky, piliny nebo prach v blízkosti světlíků zákaz pohybu osob v blízkosti nebo na konstrukci světlíku (konstrukce světlíku není pochozí) zákaz ukládání jakýchkoli předmětů na konstrukci světlíku prostor pod světlíkem (otvorem) kde se pracuje, označit zákazem vstupu a tyto místa v průběhu práce střežit. Střežení je možné provádět z hora. V prostoru dole vždy používat pracovní přilbu (helmu) montážní prostor kolem světlíku (na střeše) označit zákazem vstupu a v průběhu práce střežit (z hora) používat vhodné osobní zajištění pracovníka proti propadnutí z výšky. Propadnutí hrozí světlíkem, větrací klapkou, jiným otvorem, z okraje střechy, ze žebříku. Vhodný prostředek osobního zajištění a jeho upevnění si určí sám pracovník po skončení práce musí být všechny volné otvory ve střeše a světlíku zajištěny proti propadnutí a v případě potřeby proti dešti a větru SKYTECH shedové světlíky Stránka 5

7 odstraňovat jakékoli komunikační překážky, o které lze zakopnout, udržovat na pracovišti volný průchod (provádět úklid třísek a špon, PVC prachu z řezaných desek apod.) při práci používat jen vhodnou pracovní obuv a předepsané OOPP nepohybovat se na kluzkém povrchu, za zhoršených povětrnostních podmínek, při dešti, sněžení nebo mrazu v blízkosti světlíků, otvorů, kraje střechy apod. v případě nutnosti takové práce vykonávat, je nutné dbát zvýšené opatrnosti a používat vhodné osobní zajištění používat nářadí vhodného typu, tvaru a velikosti zabezpečit si kvalifikaci pro použití nářadí (praxe, zručnost, popř. zácvik, používání vhodného druhu typu, velikosti nářadí) a nepoužívat nářadí bez kvalifikace, pokud to druh nářadí vyžaduje (např. ruční řetězová pila, ruční bruska apod.) udržovat nářadí a náčiní v technickém stavu zaručujícím jeho bezpečné používání zkontrolovat přívody energie a chránit je před poškozením el. nářadí nepřenášet za přívodní kabel nepoužívat poškozených el. přívodů přívodní kabel klást mimo ostré hrany a nenamáhat tlakem. Podle potřeby jej chránit vhodným způsobem proti mechanickému popř. jinému poškození ve venkovním prostředí používat prodlužovací kabel jen je-li příslušně označený a určený pro toto prostředí provádět kontrolu nářadí před zahájením práce a po skončení práce SKYTECH shedové světlíky Stránka 6
