1 3D TISK REVOLUCE VE STAVEBNICTVÍ Ing. Michal Kovářík, doc. Ing. Pavel Svoboda, CSc. Katedra technologie staveb Specifika technologie 3D tisku a poslední světové trendy 1

2 Industrializace ve stavebnictví 2

3 Digitalizace ve stavebnictví předstupeň a podmínka robotizace 3

4 Interpretace virtuálního designu 4

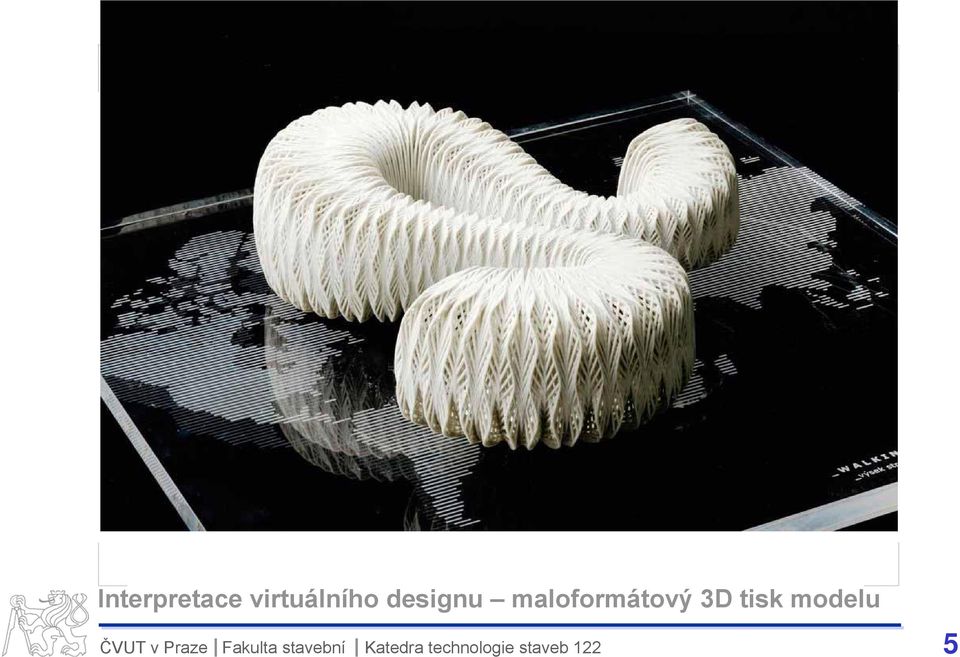

5 Interpretace virtuálního designu maloformátový 3D tisk modelu 5

6 Co to je 3D tisk / aditivní výroba 6

7 Metody a technologie průmyslového 3D tisku 7

8 Křivka nárůstu počtu projektů 3D tisku ve stavebnictví 8

9 DLE ZPŮSOBU UKLÁDÁNÍ MATERIÁLU 1)LINEÁRNÍ 3D TISK (OBDOBA TECHNOLOGIE FDM / FFM) 2)PLOŠNÝ 3D TISK (OBDOBA TECHNOLOGIE SLS) DLE MOBILITY TISKÁRNY 1)STACIONÁRNÍ SYSTÉMY 2)MOBILNÍ SYSTÉMY Základní technologie 3D tisku ve stavebnictví 9

TECHNOLOGIE SLS) DLE MOBILITY TISKÁRNY 1)STACIONÁRNÍ

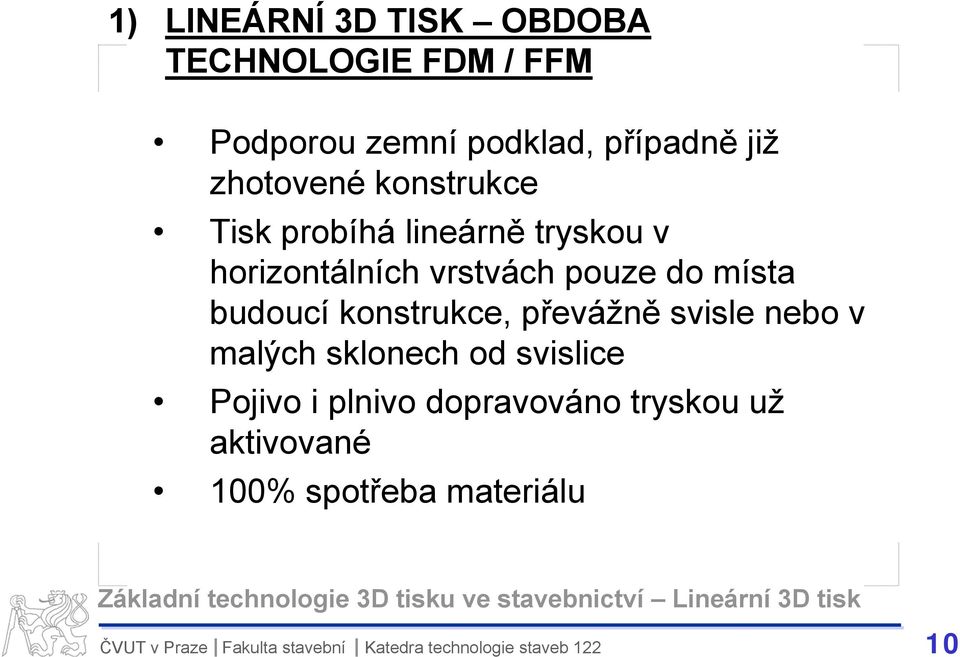

10 1) LINEÁRNÍ 3D TISK OBDOBA TECHNOLOGIE FDM / FFM Podporou zemní podklad, případně již zhotovené konstrukce Tisk probíhá lineárně tryskou v horizontálních vrstvách pouze do místa budoucí konstrukce, převážně svisle nebo v malých sklonech od svislice Pojivo i plnivo dopravováno tryskou už aktivované 100% spotřeba materiálu Základní technologie 3D tisku ve stavebnictví Lineární 3D tisk 10

konstrukce, převážně svisle nebo v malých sklonech od svislice Pojivo i plnivo dopravováno

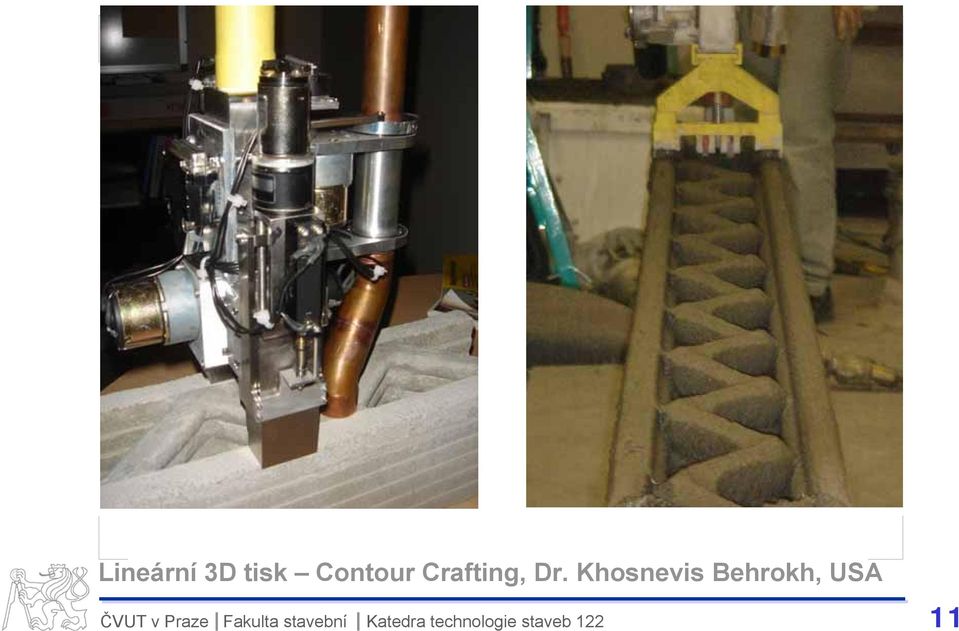

11 Lineární 3D tisk Contour Crafting, Dr. Khosnevis Behrokh, USA 11

12 Lineární 3D tisk Contour Crafting, USA 12

13 Lineární 3D tisk Contour Crafting, USA 13

14 Lineární 3D tisk Contour Crafting, USA 14

15 Lineární 3D tisk Contour Crafting, USA 15

16 Lineární 3D tisk Contour Crafting, USA 16

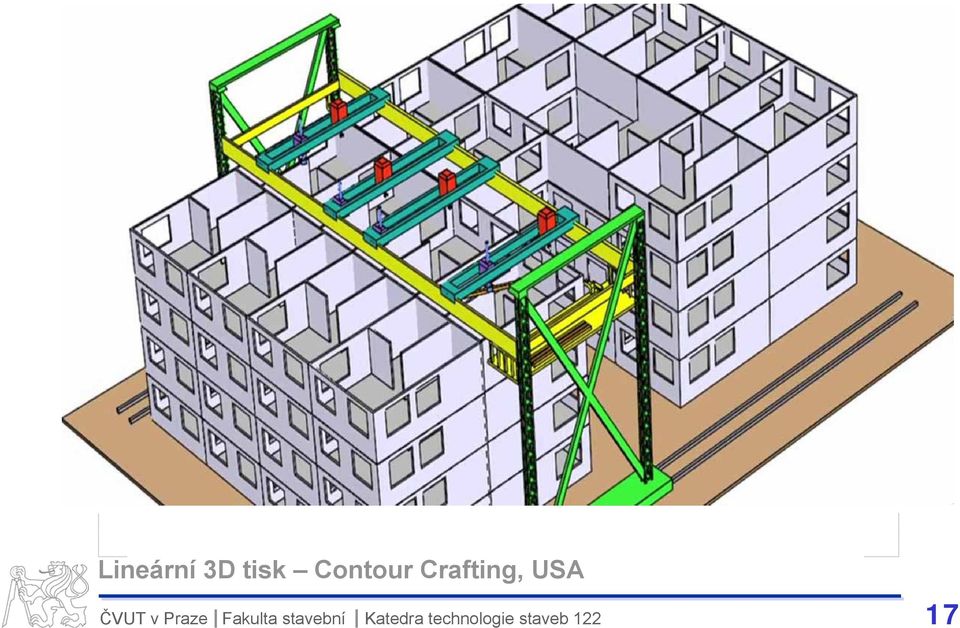

17 Lineární 3D tisk Contour Crafting, USA 17

18 Lineární 3D tisk Contour Crafting, USA 18

19 Lineární 3D tisk Winsun, ČLR 19

20 Lineární 3D tisk Winsun, ČLR 20

21 Lineární 3D tisk Winsun, ČLR 21

22 Lineární 3D tisk Winsun, ČLR 22

23 Lineární 3D tisk Loughborough University + SKANSKA + Foster 23

24 Lineární 3D tisk Loughborough University + SKANSKA + Foster 24

25 Lineární 3D tisk Canal House Amsterodam, Holandsko 25

26 Lineární 3D tisk IAAC Barcelona Mataerial - Laarman & Novikov 26

27 Lineární 3D tisk IAAC Barcelona MX3D - Joris Laarman 27

28 Lineární 3D tisk IAAC Barcelona MX3D - Joris Laarman 28

29 2) PLOŠNÝ 3D TISK OBDOBA TECHNOLOGIE SLS tisk probíhá také na zemní podklad, případně na již zhotovené konstrukce. Pojivo sprejováno na nosnou vrstvu plniva. tisk probíhá nanášením vrstev plniva (pískové matrice) v celé ploše půdorysu, polohu budoucí konstrukce určuje robot souřadnicí, kam nanáší v té které vrstvě pojivo. pískové matrice je po dobu tuhnutí podporou konstrukce a umožňuje tak neomezenou tvarovou flexibilitu. Po vytvrdnutí je pískový materiál, nezasažený pojivem, mechanicky odstraněn případně vymyt pryč Základní technologie 3D tisku ve stavebnictví Plošný 3D tisk 29

30 Plošný 3D tisk D-SHAPE Monolite UK - Enrico Dini 30

31 Plošný 3D tisk D-SHAPE Monolite UK - Enrico Dini 31

32 Plošný 3D tisk D-SHAPE Monolite UK - Enrico Dini 32

33 House 1.0 Plošný 3D tisk Emerging Objects, USA 33

34 Plošný 3D tisk Emerging Objects, USA 34

35 Plošný 3D tisk Emerging Objects, USA 35

36 Plošný 3D tisk Emerging Objects, USA 36

37 Plošný 3D tisk Emerging Objects, USA 37

38 Plošný 3D tisk Voxelmodel, Německo 38

39 DLE MOBILITY TISKÁRNY 1)STACIONÁRNÍ TISK Tiskárna ve formě stolice nebo rámové konstrukce je v průběhu realizace pevně spojena se zemí potenciál hlavně pro nosné kce a rozměrově omezené objekty 2)MOBILNÍ 3D TISKOVÍ ROBOTI tisk probíhá ze samostatných, nezávislých robotů, kteří mohou být specializovaní a lze je kombinovat na jednom místě potenciál hlavně pro liniové stavby, rozměrné stavby, kompletační konstrukce a dokončovací práce Koordinace robotů dle GPS Základní technologie 3D tisku ve stavebnictví 39

40 Mobilní 3D tiskoví roboti IAAC Barcelona 40

41 Mobilní 3D tiskoví roboti IAAC Barcelona 41

42 Mobilní 3D tiskoví roboti IAAC Barcelona 42

43 Technologie 3D tisku má v delším horizontu potenciál využití pro výrobu sendvičových konstrukcí, spojujících v jedné konstrukci více funkcí, včetně instalací a výhledově i tisk větších stavebních celků, možná i celých budov na klíč. Přínos využití technologie 3D tisku bude díky použití robotické technologie a jí vyvolaném snížení podílu lidské práce také ve zvýšení bezpečnosti, ekonomičnosti a kvality stavební výroby a také snížení jejího dopadu na životní prostředí. Definice 3D tisku ve stavebnictví 43

44 Materiály výhledově použitelné v 3D tiskárnách : materiály s progresivními fyzikálně-chemickými vlastnostmi např. na bázi nanotechnologií čistící vzduch v budově (originální technologie české firmy NAFIGATE) konstrukce z tekutých krystalů, schopných měnit barvu a průhlednost konstrukce s implantovanými regulačními a měřícími systémy budov inteligentní budovy možnost recyklace stávajících odpadů možnost použití přírodních materiálů hlína, dřevní hmota 4D materiály, měnící vlastnosti změnou okrajových podmínek (čas, teplota, tahové napětí, seismika atd.) Možnosti vývoje 3D tisku - materiály 44

45 Ing. Michal Kovářík Doc. Ing. Pavel Svoboda, CSc. Katedra technologie staveb Fakulta stavební ČVUT v Praze michal.kovarik@fsv.cvut.cz pavel.svoboda@fsv.cvut.cz Kontakt 45

46 Děkujeme za pozornost Závěr 46
