1 Charakteristiky videomateriálu Digitalizace Barevné schéma Barevná hloubka Rozlišení Framerate Streamování

2 Digitalizace Při získání počítačového obrazu je jedním ze základních jevů přechod od spojité funkce f(x,y) k diskrétní funkci Fi,j. Obraz, který je snímán, má teoreticky nekonečný rozsah obrazových hodnot, stejně jako je možné ho přibližovat či vzdalovat téměř neomezeně.

Fi,j. Obraz, který je snímán, má teoreticky nekonečný rozsah

3 Digitalizace Proces přechodu od spojitého obrazu k diskrétnímu se nazývá digitalizace. Odehrává se ve dvou nezávislých krocích kvantování a vzorkování

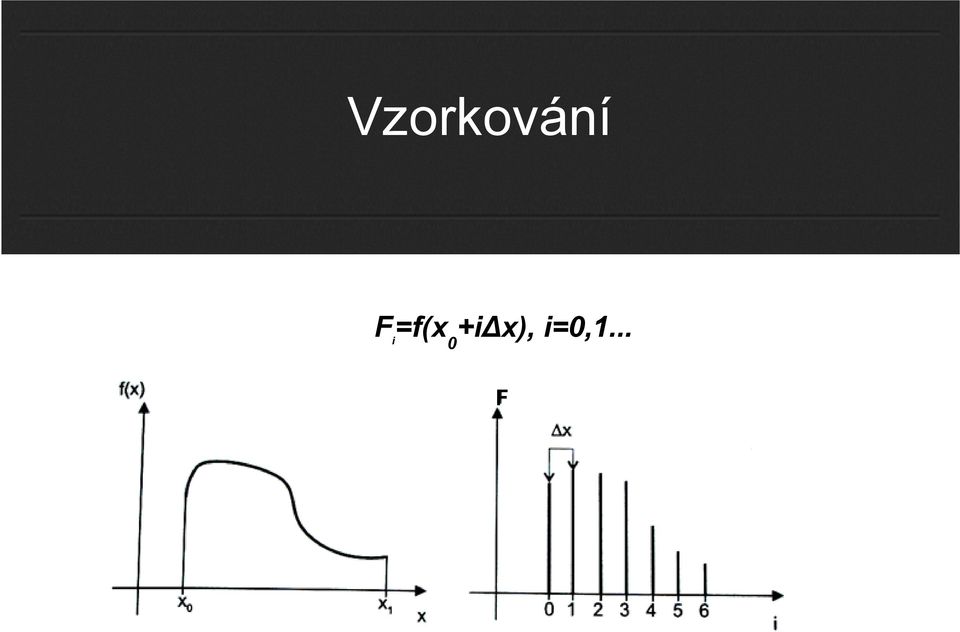

4 Vzorkování Vzorkováním (sampling) spojité fuknce f(x) rozumíme zaznamenávání hodnot v zorků, v předem daných intervalech. Fi=f(x0+iΔx), i=0,1...

5 Vzorkování F =f(x0+iδx), i=0,1... i F

6 Kvantování Kvantování probíhá v oboru hodnot obrazové funkce, které se rozdělí na intervaly, jimž je pak přidělena jediná, zástupná hodnota. Podle způsobu rozdělení kvantované veličiny hovoříme o kvantování uniformním a neuniformním

7 Kvantování uniformní Uniformní kvantování používá konstantní délku intervalu.

8 Kvantování neuniformní Neuniformní kvantování používá proměnnou délku intervalu. Používá se méně často než uniformní kvantování.

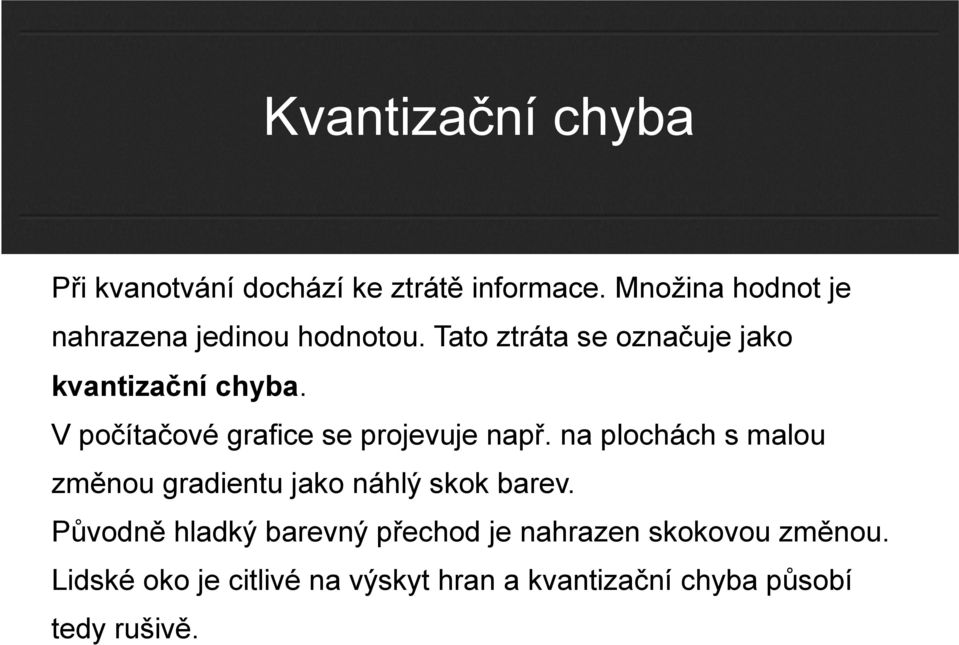

9 Kvantizační chyba Při kvanotvání dochází ke ztrátě informace. Množina hodnot je nahrazena jedinou hodnotou. Tato ztráta se označuje jako kvantizační chyba. V počítačové grafice se projevuje např. na plochách s malou změnou gradientu jako náhlý skok barev. Původně hladký barevný přechod je nahrazen skokovou změnou. Lidské oko je citlivé na výskyt hran a kvantizační chyba působí tedy rušivě.

10 Vlastnosti lidského systému vidění Elektromagnetické spektrum - světlo, které vnímáme, představuje viditelnou část EM spektra. - viditelná část spektra se nalézá v oblasti vlnových délek přibližně 380 až 720 nm. Barva vlnové záření s určitou vlnovou délkou 550 nm zelená 720 nm červená

- viditelná část spektra se nalézá v oblasti vlnových délek přibližně

11 Vlastnosti lidského systému vidění Dopadne bílé světlo na objekt, jsou frekvence: pohlceny odraženy Kombinace frekvencí přítomných v odraženém světle vytváří to, co vnímáme jako barvu. Popis charakteristik světla: Jas (intensity) svítivost odpovídá intenzitě světla Sytost (saturation) - udává čistotu barvy světla Světlost (brightness) určuje velikost achromatické složky ve světle s určitou dominantní frekvencí

Popis charakteristik světla: Jas (intensity) svítivost odpovídá intenzitě světla Sytost (saturation) -

12 Princip lidského oka Lidské oko se skládá: Rohovka, duhovka, zornice, čočka, sítnice (tyčinky a čípky).

13 Rekombinace barevné informace Citlivost na jas a barvy Zrakový nerv je tvořen svazkem nervových vláken, které předávají signály od fotoreceptorů. Na této cestě dochází k rekombinaci barevné informace. Kanály (r-g) a (y-b) poskytují informaci o barvě, (g+r) indikuje jas.

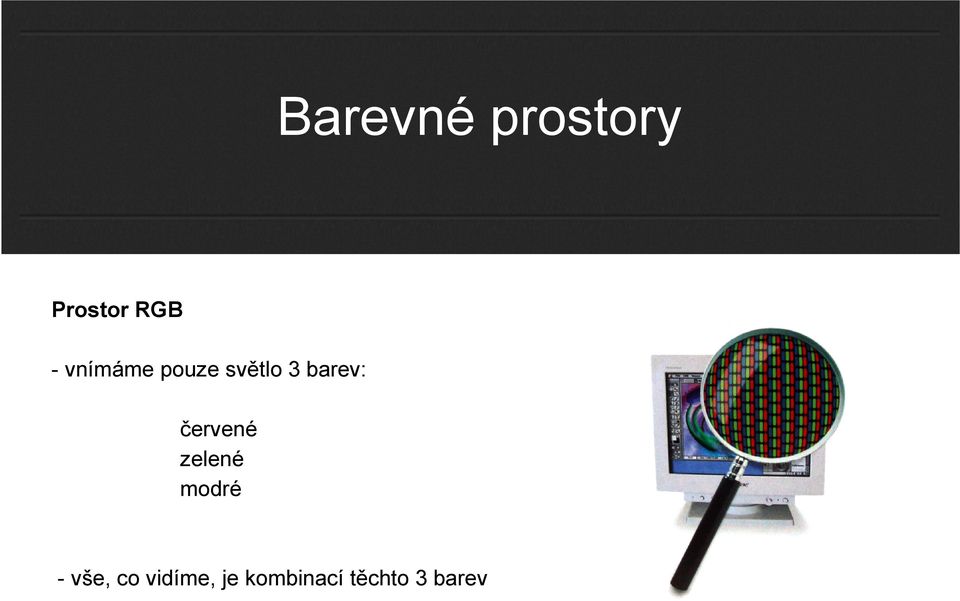

14 Barevné prostory Prostor RGB - vnímáme pouze světlo 3 barev: červené zelené modré - vše, co vidíme, je kombinací těchto 3 barev

15 Barevné prostory - RGB Prostor RGB - aditivní skládání barev (čím více barev sečteme, tím světlejší je výsledek) Červená (R) Zelená (G) Modrá (B) I = 0,299.R + 0,587.G + 0,114.B

16 Barevné prostory - RGB Barvy lze vyjádřit barevným vektorem <0,1> i v celočíselném rozsahu (0-255) Hodnota 0 složka není zastoupena Hodnota 255 složka nabývá své největší intenzity Prostor RGBA (RGBα) doplnění informace o průhlednosti (α)

není zastoupena Hodnota 255 složka nabývá své největší

17 Barevné prostory - CMYK Prostory CMY, CMYK - subtraktivní skládání barev Tyrkysová (C) Fialová (M) Žlutá (Y) Černá (K) Převodní vzorce: (C M Y) = (1 1 1) - ( R G B), (R G B) = (1 1 1) - (C M Y)

18 Barevné prostory RGB a CMYK

19 Barevné prostory RGB a CMYK Geometrická prezentace prostoru RGB a CMYK

20 Barevné prostory - HSV Prostor HSV - barva je určena třemi parametry: Barevný tón (Hue, převládající barva), Sytost (Saturation, příměs jiných barev) Jasová hodnota (Value, množství bílého světla) - systém je modelován pravidelným šestibokým jehlanem

(Saturation, příměs jiných barev) Jasová hodnota (Value,

21 Barevné prostory - HLS Prostor HLS - opět tři určující parametry: Barevný tón (Hue), Světlost (Lightness) Sytost (Saturation) - modelem je dvojice rotačních kuželů - systémy HLS a HSV se používají pro intuitivnější zadávání a míchání barev v grafických programech

22 Barevné prostory - YUV Prostor YUV - pro TV/video signály se používá barevný prostor YUV - odděluje jasové (luminanční) složky od barevných informací (chrominance) - složka jasu jak pro barevné i černobílé televize Jasová složka (Y) Barevné složky (UV)

23 Barevné prostory - YUV Rozdílný přenos videosignálu u komerčních a profesionálních zařízení

24 Barevná hloubka Barevný prostor popisuje počet bitů použitých k popisu určité barvy nebo pixelu v bitmapovém obrázku nebo rámečku videa 3 způsoby vyjádření: jako číslo např. 16,7 mil. barev jako počet bitů na pixel např. 24bitová hloubka jako počet bitů na kanál ekvivalent k předchozímu Větší barevná hloubka zvětšuje škálu různých barev a paměťovou náročnost obrázku či videa.

25 Barevná hloubka Barevná hloubka 1 bit 4 bitová 8 bitová 15 bitová 16 bitová 24 bitová 32 bitová 48 bitová Počet barev Označení 2 na 1 = 2 2 na 4 = 16 2 na 8 = na 15 = na 16 = na 24 = na 32 = na 48 = Mono Color Low Color High Color True Color Super True Color Deep Color pro HDTV je využívána až 48bitová barva Deep Color

26 Rozlišení Rozlišení (px)

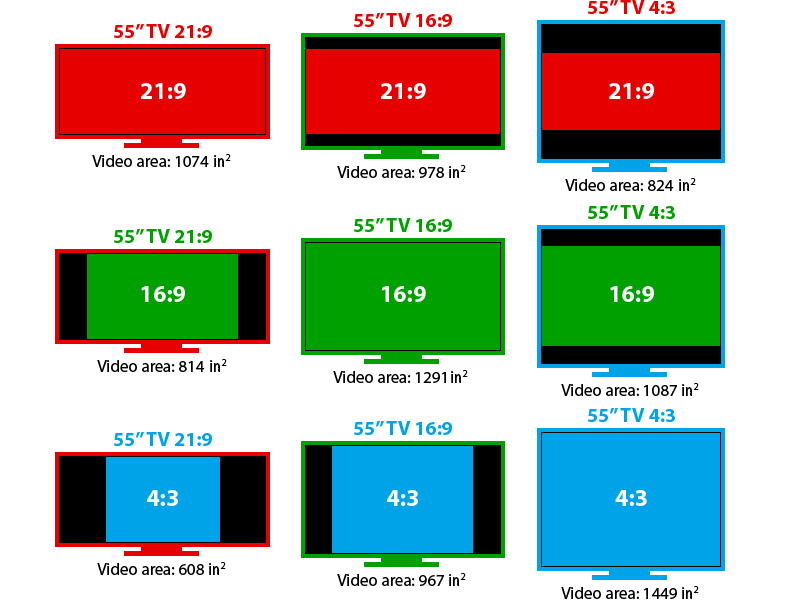

27 Poměr stran

28 Poměr stran

29 HIGH - DEFINITION HD Ready norma, která zaručí uživateli že produkt bude schopen přijmou a zpracovat obraz o určitých parametrech širokoúhlá plocha a minimální vertikální rozlišení 720p musí umět zpracovat i rozlišení 1920 x 1080, ale nikoliv zobrazit 1:1 HDMI rozhraní Full HD zařízení je schopno přijmout a neprokládaně zobrazit 1920x1080 (1080p) HDMI rozhraní

30 Formáty HD Prokládaný i (interlaced) obrazovka zaplněna ve dvou fázích, nejprve lichými řádky a potom sudými řádky pohyb tak rychlý, že jej lidské oko nerozpozná, můžete vnímat blikání. Progresivní p (progressive) pokročilejší, zapisuje obsah obrazu najednou, což znamená, že můžete vidět všechny detaily na obrazovce najednou Nejběžnější formáty 720p, 1080i a 1080p to označuje, jak detailní je rozlišení a také jaký formát zápisu obrazu používá

31 Televizní vysílání Analogové vysílání Analogový TV Standard PAL NTSC Rozlišení 768 sloupců, 576 řádků 720 sloupců, 480 řádků Digitální vysílání Digitální TV Standard D-1 PAL D-1 NTSC HDTV 720p HDTV 1080p,i Rozlišení 720î î î î 1080 Poměr 4:3 4:3 16:9 16:9

32 Framerate FPS (frame per second) Framerate je počet snímků za jednotku času udává se v počtu snímků za sekundu Plynulý pohyb min fps Video materiály fps Hry větší FPS pro plynulost generovaného pohybu záleží na výkonu PC

33 Framerate Slowmotion Díky možnostem vysokorychlostního záznamu obrazu lze natočený materiál následně zpomalit na standardní FPS Využití v průmyslu, lékařství, sport, věda apod.

34 Streaming Streaming Streaming kontinuální přenos audiovizuálního materiálu mezi zdrojem a příjemcem na internetu Klient Server se nazývá webcasting On demand (youtube ) okamžité přehrávání na straně klienta možnost vysílat video do celého světa

35 Streaming princip streamování

36 Streaming princip streamování

37 Streaming Kvalita streamovaného obsahu ovlivněna obsahem videomateriálu použité rozlišení, FPS, barevná hloubka kódování, dekódování (kodeky, kontejnery) propustnost sítě přenosový protokol

38 Streamovací služby Internetová televize Broadcast Videokonference Streamované video (VOD)

39 Budoucnost rychlejší a stabilnější přenos multimediálního obsahu bezdrátové přenosy metadata ve videích indexování obsahu zvětšování rozlišení obrazu nové metody kódování
