1 Návod na obsluhu a údržbu separátoru olej voda Öwatec typ 10 Obj. č. H Öwatec Typ 40 Obj. č. H Öwatec Typ 130 Obj. č. H Öwatec Typ 175 Obj. č. H Öwatec Typ 250 Obj. č. H

2 Vážený zákazníku, velmi Vám děkujeme za Vámi projevenou důvěru v náš výrobek. Před tím, než začnete se separátorem olej - voda Öwatec typ 10 / 40 / 130 / 175 / 250 pracovat, p řečtěte si pozorně tento návod. Tento návod obsahuje důležité pokyny, které zajistí Vašemu separátoru olej voda dlouhou životnost a bezporuchový provoz. Proto ukládejte tento návod neustále u Vašeho separátoru olej voda. Všeobecné pokyny Používání návodu k obsluze Význam symbolů Doporučujeme: Kontroly, instalace a údržby by měly být prováděny kvalifikovanou osobou a dokumentovány v údržbové knize. P ři dotazech uvádějte objednací číslo Vašeho separátoru olej voda. Aby jste mohli rychle a racionálně přečíst návod k obsluze, máme pro vás praktické rady, jak používat tyto symboly.tyto symboly se nacházejí vedle textů (vztahují se tedy pouze na text vedle), vedle obrázků (vztahují se ke grafice) nebo na začátku stránky (vztahují se k celkovému obsahu stránky). Pozor: Věnujte těmto symbolům nejvyšší pozornost! Čtení návodu na obsluhu! Provozovatel je povinnen si přečíst návod na obsluhu a údržbu a uživatele tohoto přístroje seznámit s obsahem návodu. Pozor! Tento symbol znázorňuje důležitý popis, nebezpečné podmínky, bezpečnostní předpisy. Separátor olej voda je ve firmě Schneider Bohemia přezkoušen a pečlivě zabalen. Přesto nemůžeme vyloučit škody vzniklé při transportu. Udělejte si čas a před prvním uvedením do provozu a proveďte vizuální kontrolu separátoru. Na výrobek uvedený v tomto návodu se vztahuje smlouva PECA ( Protokol k Evropské smlouvě o posuzování shody a akceptaci průmyslových výrobků) platná od a výrobcem na něj bylo vystaveno ES prohlášení o shodě.

3 Obsah 1. Technické údaje 2. Obsah dodávky 3. Obrázek separátoru olej voda 4. Funkce a použití 5. Funkce separátoru olej voda 6. Bezpečnostní předpisy 7. Uvedení do provozu 7.1 Zvláštnosti Öwatec typ Zvláštnosti Öwatec typ 40 / 130 / 175 / Údržba a péče 8.1 Kontrola filtru 8.2 Výměna filtru 8.3 Čištění Öwatec 9. Místo pro zápisy kontroly filtru 10. Místo pro zápisy údržby 11. Záruční podmínky 12. Příslušenství 1. Technické údaje Označení: Öwatec typ 10 Öwatec typ 40 Öwatec typ 130 Objem zásobníku l Plnící množství 4, l Předfiltr 2 2 4,5 l Absorbční filtr l Provozní teplota C Přitékání kondenzátu mm Odtékání vody mm Odtékání oleje mm Výkon kompresoru: Pístový kompresor* l/min Šroubový kompresor** l/min Rozměry: Šířka mm Hloubka mm Výška mm Hmotnost (bez naplněním vodou) kg * vztaženo na vlhkost vzduchu ve střední Evropě a následující oleje do kompresorů od Schneider Bohemia: Minerální olej pro pojízdné pístové kompresory; obj. č. B Minerální olej pro stacionární pístové kompresory; obj. č. B Olej pro pístové kompresory (syntetický); obj. č. B ** vztaženo na vlhkost vzduchu ve střední Evropě: Olej pro šroubové kompresory; obj. č. B

4 K 1. Technické údaje Označení: Öwatec typ 175 Öwatec typ 250 Objem zásobníku l Plnící množství l Předfiltr 9 9 l Absorbční filtr 17 2 x 17 l Provozní teplota C Přitékání kondenzátu mm Odtékání vody mm Odtékání oleje mm Výkon kompresoru: Pístový kompresor* l/min Šroubový kompresor** l/min Rozměry: Šířka mm Hloubka mm Výška mm Hmotnost (bez naplněním vodou) kg * vztaženo na vlhkost vzduchu ve střední Evropě a následující oleje do kompresorů od Schneider Bohemia: Minerální olej pro pojízdné pístové kompresory; obj. č. B Minerální olej pro stacionární pístové kompresory; obj. č. B Olej pro pístové kompresory (syntetický); obj. č. B ** vztaženo na vlhkost vzduchu ve střední Evropě: Olej pro šroubové kompresory; obj. č. B Obsah dodávky Obrázek separátoru olej voda Separátor olej voda Öwatec typ 10 / 40 / 130 / 175 pop ř. 250 Standardní zakalovací sada (zkušební trubice u Öwatec typ 10 / 2 zkušební skla u Öwatec typ 40 / 130 / 175 / 250) Kulový kohout (pro zkoušku) Hadicová vsuvka (vstup kondenzátu) Návod na obsluhu separátoru olej voda Öwatec Záruční list Poz. Označení 01 Připojení pro kondenzát 02 Kulový kohout pro zkoušku 03 Odtok vody 04 Výstup oleje (chybí u Öwatec 10)

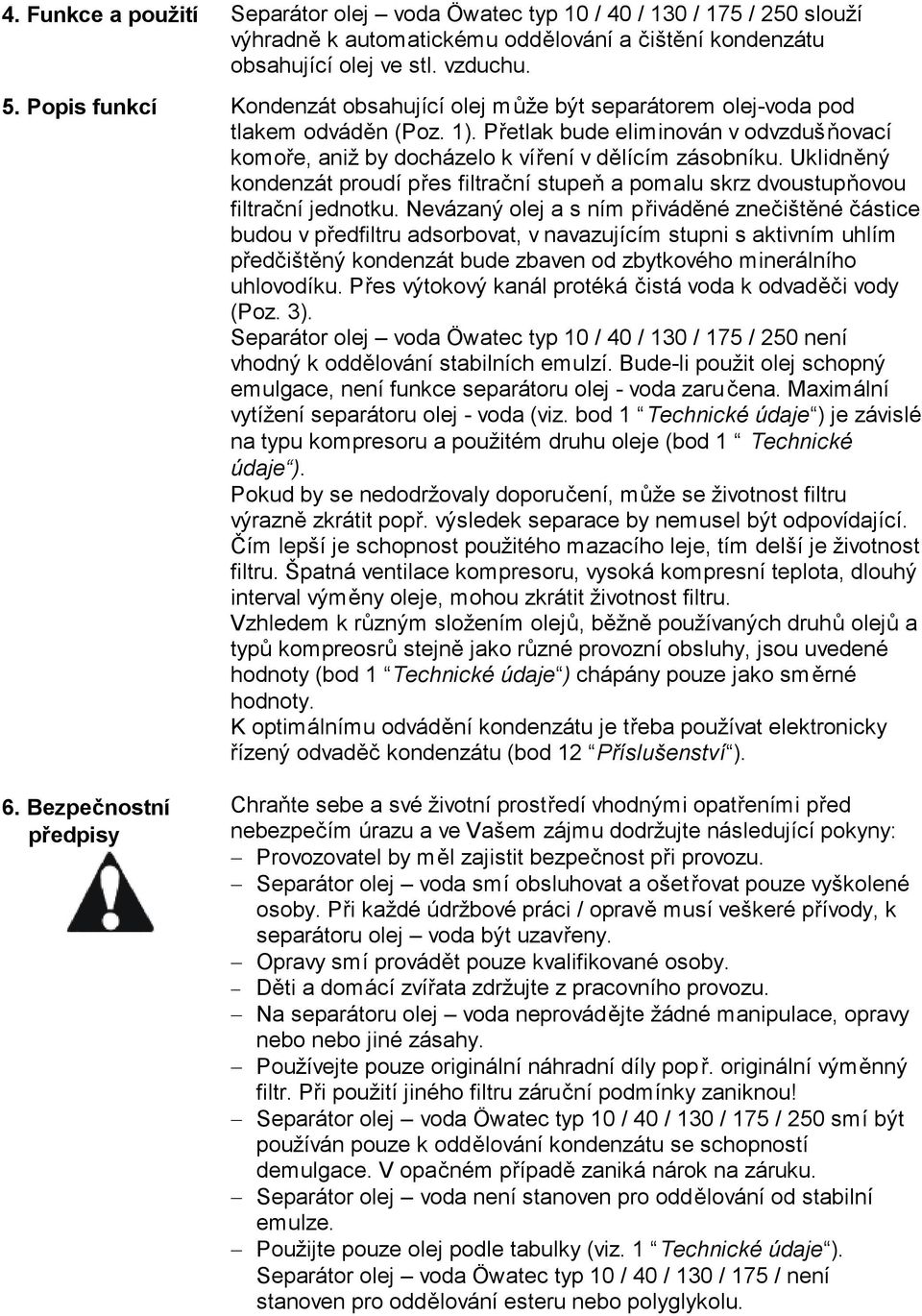

5 4. Funkce a použití Separátor olej voda Öwatec typ 10 / 40 / 130 / 175 / 250 slouží výhradně k automatickému oddělování a čištění kondenzátu obsahující olej ve stl. vzduchu. 5. Popis funkcí Kondenzát obsahující olej může být separátorem olej-voda pod tlakem odváděn (Poz. 1). Přetlak bude eliminován v odvzdušňovací komoře, aniž by docházelo k víření v dělícím zásobníku. Uklidněný kondenzát proudí přes filtrační stupeň a pomalu skrz dvoustupňovou filtrační jednotku. Nevázaný olej a s ním přiváděné znečištěné částice budou v předfiltru adsorbovat, v navazujícím stupni s aktivním uhlím předčištěný kondenzát bude zbaven od zbytkového minerálního uhlovodíku. Přes výtokový kanál protéká čistá voda k odvaděči vody (Poz. 3). Separátor olej voda Öwatec typ 10 / 40 / 130 / 175 / 250 není vhodný k oddělování stabilních emulzí. Bude-li použit olej schopný emulgace, není funkce separátoru olej - voda zaručena. Maximální vytížení separátoru olej - voda (viz. bod 1 Technické údaje ) je závislé na typu kompresoru a použitém druhu oleje (bod 1 Technické údaje ). Pokud by se nedodržovaly doporučení, může se životnost filtru výrazně zkrátit popř. výsledek separace by nemusel být odpovídající. Čím lepší je schopnost použitého mazacího leje, tím delší je životnost filtru. Špatná ventilace kompresoru, vysoká kompresní teplota, dlouhý interval výměny oleje, mohou zkrátit životnost filtru. Vzhledem k různým složením olejů, běžně používaných druhů olejů a typů kompreosrů stejně jako různé provozní obsluhy, jsou uvedené hodnoty (bod 1 Technické údaje ) chápány pouze jako směrné hodnoty. K optimálnímu odvádění kondenzátu je třeba používat elektronicky řízený odvaděč kondenzátu (bod 12 Příslušenství ). 6. Bezpečnostní předpisy Chraňte sebe a své životní prostředí vhodnými opatřeními před nebezpečím úrazu a ve Vašem zájmu dodržujte následující pokyny: Provozovatel by měl zajistit bezpečnost při provozu. Separátor olej voda smí obsluhovat a ošetřovat pouze vyškolené osoby. Při každé údržbové práci / opravě musí veškeré přívody, k separátoru olej voda být uzavřeny. Opravy smí provádět pouze kvalifikované osoby. Děti a domácí zvířata zdržujte z pracovního provozu. Na separátoru olej voda neprovádějte žádné manipulace, opravy nebo nebo jiné zásahy. Používejte pouze originální náhradní díly popř. originální výměnný filtr. Při použití jiného filtru záruční podmínky zaniknou! Separátor olej voda Öwatec typ 10 / 40 / 130 / 175 / 250 smí být používán pouze k oddělování kondenzátu se schopností demulgace. V opačném případě zaniká nárok na záruku. Separátor olej voda není stanoven pro oddělování od stabilní emulze. Použijte pouze olej podle tabulky (viz. 1 Technické údaje ). Separátor olej voda Öwatec typ 10 / 40 / 130 / 175 / není stanoven pro oddělování esteru nebo polyglykolu.

6 K 6. Bezpečnostní předpisy 7. Uvedení do provozu 7.1 Zvláštnosti Öwatec typ 10 Instanační rozmezí musí být uspořádáno tak, aby se při poruchách separátoru olej voda obsah nedostal do ve řejné kanalizace (v dané případě je žádoucí zadržovací vana). Separátor olej voda smí být ustaven pouze na oleji odolné podlaze. Separátor olej voda neinstalujte do chladem ohrožených oblastí. Odtékající čistou vodu pravidelně kontrolujte. Bude-li dosaženo stupně zakalení, vyměňte filtrační jednotku. Odvaděč kondenzátu řízený ručně nebo přes časově řízený ventil magnetu můžete vést k přetížení nebo tvoření emulze. Zásobník a přípojky separátoru olej voda pravidelně přezkušujte na těsnost. Oblast nastavení musí být uzpůsobena tak, aby se neupravený kondenzát nedostal do veřejné kanalizace. - Ustavte seprátor olej voda vodorovně (přípustný sklon < 1 ) na rovné, hladné, olej odpuzující podlaze. Jestliže je poblíž místa instalace odtok do kanalizace, musí být použita vhodná ochranná opatření (např. zadržovací vana). - Sběrací vedení kondenzátu nainstalujte s lehkým sklonem na separátor olej-voda na stěnu. (sběrací vedení kondenzátu viz. 12 Příslušenství ). Sběrací vedení kondenzátu musí být nainstalováno výš než vtok kondenzátu separátoru olej voda! Sběrací vedení kondenzátu nainstalujte tak, aby nedocházelo ke tvorb ě kapes ve vedení, ve kterých by se kondenzát mohl hromadit. Sběrací vedení kondenzátu neinstalujte na podlaze! - Přívody (od filtrů stl. vzduchu / sušičky) ve sběracím vedením kondenzátu musí být provedeny shora (labutí krk). - Sběrací vedení kondenzátu připojte pomocí přiložené instalační sady na vtoku kondenzátu separátoru olej voda. Zvláštnosti separátoru olej voda Öwatec typ 10: Přiložený kulový kohout našroubujte do výstupu pro zkoušku (Poz. 2). V souvislosti s tím zastrčte hadicovou vsuvku do připojení ke kondenzátu (Poz. 1). Montáž na podlahu Použijte otvory čtyř připevňovacích nožiček. Öwatec typ 10 montujte kolmo (± 1 ). Montáž na stěnu Držák namontujte kolmo (± 1 ) na stěnu. Öwatec typ 10 zasvorkujte upeňovací plochou a upevněte uzavíracím třmenem. Nainstalujte přivádění kondenzátu nad Öwatec typ 10 a s lehkým sklonem. Nainstalujte vedení odvodu vody se spádem a pokud možno se sifonem.

7 K 7.1 Zvláštnosti Öwatec typ Víko nádoby odejměte a vyjměte aerosolovou filtrační vložku. 2. Öwatec typ 10 plňte čirou vodou až z odtoku začne vytékat voda. 3. Důležité! 24 hodin počkejte, popř. vodu doplňte. 4. Aerosolovou filtrční vložku vraťte zpět a A víko nádoby nasaďte. Odvaděč vody 24 hodin Kohout pro zkušební vzorek Öwatec typ 10 je nyní připraven k provozu. Vycházející voda může mít zpočátku černé zbarvení (uhelný prach). Öwatec typ 10 nemá odtok oleje! Veškerý olej bude vázaný na filtr s aktivním uhlím! 7.2 Zvláštnosti Öwatec typ 40 / 130 / 175 / Připojte hadici na odvod vody na výtoku vody (Poz. 3) separátoru olej voda a se stálým sklonem doveďte připojení odpadní vody. 2. Připojte nádobu na zachycování oleje na odtok oleje (Pos. 4) separátoru olej voda. Přitom je zapotřebí dbát, aby odtoková roura byla těsně přišroubovaná se zásobníkem oleje. Těsnění na převlečné matici pravidelně přezkušujte na těsnost. 3. Öwatec typ 40: Otevřete kryt ve směru hodinových ručiček (bajonetový uzávěr), černé víčko na horní straně zásobníku (přes odtok oleje) sejměte. Öwatec typ 130 / 175 / 250 Hvězdicové držáky povolte a sejměte kryt. 4. Öwatec typ 10 / 40 / 130 / 175 / 250 před uvedením do provozu přes vstup kondenzátu (Poz. 1) plňte tak dlouho vodou, dokud vytéká voda na výtoku vody (Poz. 3). V souvislosti s tím uzavřete přívod vody. 5. Počkejte dokud se hladina vody neustálí na přetékání oleje (Poz. 4). Jestliže už neklesá, nastavte posuvnou objímku cca 1 cm nad hladinu vody. 6. Počkejte 24 hodin!

8 K 7.2 Zvláštnosti Öwatec typ 40 / 130 / 175 / 250: 7. Do 24 hodin stav vody kontrolujte v daném případě vodu doplňte. Pokyny: Pro tvorbu husté vrstvy oleje, se může posuvná objímka zpočátku celá nahoře nastavit a později přivést opět do normální pozice (1 cm přes hladinu vody). 8. Filtr ručně pevně zespoda stiskněte. 9. Nasaďte kryt a přišroubujte. Na Öwatec typ 40 černé víčko opět nasaďte. 10. Separátor olej voda nyní připraven do provozu. Vycházející voda může mít zpočátku černé zbarvení (uhelný prach). 8. Údržba a péče Dodržováním zde uvedených pokynů týkajících se údržby, zajistíte tomuto kvalitnímu produktu dlouhou životnost a bezporuchový provoz. 8.1 Kontrola filtru Kontrola filtru Öwatec typ 10: Kvalitu odtečené čisté vody kontrolujte týdně. Na kulovém kohoutu pro zkušební vzorek (Poz. 2) vezm ěte vzorek ve zkušební trubičce a porovnejte vizuálně s referenčním zakalením. Jeli zakalení stejné nebo silnější než referenční, musí být filtrační jednotka vyměněna. Každou kontrolu nebo výměnu filtru evidujte viz. 9 / 10 Místo pro kontrolu filtru popř. Místo pro údržbu. Týdně Výměna filtru Obr. Zkušební vzorek na Öwatec typ 10 Kontrola filtru Öwatec typ 40 / 130 / 175 / 250: Kvalitu odtečené čisté vody kontrolujte týdně. Z kulového kohoutu naplňte vzorek do zkušební skleničky (sklenička s černým víčkem). Zakalení porovnejte s referenční kapalinou (sklenička s červeným víčkem). Je-li zakalení stejné nebo silnější než referenční, musí být filtr vyměněn. Každou kontrolu nebo výměnu filtru evidujte viz. 9 / 10 Místo pro kontrolu filtru popř. Místo pro údržbu. Obr. Zkušební vzorek na Öwatec typ 40 / 130 / 250

9 K 8.1 Kontrola filtru Kontrola nádoby na zachytávání oleje Öwatec typ 40 / 130 / 175 / 250: Kontrolujte podle množství denně nebo týdně podle stavu naplnění v nádobě. U 3/4 naplnění nádobu na zachytávání oleje vym ěňte (rezervní nádoba je obsažena v obsahu dodávky). Dříve než olej do nádoby na zachytávání oleje poteče, musí se v separátoru olej voda tvořit hustá vrstva oleje. Podle okolností to může trvat měsíce, předtím než proteče do nádoby na zachytávání oleje. 8.2 Výměna filtru Podle provozní obsluhy je žádoucí výměna filtru 1 x. Před každou údržbovou prací popř. odstraňováním poruch: - Kompressor (odvaděč kondenzátu a sušičku stlačeného vzduchu) vypněte. - Všechna přívodní vedení k separátoru olej - voda uzavřete. - Eventuelně si oblečte ochranné rukavice a starý oděv. - Dodržujte bezpečnostní předpisy! Öwatec 10 / 40: Otevřete kryt ve směru hodinových ručiček (bajonetový uzávěr). Öwatec 130 / 175 / 250: Povolte hvězdicový držák a a sejměte víko. Přepadovou trubku otočením povolte a odeberte. Vezměte nový filtr z umělohmotného sáčku. Opotřebovaný předfiltr a adsorbční filtr (filtr s aktivním uhlím) pomalu vytáhněte z filtrační trubky a nad tím nechte odkapat. Opotřebovaný předfiltr a adsorbční filtr s PE-sáčkem nového filtru pečlivě zabalte a podle platných předpisů odkliďte! Nový předfiltr a adsorbční filtr do filtrační trubky zastrčte a lehkým tlakem natlačte až na dno nádoby. Öwatec 10 / 40: Předfiltr (bílý filtrační poduška se síťovinou) a adsorbční filtr jsou jsou společně v jednom filtračním vaku. Öwatec 130 / 175 / 250: Předfiltr a adsorbční filtr jsou rozděleny. Při výměně filtru zaveďte vždy nejprve adsorbční filtr (černý), a následně pak předfiltr (bílý) do filtrační trubky. Pozor předfitr musí směřovat uzávěrem nahoru! Po výměně filtru přepad znovu nasaďte, eventuelně naplňte vodou. Nasaďte a našroubujte popř. dotáhněte.

10 8.3 Čištění Öwatec Čištění je nutné podle napadaných nečistot. Zajistěte, aby kondenzát nemohl unikat. Přívodní hadici / potrubí kondenzátu povolte na p řipojení na odvzdušňovacím zásobníku tlaku. Povolte šrouby odvzdušňovacího zásobníku tlaku. Odvzdušňovací zásobník tlaku pomalu kolmo nahoru vytáhněte. Vodu nechte vylít. Lapač nečistot čistěte pouze vodou (nepoužívejte žádné vyplachovací nebo čistící prostředky) a odloučené nečistoty zadžte. Odvzdušňovací zásobník tlaku a lapač nečistot opět nasaďte a namontujte opět přívod kondedenzátu. Zachycené nečistoty a špinavou vodu podle platných předpisů řádně zneškodněte! Po každém čištění Öwatec musí být filtrační článek (viz. 7.2 Výměna filtru ) vyměněn. Důležité! 24 hodin počkejte, v daném případě vodu doplňte. Aerosolovou filtrační vložku vložte a nasaďte do víka zásobníku. Zvláštní odpad: Opotřebované filtry podle platných předpisů řádně zneškodněte.

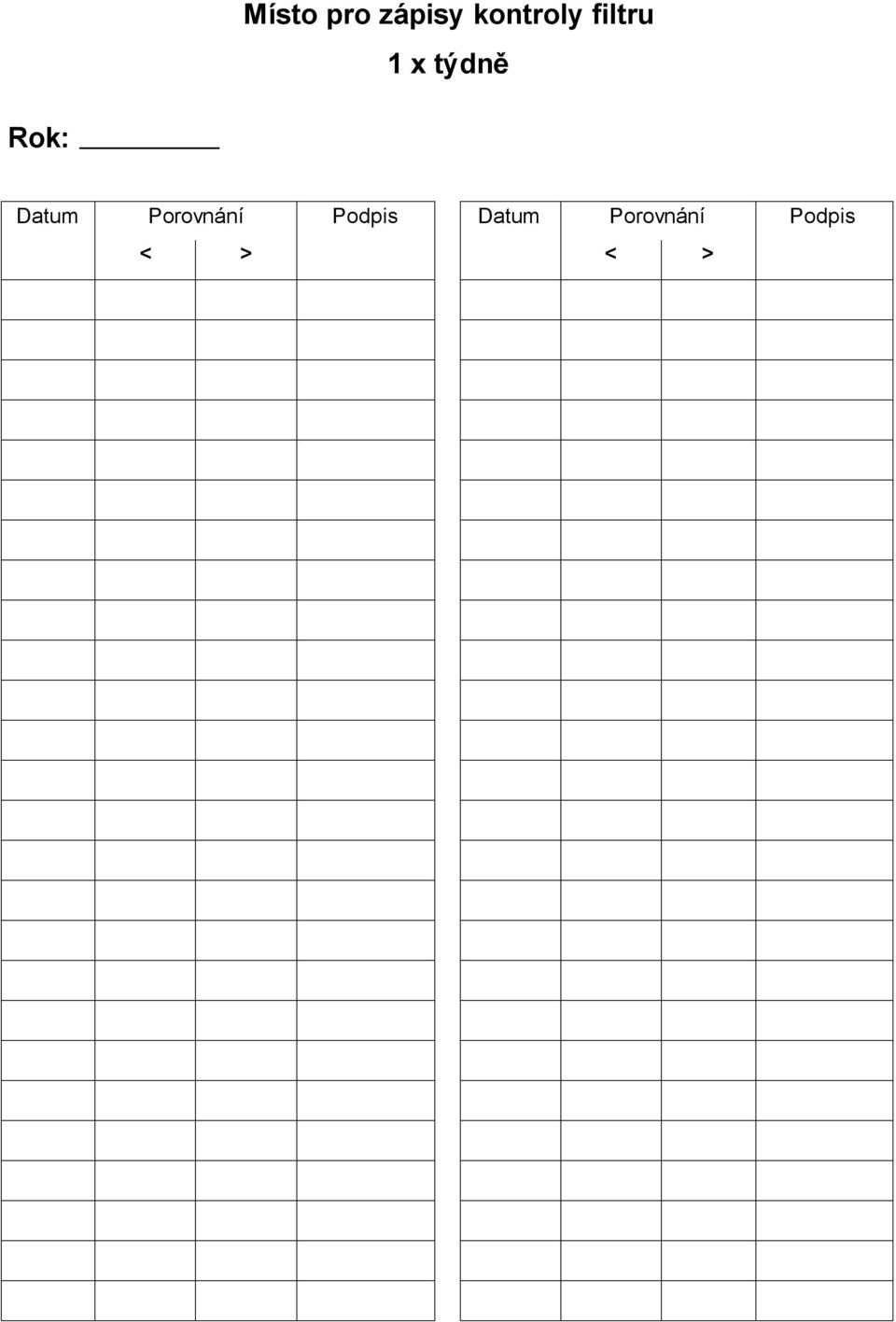

11 Místo pro zápisy kontroly filtru 1 x týdně Rok: Datum Porovnání Podpis Datum Porovnání Podpis < > < >

12 Místo pro zápisy kontroly filtru 1 x týdně Rok: Datum Porovnání Podpis Datum Porovnání Podpis < > < >

13 Místo pro zápisy kontroly filtru 1 x týdně Rok: Datum Porovnání Podpis Datum Porovnání Podpis < > < >

14 Místo pro zápisy kontroly filtru 1 x týdně Rok: Datum Porovnání Podpis Datum Porovnání Podpis < > < >

15 Místo pro zápisy údržby Výměna filtru Porucha Datum Datum Příčina Údržbové práce Podpis

16 Místo pro zápisy údržby Výměna filtru Porucha Datum Datum Příčina Údržbové práce Podpis

17 9. Záruční podmínky Podkladem pro uplatnění nároku na záruku je vyplněný záruční list, příp. kupní doklad. Na škody, které vznikly neodborným používáním separátoru olej - voda, se záruka nevztahuje. Při dotazech prosíme o sdělení dat na typovém štítku separátoru olej - voda. Schneider Bohemia poskytuje na separátor olej voda Öwatec typ 10 / 40 / 130 / 175 / 250 záruku: - Dle data uvedeného v záručním listě let na dodávku náhradních dílů. Ze záruky jsou vyloučeny: - Rychle opotřebitelné součástky (filtr). - Škody, způsobené nepřiměřeným používáním. - Škody, způsobené zanedbáním údržby. - Škody, způsobené špatnou instalací. Při použití jiných než originálních náhradních dílů ztrácíte nárok na uplatnění záruky! 12. Příslušenství Doporučujeme následující příslušenství separátoru olej voda: Jako náhradní fitrační článek pro separátor olej voda doporučujeme: Öwatec typ 10 náplň aktivního uhlí Obj. č. B Öwatec typ 40 náplň aktivního uhlí Obj. č. B Öwatec typ 130 náplň aktivního uhlí Obj. č. B Öwatec typ 175 náplň aktivního uhlí Obj. č. B Öwatec typ 250 náplň aktivního uhlí Obj. č. B Jako sběrací vedení kondenzátu pro separátor olej voda doporučujeme: Pro dva vstupy kondenzátu: Sběrací vedení kondenzátu typ KSL 2 Obj. č. B Pro tři vstupy kondenzátu: Sběrací vedení kondenzátu typ KSL 3 Obj. č. B Pro čtyři vstupy kondenzátu: Sběrací vedení kondenzátu typ KSL 4 Obj. č. B Jako odvaděč kondenzátu, pro vzdušník, filtr a sušičku stlačeného vzduchu doporučujeme: Do 4200 l/min výkonu kompresoru: Odvaděč kondenzátu Ecomat typ 3000 Obj. č. D Do 6300 l/min výkonu kompresoru: Odvaděč kondenzátu Ecomat typ 4500 Obj. č. D Do l/min výkonu kompresoru: Odvaděč kondenzátu Ecomat typ Obj. č. D
