SVĚTLA PRO DENNÍ SVÍCENÍ

Transkript

1 HELLA CZ, s.r.o. Revoluční Zruč nad Sázavou Česká republika Tel./Fax: (+420) (+420) (+420) Internet: SVĚTLA PRO DENNÍ SVÍCENÍ HELLA KGaA Hueck & Co., Lippstadt 9Z KB/04.12/0.5 Věcne a cenove upravy jsou vyhrazeny. Printed in Germany Bezpečnost a styl

2 Světlo znamená viditelnost, i ve dne. Nový program světel pro denní svícení HELLA pro jízdu ve městě, volnočasové výlety a profesionální řidiče. Široký program světel pro denní svícení od společnosti HELLA nabízí ideální řešení pro každý typ vozidla. Rozšířená paleta modelů 2012/13 nabízí ještě širší výběr individuálních nástavbových variant a variant pro specifi cká vozidla s technologií LED nebo se žárovkami. Světla pro denní svícení HELLA jsou optimálním řešením pro všechny, kdo nechtějí přistoupit na žádný kompromis, pro řidiče s vysokými požadavky na bezpečnost a individuální styl. Zajistěte si optimální bezpečnost po 24 hodin denně. Suverénní design, který vyvinuli designéři společnosti HELLA, tvoří optimální osvětlení čelní části moderních vozidel a harmonicky se integruje do designérského konceptu vašeho vozu. Společnost HELLA nabízí široký sortiment pro osobní a nákladní vozy a karavany. Někdy decentní a ušlechtilý, jindy nápadně jiný, vždy s osvědčenou kvalitou značky HELLA.

3 LED SVĚTLA PRO DENNÍ SVÍCENÍ LEDayFlex flexibilní bezpečnost, možnost vlastní úpravy LEDayFlex Příklady designu Multivoltážní 12V/24V: 5 LED světelné moduly světel pro denní svícení 5 LED světelné moduly s pozičním světlem 6 LED světelné moduly s pozičním světlem 6 LED světelné moduly s pozičním světlem 7 LED světelné moduly s pozičním světlem 7 LED světelné moduly s pozičním světlem 8 LED světelné moduly s pozičním světlem 8 LED světelné moduly s pozičním světlem Příslušenství: (není součástí dodávky) LEDayFlex - sada kabelů 2PT PT PT PT PT PT PT PT KA Dva modulové řetězy s oválnými nebo hranatými vysoce výkonnými LED lze v rámci zákonných nařízení namontovat flexibilně. LEDayFlex sjednocuje veškeré přednosti LED světel pro denní svícení: bezpečnost, sníženou spotřebu ve srovnání s jízdou s tlumenými světly a dominantní high-tech optiku. LEDayFlex II NOVÉ Sada světel pro denní svícení LEDayFlex sestává z dvou předem propojených řetězových modulů s 5-8 oválnými světelnými moduly a dvou elektronických řídících jednotek. V nabídce jsou světla s nebo bez pozičního světla. Systém je s palubní deskou propojen pomocí 3pólového konektoru AMP-Supersealed. LEDayFlex II doplňuje již od roku 2012 systém flexibilně propojených modulových řetězů. Dva pravoúhlé řetězy LED světel pro denní svícení s 5 nebo 6 předem propojenými světelnými moduly otevírají další možnosti. K dodání od 2. čtvrtletí LED světelné moduly denního svícení 6 LED světelné moduly denního svícení 2PT PT

4 Vyšší bezpečnost a vynikající design

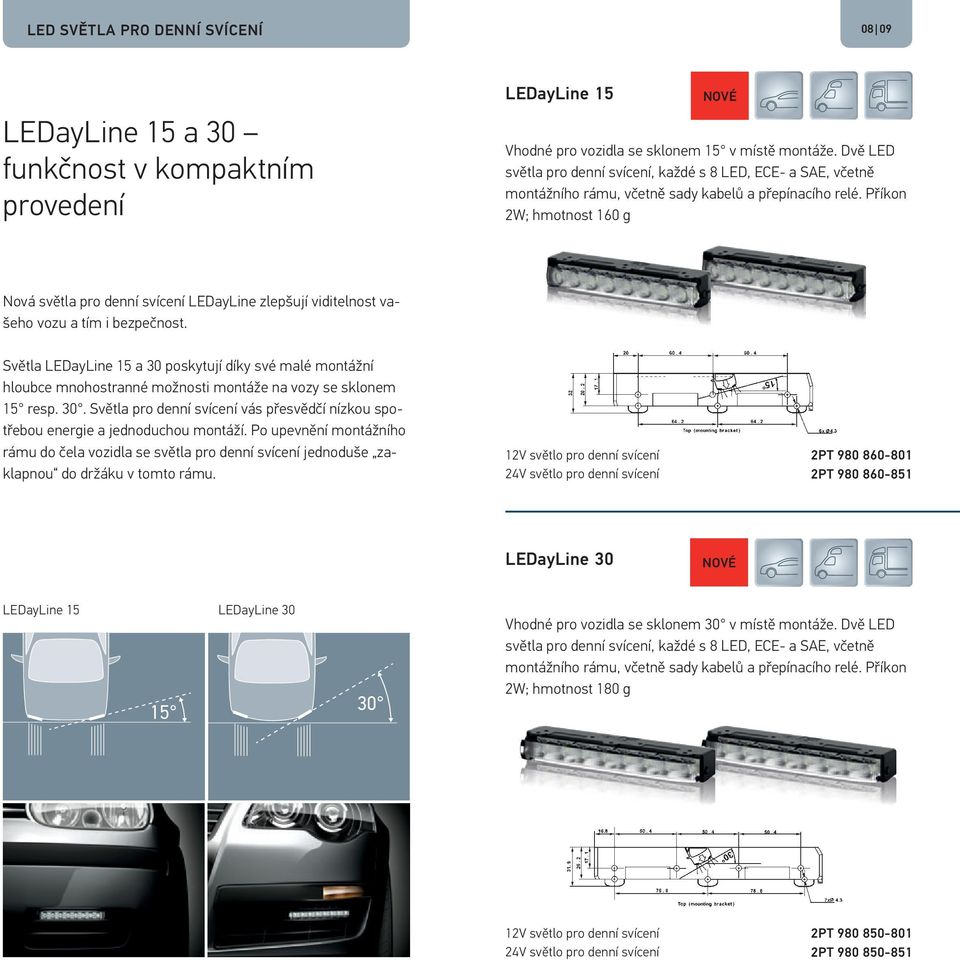

5 LED SVĚTLA PRO DENNÍ SVÍCENÍ LEDayLine 15 a 30 funkčnost v kompaktním provedení LEDayLine 15 NOVÉ Vhodné pro vozidla se sklonem 15 v místě montáže. Dvě LED světla pro denní svícení, každé s 8 LED, ECE- a SAE, včetně montážního rámu, včetně sady kabelů a přepínacího relé. Příkon 2W; hmotnost 160 g Nová světla pro denní svícení LEDayLine zlepšují viditelnost vašeho vozu a tím i bezpečnost. Světla LEDayLine 15 a 30 poskytují díky své malé montážní hloubce mnohostranné možnosti montáže na vozy se sklonem 15 resp. 30. Světla pro denní svícení vás přesvědčí nízkou spotřebou energie a jednoduchou montáží. Po upevnění montážního rámu do čela vozidla se světla pro denní svícení jednoduše zaklapnou do držáku v tomto rámu. 12V světlo pro denní svícení 24V světlo pro denní svícení 2PT PT LEDayLine 30 NOVÉ LEDayLine 15 LEDayLine Vhodné pro vozidla se sklonem 30 v místě montáže. Dvě LED světla pro denní svícení, každé s 8 LED, ECE- a SAE, včetně montážního rámu, včetně sady kabelů a přepínacího relé. Příkon 2W; hmotnost 180 g 12V světlo pro denní svícení 24V světlo pro denní svícení 2PT PT

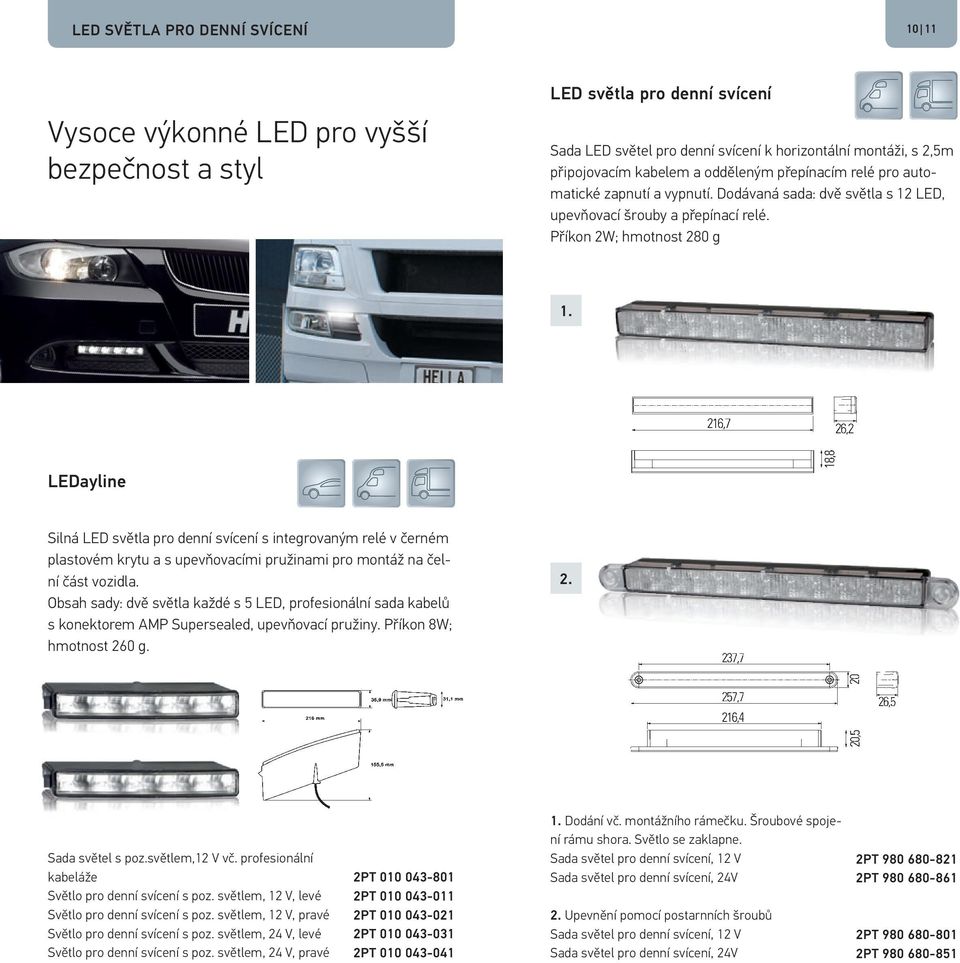

6 LED SVĚTLA PRO DENNÍ SVÍCENÍ Vysoce výkonné LED pro vyšší bezpečnost a styl LED světla pro denní svícení Sada LED světel pro denní svícení k horizontální montáži, s 2,5m připojovacím kabelem a odděleným přepínacím relé pro automatické zapnutí a vypnutí. Dodávaná sada: dvě světla s 12 LED, upevňovací šrouby a přepínací relé. Příkon 2W; hmotnost 280 g 1. LEDayline Silná LED světla pro denní svícení s integrovaným relé v černém plastovém krytu a s upevňovacími pružinami pro montáž na čelní část vozidla. Obsah sady: dvě světla každé s 5 LED, profesionální sada kabelů s konektorem AMP Supersealed, upevňovací pružiny. Příkon 8W; hmotnost 260 g. 2. Sada světel s poz.světlem,12 V vč. profesionální kabeláže Světlo pro denní svícení s poz. světlem, 12 V, levé Světlo pro denní svícení s poz. světlem, 12 V, pravé Světlo pro denní svícení s poz. světlem, 24 V, levé Světlo pro denní svícení s poz. světlem, 24 V, pravé 2PT PT PT PT PT Dodání vč. montážního rámečku. Šroubové spojení rámu shora. Světlo se zaklapne. Sada světel pro denní svícení, 12 V Sada světel pro denní svícení, 24V 2. Upevnění pomocí postarnních šroubů Sada světel pro denní svícení, 12 V Sada světel pro denní svícení, 24V 2PT PT PT PT

7 LED SVĚTLA PRO DENNÍ SVÍCENÍ Světla pro denní svícení HELLAdokonalá technologie LED světlo kulaté Sada LED denních světel v černém hliníkovém krytu a integrovaným relé pro montáž nastojato nebo závěsnou, popř. na přední spoiler. Příkon 5,5 W. Montáž pomocí montážní desky* (objednat zvlášť). Obsah sady: dvě světla, každé se třemi LED, kabeláž s AMP Supersealed konektorem, upevňovací držáky, hmotnost 390 g LED světlo pro denní svícení s poz.světlem U této varianty modulové řady 90 mm jsou žárovky Longlife a Kartoval LED a v jediném precizním reflektoru splňují hned dvě důležité funkce: denní světlo a poziční světlo. Montáž modulu s dvěma čočkami Kartoval lze pomocí montážní des ky* a integrovanému konektoru K-Jetronic provést rychle a jednoduše. Součástí dodávky je také žárovka P 21 W 12V Longlife, Kartoval LED 12V a přípojovací kabel. Sada světel pro denní svícení, kulatá, multivoltážní 12 V/24 V, LED světlo pro denní svícení 90 mm, kulaté, se 3 LED, multivoltážní 12 V/24 V, levé LED světlo pro denní svícení 90 mm, kulaté, se 3 LED, 12 V/24 V multivoltážní, pravé LED světlo pro denní svícení s pozičním světlem s 3 LED, kulaté, 12 V/24 V multivoltážní, levé LED světlo pro denní svícení s pozičním světlem, s 3 LED, kulaté, 12 V/24 V, multivoltážní, pravé *Montážní deska 2PT PT PT PT PT AH Světlo pro denní svícení s poz. světlem 12 V * *Montážní deska, závitové spoje, čelní 2BE AH

8 STANDARDNÍ SVĚTLO PRO DENNÍ SVÍCENÍ Standardní světlo pro denní svícení pro větší bezpečnost Světlo pro denní sv. FF 40 Světla pro denní sv.s čirým sklem Sada světel pro denní svícení pro těsné montážní prostory. Dodávaná sada včetně P21W-žárovek, profesionální sada kabelů, držáky a relé, hmotnost: 280 g Sada světel pro denní svícení s plastovými pouzdry pro montáž nastojato nebo závěsně na nárazník. Obsah sady: dvě světla se žárovkami 12V/16W, profesionální kabeláž, držák a relé; hmotnost: 105 g Sada světel pro denní svícení FF 40, 12 V Světlo pro denní svícení, 12 V, s montážním rámem Světlo pro denní svícení, 12 V, třmen.držák 2PT PT PT Sada světel pro denní svícení, design s čirým sklem, 12V,kulatá, s montážním držákem Sada světel pro denní svícení, design s čirým sklem, 24 V,kulatá, s montážním držákem Světlo pro denní svícení, jednotlivé, design s čirým sklem, 12 V, Kulaté, s vrubovým držákem Světlo pro denní svícení, jednotlivé, reflektor, náhradní díl pro 801 / (-811) 2PT PT PT PT

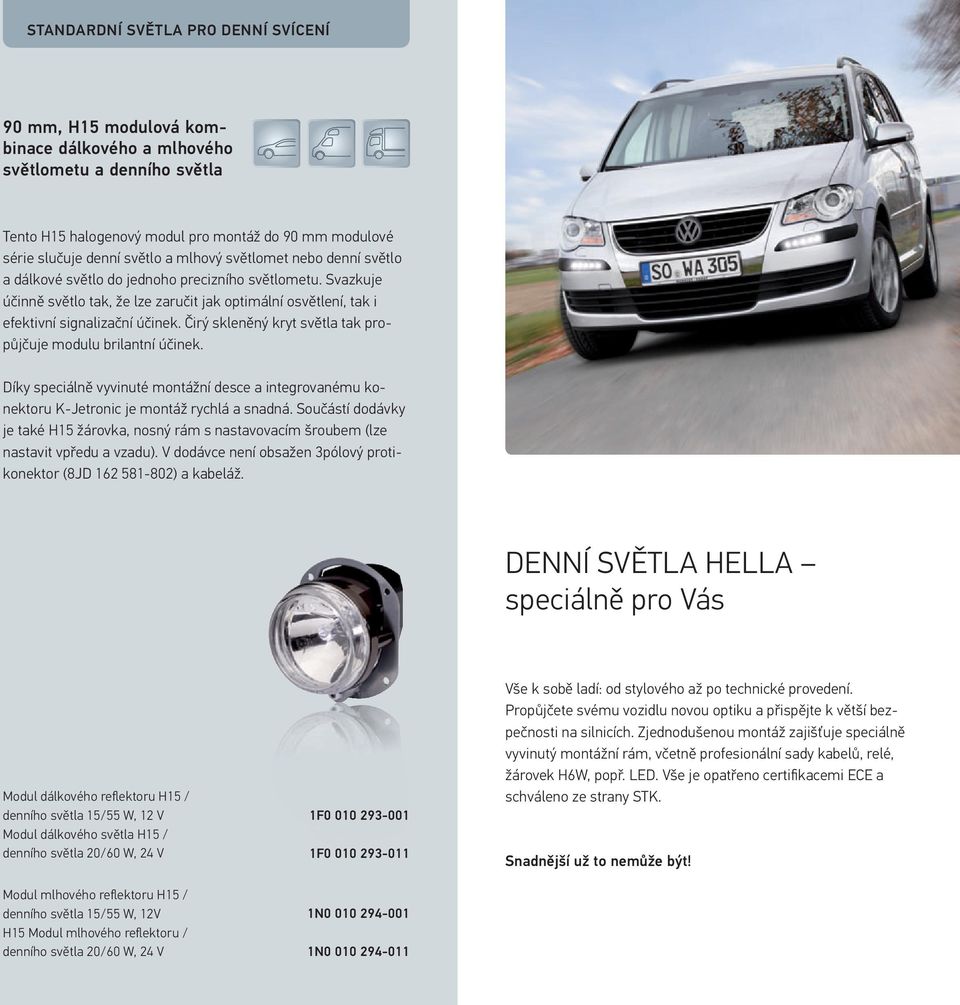

9 STANDARDNÍ SVĚTLA PRO DENNÍ SVÍCENÍ 90 mm, H15 modulová kombinace dálkového a mlhového světlometu a denního světla Tento H15 halogenový modul pro montáž do 90 mm modulové série slučuje denní světlo a mlhový světlomet nebo denní světlo a dálkové světlo do jednoho precizního světlometu. Svazkuje účinně světlo tak, že lze zaručit jak optimální osvětlení, tak i efektivní signalizační účinek. Čirý skleněný kryt světla tak propůjčuje modulu brilantní účinek. Díky speciálně vyvinuté montážní desce a integrovanému konektoru K-Jetronic je montáž rychlá a snadná. Součástí dodávky je také H15 žárovka, nosný rám s nastavovacím šroubem (lze nastavit vpředu a vzadu). V dodávce není obsažen 3pólový protikonektor (8JD ) a kabeláž. DENNÍ SVĚTLA HELLA speciálně pro Vás Modul dálkového reflektoru H15 / denního světla 15/55 W, 12 V Modul dálkového světla H15 / denního světla 20/60 W, 24 V Modul mlhového reflektoru H15 / denního světla 15/55 W, 12V H15 Modul mlhového reflektoru / denního světla 20/60 W, 24 V 1F F N N Vše k sobě ladí: od stylového až po technické provedení. Propůjčete svému vozidlu novou optiku a přispějte k větší bezpečnosti na silnicích. Zjednodušenou montáž zajišťuje speciálně vyvinutý montážní rám, včetně profesionální sady kabelů, relé, žárovek H6W, popř. LED. Vše je opatřeno certifi kacemi ECE a schváleno ze strany STK. Snadnější už to nemůže být!

10 18 19 Denní svícení dle typu vozidla Brilantní sada LED světel pro denní svícení pro Ford Focus II rok výroby 11/4 do 02/08 (kromě Ford Focus ST) Sadu tvoří 2 denní světla, každé s 3 vysoce výkonnými LED, mont.rámem na přední spojler, kabeláž a mont.příslušenství. 4. Výrazný světlelný výkon pro Opel Astra H, rok výroby 03/04 až 01/07 (kromě GTC a Twin Top) Balení obsahuje žárovku 16-W, montážní rám na čelní spojler, profesionální sadu kabelů a montážní příslušenství. Sada LED denních světel 2PT Sada denních světel 2PT Vyšší bezpečnost pro VW Golf V rok výroby 10/03 (kromě GTI, GT, R32 a Variant) Sadu tvoří 2 denní světlomety, každý s třemi vysoce výkonnými LED, montážním rámem na přední spojler, profesionální kabeláž a požadované montážní příslušenství. Sada LED denních světel 2PT Stylová sada světel pro denní svícení pro VW Golf IV, od roku výroby 9/97 Dodání obsahuje žárovku 16-W, montážní rám na přední spojler, profesionální sadu kabelů a potřebné montážní příslušenství. Sada denních světel 2PT Sada LED denních světel pro Fiat Ducato od roku výroby 7/06 Obsah dodávky: 2 LED světla pro denní svícení, relé, 2 krytky podle typu vozidla (lakovatelné), upevňovací materiál, sada kabelů, návod k montáži.pro vozidla: Fiat Ducato od roku výroby 07/06, Peugeot Boxer od r. výroby 04/06, Citroen Jumper od 04/06. Sada LED denních světel 2PT Sada denních světel s designem čirého skla pro VW Golf V, od roku výroby 10/03 (kromě GTI a GT) Dodání obsahuje žárovku 16-W, montážní rám na přední spojler, profesionální sadu kabelů a montážní příslušenství. Sada denních světel 2PT

11 20 21 Sady krytů podle typu vozidla Účinek a nasazení denních světel NOVÉ O individuální vzhled čelních světel se starají kryty vyráběné podle specifi ckého typu vozidla. Jsou lakovatelné požadovanou barvou a snadno se montují. Sada krytů tvoří ideální montážní prostor pro upevnění světel pro denní svícení LEDayFlex. Obsah dodávky: dva lakovatelné kryty dle typu vozidla, dva rámečky, profesionální sada kabelů 8KA a montážní příslušenství. LEDayFlex Chodci, hrající si děti, cyklisté a řidiči veškerých vozidel rozpoznají během dne automobil s denním světlem lépe. Dokonce i při oslnění sluncem. Mohou proto rychleji reagovat a zabránit tak riskantním situacím a nehodám. Tlumená světla nejsou ideálním světlem pro denní svícení, protože svítí šikmo a dolů na vozovku. Denní světla naproti tomu svítí přímo, a lze je proto rozpoznat mnohem snadněji. Intenzita světla je nastavena tak, aby neoslňovala. Taková světla mají ve srovnání s tlumenými světly opravdu výstražný účinek a kromě toho spotřebovávají méně energie a paliva. Máte-li světla pro denní svícení, není nutné na ně myslet, protože se zapínají automaticky se zapalováním. Zapnete-li tlumená světla, světla pro denní svícení se automaticky vypnou. 1. Sada krytů pro VW Golf V, rok výroby 10/03 (kromě GTI, GT, R32 a Variant) 2. Sada krytů pro Ford Focus II, rok výroby 02/08 (kromě Ford Focus ST) 3. Sada krytů pro VW Touran, rok výroby 11/06 až 04/10 9HB HB HB Prodluž. kabel s dvoupól.konektorem 500 mm 8KB LED světelných modulů pro denní svícení 2PT LED světelných modulů denního / poz. světla 2PT *Nutné objednat zvlášť. Informace o LEDayFlex najdete na straně 4 5 Účinek tlumeného světla v porovnání se světly pro denní svícení

12 Montážní předpisy pro světla pro denní svícení max mm min. 600 mm** min. 250 mm* max mm min. 600 mm** min. 250 mm* Zákon schvaluje různé varianty montáže. Je však nutné dodržet příslušné odstupy a vyzařovací úhel. * Při použití jako poziční světlo musí minimální montážní výška činit 350 mm a maximální odstup od okraje musí být 400 mm. ** U vozidel o šířce méně než mm, musí odstup činit alespoň 400 mm Při použití denního světla jako polohovacího světlometu se musí dle ECE-R -48 trvale odstavit z provozu sériový polohovací světlomet. Ohledně dalších informací o zákonných ustanoveních a předpisech pro montáž, se prosím obraťte na kvalifi kovaný servis nebo je vyhledejte na internetu. Podrobné informace v mont.návodu. max mm min. 600 mm** min. 250 mm* min. = minimální odstup max. = maximální odstup

13 Označení Objednací číslo Varianty Vozidlo Karavany a přepravní auta Nákladní auta 12V 24V Hmotnost Světelná funkce Sada Osvětlovací prostředky Homologace ECE/SAE Montáž vestavná Montáž na plochu univerzální LED denní světla LEDay řada 15 2PT LEDay řada 15 2PT LEDay řada 30 2PT LEDay řada 30 2PT Sada světel pro denní svícení pro vozidla se sklonem 15 v místě montáže Sada světel pro denní svícení pro vozidla se sklonem 15 v místě montáže Sada světel pro denní svícení pro vozidla se sklonem 30 v místě montáže Sada světel pro denní svícení pro vozidla se sklonem 30 v místě montáže 160 g TFL LED E ECE/SAE 160 g TFL LED E ECE/SAE 180 g TFL LED E ECE/SAE 180 g TFL LED E ECE/SAE LED univerzální sada denních světel 2PT podlouhlá, 12 V 124 g TFL LED E ECE LED univerzální sada denních světel 2PT podlouhlá, 24 V 124 g TFL LED E ECE LED univerzální sada denních světel 2PT podlouhlá, 12 V vč. 120 g TFL LED E ECE LED univerzální sada denních světel 2PT podlouhlá, 24 V vč. 120 g TFL LED E ECE Standardní světlo pro denní svícení Univerzální sada denních světel 2PT Provedení s čirým sklem, kulatý tvar, s držákem 105 g (1) TFL 15W E ECE/SAE Univerzální sada denních světel 2PT Provedení s čirým sklem, kulatý tvar, s držákem 105 g (1) TFL 15W E ECE/SAE Univerzální světlo pro denní svícení 2PT Provedení s čirým sklem, kulatá, s držákem 105 g (1) TFL 15W E ECE/SAE Světlo pro denní svícení, náhradní díl 2PT (Světlomet, náhradní díl pro 2PT ) 105 g (1) TFL 15W E ECE/SAE Sada světel pro denní svícení, FF40 2PT Oválný tvar, hliníkový kryt, se žárovkou, s třmenovým držákem 280 g (1) TFL P21W E ECE/SAE Světlo pro denní svícení, oválný tvar 2PT s montážním rámem, hliníkový kryt 280 g (1) TFL P21W E ECE Světlo pro denní svícení, oválný tvar 2PT s třmenovým držákem, hliníkový kryt 280 g (1) TFL P21W E ECE/SAE H 15 modul, 90 mm 1F Kombinace dálkového světlometu s denním světlem 450 g (1) TFL 15W/55W E ECE H 15 modul, 90 mm 1F Kombinace dálkového světlometu s denním světlem 450 g (1) TFL 20W/60W E ECE H 15 modul, 90 mm 1N Kombinace mlhového světlometu s denním světlem 450 g (1) TFL 15W/55W E ECE H 15 modul, 90 mm 1N Kombinace mlhového světlometu s denním světlem 450g (1) TFL 20W/60W E ECE (1) = hmotnost jednotlivého dílu, TFL = světlo pro denní svícení, PO = poziční světlo

14 Označení Objednací číslo Varianty Vozidlo Karavany a přepravní auta Nákladní auta 12V 24V Hmotnost Světelná funkce Sada Osvětlovací prostředky Homologace ECE / SAE Montáž vestavná Montáž na plochu univerzální LED světla pro denní svícení LEDayFlex 2PT Sada 5 světelných modulů pro denní svícení 325 g (1) TFL LED E ECE/SAE LEDayFlex 2PT Sada 5 světelných modulů s poz.světlem 331 g (1) TFL/PO LED E ECE/SAE LEDayFlex 2PT Sada 6 světelných modulů pro denní svícení 351 g (1) TFL LED E ECE/SAE LEDayFlex 2PT Sada 6 světelných modulů s poz. světlem 357 g (1) TFL/PO LED E ECE/SAE LEDayFlex 2PT Sada 7 světelných modulů s poz. světlem 376 g (1) TFL LED E ECE/SAE LEDayFlex 2PT Sada 7 světelných modulů s poz. světlem 382 g (1) TFL/PO LED E ECE/SAE LEDayFlex 2PT Sada 8 světelných modulů pro denní svícení 397 g (1) TFL LED E ECE/SAE LEDayFlex 2PT Sada 8 světelných modulů s poz. světlem 403 g (1) TFL/PO LED E ECE/SAE Sada kabelů LEDayFlex 8KB Sada kabelů LEDayFlex 275 g Prodlužovací kabel 8KB Prodlužovací kabel dvoupólový, délka 500 mm 24 g LEDay Flex II, hranaté 2PT světelných modulů s poz. světlem 113 g TFL LED E ECE LEDay Flex II, hranaté 2PT světelných modulů s poz. světlem 133 g TFL LED E ECE LEDayline 2PT Sada denních světel s poz. světlem 260 g (1) TFL/PO LED E ECE/SAE LEDayline 2PT s pozičním světlem, montáž vlevo 260 g (1) TFL/PO LED E ECE/SAE LEDayline 2PT s pozičním světlem, montáž vpravo 260 g (1) TFL/PO LED E ECE/SAE LEDayline 2PT s pozičním světlem, montáž vlevo 260 g (1) TFL/PO LED E ECE/SAE LEDayline 2PT s pozičním světlem, montáž vpravo 260 g (1) TFL/PO LED E ECE/SAE Sada LED světel, kulaté 2PT (2) 90 mm, 3 LED, hliníkový kryt 320 g (1) TFL LED E ECE/SAE Sada LED světel, kulaté 2PT (2) 90 mm, 3 LED, multivoltážní, vlevo 253 g (1) TFL LED E ECE/SAE Sada LED světel, kulaté 2PT (2) 90 mm, 3 LED, multivoltážní, vpravo 253 g (1) TFL LED E ECE/SAE Sada LED světel, kulaté 2PT (2) s poz.světlem 90 mm, 3 LED, multivoltážní, vlevo 253 g (1) TFL/PO LED E ECE/SAE Sada LED světel, kulaté 2PT (2) s poz.světlem 90 mm, 3 LED, multivoltážní, vpravo 253 g (1) TFL/PO LED E ECE/SAE Světlo pro denní svícení poz.světlem 2BE (2) Světla pro denní svícení LED s poz. světlem 205 g TFL/PO P21W/LED E ECE/SAE Příslušenství: 9AH Montážní deska, závitové spoje, čelní (2) (1) = hmotnost jednotlivého světla, TFL = světlo pro denní svícení, PO = poziční světlo (2) = volitelné příslušenství, objednávejte zvlášť
