PCD B Napájecí proudový zdroj pro LED s funkcí stmívání, výkon 60 W Vlastnosti Technická data pro PCD B

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "www.techo.com PCD-60-1400B Napájecí proudový zdroj pro LED s funkcí stmívání, výkon 60 W Vlastnosti Technická data pro PCD-60-1400B"

Transkript

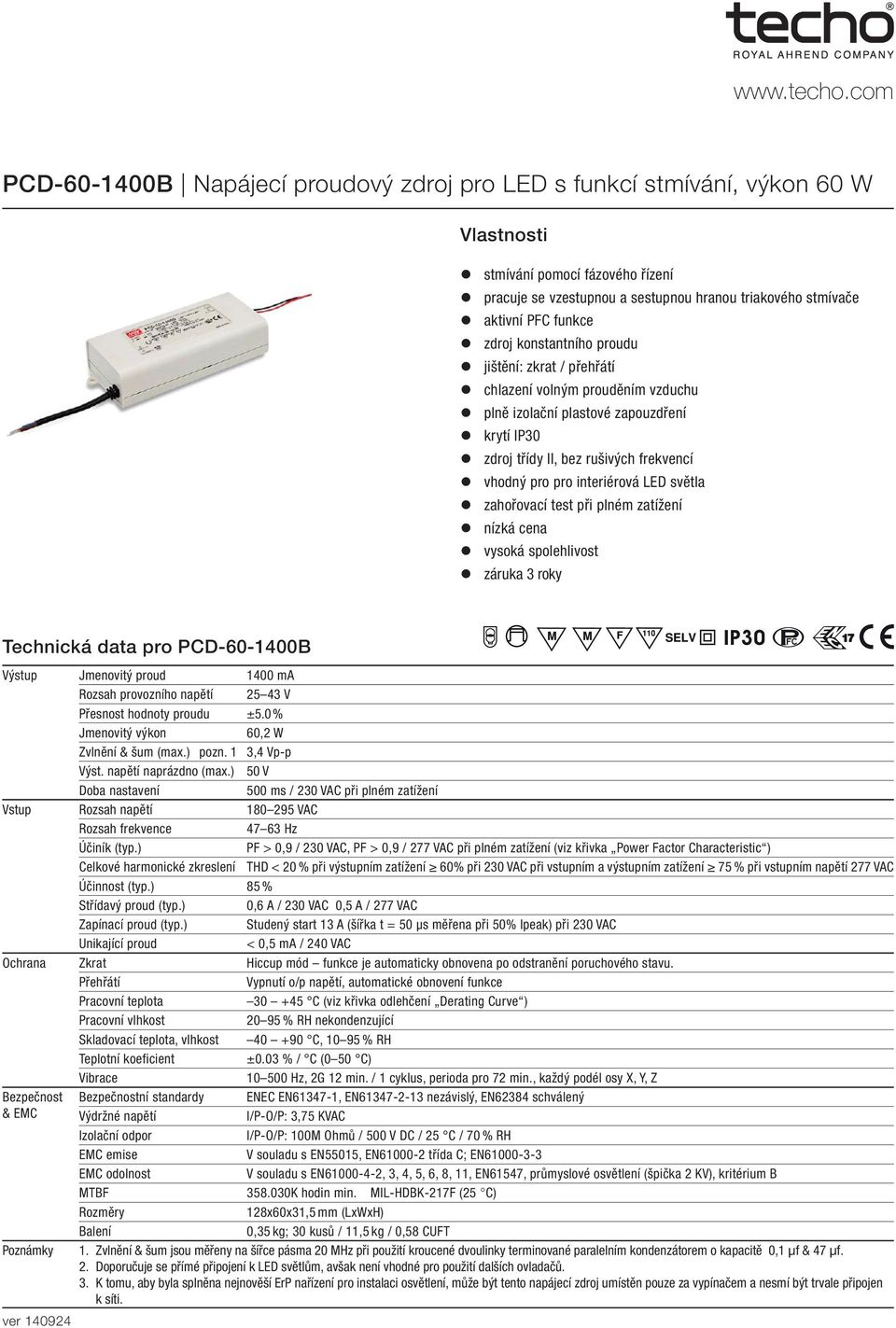

1 PCD B Napájecí proudový zdroj pro LED s funkcí stmívání, výkon 60 W Vlastnosti z stmívání pomocí fázového řízení z pracuje se vzestupnou a sestupnou hranou triakového stmívače z aktivní PFC funkce z zdroj konstantního proudu z jištění: zkrat / přehřátí z chlazení volným prouděním vzduchu z plně izolační plastové zapouzdření z krytí IP30 z zdroj třídy II, bez rušivých frekvencí z vhodný pro pro interiérová LED světla z zahořovací test při plném zatížení z nízká cena z vysoká spolehlivost z záruka 3 roky Technická data pro PCD B Výstup Jmenovitý proud 1400 ma Rozsah provozního napětí V Přesnost hodnoty proudu ±5.0 % Jmenovitý výkon 60,2 W Zvlnění & šum (max.) pozn. 1 3,4 Vp-p Výst. napětí naprázdno (max.) 50 V Doba nastavení 500 ms / 230 VAC při plném zatížení Vstup Rozsah napětí VAC Rozsah frekvence Hz Účiník (typ.) PF > 0,9 / 230 VAC, PF > 0,9 / 277 VAC při plném zatížení (viz křivka Power Factor Characteristic ) Celkové harmonické zkreslení THD < 20 % při výstupním zatížení 60% při 230 VAC při vstupním a výstupním zatížení 75 % při vstupním napětí 277 VAC Účinnost (typ.) 85 % Střídavý proud (typ.) 0,6 A / 230 VAC 0,5 A / 277 VAC Zapínací proud (typ.) Studený start 13 A (šířka t = 50 μs měřena při 50% lpeak) při 230 VAC Unikající proud < 0,5 ma / 240 VAC Ochrana Zkrat Hiccup mód funkce je automaticky obnovena po odstranění poruchového stavu. Přehřátí Vypnutí o/p napětí, automatické obnovení funkce Pracovní teplota C (viz křivka odlehčení Derating Curve ) Pracovní vlhkost % RH nekondenzující Skladovací teplota, vlhkost C, % RH Teplotní koeficient ±0.03 % / C (0 50 C) Vibrace Hz, 2G 12 min. / 1 cyklus, perioda pro 72 min., každý podél osy X, Y, Z Bezpečnost Bezpečnostní standardy ENEC EN , EN nezávislý, EN62384 schválený & EMC Výdržné napětí l/p-o/p: 3,75 KVAC Izolační odpor I/P-O/P: 100M Ohmů / 500 V DC / 25 C / 70 % RH EMC emise V souladu s EN55015, EN třída C; EN EMC odolnost V souladu s EN , 3, 4, 5, 6, 8, 11, EN61547, průmyslové osvětlení (špička 2 KV), kritérium B MTBF K hodin min. MIL-HDBK-217F (25 C) Rozměry 128x60x31,5 mm (LxWxH) Balení 0,35 kg; 30 kusů / 11,5 kg / 0,58 CUFT Poznámky 1. Zvlnění & šum jsou měřeny na šířce pásma 20 MHz při použití kroucené dvoulinky terminované paralelním kondenzátorem o kapacitě 0,1 μf & 47 μf. 2. Doporučuje se přímé připojení k LED světlům, avšak není vhodné pro použití dalších ovladačů. 3. K tomu, aby byla splněna nejnověší ErP nařízení pro instalaci osvětlení, může být tento napájecí zdroj umístěn pouze za vypínačem a nesmí být trvale připojen k síti.

2 PCD B Napájecí proudový zdroj pro LED s funkcí stmívání, výkon 60 W Mechanické provedení (hnědá) Max. teplota krytu Princip stmívání při střídavém proudu Následující diagram popisuje typickou instalaci s využitím PCD-60: Io TRIAC stmívač 0A MW PCD-60 Při přímém řízení bude napájecí zdroj pracovat v módu konstantního proudu a výstupní napětí zdroje bude bude omezeno součtem napětí LED pásu v propustném směru. Tabulka kompatibility modelů stmívačů Výrobce Model stmívače LUTRON SKYLARK SF-12P-277 (277 VAC / 60 Hz) LUTRON DVF-103P-277 (277 VAC / 60 Hz) JUNG Licht-Management 225 TDE (230 VAC / 50 Hz) JUNG Licht-Management 225 NV DE (230 VAC / 50 Hz) BERKER Tronic-Drehdimmer ( VAC / 50 Hz) CLIPSAL 32E450UDM ( VAC / 50 Hz) CLIPSAL NO 32E450TM ( VAC / 50 Hz) CLIPSAL NO 32E450LM ( VAC / 50 Hz) CLIPSAL Cat 400T ( VAC / 50 Hz)

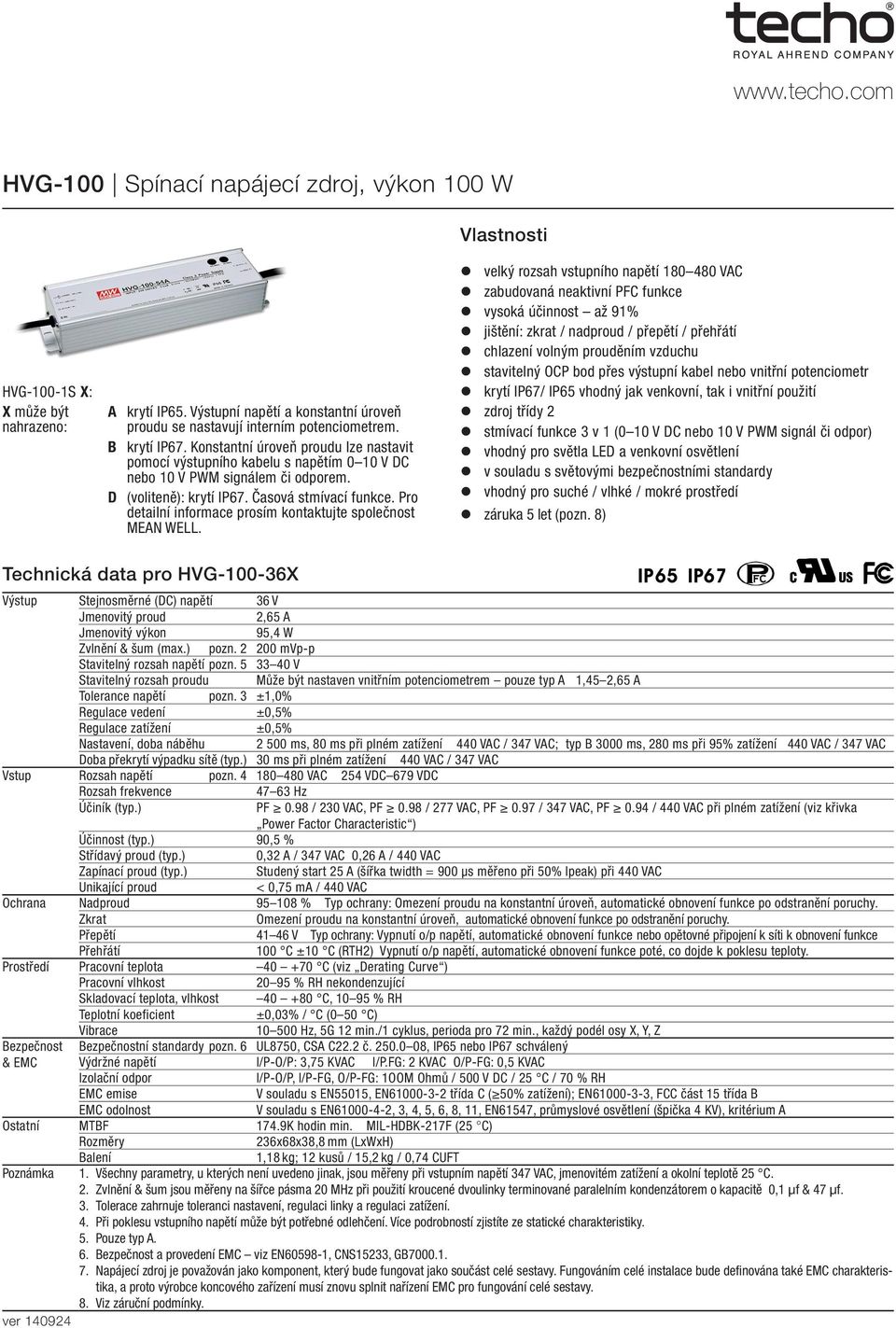

3 HVG-100 Spínací napájecí zdroj, výkon 100 W Vlastnosti HVG-100-1S X: X může být nahrazeno: A krytí IP65. Výstupní napětí a konstantní úroveň proudu se nastavují interním potenciometrem. B krytí IP67. Konstantní úroveň proudu lze nastavit pomocí výstupního kabelu s napětím 0 10 V DC nebo 10 V PWM signálem či odporem. D (voliteně): krytí IP67. Časová stmívací funkce. Pro detailní informace prosím kontaktujte společnost MEAN WELL. z velký rozsah vstupního napětí VAC z zabudovaná neaktivní PFC funkce z vysoká účinnost až 91% z jištění: zkrat / nadproud / přepětí / přehřátí z chlazení volným prouděním vzduchu z stavitelný OCP bod přes výstupní kabel nebo vnitřní potenciometr z krytí IP67/ IP65 vhodný jak venkovní, tak i vnitřní použití z zdroj třídy 2 z stmívací funkce 3 v 1 (0 10 V DC nebo 10 V PWM signál či odpor) z vhodný pro světla LED a venkovní osvětlení z v souladu s světovými bezpečnostními standardy z vhodný pro suché / vlhké / mokré prostředí z záruka 5 let (pozn. 8) Technická data pro HVG X Výstup Stejnosměrné (DC) napětí 36 V Jmenovitý proud 2,65 A Jmenovitý výkon 95,4 W Zvlnění & šum (max.) pozn mvp-p Stavitelný rozsah napětí pozn V Stavitelný rozsah proudu Může být nastaven vnitřním potenciometrem pouze typ A 1,45 2,65 A Tolerance napětí pozn. 3 ±1,0% Regulace vedení ±0,5% Regulace zatížení ±0,5% Nastavení, doba náběhu ms, 80 ms při plném zatížení 440 VAC / 347 VAC; typ B 3000 ms, 280 ms při 95% zatížení 440 VAC / 347 VAC Doba překrytí výpadku sítě (typ.) 30 ms při plném zatížení 440 VAC / 347 VAC Vstup Rozsah napětí pozn VAC 254 VDC 679 VDC Rozsah frekvence Hz Účiník (typ.) PF 0.98 / 230 VAC, PF 0.98 / 277 VAC, PF 0.97 / 347 VAC, PF 0.94 / 440 VAC při plném zatížení (viz křivka Power Factor Characteristic ) Účinnost (typ.) 90,5 % Střídavý proud (typ.) 0,32 A / 347 VAC 0,26 A / 440 VAC Zapínací proud (typ.) Studený start 25 A (šířka twidth = 900 μs měřeno při 50% lpeak) při 440 VAC Unikající proud < 0,75 ma / 440 VAC Ochrana Nadproud % Typ ochrany: Omezení proudu na konstantní úroveň, automatické obnovení funkce po odstranění poruchy. Zkrat Omezení proudu na konstantní úroveň, automatické obnovení funkce po odstranění poruchy. Přepětí V Typ ochrany: Vypnutí o/p napětí, automatické obnovení funkce nebo opětovné připojení k síti k obnovení funkce Přehřátí 100 C ±10 C (RTH2) Vypnutí o/p napětí, automatické obnovení funkce poté, co dojde k poklesu teploty. Prostředí Pracovní teplota C (viz Derating Curve ) Pracovní vlhkost % RH nekondenzující Skladovací teplota, vlhkost C, % RH Teplotní koeficient ±0,03% / C (0 50 C) Vibrace Hz, 5G 12 min./1 cyklus, perioda pro 72 min., každý podél osy X, Y, Z Bezpečnost Bezpečnostní standardy pozn. 6 UL8750, CSA C22.2 č , IP65 nebo IP67 schválený & EMC Výdržné napětí l/p-o/p: 3,75 KVAC l/p.fg: 2 KVAC O/P-FG: 0,5 KVAC Izolační odpor l/p-o/p, l/p-fg, O/P-FG: 1OOM Ohmů / 500 V DC / 25 C / 70 % RH EMC emise V souladu s EN55015, EN třída C ( 50% zatížení); EN , FCC část 15 třída B EMC odolnost V souladu s EN , 3, 4, 5, 6, 8, 11, EN61547, průmyslové osvětlení (špička 4 KV), kritérium A Ostatní MTBF 174.9K hodin min. MIL-HDBK-217F (25 C) Rozměry 236x68x38,8 mm (LxWxH) Balení 1,18 kg; 12 kusů / 15,2 kg / 0,74 CUFT Poznámka 1. Všechny parametry, u kterých není uvedeno jinak, jsou měřeny při vstupním napětí 347 VAC, jmenovitém zatížení a okolní teplotě 25 C. 2. Zvlnění & šum jsou měřeny na šířce pásma 20 MHz při použití kroucené dvoulinky terminované paralelním kondenzátorem o kapacitě 0,1 μf & 47 μf. 3. Tolerace zahrnuje toleranci nastavení, regulaci linky a regulaci zatížení. 4. Při poklesu vstupního napětí může být potřebné odlehčení. Více podrobností zjistíte ze statické charakteristiky. 5. Pouze typ A. 6. Bezpečnost a provedení EMC viz EN , CNS15233, GB Napájecí zdroj je považován jako komponent, který bude fungovat jako součást celé sestavy. Fungováním celé instalace bude definována také EMC charakteristika, a proto výrobce koncového zařízení musí znovu splnit nařízení EMC pro fungování celé sestavy. 8. Viz záruční podmínky.

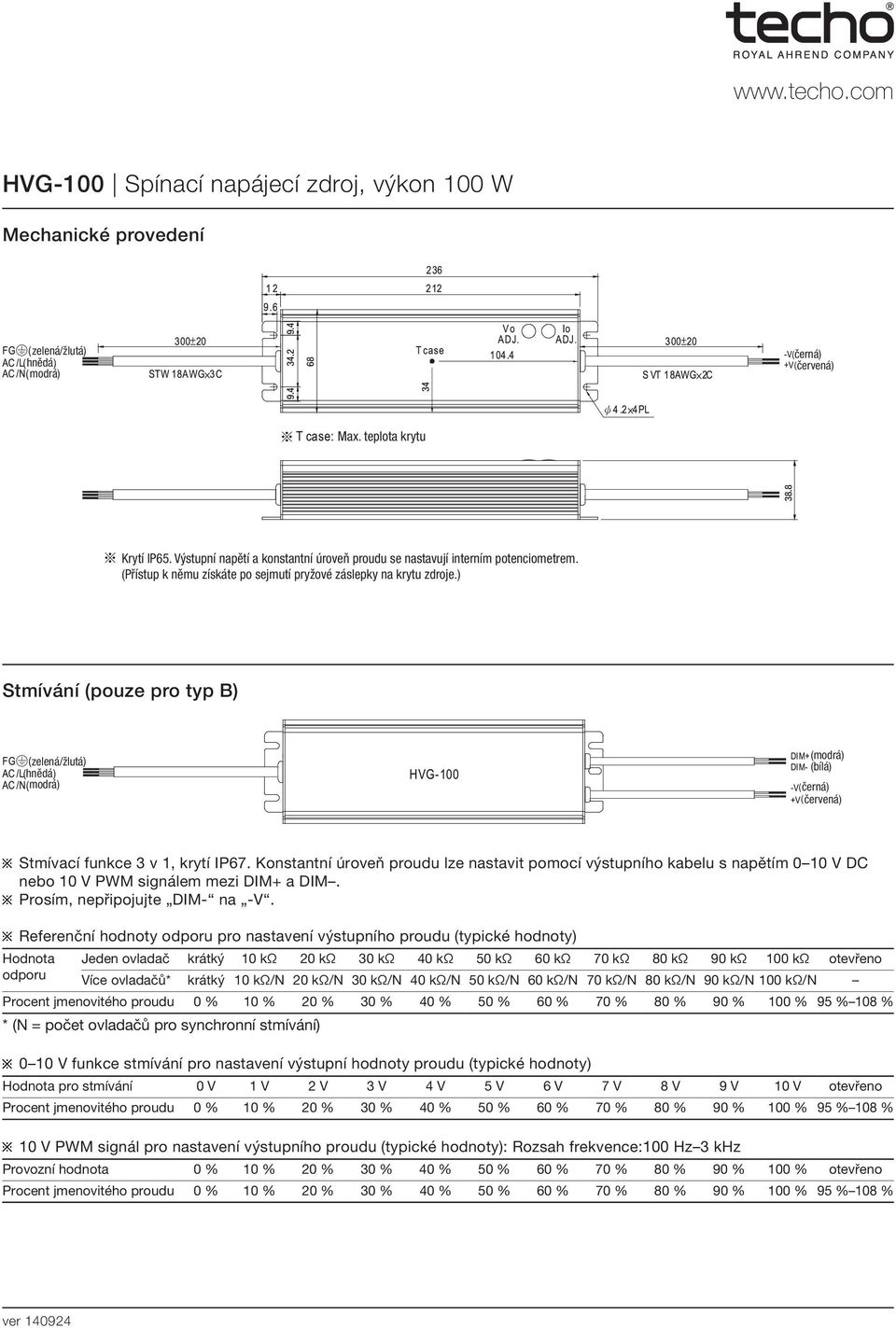

4 HVG-100 Spínací napájecí zdroj, výkon 100 W Mechanické provedení zelená/žlutá hnědá modrá) černá) červená) Max. teplota krytu 38.8 Krytí IP65. Výstupní napětí a konstantní úroveň proudu se nastavují interním potenciometrem. (Přístup k němu získáte po sejmutí pryžové záslepky na krytu zdroje.) Stmívání (pouze pro typ B) zelená/žlutá hnědá modrá) (bílá) černá) červená) Stmívací funkce 3 v 1, krytí IP67. Konstantní úroveň proudu lze nastavit pomocí výstupního kabelu s napětím 0 10 V DC nebo 10 V PWM signálem mezi DIM+ a DIM. Prosím, nepřipojujte DIM- na -V. Referenční hodnoty odporu pro nastavení výstupního proudu (typické hodnoty) Hodnota Jeden ovladač krátký 10 kω 20 kω 30 kω 40 kω 50 kω 60 kω 70 kω 80 kω 90 kω 100 kω otevřeno odporu Více ovladačů* krátký 10 kω/n 20 kω/n 30 kω/n 40 kω/n 50 kω/n 60 kω/n 70 kω/n 80 kω/n 90 kω/n 100 kω/n Procent jmenovitého proudu 0 % 10 % 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 100 % 95 % 108 % * (N = počet ovladačů pro synchronní stmívání) 0 10 V funkce stmívání pro nastavení výstupní hodnoty proudu (typické hodnoty) Hodnota pro stmívání 0 V 1 V 2 V 3 V 4 V 5 V 6 V 7 V 8 V 9 V 10 V otevřeno Procent jmenovitého proudu 0 % 10 % 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 100 % 95 % 108 % 10 V PWM signál pro nastavení výstupního proudu (typické hodnoty): Rozsah frekvence:100 Hz 3 khz Provozní hodnota 0 % 10 % 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 100 % otevřeno Procent jmenovitého proudu 0 % 10 % 20 % 30 % 40 % 50 % 60 % 70 % 80 % 90 % 100 % 95 % 108 %

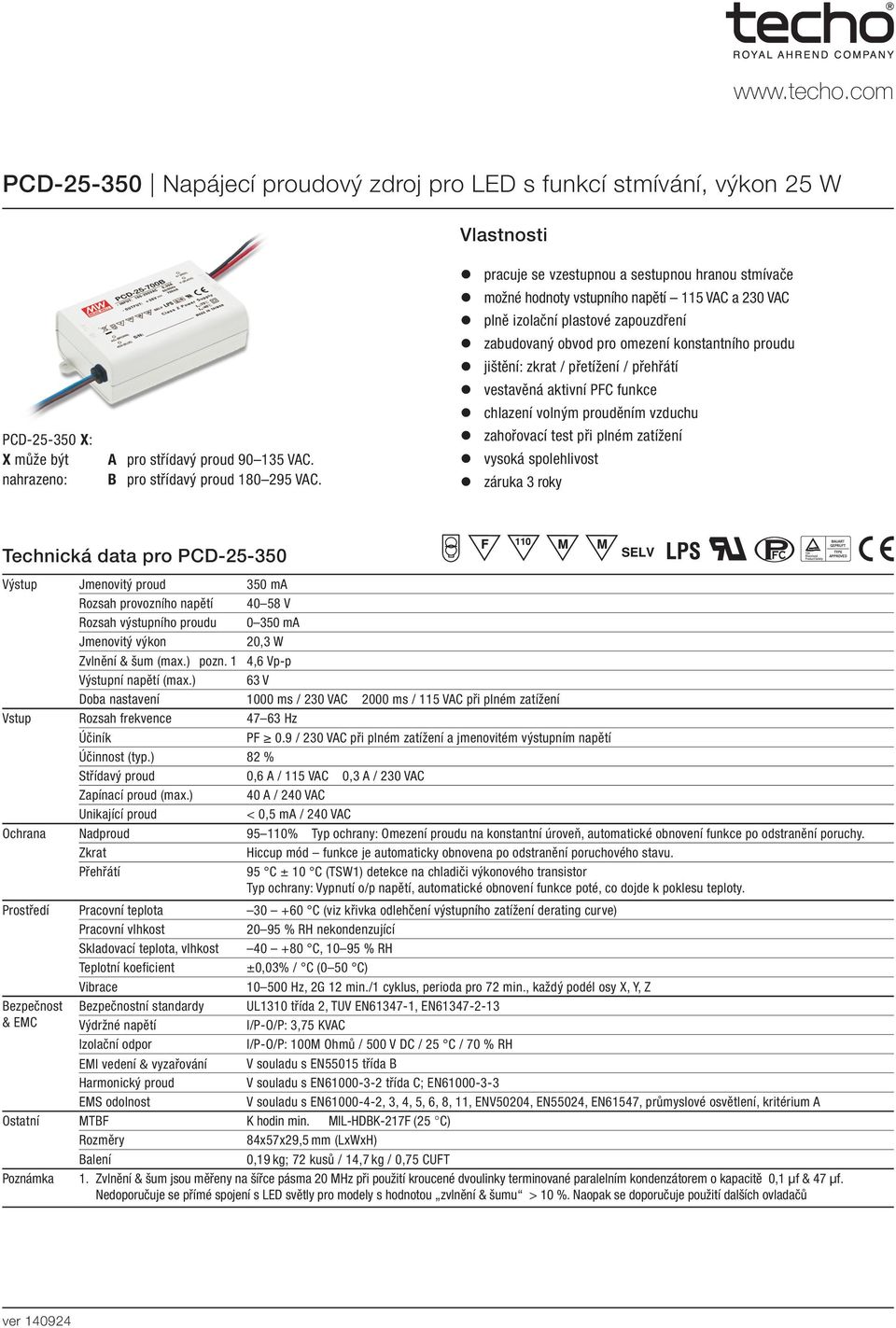

5 PCD Napájecí proudový zdroj pro LED s funkcí stmívání, výkon 25 W Vlastnosti PCD X: X může být nahrazeno: A pro střídavý proud VAC. B pro střídavý proud VAC. z pracuje se vzestupnou a sestupnou hranou stmívače z možné hodnoty vstupního napětí 115 VAC a 230 VAC z plně izolační plastové zapouzdření z zabudovaný obvod pro omezení konstantního proudu z jištění: zkrat / přetížení / přehřátí z vestavěná aktivní PFC funkce z chlazení volným prouděním vzduchu z zahořovací test při plném zatížení z vysoká spolehlivost z záruka 3 roky Technická data pro PCD Výstup Jmenovitý proud 350 ma Rozsah provozního napětí V Rozsah výstupního proudu ma Jmenovitý výkon 20,3 W Zvlnění & šum (max.) pozn. 1 4,6 Vp-p Výstupní napětí (max.) 63 V Doba nastavení 1000 ms / 230 VAC 2000 ms / 115 VAC při plném zatížení Vstup Rozsah frekvence Hz Účiník PF 0.9 / 230 VAC při plném zatížení a jmenovitém výstupním napětí Účinnost (typ.) 82 % Střídavý proud 0,6 A / 115 VAC 0,3 A / 230 VAC Zapínací proud (max.) 40 A / 240 VAC Unikající proud < 0,5 ma / 240 VAC Ochrana Nadproud % Typ ochrany: Omezení proudu na konstantní úroveň, automatické obnovení funkce po odstranění poruchy. Zkrat Hiccup mód funkce je automaticky obnovena po odstranění poruchového stavu. Přehřátí 95 C ± 10 C (TSW1) detekce na chladiči výkonového transistor Typ ochrany: Vypnutí o/p napětí, automatické obnovení funkce poté, co dojde k poklesu teploty. Prostředí Pracovní teplota C (viz křivka odlehčení výstupního zatížení derating curve) Pracovní vlhkost % RH nekondenzující Skladovací teplota, vlhkost C, % RH Teplotní koeficient ±0,03% / C (0 50 C) Vibrace Hz, 2G 12 min./1 cyklus, perioda pro 72 min., každý podél osy X, Y, Z Bezpečnost Bezpečnostní standardy UL1310 třída 2, TUV EN , EN & EMC Výdržné napětí l/p-o/p: 3,75 KVAC Izolační odpor I/P-O/P: 100M Ohmů / 500 V DC / 25 C / 70 % RH EMI vedení & vyzařování V souladu s EN55015 třída B Harmonický proud V souladu s EN třída C; EN EMS odolnost V souladu s EN , 3, 4, 5, 6, 8, 11, ENV50204, EN55024, EN61547, průmyslové osvětlení, kritérium A Ostatní MTBF K hodin min. MIL-HDBK-217F (25 C) Rozměry 84x57x29,5 mm (LxWxH) Balení 0,19 kg; 72 kusů / 14,7 kg / 0,75 CUFT Poznámka 1. Zvlnění & šum jsou měřeny na šířce pásma 20 MHz při použití kroucené dvoulinky terminované paralelním kondenzátorem o kapacitě 0,1 μf & 47 μf. Nedoporučuje se přímé spojení s LED světly pro modely s hodnotou zvlnění & šumu > 10 %. Naopak se doporučuje použití dalších ovladačů

6 PCD Napájecí proudový zdroj pro LED s funkcí stmívání, výkon 25 W Mechanické provedení Typ A: Hodnota vstupního napětí VAC Typ B: Hodnota vstupního napětí VAC AC/L černá AC/L modrá AC/N bílá AC/N hnědá

7 LPC Spínací napájecí zdroj, výkon 60 W Vlastnosti z zdroj konstantního proudu z univerzální úplný rozsah vstupního napětí z epoxydový kryt s úrovní krytí IP67 z odolá přepěťové špičce 300 VAC po dobu 5 sekund z jištění: zkrat / nadproud / přepětí z plně izolační plastové zapouzdření z chlazení volným prouděním vzduchu z elektrické zařízení UL1310 třída 2, osvědčení LPS z zahořovací test při plném zatížení z nízká cena, vysoká spolehlivost z vhodný pro světla LED pohyblivé nápisy z záruka 2 roky Technická data pro LPC Výstup Jmenovitý proud 1400 ma Rozsah stejnosměrného napětí 9 42 V Jmenovitý výkon 58,8 W Zvlnění & šum (max.) pozn mvp-p Tolerance napětí pozn. 3 ±5,0 % Regulace vedení ±1,0 % Nastavení, doba náběhu ±2,0 % Doba překrytí výpadku sítě (typ.) 500 ms, 120 ms / 230 VAC 500 ms, 120 ms / 115 VAC při plném zatížení Vstup Rozsah napětí VAC VDC Rozsah frekvence Hz Účinnost (typ.) 85 % Střídavý proud 1,2 A / 115 VAC 0,7 A / 230 VAC Zapínací proud (max.) Studený start 30 A / 115 VAC 60 A / 230 VAC Unikající proud 0,25 ma / 240 VAC Ochrana Omezení proudu pozn. 4 ±5 % jmenovitého výstupního proudu Typ ochrany: Omezení proudu na konstantní úroveň. Přepětí 44,1 56,7 V Typ ochrany: Vypnutí o/p napětí, omezení TVS diodou. Prostředí Pracovní teplota C (viz křivka odlehčení výstupního zatížení) Pracovní vlhkost % RH nekondenzující Skladovací teplota, vlhkost C, % RH Teplotní koeficient ±0,03 % / C (0 50 C) Vibrace Hz, 2G 10 min./1 cyklus, perioda 60 min., každý podél osy X, Y, Z Bezpečnost Bezpečnostní standardy UL1310 třída 2, CAN/CSA C22.2 č. 223-M91 (pouze pro 34 V), IP67 schválený, provedení viz TUV EN , EN & EMC Výdržné napětí l/p-o/p: 3 KVAC Izolační odpor I/P-O/P: >100M Ohmů / 500 VDC / 25 C / 70 % RH EMI vedení & vyzařování V souladu s EN55022 (CISPR22) třída B Harmonický proud V souladu s EN ,-3 EMS odolnost V souladu s EN , 3, 4, 5, 6, 8, 11, ENV50204, EN55024, EN61547, průmyslové osvětlení, kritérium A Ostatní MTBF 732K hodin min. MIL-HDBK-217F (25 C) Rozměry 162,5x42,5x32 mm (LxWxH) Balení 0,4 kg; 32 kusů / 13,8 kg / 0,56 CUFT Poznámka 1. Všechny parametry, u kterých není uvedeno jinak, jsou měřeny při vstupním napětí 230 VAC, jmenovitém zatížení a okolní teplotě 25 C. 2. Zvlnění & šum jsou měřeny na šířce pásma 20 MHz při použití kroucené dvoulinky terminované paralelním kondenzátorem o kapacitě 0,1 μf & 47 μf. 3. Tolerace zahrnuje toleranci nastavení, regulaci linky a regulaci zatížení. 4. Při poklesu vstupního napětí může být potřebné odlehčení. Více podrobností zjistíte ze statické charakteristiky. 5. Napájecí zdroj je považován jako komponent, který bude fungovat jako součást celé sestavy. Fungováním celé instalace bude definována také EMC charakteristika, a proto výrobce koncového zařízení musí znovu splnit nařízení EMC pro fungování celé sestavy. 6. Doba nastavení je měřena při prvním studeném startu. Vypnutím a opětovným zapnutím napájecího zdroje se může doba nastavení prodloužit.

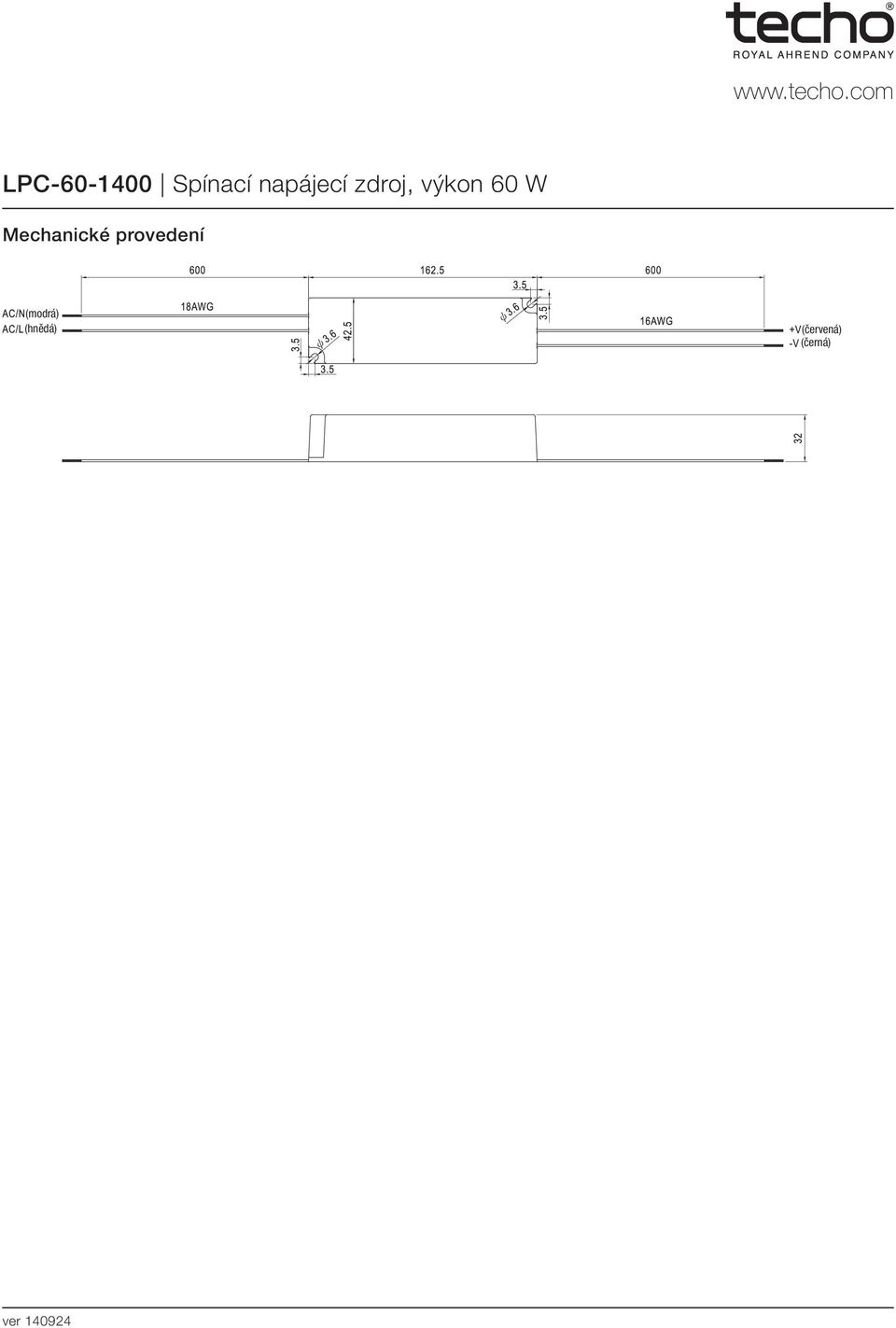

8 LPC Spínací napájecí zdroj, výkon 60 W Mechanické provedení (hnědá)

9 LPF-60D-42 Spínací napájecí zdroj, výkon 60W Technická data pro LPF-60D-42 Vlastnosti z univerzální úplný rozsah vstupního napětí (až do 305 VAC) z jištění: zkrat / přetížení / přepětí / přehřátí z vestavěná aktivní PFC funkce z vysoká účinnost až 90 % z chlazení volným prouděním vzduchu z plně izolační plastové zapouzdření z epoxydový kryt s úrovní krytí IP67 (pozn. 6) z elektrické zařízení třídy 2 z stmívací funkce 3 v 1 (1 10 V DC nebo 10 V PWM signál či odpor) z vhodný pro světla LED pohyblivé nápisy z v souladu s světovými bezpečnostními standardy z vhodný pro suché / vlhké prostředí z záruka 3 roky Výstup Stejnosměrné (DC) napětí 42 V Oblast konstantního proudu pozn. 4 5,2 42 V Jmenovitý proud 1,43 A Jmenovitý výkon 60,06 W Zvlnění & šum (max.) pozn mvp-p Tolerance napětí pozn. 3 ±4,0 % Regulace vedení ±0,5 % Regulace zatížení ±0,5 % Nastavení, doba náběhu pozn ms, 80 ms / 115 VAC při plném zatížení 1000 ms, 80 ms / 230 VAC Doba překrytí výpadku sítě (typ.) 16 ms při plném zatížení 230 VAC / 115 VAC Vstup Rozsah napětí pozn VAC VDC Rozsah frekvence Hz Účiník PF 0,95 / 230 VAC PF 0,98 / 115 VAC při plném zatížení a jmenovitém výstup. napětí PF 0,9 při % zatížení Účinnost (typ.) 90 % Střídavý proud 0,8 A / 115 VAC 0,4 A / 230 VAC Zapínací proud (max.) Studený start 75 A / 230 VAC Unikající proud <0,75 ma / 240 VAC Ochrana Nadproud pozn % Typ ochrany: Omezení proudu na konstantní úroveň, automatické obnovení funkce po odstranění poruchy. Zkrat Hiccup mód funkce je automaticky obnovena po odstranění poruchového stavu. Přepětí V Typ ochrany: re-power on to recover. Vypnutí zamezení zvyšování o/p napětí, automatické obnovení funkce. Přehřátí 90 C ± 10 C (RTH2) Typ ochrany: Vypnutí o/p napětí, automatické obnovení funkce poté, co dojde k poklesu teploty. Prostředí Pracovní teplota plné zatížení; % load (viz křivka odlehčení); 40 C umožňuje zapnutí Pracovní vlhkost % RH nekondenzující Skladovací teplota, vlhkost C, % RH Teplotní koeficient ±0,03 % / C (0 50 C) Vibrace Hz, 5G 12 min./1 cyklus, perioda pro 72 min., každý podél osy X, Y, Z Bezpečnost Bezpečnostní standardy pozn. 6 UL8750, EN , EN nezávislý, IP67 schválený; design viz UL , TUV EN & EMC Výdržné napětí l/p-o/p: 3,75 KVAC Izolační odpor I/P-O/P: >100M Ohmů / 500 VDC / 25 C / 70 % RH EMI vedení & vyzařování V souladu s EN55015, třída B Harmonický proud V souladu s EN třída C ( 60% zatížení); EN EMS odolnost V souladu s EN , 3, 4, 5, 6, 8, 11; ENV50204, EN61547, EN55024, náročné průmyslové prostředí, kritérium A Ostatní MTBF 396,7K hodin min. MIL-HDBK-217F (25 C) Rozměry 162,5x42,5x32 mm (LxWxH) Balení 0,45 kg; 32 kusů / 15,4 kg / 0,56 CUFT Poznámka 1. Všechny parametry, u kterých není uvedeno jinak, jsou měřeny při vstupním napětí 230 VAC, jmenovitém zatížení a okolní teplotě 25 C. 2. Zvlnění & šum jsou měřeny na šířce pásma 20 MHz při použití kroucené dvoulinky terminované paralelním kondenzátorem o kapacitě 0,1 μf & 47 μf. 3. Tolerace zahrnuje toleranci nastavení, regulaci linky a regulaci zatížení. 4. Oblast použití konstantního proudu je při % jmenovitého vstupního napětí, jež je vhodná oblast pro použití aplikací LED světel. Pro některá specifická zapojení je však nutné znovu zkontrolovat speciální požadavky na elektrické parametry. 5. Při poklesu vstupního napětí může být potřebné odlehčení. Více podrobností zjistíte ze statické charakteristiky. 6. Vhodný pro použití v interiéru nebo vnější prostřední bez přímé expozice slunečním zářením. 7. Doba nastavení je měřena při prvním studeném startu. Vypnutím a opětovným zapnutím napájecího zdroje se může doba nastavení prodloužit. 8. Napájecí zdroj je považován jako komponent, který bude fungovat jako součást celé sestavy. Fungováním celé instalace bude definována také EMC charakteristika, a proto výrobce koncového zařízení musí znovu splnit nařízení EMC pro fungování celé sestavy.

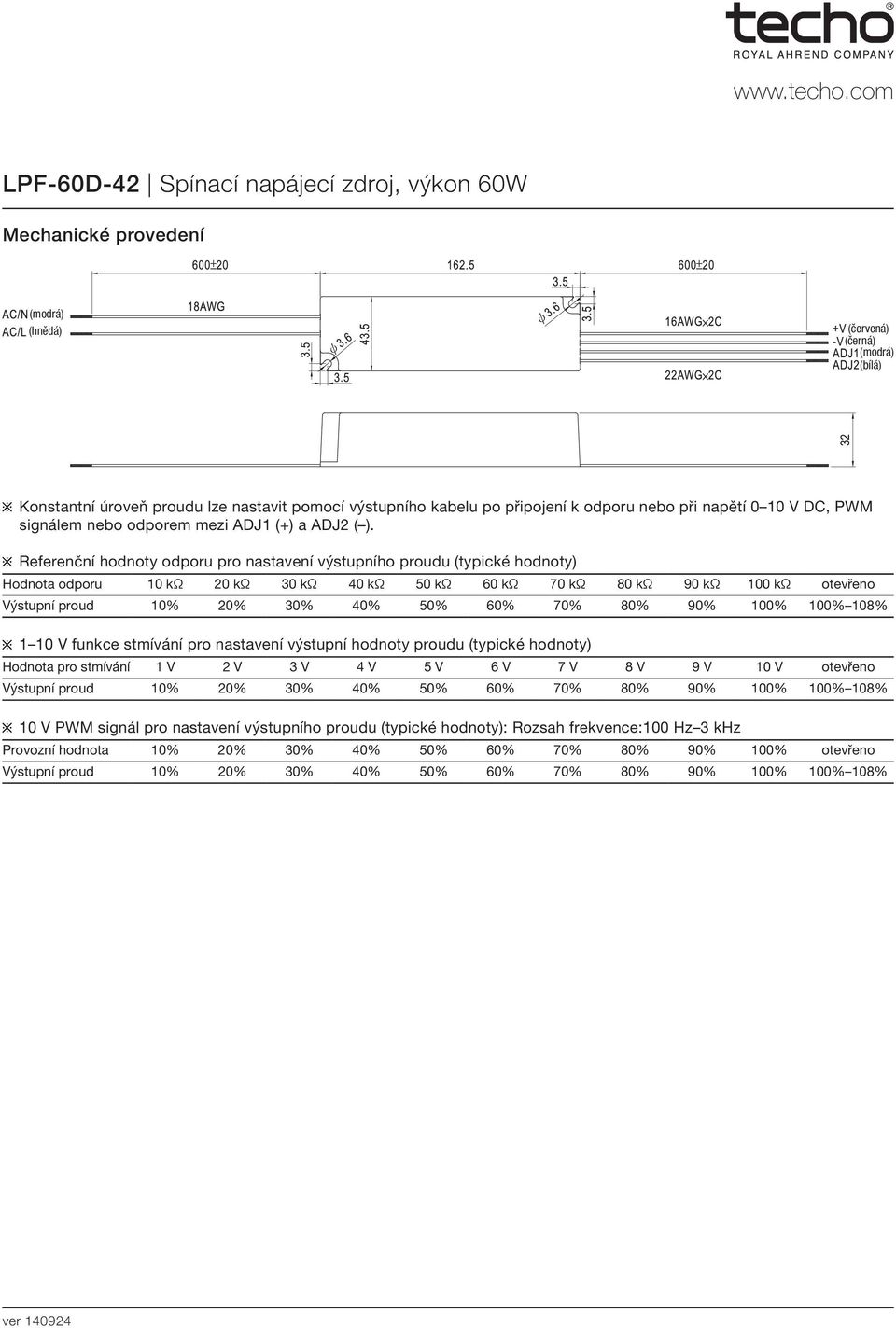

10 LPF-60D-42 Spínací napájecí zdroj, výkon 60W Mechanické provedení (hnědá) (bílá) Konstantní úroveň proudu lze nastavit pomocí výstupního kabelu po připojení k odporu nebo při napětí 0 10 V DC, PWM signálem nebo odporem mezi ADJ1 (+) a ADJ2 ( ). Referenční hodnoty odporu pro nastavení výstupního proudu (typické hodnoty) Hodnota odporu 10 kω 20 kω 30 kω 40 kω 50 kω 60 kω 70 kω 80 kω 90 kω 100 kω otevřeno Výstupní proud 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 100% 108% 1 10 V funkce stmívání pro nastavení výstupní hodnoty proudu (typické hodnoty) Hodnota pro stmívání 1 V 2 V 3 V 4 V 5 V 6 V 7 V 8 V 9 V 10 V otevřeno Výstupní proud 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 100% 108% 10 V PWM signál pro nastavení výstupního proudu (typické hodnoty): Rozsah frekvence:100 Hz 3 khz Provozní hodnota 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% otevřeno Výstupní proud 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 100% 108%

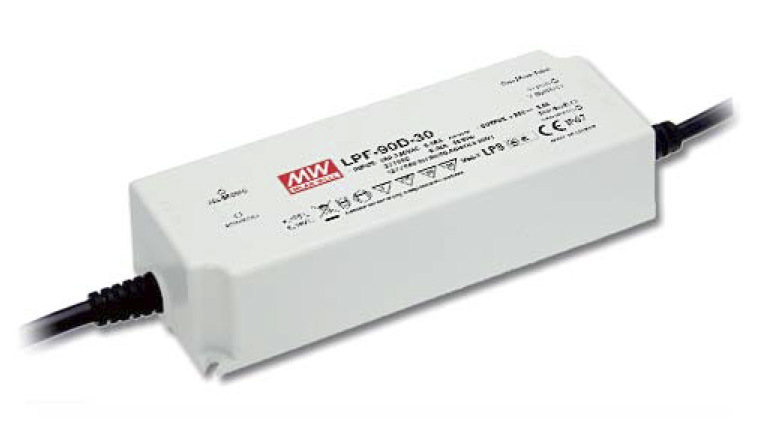

11 LPF-90D-48 Spínací napájecí zdroj, výkon 90 W Vlastnosti z univerzální úplný rozsah vstupního napětí (až do 305 VAC) z vestavěná aktivní PFC funkce z vysoká účinnost až 90,5% z jištění: zkrat / přetížení / přepětí / Přehřátí z chlazení volným prouděním vzduchu z plně izolační plastové zapouzdření z plné zapouzdření s úrovní krytí (pozn. 6) z zdroj třídy II, bez rušivých frekvencí z stmívací funkce 3 v 1 (1 10 V DC nebo 10 V PWM signál či odpor) z vhodný pro světla LED pohyblivé nápisy z v souladu s světovými bezpečnostními standardy z vhodný pro suché / vlhké / mokré prostředí z záruka 3 roky Technická data pro LPF-90D-48 Výstup Stejnosměrné (DC) napětí 48 V Oblast konstant. proudu pozn. 4 28,8 48 V Jmenovitý proud 1,88 A Jmenovitý výkon 90,24 W Zvlnění & šum (max.) pozn mvp-p Tolerance napětí pozn. 3 ±4,0 % Regulace vedení ±0,5 % Regulace zatížení ±0,5 % Nastavení, doba náběhu pozn ms, 200 ms při 95% zatížení 1000 ms 230 VAC / 115 VAC Doba překrytí výpadku sítě (typ.) 16 ms / 230 VAC 16 ms / 115 VAC při plném zatížení Vstup Rozsah napětí pozn VAC VDC Rozsah frekvence Hz Účiník PF > 0,97 / 115 VAC PF > 0,96 / 230 VAC, PF > 0,95 / 277 VAC při plném zatížení (viz křivka Power Factor Characteristics ) Účinnost (typ.) 90,5 % Střídavý proud 0,95 A / 115 VAC 0,5 A / 230 VAC 0,4 A / 277 VAC Zapínací proud (max.) Studený start 70 A (šířka twidth = 435 μs měřeno při 50 % lpeak) při 230 VAC Unikající proud <0,75 ma / 277 VAC Ochrana Nadproud pozn % Typ ochrany: Omezení proudu na konstantní úroveň, automatické obnovení funkce po odstranění poruchy. Přepětí V Typ ochrany: Vypnutí o/p napětí, automatické obnovení funkce poté, co dojde k poklesu teploty. Přehřátí 90 C ± 10 C (RTH2) Typ ochrany: Vypnutí o/p napětí, automatické obnovení funkce poté, co dojde k poklesu teploty. Prostředí Pracovní teplota C (viz křivka odlehčení) Pracovní vlhkost % RH nekondenzující Skladovací teplota, vlhkost C, % RH Teplotní koeficient ±0,03 % / C (0 50 C) Vibrace Hz, 5G 12 min./1 cyklus, perioda pro 72 min., každý podél osy X, Y, Z Bezpečnost Bezpečnostní standardy pozn. 6 UL8750, EN , EN nezávislý, J , J , IP67 schválený; provedení viz UL , TUV EN & EMC Výdržné napětí l/p-o/p: 3,75 KVAC Izolační odpor I/P-O/P: >100M Ohmů / 500 VDC / 25 C / 70 % RH EMC emition V souladu s EN55015, EN třída C ( 60% zatížení); EN EMC odolnost V souladu s EN , 3, 4, 5, 6, 8, 11, EN61547, EN55024, průmyslové osvětlení (špička 2 KV), kritérium A Ostatní MTBF 267,2K hodin min. MIL-HDBK-217F (25 C) Rozměry 161x61x36 mm (LxWxH) Balení 0,7 kg; 20 kusů / 15 kg / 0,73 CUFT Poznámka 1. Všechny parametry, u kterých není uvedeno jinak, jsou měřeny při vstupním napětí 230 VAC, jmenovitém zatížení a okolní teplotě 25 C. 2. Zvlnění & šum jsou měřeny na šířce pásma 20 MHz při použití kroucené dvoulinky terminované paralelním kondenzátorem o kapacitě 0,1 μf & 47 μf. 3. Tolerace zahrnuje toleranci nastavení, regulaci linky a regulaci zatížení. 4. Oblast použití konstantního proudu je při % jmenovitého vstupního napětí, což je vhodná oblast pro použití aplikací LED světel. Pro některá specifická zapojení je však nutné znovu zkontrolovat speciální požadavky na elektrické parametry. 5. Při poklesu vstupního napětí může být potřebné odlehčení. Více podrobností zjistíte ze statické charakteristiky. 6. Vhodný pro použití v interiéru nebo vnější prostřední bez přímé expozice slunečním zářením. Zabraňte prosím ponoření do vody po dobu delší než 30 minut.. 7. Doba nastavení je měřena při prvním studeném startu. Vypnutím a opětovným zapnutím napájecího zdroje se může doba nastavení prodloužit. 8. Napájecí zdroj je považován jako komponent, který bude fungovat jako součást celé sestavy. Fungováním celé instalace bude definována také EMC charakteristika, a proto výrobce koncového zařízení musí znovu splnit nařízení EMC pro fungování celé sestavy. 9. Doporučuje se přímé připojení k LED světlu, není však vhodný pro použití dalších ovladačů.

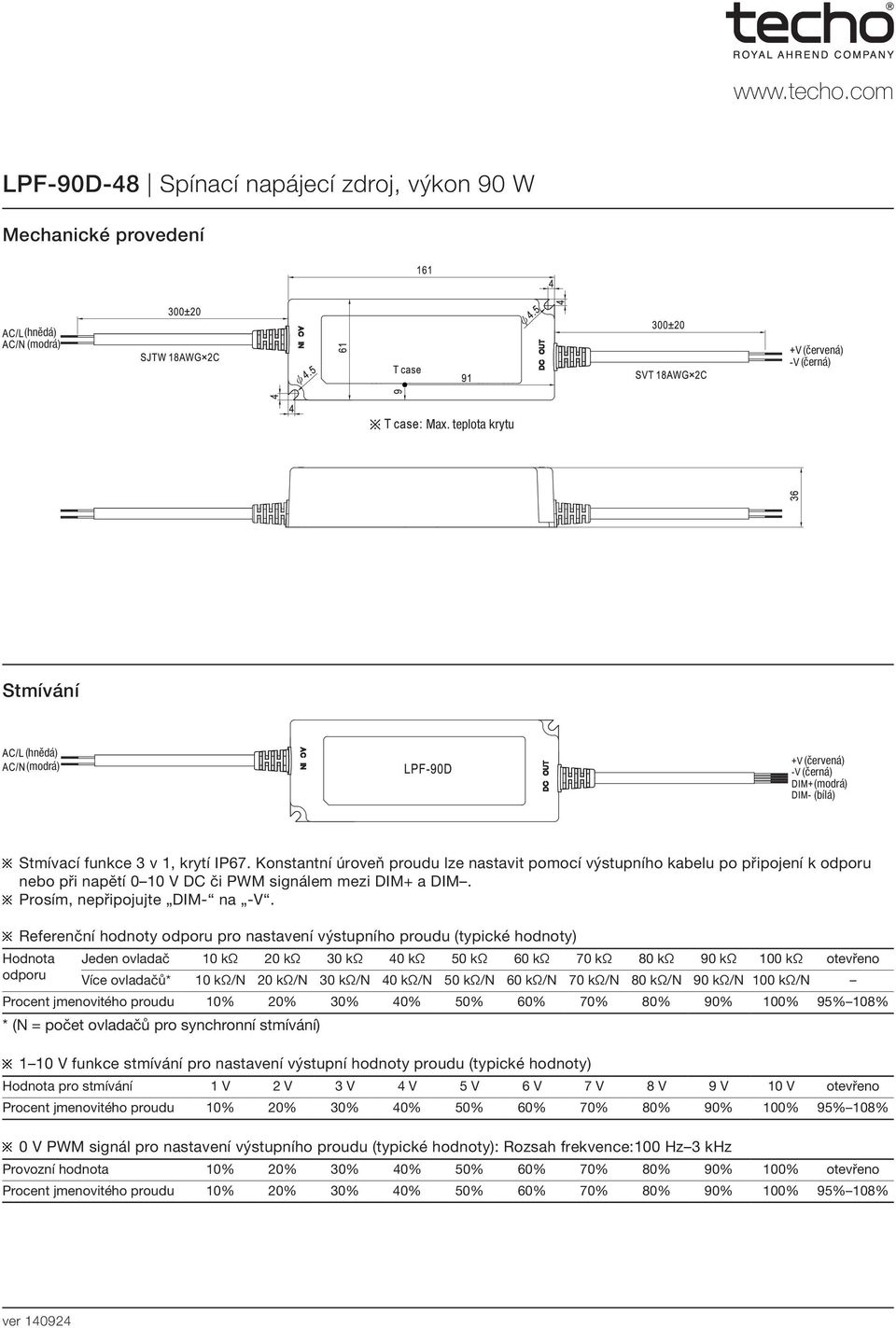

12 LPF-90D-48 Spínací napájecí zdroj, výkon 90 W Mechanické provedení (hnědá) Max. teplota krytu Stmívání (hnědá) (bílá) Stmívací funkce 3 v 1, krytí IP67. Konstantní úroveň proudu lze nastavit pomocí výstupního kabelu po připojení k odporu nebo při napětí 0 10 V DC či PWM signálem mezi DIM+ a DIM. Prosím, nepřipojujte DIM- na -V. Referenční hodnoty odporu pro nastavení výstupního proudu (typické hodnoty) Hodnota Jeden ovladač 10 kω 20 kω 30 kω 40 kω 50 kω 60 kω 70 kω 80 kω 90 kω 100 kω otevřeno odporu Více ovladačů* 10 kω/n 20 kω/n 30 kω/n 40 kω/n 50 kω/n 60 kω/n 70 kω/n 80 kω/n 90 kω/n 100 kω/n Procent jmenovitého proudu 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 95% 108% * (N = počet ovladačů pro synchronní stmívání) 1 10 V funkce stmívání pro nastavení výstupní hodnoty proudu (typické hodnoty) Hodnota pro stmívání 1 V 2 V 3 V 4 V 5 V 6 V 7 V 8 V 9 V 10 V otevřeno Procent jmenovitého proudu 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 95% 108% 0 V PWM signál pro nastavení výstupního proudu (typické hodnoty): Rozsah frekvence:100 Hz 3 khz Provozní hodnota 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% otevřeno Procent jmenovitého proudu 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 95% 108%

13 LPF Spínací napájecí zdroj, výkon 90 W Vlastnosti z univerzální úplný rozsah vstupního napětí (až do 305 VAC) z vestavěná aktivní PFC funkce z vysoká účinnost až 91% z jištění: zkrat / přetížení / přepětí / přehřátí z chlazení volným prouděním vzduchu z plně izolační plastové zapouzdření z plné zapouzdření s úrovní krytí (pozn. 6) z zdroj třídy II, bez rušivých frekvencí z napájecí zdroj třídy 2 z vhodný pro světla LED pohyblivé nápisy z v souladu s světovými bezpečnostními standardy z vhodný pro suché / vlhké / mokré prostředí z záruka 3 roky Technická data pro LPF Výstup Stejnosměrné (DC) napětí 48 V Oblast konstant. proudu pozn. 4 28,8 48 V Jmenovitý proud 1,88 A Jmenovitý výkon 90,24 W Zvlnění & šum (max.) pozn mvp-p Tolerance napětí pozn. 3 ±4,0 % Regulace vedení ±0,5 % Regulace zatížení ±0,5 % Nastavení, doba náběhu pozn ms, 80 ms / 115 VAC při plném zatížení 1000 ms, 80 ms / 230 VAC při plném zatížení Doba překrytí výpadku sítě (typ.) 16 ms / 230 VAC 16 ms / 115 VAC při plném zatížení Vstup Rozsah napětí pozn VAC VDC Rozsah frekvence Hz Účiník (typ.) PF > 0,97 / 115 VAC PF > 0,96 / 230 VAC, PF > 0,95 / 277 VAC při plném zatížení (viz křivka Power Factor Characteristics ) Účinnost (typ.) 91 % Střídavý proud (typ.) 0,95 A / 115 VAC 0,5 A / 230 VAC 0.4 A / 277 VAC Zapínací proud (typ.) Studený start 70 A (šířka twidth = 435 μs měřeno při 50 % lpeak) při 230 VAC Unikající proud <0,75 ma / 277 VAC Ochrana Nadproud pozn % Typ ochrany: Omezení proudu na konstantní úroveň, automatické obnovení funkce po odstranění poruchy. přepětí V Typ ochrany: Vypnutí o/p napětí, automatické obnovení funkce poté, co dojde k poklesu teploty. Přehřátí 90 C ± 10 C (RTH2) Typ ochrany: Vypnutí o/p napětí, automatické obnovení funkce poté, co dojde k poklesu teploty. Prostředí Pracovní teplota C (viz křivka odlehčení Derating Curve ) Pracovní vlhkost % RH nekondenzující Skladovací teplota, vlhkost C, % RH Teplotní koeficient ±0,03 % / C (0 50 C) Vibrace Hz, 5G 12 min./1 cyklus, perioda pro 72 min., každý podél osy X, Y, Z Bezpečnost Bezpečnostní standardy UL8750, EN , EN nezávislý, J , J , IP67 schválený; provedení viz UL , TUV EN & EMC Výdržné napětí l/p-o/p: 3,75 KVAC Izolační odpor I/P-O/P: >100M Ohmů / 500 VDC / 25 C / 70 % RH EMC emition V souladu s EN55015, EN třída C ( 60% zatížení); EN EMC odolnost V souladu s EN , 3, 4, 5, 6, 8, 11, EN61547, EN55024, průmyslové osvětlení (špička 2 KV), kritérium A Ostatní MTBF 301,6K hodin min. MIL-HDBK-217F (25 C) Rozměry 161x61x36 mm (LxWxH) Balení 0,7 kg; 20 kusů / 15 kg / 0,73 CUFT Poznámka 1. Všechny parametry, u kterých není uvedeno jinak, jsou měřeny při vstupním napětí 230 VAC, jmenovitém zatížení a okolní teplotě 25 C. 2. Zvlnění & šum jsou měřeny na šířce pásma 20 MHz při použití kroucené dvoulinky terminované paralelním kondenzátorem o kapacitě 0,1 μf & 47 μf. 3. Tolerace zahrnuje toleranci nastavení, regulaci linky a regulaci zatížení. 4. Oblast použití konstantního proudu je při % jmenovitého vstupního napětí, jež je vhodná oblast pro použití aplikací LED světel. Pro některá specifická zapojení je však nutné znovu zkontrolovat speciální požadavky na elektrické parametry. 5. Při poklesu vstupního napětí může být potřebné odlehčení. Více podrobností zjistíte ze statické charakteristiky. 6. Vhodný pro použití v interiéru nebo vnější prostřední bez přímé expozice slunečním zářením. Zabraňte prosím ponoření do vody po dobu delší než 30 minut. 7. Doba nastavení je měřena při prvním studeném startu. Vypnutím a opětovným zapnutím napájecího zdroje se může doba nastavení prodloužit. 8. Napájecí zdroj je považován jako komponent, který bude fungovat jako součást celé sestavy. Fungováním celé instalace bude definována také EMC charakteristika, a proto výrobce koncového zařízení musí znovu splnit nařízení EMC pro fungování celé sestavy.

14 LPF Spínací napájecí zdroj, výkon 90 W Mechanické provedení (hnědá) (bílá) Max. teplota krytu Doporučená orientace při instalaci

15 APC Spínací napájecí zdroj, výkon 25 W Vlastnosti z napájecí zdroj s konstantní hodnotou proudu z univerzální úplný rozsah vstupního napětí z odolnost proti špičce napětí na vstupu 300 VAC po dobu 5 sekund z jištění: zkrat / přepětí z plně izolační plastové zapouzdření z malá a kompaktní velikost z chlazení volným prouděním vzduchu z krytí IP30 z zahořovací test při plném zatížení z vhodný pro světla LED pohyblivé nápisy z nízká cena / vysoká spolehlivost z záruka 2 roky Technická data pro APC Výstup Jmenovitý proud 500 ma Rozsah stejnosměrného napětí V Jmenovitý výkon 25,2 W Zvlnění & šum (max.) pozn mvp-p Tolerance napětí pozn. 3 ±5,0 % Přesnost hodnoty proudu ±8,0 % Regulace vedení ±1,0 % Regulace zatížení ±3,0 % Nastavení, doba náběhu 1500 ms, 30 ms / 230 VAC 1500 ms, 30 ms / 115 VAC při plném zatížení Doba překrytí výpadku sítě (typ.) 20 ms / 230 VAC 12 ms / 115 VAC při plném zatížení Vstup Rozsah napětí pozn VAC VDC Rozsah frekvence Hz Účinnost (typ.) 83 % Střídavý proud (typ.) 0,4 A / 230 VAC; 0,8 A / 115 VAC Zapínací proud (typ.) Studený start 45 A (šířka twidth = 310 μs měřeno při 50% lpeak) při 230 VAC Unikající proud 0,25 ma / 240 VAC Ochrana přepětí V Vypnutí o/p napětí, automatické obnovení funkce poté, co dojde k poklesu teploty. Prostředí Pracovní teplota C (viz křivka odlehčení Derating Curve ) Pracovní vlhkost % RH nekondenzující Skladovací teplota, vlhkost C, % RH Teplotní koeficient ±0,03 % / C (0 50 C) Vibrace Hz, 2G 10 min./1 cyklus, perioda pro 60 min., každý podél osy X, Y, Z Bezpečnost Bezpečnostní standardy UL8750, CSA-C22.2 č schválený; provedení viz EN & EMC Výdržné napětí l/p-o/p: 3,75 KVAC Izolační odpor I/P-O/P: >100M Ohmů / 500 VDC / 25 C / 70 % RH EMC emition V souladu s EN55022, EN třída A, EN EMC odolnost V souladu s EN55024, EN , 3, 4, 5, 6, 8, 11; průmyslové osvětlení (špička 2 kv), kritérium A Ostatní MTBF 518,9K hodin min. MIL-HDBK-217F (25 C) Rozměry 84x57x29,5 mm (LxWxH) Balení 0.13 kg; 72 kusů / 10,4 kg / 0,92 CUFT Poznámka 1. Všechny parametry, u kterých není uvedeno jinak, jsou měřeny při vstupním napětí 230 VAC, jmenovitém zatížení a okolní teplotě 25 C. 2. Zvlnění & šum jsou měřeny na šířce pásma 20 MHz při použití kroucené dvoulinky terminované paralelním kondenzátorem o kapacitě 0.1 μf & 47 μf. 3. Tolerace zahrnuje toleranci nastavení, regulaci linky a regulaci zatížení. 4. Při poklesu vstupního napětí může být potřebné odlehčení. Více podrobností zjistíte ze statické charakteristiky. 5. Napájecí zdroj je považován jako komponent, který bude fungovat jako součást celé sestavy. Fungováním celé instalace bude definována také EMC charakteristika, a proto výrobce koncového zařízení musí znovu splnit nařízení EMC pro fungování celé sestavy. 6. Zdroj nemusí být vhodný pro použití k napájení světla v některých zemích Evropské unie. O možnostech použití se prosím informujte u Vašeho lokální prodejce.

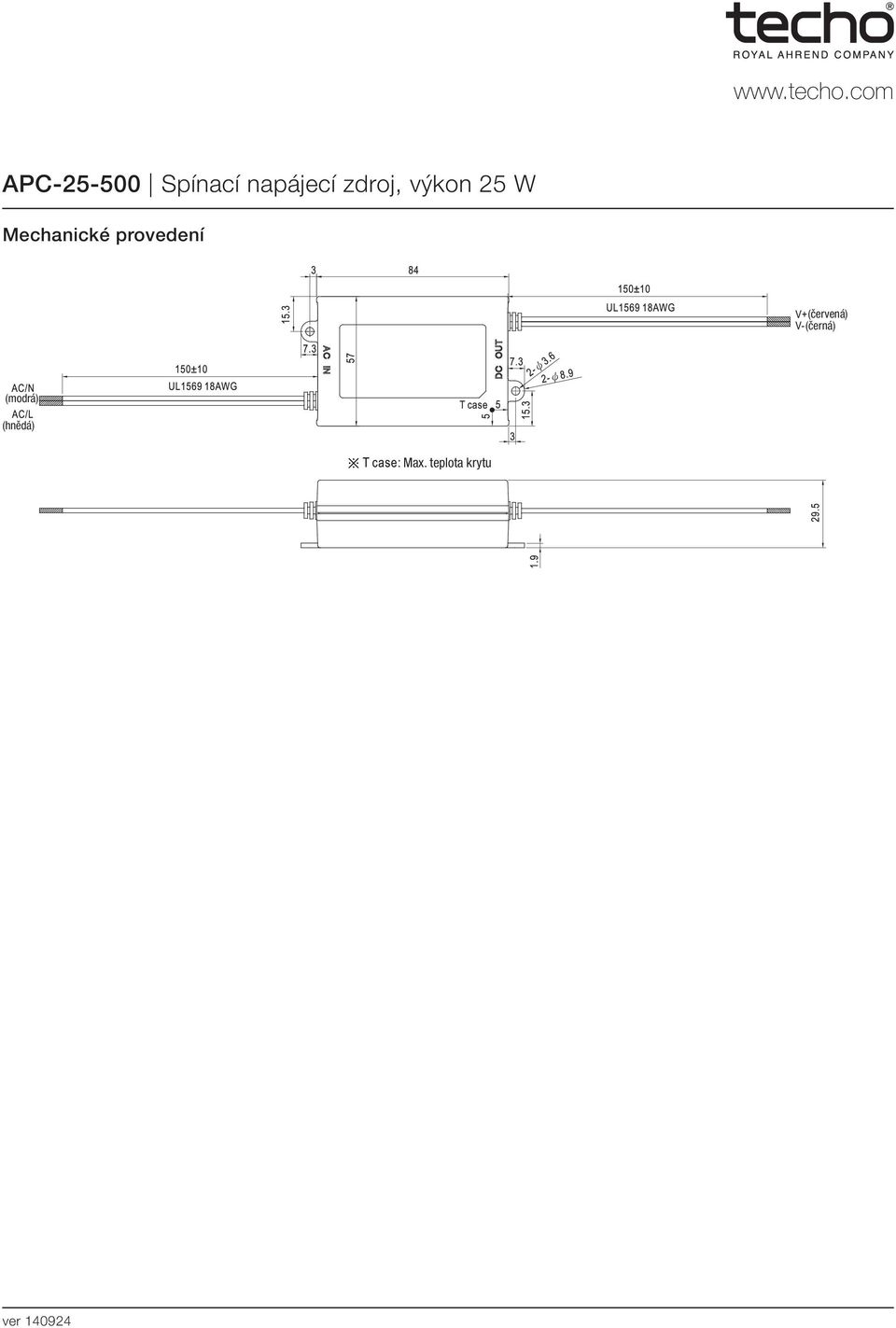

16 APC Spínací napájecí zdroj, výkon 25 W Mechanické provedení (hnědá) Max. teplota krytu

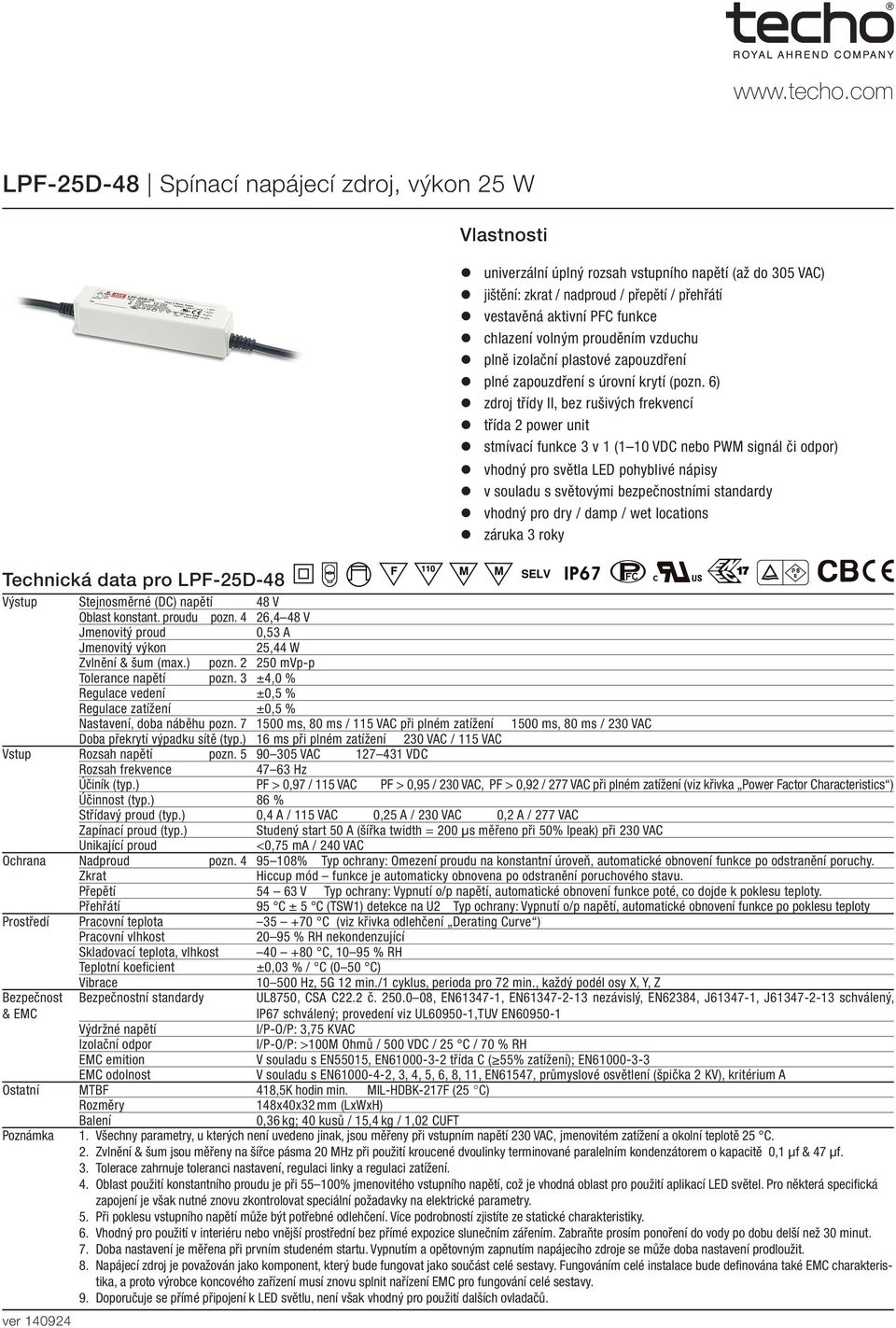

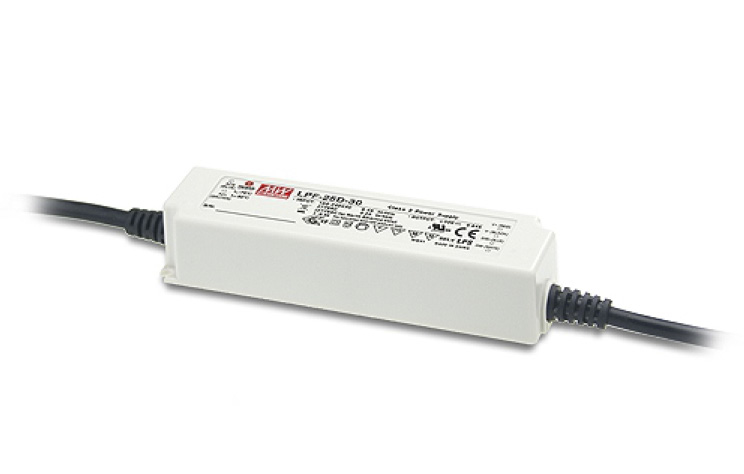

17 LPF-25D-48 Spínací napájecí zdroj, výkon 25 W Technická data pro LPF-25D-48 Výstup Stejnosměrné (DC) napětí 48 V Oblast konstant. proudu pozn. 4 26,4 48 V Jmenovitý proud 0,53 A Jmenovitý výkon 25,44 W Zvlnění & šum (max.) pozn mvp-p Tolerance napětí pozn. 3 ±4,0 % Regulace vedení ±0,5 % Regulace zatížení ±0,5 % Nastavení, doba náběhu pozn ms, 80 ms / 115 VAC při plném zatížení Vlastnosti z univerzální úplný rozsah vstupního napětí (až do 305 VAC) z jištění: zkrat / nadproud / přepětí / přehřátí z vestavěná aktivní PFC funkce z chlazení volným prouděním vzduchu z plně izolační plastové zapouzdření z plné zapouzdření s úrovní krytí (pozn. 6) z zdroj třídy II, bez rušivých frekvencí z třída 2 power unit z stmívací funkce 3 v 1 (1 10 VDC nebo PWM signál či odpor) z vhodný pro světla LED pohyblivé nápisy z v souladu s světovými bezpečnostními standardy z vhodný pro dry / damp / wet locations z záruka 3 roky 1500 ms, 80 ms / 230 VAC Doba překrytí výpadku sítě (typ.) 16 ms při plném zatížení 230 VAC / 115 VAC Vstup Rozsah napětí pozn VAC VDC Rozsah frekvence Hz Účiník (typ.) PF > 0,97 / 115 VAC PF > 0,95 / 230 VAC, PF > 0,92 / 277 VAC při plném zatížení (viz křivka Power Factor Characteristics ) Účinnost (typ.) 86 % Střídavý proud (typ.) 0,4 A / 115 VAC 0,25 A / 230 VAC 0,2 A / 277 VAC Zapínací proud (typ.) Studený start 50 A (šířka twidth = 200 μs měřeno při 50% lpeak) při 230 VAC Unikající proud <0,75 ma / 240 VAC Ochrana Nadproud pozn % Typ ochrany: Omezení proudu na konstantní úroveň, automatické obnovení funkce po odstranění poruchy. Zkrat Hiccup mód funkce je automaticky obnovena po odstranění poruchového stavu. Přepětí V Typ ochrany: Vypnutí o/p napětí, automatické obnovení funkce poté, co dojde k poklesu teploty. Přehřátí 95 C ± 5 C (TSW1) detekce na U2 Typ ochrany: Vypnutí o/p napětí, automatické obnovení funkce po poklesu teploty Prostředí Pracovní teplota C (viz křivka odlehčení Derating Curve ) Pracovní vlhkost % RH nekondenzující Skladovací teplota, vlhkost C, % RH Teplotní koeficient ±0,03 % / C (0 50 C) Vibrace Hz, 5G 12 min./1 cyklus, perioda pro 72 min., každý podél osy X, Y, Z Bezpečnost & EMC Bezpečnostní standardy UL8750, CSA C22.2 č , EN , EN nezávislý, EN62384, J , J schválený, IP67 schválený; provedení viz UL ,TUV EN Výdržné napětí l/p-o/p: 3,75 KVAC Izolační odpor I/P-O/P: >100M Ohmů / 500 VDC / 25 C / 70 % RH EMC emition V souladu s EN55015, EN třída C ( 55% zatížení); EN EMC odolnost V souladu s EN , 3, 4, 5, 6, 8, 11, EN61547, průmyslové osvětlení (špička 2 KV), kritérium A Ostatní MTBF 418,5K hodin min. MIL-HDBK-217F (25 C) Rozměry 148x40x32 mm (LxWxH) Balení 0,36 kg; 40 kusů / 15,4 kg / 1,02 CUFT Poznámka 1. Všechny parametry, u kterých není uvedeno jinak, jsou měřeny při vstupním napětí 230 VAC, jmenovitém zatížení a okolní teplotě 25 C. 2. Zvlnění & šum jsou měřeny na šířce pásma 20 MHz při použití kroucené dvoulinky terminované paralelním kondenzátorem o kapacitě 0,1 μf & 47 μf. 3. Tolerace zahrnuje toleranci nastavení, regulaci linky a regulaci zatížení. 4. Oblast použití konstantního proudu je při % jmenovitého vstupního napětí, což je vhodná oblast pro použití aplikací LED světel. Pro některá specifická zapojení je však nutné znovu zkontrolovat speciální požadavky na elektrické parametry. 5. Při poklesu vstupního napětí může být potřebné odlehčení. Více podrobností zjistíte ze statické charakteristiky. 6. Vhodný pro použití v interiéru nebo vnější prostřední bez přímé expozice slunečním zářením. Zabraňte prosím ponoření do vody po dobu delší než 30 minut. 7. Doba nastavení je měřena při prvním studeném startu. Vypnutím a opětovným zapnutím napájecího zdroje se může doba nastavení prodloužit. 8. Napájecí zdroj je považován jako komponent, který bude fungovat jako součást celé sestavy. Fungováním celé instalace bude definována také EMC charakteristika, a proto výrobce koncového zařízení musí znovu splnit nařízení EMC pro fungování celé sestavy. 9. Doporučuje se přímé připojení k LED světlu, není však vhodný pro použití dalších ovladačů.

18 LPF-25D-48 Spínací napájecí zdroj, výkon 25 W Mechanické provedení (hnědá) (bílá) Max. teplota krytu Stmívání (hnědá) (bílá) Konstantní úroveň proudu lze nastavit pomocí výstupního kabelu při napětí 0 10 VDC, PWM signálem nebo připojením odporu mezi DIM+ a DIM. Referenční hodnoty odporu pro nastavení výstupního proudu (typické hodnoty) Hodnota odporu 10 kω 20 kω 30 kω 40 kω 50 kω 60 kω 70 kω 80 kω 90 kω 100 kω otevřeno Výstupní proud 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 95% 108% 1 10 V funkce stmívání pro nastavení výstupní hodnoty proudu (typické hodnoty) Hodnota pro stmívání 1 V 2 V 3 V 4 V 5 V 6 V 7 V 8 V 9 V 10 V otevřeno Výstupní proud 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 95% 108% 10 V PWM signal for output current adjustment (typické hodnoty): Rozsah frekvence:100 Hz 3 khz Provozní hodnota 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% otevřeno Výstupní proud 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 95% 108%

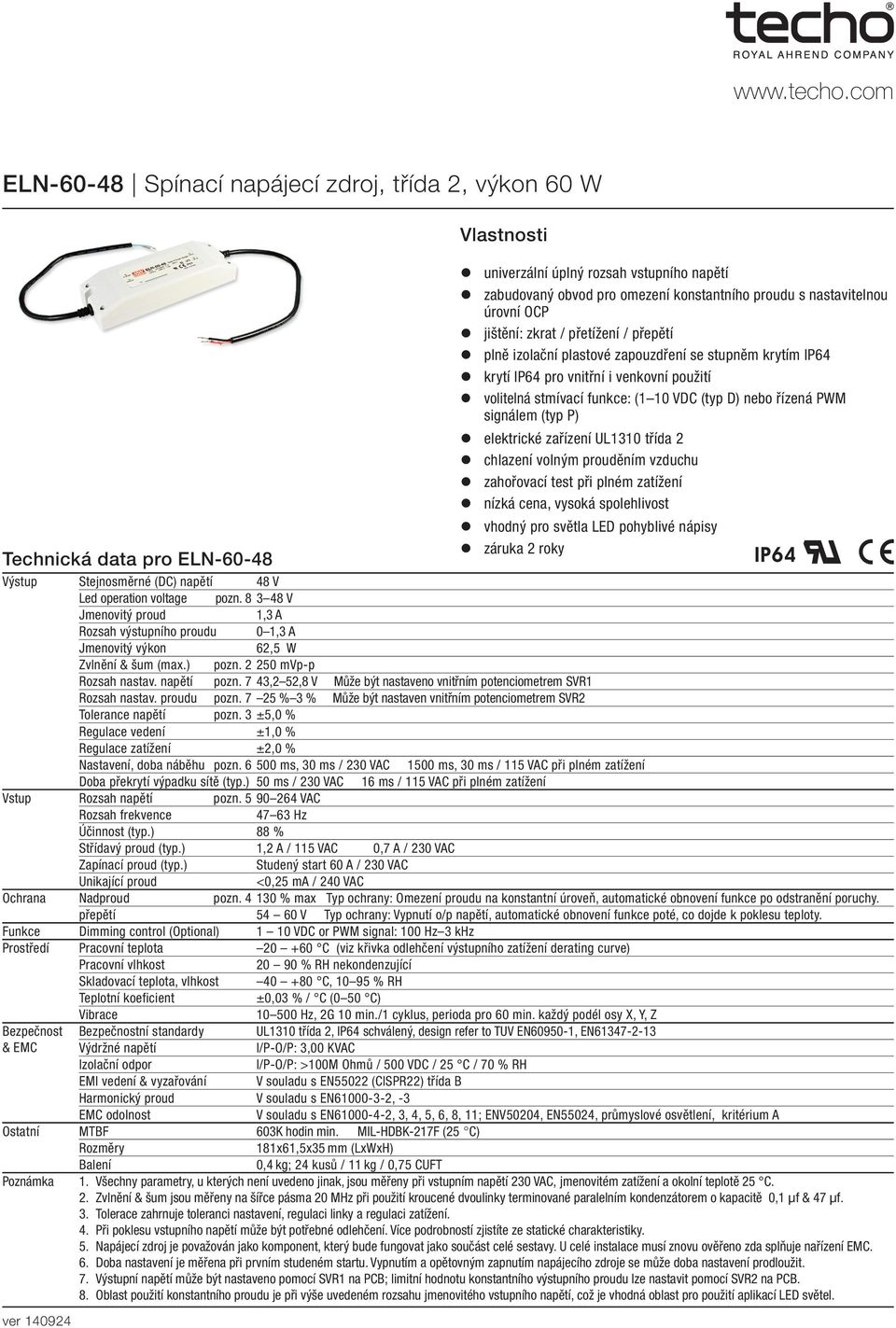

19 ELN Spínací napájecí zdroj, třída 2, výkon 60 W Technická data pro ELN Vlastnosti z univerzální úplný rozsah vstupního napětí z zabudovaný obvod pro omezení konstantního proudu s nastavitelnou úrovní OCP z jištění: zkrat / přetížení / přepětí z plně izolační plastové zapouzdření se stupněm krytím IP64 z krytí IP64 pro vnitřní i venkovní použití z volitelná stmívací funkce: (1 10 VDC (typ D) nebo řízená PWM signálem (typ P) z elektrické zařízení UL1310 třída 2 z chlazení volným prouděním vzduchu z zahořovací test při plném zatížení z nízká cena, vysoká spolehlivost z vhodný pro světla LED pohyblivé nápisy z záruka 2 roky Výstup Stejnosměrné (DC) napětí 48 V Led operation voltage pozn V Jmenovitý proud 1,3 A Rozsah výstupního proudu 0 1,3 A Jmenovitý výkon 62,5 W Zvlnění & šum (max.) pozn mvp-p Rozsah nastav. napětí pozn. 7 43,2 52,8 V Může být nastaveno vnitřním potenciometrem SVR1 Rozsah nastav. proudu pozn % 3 % Může být nastaven vnitřním potenciometrem SVR2 Tolerance napětí pozn. 3 ±5,0 % Regulace vedení ±1,0 % Regulace zatížení ±2,0 % Nastavení, doba náběhu pozn ms, 30 ms / 230 VAC 1500 ms, 30 ms / 115 VAC při plném zatížení Doba překrytí výpadku sítě (typ.) 50 ms / 230 VAC 16 ms / 115 VAC při plném zatížení Vstup Rozsah napětí pozn VAC Rozsah frekvence Hz Účinnost (typ.) 88 % Střídavý proud (typ.) 1,2 A / 115 VAC 0,7 A / 230 VAC Zapínací proud (typ.) Studený start 60 A / 230 VAC Unikající proud <0,25 ma / 240 VAC Ochrana Nadproud pozn % max Typ ochrany: Omezení proudu na konstantní úroveň, automatické obnovení funkce po odstranění poruchy. přepětí V Typ ochrany: Vypnutí o/p napětí, automatické obnovení funkce poté, co dojde k poklesu teploty. Funkce Dimming control (Optional) 1 10 VDC or PWM signal: 100 Hz 3 khz Prostředí Pracovní teplota C (viz křivka odlehčení výstupního zatížení derating curve) Pracovní vlhkost % RH nekondenzující Skladovací teplota, vlhkost C, % RH Teplotní koeficient ±0,03 % / C (0 50 C) Vibrace Hz, 2G 10 min./1 cyklus, perioda pro 60 min. každý podél osy X, Y, Z Bezpečnost Bezpečnostní standardy UL1310 třída 2, IP64 schválený, design refer to TUV EN , EN & EMC Výdržné napětí l/p-o/p: 3,00 KVAC Izolační odpor I/P-O/P: >100M Ohmů / 500 VDC / 25 C / 70 % RH EMI vedení & vyzařování V souladu s EN55022 (CISPR22) třída B Harmonický proud V souladu s EN , -3 EMC odolnost V souladu s EN , 3, 4, 5, 6, 8, 11; ENV50204, EN55024, průmyslové osvětlení, kritérium A Ostatní MTBF 603K hodin min. MIL-HDBK-217F (25 C) Rozměry 181x61,5x35 mm (LxWxH) Balení 0,4 kg; 24 kusů / 11 kg / 0,75 CUFT Poznámka 1. Všechny parametry, u kterých není uvedeno jinak, jsou měřeny při vstupním napětí 230 VAC, jmenovitém zatížení a okolní teplotě 25 C. 2. Zvlnění & šum jsou měřeny na šířce pásma 20 MHz při použití kroucené dvoulinky terminované paralelním kondenzátorem o kapacitě 0,1 μf & 47 μf. 3. Tolerace zahrnuje toleranci nastavení, regulaci linky a regulaci zatížení. 4. Při poklesu vstupního napětí může být potřebné odlehčení. Více podrobností zjistíte ze statické charakteristiky. 5. Napájecí zdroj je považován jako komponent, který bude fungovat jako součást celé sestavy. U celé instalace musí znovu ověřeno zda splňuje nařízení EMC. 6. Doba nastavení je měřena při prvním studeném startu. Vypnutím a opětovným zapnutím napájecího zdroje se může doba nastavení prodloužit. 7. Výstupní napětí může být nastaveno pomocí SVR1 na PCB; limitní hodnotu konstantního výstupního proudu lze nastavit pomocí SVR2 na PCB. 8. Oblast použití konstantního proudu je při výše uvedeném rozsahu jmenovitého vstupního napětí, což je vhodná oblast pro použití aplikací LED světel.

20 ELN Spínací napájecí zdroj, třída 2, výkon 60 W Mechanické provedení (hnědá) Nastavení výstupního napětí a výstupní proudu: sejměte horní kryt a podle uvedeného schématu nastavte SVR1 a SVR2. VÝSTUP (s volitelnou funkcí stmívání) (bílá) SVR1 SVR2 Nastavení výstupního napětí Nastavení výstupního proudu
