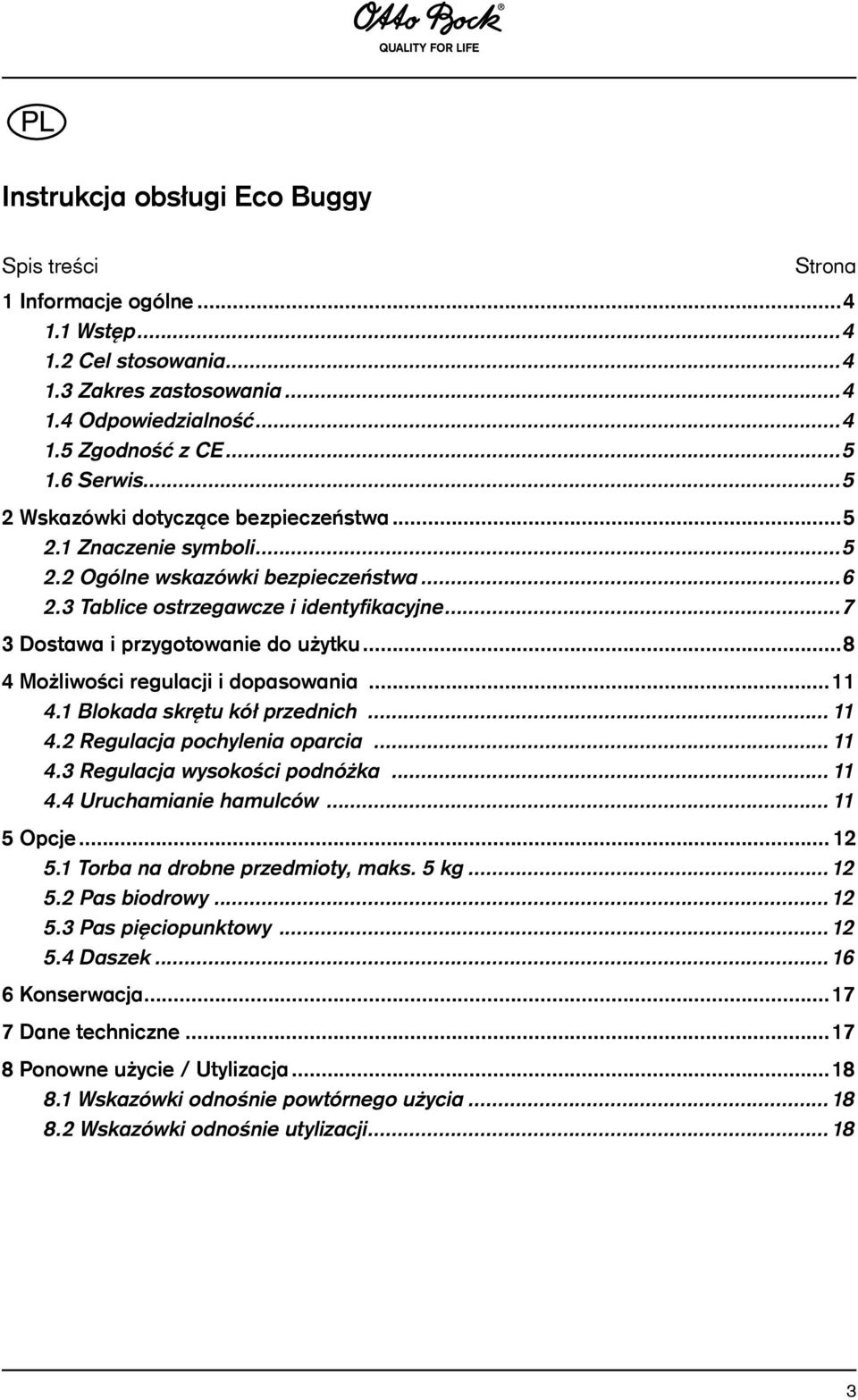

3 Instrukcja obsługi Eco Buggy Spis treści Strona 1 Informacje ogólne Wstęp Cel stosowania Zakres zastosowania Odpowiedzialność Zgodność z CE Serwis Wskazówki dotyczące bezpieczeństwa Znaczenie symboli Ogólne wskazówki bezpieczeństwa Tablice ostrzegawcze i identyfikacyjne Dostawa i przygotowanie do użytku Możliwości regulacji i dopasowania Blokada skrętu kół przednich Regulacja pochylenia oparcia Regulacja wysokości podnóżka Uruchamianie hamulców Opcje Torba na drobne przedmioty, maks. 5 kg Pas biodrowy Pas pięciopunktowy Daszek Konserwacja Dane techniczne Ponowne użycie / Utylizacja Wskazówki odnośnie powtórnego użycia Wskazówki odnośnie utylizacji

4 1 Informacje ogólne 1.1 Wstęp Zdecydowali się Państwo na spacerówkę typu Eco, otrzymując wysokiej jakości produkt, ułatwiający czynności życia codziennego. Zanim rozpoczną Państwo korzystanie ze spacerówki Eco, należy zapoznać się z rozdziałem Dostawa i doprowadzenie do stanu użyteczności oraz Wskazówki odnośnie bezpieczeństwa. Prosimy troskliwie przechowywać niniejszą instrukcję obsługi. Rodział Opcje opisuje akcesoria spacerówki Eco, które rozszerzają możliwości jej stosowania i polepszają jej komfort. Gdyby pomimo tego pojawiły się pytania lub problemy, należy zwrócić się do swojego specjalistycznego dystrybutora. Zastrzegamy sobie prawo do dokonywania zmian technicznych w stosunku do wykonania opisanego w niniejszej instrukcji obsługi. 1.2 Cel stosowania Zaopatrzenie w spacerówkę rehabilitacyjną wzgl. wózek typu Buggy wskazane jest w przypadku konieczności transportu niesprawnych ruchowo, ciężko poszkodowanych osób, głównie dzieci i młodzieży, które nie są w stanie poruszać się samodzielnie na wózku inwalidzkim. Spacerówka Eco może być łączona tylko z opcjami wymienionymi w niniejszej instrukcji obsługi i odwrotnie. Firma Otto Bock nie odpowiada za kombinację z produktami/lub akcesoriami innych producentów spoza systemu konstrukcji zespołowej. 1.3 Zakres zastosowania Spacerówka Eco ma zastosowanie w przypadku niezdolności do chodzenia, względnie dużego ograniczenia zdolności do chodzenia, wywołanego przez: porażenia utratę kończyn defekt i/lub deformację kończyny przykurcz stawu uszkodzenie stawu inne schorzenia 1.4 Odpowiedzialność Producent ponosi odpowiedzialność tylko wtedy, gdy produkt będzie użytkowany w podanych przez niego warunkach i w celu, do którego ma służyć. Producent zaleca odpowiednie obchodzenie się z produktem i dbanie o niego w sposób opisany w instrukcji. Za szkody powstałe przez stosowanie podzespołów i części zamiennych, które dopuszczenia producenta nie posiadają, producent nie ponosi odpowidzialności. Naprawy mogą być dokonywane wyłącznie w autoryzowanej placówce sprzedaży lub przez samego producenta. 4

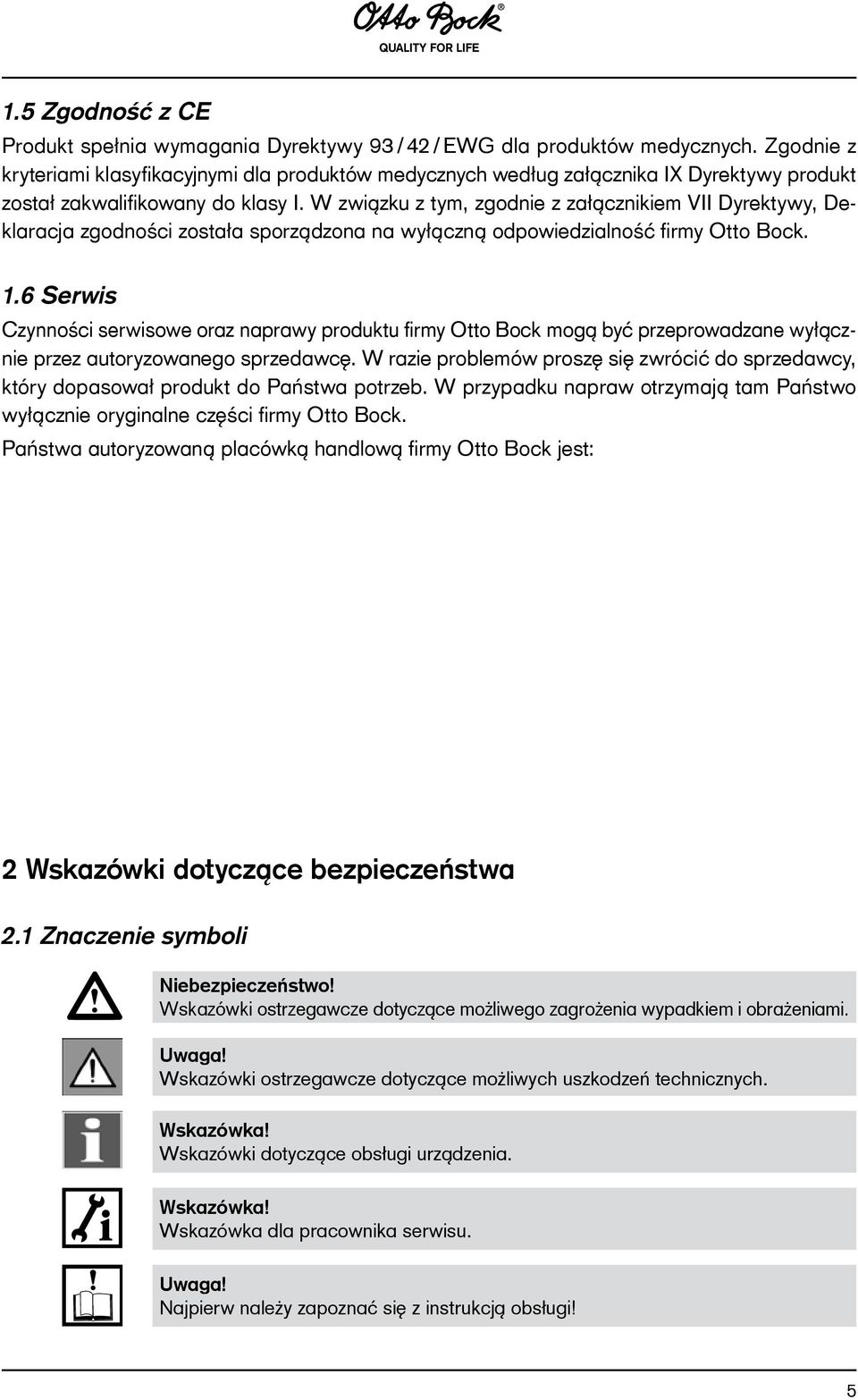

5 1.5 Zgodność z CE Produkt spełnia wymagania Dyrektywy 93 / 42 / EWG dla produktów medycznych. Zgodnie z kryteriami klasyfikacyjnymi dla produktów medycznych według załącznika IX Dyrektywy produkt został zakwalifikowany do klasy I. W związku z tym, zgodnie z załącznikiem VII Dyrektywy, Deklaracja zgodności została sporządzona na wyłączną odpowiedzialność firmy Otto Bock. 1.6 Serwis Czynności serwisowe oraz naprawy produktu firmy Otto Bock mogą być przeprowadzane wyłącznie przez autoryzowanego sprzedawcę. W razie problemów proszę się zwrócić do sprzedawcy, który dopasował produkt do Państwa potrzeb. W przypadku napraw otrzymają tam Państwo wyłącznie oryginalne części firmy Otto Bock. Państwa autoryzowaną placówką handlową firmy Otto Bock jest: 2 Wskazówki dotyczące bezpieczeństwa 2.1 Znaczenie symboli Niebezpieczeństwo! Wskazówki ostrzegawcze dotyczące możliwego zagrożenia wypadkiem i obrażeniami. Uwaga! Wskazówki ostrzegawcze dotyczące możliwych uszkodzeń technicznych. Wskazówka! Wskazówki dotyczące obsługi urządzenia. Wskazówka! Wskazówka dla pracownika serwisu. Uwaga! Najpierw należy zapoznać się z instrukcją obsługi! 5

6 2.2 Ogólne wskazówki bezpieczeństwa Przed pierwszym zastosowaniem należy przyswoić sobie operowanie produktem i jego funkcje: Uwaga! Najpierw należy zapoznać się z instrukcją obsługi!przed pierwszym zastosowaniem należy przyswoić sobie operowanie produktem i jego funkcje oraz przećwiczyć jego obsługę. Niebezpieczeństwo! Wózek Eco Buggy może być użytkowany tylko na równym i trwałym podłożu. Niebezpieczeństwo! Ze względu na bezpieczeństwo najlepiej jest, gdy dwie osoby pomagają pokonywać schody i podnoszą wózek. Niebezpieczeństwo! Stopnie, progi drzwi i schody należy pokonywać po podniesieniu wózka na tylnych kółkach (do góry ciągnąc tyłem, do dołu powoli opuszczając przód). Niebezpieczeństwo! Wózek dziecinny należy podnosić trzymając tylko za części przyspawane lub trwale przykręcone: - rurka ramy przedniej nad przednimi kółkami - oś tylna - uchwyty / kabłąk do pchania Niebezpieczeństwo! Pokonując podjazdy lub spadki należy obiema rękami trzymać uchwyty do pchania. W przeciwnym razie podczas przejeżdżania pod kątem wózek Buggy może się przewrócić, a podczas zjeżdżania w dół stoczyć się. Niebezpieczeństwo! Nie wolno zostawiać wózka na spadkach bez opieki. W przypadku jednakże takiej konieczności należy ustawić go tyłem w dół spadku i zablokować hamulce. Niebezpieczeństwo! Przed wsiadaniem do wózka wzgl. wysiadaniem z niego zawsze blokować hamulce. Niebezpieczeństwo! Nie wolno używać podnóżka do wsiadania wzgl. wysiadania. Niebezpieczeństwo! Maksymalna nośność wózka Eco Buggy wynosi 50 kg. Niebezpieczeństwo! Uszkodzenia wskutek obciążenia przedmiotami. Podczas transportu środka pomocniczego w stanie złożonym, obciążenie go ciężkimi przedmiotami, może doprowadzić do jego deformacji a co za tym idzie, do powstania problemów w jego rozkładaniu. Prosimy nigdy nie obciążać złożonego urządzenia rehabilitacyjnego ciężkimi przedmiotami. 6

7 Niebezpieczeństwo! Przed użyciem wózka Eco Buggy muszą być dokładnie zatrzaśnięte obydwa zabezpieczenia przed złożeniem się wózka. Niebezpieczeństwo! Przed użyciem wózka Eco Buggy należy dokładnie zamocować i zatrzasnąć podnóżek, ponieważ w przeciwnym razie może się wygiąć rama przednia. Niebezpieczeństwo! Zawieszenie na wózku ciężkich toreb itp. może negatywnie wpłynąć na jego stabilność. Niebezpieczeństwo! Nie wolno pozostawiać dziecka w wózku bez opieki nawet wtedy, gdy jest ono zapięte pasami, a hamulce są zablokowane. Niebezpieczeństwo! Użytkowanie produktu firmy Otto Bock do siedzenia podczas transportu w samochodzie do przewozu niepełnosprawnychkiedy tylko jest to możliwe, pasażerowie powinni siedzieć w takim pojeździe wyłącznie na fabrycznych siedzeniach wyposażonych w pasy bezpieczeństwa! Tylko w ten sposób pasażerowie chronieni są optymalnie w chwili wypadku.wózek Eco Buggy firmy Otto Bock może być wykorzystywany jako siedzenie w samochodzie do transportu niepełnosprawnych przy użyciu elementów zabezpieczających oferowanych przez firmę Otto Bock i stosownych systemów bezpieczeństwa. Bliższe informacje na ten temat zamieściliśmy w naszej instrukcji obsługi Użytkowanie wózka inwalidzkiego / stelażu do siedzenia lub wózka typu Buggy jako siedzenia w samochodzie do transportu niepełnosprawnych, numer zamówienia 646D Tablice ostrzegawcze i identyfikacyjne Etykieta Znaczenie A Typ B Numer artykułu producenta D C B A C C Maksymalny udźwig (patrz rozdział Dane techniczne ) D Dane odnośnie producenta / Adres / Kraj pochodzenia D E F G E Numer seryjny F Data produkcji G Oznakowanie CE Bezpieczeństwo produktu zgodne z wytycznymi UE 7

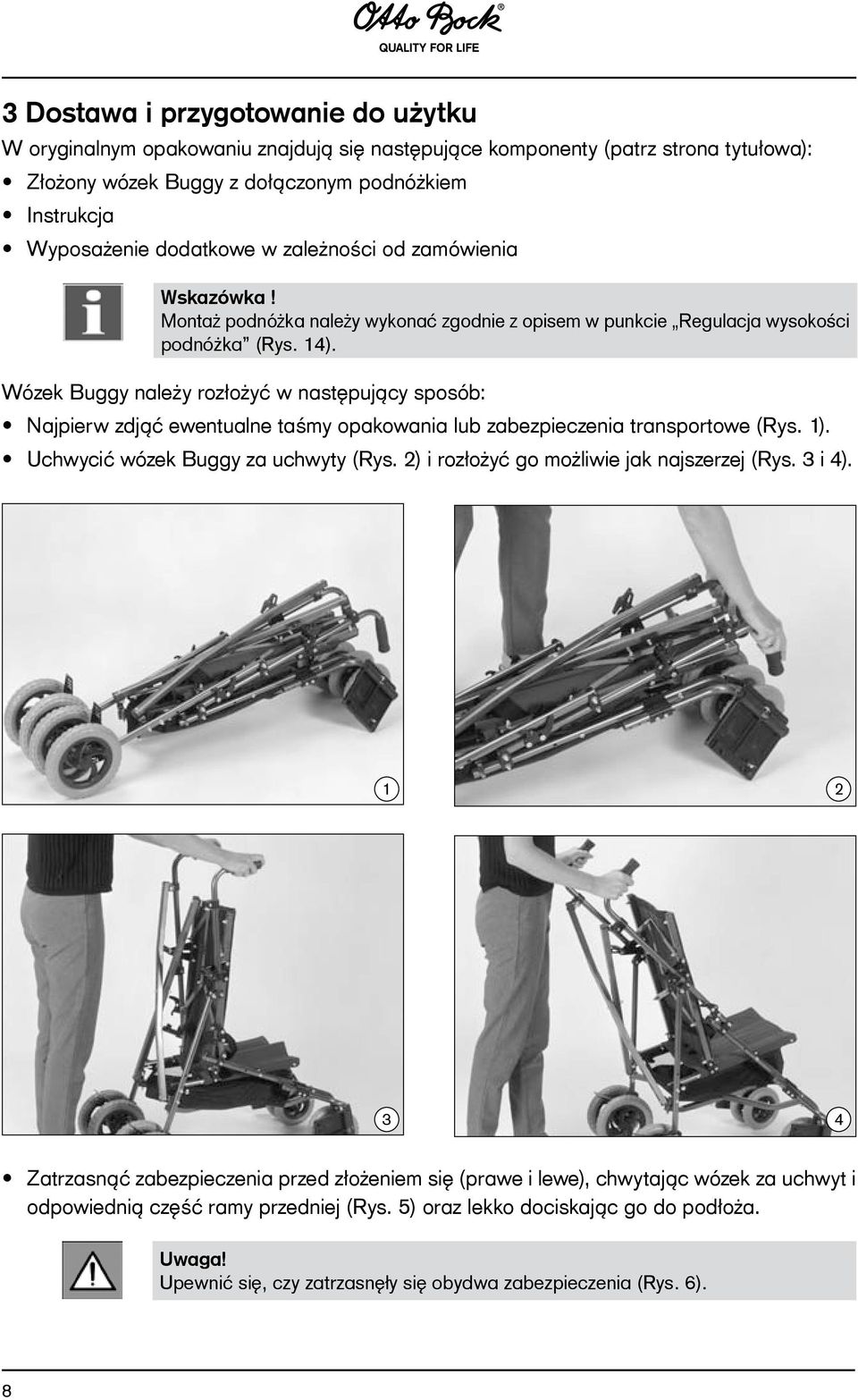

8 3 Dostawa i przygotowanie do użytku W oryginalnym opakowaniu znajdują się następujące komponenty (patrz strona tytułowa): Złożony wózek Buggy z dołączonym podnóżkiem Instrukcja Wyposażenie dodatkowe w zależności od zamówienia Wskazówka! Montaż podnóżka należy wykonać zgodnie z opisem w punkcie Regulacja wysokości podnóżka (Rys. 14). Wózek Buggy należy rozłożyć w następujący sposób: Najpierw zdjąć ewentualne taśmy opakowania lub zabezpieczenia transportowe (Rys. 1). Uchwycić wózek Buggy za uchwyty (Rys. 2) i rozłożyć go możliwie jak najszerzej (Rys. 3 i 4) Zatrzasnąć zabezpieczenia przed złożeniem się (prawe i lewe), chwytając wózek za uchwyt i odpowiednią część ramy przedniej (Rys. 5) oraz lekko dociskając go do podłoża. Uwaga! Upewnić się, czy zatrzasnęły się obydwa zabezpieczenia (Rys. 6). 8

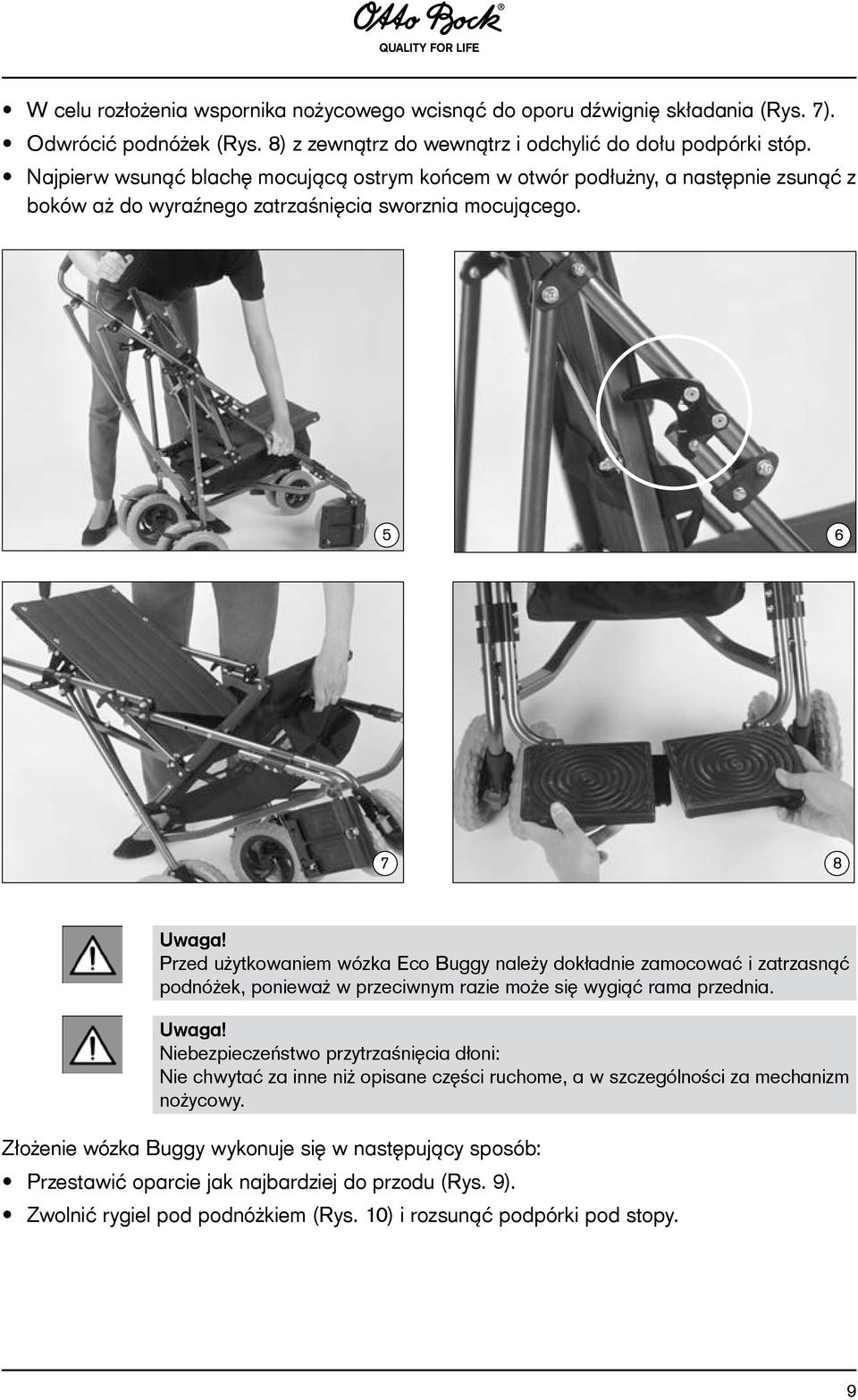

9 W celu rozłożenia wspornika nożycowego wcisnąć do oporu dźwignię składania (Rys. 7). Odwrócić podnóżek (Rys. 8) z zewnątrz do wewnątrz i odchylić do dołu podpórki stóp. Najpierw wsunąć blachę mocującą ostrym końcem w otwór podłużny, a następnie zsunąć z boków aż do wyraźnego zatrzaśnięcia sworznia mocującego Uwaga! Przed użytkowaniem wózka Eco Buggy należy dokładnie zamocować i zatrzasnąć podnóżek, ponieważ w przeciwnym razie może się wygiąć rama przednia. Uwaga! Niebezpieczeństwo przytrzaśnięcia dłoni: Nie chwytać za inne niż opisane części ruchome, a w szczególności za mechanizm nożycowy. Złożenie wózka Buggy wykonuje się w następujący sposób: Przestawić oparcie jak najbardziej do przodu (Rys. 9). Zwolnić rygiel pod podnóżkiem (Rys. 10) i rozsunąć podpórki pod stopy. 9

10 9 10 Odchylić podpórki pod stopy na zewnątrz do kół przednich (Rys. 11). Pociągnąć za mechanizm nożycowy pod siedzeniem (Rys. 12) Otworzyć zabezpieczenia (prawe i lewe) przed złożeniem się wózka przy ramie przedniej (Rys. 13). Postępować jak opisano w przypadku rozłożenia wózka, tylko w odwrotnej kolejności

11 4 Możliwości regulacji i dopasowania 4.1 Blokada skrętu kół przednich (Rys. 11) W celu zamknięcia blokady skrętu kół przednich przesunąć czerwone bolce blokujące do góry, a w celu jej otwarcia do dołu. 4.2 Regulacja pochylenia oparcia (Rys. 9) Najpierw odkręcić nakrętki motylkowe pochylenie oparcia można regulować bezstopniowo. Potem dokręcić nakrętki motylkowe. Niebezpieczeństwo! Podczas regulacji pod obciążeniem pochylać oparcie w sposób kontrolowany, ewentualnie podpierając je udem, i stopniowo odkręcać nakrętki motylkowe. Gwałtowne odchylenie oparcia pod obciążeniem grozi przewróceniem się wózka Buggy. 4.3 Regulacja wysokości podnóżka (Rys. 14) Podnóżek można regulować w górę lub w dół na otworach rozstawionych co 2 cm, odkręcając uprzednio śruby. Do tego potrzebny jest wkrętak krzyżakowy, który nie wchodzi w zakres dostawy. 4.4 Uruchamianie hamulców (Rys. 15) W celu zablokowania hamulców nacisnąć czubkiem buta dźwignię blokującą. W celu ich odblokowania podnieść dźwignię butem. Uwaga! Uzyskanie właściwego zahamowania wózka wymaga naciśnięcia obydwu dźwigni

12 5 Opcje Wszystkie elementy wyposażenia dodatkowego montowane są przez specjalistę, o ile nie zostały wcześniej zainstalowane przez producenta. Pomimo to, dla lepszego zrozumienia zamieszczono poniżej kilka wskazówek montażowych. 5.1 Torba na drobne przedmioty (Rys. 16), maks. 5 kg Torbę na drobne przedmioty przykręca się po lewej i prawej stronie ramy przedniej i mocuje zatrzaskami przy ramie tylnej. Można z niej korzystać od przodu pod siedzeniem i od tyłu. 5.2 Pas biodrowy (Rys. 17) Wózek Eco Buggy wyposażony jest standardowo w zwykły pas biodrowy. W celu jego otwarcia należy wcisnąć języczki zatrzasku w klamrze i wyciągnąć z niej zatrzask. W celu zapięcia pasa należy wsunąć zatrzask w obudowę aż do usłyszenia odgłosu zatrzaśnięcia. Następnie przy pomocy klamer regulacyjnych reguluje się długość pasa Pas pięciopunktowy (rys. 18) Dostępny opcjonalnie pas pięciopunktowy zapewnia wyraźnie pewniejsze zapięcie, a tym samym bezpieczeństwo siedzenia, niż pas biodrowy. Składa się on z pasów barkowych z poduszkami na ramiona, pasa biodrowego i pasa środkowego. a) Montaż pasa pięciopunktowego Sprawdzić ilość dostarczonych elementów (rys. 18); w zakres dostawy wchodzi: 1 x pas pięciopunktowy, 2 x poduszki na ramiona, 2 x śruby M5x40, 2 x rozpórki, 2 x podkładki, 1 x klamra mocująca. Usuwanie pasa biodrowego: usunąć klamrę z pasa (rys. 19) i wyciągnąć pas z obicia opar cia. Zamocowanie pasa w obrębie bioder: wykręcić śrubę z łbem soczewkowym M5x35. Zamocować klapy biodrowe pasa pięciopunktowego za pomocą dostarczonych śrub, podkładek i rozpórek (rys. 20). 12

13 Zamocowanie pasa w obrębie ramion: zamocować poduszki ramion na pas pięciopunktowy (rys. 21). Przytrzymać klamrę jak pokazano na rysunku 22 i przepleść przez wycięcia z prawej i z lewej strony oparcia (rys. 23, poz. A). Przeciągnąć klapy poduszek ramion przez wycięcie w oparciu (rys. 23, poz. B). Zapiąć pas po obydwóch stronach za oparciem (rys. 24/25). B A C

14 24 25 Zamocowanie pasa w obrębie siedziska: przepleść od góry pas środkowy przez odpowiednie wycięcie na siedzisku (rys. 26). W celu zamocowania pod powierzchnią siedziska, pas przepleść przez klamrę i następnie klamrę zamknąć (rys. 27). Pas jest zamontowany (rys. 28)

15 b) Wsiadanie: Otworzyć zatrzask pasa biodrowego (rys. 29). 29 c) Regulacja pasa biodrowego: Do wyregulowania długości pasów użyć czterech klamer regulacyjnych pasa biodrowego i pasów barkowych (rys. 30). Do optymalnego wyregulowania wysokości pasów barkowych wykorzystać wycięcia w obiciu oparcia (rys. 23, poz. C). Otworzyć zamocowanie pasów barkowych, dobrać wysokość, przepleść pas przez dwa wycięcia w obiciu oparcia i zamknąć zamek pasów (rys. 31). W razie potrzeby można również przepleść pas środkowy w dwóch pozycjach: otworzyć i zdjąć klamrę mocującą pod siedzeniem, przepleść pas środkowy przez odpowiednie wycięcie i ponownie zamocować pod siedzeniem klamrę mocującą (rys. 26/27)

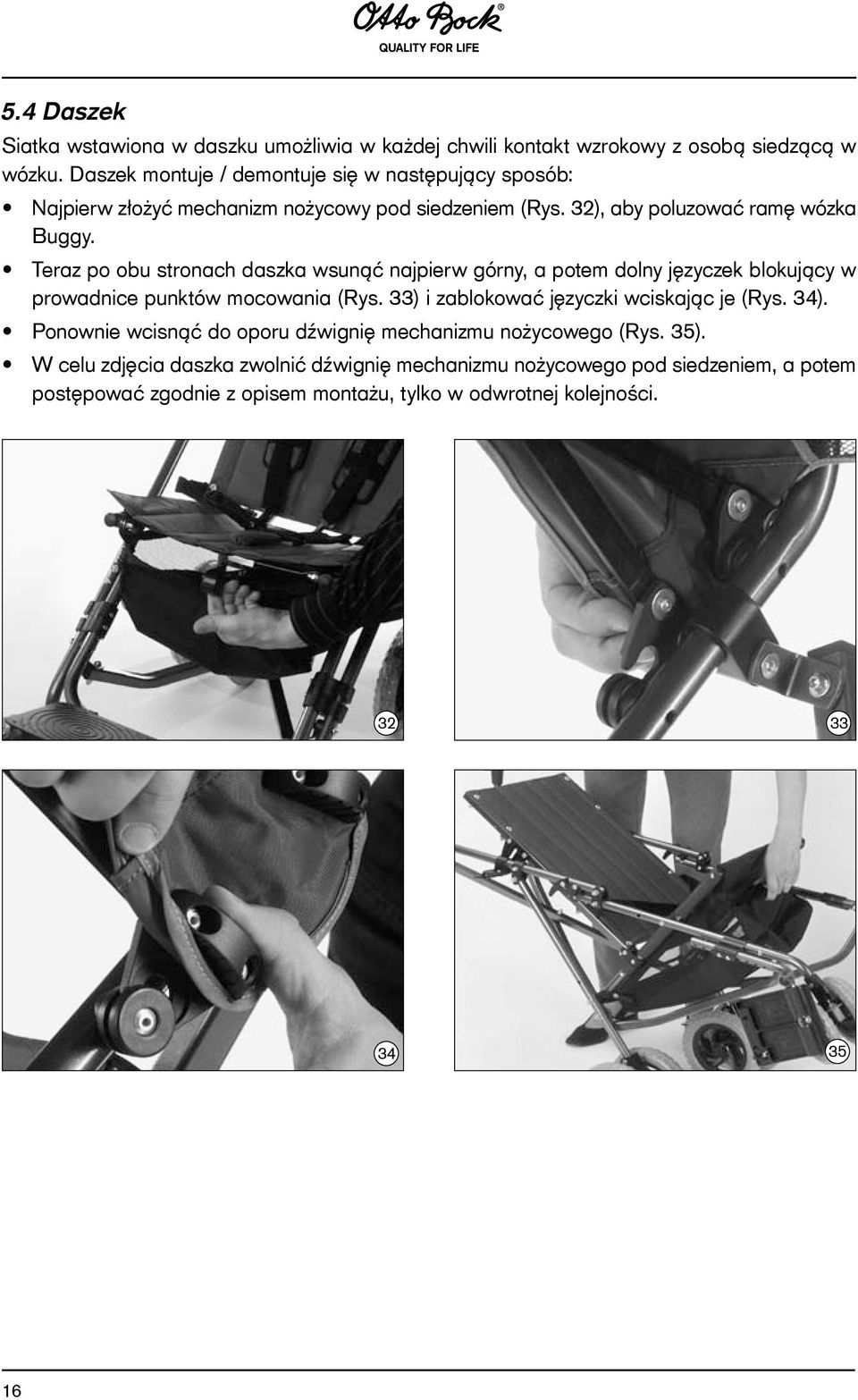

16 5.4 Daszek Siatka wstawiona w daszku umożliwia w każdej chwili kontakt wzrokowy z osobą siedzącą w wózku. Daszek montuje / demontuje się w następujący sposób: Najpierw złożyć mechanizm nożycowy pod siedzeniem (Rys. 32), aby poluzować ramę wózka Buggy. Teraz po obu stronach daszka wsunąć najpierw górny, a potem dolny języczek blokujący w prowadnice punktów mocowania (Rys. 33) i zablokować języczki wciskając je (Rys. 34). Ponownie wcisnąć do oporu dźwignię mechanizmu nożycowego (Rys. 35). W celu zdjęcia daszka zwolnić dźwignię mechanizmu nożycowego pod siedzeniem, a potem postępować zgodnie z opisem montażu, tylko w odwrotnej kolejności

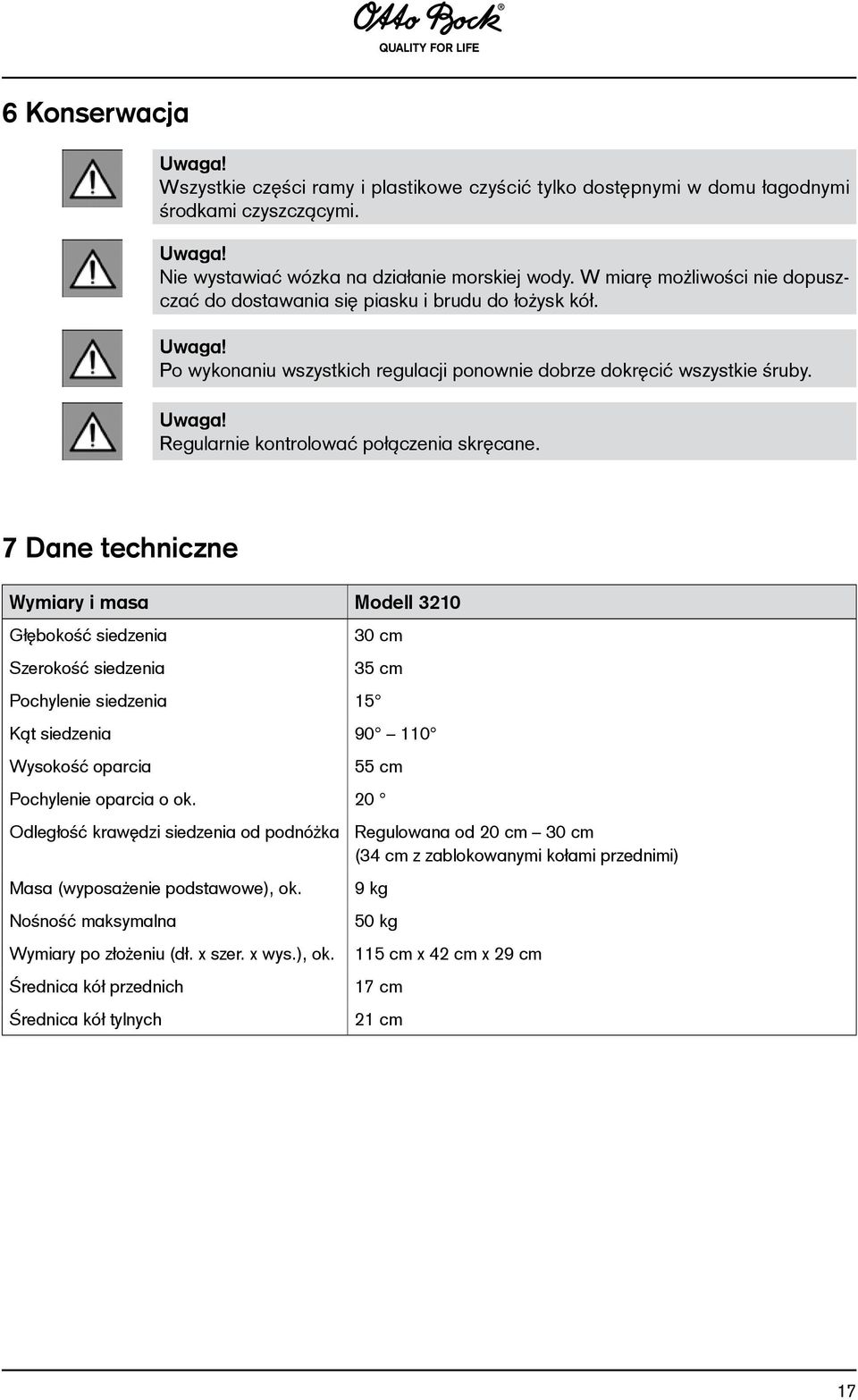

17 6 Konserwacja Uwaga! Wszystkie części ramy i plastikowe czyścić tylko dostępnymi w domu łagodnymi środkami czyszczącymi. Uwaga! Nie wystawiać wózka na działanie morskiej wody. W miarę możliwości nie dopuszczać do dostawania się piasku i brudu do łożysk kół. Uwaga! Po wykonaniu wszystkich regulacji ponownie dobrze dokręcić wszystkie śruby. Uwaga! Regularnie kontrolować połączenia skręcane. 7 Dane techniczne Wymiary i masa Modell 3210 Głębokość siedzenia Szerokość siedzenia 30 cm 35 cm Pochylenie siedzenia 15 Kąt siedzenia Wysokość oparcia 55 cm Pochylenie oparcia o ok. 20 Odległość krawędzi siedzenia od podnóżka Regulowana od 20 cm 30 cm (34 cm z zablokowanymi kołami przednimi) Masa (wyposażenie podstawowe), ok. Nośność maksymalna Wymiary po złożeniu (dł. x szer. x wys.), ok. Średnica kół przednich Średnica kół tylnych 9 kg 50 kg 115 cm x 42 cm x 29 cm 17 cm 21 cm 17

18 8 Ponowne użycie / Utylizacja 8.1 Wskazówki odnośnie powtórnego użycia Niebezpieczeństwo! Niebezpieczeństwo wskutek niewłaściwego stosowania. Obicie siedziska, które ma bezpośredni kontakt ze skórą, może w chwili korzystania z produktu przez kolejną osobę, stwarzać ryzyko natury funkcjonalnej, względnie higienicznej. Przed powtórnym użyciem, należy je wymienić. Produkt nadaje się do wtórnego użycia. Produkty wtórnego użycia podlegają podobnie jak używane maszyny i pojazdy szczególnemu obciążeniu. Cechy i osiągi nie mogą odbiegać od produktu nowego w takim stopniu, że zagrożone jest bezpieczeństwo pacjentów i ew. osób trzecich w trakcie użytkowania. Na podstawie obserwacji rynku i stanu techniki producent obliczył okres użytkowania produktu, przy stosowaniu go zgodnie z przeznaczeniem oraz przestrzeganiu wytycznych dotyczących serwisowania i konserwacji na okres 4 lat. Czas przechowywania u sprzedawcy lub płatnika nie zalicza się do tego okresu. Należy przy tym podkreślić, że produkt przy odpowiedniej pielęgnacji i konserwacji zachowuje swoją jakość przez znacznie dłuższy okres. W celu wtórnego użycia należy najpierw dokładnie wyczyścić i zdezynfekować dany produkt. Następnie musi on zostać sprawdzony przez autoryzowanego specjalistę pod kątem zużycia i uszkodzeń. Wszelkie zużyte części oraz komponenty niepasujące / nienadające się dla użytkownika należy wymienić. Plan serwisowania, informacje o częściach oraz dane dotyczące potrzebnych narzędzi należy pobrać z instrukcji serwisowania. 8.2 Wskazówki odnośnie utylizacji W przypadku utylizacji wszystkie komponenty produktu powinny zostać usunięte zgodnie z obowiązującymi w kraju przepisami o ochronie środowiska. 18

19 Návod k obsluze Ecco Buggy Obsah Strana 1 Všeobecné informace Předmluva Účel použití Oblast použití Odpovědnost za škodu Shoda CE Servis Bezpečnostní pokyny Význam symbolů v tomto návodu Všeobecné bezpečnostní pokyny Varovné a údajové štítky Stav při dodání a příprava k použití Možnosti nastavování a přizpůsobení Aretace řiditelných koleček Nastavení sklonu zádové opěrky Nastavení výšky podnožky Ovládání brzd Volitelné příslušenství Odkládací brašna max. 5 kg Pánevní pás Pětibodový pás Stříška Pokyny pro péči o výrobek Technické údaje Recirkulace / Likvidace Pokyny ohledně recirkulace vozíku Pokyny pro likvidaci

20 1 Všeobecné informace 1.1 Předmluva Zakoupením kočárku Eco Buggy jste se rozhodli pro kvalitní výrobek, který umožní vašemu dítěti mnohostranné využití pro každodenní potřebu. Předtím, než začnete Eco Buggy používat, tak si bezpodmínečně přečtěte kapitolu Vybalení a příprava k použití a Bezpečnostní pokyny. Tento návod k použití pečlivě uschovejte. V kapitole Příslušenství jsou představeny nástavbové díly kočárku Eco Buggy, které umožňují rozšíření oblasti použití a zlepšení jízdního komfortu tohoto kočárku. Pokud budete mít nějaké dotazy ohledně jeho použití nebo vyvstanou-li při jeho používání nějaké problémy, tak se obraťte na vašeho prodejce. Vyhrazujeme si právo na provedení technických změn ohledně verze kočárku popsané v tomto návodu k obsluze. 1.2 Účel použití Vybavení kočárkem Buggy pro tělesně postižené s polohovacím systémem je indikováno tehdy, když se musí zajistit přeprava dětí a mladistvých, kteří jsou neschopní chůze resp. mají omezení pohybu. Kočárek Eco Buggy je nutné kombinovat výhradně s volitelným příslušenstvím uvedeným v tomto návodu k obsluze. Za kombinace se zdravotnickými výrobky anebo příslušenstvím jiných výrobců, které nejsou součástí tohoto stavebnicového systému, nenese Otto Bock žádnou odpovědnost. 1.3 Oblast použití Eco Buggy se používá v případě neschopnosti chůze resp. silného omezení chůze v důsledku: ochrnutí ztráty končetiny vady nebo deformity končetiny kontraktur kloubů poškození kloubů jiných onemocnění 1.4 Odpovědnost za škodu Výrobce poskytne záruku na jakost výrobku pouze tehdy, pokud se výrobek používá podle stanovených podmínek a k předpokládaným účelům. Výrobce doporučuje používat a udržovat výrobek pouze v souladu s návodem k použití. Za škody způsobené použitím komponentů a náhradních dílů, které nebyly schváleny výrobcem, výrobce neručí. Opravy výrobku smí provádět pouze autorizovaní prodejci nebo výrobce. 20

21 1.5 Shoda CE Tento výrobek splňuje požadavky směrnice č. 93 / 42 / EHS pro zdravotnické prostředky. Na základě kritérií pro klasifikaci zdravotnických prostředků dle Přílohy IX této směrnice byl tento výrobek zařazen do Třídy I. Proto bylo prohlášení o shodě vydáno společností Otto Bock ve výhradní odpovědnosti dle Přílohy VII této směrnice. 1.6 Servis Servis a opravy výrobku Otto Bock smí provádět pouze autorizovaný odborný prodejce. V případě problémů se obraťte na vašeho prodejce, který tento výrobek seřizoval. Při opravách pak bude zajištěna dodávka výhradně originálních náhradních dílů Otto Bock. Váš autorizovaný odborný prodejce Otto Bock: 2 Bezpečnostní pokyny 2.1. Význam symbolů v tomto návodu Nebezpečí! Varovná upozornění na možné nebezpečí úrazu a poranění. Pozor! Varovné upozornění na možnost způsobení technických škod. Upozornění! Upozornění ohledně obsluhy zařízení. Upozornění! Upozornění pro servisní personál. Pozor! Nejprve si přečtěte návod k obsluze! 21

22 2.2 Všeobecné bezpečnostní pokyny Před použitím se nejprve seznamte s tím, jak se s výrobkem manipuluje a jak funguje. Pozor! Nejprve si přečtěte návod k obsluze! Před použitím se nejprve seznamte s tím, jak se s výrobkem manipuluje a jak funguje a nacvičte si jeho obsluhu. Nebezpečí! Eco Buggy se smí používat pouze na rovném a pevném podkladě. Nebezpečí! Překonávání schodů a zvedání kočárku se z bezpečnostních důvodů provádí za asistence dvou osob. Nebezpečí! Nerovnosti, schody a prahy přejíždějte s nakloněným podvozkem na zadní kola (nahoru táhněte kočárek pozpátku, dolů spouštějte kočárek pomalu vpřed). Nebezpečí! Vozík zvedejte pouze uchopením za pevné svařené nebo přišroubované díly: - trubka předního rámu nad předními kolečky - zadní osa - madla / posuvné třmeny Nebezpečí! Při jízdě do svahu a ze svahu držte kočárek oběma rukama za madla. Při jízdě napříč svahu by jinak mohlo dojít k přeprvácení kočárku na bok a při jízdě ze svahu by mohl kočárek ujet. Nebezpečí! Neodstavujte nikdy kočárek na svahu. Pokud by to přesto bylo nezbytné, tak by měl být zabržděný kočárek orientovaný směrem dozadu. Nebezpečí! Před opuštěním kočárku resp. před nástupem a výstupem pacienta musí být vždy brzdy zapnuté. Nebezpečí! Stupačka se nesmí používat jako pomůcka pro nástup a výstup. Nebezpečí! Maximální užitečná hmotnost kočárku Eco Buggy je 50 kg. Nebezpečí! Poškození vlivem předmětů ležících na pomůcce. Pokud se tyto zdravotní pomůcky přepravují ve složeném stavu, tak může dojít vlivem hmotnosti předmětů, které na nich leží, k deformaci pomůcky a následně i potížím při jejím rozkládání. Proto na složenou rehabilitační pomůcku nikdy nepokládejte žádné těžké předměty. Nebezpečí! Před použitím Eco Buggy se musí obě pojistky proti složení zaaretovat. 22

23 Nebezpečí! Před použitím kočárku se musí podnožka zavřít a zajistit, protože by mohlo jinak dojít k ohnutí přední části rámu. Nebezpečí! Zavěšením těžkých tašek může mimo jiné dojít k negativnímu ovlivnění stability. Nebezpečí! Nenechte dítě v kočárku nikdy bez dozoru. Ani když je zajištěné pomocí pásů a když jsou brzdy zabržděné. Nebezpečí! Použití vašeho výrobku Otto Bock jako sedačky při přepravě v automobilu schváleném pro přepravu TP. Tam, kde je to možné, by měli cestující během jízdy ve voze schváleném pro přepravu tělesně postižených používat sedačky nainstalované ve vozidle a příslušné bezpečnostní systémy. Jen tak jsou cestující v případě nehody optimálně chráněni. Pokud se použijí bezpečnostní prvky nabízené firmou Otto Bock a použijí se vhodné upoutávací systémy, tak se může Eco Buggy používat jako sedačka při přepravě ve vozech schválených pro přepravu TP. Bližší informace ohledně toho najdete v našem návodu k obsluze Použití invalidního vozíku / podvozku nebo kočárku jako sedačky při přepravě ve vozech schválených pro přepravu TP, obj. č.: 646D Varovné a údajové štítky Štítek Význam A Typové označení B Objednací číslo výrobce D C B A C C Maximální užitečná hmotnost (viz kap. Technické údaje ) D Údaj o výrobci / adresa / země původu E Výrobní číslo D E F G F Datum výroby G CE značka bezpečnost výrobku je v souladu se směrnicemi EU 23

24 3 Stav při dodání a příprava k použití V originálním obalu jsou obsaženy následující komponenty (viz obr. na titulní straně): Složený kočárek s přiloženou podnožkou Návod a potřebné nářadí Příslušenství dle objednávky Upozornění! Při montáži podnožky postupujte dle kap. Nastavení výšky podnožky (obr. 14). Při rozkládání kočárku postupujte následovně: Nejprve odstraňte veškeré pásky na obalu nebo přepravní pojistky (obr. 1). Uchopte kočárek za madla (obr. 2) a rozevřete jej co nejvíce (obr. 3 a 4)

25 Zaaretujte pojistku proti složení na pravé i na levé straně tak, že uchopíte kočárek za madlo a za příslušnou část předního rámu (obr. 5) a mírným tlakem jej stiskněte směrem k podlaze. Pozor! Zkontrolujte, zda jsou obě pojistky proti složení zavřené (obr. 6). Za účelem rozložení nůžek stiskněte páčku skládání (obr. 7) až nadoraz. Otočte podnožku (obr. 8) zvnějšku dovnitř a sklopte stupačku dolů. Nejprve zasuňte očko se špičkou do oválné díry a pak jej posouvejte bočně, dokud se aretační čep nezaaretuje Pozor! Před použitím Eco Buggy musí být stupačka zavřená a zaaretovaná, poněvadž by jinak mohlo dojít k prohnutí přední části rámu. Pozor! Nebezpečí sevření: Nedržte vozík za jiné pohyblivé díly, než jak je popsáno, zejména pak u nůžkového mechanizmu. 25

26 Při skládání kočárku postupujte následovně: Nastavte zádovou opěrku do přední polohy (obr. 9). Uvolněte aretaci pod stupačkou (obr. 10) a rozpojte desku stupačky Odklopte stupačky ven tak, aby byly umístěné vedle předních koleček (obr. 11). Zatáhněte za nůžky pod sedadlem (obr. 12) Otevřte pojistky proti složení na levé i na pravé straně přední části rámu (obr. 13). Nyní postupujte v opačném pořadí, než jak je popsáno v kapitole Rozložení

27 4 Možnosti nastavování a přizpůsobení 4.1 Aretace řiditelných koleček (obr. 11) Za účelem aretace řiditelných koleček posuňte červenou aretaci nahoru. Za účelem otevření posuňte aretaci dolů. 4.2 Nastavení sklonu zádové opěrky (obr. 9) Nejprve povolte křídlaté matice, sklon zádové opěrky lze nastavovat plynule. Potom křídlatou matici opět utáhněte. Nebezpečí! Pokud byste prováděli nastavování kočárku při zatížení, tak dbejte na to, aby se sklon zádové opěrky nastavoval kontrolovaně tzn. že si můžete pomáhat např. podpíráním stehnem a křídlaté matice jsou částečně utažené. Náhlým nakloněním zádové opěrky při zatížení může dojít k převrácení kočárku. 4.3 Nastavení výšky podnožky (obr. 14) Podnožku lze nastavit směrem nahoru a dolů pomocí šroubů v rastru 2 cm. K povolení a utažení šroubů potřebujete křížový šroubovák, který není součástí dodávky. 4.4 Ovládání brzd (obr. 15) Za účelem zapnutí brzd stiskněte ovládací páčku špičkou nohy směrem dolů. Za účelem vypnutí brzd stiskněte ovládací páčku špičkou nohy směrem nahoru. Pozor! Pro zajištění bezpečného účinku brzd vždy zapněte obě brzdy

28 5 Volitelné příslušenství Všechny díly příslušenství musí nainstalovat odborný personál, pokud nebyly ještě nainstalovány výrobcem. Přesto zde pro lepší pochopení uvádíme několik pokynů pro montáž určených pro odborný personál. 5.1 Odkládací brašna (obr. 16) max. 5 kg Odkládací brašna je přišroubovaná na přední části rámu vlevo a vpravo a na zadní části rámu je připevněná pomocí druků. Brašna se může plnit zepředu pod sedadlem a zezadu. 5.2 Pánevní pás (obr. 17) Eco Buggy je standardně vybaven jednoduchým pánevním pásem. Za účelem otevření stiskněte plastové jazýčky přezky a pás rozepněte. Za účelem zavření zasuňte plastové jazýčky do přezky tak, aby bylo slyšet zacvaknutí zámku. Potom se nastaví délka pásu pomocí nastavovacích spon Pětibodový pás (obr. 18) Pětibodový pás je volitelné příslušenství. Zajišťuje značně větší fixaci a tím i bezpečnost sedu než pánevní pás. Sestává z ramenních pásů s ramenními pelotami, z pánevního pásu a středové fixace. a) Montáž pětibodového pásus Zkontrolujte, zda jsou dodané díly kompletní (obr. 18): 1 x pětibodový pás, 2 x ramenní pelota, 2 x šrouby M5x40, 2 x distanční držák, 2 x U-podložky, 1 x upevňovací objímka Sejměte pánevní pás: Vyvlékněte přezku z pásu (obr. 19) a vytáhněte pás z polstrování zádové opěrky. Upevnění pásu v pánevní oblasti: Odšroubujte šroub s čočkovou hlavou M5x35. Pomocí přiložených šroubů, podložek a distančních kusů upevněte pánevní poutka pětibodového pásu (obr. 20). 28

29 Upevnění pásu v oblasti ramen: Navlečte ramení kusy na pětibodový pás (obr. 21). Přidržte sponu dle obr. 22 a provlečte ji výřezem v zádové opěrce (obr. 23, poz. A). Postupujte takto na obou stranách. Provlečte látková poutka ramenní peloty příslušnými zářezy v zádové opěrce umístěné pod nimi (obr. 23, poz. B). Zapněte ramenní pás za zádovou opěrkou na obou stranách (obr. 24/25). B A C

30 24 25 Upevnění pásu v oblasti sedu: Provlečte poutko středové fixace shora výřezem v ploše sedu (obr. 26). Za účelem upevnění provlečte přidržovací přezku pod plochou sedu poutkem a zapněte ji (obr. 27). Nyní je montáž pásu hotová (obr. 28)

31 b) Nástup: Rozepněte přezku pánevního pásu (obr. 29). 29 c) Nastavení pánevního pásu: Pro nastavení délky použijte čtyři nastavovací spony pánevního pásu a ramenních pásů (obr. 30). Pro optimální nastavení výšky ramenních pásů použijte zářezy v potahu zádové opěrky (obr. 23, poz. C). Rozpojte upevnění ramenních pásů, zvolte výšku, provlékněte pás dvěma výřezy v čalounění zádové opěrky a opět zapněte upevnění pásu (obr. 31). Také středové upevnění je v případě potřeby možné navléknout ve dvou polohách: Za tím účelem otevřete a sejměte přidržovací sponu pod plochou sedu, navlékněte středovou fixaci vhodným výřezem a opět upevněte přidržovací sponu pod plochou sedu (obr. 26/27)

32 5.4 Stříška Síťka ve stříšce umožňuje stálý dohled a kontakt s osobou v kočárku. Postup montáže/demontáže stříšky je následující: Nejprve roztáhněte skládací nůžky pod sedem (obr. 32), aby se uvolnilo napětí v rámu kočárku. Nyní nasuňte aretační jazýčky na obou stranách stříšky do vodicích drážek (obr. 33) tak, že nejprve nasouváte horní a pak dolní jazýček, a potom zaaretujte aretační jazýčky zamáčknutím dolů (obr. 34). Zatlačte skládací nůžky opět až nadoraz (obr. 35). Za účelem vyjmutí stříšky povolte skládací nůžky pod sedem. Nyní postupujte v opačném pořadí než při montáži

33 6 Pokyny pro péči o výrobek Pozor! Čistěte všechny díly rámu a plastové díly pouze běžnými domácími čisticími prostředky. Pozor! Nepoužívejte výrobek ve slané vodě. Zamezte dle možnosti domu, aby se dostal písek nebo nějaké nečistoty do uložení kol. Pozor! Po dokončení nastavení povolené šroubové spoje opět dobře utáhněte. Pozor! Provádějte pravidelnou kontrolu šroubových spojů. 7 Technické údaje Rozměry a hmotnost Model 3210 Hloubka sedu Šířka sedu 30 cm 35 cm Sklon sedu 15 Úhel sedu Výška zádové opěrky 55 cm SKlon zádové opěrky o cca. 20 Vzdálenost od hrany sedu k podnožce Hmotnost (základní vybavení) cca. max. celková užitečná hmotnost Rozměry složeného kočárku (DxŠxV) cca. Průměr koleček vpředu Průměr koleček vzadu nastavitelné od 20 cm 30 cm (34 cm se zaaretovanými předními koly) 9 kg 50 kg 115 cm x 42 cm x 29 cm 17 cm 21 cm 33

34 8 Recirkulace / Likvidace 8.1 Pokyny ohledně recirkulace vozíku Nebezpečí! Nebezpečí v důsledku neodborného používání. Polstrování sedu, které se dostane do přímého kontaktu s pokožkou, může při nošení ortézy jinou osobou představovat funkcionální resp. hygienická rizika. V případě recirkulace se musí polstrování vyměnit. Tento produkt je vhodný k recirkulaci. Produkty určené k recirkulaci podléhají podobně jako použité stroje nebo vozidla zvláštním podmínkám. Jejich vlastnosti a parametry nesmí být změněny do té míry, že by během jejich životnosti mohlo dojít k ohrožení bezpečnosti pacientů popř. třetích osob. Na základě sledování trhu a stavu techniky kalkuloval výrobce dobu používání tohoto produktu za předpokladu, že se bude používat k určenému účelu a že bude dodržován předepsaný servis a údržba, na 4 roky. Doba uskladnění produktu u odborného prodejce nebo u pojišťovny se do této doby nepočítá. Přitom je nutné zdůraznit, že v případě provádění příslušné péče a údržby je tento produkt schopný fungovat spolehlivě i po delší dobu, než je tato. Za účelem recirkulace je nutné příslušný produkt nejprve řádně očistit a vydezinfikovat. Potom je nutné nechat zkontrolovat autorizovaným odborníkem jeho stav z hlediska opotřebení a poškození. Jakékoli opotřebené a poškozené díly jakož i komponenty, které nebudou pro nového uživatele vhodné nebo použitelné, je nutné vyměnit. Plán servisních prohlídek, podrobné informace a údaje ohledně potřebného nářadí jsou uvedeny v servisním návodu. 8.2 Pokyny pro likvidaci V případě likvidace je nutné likvidovat výrobky podle platných předpisů pro ochranu životního prostředí platných v dané zemi. 34
