1 B I O M E C H A N I C K É H O D N O C E N Í S P R I N T U ZÁVĚREČNÁ ZPRÁVA Z HALOVÉHO M I S TROVSTVÍ ČR V ATLETICE MUŽŮ A ŽE N Praha Hala Otakara Jandery ve Stromovce Analyzované disciplíny: 60 m mužů a žen 60 m překážek můžu a žen 1

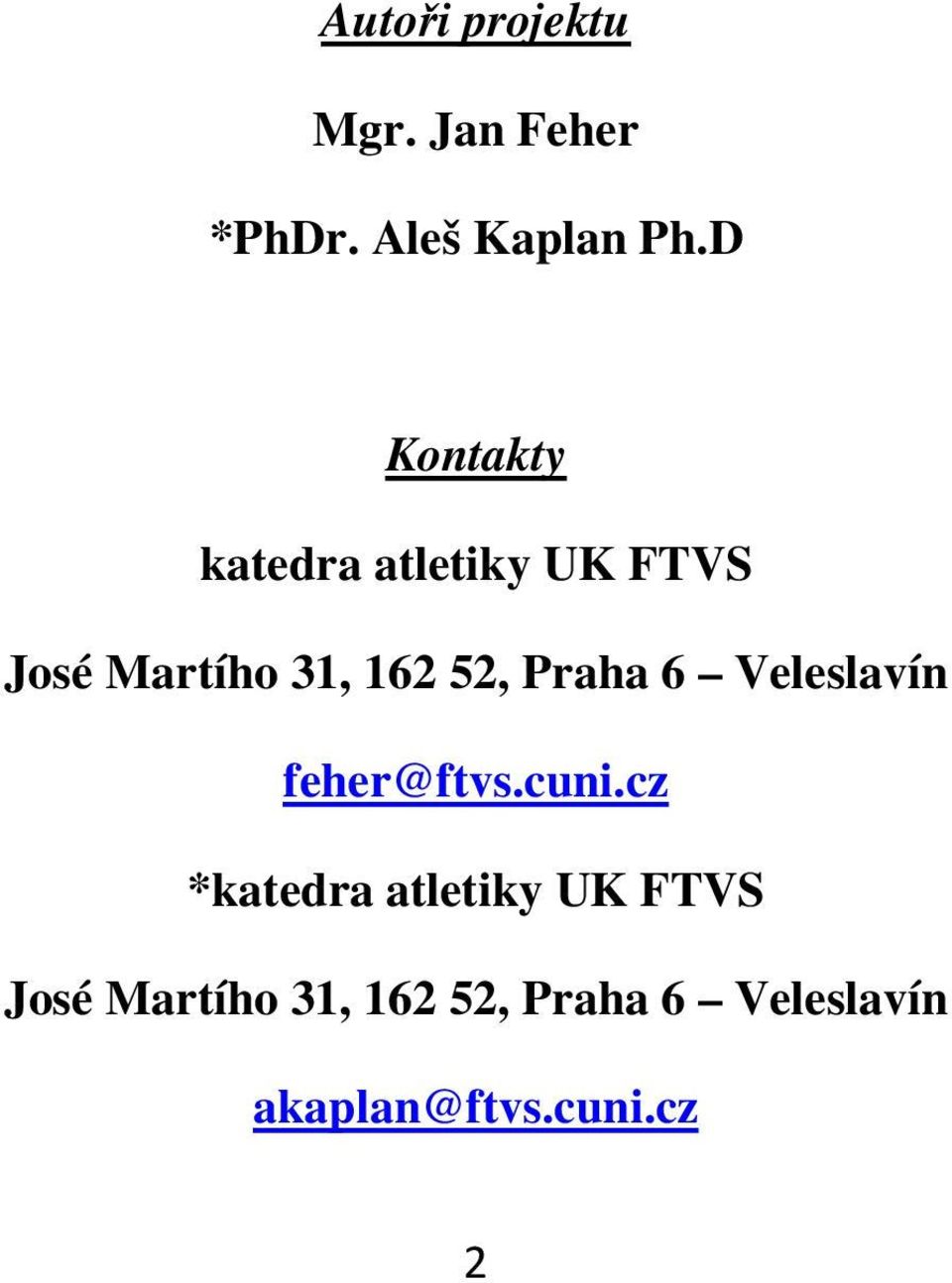

2 Autoři projektu Mgr. Jan Feher *PhDr. Aleš Kaplan Ph.D Kontakty katedra atletiky UK FTVS José Martího 31, , Praha 6 Veleslavín feher@ftvs.cuni.cz *katedra atletiky UK FTVS José Martího 31, , Praha 6 Veleslavín akaplan@ftvs.cuni.cz 2

3 Úvod Během let byly na území České republiky prováděny analýzy sprinterských disciplín firmou CASRI, která na těchto analýzách spolupracovala s katedrou atletiky UK FTVS, pod vedením Dr. Hlíny. Trenéři a závodníci tak měli možnost získat zpětnovazebné informace z absolvovaných závodů. Díky těmto informacím mohli upravovat své tréninkové plány a odstraňovat případné technické nedostatky. Od roku 2007 se tyto analýzy neprovádějí a závodníci a jejich trenéři tak ztrácejí možnost analýzy svého výkonu v důležitém závodě. Naším záměrem je obnovit tradici biomechanických analýz na našem území a poskytovat tak trenérům a závodníkům biomechanická data. Jedná se o pilotní projekt, ve kterém testujeme nové materiální a softwarové vybavení. Jedná se hlavně o fotoaparáty CASIO Exilim High Speed, schopné pořizovat videozáznam s vysokou frekvencí (v případě našeho projektu jsme pořizovali videozáznam o frekvenci 240 snímků/vteřinu). Důležitou změnou oproti analýzám prováděným v minulých letech je využití softwarového programu Dartfish. Tento program výrazně urychluje a usnadňuje práci s videozáznamem. Díky tomu bylo možné poprvé poskytnout biomechanická data všech zúčastněných závodníků ve sledovaných disciplínách. V letech byly uveřejňovány pouze analýzy účastníků finálových běhů a závodníci, kteří se neprobojovali do finále tak ztratili možnost získat časovou analýzu svého výkonu. Na tento projekt bychom rádi navázali i v budoucnosti analyzováním dalších závodů a disciplín a rozšířili tak své zkušenosti a pole působnosti. Metodika pořizování videozáznamu pro následnou biomechanickou analýzu Záznamy všech běhů na 60 m a 60 m překážek mužů i žen byly pořízeny pomocí fotoaparátů Casio. Byl použit jeden fotoaparát Casio Exilim HF-25 a dva fotoaparáty Casio Exilim EX-ZR100. Zmíněné fotoaparáty natáčely všechny běhy o frekvenci 240 snímků/vteřinu (1 snímek odpovídá časovému údaji o hodnotě 0,00417 sec). Obrázek 1 znázorňuje fotoaparát Casio Exilim EX-ZR-100. Obrázek 1 Použitý fotoaparát při vysokofrekvenčním natáčení Fotoaparáty snímaly ohnisko startovního výstřelu a následně průběh celé závodní tratě. Záblesk výstřelu startovací pistole byl považován za počátek časového signálu okamžik, od kterého se 3

4 rozebíhá časová osa. Z důvodu zajištění stability kamer a tedy co největší kvality videozáznamu, byly kamery připevněny na stativy s trojcestnou hlavou. První kamera byla umístěna kolmo na 10m linii. Obrázek 2 ukazuje výhled z místa, kde se nacházela kamera číslo (dále jen č.) 1. Z kamery č. 1 byly odečítány časy průběhu 10m linií. Časy průběhu 20m linií byly vyhodnoceny porovnáváním videozáznamu pořízeného kamerou č. 1 a č. 2 Obrázek 2 Výhled z místa umístění kamery č. 1 START 10m linie 20m linie Kamera č. 2 byla umístěna zhruba 1,5 m ve směru běhu od linie označující vzdálenost 30 m. Kamera byla posunuta kvůli potřebě zaznamenat výstřel ze startovací pistole. Při umístění kamery kolmo na 30m linii by z technických důvodů (výhledu bránil opěrný sloup, který je znázorněn na Obrázku 3) nebylo možné zaznamenat startovní výstřel, který je pro samotnou analýzu velmi důležitý. Z videozáznamu pořízeného kamerou č. 2 byl odečten čas průběhu 30m linií. Porovnávání videozáznamu z kamery č. 1 a č. 2 byly určeny časy průběhu 20m linií. Obdobně byly určeny časy průběhu 40m linií, které byly určeny porovnáváním videozáznamu z kamery č. 2 a č. 3. Obrázek 3 Pohled na umístění kamery číslo 2 4

5 Umístění kamery č. 2 Sloup bránící výhledu na startéra 30m linie Umístění kamery č. 3 bylo ovlivněno opěrným sloupem, který bránil zaznamenání startovního výstřelu. Nicméně bylo využito stočeného kobercového pásu, který se nacházel v prostoru potřebném pro umístění kamery. Stočený kobercový pás byl dostatečně vysoký a měl dostatečný průměr pro umístění stativu s kamerou. Pás byl posunut od stěny a zhruba do místa kolmého průmětu 50m linie. Obrázek 4 znázorňuje zmíněný kobercový pás. Obrázek 4 Kobercový pás využitý jako podklad pro stativ s kamerou číslo 3 5

6 Sloup bránící ve výhledu Startovní linie a pozice startéra Kobercový pás Směr posunutí kobercového pásu Obrázek 5 byl pořízen z místa, kde byla umístěna kamera č. 3. Z této kamery byly odečteny časy průběhu 50m linií. Porovnáním videozáznamu kamery č. 2 a č. 3 byly stanoveny průběhy 40m linií Obrázek 5 Výhled z místa, kde byla umístěna kamera č. 3 50m linie 6

7 Obrázek 6 zachycuje panoramatický pohled na 60m rovinku a římsu, na které byly umístěny stativy s fotoaparáty. Aby linie označující 10m úseky, byly dobře patrné, bylo nutné značky zvýraznit přelepením bílou tejpovací páskou. Došlo tak ke zvýraznění a zlepšení viditelnosti značek na natočeném videozáznamu a tudíž k snazšímu odečítání času a určování momentu protnutí zmíněných linií. Obrázek 6 Panoramatický pohled na 60m rovinku a římsu, na které byly umístěny jednotlivé kamery CÍL Římsa Kamera č.3 Kamera č.2 Kamera č.1 Pozice startéra START 50m linie 30m linie 10m linie 7

8 Zpracování a vyhodnocování pořízeného videozáznamu Pořízený videozáznam byl analyzován a vyhodnocován pomocí softwarového programu Dartfish. Důležité bylo rozklíčování časové osy. Program Dartfish počítá na každý zobrazený snímek videozáznamu 0,033 sec. Námi analyzovaný videozáznam byl pořizován o frekvenci 240 snímků/vteřinu, tudíž na jeden snímek připadá 0,00417 sec. Výsledný čas bylo tedy nutné přepočítávat pomocí vzorce v programu Excel. Za bod, kdy se rozbíhá časová osa je brán moment záblesku (kouře) ze startovací pistole. Následující časy průběhů desetimetrovými liniemi byly odečítány z pořízených videozáznamů. Čas průběhu cílem byl převzat z oficiálních výsledků MČR. Vždy je velmi problematické určení správného snímku, na kterém poprvé došlo k protnutí sledovaného místa. Diskutabilní může být otázka správného určení snímku z hlediska stopáže. Logicky z toho vyplývá, že čím je vyšší frekvence pořizovaného videozáznamu, tím bude výskyt chyb nižší. V atletice se využívá vyhodnocování s přesností na 0,01 sec. Cílové kamery jsou často schopny vyhodnocovat s větší přesností (0,001 sec) a výsledný čas se vždy zaokrouhluje směrem nahoru na celé setiny. Získané výsledky byly přehledně uspořádány do tabulek. V případě hladkých běhů na 60 m byly naměřené výsledky v tabulce porovnány s modelovými mezičasy. Zmíněné modelové mezičasy byly z práce Moravce (1990). Rozdíly mezi modelovým a skutečně naměřeným časem můžou ukazovat na určitý nedostatek ve struktuře výkonu, např. špatnou fázi akcelerace. Tento fakt může napomoci trenérům a závodníkům při koncipování tréninku. Je však nutné si uvědomit, že modelové časy převzaté z práce Moravce (1990) jsou již několik let zastaralé a během doby od uveřejnění těchto modelových mezičasů mohlo dojít ke změně struktury sprinterského výkonu. Časy uvedené ve výsledných tabulkách jsou uvedeny s přesností na 0,01 sec. Z videozáznamu jsme však získali časy s přesností na 0,00417 sec. Časy zobrazené v tabulce jsou tedy zaokrouhlené a to aritmeticky zaokrouhlené. V tabulkách jsme se rozhodli neuvádět dosaženou rychlost. Domníváme se, že tento údaj není podstatný pro závodníky a trenéry a navíc se dá velmi snadno z uveřejněných dat vypočítat. Neuvádíme ani počty kroků v jednotlivých úsecích a následně vypočítanou frekvenci kroků. Preferovali jsme aktuálnost uveřejněných výsledků, a proto jsme se rozhodli neuveřejňovat data, která si případný zájemce může sám zpracovat z uveřejněného videozáznamu. Poděkování Závěrem bychom rádi poděkovali za výraznou pomoc, bez které bychom nebyli schopni projekt realizovat. Jedná se o následující osoby: - Ing. Stanislavu Ježkovi zástupci firmy Dartfish pro ČR za poskytnutí softwaru Dartfish team pro 5.5 a za pomoc při umísťování videozáznamů na webové stránky, - firmě Fast ČR Andree Kroužkové a Pavlu Novákovi (oficiální dovozce výrobků Casio pro ČR) za zapůjčení jednoho kusu fotoaparátu Casio Exilim EX-ZR100, - Mgr. Aleši Tvrzníkovi z firmy CASRI za pomoc s modelovými výkony, - Mgr. Václavu Fišerovi a PaeDr. Ladislavovi Kárskému za umožnění natáčení na halovém MČR mužů a žen, - Ondřeji Bendovi za zapůjčení jednoho kusu fotoaparátu Casio Exilim EX-ZR100, - Kateřině Plíhalové za pomoc při natáčení během halového MČR mužů a žen. 8
