Protipovodňová. opatření na ochranu hlavního města Prahy

Transkript

1 Protipovodňová opatření na ochranu hlavního města Prahy aneb jak jsme navázali na práci našich předků Ondřej Pytl strana 1

2 strana 2 Praha 1824, Q 100 Bradáč záznam výšek hladin od roku Hydrografická komise Království českého

3 1994 zadání modelu 1997 zahájení přípravy protipovodňových op. Model Kaskáda hydrogramy Q kulm1981 ~ Q 1-5, Q kulm1954 ~ Q a Q kulm1890 ~ Q 100 Povodňový model Prahy (1D+) mapy hloubek, mapy rozlivů, střední průřezové rychlosti strana 3 Q N = m 3 /s, bezpečnostní rezerva 60 cm

4 Etapa Staré Město, Josefov Smetanovo nábřeží při cvičení Voda 2005 Hrazení průjezdu na náplavku Hollar strana 4

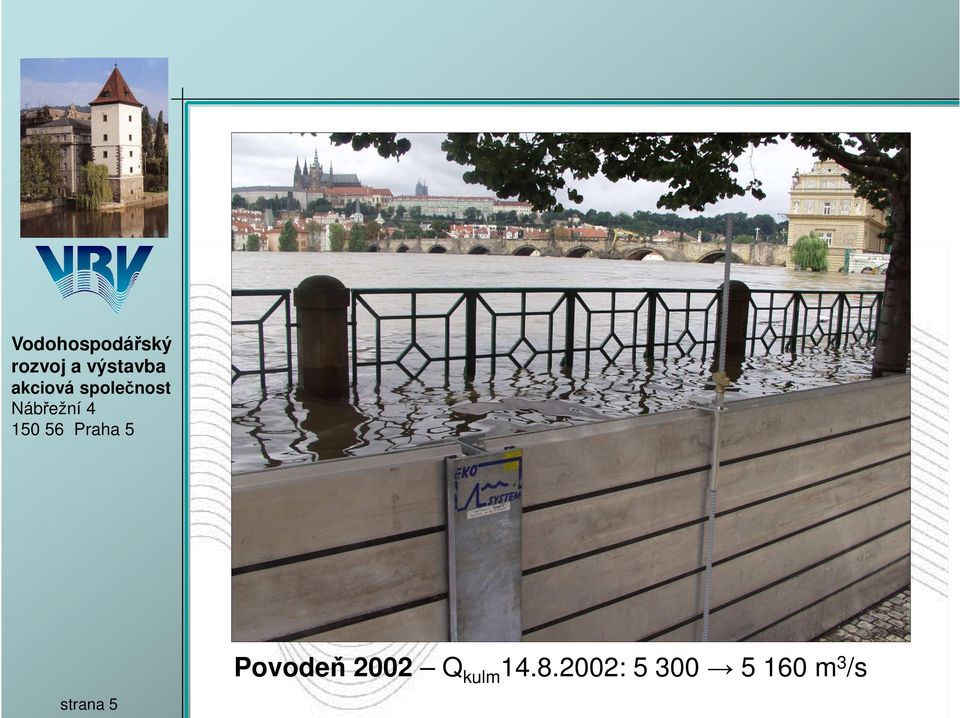

5 Povodeň 2002 Q kulm : m 3 /s strana 5

6 Q N = Q kulm 2002, bezpečnostní rezerva 30 cm 1D+ model 2D, a to i pro proudění podzemní vody strana 6

7 Etapa 0002 Malá Strana a Kampa strana 7

8 Povodňový uzávěr ústí Čertovky délka 23,5 m výška 4,9 m hmotnost 45 tun výška mobilního hrazení 3 m strana 8

9 Změna řečiště Vltavy na Maninách : zkrácení řečiště o 1100 m náklady 30,5 mil. korun přesunuto 2,5 mil. m 3 zemin zřízeno m 3 břehových zdí a m 2 dlažeb strana 9

10 Etapa 0003 Karlín, Libeň Libeňské přístavy povodňová čerpací stanice: celkový výkon 20 m 3 /s vzpěrná vrata přístavu: šířka 12 m, hrazená výška 10,9 m vzpěrná vrata Rokytky: šířka 10 m, hrazená výška 9,1 m strana 10

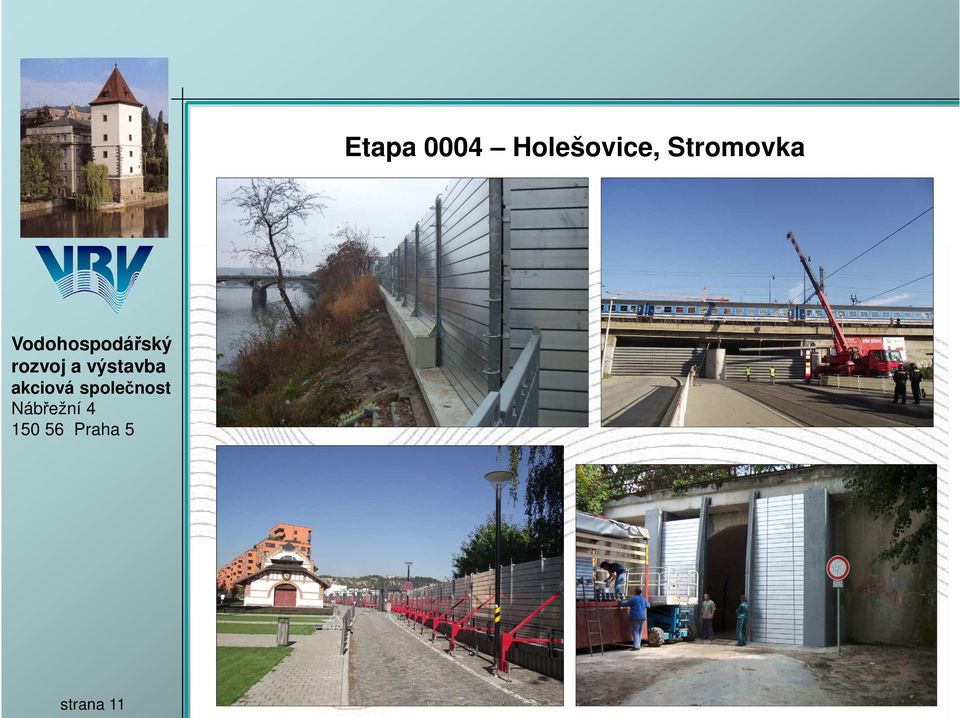

11 Etapa 0004 Holešovice, Stromovka strana 11

12 Etapa 0005 Výtoň, Podolí, Smíchov Janáčkovo nábřeží na Smíchově Navýšený terén u bývalé Podolské celnice strana 12

13 Etapa 0008 protipovodňová opatření Modřany strana 13

14 Etapa 0006 Zbraslav, Radotín Protipovodňová zídka v Radotíně Prefabrikovaná stěna na Zbraslavi strana 14

15 Etapa 0007 Troja Zemní hráz výšky až 8,9 m strana 15 Protipovodňová zeď s přísypem

16 Etapa 0007 Troja, část 21 Zkapacitnění Šáreckého potoka strana 16

17 Etapa 0006 Zbraslav, Radotín, část 22 Velká Chuchle Etapa 0007 Troja, část 14 Troja městský okruh strana 17

18 Historie pražské kanalizace 1872 ustaven Komitét pro řešení kanalizačních otázek 1884 Zastupitelstvo Prahy vyhlásilo soutěž na generelní projekt řešení pražské kanalizace 1888 založena kanalizační kancelář 1891 předložen návrh dr. Hobrechta a Ing. Kaftana x Ing. Václavka a Ing. Ryvoly pro posouzení návrhů přizván William Heerlein Lindley 1893 byla Lindleyem předložena průvodní zpráva ke generelnímu projektu včetně grafických příloh Čeněk Gregor W. H. Lindley strana 18

19 rozdělení soustavy na oblasti A a B každá z oblastí se člení a 2 výšková pásma provoz do hladiny 2 m nad normálem (Q 2 -Q 5 ) protipovodňové uzávěry strana 19 kanalizační síť k roku 1911

20 strana 20

21 Opatření na kanalizaci 112 hradidlových komor ks uzávěrů a 77 ks zpětných klapek 10 stabilních povodňových čerpací stanic o celkovém výkonu 8200 l/s 15 čerpacích míst pro nasazení mobilních čerpadel o celkovém výkonu 3500 l/s strana 21

22 Hradidlová komora s mobilním čerpadlem strana 22
