1 Město Husinec HUSINEC - PROTIPOVODŇOVÁ OPATŘENÍ PD k ÚŘ HYDROPROJEKT CZ a.s. ODŠTĚPNÝ ZÁVOD ČESKÉ BUDĚJOVICE z.č Srpen 2011

2 Husinec protipovodňová opatření PD k UŔ 2 A. Textová část Identifikační údaje stavby Základní údaje stavby a projektované kapacity Výchozí podklady Členění stavby Vazby na okolní výstavbu a související investice Termíny zahájení a dokončení stavby Zkušební provoz Charakteristika území stavby Návrh technického řešení... 7 Zdůvodnění stavby a jejího umístění... 7 SO 01 Nová zeď plotové centrum... 7 SO 02 - Rozšíření koryta - pravobřežní berma- plotové centrum... 7 SO 03 - Rozšíření koryta - levobřežní berma tábořiště... 7 SO 04 - Zemní hrázka a pravobřežní berma hřiště... 7 SO 05 - Nová zeď s navýšením stávající (pravý břeh most-hřiště)... 7 SO 06 - Prohloubení koryta a klapkový jez... 8 SO 07 Opatření v areálu Jihokovu... 8 SO 08 - Nová zeď (pravý břeh náhon most)... 8 SO 09 - Rozšíření koryta - pravobřežní berma (pravý břeh na ostrově)... 9 SO 10 Opatření na kanalizační síti... 9 Spodní stavba SO 01, 04, PS 01 mobilní čerpací jednotka (společná pro obě stavby) 9 Hydrotechnické výpočty a hydrologické údaje Provedené průzkumné práce Podzemní vedení Seznam dotčených práv Péče o životní prostředí Bezpečnost a ochrana zdraví Příprava pro výstavbu Odolnost a zabezpečení z hlediska PO a CO Staveniště a provádění stavby... 14

3 Husinec protipovodňová opatření PD k UŔ Orientační náklady B. Výkresová část 1. Přehledná situace 1 : Celková situace stavby 1 : Situace stavby a zájmového území 1 : (a-c) 4. Vzorové řezy navrhovaných opaření schema 1 : 200 / 1 : 200 (a-b) C. Doklady

4 Husinec protipovodňová opatření PD k UŔ 4 A. Textová část 1. Identifikační údaje stavby Název stavby : Husinec-protipovodňová opatření Místo stavby Úřad Charakter stavby Investor Hydrologické pořadí Zpracovatel dokumentace Stupeň dokumentace : Husinec : Prachatice : novostavba Datum zpracování : srpen 2011 : Město Husinec Náměstí Republiky 59/I, Husinec : č.h.p řeka Blanice na území města Husinec : Hydroprojekt a.s. o.z. České Budějovice Zátkovo nábřeží 7, České Budějovice : projekt pro územní řízení 2. Základní údaje stavby a projektované kapacity Cíl investice je obsažen v názvu stavby tj. protipovodňová opatření. V souladu s předcházející studií (Studie PPO Husinec zpracovatel VH-Tres s.r.o Č. Budějovice 06/2010) se rozhodlo město realizovat variantu ochrany města na návrhový průtok vody Q Ochrana území města bude realizována kombinací aktivního (prohráby, rozšíření koryta vytvořením bermy, pohyblivý jez..) a pasivního přístupu (ochranné zdi, hrázky..). Navržená PPO chrání město Husinec do úrovně Q 50 s bezpečnostním převýšením do Q 100. Míra zabezpečenosti vychází z návrhu výše uvedené studie byla zvolena s ohledem na velikost lokality, stav stávajícího koryta a i okolní konfiguraci terénu. Z hlediska priorit je nutné nejprve provést aktivní opatření a následně nebo v souběhu pasivní. Navrženou úroveň dna u řeky je nutné následně udržovat. Aktivní opatření pomáhají snižovat i přes zkoncentrování průtoků do Blanice výšku pasivních prvků a bez jejich výstavby nelze ochranu města zrealizovat.

5 Husinec protipovodňová opatření PD k UŔ 5 3. Výchozí podklady Smlouva o dílo Vyjádření správců podzemních sítí Mapové podklady (mapa DTM, 1:10000) Studie PPO Husinec zpracovatel VH-Tres s.r.o Č. Budějovice 06/2010 Provozně technická evidence toku Blanice zapůjčená Povodím Vltavy s.p. závod Horní Vltava Místní šetření a údaje objednatele Záznamy z výrobních výborů Fotodokumentace 4. Členění stavby SO 01 SO 02 SO 03 SO 04 SO 05 SO 06 SO 07 SO 08 Nová zeď plotové centrum Rozšíření koryta - pravobřežní berma- plotové centrum Rozšíření koryta - levobřežní berma -tábořiště Zemní hrázka a pravobřežní berma - hřiště Nová zeď s navýšením stávající (pravý břeh mosthřiště) Prohloubení koryta a klapkový jez Opatření v areálu Jihokovu Nová zeď (pravý břeh náhon most) SO 09 Rozšíření koryta - pravobřežní berma (pravý břeh na ostrově) SO 10 Technologická část PS 01 Opatření na kanalizační síti mobilní čerpací jednotka (společná pro obě stavby) 5. Vazby na okolní výstavbu a související investice Nejsou. V rámci investice dojde k úpravě stávajících a výstavbě nových sítí, které jsou zasaženy navrhovanými opatřeními přeložky směrové i výškové úpravy nivelet sítí. Tyto jsou součástí jednotlivých stavebních objektů. Dále v rámci realizace opatření

6 Husinec protipovodňová opatření PD k UŔ 6 uvnitř areálu Jihokovu bude náhradou za zábor ploch a budov realizovány nové objekty uvnitř areálu. Tyto objekty jsou součástí realizace PPO. Při realizaci spodní stavby nezbytně dojde ke kontaktu stavby se stávajícími stromy část bude nutno odstranit, část bude možno zachovat. Rozsah kácení bude upřesněn v dalším stupni PD. Případné zásahy do korun či kořenového systému musí zhotovitel provést šetrným způsobem vždy ve spolupráci s odbornou zahradnickou firmou. 6. Termíny zahájení a dokončení stavby Termíny zahájení a dokončení stavby budou uvedeny v podmínkách veřejné zakázky, jež zpracovává investor stavby. 7. Zkušební provoz Po dokončení bude stavba uvedena do trvalého provozu. 8. Charakteristika území stavby Zájmový úsek Blanice, kde bude prováděno PPO, je na ř.km 53,150 53,360. Jde o zastavěné území města Husinec. Na daném úseku jsou následující objekty - Lávka pro pěší ř.km 53,522 - Pevný jez ř.km 53,936 - Silniční most ř.km 54,014 Koryto Blanice je mezi staničením 53,150 53,936 lichoběžníkové, dno je kamenité (zrnitost odpovídá velikosti podélného sklonu), břehy jsou porostlé vegetací. Kapacitně koryto odpovídá spíše přirozeným neupraveným tokům s kapacitou cca Q5. Nad konstrukcí pevného jezu (značně sedimenty zanesená zdrž) je koryto obdélníkovité a ukončené opěrnými zdmi. Ty pokračují i pod kcí siničního mostu. V místě pravostranného přítoku - odpadu od rybníka a MVE koryto opět nabývá přirozeného charakteru. Zaplavovaná zástavba je umístněna především na pravém břehu Blanice, na levém břehu je zástavba umístěna převážně v dostatečném výškovém odstupu od povodňové hladiny a zaplavené objekty na levém břehu jsou umístěny přímo u břehové hrany. Rozsah zaplaveného území na pravém břehu je vzhledem ke konfiguraci terénu značný a dosahuje až k silnici II/145. Zástavba je velmi různorodá od průmyslového areálu v dolní části až po bytovou zástavbu soustředěnou zejména u silničního mostu a podél komunikace II/145.

7 Husinec protipovodňová opatření PD k UŔ 7 9. Návrh technického řešení Zdůvodnění stavby a jejího umístění Na území města při záplavách (2002 a 2009) došlo ke značným škodám na majetku města, občanů a státu. Povodeň z roku 2002 kulminovala v Husinci na hodnotě 220 m 3 /s, což je povodeň překračující hodnotu Q 100. Letní povodeň roku 2009 kulminovala v Husinci na hodnotě 135 m 3 /s, což je hodnota Q50. Obě povodně způsobily značný rozsah záplavy a hmotných škod. Trvalá hrozba zaplavení je pro obyvatelstvo i problémem psychického rázu, při delší srážkové epizodě rostou obavy z případného zaplavení. Z výše uvedeného se rozhodlo město realizovat variantu ochrany města na návrhový průtok vody Q 100.bez rezervy. SO 01 Nová zeď plotové centrum Nová tížná zeď podél pravého břehu šířky 0,3 m, délky 382 m s vloženým mobilním hrazením délky 4 a 8 m- zajištění prostupů k řece. Střední výška zdi je 1 m, koruna opatření je na hodnotě 487,00-488,70 m n. m. Součástí objektu je přeložka vodovodu DN 80 dl. 60 m a zřízení nového oplocení na zdi v délce cca 280 m (plotové centrum) SO 02 - Rozšíření koryta - pravobřežní berma- plotové centrum Bude provedeno rozšíření koryta do areálu plotového centra s vytvořením pravobřežní bermy v ploše cca 550 m 2 Střední výška snížení terénu je cca 1.6 m SO 03 - Rozšíření koryta - levobřežní berma tábořiště Bude provedeno rozšíření koryta vytvoření levobřežní bermy v ploše cca 5500 m2 se střední výškou snížení terénu 1,3 m. Dále bude provedena přeložka vodovodu DN 160 dl. 50 m, provedeny úpravy kanalizační přípojky DN 200 dl 45 m s jímkou 10 m3 včetně a přeložky přípojky kabelu NN dl 60 m vlivem snížení terénu úpravy nivelet uvedených objektů a sítí. Součástí úpravy pro vytvoření průtočného profilu bermy je odstranění rampy na lávku a prodloužení lávky přes novou bermu - délka úpravy je 20 m. SO 04 - Zemní hrázka a pravobřežní berma hřiště Je navržena zemní hrázka délky 200 m podél fotbalových hřišť se zavázáním do náspu koupaliště. Střední výška hrázky je 1,1 m, šíře koruny 2 m, sklon svahů 1 : 1,5. Výška koruny opatření je na hodnotě 490,00-490,70 m n. m. Zároveň bude provedeno rozšíření koryta vytvořením pravobřežní bermy v ploše cca 1500 m2 se střední výškou snížení terénu 1,3 m včetně přeložek kanalizace DN 800 dl. 200 m a metalického kabelu v délce cca 140 m. Součástí objektu je demolice zděné provozní boudy na hřišti cca 30 m 3. SO 05 - Nová zeď s navýšením stávající (pravý břeh most-hřiště) Bude provedena nová tížná zeď šířky 0,3 m, délky 84 m + 33 m(u jezu) s mobilním hrazením délky 4 m- prostup k jezu podél toku) s využitím stávající zdi v meziúseku.

8 Husinec protipovodňová opatření PD k UŔ 8 Střední výška opatření je 0.9 m. Výška koruny opatření je na hodnotě 491,00-490,80 m n. m.. Na nové zdi provedeno oplocení a 3x prostup š=1 m (mobilní hrazení) vstupy na soukromé pozemky. Na novou zeď ve směru proti toku navazuje navýšení stávající zdi v délce 50 m se střední výškou opatření 0.1 m, výškou koruny 491,40-491,00 m n. m. Součástí objektu je vybudování nové kanalizace pro odvedení vnitřních vod z prostoru mostu DN 250 délky 225m. Na části úseku za již vybudovanou zdí, která bude včleněna po statickém posouzení do systému protipovodňové ochrany, bude kanalizace řešená protlakem délce cca 30 m. Způsob provedení zdí bude upřesněn v dalším stupni PD, zejména z pohledově estetických důvodů a způsobu provádění vstupy na soukromé pozemky). SO 06 - Prohloubení koryta a klapkový jez Prohloubení koryta v délce 415 m - střední průřezová plocha prohrábky je cca 10 m2, hloubka prohrábky 1,5-0 m s demolicí stávajícího pevného jezu a jeho nahrazením pohyblivým klapkovým jezem o dvou polích se štěrbinovým rybím přechodem a odbočkou náhonu. včetně přeložky vodovodu DN 100 dl. 35 m a přeložky STL plynovodu dl. 30 m - úprava nivelety potrubí vzhledem k prohrábce koryta. Toto opatření výrazně snižuje úroveň hladiny při Q viz studie VH Tres SO 07 Opatření v areálu Jihokovu Bude vybudována nová nábřežní zeď šířky 0,5 m, výška 3m, délky 200m se schodištěm 2x a rampou do bermy - plocha rampy 190 m2 Od vybudované zdi se směrem k toku provede rozšíření koryta vytvořením levobřežní bermy v ploše cca 2200 m2 se střední výškou snížení terénu 2,4 m. V souvislosti s budováním zdi budou provedeny přeložky kanalizace DN 800 dl. 180 m a kabelu NN cca 200 m. V dalším stupni při projektování přeložek za zdí bude respektován koridor pro případný trubní náhon na MVE. Předpokladem realizace opatření SO 07 a součástí objektu je zřízení nových skladových prostor a dílen (OP m 3 ) s vytvořením nájezdové rampy v areálu o ploše 50 m 2 jako náhrady za zabrané manipulační a skladové prostory. Toto opatření výrazně snižuje úroveň hladiny při Q viz studie VH Tres dochází k rozšíření koryta v současnosti z hlediska provedení průtoků nejužším místě. SO 08 - Nová zeď (pravý břeh náhon most) Bude vybudována nová tížná zeď šířky 0,3 m, délky 238 m s mobilním hrazením délky 4 a 1 m- vjezdy na pozemek Střední výška zdi je 1,5 m, Výška koruny opatření je na hodnotě 493,2-493,00 m n. m.. Zeď lze rozdělit na dva úseky úsek kdy tvoří zároveň pravý břeh odpadu náhonu od MVE a úsek který je veden podél chodníku a rozhraní parcel. Na zdi je předpokládáno oplocení ve stejné délce. Ve směru toku na zeď je navázáno mobilní hrazení u mostu v délce 22 m - výška 1 m délka včetně vjezdu do vrat parcely. Součástí objektu je přeložka kabelu VO v délce cca 133 m a provedení odvodnění plochy před tribunou propust DN 300 dl. 8 m s otevřeným příkopem dl.65 m. Způsob provedení zdí bude upřesněn v dalším stupni PD, zejména z pohledově estetických důvodů a způsobu provádění vstupy na soukromé pozemky).

9 Husinec protipovodňová opatření PD k UŔ 9 SO 09 - Rozšíření koryta - pravobřežní berma (pravý břeh na ostrově) Rozšíření koryta bude provedeno vytvořením pravobřežní bermy v ploše cca 1200 m 2 se střední výškou snížení terénu 1,5 m, na které naváže ve směru toku odstranění špičky ostrova v úseku 25 m - střední průřezová plocha cca 12 m 2, hloubka prohrábky 1,2-0 m včetně přeložky vodovodu DN 100 dl. 40 m, kabelu NN dl. 60 m SO 10 Opatření na kanalizační síti Půjde o úpravy na stávající kanalizaci - osazení koncových klapek na výustech počet a způsob provedení bude upřesněn v dalším stupni PD. Spodní stavba SO 01, 04, 08 Funkce spodní stavby SO 01, 04, 08 tj. těsnící clony (např. štětovnice, jílové clony apod) spočívá v prodloužení průsakové dráhy podzemní vody a tím k zajištění stability povrchu území proti prolomení vodním tlakem. S ohledem na nutnost provedení podrobného geologického průzkumu před zahájením prací na následném stupni PD stavební povolení je v rámci zpracování tohoto stupně PD uvažováno s beraněním štětovnic v délce cca 250 m a provedení těsnící clony v téže délce. Předpokládaná hloubka provedení je 2 m od rostlého terénu. Orientační náklady na tuto spodní stavbu jsou uvedeny samostatně mimo orientační náklady výše uvedených objektů. Budou zahrnuty do nákladů jednotlivých SO až ve vyšších stupních projektové dokumentace po provedení podrobného geologického průzkumu a stanovení průsakových křivek PS 01 mobilní čerpací jednotka (společná pro obě stavby) Je navrženo jedno čerpadlo s vývěvou a diesel motorem - bude upřesněno v dalším stupni PD. Pro přečerpání vnitřních vod z ohrázovaného území (z vytipovaných odlehčovacích komor) budou využita další čerpadla HZS, dobrovolných hasičů, provozovatele kanalizace..apod. Upřesnění počtu mobilních čerpacích jednotek za povodně bude provedeno v dalším stupni. Pro účely zpracování PD k ÚŘ je uvažováno s jednou mobilní čerpací jednotkou. Hydrotechnické výpočty a hydrologické údaje Viz studie PPO Husinec zpracovatel VH-Tres s.r.o Č. Budějovice 06/ Provedené průzkumné práce Pro zpracování dokumentace nebyl prováděn samostatný geologický průzkum. V podloží navržených opatření předpokládáme navážky, náplavové hlíny, stěrkovité hlíny, štěrkopísky, říční štěrky. Možná je i blízkost skalního podkladu. Hladina

10 Husinec protipovodňová opatření PD k UŔ 10 podzemní vody v zájmovém území dle předpokladu koresponduje s aktuální hladinou vody v přilehlých tocích. Toto vše bude potřeba upřesnit před zpracováním PD pro stavební povolení provedením podrobného geologického průzkumu a stanovení průsakových křivek pod spodní stavbou navrhovaných opatření. 11. Podzemní vedení Projektant zjistil dotazy u jednotlivých správců podzemních vedení uložení jejich podzemních vedení. Zákresy jsou zakresleny v situaci, ale neslouží jako vytyčovací výkres. Před zahájením stavby zajistí dodavatel stavby jejich vytýčení a označení v terénu. Jednotlivá vyjádření jsou doložena v dokladové části. V zájmovém území se nachází tyto podzemní vedení (dle vyjádření jejich správců): Kanalizace, vodovod ČEVAK sdělovací kabel místní O2. kabel NN,VN E-ON vzdušné i kabelové vedení STL plynovod - E-ON kabel VO Město Husinec 12. Seznam dotčených práv

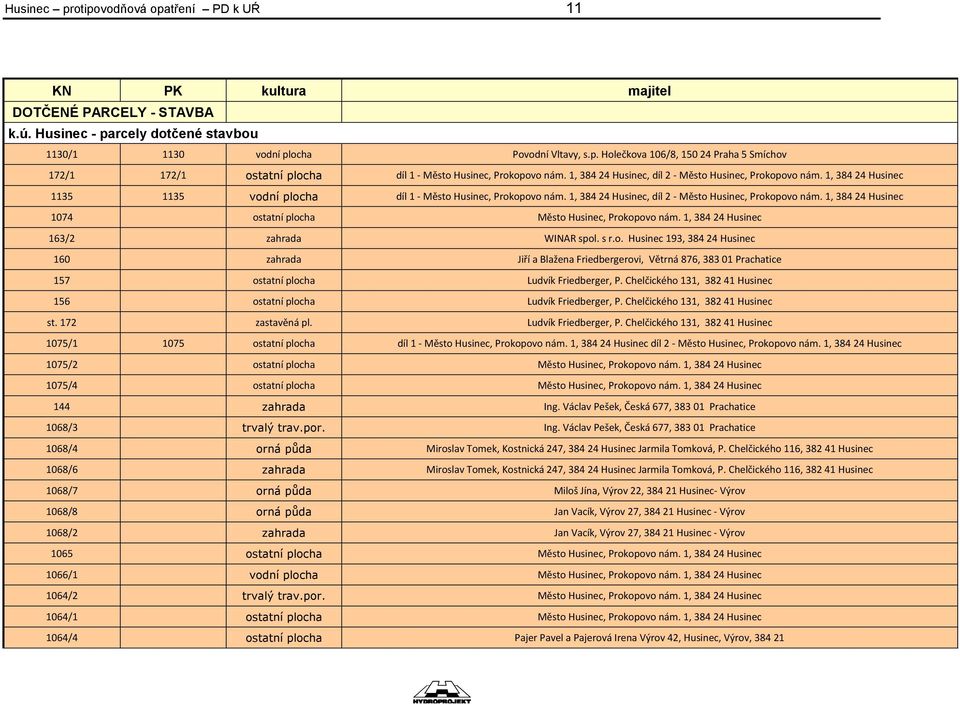

11 Husinec protipovodňová opatření PD k UŔ 11 KN PK kultura majitel DOTČENÉ PARCELY - STAVBA k.ú. Husinec - parcely dotčené stavbou 1130/ vodní plocha Povodní Vltavy, s.p. Holečkova 106/8, Praha 5 Smíchov 172/1 172/1 ostatní plocha díl 1 - Město Husinec, Prokopovo nám. 1, Husinec, díl 2 - Město Husinec, Prokopovo nám. 1, Husinec vodní plocha díl 1 - Město Husinec, Prokopovo nám. 1, Husinec, díl 2 - Město Husinec, Prokopovo nám. 1, Husinec 1074 ostatní plocha Město Husinec, Prokopovo nám. 1, Husinec 163/2 zahrada WINAR spol. s r.o. Husinec 193, Husinec 160 zahrada Jiří a Blažena Friedbergerovi, Větrná 876, Prachatice 157 ostatní plocha Ludvík Friedberger, P. Chelčického 131, Husinec 156 ostatní plocha Ludvík Friedberger, P. Chelčického 131, Husinec st. 172 zastavěná pl. Ludvík Friedberger, P. Chelčického 131, Husinec 1075/ ostatní plocha díl 1 - Město Husinec, Prokopovo nám. 1, Husinec díl 2 - Město Husinec, Prokopovo nám. 1, Husinec 1075/2 ostatní plocha Město Husinec, Prokopovo nám. 1, Husinec 1075/4 ostatní plocha Město Husinec, Prokopovo nám. 1, Husinec 144 zahrada Ing. Václav Pešek, Česká 677, Prachatice 1068/3 trvalý trav.por. Ing. Václav Pešek, Česká 677, Prachatice 1068/4 orná půda Miroslav Tomek, Kostnická 247, Husinec Jarmila Tomková, P. Chelčického 116, Husinec 1068/6 zahrada Miroslav Tomek, Kostnická 247, Husinec Jarmila Tomková, P. Chelčického 116, Husinec 1068/7 orná půda Miloš Jína, Výrov 22, Husinec- Výrov 1068/8 orná půda Jan Vacík, Výrov 27, Husinec - Výrov 1068/2 zahrada Jan Vacík, Výrov 27, Husinec - Výrov 1065 ostatní plocha Město Husinec, Prokopovo nám. 1, Husinec 1066/1 vodní plocha Město Husinec, Prokopovo nám. 1, Husinec 1064/2 trvalý trav.por. Město Husinec, Prokopovo nám. 1, Husinec 1064/1 ostatní plocha Město Husinec, Prokopovo nám. 1, Husinec 1064/4 ostatní plocha Pajer Pavel a Pajerová Irena Výrov 42, Husinec, Výrov,

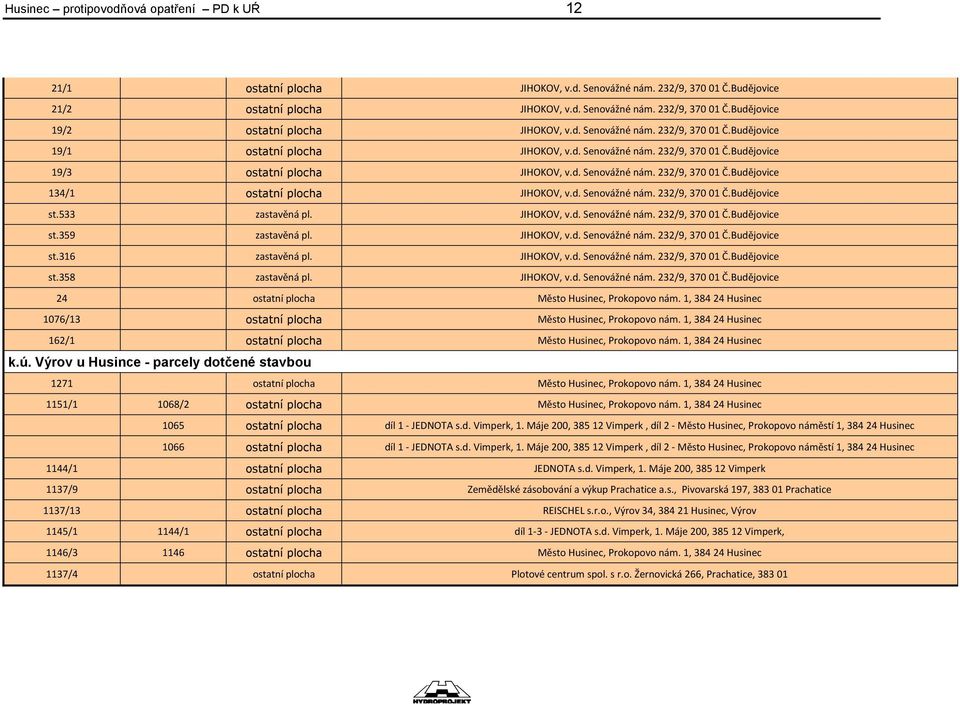

12 Husinec protipovodňová opatření PD k UŔ 12 21/1 ostatní plocha JIHOKOV, v.d. Senovážné nám. 232/9, Č.Budějovice 21/2 ostatní plocha JIHOKOV, v.d. Senovážné nám. 232/9, Č.Budějovice 19/2 ostatní plocha JIHOKOV, v.d. Senovážné nám. 232/9, Č.Budějovice 19/1 ostatní plocha JIHOKOV, v.d. Senovážné nám. 232/9, Č.Budějovice 19/3 ostatní plocha JIHOKOV, v.d. Senovážné nám. 232/9, Č.Budějovice 134/1 ostatní plocha JIHOKOV, v.d. Senovážné nám. 232/9, Č.Budějovice st.533 zastavěná pl. JIHOKOV, v.d. Senovážné nám. 232/9, Č.Budějovice st.359 zastavěná pl. JIHOKOV, v.d. Senovážné nám. 232/9, Č.Budějovice st.316 zastavěná pl. JIHOKOV, v.d. Senovážné nám. 232/9, Č.Budějovice st.358 zastavěná pl. JIHOKOV, v.d. Senovážné nám. 232/9, Č.Budějovice 24 ostatní plocha Město Husinec, Prokopovo nám. 1, Husinec 1076/13 ostatní plocha Město Husinec, Prokopovo nám. 1, Husinec 162/1 ostatní plocha Město Husinec, Prokopovo nám. 1, Husinec k.ú. Výrov u Husince - parcely dotčené stavbou 1271 ostatní plocha Město Husinec, Prokopovo nám. 1, Husinec 1151/1 1068/2 ostatní plocha Město Husinec, Prokopovo nám. 1, Husinec 1065 ostatní plocha díl 1 - JEDNOTA s.d. Vimperk, 1. Máje 200, Vimperk, díl 2 - Město Husinec, Prokopovo náměstí 1, Husinec 1066 ostatní plocha díl 1 - JEDNOTA s.d. Vimperk, 1. Máje 200, Vimperk, díl 2 - Město Husinec, Prokopovo náměstí 1, Husinec 1144/1 ostatní plocha JEDNOTA s.d. Vimperk, 1. Máje 200, Vimperk 1137/9 ostatní plocha Zemědělské zásobování a výkup Prachatice a.s., Pivovarská 197, Prachatice 1137/13 ostatní plocha REISCHEL s.r.o., Výrov 34, Husinec, Výrov 1145/1 1144/1 ostatní plocha díl JEDNOTA s.d. Vimperk, 1. Máje 200, Vimperk, 1146/ ostatní plocha Město Husinec, Prokopovo nám. 1, Husinec 1137/4 ostatní plocha Plotové centrum spol. s r.o. Žernovická 266, Prachatice,

13 Husinec protipovodňová opatření PD k UŔ 13 / Péče o životní prostředí Dokončená stavba nebude mít žádný vliv na životní prostředí z hlediska znečištění ovzduší, půdy ani vody. Veškeré výkopové a stavební práce v blízkosti zeleně musí být v souladu s ČSN DIN ( ochrana stromů, porostů a ploch pro vegetaci při stavebních činnostech ). U odpadů vzniklých při stavebních a výkopových pracích musí způsob jejich likvidace zhotovitel doložit po skončení stavebních prací. Při provádění stavby bude mít negativní vliv na životní prostředí zvýšená hlučnost od stavebních strojů zejména pak beranidla na štětovnice. Toto je nutné ze strany zhotovitele díla omezit na minimum optimální volbou technologie a časového plánu výstavby. Všechny používané komunikace pro příjezd na stavbu musí zhotovitel průběžně udržovat v čistém stavu. 14. Bezpečnost a ochrana zdraví Projektová dokumentace je zpracovaná v souladu s vyhláškou čís. 48/1982 Sb. a Projektová dokumentace je zpracovaná v souladu s vyhláškou čís. 48/1982 Sb. ve znění pozdějších předpisů - vyhláška Českého úřadu bezpečnosti práce ze dne 15. dubna 1982 kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení - Změny: 324/1990 Sb. 207/1991 Sb. 352/2000 Sb. 192/2005 Sb.a s přílohou 1 vyhlášky čís. 499/2006 Sb. - Rozsah a obsah projektové dokumentace a v návaznosti s přílohou č. 4 k vyhlášce č. 503/2006 Sb o úpravě územního řízení, veřejnoprávní smlouvy a územního opatření. Před zahájením zemních prací je nutno vytýčit veškeré inženýrské sítě. V průběhu stavby je nutné dodržovat bezpečnostní předpisy. Klade se důraz hlavně na zajištění výkopových prací zajištění bezpečnosti pracovníků ve výkopu. V místě prací v ochranném pásmu NN a VN linky se upozorňuje na zvýšenou opatrnost při provádění a dodržování předpisů dle ČSN a ostatních. Při výstavbě musí být vytvořeny podmínky pro dodržování zásad ochrany a bezpečnosti práce v souladu s nařízením vlády č. 362/2005 Sb. a nařízením vlády č. 591/2006. Vyhláška stanoví požadavky k zajištění bezpečnosti práce a ochranu zdraví na staveništi. Dále je třeba zajistit stavbu, která se nachází v zastavěné části města dle příloh 1-5 (vymezení a příprava staveniště, zemní práce) vyhlášky. Vyhláška se vztahuje na právnické a fyzické osoby, které provádějí stavební práce a jejich pracovníky. Zvláště exponovaná místa při výstavbě akce jsou při provádění zemních prací ve výkopu a při manipulaci se štětovnicemi a beranění. Ještě před zahájením prací musí být všichni pracovníci seznámeni s bezpečnostními předpisy a poučení o používání ochranných pomůcek.

14 Husinec protipovodňová opatření PD k UŔ 14 / Příprava pro výstavbu Zákresy inženýrských sítí v situacích neslouží jako vytyčovací výkres. Při předání staveniště nechá investor veškeré inženýrské sítě vytýčit ve spolupráci s jejich správci a předá je dodavateli. 16. Odolnost a zabezpečení z hlediska PO a CO Na stavbu nejsou kladeny požadavky z hlediska zabezpečení úkolů civilní obrany. Z hlediska požární ochrany není vzhledem k charakteru protékajícího média nebezpečí vzniku požáru samovznícením nebo výbuchem. Jedná o objekty bez požárního rizika. 17. Staveniště a provádění stavby Rozsah staveniště je dán manipulačním pruhem potřebným k provádění stavebních prací v délce liniové investice. Materiál z výkopu bude ukládán v rámci rozsahu staveniště (mezideponie). Přebytečná zemina bude odvážena na deponii do 15-ti km. Plochu pro ZS určí investor. Předpokládá se umístění pojízdné maringotky či mobilní buňky poblíž staveniště tak, aby byly v dosahu všechny potřebné zdroje pro napojení ZS. Příjezd na staveniště je ze stávajících komunikací. Při provádění rozšiřování koryta (bermy, prohrábka) je předpokládán přístup přes staveniště podél linie toku, tak aby přesuny materiálů byla zastavěná část sídla zatěžována co nejméně. Staveniště musí být po dobu stavby řádně označeno, stavební jámy a rýhy zabezpečeny proti vstupu nepovolaným osobám. V noční době musí být rýhy označeny červeným signalizačním světlem. Objekty ZS musí být zajištěny tak, aby bylo znemožněno vniknutí do těchto objektů a zcizení zařízení nebo materiálu. Zahájení a dokončení stavby bude určeno investorem. Zařízení staveniště bude likvidováno bezprostředně po dokončení stavby a všechny plochy stavbou dotčené budou uvedeny do původního či jinak sjednaného stavu. Podmínkou uvedení stavby do provozu je kompletní dokončení všech prací a uvedení všech ploch do původního nebo smluveného stavu. Na základě výběru stavebního dodavatele lze následně dohodnout možnosti ohledně zařízení staveniště. Případné požadavky týkající se zařízení staveniště budou určeny dohodou mezi investorem akce a dodavatelem stavby. Se zástupci dotčených podzemních sítí projedná dodavatel stavby způsob provádění zemních prací v jejich ochranných pásmech.

15 Husinec protipovodňová opatření PD k UŔ 15 / Orientační náklady Stanovené ceny jsou orientační a budou upřesněny v následných PD, zejména spodní stavba na základě podrobného geologického průzkumu.

16 Husinec protipovodňová opatření PD k UŔ 16 / 19 SO název popis položky cena Nová zeď plotové centrum Rozšíření koryta - pravobřežní bermaplotové centrum Rozšíření koryta - levobřežní berma tábořiště Zemní hrázka a pravobřežní berma hřiště Nová zeď s navýšením stávající (pravý břeh most-hřiště) Prohloubení koryta a klapkový jez tížná zeď mobilní hrazení přeložka vodovodu DN cena jednotlivá opatření cena jednotlivá opatření s DPH kč kč kč nové oplocení rozšíření koryta - pravobřežní berma rozšíření koryta - levobřežní bermy přeložka vodovodu DN přeložka kanalizační přípojky DN200 s jímkou 10m přeložka přípojky NN odstranění rampy na lávku prodložení lávky přes novou bermu zemní hrázka rozšíření koryta - pravobřežní berma přeložka kanalizace DN přeložka metalického kabelu demolice zděné boudy tížná zeď mobilní hrazení - 4xprostup š=1m navýšení stávající zdi nové oplocení nová kanalizace DN protlak nové kanalizace prohloubení koryta hl.1.5-0m demolice stáv.pevného jezu nový pohyblivý klapkový jez s rybím přechodem a odbočkou náhonu přeložka vodovodu DN přeložka STL plynovodu

17 Husinec protipovodňová opatření PD k UŔ 17 / 19 SO název popis položky cena Opatření v areálu Jihokovu Nová zeď (pravý břeh náhon most) Rozšíření koryta - pravobřežní berma (pravý břeh na ostrově) Spodní stavba SO 01, 04, 08 Opatření na kanalizační síti nová nábřežní zeď rampa do bermy rozšíření koryta - levobřežní bermy přeložka kanalizace DN přeložka kabelu NN nové skladové prostory a dílny cena jednotlivá opatření cena jednotlivá opatření s DPH kč kč kč nájezdová rampa v areálu tížná zeď mobilní hrazení oplocení na zdi mobilní hrazení u mostu otevřená stoka propustek DN přeložka kabelu VO rozšíření koryta - pravobřežní berma odstranění špičky ostrova hl.1.2-0m přeložka vodovodu DN přeložka kabelu NN štětovnice osazení koncových klapek mobilní čerpací jednotka včetně zdroje celkem opatření rozpočtová rezerva 10% CELKOVÉ NÁKLADY - PPO Husinec V Českých Budějovicích srpen 2011 Vypracoval: ing Pavel Štěpán Ekonomická část Věra Radouchová

18 Husinec protipovodňová opatření PD k UŔ 18 / 19 B. Výkresová část 1.Přehledná a celková situace stavby 1 : a-d. Situace stavby a zájmového území 1 : a.-b.Vzorové řezy navrhovaných opaření schema 1 : 200 / 1 : 200

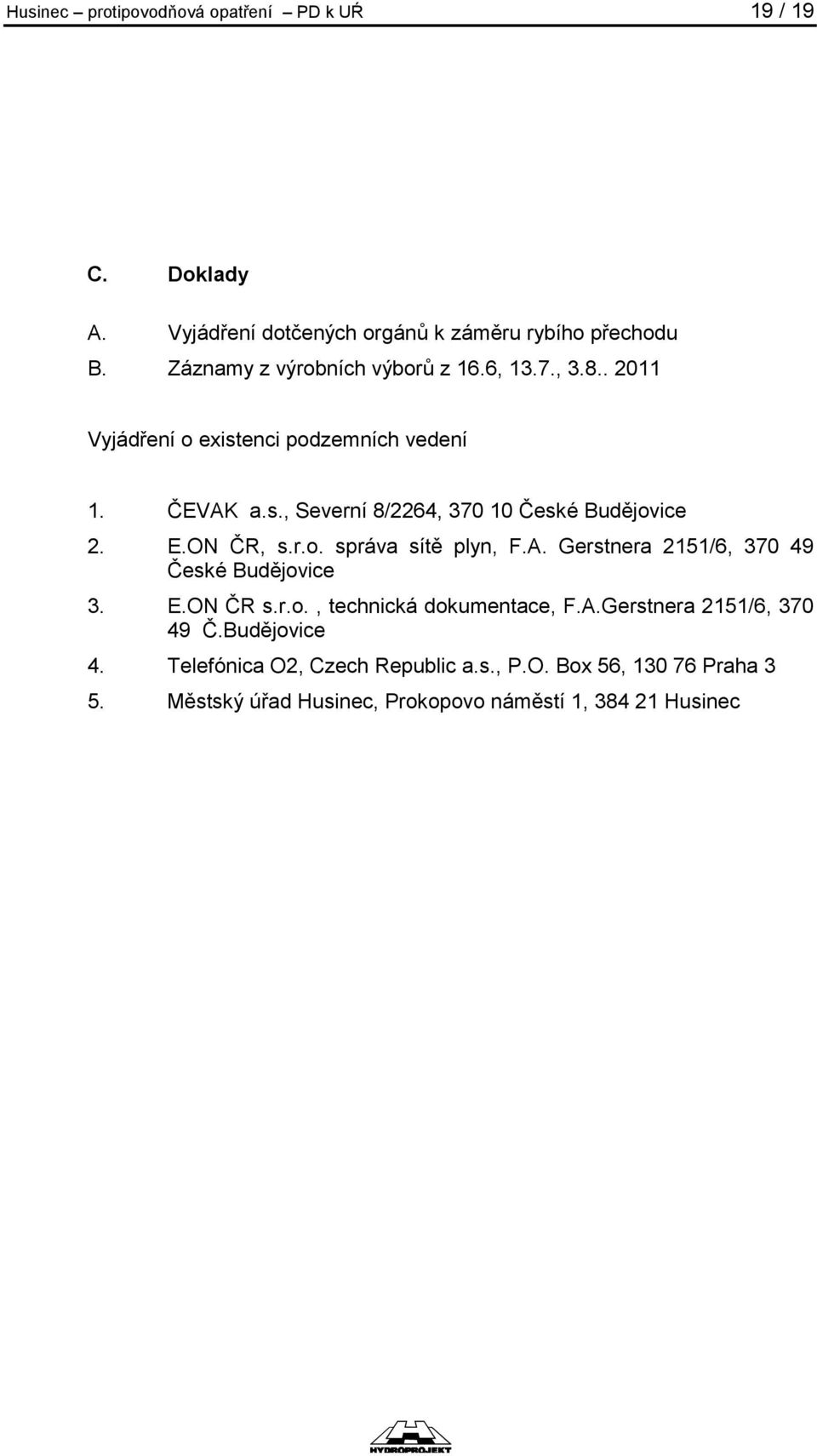

19 Husinec protipovodňová opatření PD k UŔ 19 / 19 C. Doklady A. Vyjádření dotčených orgánů k záměru rybího přechodu B. Záznamy z výrobních výborů z 16.6, 13.7., Vyjádření o existenci podzemních vedení 1. ČEVAK a.s., Severní 8/2264, České Budějovice 2. E.ON ČR, s.r.o. správa sítě plyn, F.A. Gerstnera 2151/6, České Budějovice 3. E.ON ČR s.r.o., technická dokumentace, F.A.Gerstnera 2151/6, Č.Budějovice 4. Telefónica O2, Czech Republic a.s., P.O. Box 56, Praha 3 5. Městský úřad Husinec, Prokopovo náměstí 1, Husinec
