Regulátor FX16 Master

Transkript

1 Regulátor FX16 Master Sekce katalogu Elektronické regulátory Informace o výrobku FX16 Master Datum vydání 1205/0306CZ Rev.2 Regulátor FX16 Master je multimediálním programovatelným regulátorem řady Facility Explorer. Regulátor FX16 Master je určen pro komerční vytápěcí, ventilační, klimatizační a chladicí aplikace jako jsou chladící stroje a střešní jednotky, fan-coily, vzduchotechnické jednotky. Regulátor má 27 fyzických vstupů/výstupů a podporuje široký rozsah typů teplotních snímačů a ovládacích zařízení. Počet vstupů/výstupů lze rozšířit přidáním rozšiřovacích modulů XT/XP na lokální sběrnici N2Open. Regulátor FX16 Master umí také řídit distribuovanou aplikaci s až 8 podřízenými regulátory řady FX (FX05 (Advanced), FX15 Classic & Universal). Parametry distribuované aplikace lze zobrazovat a upravovat pomocí volitelného vzdáleného uživatelského rozhraní. Mezi multimediální funkce patří komunikační služby, které zajišťují přenos zpráv upozorňujících na události prostřednictvím SMS (Short Messaging Service) nebo u. Pomocí zabudovaného webového serveru může uživatel ze vzdálené lokality prohlížet parametry aplikace a upravovat je. Regulátor FX16 Master je pomocí softwarového balíku FX Tools plně programovatelný pro široký rozsah komerčních aplikací řízení prostředí včetně připojených modulů XT/XP a podřízených regulátorů FX. Regulátor FX16 Master je také k dispozici se sériovou komunikační kartou pro integraci do automatizačního systému budovy a to buď s kartou LonWorks nebo N2Open. Obrázek 1 : Regulátor FX16 Master Distribuovaná řídící aplikace Zabudovaný webový server Komunikační služby Možnosti komunikace s nadřazeným řídicím systémem Volně programovatelný pomocí softwarového balíku FX Tools Záznam a ukládání trendů a událostí Softwarově volitelné analogové vstupy Uživatelské rozhraní, integrované nebo vzdálené Vlastnosti a výhody Řízení vícero regulátorů řady FX pracujících jako integrovaný řídicí systém se společným uživatelským rozhraním Data z řídicího systému jsou dostupná prostřednictvím standardního internetového prohlížeče Internet Explorer verze 5.5 nebo novějšího z jakékoli lokality zajišťující bezpečný přístup k regulátoru FX16 Master Automatické oznamování důležitých událostí/alarmů prostřednictvím u nebo SMS Regulátor FX16 Master lze pomocí volitelných komunikačních karet LonWorks nebo N2Open integrovat do řídicího systému budovy Adaptabilní na široký rozsah vytápěcích, ventilačních, klimatizačních nebo chladicích aplikací pomocí rozšířených programovacích funkcí softwarového balíku FX Tools Automatické oznamování a zaznamenávání událostí a alarmů řídicího systému, stejně jako průběžné trendování dat z vybraných řídících procedur, které lze zobrazovat nebo dlouhodobě ukládat. K dispozici je široký výběr vstupních snímačů. Přehledné zobrazování údajů v číselném a textovém formátu na LCD displeji 4 x 20 znaků Johnson Controls, Inc. 1 Objednací kód DS CZ

2 Vstupy a výstupy Regulátor FX16 Master má následující vstupy/výstupy: 6 analogových vstupů s vysokým rozlišením; 8 opticky oddělených digitálních (binárních) vstupů (DI) pro beznapěťové kontakty; 9 digitálních výstupů (4 relé - kontakty pro síťové napětí - a 5 relé - kontakty pro síťové napětí - nebo 5 triaků -24 Vstř-); 4 analogové výstupy (0..10 V). Rozšíření vstupů/výstupů Kapacitu vstupů/výstupů regulátoru FX16 Master lze rozšířit připojením až čtyř rozšiřovacích modulů na lokální sběrnici N2Open. Rozšiřovací modul se skládá z procesorového/komunikačního modulu XT-9100 a jednoho nebo více vstupních/výstupních modulů XP. Tyto vstupní/výstupní moduly XP zprostředkovávají vstupně-výstupní funkce rozšiřujících modulů. Sada rozšiřovacího modulu je sestavena ze submodulů, což umožňuje různé kombinace analogových a digitálních (binárních) V/V bodů. Lze připojit tyto moduly: XT-9100 Procesor / komunikační modul XP univerzálních AI + 2 AO XP DO (triaky) XP DI + 4 DO (triaky) XP DI XP DO (relé) 230Vstř. Více podrobností naleznete v technické příručce XT Web server a webové stránky Regulátor FX16 Master má vestavěný webový server, který umožňuje lokálnímu nebo vzdálenému uživateli navázat komunikaci s regulátorem FX16 Master z PC a pomocí prohlížeče procházet živé údaje, aktivní alarmy, uložená data a konfigurační parametry. Tato funkce nabízí efektivní, levný monitorovací a řídicí systém bez potřeby jakéhokoliv speciálního nebo značkového dohlížecího software. Regulátor FX16 Master poskytuje formátovaná data požadovaným stránkám počínaje Domovskou stránkou, ze které lze získat přístup na ostatní stránky. Každá stránka může obsahovat grafické obrázky a odkazy na další stránky stejně jako okna s daty zobrazující živé informace z řídicího systému. Aktivní hodnoty jsou přenášeny webovým serverem zabudovaným v regulátoru FX16 Master na obrazovku PC. Obvykle lze průběžně na jedné stránce aktualizovat až 16 hodnot a uživatel může hodnoty na obrazovce nastavovat nebo měnit. Přístup k webovým stránkám je zabezpečen heslem, aby se zabránilo neoprávněnému přístupu k datům a řídicím algoritmům. Z Přes webový prohlížeč má uživatel přístup k záznamům historických událostí, seznamu aktivních alarmů a potvrzování alarmů FX16 Master. Uživatel může také zobrazit obsah tabulky se záznamy trendů a může také povolit nebo zakázat sběr trendů. V souhrnu lze říci, že rozhraní webového serveru nabízí dále uvedené funkce z kteréhokoliv PC, které je přímo připojené k regulátoru FX16 Master, nebo které má přístup k telefonní lince: Zobrazení živých proměnných v monitorovaném řídicím systému Nastavení a ovládání proměnných v řídicím systému Zobrazení a potvrzování aktivních alarmů Zobrazení souboru s historickými událostmi Zobrazení trendových hodnot a jejich kopírování/vkládání do Excelu za účelem archivace a dalšího zpracování Povolení a zakázání záznamu trendů Prohlížení a úprava komunikačních parametrů včetně ových adres, telefonních čísel, atd. Přístup k webovým stránkám lze získat prostřednictvím přímého sériového spojení nebo připojení přes modem a pomocí protokolu point-topoint (PPP) z kteréhokoliv PC s Microsoft Internet Explorer, který slouží jako webový prohlížeč. Obrázek 2 : Příklad webové stránky s trendovými daty 2 Sekce katalogu Elektronické regulátory

3 Komunikační služby , zasílání SMS zpráv Regulátor FX16 Master lze naprogramovat tak, aby v případě, že je připojen k modemu a telefonní lince nebo k GSM modemu s příslušným vysílačem a anténou, zasílal y a zprávy SMS. ové zprávy jsou směrovány k poskytovateli internetových služeb (ISP Internet Service Provider), který nabízí službu směrování ů. SMS zprávy lze zasílat přes operátora nebo přímo na mobilní telefon. Zpráva je zaslána v okamžiku, kdy událost přejde do aktivního nebo alarmového stavu a může být směrována na seznam vybraných míst určení. Má-li uživatel přístup k PC s webovým prohlížečem a připojením přes modem, řídicí systém lze zobrazit na webových stránkách, které byly vytvořeny v regulátoru FX16 Master. Zasílání ů lze také použít pro pravidelné zasílání trendových záznamů vzdáleným příjemcům, kde budou tyto záznamy ukládány a předejde se tak ztrátě dat v případě, že bude buffer v regulátoru FX16 Master plný. Obrázek 3 : Komunikační služby Sekce katalogu Elektronické regulátory 3

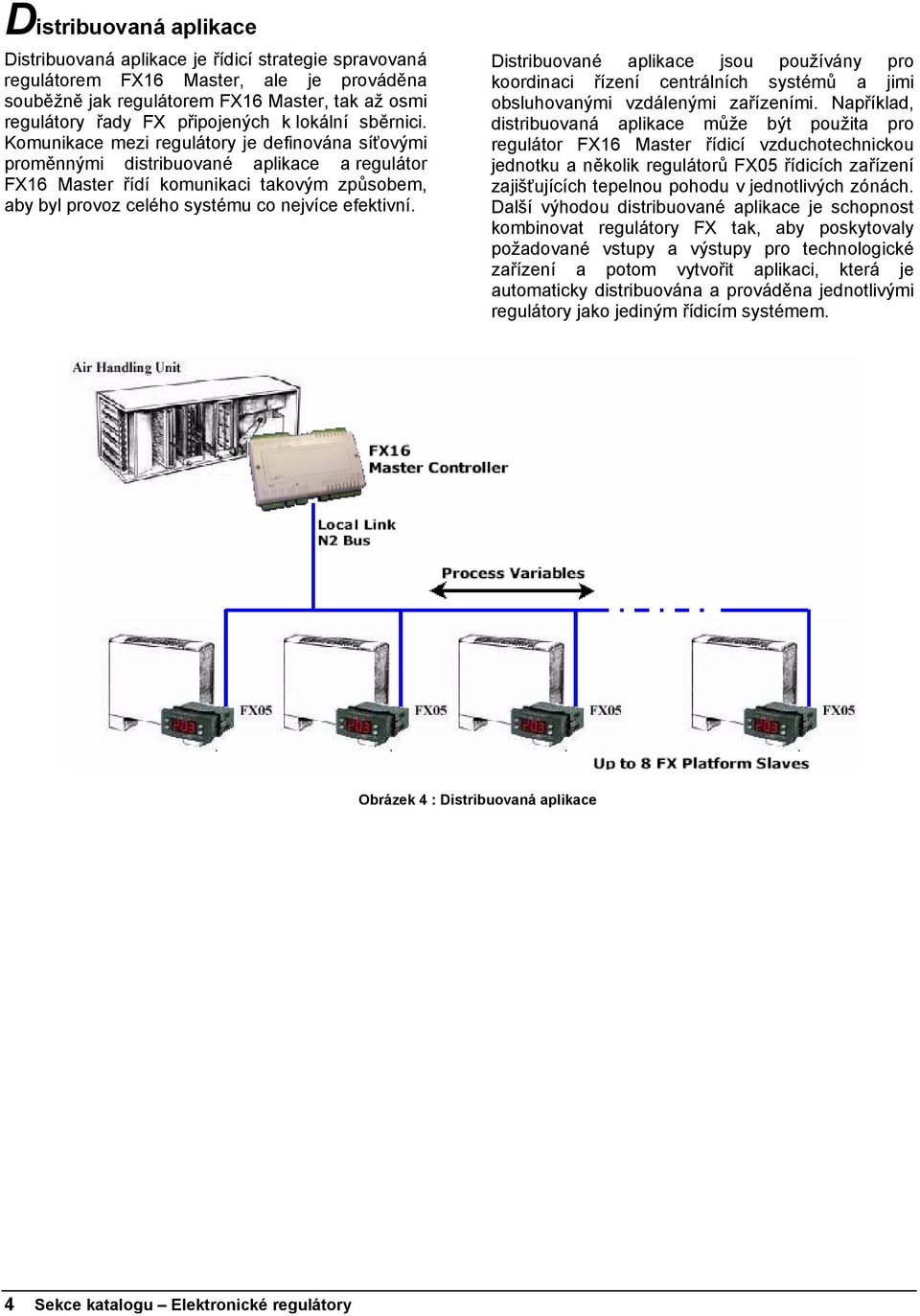

4 Distribuovaná aplikace Distribuovaná aplikace je řídicí strategie spravovaná regulátorem FX16 Master, ale je prováděna souběžně jak regulátorem FX16 Master, tak až osmi regulátory řady FX připojených k lokální sběrnici. Komunikace mezi regulátory je definována síťovými proměnnými distribuované aplikace a regulátor FX16 Master řídí komunikaci takovým způsobem, aby byl provoz celého systému co nejvíce efektivní. Distribuované aplikace jsou používány pro koordinaci řízení centrálních systémů a jimi obsluhovanými vzdálenými zařízeními. Například, distribuovaná aplikace může být použita pro regulátor FX16 Master řídicí vzduchotechnickou jednotku a několik regulátorů FX05 řídicích zařízení zajišťujících tepelnou pohodu v jednotlivých zónách. Další výhodou distribuované aplikace je schopnost kombinovat regulátory FX tak, aby poskytovaly požadované vstupy a výstupy pro technologické zařízení a potom vytvořit aplikaci, která je automaticky distribuována a prováděna jednotlivými regulátory jako jediným řídicím systémem. Obrázek 4 : Distribuovaná aplikace 4 Sekce katalogu Elektronické regulátory

5 Možnosti komunikace s nadřazeným systémem Regulátory FX16 Master ze integrovat do řídicího automatizačního systému budovy za účelem průběžného monitorování řízeného systému. FX16 Master umožňuje dva způsoby připojení. Síť N2Open Po doplnění komunikační kartou N2Open může být regulátor FX16 Master připojen do řídicího systému budovy N2Open, který pak bude mít přístup ke všem proměnným a parametrům řídícího algoritmu regulátoru. Hodiny reálného času Regulátor FX16 Master má hodiny reálného času, které podporují všechny funkce založené na reálném čase včetně zobrazování času a datumu na obrazovce a časové označení každé události. Hodiny reálného času také umožňují vytvořit a používat časové plány pro příkazy zapínání a vypínání či změny bodu nastavení v zařízení, které je monitorováno a řízeno. Příkazy mohou být konfigurovány tak, aby se prováděly jeden nebo více dnů v týdnu, k dispozici jsou také výjimečné časové plány, které umožňují používat během svátků nebo během určených období v roce alternativní časové plány. Časové plány lze zobrazovat a upravovat na dostupném displeji uživatelského rozhraní nebo na webových stránkách zobrazovaných webovým prohlížečem. Hodiny reálného času jsou zálohovány baterii s průměrnou dobou životnosti více jak dva roky. Správa alarmů a událostí Obrázek 5 : Komunikační karta N2Open Síť LonWorks Po doplnění komunikační kartou Lonwork může být regulátor FX16 Master připojen do řídicího systému budovy používajícího síť LonWorks. Síť LonWorks používá protokol peer-to-peer LonTalk, takže regulátor FX16 Master může být monitorován nebo povelován jakýmkoli kompatibilním zařízením LonWorks v síti a může zobrazovat tyto údaje na svém uživatelském rozhraní (integrovaném nebo vzdáleném). Obrázek 6 : Komunikační karta LonWorks Regulátor FX16 Master spravuje a zaznamenává události nebo chyby, které byly generovány operačním systémem a události nebo alarmy, které jsou přiřazeny k datovým bodům nebo proměnným v regulační aplikaci. Systémové události indikují uživateli, že řídicí systém vyžaduje pozornost a mezi tyto události patří: Spuštění systému Zaplněný buffer pro data trendů Selhání zasílání zpráv ( , SMS) Chyba komunikace zařízení Chyba aplikace nebo zobrazování diagnostiky Aplikační události a alarmy uživateli indikují, že řízené zařízení vyžaduje pozornost nebo že regulované hodnoty jsou mimo očekávané meze. Analogová hodnota je mimo požadovaný rozsah Stavová hodnota představuje stav, který není normální Přejde-li událost do aktivního stavu je spolu s časem a datem vzniku události zaznamenána do tabulky aktivních událostí a do souboru zaznamenávajícího historické události, a zároveň se na obrazovce zobrazí okno se zprávou. Událost může být nakonfigurována tak, aby vyslala zprávu: SMS na mobilní telefon Jsou-li aktivní události nakonfigurovány tak, aby byly potvrzovány uživatelem, jsou po potvrzení a návratu do normálního stavu odstraněny pouze z tabulky aktivních událostí. Události lze potvrzovat z dostupného uživatelského rozhraní. Tabulku aktivních událostí a soubor historických událostí lze zobrazovat v dostupném uživatelském rozhraní nebo na obrazovce internetového prohlížeče. Sekce katalogu Elektronické regulátory 5

6 Zápis a ukládání trendových dat Regulátor FX16 Master může být konfigurován tak, aby v určených intervalech ukládal vzorky dat až 16 proměnných řídicí aplikace. Interval vzorkování je definován pro každou proměnnou a může být nastaven od 1 minuty až po 24 hodin. Vestavěná paměť může uchovávat, například, soubor se vzorky trendů odebíranými v 15 minutovém intervalu až 20 dní. Trendová data každé proměnné lze zobrazovat na dostupném uživatelském rozhraní v textovém formátu v určeném časovém rozmezí. K FX 16 Master je možné připojit následující displeje: LP-DIS65P00-0C: Large User Interface, panel, zapuštěná montáž nebo přenosný, podsvícený LCD 4x20, IP54, rozšířený teplotní rozsah: -20 C až +50 C, standardní čelní panel JCI. Čelní panel může být při objednání určitého minimálního množství upraven dle požadavků zákazníka. Buffer pro záznam trendů lze také zobrazit pomocí internetového prohlížeče a údaje o trendech lze kopírovat a vkládat do tabulkové aplikace jako je Excel, kde je lze dále zpracovávat a ukládat. Soubory s trendy lze také přenášet v pravidelných intervalech od jednou za hodinu až jednou za den pomocí modemu na ový server. V případě, že buffer není konfigurován pro kruhový záznam nebo je zaplněn bude vytvořena zpráva o systémové události. Uživatelská rozhraní, klávesnice a indikátory FX16 Master podporuje dva typy uživatelských rozhraní: lokální nebo vzdálené. LOKÁLNÍ: do vzdálenosti až 3 m od regulátoru, napájení a datová komunikace jsou vedeny plochým telefonním kabelem obsaženým v sadě LP-KIT C. VZDÁLENÉ: do vzdálenosti až 300 m od regulátoru. Displej musí být napájen nezávisle, datová komunikace je vedena po 3 vodičovém stíněném kabelu (není součástí dodávky) připojeném k rozhraní pro vzdálený displej regulátoru FX16 Master. Více podrobností o možnostech připojení naleznete v katalogovém listu konkrétního displeje. Obrázek 7 : LUI V.2 LP-DIS60P10-0C / LP-DIS60P11-0C: Medium User Interface, podsvícený LCD 4x20, IP54, rozšířený teplotní rozsah: -20 C až +50 C. Montáž do rozvaděče, neizolovaná verze, montáž na stěnu izolovaná verze. Obrázek 8 : MUI Vícejazyčná databáze Veškerý text dostupný na dostupném uživatelském rozhraní je plně programovatelný a lze jej zadávat až v pěti různých jazycích a to pomocí tabulky dodávané s programovacím nástrojem, ve kterém jsou uvedeny všechny texty pro překlad. Uživatel si potom může při přihlášení do systému vybrat preferovaný jazyk z nabídky displeje. Tato funkce byla navržena pro výrobce zařízení, kteří exportují systémy do různých zemí po celém světě nebo pro systémy v oblastech, kde se používá více než jeden jazyk. 6 Sekce katalogu Elektronické regulátory

7 FX Tools Regulátor FX16 Master je plně programovatelný. Konfigurační nástroj FX-Builder se používá pro programování regulátoru požadovanou aplikací, přičemž používá 27 fyzických vstupů / výstupů. Pro výběr a konfiguraci aplikace je určen softwarový balík FX Builder. Aplikaci lze nahrát, testovat a uvádět do provozu pomocí softwarových balíků FX CommPro. Upload / Download aplikace Regulátor FX16 Master je plně programovatelný regulátor, přičemž aplikaci lze do regulátoru nahrát pomocí PC s instalovaným softwarem FX Tools nebo lze upload/download aplikace provést pomocí FX programovacího klíče. Obrázek 9 : FX programovací klíč Sekce katalogu Elektronické regulátory 7

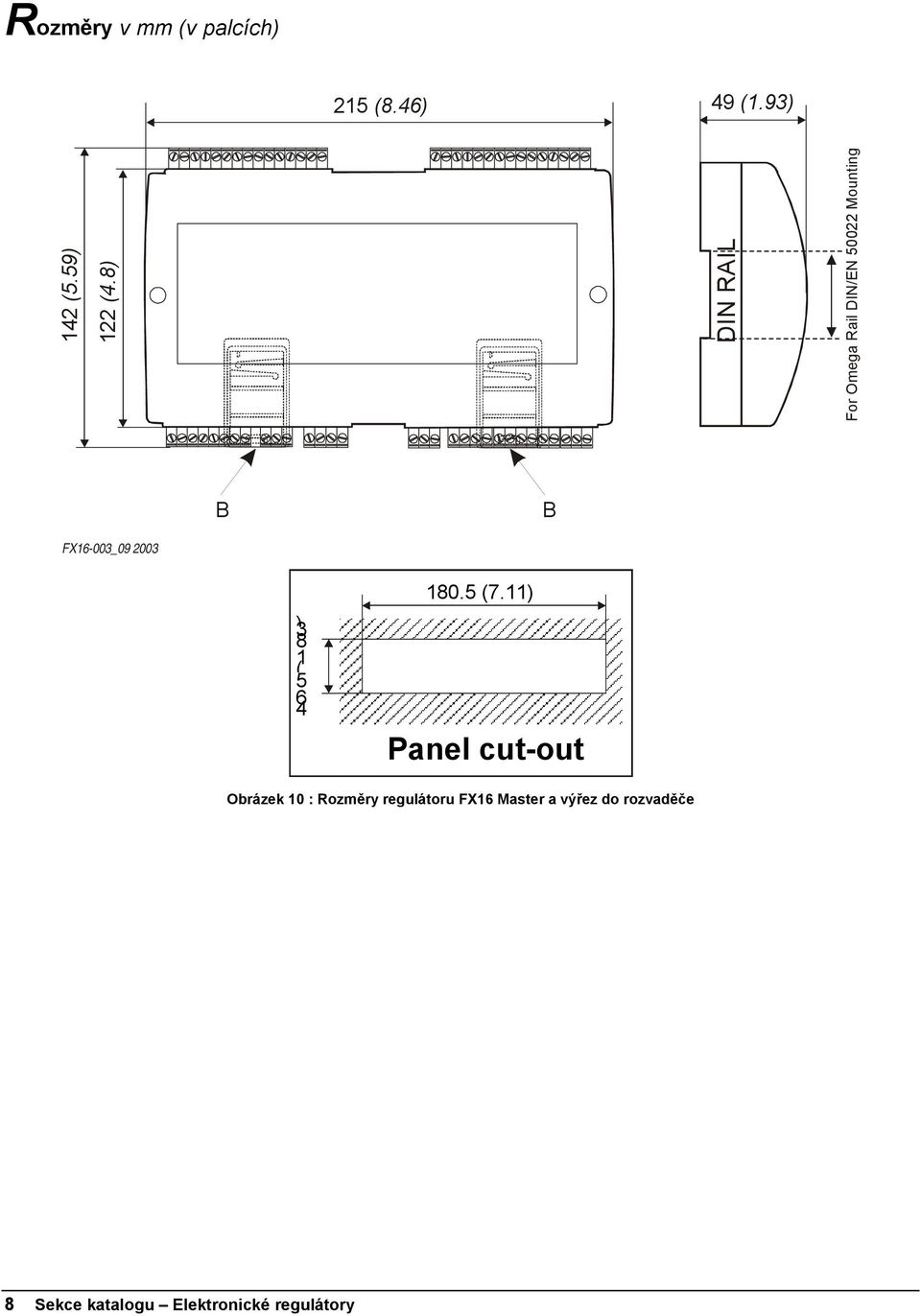

8 Rozměry v mm (v palcích) 215 (8.46) 49 (1.93) 142 (5.59) 122 (4.8) DIN RAIL For Omega Rail DIN/EN Mounting B B FX16-003_ ) 8 1 ( (7.11) Panel cut-out Obrázek 10 : Rozměry regulátoru FX16 Master a výřez do rozvaděče 8 Sekce katalogu Elektronické regulátory

9 Regulátor pro standardní teplotní rozsah FX16 Master, 9 relé, bez aplikačního software FX16 Master, 9 relé, bez aplikačního software, instalovaná karta N2Open FX16 Master, 9 relé, bez aplikačního software, instalovaná karta LON FX16 Master, 9 relé, bez aplikačního software, instalovaná karta RS-232 FX16 Master, 4 relé + 5 triaků, bez aplikačního software FX16 Master, 4 relé + 5 triaků, bez aplikačního software, instalovaná karta N2Open FX16 Master, 4 relé + 5 triaků, bez aplikačního software, instalovaná karta LON FX16 Master, 4 relé + 5 triaků, bez aplikačního software, instalovaná karta RS-232 Regulátory jsou dodávány se šroubovacími svorkovnicemi. Regulátor pro rozšířený teplotní rozsah FX16 Master, 9 relé, bez aplikačního software FX16 Master, 9 relé, bez aplikačního software, instalovaná karta N2Open FX16 Master, 9 relé, bez aplikačního software, instalovaná karta LON FX16 Master, 9 relé, bez aplikačního software, instalovaná karta RS-232 FX16 Master, 4 relé + 5 triaků, bez aplikačního software FX16 Master, 4 relé + 5 triaků, bez aplikačního software, instalovaná karta N2Open FX16 Master, 4 relé + 5 triaků, bez aplikačního software, instalovaná karta LON FX16 Master, 4 relé + 5 triaků, bez aplikačního software, instalovaná karta RS-232 Regulátory jsou dodávány se šroubovacími svorkovnicemi. Komunikační karta Komunikační karta N2Open Komunikační karta LonWorks Komunikační karta RS232 LP-FX16D00-000C LP-FX16D01-000C LP-FX16D02-000C LP-FX16D03-000C LP-FX16D10-000C LP-FX16D11-000C LP-FX16D12-000C LP-FX16D13-000C LP-FX16X00-000C LP-FX16X01-000C LP-FX16X02-000C LP-FX16X03-000C LP-FX16X10-000C LP-FX16X11-000C LP-FX16X12-000C LP-FX16X13-000C LP-NET C LP-NET C LP-NET C Příslušenství Propojovací kabel pro propojení FX16 Master s displejem MUI / LUI - 3 m. Propojovací kabel FX16 Master - STD modem - DB9, 1.5m Propojovací kabel FX16 Master - GSM modem - DB15, 1.5m Kabel NULL MODEM RS232, 3m Kabel NULL MODEM RS232, 15m Sada šroubovacích svorkovnic Sada svorkovnic MODEM GSM 900/1800 FastTrack Anténa GSM modemu Magnetická anténa GSM modemu kabel 2,5m Anténa GSM modemu pro montáž do rozvaděče - 5m Adaptér GSM modemu, 230Vstř./12Vss FX programovací klíč LP-KIT C LP-KIT C LP-KIT C LP-KIT C LP-KIT C LP-KIT C LP-KIT C LP-KIT C LP-KIT C LP-KIT C LP-KIT C LP-KIT C LP-KIT C Sekce katalogu Elektronické regulátory 9

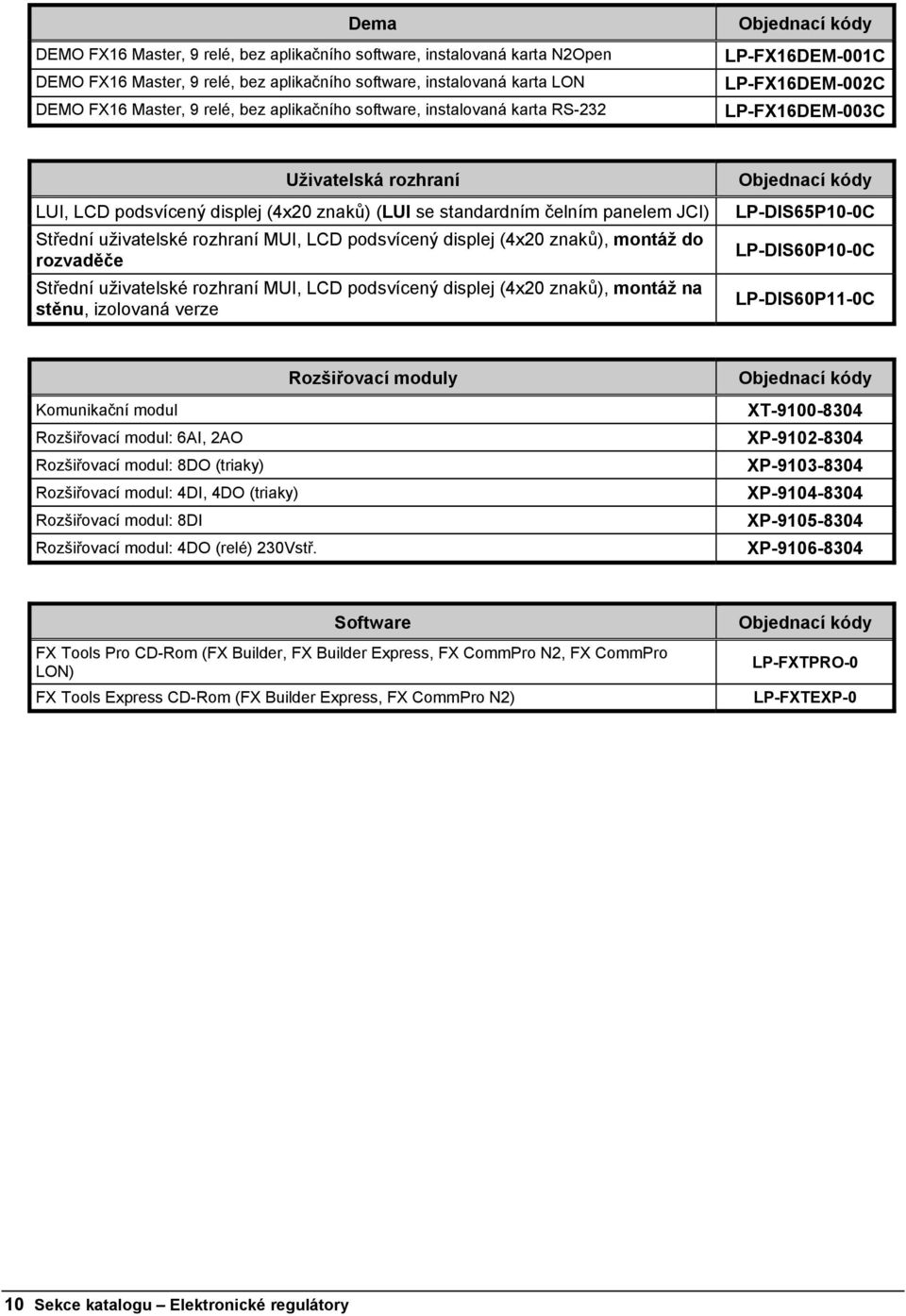

10 Dema DEMO FX16 Master, 9 relé, bez aplikačního software, instalovaná karta N2Open DEMO FX16 Master, 9 relé, bez aplikačního software, instalovaná karta LON DEMO FX16 Master, 9 relé, bez aplikačního software, instalovaná karta RS-232 LP-FX16DEM-001C LP-FX16DEM-002C LP-FX16DEM-003C Uživatelská rozhraní LUI, LCD podsvícený displej (4x20 znaků) (LUI se standardním čelním panelem JCI) Střední uživatelské rozhraní MUI, LCD podsvícený displej (4x20 znaků), montáž do rozvaděče Střední uživatelské rozhraní MUI, LCD podsvícený displej (4x20 znaků), montáž na stěnu, izolovaná verze LP-DIS65P10-0C LP-DIS60P10-0C LP-DIS60P11-0C Rozšiřovací moduly Komunikační modul Rozšiřovací modul: 6AI, 2AO Rozšiřovací modul: 8DO (triaky) Rozšiřovací modul: 4DI, 4DO (triaky) Rozšiřovací modul: 8DI Rozšiřovací modul: 4DO (relé) 230Vstř. XT XP XP XP XP XP Software FX Tools Pro CD-Rom (FX Builder, FX Builder Express, FX CommPro N2, FX CommPro LON) FX Tools Express CD-Rom (FX Builder Express, FX CommPro N2) LP-FXTPRO-0 LP-FXTEXP-0 10 Sekce katalogu Elektronické regulátory

11 Technické údaje Podrobnosti o vstupech/výstupech Svorky Typ Poznámka/aplikace Analogové vstupy (AI) TB1 AI1, AI2, AI3, AI4, AI5, AI6 Viz tabulka níže Rozlišení 16 bitů 3, 8 EXT-VDC +16 V, 80 ma 13 AVPS / EXT- VDC AVPS = +5 V, 20 ma EXT-VDC = +16 V, 80 ma Seznam použitelných vstupních snímačů Typ snímače Rozsah Volně softwarově konfigurovatelné. Aplikace: teplota, vlhkost, tlak, atd. Snímače 0-10 V Nebo max 4 snímače 0/4 20 ma Přímé napájení poměrových snímačů FX16 z interního napěťového napájecího zdroje (AVPS) nebo Snímače 0-10 V, 0/4-20 ma s EXT-VDC. Volba mezi AVPS a EXT-VDC se provádí přes propojky. Ni1000 JCI -45 C až 120 C +/- 0.5 C Ni1000 JCI Extended 20 C až 287 C +/- 0.5 C Ni1000 Siemens -50,00 C až 160 C +/- 0.5 C Ni1000 DIN -60,00 C až 180 C +/- 0.5 C Pt C až 605 C +/- 0.6 C A99-50 C až 110 C +/- 0.5 C NTC 2,2K -40 C až 150 C +/- 0.5 C 0 až 5 Vss poměrový 10 až 90% napájecího napětí 0.3% 0 až 10 Vss 0 až 10 V 0.3% 0 až 20 ma 0 až 20 ma 0.3% Přesnost při 20 C okolní teploty Sekce katalogu Elektronické regulátory 11

12 Digitální vstupy (DI) TB2 DI1, DI2, DI3, DI4, DI5, DI6, DI7, DI8 Digitální výstupy (DO) TB3 DO1, DO2, DO3 Beznapěťové kontakty Výkonová relé SPST 8(3)A Oddělení od mikroprocesoru se dosáhne tehdy, jestliže se pro napájení digitálních vstupů (svorky 34, 35) použije jiný napájecí zdroj 24 Vstř. než ten, který je použit pro napájení vlastního regulátoru. Čítač změn pracuje maximálně do 1Hz. Potřebujete-li rychlejší čítač, použijte modul XP Max. spínací výkon: 2000VA, 240W, 0.5HP, 250Vstř. UL/CUR: 8A 250Vstř. 8A 30Vss VDE: 8A 250Vstř. Předpokládaná doba elektrické životnosti: 1 x 10 5 sepnutí (360 cyklů x h) Elektrická izolační pevnost: cívka-kontakty 4000 V TB4 TB5 DO4, DO5 DO6, DO7, DO8 Výkonová relé SPST 5(3)A nebo triaky 0,5A / 24 Vstř. Výkonová relé SPST 5(3)A nebo triaky 0,5A / 24 Vstř. TB6 DO9 Relé SPDT NC 8(3)A 250V Analogové výstupy (AO) TB7 AO1, AO Vss (max 1.5 ma) Max. spínací výkon: 1,250VA, 150W Zatížení (odporové): 10A 125Vstř. 5A 250Vstř. 5A 30Vss Předpokládaná doba elektrické životnosti: 10A 125Vstř. 5x10 4 sepnutí 5A 250Vstř. 5x10 4 sepnutí 5A 30Vss 10 5 sepnutí Elektrická izolační pevnost: cívka-kontakty 4000 V po dobu 1 min Stejné jako relé TB3 Relé selhání pro zvýšení bezpečnosti. Relé se vrátí do své pozice normálně sepnuto nejen při výpadku napájení, ale i v případě selhání mikroprocesoru: watch-dog, podpětí rozvodné sítě (brown-out), atd. Používají se pro řízení motorů pohonů, frekvenční řízení. Rozlišení 16 bitů. TB8 AO3, AO Vss (max 1.5 ma) Používají se pro řízení motorů pohonů, frekvenční řízení. Rozlišení 16 bitů. 79, 80 AO V~ Hot AO V~ Com 24Vstř. Oddělení od mikroprocesoru se dosáhne tehdy, jestliže se pro napájení analogových výstupů použije jiný napájecí zdroj 24 Vstř. než ten, který je použit pro napájení vlastního regulátoru. 12 Sekce katalogu Elektronické regulátory

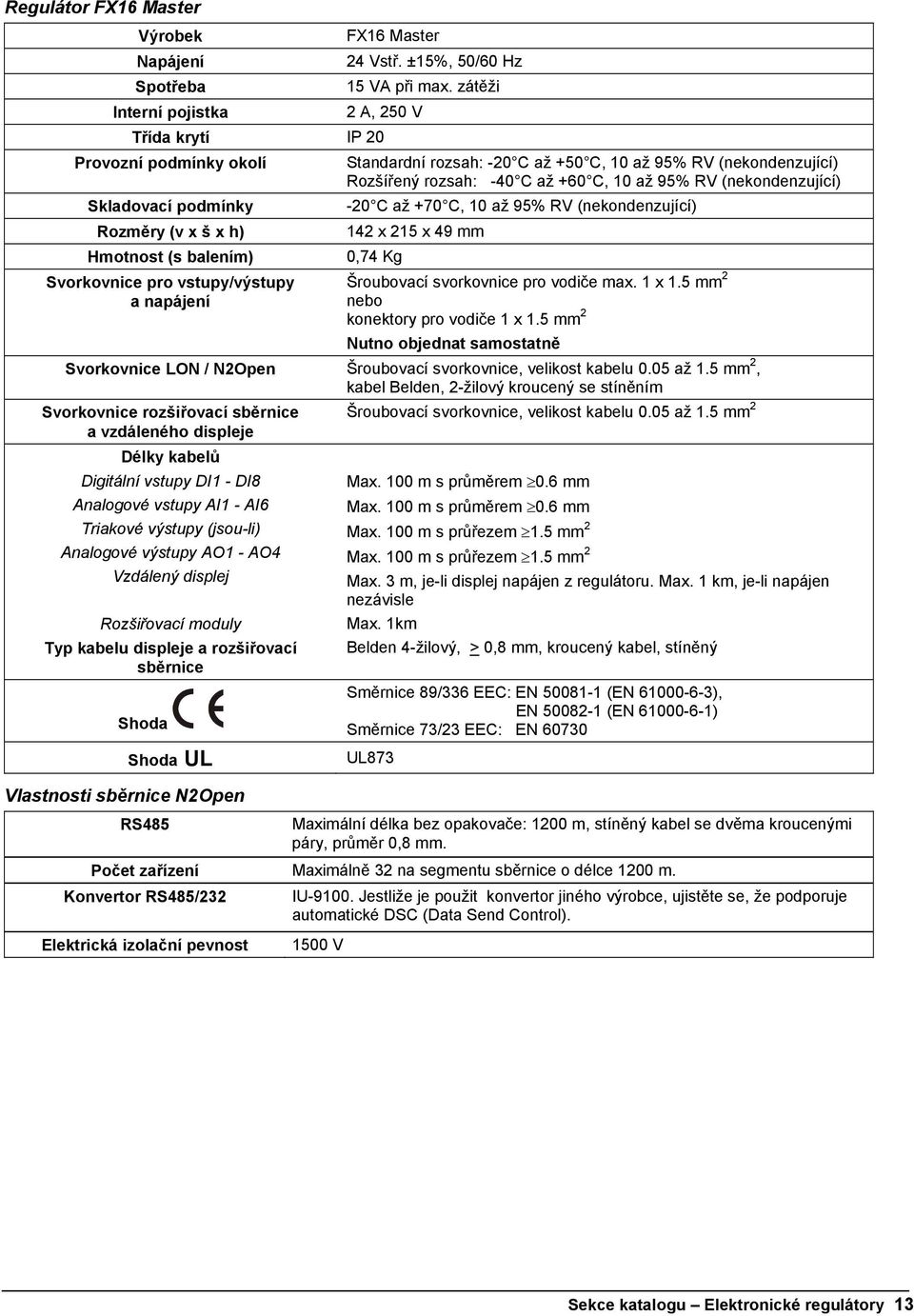

13 Regulátor FX16 Master Výrobek Napájení Spotřeba Interní pojistka FX16 Master 24 Vstř. ±15%, 50/60 Hz 15 VA při max. zátěži 2 A, 250 V Třída krytí IP 20 Provozní podmínky okolí Skladovací podmínky Rozměry (v x š x h) Hmotnost (s balením) Svorkovnice pro vstupy/výstupy a napájení Standardní rozsah: -20 C až +50 C, 10 až 95% RV (nekondenzující) Rozšířený rozsah: -40 C až +60 C, 10 až 95% RV (nekondenzující) -20 C až +70 C, 10 až 95% RV (nekondenzující) 142 x 215 x 49 mm 0,74 Kg Šroubovací svorkovnice pro vodiče max. 1 x 1.5 mm 2 nebo konektory pro vodiče 1 x 1.5 mm 2 Nutno objednat samostatně Svorkovnice LON / N2Open Šroubovací svorkovnice, velikost kabelu 0.05 až 1.5 mm 2, kabel Belden, 2-žilový kroucený se stíněním Svorkovnice rozšiřovací sběrnice a vzdáleného displeje Délky kabelů Digitální vstupy DI1 - DI8 Analogové vstupy AI1 - AI6 Triakové výstupy (jsou-li) Analogové výstupy AO1 - AO4 Vzdálený displej Rozšiřovací moduly Typ kabelu displeje a rozšiřovací sběrnice Shoda Shoda UL Vlastnosti sběrnice N2Open Šroubovací svorkovnice, velikost kabelu 0.05 až 1.5 mm 2 Max. 100 m s průměrem 0.6 mm Max. 100 m s průměrem 0.6 mm Max. 100 m s průřezem 1.5 mm 2 Max. 100 m s průřezem 1.5 mm 2 Max. 3 m, je-li displej napájen z regulátoru. Max. 1 km, je-li napájen nezávisle Max. 1km Belden 4-žilový, > 0,8 mm, kroucený kabel, stíněný Směrnice 89/336 EEC: EN (EN ), EN (EN ) Směrnice 73/23 EEC: EN UL873 RS485 Maximální délka bez opakovače: 1200 m, stíněný kabel se dvěma kroucenými páry, průměr 0,8 mm. Počet zařízení Maximálně 32 na segmentu sběrnice o délce 1200 m. Konvertor RS485/232 Elektrická izolační pevnost IU Jestliže je použit konvertor jiného výrobce, ujistěte se, že podporuje automatické DSC (Data Send Control) V Sekce katalogu Elektronické regulátory 13

14 Vlastnosti sítě LonWorks Síť LON network a její zakončení Počet uzlů Typ kabelu: Sběrnicové zapojení: jsou vyžadovány dva zakončovací členy 100 Ohmů, každý na jednom konci sběrnice. Volná topologie: vyžadován jeden zakončovací člen 50 Ohmů. 64 (pokud nejsou použity opakovače), Pouze uzly FTT-10. Délka se zařízeními FTT-10 Topologie Bus Belden m 500m Belden m 500m Level IV 22 AWG 1400m 400m Volná topologie GSM modem GSM 900 GSM 1800/1900 Napěťový rozsah 5 až 32 Vss Napájení při 25 C Min Typ Max Min Typ Max Vstupní napájecí napětí Špičkový vstupní napájecí proud (při komunikaci) při 5 V 1.8A 1.1 A při 13.2 V 0.7A 0.4 A při 32 V 0.4A 0.2 A Průměrný vstupní napájecí proud (při komunikaci) Průměrný vstupní napájecí proud (v době nečinnosti) Provozní podmínky okolí Skladovací podmínky při 5 V 330 ma 220 ma při 13.2 V 130 ma 95 ma při 32 V 65 ma 50 ma při 5 V 31.4 ma 31.4 ma při 13.2 V 13.2 ma 13.2 ma při 32 V 5.6 ma 5.6 ma -20 C až +55 C -25 C až +70 C Materiál krytu Objem 12.2cm 3 Profilovaný hliník Hmotnost Rozměry Celkové rozměry < 130g 98mm x 54mm x 25mm (konektory nejsou zahrnuty) 110mm x 54mm x 25mm 14 Sekce katalogu Elektronické regulátory

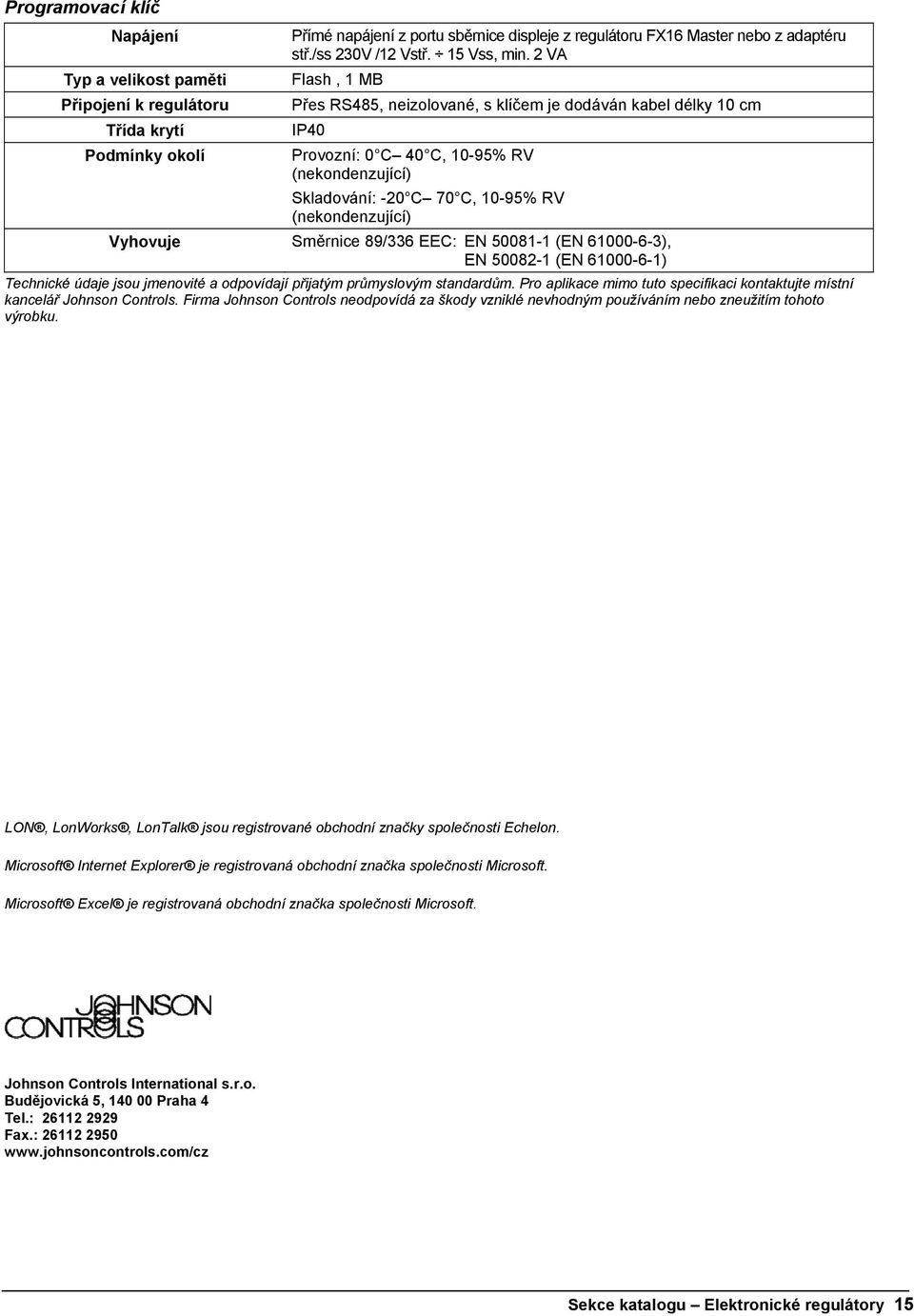

15 Programovací klíč Napájení Typ a velikost paměti Připojení k regulátoru Třída krytí Přímé napájení z portu sběrnice displeje z regulátoru FX16 Master nebo z adaptéru stř./ss 230V /12 Vstř. 15 Vss, min. 2 VA Flash, 1 MB Přes RS485, neizolované, s klíčem je dodáván kabel délky 10 cm IP40 Podmínky okolí Provozní: 0 C 40 C, 10-95% RV (nekondenzující) Skladování: -20 C 70 C, 10-95% RV (nekondenzující) Vyhovuje Směrnice 89/336 EEC: EN (EN ), EN (EN ) Technické údaje jsou jmenovité a odpovídají přijatým průmyslovým standardům. Pro aplikace mimo tuto specifikaci kontaktujte místní kancelář Johnson Controls. Firma Johnson Controls neodpovídá za škody vzniklé nevhodným používáním nebo zneužitím tohoto výrobku. LON, LonWorks, LonTalk jsou registrované obchodní značky společnosti Echelon. Microsoft Internet Explorer je registrovaná obchodní značka společnosti Microsoft. Microsoft Excel je registrovaná obchodní značka společnosti Microsoft. Johnson Controls International s.r.o. Budějovická 5, Praha 4 Tel.: Fax.: Sekce katalogu Elektronické regulátory 15
