1 SIGM PUMPY HRNICE SIGM PUMPY HRNICE, s.r.o. Tovární 605, Hranice tel.: 0642/ , fax: 0642/ ČERPCÍ STNICE T 4/10, 7/

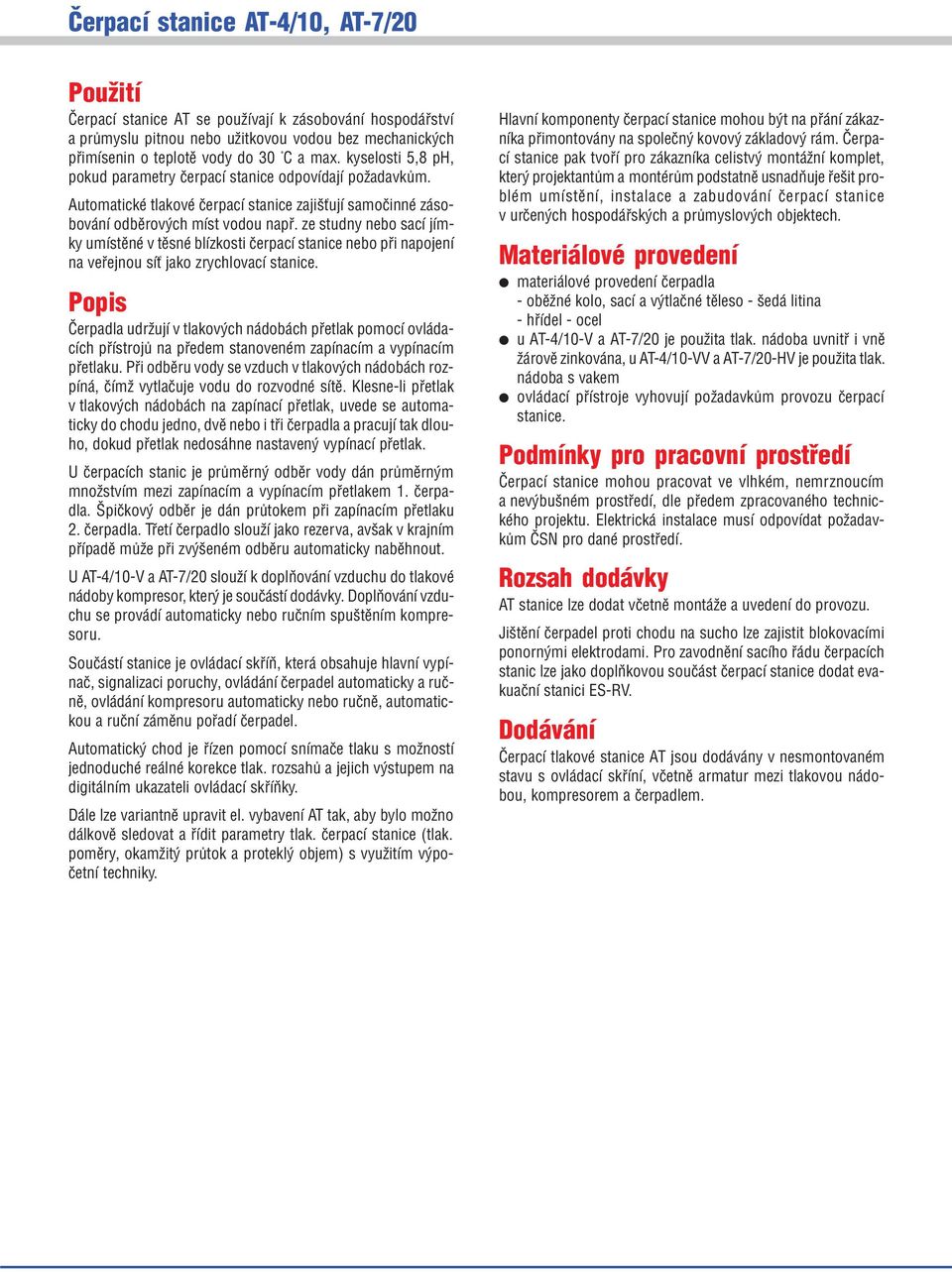

2 Čerpací stanice T 4/10, T 7/20 Použití Čerpací stanice T se používají k zásobování hospodářství a průmyslu pitnou nebo užitkovou vodou bez mechanických přimísenin o teplotě vody do 30 C a max. kyselosti 5,8 ph, pokud parametry čerpací stanice odpovídají požadavkům. utomatické tlakové čerpací stanice zajišťují samočinné záso bování odběrových míst vodou např. ze studny nebo sací jím ky umístěné v těsné blízkosti čerpací stanice nebo při napojení na veřejnou síť jako zrychlovací stanice. Popis Čerpadla udržují v tlakových nádobách přetlak pomocí ovláda cích přístrojů na předem stanoveném zapínacím a vypínacím přetlaku. Při odběru vody se vzduch v tlakových nádobách roz píná, čímž vytlačuje vodu do rozvodné sítě. Klesne li přetlak v tlakových nádobách na zapínací přetlak, uvede se automa ticky do chodu jedno, dvě nebo i tři čerpadla a pracují tak dlou ho, dokud přetlak nedosáhne nastavený vypínací přetlak. U čerpacích stanic je průměrný odběr vody dán průměrným množstvím mezi zapínacím a vypínacím přetlakem 1. čerpa dla. Špičkový odběr je dán průtokem při zapínacím přetlaku 2. čerpadla. Třetí čerpadlo slouží jako rezerva, avšak v krajním případě může při zvýšeném odběru automaticky naběhnout. U T 4/10 V a T 7/20 slouží k doplňování vzduchu do tlakové nádoby kompresor, který je součástí dodávky. Doplňování vzdu chu se provádí automaticky nebo ručním spuštěním kompre soru. Součástí stanice je ovládací skříň, která obsahuje hlavní vypí nač, signalizaci poruchy, ovládání čerpadel automaticky a ruč ně, ovládání kompresoru automaticky nebo ručně, automatic kou a ruční záměnu pořadí čerpadel. utomatický chod je řízen pomocí snímače tlaku s možností jednoduché reálné korekce tlak. rozsahů a jejich výstupem na digitálním ukazateli ovládací skříňky. Dále lze variantně upravit el. vybavení T tak, aby bylo možno dálkově sledovat a řídit parametry tlak. čerpací stanice (tlak. poměry, okamžitý průtok a proteklý objem) s využitím výpo četní techniky. Hlavní komponenty čerpací stanice mohou být na přání zákaz níka přimontovány na společný kovový základový rám. Čerpa cí stanice pak tvoří pro zákazníka celistvý montážní komplet, který projektantům a montérům podstatně usnadňuje řešit pro blém umístění, instalace a zabudování čerpací stanice v určených hospodářských a průmyslových objektech. Materiálové provedení materiálové provedení čerpadla oběžné kolo, sací a výtlačné těleso šedá litina hřídel ocel u T 4/10 V a T 7/20 je použita tlak. nádoba uvnitř i vně žárově zinkována, u T 4/10 VV a T 7/20 HV je použita tlak. nádoba s vakem ovládací přístroje vyhovují požadavkům provozu čerpací stanice. Podmínky pro pracovní prostředí Čerpací stanice mohou pracovat ve vlhkém, nemrznoucím a nevýbušném prostředí, dle předem zpracovaného technic kého projektu. Elektrická instalace musí odpovídat požadav kům ČSN pro dané prostředí. Rozsah dodávky T stanice lze dodat včetně montáže a uvedení do provozu. Jištění čerpadel proti chodu na sucho lze zajistit blokovacími ponornými elektrodami. Pro zavodnění sacího řádu čerpacích stanic lze jako doplňkovou součást čerpací stanice dodat eva kuační stanici ES RV. Dodávání Čerpací tlakové stanice T jsou dodávány v nesmontovaném stavu s ovládací skříní, včetně armatur mezi tlakovou nádo bou, kompresorem a čerpadlem.

3 Čerpací stanice T 4/10, T 7/20 Rozměrový náčrtek T 4/10 V DN25 DN DN typ vodárny typ čerpadla H 9 T 4/10 V 1 3x40 CVXV T 4/10 V 2 3x40 CVXV T 4/10 V 3 3x40 CVXV T 4/10 V 4 3x40 CVXV Čerpadlo 2 Kompresor 3 Tlaková nádrž 1600L 4 Snímač tlaku 6 Stavoznak nádrže 7 Manometr 8 Sací přechod 9 Výtlač. přechod 10 Šoupátko 11 Šoupátko 12 Zpětná klapka 13 Sací koš 14 Ventil uzavírací 15 Odlučovač oleje 16 Manometrický kohout 17 Trubice stavoznaku 18 Ochranný kryt 19 Kondenzační smyčka 20 Ovládací skříň ~ x50 DN H Rozměry základových šroubů ČSN : Tlaková nádoba Čerpadlo Kompresor M20x200 M16x160 M 8x DOPORUČENÉ USPOŘÁDÁNÍ

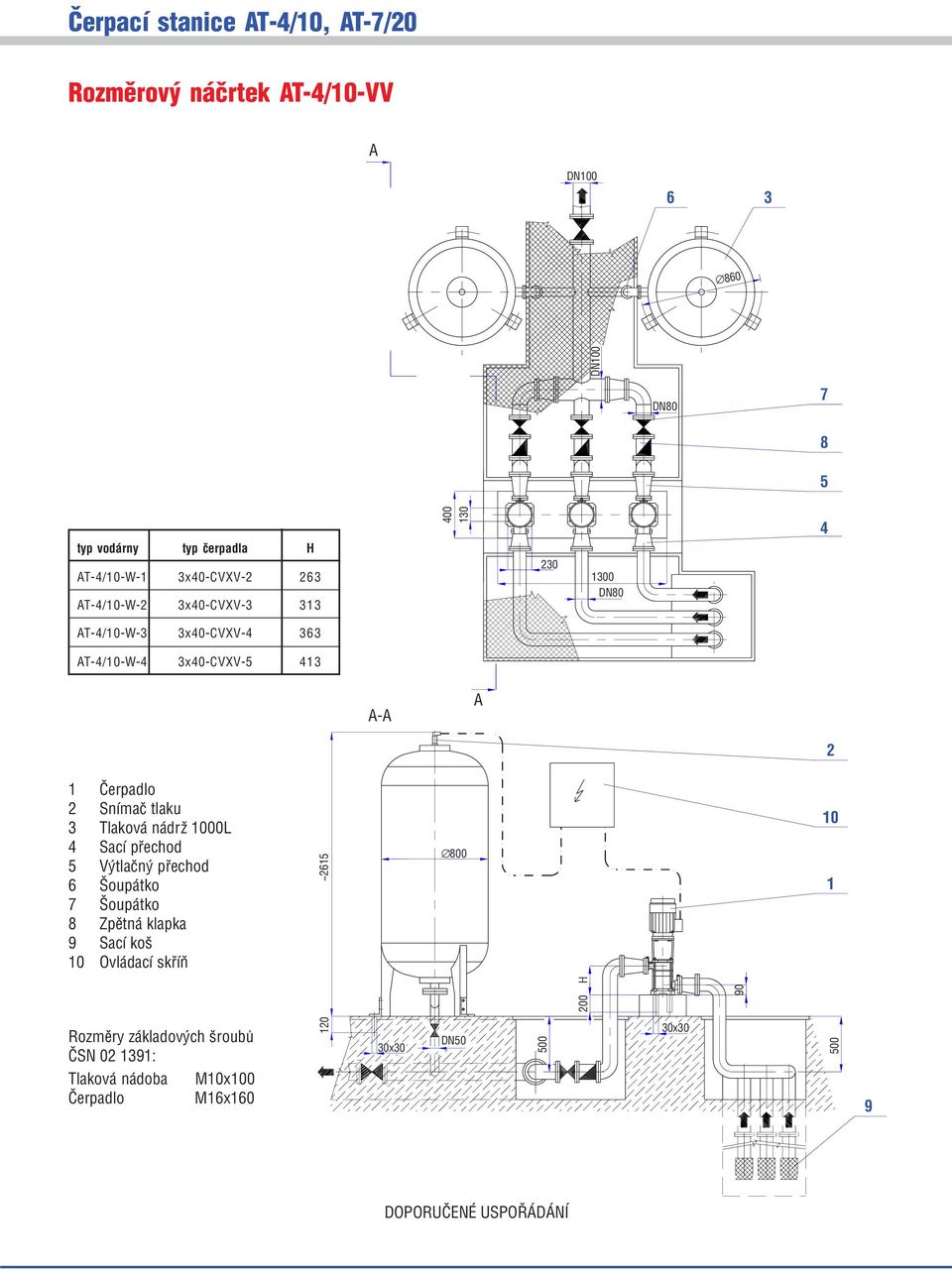

4 Čerpací stanice T 4/10, T 7/20 Rozměrový náčrtek T 4/10 VV DN DN typ vodárny typ čerpadla H T 4/10 W 1 3x40 CVXV T 4/10 W 2 3x40 CVXV T 4/10 W 3 3x40 CVXV T 4/10 W 4 3x40 CVXV Čerpadlo 2 Snímač tlaku 3 Tlaková nádrž 0L 4 Sací přechod 5 Výtlačný přechod 6 Šoupátko 7 Šoupátko 8 Zpětná klapka 9 Sací koš 10 Ovládací skříň ~ H Rozměry základových šroubů ČSN : Tlaková nádoba M10x Čerpadlo M16x DN50 9 DOPORUČENÉ USPOŘÁDÁNÍ

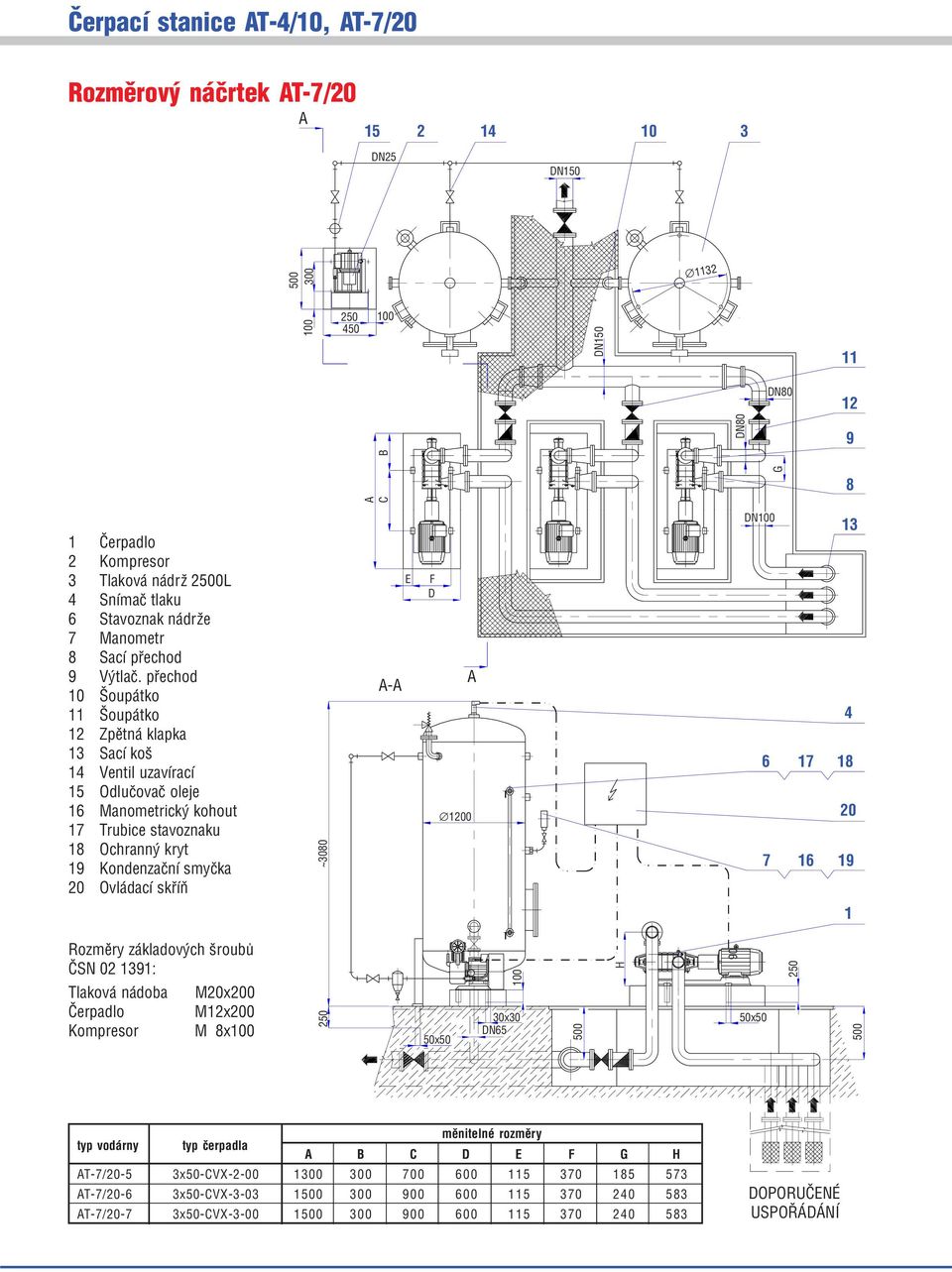

5 Čerpací stanice T 4/10, T 7/20 Rozměrový náčrtek T 7/ DN25 DN DN C G B 8 1 Čerpadlo 2 Kompresor 3 Tlaková nádrž 2L 4 Snímač tlaku 6 Stavoznak nádrže 7 Manometr 8 Sací přechod 9 Výtlač. přechod 10 Šoupátko 11 Šoupátko 12 Zpětná klapka 13 Sací koš 14 Ventil uzavírací 15 Odlučovač oleje 16 Manometrický kohout 17 Trubice stavoznaku 18 Ochranný kryt 19 Kondenzační smyčka 20 Ovládací skříň ~3080 E F D 1200 DN Rozměry základových šroubů ČSN : Tlaková nádoba M20x200 Čerpadlo M12x200 Kompresor M 8x 50x50 DN65 H 50x50 měnitelné rozměry typ vodárny typ čerpadla B C D E F G H T 7/20 5 3x50 CVX T 7/20 6 3x50 CVX T 7/20 7 3x50 CVX DOPORUČENÉ USPOŘÁDÁNÍ

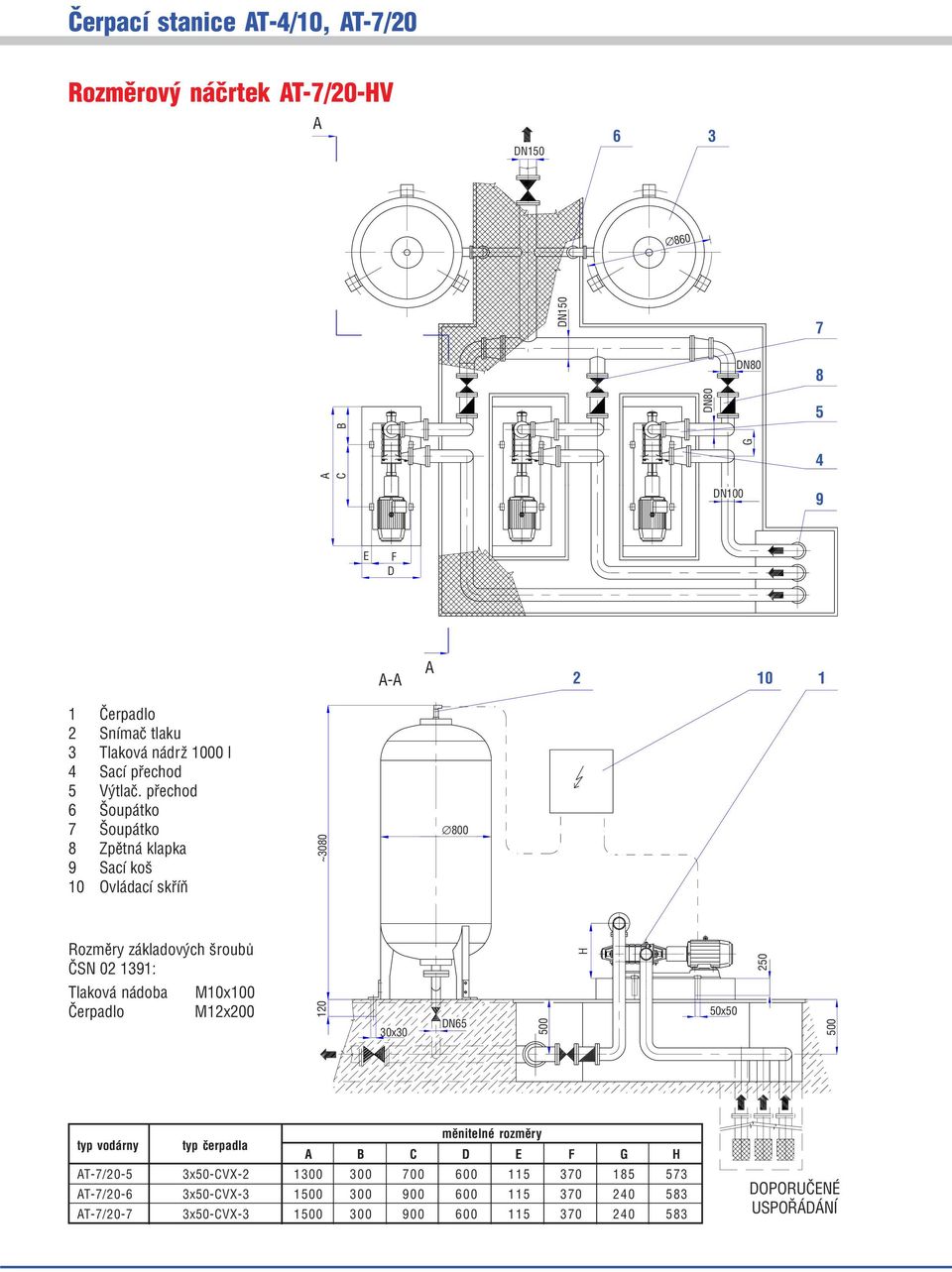

6 Čerpací stanice T 4/10, T 7/20 Rozměrový náčrtek T 7/20 HV DN DN B 5 C G 4 DN 9 E F D Čerpadlo 2 Snímač tlaku 3 Tlaková nádrž 0 l 4 Sací přechod 5 Výtlač. přechod 6 Šoupátko 7 Šoupátko 8 Zpětná klapka 9 Sací koš 10 Ovládací skříň ~ Rozměry základových šroubů ČSN : H Tlaková nádoba Čerpadlo M10x M12x DN65 50x50 měnitelné rozměry typ vodárny typ čerpadla B C D E F G H T 7/20 5 3x50 CVX T 7/20 6 3x50 CVX T 7/20 7 3x50 CVX DOPORUČENÉ USPOŘÁDÁNÍ

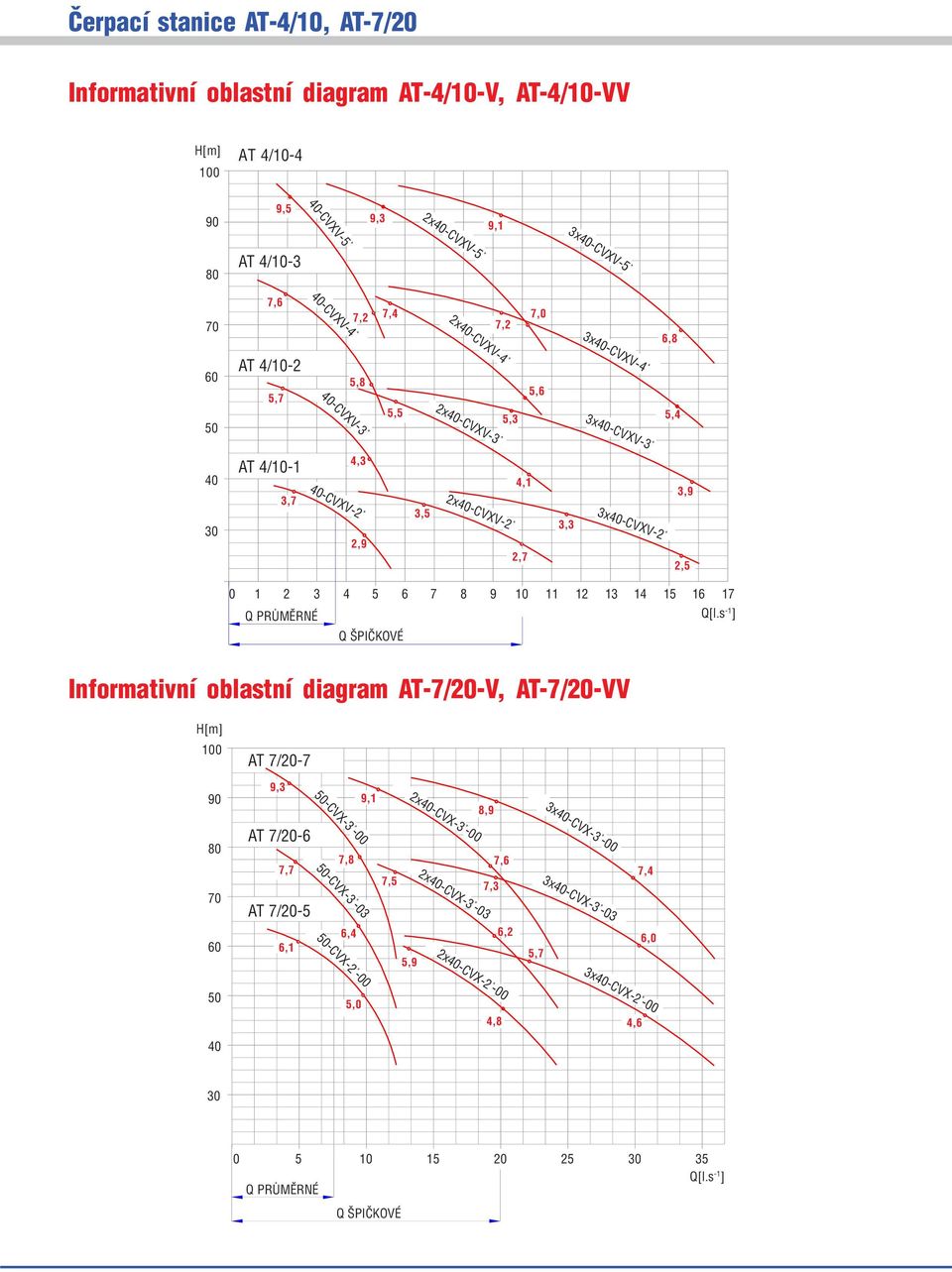

7 Čerpací stanice T 4/10, T 7/20 Informativní oblastní diagram T 4/10 V, T 4/10 VV H[m] T 4/10 4 9,5 9,3 9,1 40 CVXV 5 80 T 4/10 3 2x40 CVXV ,6 40 CVXV 4 7,2 7,4 2x40 CVXV 4 7,2 7,0 6, T 4/10 2 5,7 5,8 40 CVXV 3 5,5 2x40 CVXV 3 5,3 5,6 3x40 CVXV 5 3x40 CVXV 4 3x40 CVXV 3 5, T 4/10 1 3,7 4,3 40 CVXV 2 2,9 3,5 2x40 CVXV 2 4,1 2,7 3,3 3x40 CVXV 2 3,9 2, Q PRŮMĚRNÉ Q[l.s 1 ] Q ŠPIČKOVÉ Informativní oblastní diagram T 7/20 V, T 7/20 VV H[m] T 7/20 7 9,3 9,1 8,9 50 CVX x40 CVX T 7/20 6 7,8 7,7 T 7/ CVX ,4 6,1 7,6 7,5 7,3 2x40 CVX ,2 5,9 5,7 3x40 CVX x40 CVX ,4 6, CVX ,0 2x40 CVX ,8 3x40 CVX , Q[l.s 1 ] Q PRŮMĚRNÉ Q ŠPIČKOVÉ

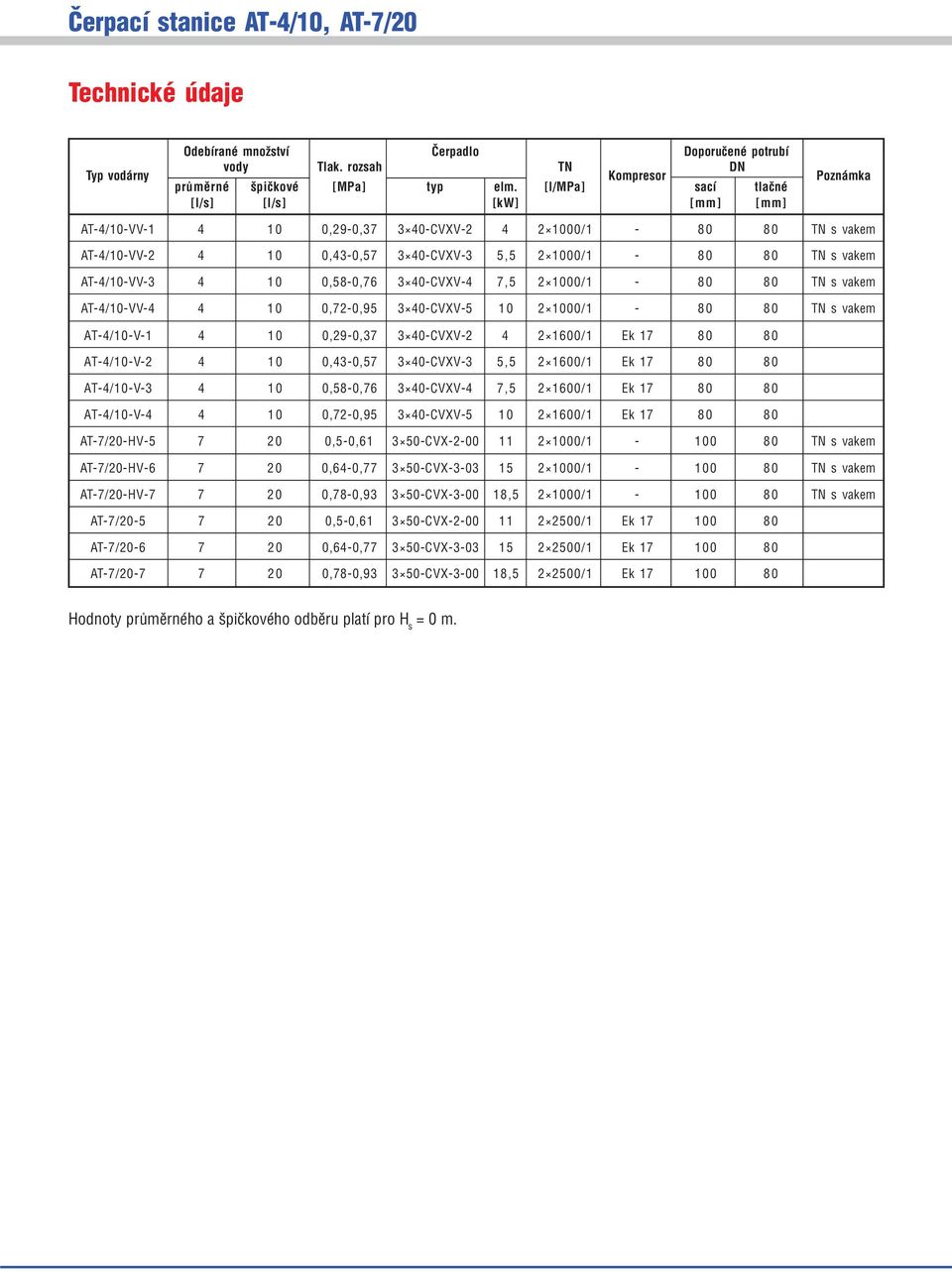

8 Čerpací stanice T 4/10, T 7/20 Technické údaje Typ vodárny Odebírané množství Čerpadlo Doporučené potrubí vody Tlak. rozsah TN DN Kompresor průměrné špičkové [MPa] typ elm. [l/mpa] sací tlačné [l/s] [l/s] [kw] [mm] [mm] Poznámka T 4/10 VV ,29 0, CVXV / TN s vakem T 4/10 VV ,43 0, CVXV 3 5,5 2 0/ TN s vakem T 4/10 VV ,58 0, CVXV 4 7,5 2 0/ TN s vakem T 4/10 VV ,72 0, CVXV / TN s vakem T 4/10 V ,29 0, CVXV /1 Ek T 4/10 V ,43 0, CVXV 3 5, /1 Ek T 4/10 V ,58 0, CVXV 4 7, /1 Ek T 4/10 V ,72 0, CVXV /1 Ek T 7/20 HV ,5 0, CVX /1 80 TN s vakem T 7/20 HV ,64 0, CVX /1 80 TN s vakem T 7/20 HV ,78 0, CVX ,5 2 0/1 80 TN s vakem T 7/ ,5 0, CVX /1 Ek T 7/ ,64 0, CVX /1 Ek T 7/ ,78 0, CVX ,5 2 2/1 Ek Hodnoty průměrného a špičkového odběru platí pro H s = 0 m.
