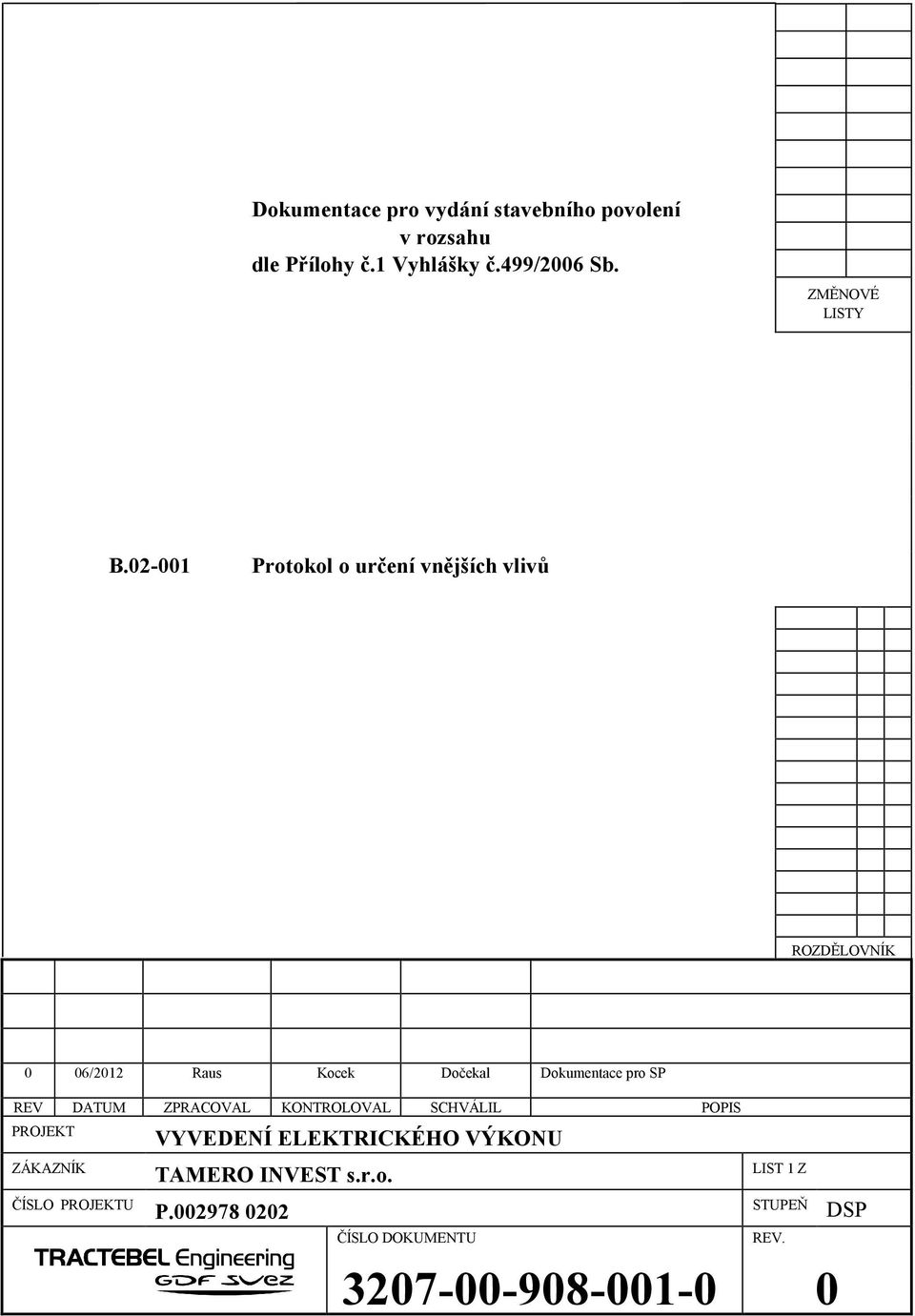

1 Dokumentace pro vydání stavebního povolení v rozsahu dle Přílohy č.1 Vyhlášky č.499/2006 Sb. ZMĚNOVÉ LISTY B Protokol o určení vnějších vlivů ROZDĚLOVNÍK 0 06/2012 Raus Kocek Dočekal Dokumentace pro SP REV DATUM ZPRACOVAL KONTROLOVAL SCHVÁLIL POPIS PROJEKT ZÁKAZNÍK ČÍSLO PROJEKTU P VYVEDENÍ ELEKTRICKÉHO VÝKONU TAMERO INVEST s.r.o. ČÍSLO DOKUMENTU LIST 1 Z STUPEŇ REV DSP

2 OBSAH 1. SLOŽENÍ ODBORNÉ KOMISE 3 2. PODKLADY POUŽITÉ PRO VYPRACOVÁNÍ PROTOKOLU 3 3. PŘÍLOHY - ZPRACOVANÉ TABULKY 3 4. URČENÍ ZPRACOVANÉHO PROTOKOLU 3 5. POPIS ZAŘÍZENÍ A TECHNOLOGIE 3 6. CHARAKTERISTIKA STAVBY A BUDOUCÍHO PROVOZU SPOLEČNÉ OTÁZKY STAVBY A PROVOZU (GLOBÁLNÍ POPIS CELKU) SPECIFICKÉ OTÁZKY STAVBY A PROVOZU 6 7. VÝCHODISKA PRO POSOUZENÍ VLIVŮ PROSTŘEDÍ SPOLEČNÉ OTÁZKY VLIVŮ (GLOBÁLNÍ POPIS CELKU) SPECIFICKÉ OTÁZKY VLIVŮ VÝCHODISKA S OHLEDEM NA CHARAKTER ROZHODUJÍCÍCH MÉDIÍ VÝCHODISKA S OHLEDEM NA KRITICKÉ VÝROBNÍ ČINNOSTI, POSTUPY VÝCHODISKA S OHLEDEM NA KLÍČOVÁ VÝROBNÍ ZAŘÍZENÍ (STROJE, LINKY) VÝCHODISKA POSUZOVÁNÍ PO JEDNOTLIVÝCH (NEBO TYPOVÝCH) PROSTORECH 7 8. ZÁVĚR 7 9. PŘÍLOHOVÁ ČÁST 8 VNĚJŠÍCH VLIVŮ.DOC ORIENTAČNÍ Č. DOK..: B STRANA 2 Z 12

3 1. SLOŽENÍ ODBORNÉ KOMISE Na základě zpracované projektové dokumentace zakázky P byl zpracován tento protokol s pracovním označením v evidenci TE Ústí n/l jako Protokol_12_02.doc odbornou komisí o uvedeném složení: Předseda: Ing. Miroslav Raus procesní inženýr Členové: Martin Csato specialista elektro Bc. Petr Kocek manažer projektu 2. PODKLADY POUŽITÉ PRO VYPRACOVÁNÍ PROTOKOLU ČSN ed. 2 - Elektrická instalace nízkého napětí Část 1: Základní hlediska, stanovení základních charakteristik, definice ČSN ed. 3 - Elektrická instalace nízkého napětí Část 5-51: Výběr a stavba elektrických zařízení Všeobecné předpisy Zpracovaná projektová dokumentace Vyvedení elektrického výkonu Znalost podobných instalací jako pro zájmových prostor Odborné zkušenosti kolektivu komise zpracovatele 3. PŘÍLOHY - ZPRACOVANÉ TABULKY Zpracovány byly následující tabulky o posouzení vnějších vlivů jednotlivých prostor a tabulky dat: 1- Venkovní prostory 2- Větrané místnosti 3- Klimatizované místnosti 4- Tabulka vlastností hořlavých látek 5- Údajový list pro klasifikaci nebezpečných prostorů, seznam zdrojů úniků Tabulky jsou uvedeny v přílohách na konci protokolu. 4. URČENÍ ZPRACOVANÉHO PROTOKOLU Protokol o určení vnějších vlivů posuzuje rozhodující a důležité vlivy, které musí být brány v úvahu pro návrh technologických zařízení, stavebních objektů, ochrany proti korozi apod. a zejména pro vytvoření provozních podmínek pro hodnocené prostory a pro posuzovaná zařízení. Závěry protokolu musí být respektovány všemi odbornostmi (profesemi), realizujícími výstavbu nebo provozujícími stavbu a instalované technologie pro vyvedení výkonu. 5. POPIS ZAŘÍZENÍ A TECHNOLOGIE Projekty krealizaci záměru Vyvedení elektrického výkonu řeší splnění uložených požadavků technologie (instalací elektrických zařízení) při splnění všech ostatních úkolů, plynoucích z platné legislativy, norem, předpisů apod. včetně bezpečnosti, hygieny a ochrany životního prostředí. V souvislosti s uvedeným je realizace stavby řešena v prostorech VNĚJŠÍCH VLIVŮ.DOC ORIENTAČNÍ Č. DOK..: B STRANA 3 Z 12

4 stávajícího Energetického bloku situovaného uvnitř ACHV stavebníka. Jedním z cílů je tak co nejvyšší využití stávající infrastruktury a možností stávajících staveb s cílem minimalizovat vlivy na životní prostředí při minimálních investičních nákladech při současném udržení minimálních provozních nákladů při maximální bezpečnosti provozu i pracovníků. Základními technologickými zařízeními jsou elektrická zařízení k vyvedení elektrického výkonu. Zařízení budou umístěna v kobkách, rozvodnách a vyčleněných místnostech, které jsou popsány dále. V co největší míře jsou rovněž využívány stávající dopravní možnosti. 6. CHARAKTERISTIKA STAVBY A BUDOUCÍHO PROVOZU Stavba je obdobného charakteru jako odpovídající objekty v zájmovém prostoru. Ve venkovním prostoru jsou vedeny nové potrubní mosty a je provedena úprava stávajících pro vyvedení výkonu do trafostanice a z trafostanice na přechodový blok. Jedná se o mosty M1 až M8. Na mostech budou uloženy elektrokabely v trubních chráničkách a na kabelových lávkách. Hlavní technologie je instalovaná v budově transformátorové stanice (SO 3207). Jedná se o zděný objekt s pultovou střechou, částečně krytou trapézovými plechy a částečně živičnou krytinou. Objekt je půdorysně členěn na dvě části: na jednopodlažní část trafostanice a část přidruženou, která je tvořena dvěma nadzemními podlažími. V 1.NP se nachází kobková rozvodna a dvě místnosti pro transformátory vlastní spotřeby. Ve 2.NP se pak nachází rozvodna NN a dvě místnosti pro baterie. Přístup do 2.NP je zajištěn vnějším ocelovým tříramenným schodištěm. Barevné řešení objektu je provedeno dle stávající zástavby v areálu. Další stavební objekt - SO 4301, označený jako Přechodový blok, zahrnuje úpravy ve stávající rozvodně VVN. Jedná se především o základy pod elektrotechnická zařízení a pod ocelovou konstrukci mostu, nový podzemní potrubní kanál a oplocení. Charakteristiku stavby stručně dokreslí následující tabulka: SO 3207 Trafostanice pro GT Nový objekt, včetně přípojky na dešťovou kanalizaci SO 4301 Přechodový blok Úpravy ve stávající rozvodně VVN SO 001S Komunikace Úprava komunikace u stávající rozvodny VVN SO 004T/11 Potrubní mosty Úprava potrubního mostu O, včetně prodloužení a kabelové lávky zobjektu SO 327.K2 Dotčené prostory instalace technologie, které jsou situovány v budově trafostanice GT a jsou dvojího druhu klimatizované a vytápěné. VNĚJŠÍCH VLIVŮ.DOC ORIENTAČNÍ Č. DOK..: B STRANA 4 Z 12

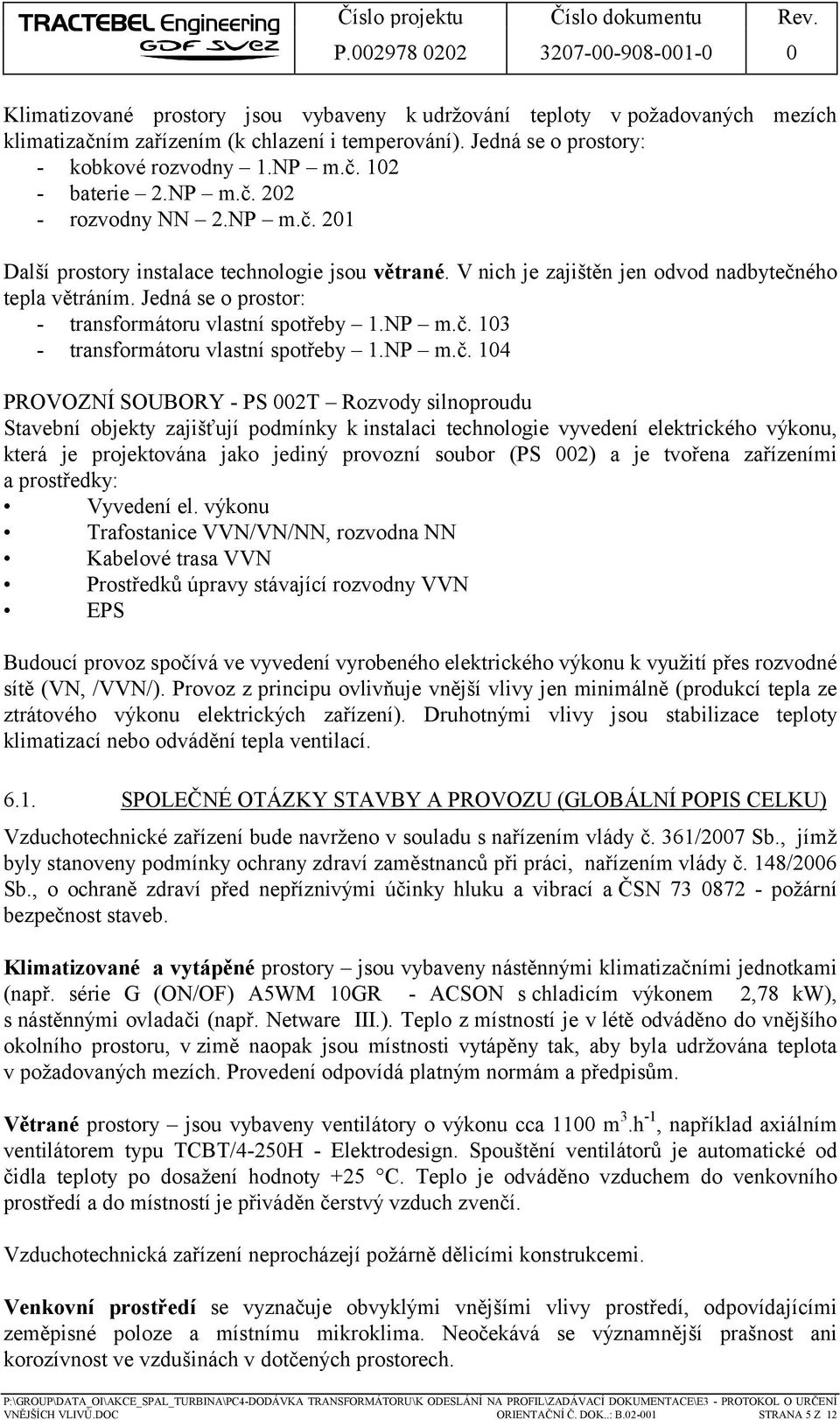

5 Klimatizované prostory jsou vybaveny k udržování teploty v požadovaných mezích klimatizačním zařízením (k chlazení i temperování). Jedná se o prostory: - kobkové rozvodny 1.NP m.č baterie 2.NP m.č rozvodny NN 2.NP m.č. 201 Další prostory instalace technologie jsou větrané. V nich je zajištěn jen odvod nadbytečného tepla větráním. Jedná se o prostor: - transformátoru vlastní spotřeby 1.NP m.č transformátoru vlastní spotřeby 1.NP m.č. 104 PROVOZNÍ SOUBORY - PS 002T Rozvody silnoproudu Stavební objekty zajišťují podmínky kinstalaci technologie vyvedení elektrického výkonu, která je projektována jako jediný provozní soubor (PS 002) a je tvořena zařízeními a prostředky: Vyvedení el. výkonu Trafostanice VVN/VN/NN, rozvodna NN Kabelové trasa VVN Prostředků úpravy stávající rozvodny VVN EPS Budoucí provoz spočívá ve vyvedení vyrobeného elektrického výkonu k využití přes rozvodné sítě (VN, /VVN/). Provoz z principu ovlivňuje vnější vlivy jen minimálně (produkcí tepla ze ztrátového výkonu elektrických zařízení). Druhotnými vlivy jsou stabilizace teploty klimatizací nebo odvádění tepla ventilací SPOLEČNÉ OTÁZKY STAVBY A PROVOZU (GLOBÁLNÍ POPIS CELKU) Vzduchotechnické zařízení bude navrženo v souladu s nařízením vlády č. 361/2007 Sb., jímž byly stanoveny podmínky ochrany zdraví zaměstnanců při práci, nařízením vlády č. 148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací a ČSN požární bezpečnost staveb. Klimatizované a vytápěné prostory jsou vybaveny nástěnnými klimatizačními jednotkami (např. série G (ON/OF) A5WM 10GR - ACSON s chladicím výkonem 2,78 kw), s nástěnnými ovladači (např. Netware III.). Teplo z místností je v létě odváděno do vnějšího okolního prostoru, v zimě naopak jsou místnosti vytápěny tak, aby byla udržována teplota v požadovaných mezích. Provedení odpovídá platným normám a předpisům. Větrané prostory jsou vybaveny ventilátory o výkonu cca 1100 m 3.h -1, například axiálním ventilátorem typu TCBT/4-250H - Elektrodesign. Spouštění ventilátorů je automatické od čidla teploty po dosažení hodnoty +25 C. Teplo je odváděno vzduchem do venkovního prostředí a do místností je přiváděn čerstvý vzduch zvenčí. Vzduchotechnická zařízení neprocházejí požárně dělicími konstrukcemi. Venkovní prostředí se vyznačuje obvyklými vnějšími vlivy prostředí, odpovídajícími zeměpisné poloze a místnímu mikroklima. Neočekává se významnější prašnost ani korozívnost ve vzdušinách v dotčených prostorech. VNĚJŠÍCH VLIVŮ.DOC ORIENTAČNÍ Č. DOK..: B STRANA 5 Z 12

6 6.2. SPECIFICKÉ OTÁZKY STAVBY A PROVOZU Stavba Vyvedení elektrického výkonu nevytváří specifické vlivy na vnější prostředí ani jim nepodléhá. Očekávají se obdobné vlivy jako pro stávající instalovaná technologická zařízení. 7. VÝCHODISKA PRO POSOUZENÍ VLIVŮ PROSTŘEDÍ Při posuzování vnějších vlivů prostředí byly prověřeny jak vlivy okolního prostředí na technologii (elektrická zařízení), tak také možnosti pozměnění vnějších vlivů provozem technologie. Vlivy vnějšího prostředí na elektrická zařízení byly vpotřebné míře omezeny stavebními a konstrukčními úpravami objektu (transformátorové stanice) nebo konstrukčními a montážními opatření pro venkovní části. Použitá zařízení, součásti a materiály musí odpovídat tomuto protokolu o určení vnějších vlivů, zvl. viz tabulky v přílohách SPOLEČNÉ OTÁZKY VLIVŮ (GLOBÁLNÍ POPIS CELKU) Pro potřeby projektové dokumentace byly jednotlivé prostory posouzeny individuálně a posléze zařazeny do skupin se shodnými nebo velmi podobnými vnějšími vlivy. Pro řešenou stavbu byly vytipovány tři druhy prostředí s obdobnými vlivy tak, jak je uvedeno v seznamu příloh. Stanovení vnějších vlivů je uvedeno formou tabulek v přílohách na konci protokolu SPECIFICKÉ OTÁZKY VLIVŮ Specifický vliv, který sice neovlivňuje vnější prostředí, ale který je nutno brát v úvahu, má charakter, plynoucí z provozu technologických elektrických zařízení VN (VVN). Zejména jde o požadavek vyloučit nebo maximálně omezit vliv vlhkosti na zařízení a podobně vyloučit účinek prachu. Vlivy korozívních nebo znečišťujících chemických látek se neočekávají. Pro zájmové prostory nejsou známé podklady, které by nasvědčovaly možnosti vzniku podmínek pro výbuch těkavých par nebo prachů nebo případně riziku požáru lehce zápalných hmot. Pro tyto specifické nároky zařízení VN (VVN) je nutno respektovat platnou legislativu a příslušné české nebo harmonizované (elektrotechnické) normy. Tam, kde to je nutné, jsou specifické vlivy jmenovitě uvedeny vjednotlivých přílohách po společně posuzovaných prostorech VÝCHODISKA S OHLEDEM NA CHARAKTER ROZHODUJÍCÍCH MÉDIÍ Jediným provozním médiem je elektrická energie. Zařízení k vyvedení elektrického výkonu jsou vybírána tak, že sama vnější vlivy nenarušují. Poznámka: Při havarijní situaci by mohlo dojít k požáru transformátoru (transformátorového oleje). Protokol ale není určen k popisu havarijních situací. Určuje vlivy pro provoz VÝCHODISKA S OHLEDEM NA KRITICKÉ VÝROBNÍ ČINNOSTI, POSTUPY Mezi kritické výrobní činnosti lze řadit v jistém smyslu všechny práce se zařízeními pod napětím. Nejedná se však o vztahy vůči vnějším vlivům prostředí. Tyto činnosti musí být prováděny podle konkrétně zpracovaných místních předpisů. VNĚJŠÍCH VLIVŮ.DOC ORIENTAČNÍ Č. DOK..: B STRANA 6 Z 12

7 7.5. VÝCHODISKA S OHLEDEM NA KLÍČOVÁ VÝROBNÍ ZAŘÍZENÍ (STROJE, LINKY) Jako klíčová zařízení je nutno hodnotit všechna zařízení provozního souboru PS 002T jak jsou uvedena dříve. U všech je nutná stejná pracovní kázeň a pečlivé zajištění provozu VÝCHODISKA POSUZOVÁNÍ PO JEDNOTLIVÝCH (NEBO TYPOVÝCH) PROSTORECH Jak plyne z výše uvedeného hlavním rozdělením pro posuzování byly právě vlivy v jednotlivých prostorech tak, jak jsou uvedeny v přílohové části dále. 8. ZÁVĚR Hlavní technologie stavby je tvořena elektrickými zařízeními. Proto je, kromě protokolu o určení vnějších vlivů nutno důsledně uplatňovat všechny normy a předpisy pro bezpečnost práce a elektrických zařízení. VNĚJŠÍCH VLIVŮ.DOC ORIENTAČNÍ Č. DOK..: B STRANA 7 Z 12

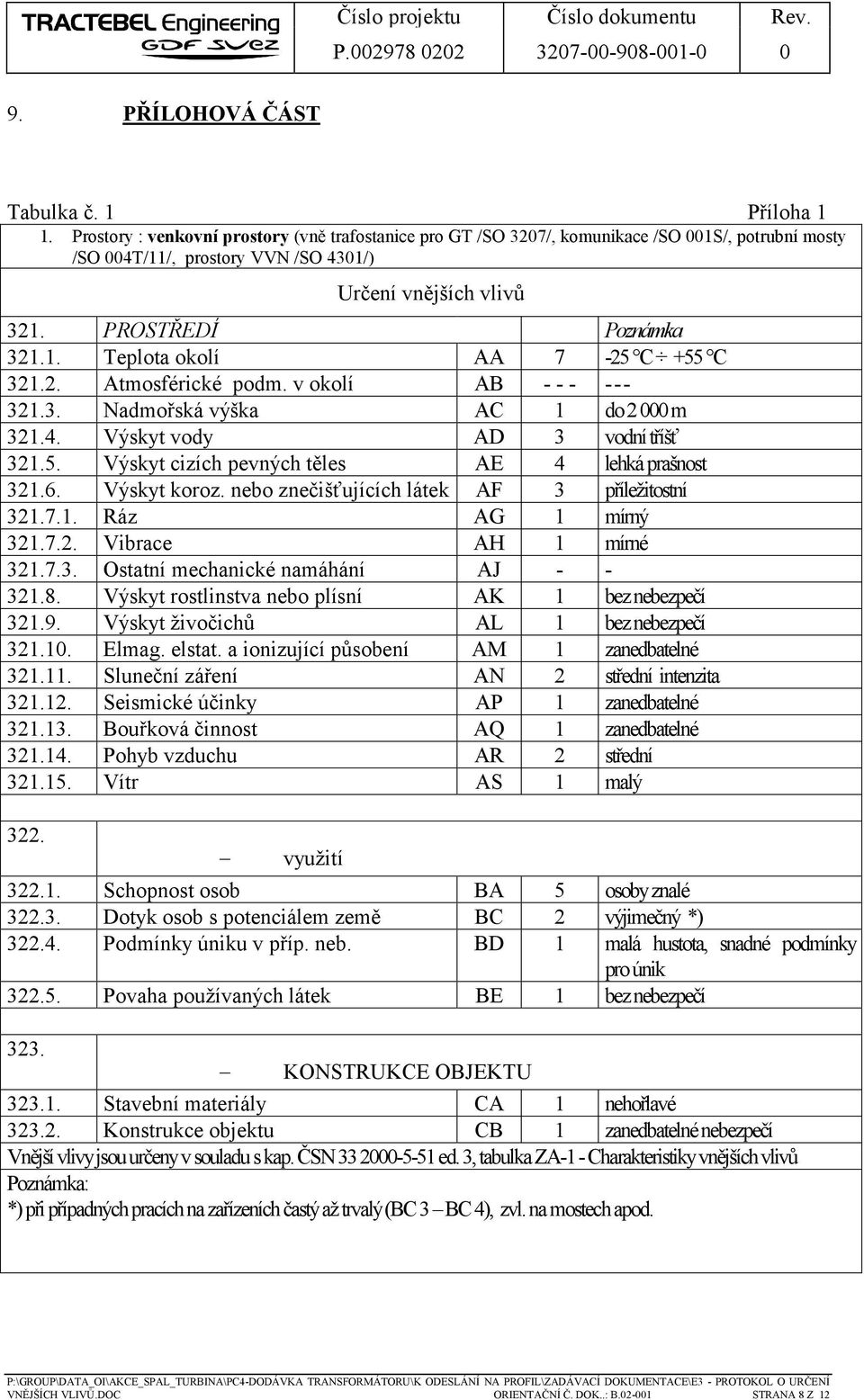

8 9. PŘÍLOHOVÁ ČÁST Tabulka č. 1 Příloha 1 1. Prostory : venkovní prostory (vně trafostanice pro GT /SO 3207/, komunikace /SO 001S/, potrubní mosty /SO 004T/11/, prostory VVN /SO 4301/) Určení vnějších vlivů 321. PROSTŘEDÍ Poznámka Teplota okolí AA 7-25 C +55 C Atmosférické podm. v okolí AB Nadmořská výška AC 1 do m Výskyt vody AD 3 vodní tříšť Výskyt cizích pevných těles AE 4 lehká prašnost Výskyt koroz. nebo znečišťujících látek AF 3 příležitostní Ráz AG 1 mírný Vibrace AH 1 mírné Ostatní mechanické namáhání AJ Výskyt rostlinstva nebo plísní AK 1 bez nebezpečí Výskyt živočichů AL 1 bez nebezpečí Elmag. elstat. a ionizující působení AM 1 zanedbatelné Sluneční záření AN 2 střední intenzita Seismické účinky AP 1 zanedbatelné Bouřková činnost AQ 1 zanedbatelné Pohyb vzduchu AR 2 střední Vítr AS 1 malý 322. využití Schopnost osob BA 5 osoby znalé Dotyk osob s potenciálem země BC 2 výjimečný *) Podmínky úniku v příp. neb. BD 1 malá hustota, snadné podmínky pro únik Povaha používaných látek BE 1 bez nebezpečí 323. KONSTRUKCE OBJEKTU Stavební materiály CA 1 nehořlavé Konstrukce objektu CB 1 zanedbatelné nebezpečí Vnější vlivy jsou určeny v souladu s kap. ČSN ed. 3, tabulka ZA-1 -Charakteristiky vnějších vlivů Poznámka: *) při případných pracích na zařízeních častý až trvalý (BC 3 BC 4), zvl. na mostech apod. VNĚJŠÍCH VLIVŮ.DOC ORIENTAČNÍ Č. DOK..: B STRANA 8 Z 12

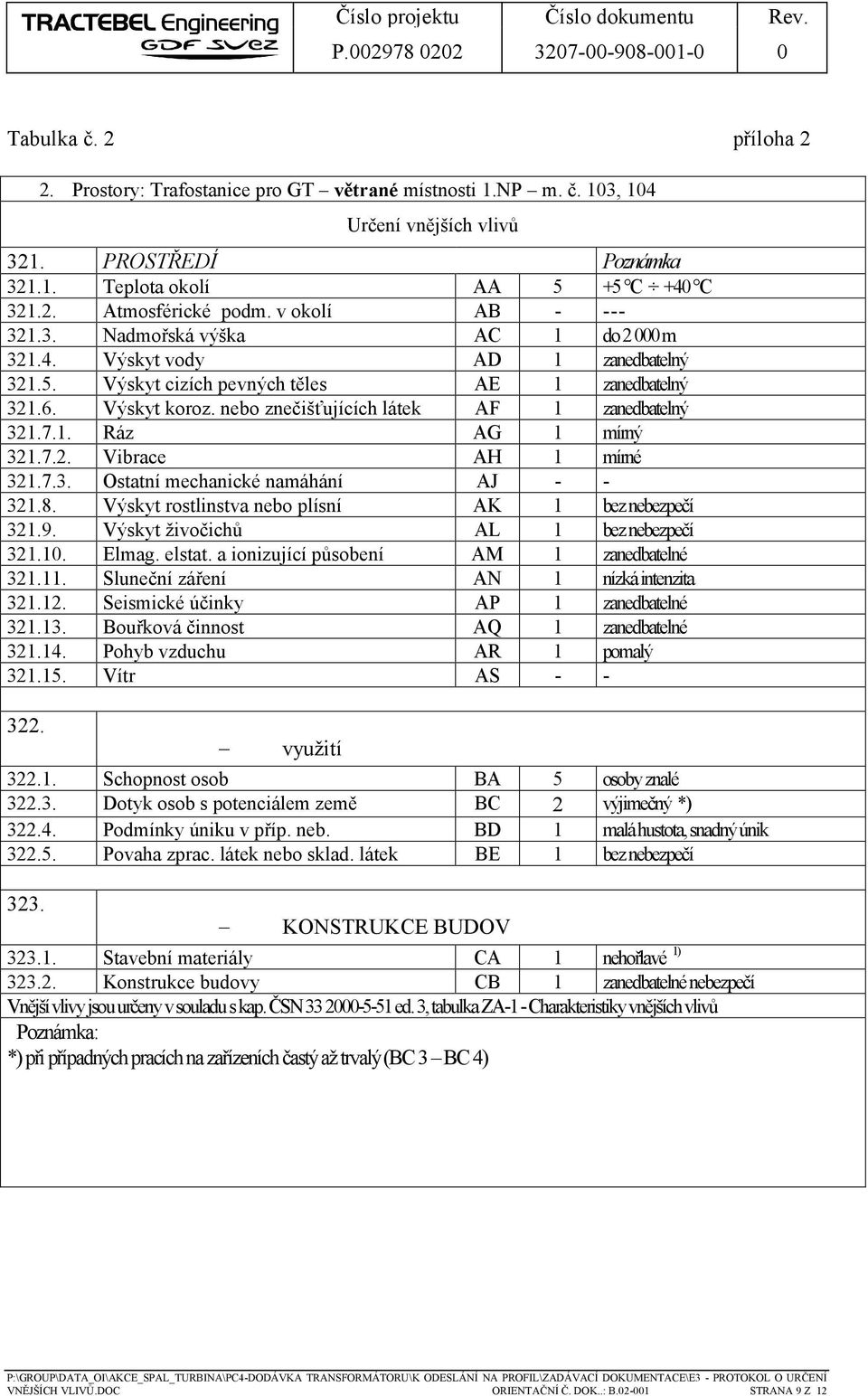

9 Tabulka č. 2 příloha 2 2. Prostory: Trafostanice pro GT větrané místnosti 1.NP m. č. 103, 104 Určení vnějších vlivů 321. PROSTŘEDÍ Poznámka Teplota okolí AA 5 +5 C +40 C Atmosférické podm. v okolí AB Nadmořská výška AC 1 do 2000 m Výskyt vody AD 1 zanedbatelný Výskyt cizích pevných těles AE 1 zanedbatelný Výskyt koroz. nebo znečišťujících látek AF 1 zanedbatelný Ráz AG 1 mírný Vibrace AH 1 mírné Ostatní mechanické namáhání AJ Výskyt rostlinstva nebo plísní AK 1 bez nebezpečí Výskyt živočichů AL 1 bez nebezpečí Elmag. elstat. a ionizující působení AM 1 zanedbatelné Sluneční záření AN 1 nízká intenzita Seismické účinky AP 1 zanedbatelné Bouřková činnost AQ 1 zanedbatelné Pohyb vzduchu AR 1 pomalý Vítr AS využití Schopnost osob BA 5 osoby znalé Dotyk osob s potenciálem země BC 2 výjimečný *) Podmínky úniku v příp. neb. BD 1 malá hustota, snadný únik Povaha zprac. látek nebo sklad. látek BE 1 bez nebezpečí 323. KONSTRUKCE BUDOV Stavební materiály CA 1 nehořlavé 1) Konstrukce budovy CB 1 zanedbatelné nebezpečí Vnější vlivy jsou určeny vsouladu skap. ČSN ed. 3, tabulka ZA-1 -Charakteristiky vnějších vlivů Poznámka: *) při případných pracích na zařízeních častý až trvalý (BC 3 BC 4) VNĚJŠÍCH VLIVŮ.DOC ORIENTAČNÍ Č. DOK..: B STRANA 9 Z 12

10 Tabulka č. 3 Příloha 3 3. Prostory : Trafostanice pro GT klimatizované místnosti - 1.NP m. č. 102, 2.NP m. č. 202, 201 Určení vnějších vlivů 321. PROSTŘEDÍ Poznámka Teplota okolí AA C + 30 C Atmosférické podm. v okolí AB Nadmořská výška AC 1 do 2000 m Výskyt vody AD 1 zanedbatelný Výskyt cizích pevných těles AE 1 zanedbatelný Výskyt koroz. nebo znečišťujících látek AF 1 zanedbatelný Ráz AG 1 mírný Vibrace AH 1 mírné Ostatní mechanické namáhání AJ Výskyt rostlinstva nebo plísní AK 1 bez nebezpečí Výskyt živočichů AL 1 bez nebezpečí Elmag. elstat. a ionizující působení AM 1 zanedbatelné Sluneční záření AN 1 mírné Seismické účinky AP 1 zanedbatelné Bouřková činnost AQ 1 bez nebezpečí Pohyb vzduchu AR 1 pomalý Vítr AS využití Schopnost osob BA 5 osoby znalé Dotyk osob s potenciálem země BC 2 výjimečný *) Podmínky úniku v příp. neb. BD 1 malá hustota, snadný únik Povaha používaných látek BE 1 bez významného nebezpečí 323. KONSTRUKCE OBJEKTU Stavební materiály CA 1 nehořlavé Konstrukce objektu CB 1 zanedbatelné nebezpečí Vnější vlivy jsou určeny vsouladu skap. ČSN ed. 3, tabulka ZA-1 -Charakteristiky vnějších vlivů Poznámka: *) při případných pracích na zařízeních častý až trvalý (BC 3 BC 4) VNĚJŠÍCH VLIVŮ.DOC ORIENTAČNÍ Č. DOK..: B STRANA 10 Z 12

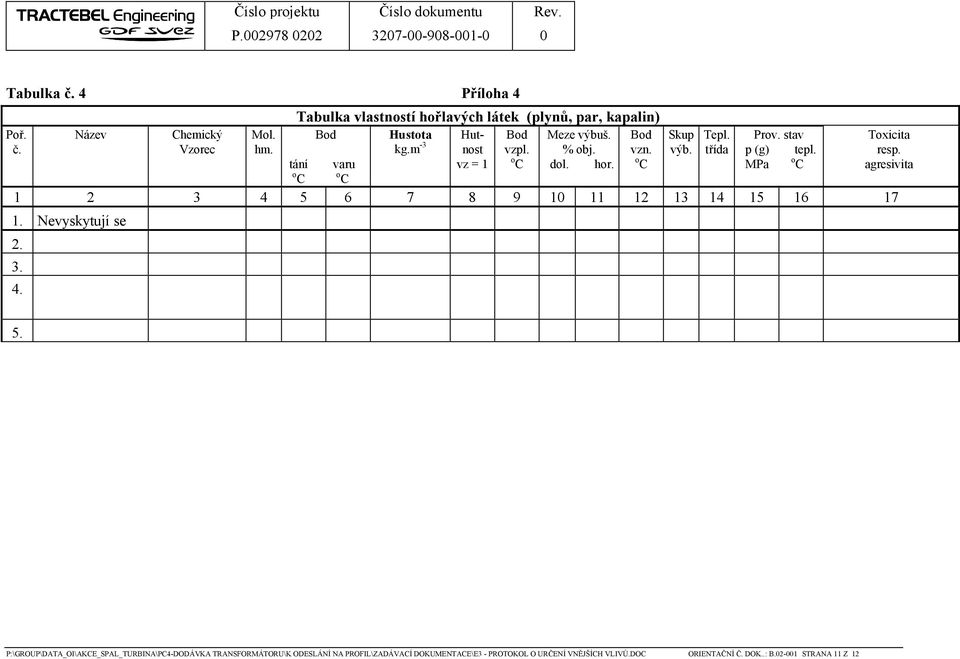

11 Tabulka č. 4 Příloha 4 Poř. č. Název Chemický Vzorec Mol. hm. Tabulka vlastností hořlavých látek (plynů, par, kapalin) tání o C Bod varu o C Hustota kg.m -3 Hutnost vz = 1 Bod vzpl. o C Meze výbuš. % obj. dol. hor. Bod vzn. o C Skup výb. Tepl. třída Prov. stav p (g) tepl. MPa o C Nevyskytují se Toxicita resp. agresivita 5. VNĚJŠÍCH VLIVŮ.DOC ORIENTAČNÍ Č. DOK..: B STRANA 11 Z 12

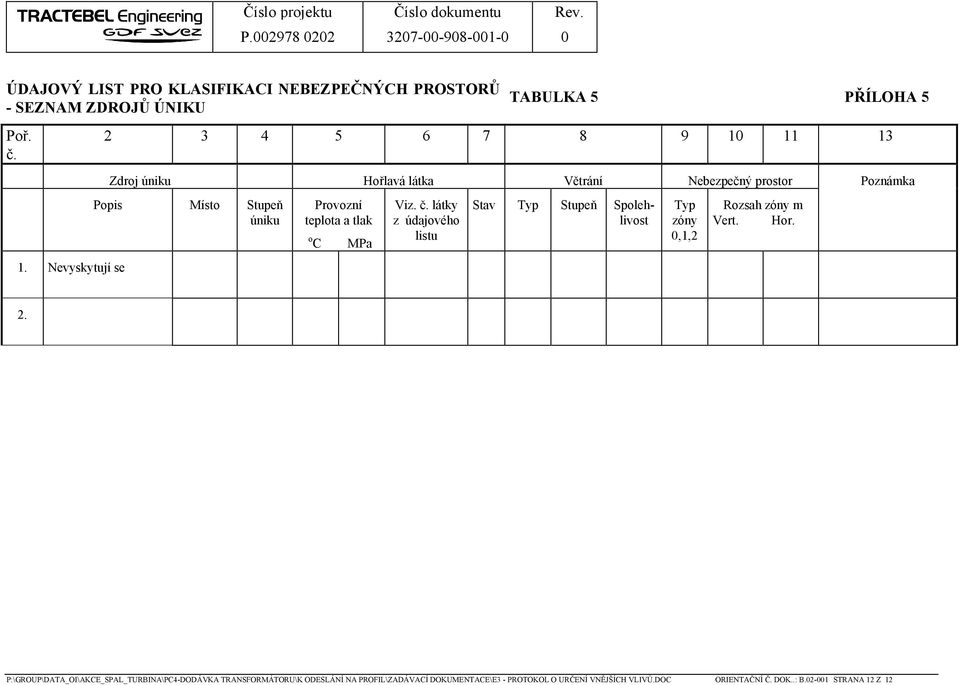

12 ÚDAJOVÝ LIST PRO KLASIFIKACI NEBEZPEČNÝCH PROSTORŮ - SEZNAM ZDROJŮ ÚNIKU Poř. č. 1. Nevyskytují se TABULKA 5 PŘÍLOHA Zdroj úniku Hořlavá látka Větrání Nebezpečný prostor Poznámka Popis Místo Stupeň úniku Provozní teplota a tlak o C MPa Viz. č. látky z údajového listu Stav Typ Stupeň Spolehlivost Typ zóny 0,1,2 Rozsah zóny m Vert. Hor. 2. VNĚJŠÍCH VLIVŮ.DOC ORIENTAČNÍ Č. DOK..: B STRANA 12 Z 12
