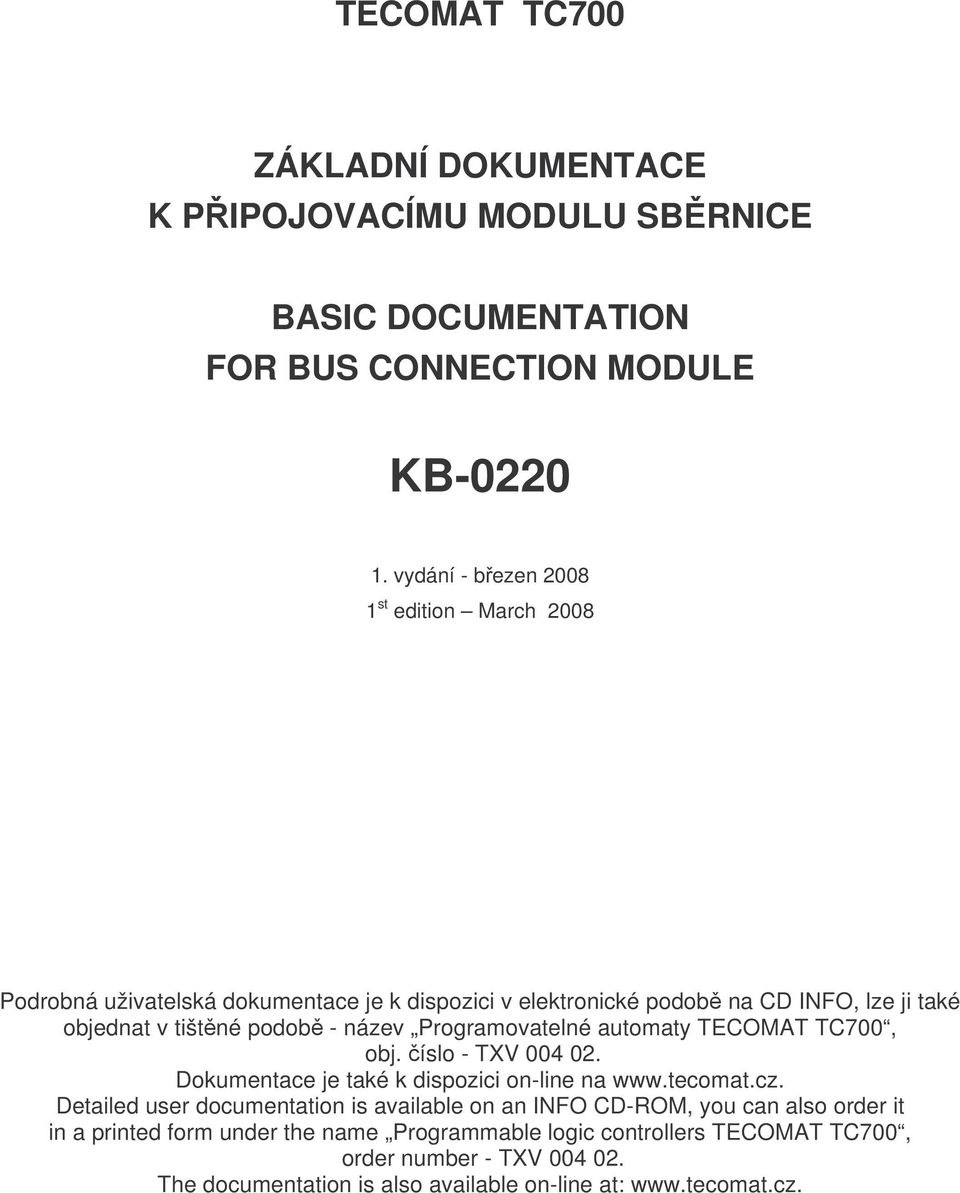

1 TECOMAT TC700 ZÁKLADNÍ DOKUMENTACE K PŘIPOJOVACÍMU MODULU SBĚRNICE BASIC DOCUMENTATION FOR BUS CONNECTION MODULE KB vydání - březen st edition March 2008 Podrobná uživatelská dokumentace je k dispozici v elektronické podobě na CD INFO, lze ji také objednat v tištěné podobě - název Programovatelné automaty TECOMAT TC700, obj. číslo - TXV Dokumentace je také k dispozici on-line na Detailed user documentation is available on an INFO CD-ROM, you can also order it in a printed form under the name Programmable logic controllers TECOMAT TC700, order number - TXV The documentation is also available on-line at:

název Programovatelné automaty TECOMAT TC700, obj. číslo - TXV 004 02. Dokumentace je také k dispozici on-line na www.tecomat.cz.

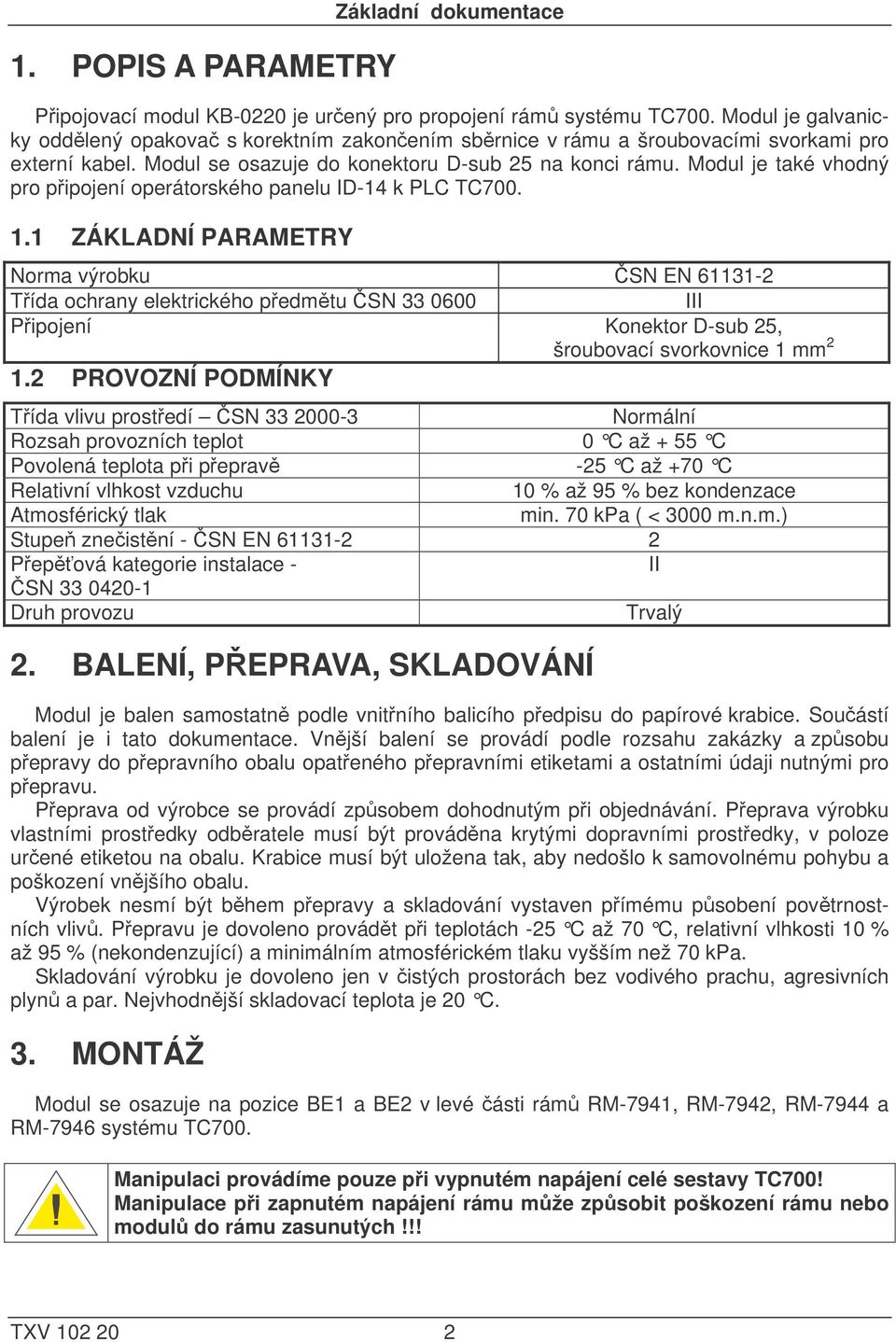

2 1. POPIS A PARAMETRY Základní dokumentace Připojovací modul KB-0220 je určený pro propojení rámů systému TC700. Modul je galvanicky oddělený opakovač s korektním zakončením sběrnice v rámu a šroubovacími svorkami pro externí kabel. Modul se osazuje do konektoru D-sub 25 na konci rámu. Modul je také vhodný pro připojení operátorského panelu ID-14 k PLC TC ZÁKLADNÍ PARAMETRY Norma výrobku ČSN EN Třída ochrany elektrického předmětu ČSN III Připojení Konektor D-sub 25, šroubovací svorkovnice 1 mm PROVOZNÍ PODMÍNKY Třída vlivu prostředí ČSN Normální Rozsah provozních teplot 0 C až + 55 C Povolená teplota při přepravě -25 C až +70 C Relativní vlhkost vzduchu 10 % až 95 % bez kondenzace Atmosférický tlak min. 70 kpa ( < 3000 m.n.m.) Stupeň znečistění - ČSN EN Přepěťová kategorie instalace - II ČSN Druh provozu Trvalý 2. BALENÍ, PŘEPRAVA, SKLADOVÁNÍ Modul je balen samostatně podle vnitřního balicího předpisu do papírové krabice. Součástí balení je i tato dokumentace. Vnější balení se provádí podle rozsahu zakázky a způsobu přepravy do přepravního obalu opatřeného přepravními etiketami a ostatními údaji nutnými pro přepravu. Přeprava od výrobce se provádí způsobem dohodnutým při objednávání. Přeprava výrobku vlastními prostředky odběratele musí být prováděna krytými dopravními prostředky, v poloze určené etiketou na obalu. Krabice musí být uložena tak, aby nedošlo k samovolnému pohybu a poškození vnějšího obalu. Výrobek nesmí být během přepravy a skladování vystaven přímému působení povětrnostních vlivů. Přepravu je dovoleno provádět při teplotách -25 C až 70 C, relativní vlhkosti 10 % až 95 % (nekondenzující) a minimálním atmosférickém tlaku vyšším než 70 kpa. Skladování výrobku je dovoleno jen v čistých prostorách bez vodivého prachu, agresivních plynů a par. Nejvhodnější skladovací teplota je 20 C. 3. MONTÁŽ Modul se osazuje na pozice BE1 a BE2 v levé části rámů RM-7941, RM-7942, RM-7944 a RM-7946 systému TC700. Manipulaci provádíme pouze při vypnutém napájení celé sestavy TC700! Manipulace při zapnutém napájení rámu může způsobit poškození rámu nebo modulů do rámu zasunutých!!! TXV

Modul je také vhodný pro připojení operátorského panelu ID-14 k PLC TC700. 1.

3 Základní dokumentace 4. PŘIPOJENÍ Propojovací kabel musí být stíněný, pro komunikaci (signály TCL2+, TCL2 ) musí být kroucený pár. Je nutné použít kabel vhodný pro komunikaci RS-485 (s výhodou lze použít kabelů STP pro strukturovanou kabeláž). Vybrané doporučené kabely jsou uvedeny např. v TXV , kap Max. celková délka externího kabelu může být 400 m. Kabel je na obou koncích zapojen na šroubovací svorky. Stínění kabelu musí být připojeno na kryt konektoru (svorka A4) pouze na jedné straně kabelu. Signálovou zem (GND) je nutné propojit, v případě využití kabelu s dvěma kroucenými páry lze zapojit oba vodiče do svorky GND (A3).Mechanicky lze kabel upevnit plastovým stahovacím páskem k výčnělku na desce plošného spoje. Zapojení kabelu je na obr 4.1. obr. 4.1 Zapojení kabelu propojení rámů TC700 bez napájení s využitím modulů KB-0220 Pro připojení textového panelu ID-14 je zapojení kabelu na obr 4.2. Je-li panel na konci vedení, musí se použít zakončovací člen KB-0290, který se zasune do svorek spolu s vodiči kabelu. obr. 4.2 Zapojení kabelu propojení rámu TC700 s modulem KB-0220 a panelu ID-14. Na obr. 4.3 je zobrazení svorek na svorkovnici, propojek pro zakončení vedení a umístění indikačních LED diod na modulu KB obr. 4.3 Modul KB-0220 umístění svorek 3 TXV

celková délka externího kabelu může být 400 m. Kabel je na obou koncích zapojen na šroubovací svorky. Stínění kabelu musí být připojeno na kryt konektoru (svorka A4) pouze na jedné straně kabelu.

4 Základní dokumentace Na obr. 4.4 je seriové propojení rámů, které umožňuje maximální délku kabelu 400 m mezi jednotlivými moduly KB Na každém modulu musí být zapojeny propojky zakončení vedení BT+ a BT-. obr. 4.4 Propojení rámů TC700 do série pomocí modulů KB-0220 Na obr. 4.5 je sběrnicové propojení rámů. Potom maximální celková délka součtu všech kabelu sběrnice může být max. 400 m. Na prvním a posledním modulu musí být zapojeny propojky zakončení vedení BT+ a BT-. Na modulech mezi musí být propojky BT vyjmuty! obr. 4.5 Propojení rámů TC700 jako sběrnice pomocí modulů KB ZÁRUKA Záruční a reklamační podmínky se řídí Obchodními podmínkami Teco a.s. Upozornění: Před zapnutím systému musíte splnit všechny podmínky této dokumentace. Systém nesmí být uveden do provozu, pokud není ověřeno a potvrzeno, že strojní zařízení, jehož součástí je systém TC700, splňuje požadavky direktivy 89/392/CEE, pokud se na ně vztahuje. Změny dokumentace vyhrazeny. Teco a.s. Havlíčkova Kolín IV Česká republika URL: teco@tecomat.cz TXV

Potom maximální celková délka součtu všech kabelu sběrnice může být max. 400 m. Na prvním a posledním modulu musí být zapojeny propojky zakončení vedení BT+ a BT-.

5 Basic documentation 1. DESCRIPTION AND PARAMETERS The TC700 PLC bus connection modul KB-0220 is used for interconnection of the bus racks. Modul is galvanically isolated repeater with correct bus termination in the rack and screw terminal for the external cable. Modul is plugged in to D-sub 25 connectors in the end of racks. Modul is used for connecting ID-14 HMI to PLC TC700 too. 1.1 BASIC PARAMETERS Product standard ČSN EN Protection class of electrical object ČSN III Connection D-sub 25 connector, screw terminal 1 mm OPERATIONAL CONDITIONS Class of ambient influence - ČSN Normal Operating temperatures range 0 C to + 55 C Permissible temperatures during transport -25 C to +70 C Relative humidity 10 % to 95 % without condensation Atmospheric pressure min. 70 kpa ( < 3000 over the sea level) Degree of pollution - ČSN EN Overvoltage category of installation - II ČSN Type of operation continuous 2. PACKAGING, TRANSPORTATION, STORAGE The sub-modules are packed according to internal packing instructions into a cardboard box. This documentation is enclosed in the packaging. The external packaging is done according to the quantity and way of transportation into a shipping container being labelled and containing all the necessary data for transportation. The goods is transported from the manufacture's facilities as agreed when placing an order. Transportation of the goods by the customer must be pursued by covered transport means and in the position as indicated on the packaging. The shipping containers must be fixed in such a way to avoid accidental spontaneous movement and damage of the external container during transport. During transportation and storage, the product must be protected from direct influence of atmospheric actions. Transportation of the product is permitted within a temperature range of -25 C to 70 C, relative humidity of 10 % to 95 % (without condensation) and minimum atmospheric pressure higher than 70 kpa. The product must be stored only in clean spaces free from conductive dust, aggressive gases and vapours. The optimum storage temperature is 20 C. 3. INSTALLATION The modules are fitted in the position BE1 a BE2 at the left part of the racks RM-7941 and RM-7942, RM-7944 a RM-7946 of PLC TC TXV

Modul is used for connecting ID-14 HMI to PLC TC700 too. 1.

6 Basic documentation You should manipulate with termination modules only if the PLC power supply is switched off! Manipulation with power supply switched on may cause that the rack or modules fitted to the rack could be damaged!!! 4. CONNECTION Connection cable must be shielded, designed for RS-485 (twisted pair, e.g. STP cable Cat.5). Max. total length of external bus cable is 400 metres.on PCB is the overhang for mechanical fixing of cable by plastic belt. The connection of cable is shown in the Fig Fig 4.1: Connection of cable of thetc700 racks with modules KB-0220 Connection cable for connecting ID-14 HMI to PLC TC700 is shown in the Fig If HMI is on the end of wiring then KB-0290 bus terminator must be put to screw terminals together with cable wirings. Fig 4.2: Connection of cable of thetc700 rack with modules KB-0220 and ID-14 HMI Fig 4.3: Module KB-0220 terminals position TXV

CONNECTION Connection cable must be shielded, designed for RS-485 (twisted pair, e.g. STP cable Cat.5). Max. total length of external bus cable is 400 metres.

7 Basic documentation In the Fig. 4.4 is shown the serial connection of the racks. Max. length of each cable is 400 metres between KB-0220 modules. Each of modules must have connected bus terminal junctions BT+ and BT-. obr. 4.4 Serial connecting of TC700 racks In the Fig. 4.5 is shown the bus connection of the racks. Max. total length of bus is 400 metres. The first and last modules must have bus terminal junctions BT+ and BT- connected. All middle modules must have bus terminal junctions BT+ and BT- disconnected! obr. 4.5 Bus connecting of TC700 racks 7 TXV

4.5 is shown the bus connection of the racks. Max. total length of bus is 400 metres.

8 Basic documentation 5. GUARANTEE The guarantee and complaint conditions are governed by the Business conditions of Teco a.s. Attention: Before switching the system on, you must fulfil all the conditions contained in this documentation. The system must not be put in operation, if it is not verified and confirmed that the equipment in which the TC700 system is part of it, meets the requirements of the directive 89/392/CEE, if the directive applies to such equipment. We reserve the right to make modifications and/or changes of the documentation without prior notice. Teco a.s. Havlíčkova Kolín IV Czech Republic URL: TXV

directive 89/392/CEE, if the directive applies to such equipment. We reserve the right to make modifications and/or changes of the documentation without prior notice.
