nkt instal CYKY 450/750 V Instalační kabely Standard PN-KV Konstrukce Použití Vlastnosti Installation cables Construction

Transkript

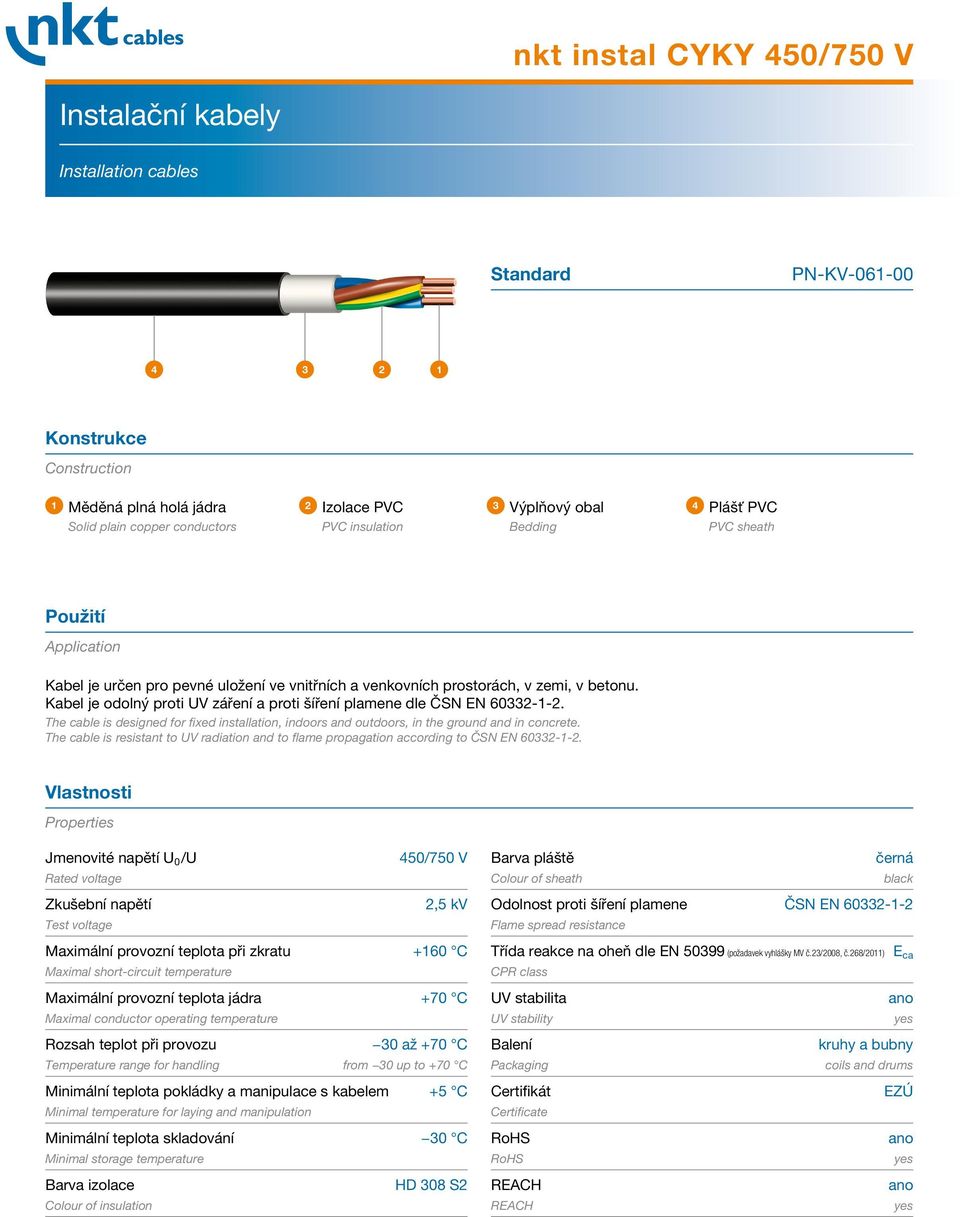

1 Instalační kabely Installation cables Standard PN-KV Konstrukce Construction 1 Měděná plná holá jádra Solid plain copper conductors 2 Izolace PVC 3 Výplňový obal 4 Plášť PVC PVC insulation Bedding PVC sheath Použití Application Kabel je určen pro pevné uložení ve vnitřních a venkovních prostorách, v zemi, v betonu. Kabel je odolný proti UV záření a proti šíření plamene dle ČSN EN The cable is designed for fixed installation, indoors and outdoors, in the ground and in concrete. The cable is resistant to UV radiation and to flame propagation according to ČSN EN Vlastnosti Properties Jmenovité napětí U 0 /U 450/750 V Barva pláště černá Rated voltage Colour of sheath black Zkušební napětí Test voltage 2,5 kv Odolnost proti šíření plamene ČSN EN Flame spread resistance Maximální provozní teplota při zkratu +160 C Maximal short-circuit temperature Třída reakce na oheň dle EN (požadavek vyhlášky MV č.23/2008, č.268/2011) E ca CPR class Maximální provozní teplota jádra +70 C Maximal conductor operating temperature Rozsah teplot při provozu 30 až +70 C Temperature range for handling from 30 up to +70 C Minimální teplota pokládky a manipulace s kabelem +5 C Minimal temperature for laying and manipulation Minimální teplota skladování 30 C Minimal storage temperature UV stabilita UV stability Balení Packaging Certifikát Certificate RoHS RoHS kruhy a bubny coils and drums EZÚ Barva izolace HD 308 S2 REACH Colour of insulation REACH

2 Mechanické vlastnosti Mechanical properties No. of cores and cross section izolace Nominal insulation pláště Nominal sheath Průměr inf. Diameter approx. Hmotnost inf. Cable mass approx. Poloměr ohybu Bending radius mm 2 mm mm mm kg/km mm 2x1,5 RE 0,7 1,0 7, x2,5 RE 0,8 1,0 8, x4 RE 0,8 1,0 9, x6 RE 1,0 1,2 11, x1,5 RE 0,7 1,0 7, x2,5 RE 0,8 1,0 9, x4 RE 0,8 1,0 10, x6 RE 1,0 1,2 12, x10 RE 1,0 1,2 14, x16 RE 1,0 1,2 17, x1,5 RE 0,7 1,0 8, x2,5 RE 0,8 1,0 9, x4 RE 0,8 1,2 11, x6 RE 1,0 1,2 13, x10 RE 1,0 1,2 15, x16 RE 1,0 1,4 19, x1,5 RE 0,7 1,0 9, x2,5 RE 0,8 1,2 11, x4 RE 0,8 1,2 12, x6 RE 1,0 1,2 15, x10 RE 1,0 1,4 17, x16 RE 1,0 1,5 22, x1,5 RE 0,7 1,0 10, x2,5 RE 0,8 1,2 12, x4 RE 0,8 1,2 14, x1,5 RE 0,7 1,2 14, x2,5 RE 0,8 1,4 16, x4 RE 0,8 1,4 18, x1,5 RE 0,7 1,4 16,

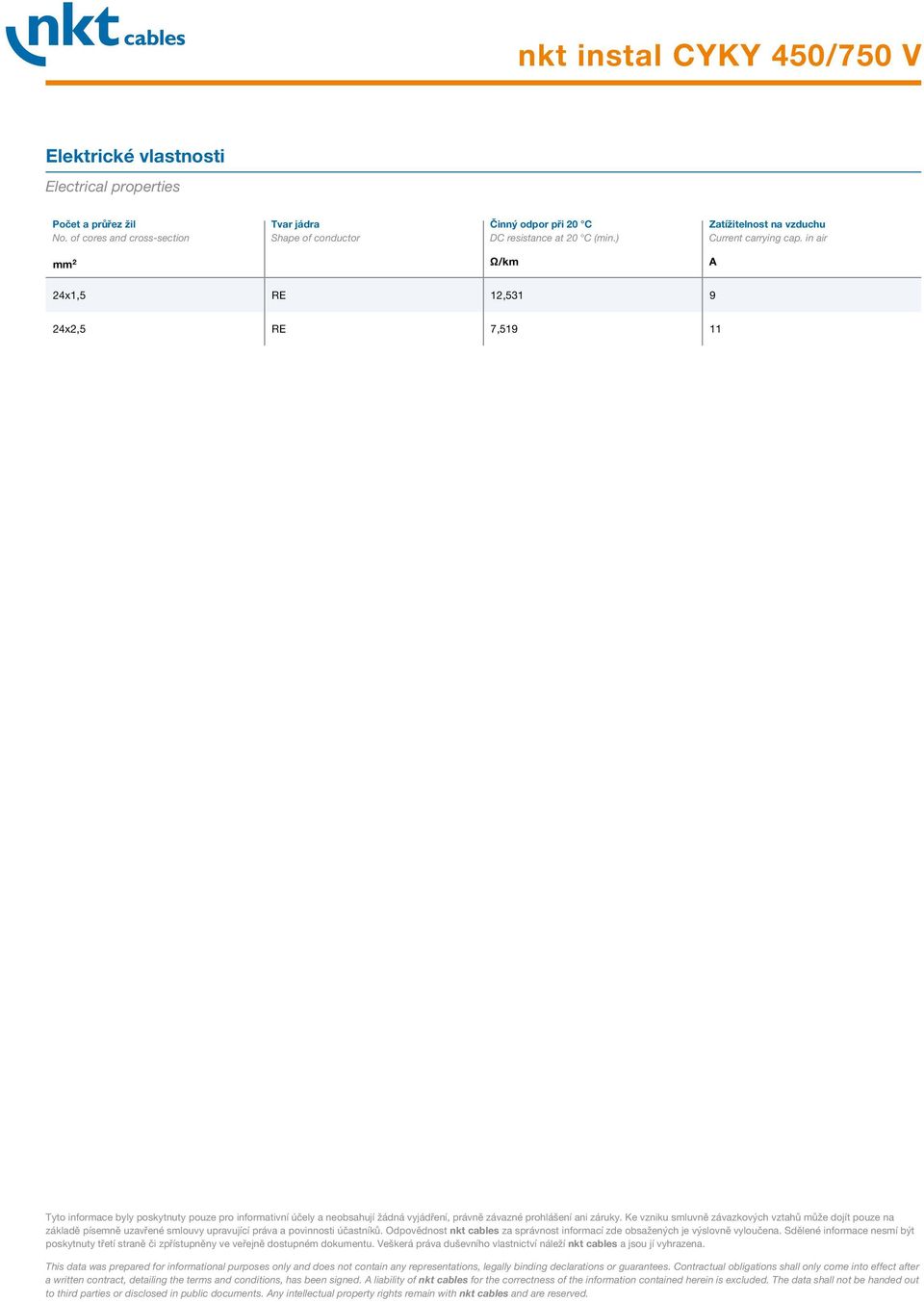

3 Mechanické vlastnosti Mechanical properties No. of cores and cross section izolace Nominal insulation pláště Nominal sheath Průměr inf. Diameter approx. Hmotnost inf. Cable mass approx. Poloměr ohybu Bending radius mm 2 mm mm mm kg/km mm 19x2,5 RE 0,8 1,4 19, x1,5 RE 0,7 1,4 19, x2,5 RE 0,8 1,6 23,
