Přístroje pro montáž na povrch

Transkript

1 comfort Přístroje pro montáž na povrch HYDRO 55 + Ucelený sortiment přístrojů se stupněm krytí IP55 Odolnost proti nárazům podle IK07 Spínače se signalizací, popisným štítkem nebo výměnnou čočkou Šroubové svorky přístrojů Nástěnná montáž i na mírně nerovné povrchy Možnost částečně zapuštěné montáže pod omítku pomocí krycího rámečku Prodloužená záruční doba přístrojů HYDRO let! 05

2 HYDRO 55 + Přístroje řady HYDRO 55 + pro povrchovou montáž jsou dodávány jako komplety, sestávající z přístroje spínače vloženého do spodní části montážní krabice a horní částí krabice s ovládacím krytem. Zásuvky jsou dodávány s víčkem zásuvky, kryt zásuvky může být navíc objednán i s bezpečnostními clonkami (tzv. dětská pojistka). Trvanlivost a odolnost proti tryskající vodě HYDRO 55 + je vyrobený ze samozhášivého polykarbonátu neobsahující halogeny (odolává zkoušce žhavým vláknem s teplotou 650 C po dobu 30 s). Materiál má vynikající izolační vlastnosti a v celé struktuře hmoty je probarven: krabice a kryty (RAL 7035), ovládací prvky a víčka (RAL 7036). HYDRO 55 +, jak již naznačuje název, má stupeň krytí IP55 (ochrana před prachem, chráněno proti tryskající vodě) HYDRO 55 + je odolný proti nárázům podle IK07. Zlepšený hmatový vjem při spínání Ovládací kryt je namontován přímo na přístroji spínače. Ovládání je velmi komfortní: měkké dorazové podložky pod ovládacím krytem zvýrazňují hmatový vjem při přepínání. Dostatek prostoru pro kabely - vodiče. Spínače jsou vybaveny nulovou svorkou.

3 + Jednoduchost montáže Zç RUKA NA HYDRO 55 Instalace na rovné nebo i mírně nerovné povrchy upevnění šrouby nad sebou. yvrtáno nepřesně? Oválné montážní otvory vykompenzují nepřesnosti. Překrytí upevňovacích montážních otvorů gumovými plochými kabelovými vývodkami zabezpečuje stupeň krytí IP55 i zezadu přístroje. Přístroj se do krabice upevní zaklapnutím do dvou bočních držáků. Silikonové těsnění v dělící rovině neztratíte, neboť je z výroby zastřiknuté do drážky v plastu. Šroubové svorky. 05 Dvojité předzapojené zásuvky naší nabídce HYDRO 55 + najdete také předzapojené dvojzásuvky pro vodorovnou povrchovou montáž. Snadnost instalace spočívá v jednoduché konstrukci a jsou již uvnitř předzapojené vodiči. Spínače a zásuvky HYDRO 55 +

4 comfort HYDRO 55 + s odolností proti stříkající vodě IP 55 IK07 SPÍNAČ 10 A 250 ~, jednopólový (řazení 1) Šedá: SPÍNAČ 10 A 250 ~, dvojpólový (řazení 2) Šedá: SPÍNAČ SE SIGNALIZACÍ 10 A 250 ~, dvojpólový (řazení 2) s červenou čočkou Šedá: DOJITÝ SPÍNAČ 10 A 250 ~, sériový (řazení 5) Šedá: DOJITÝ PŘEPÍNAČ 10 A 250 ~, střídavý (řazení 5B) Šedá: PŘEPÍNAČ 10 A 250 ~, střídavý (řazení 6) Šedá: PŘEPÍNAČ 10 A 250 ~, dvojpólový střídavý (řazení 6+6) Šedá: PŘEPÍNAČ SE SIGNALIZACÍ 10 A 250 ~, střídavý (řazení 6) s červenou čočkou Šedá: PŘEPÍNAČ 10 A 250 ~, křížový (řazení 7) Šedá: Přístroje pro montáž na povrch - HYDRO Návod k montáži: viz strana 10-

5 HYDRO 55 + s odolností proti stříkající vodě IP 55 IK07 comfort SPÍNAČ PRO ŽALUZIE 10 A 250 ~, mech. blokované a elektr. oddělené kontakty Šedá: TLAČÍTKOÝ SPÍNAČ PRO ŽALUZIE 10 A 250 ~, elektricky oddělené kontakty Šedá: TLAČÍTKOÝ SPÍNAČ 10 A 250 ~, průsvitné signalizační pole bez symbolu Šedá: hodné pro ovládání motorů, rolet, žaluzií, otvírání dveří, atd. hodné pro ovládání motorů, rolet, žaluzií, otvírání dveří, atd. 05 TLAČÍTKOÝ SPÍNAČ 10 A 250 ~, průsvitné signal. pole se symbolem zvonku TLAČÍTKOÝ SPÍNAČ 10 A 250 ~, průsvitné signal. pole se symbolem žárovky TLAČÍTKOÝ SPÍNAČ 10 A 250 ~, průsvitné signal. pole se symbolem klíče Šedá: Šedá: Šedá: TLAČÍTKOÝ SPÍNAČ 6 A 250 ~, průsvitná čočka bez symbolu, objímka E10 Šedá: TLAČÍTKOÝ SPÍNAČ 6 A 250 ~, průsv. čočka se symbolem zvonku, objímka E10 Šedá: TLAČÍTKOÝ SPÍNAČ 6 A 250 ~, průsv. čočka, se symbolem žárovky, objímka E10 Šedá: objednejte samostatně. objednejte samostatně. objednejte samostatně. Návod k montáži: viz strana 10- Přístroje pro montáž na povrch - HYDRO

6 comfort HYDRO 55 + s odolností proti stříkající vodě IP 55 IK07 TLAČÍTKOÝ SPÍNAČ 6 A 250 ~, průsv. čočka, se symbolem klíče, objímka E10 Šedá: TLAČÍTKOÝ SPÍNAČ 6 A 250 ~, červená čočka bez symbolu, objímka E10 Šedá: TLAČÍTKOÝ SPÍNAČ 6 A 250 ~, zelená čočka bez symbolu, objímka E10 Šedá: objednejte samostatně. objednejte samostatně. objednejte samostatně. SIGNALIZAČNÍ JEDNOTKA 6 A 250 ~, zelené sklo, objímka E10 Šedá: SIGNALIZAČNÍ JEDNOTKA 6 A 250 ~, průsvitné sklo, objímka E10 Šedá: SIGNALIZAČNÍ JEDNOTKA 6 A 250 ~, červené sklo, objímka E10 Šedá: objednejte samostatně. objednejte samostatně. objednejte samostatně. NOINKA ZÁSUKA 10/16 A 250 ~, ochranný kolík, bezpečnostní clonky Šedá: ZÁSUKA 10/16 A 250 ~, jmenovka, ochranný kolík, bezpečnostní clonky Šedá: DOJITÁ ZÁSUKA 10/16 A 250 ~, ochranný kolík, bezpeč. clonky Šedá: Balení: 1/5 h 10/1 250 h 10/1 250 h 10/1 250 Krabice s 1 ks průchodkou M20. Přístroje pro montáž na povrch - HYDRO Návod k montáži: viz strana 10-

7 HYDRO 55 + s odolností proti stříkající vodě IP 55 IK07 comfort DOJITÝ TLAČÍTKOÝ SPÍNAČ 10 A 250 ~, sériový (řazení 5/0) Šedá: ZÁSUKA 10/16 A 250 ~ s ochrannými kontakty SCHUKO Šedá: ZÁSUKA 10/16 A 250 ~, s ochrannými kontakty SCHUKO, s pop. štítkem Šedá: h 10/1 250 h 10/ KRABICE pro 1 přístroj KRABICE svislá pro 2 přístroje SIGNÁLKY PRO SPÍNAČE A TLAČÍTKOÉ SPÍNAČE Šedá: Šedá: Balení: 1/5 230 ~ (0,5 ma) zelené vodiče: (doutnavka) 1 ks plochá otevřená vývodka a 1 ks plochá uzavřená vývodka součástí krabice. 1 ks plochá otevřená vývodka a 1 ks plochá uzavřená vývodka součástí krabice. 6 (45 ma) červené vodiče: (žárovka) 12 (35 ma) oranžové vodiče: (žárovka) 24 (40 ma) žluté vodiče: (žárovka) Balení: 10 RÁMEČEK PRO ZAPUŠTĚNOU MONTÁŽ pro 1 přístroj RÁMEČEK PRO ZAPUŠTĚNOU MONTÁŽ pro 2 přístroje Kterákoliv z výše uvedených signálek může být použita i v programu klasických domovních spínačů s ovládacím krytem se signalizačním okénkem (kromě přístrojů s děleným ovládacím krytem). Šedá: Šedá: Signálka se zasouvá zepředu do vedení v horní části přístrojového spodku. Krabice se namontuje zapuštná do stěny a rámeček se nasune na kryt přístroje, rámeček úplně překrývá okraj omítky. Krabice se namontuje zapuštná do stěny a rámeček se nasune na kryt přístroje, rámeček úplně překrývá okraj omítky. Signálka může být zapojena ve funkci: orientační - označuje polohu přístroje signalizační - signalizuje funkci připojeného spotřebiče - ZAP/YP. Návod k montáži: viz strana 10- Přístroje pro montáž na povrch - HYDRO

8 comfort HYDRO 55 + s odolností proti stříkající vodě IP 55 IK07 NOINKA ÝODKA KABELOÁ STUPŇOITÁ přizpůsobí se různým průměrům Šedá: ÝODKA PLOCHÁ OTEŘENÁ Šedá: RÁMEČEK YRONÁACÍ pro montáž na povrch Šedá: Pro kabely s 4,5 až 20 mm Pro kabely s 6,5 až mm Pro dvojí použití: 1. kombinaci spínač a zásuvka v dvojité krabici HYDRO 55 + se montuje vyrovnávací rámeček pod spínač, pro vyrovnání různé výšky spínače a zásuvky. Rámeček se dodává s těsněním, aby kombinace vyhovovala krytí IP yrovnávací rámeček umožňuje montáž spínačů HYDRO 55 + přímo na stěnu. Pomocí prodloužených šroubů (přiložené) se spínač spolu s rámečkem upevní na krabici, která je za stěnou. Stupeň krytí - viz strana ÝODKA SPOJOACÍ OTEŘENÁ pro spojení dvou krabic Šedá: ÝODKA PLOCHÁ UZAŘENÁ Šedá: Pro kabely s 6,5 až mm NOINKA NOINKA ÝODKA TRUBIČKOÁ OTEŘENÁ Šedá: PRŮCHODKA KABELOÁ M20 s gumovým těsněním a podložkou Šedá: Balení: 1/50 ZÁTKA KABELOÉ PRŮCHODKY M20 Šedá: Balení: 1/25 Pro kabely s 6,5 až mm Pro kabely s 6,5 až mm Přístroje pro montáž na povrch - HYDRO

9 TECHNICKÉ INFORMACE comfort Kvalita výrobků Stupně ochrany Technické informace pro domovní přístroje Montáž a demontáž přístrojů pro zapuštěnou montáž, spínač pro hotelové karty Světelné zdroje pro spínací přístroje se signálkami Schémata zapojení pro přístroje pro zapuštěnou montáž a montáž na povrch HYDRO Schéma zapojení detektorů pohybu pro zapuštěnou montáž Elektronické spínací přístroje - AKTOR / SENZOR Technické informace zásuvek pro T, R, SAT Pokyny pro montáž data komunikačních zásuvek Pokyny pro montáž přístrojů na povrch HYDRO Technické informace pro domovní stmívače Technické informace, nové značky, tabulky snížení výkonů Stmívání zářivek, elektronické předřadníky s řídicím napětím Stmívání žárovek, , 09-0 a Stmívání halogenových žárovek na malé napětí s transformátory, Stmívání halogenových žárovek na malé napětí s elektronickými transformátory, Řízení otáček motoru, Elektronický potenciometr, Stmívání žárovek a halogenových žárovek na malé napětí, tlačítkové stmívače a Schémata zapojení Dimtronic a pro stmívání halogenových žárovek 12 ~ Schémata zapojení modulových stmívačů s řídícím modulem Schémata zapojení univerzálního modulového stmívače , 59 Schémata zapojení stmívání na konstantní hodnotu Technické informace pro profesionální systémy řízení osvětlení Schémata zapojení a výběrové tabulky pro stmívače Silicon Controls DALI systém Radiofrekvenční systém Xcomfort pro automatizaci budov Montáž systému Schémata zapojení Technická data Sběrnicový systém Nikobus pro automatizaci budov Řídící jednotka - přehled Montáž systému Schémata zapojení Dálkové RF ovládání pro Nikobus a ostatní přístroje Sluneční, větrná a dešťová automatika SOMFY pro systém Nikobus Audio distribuční systém Allegretto

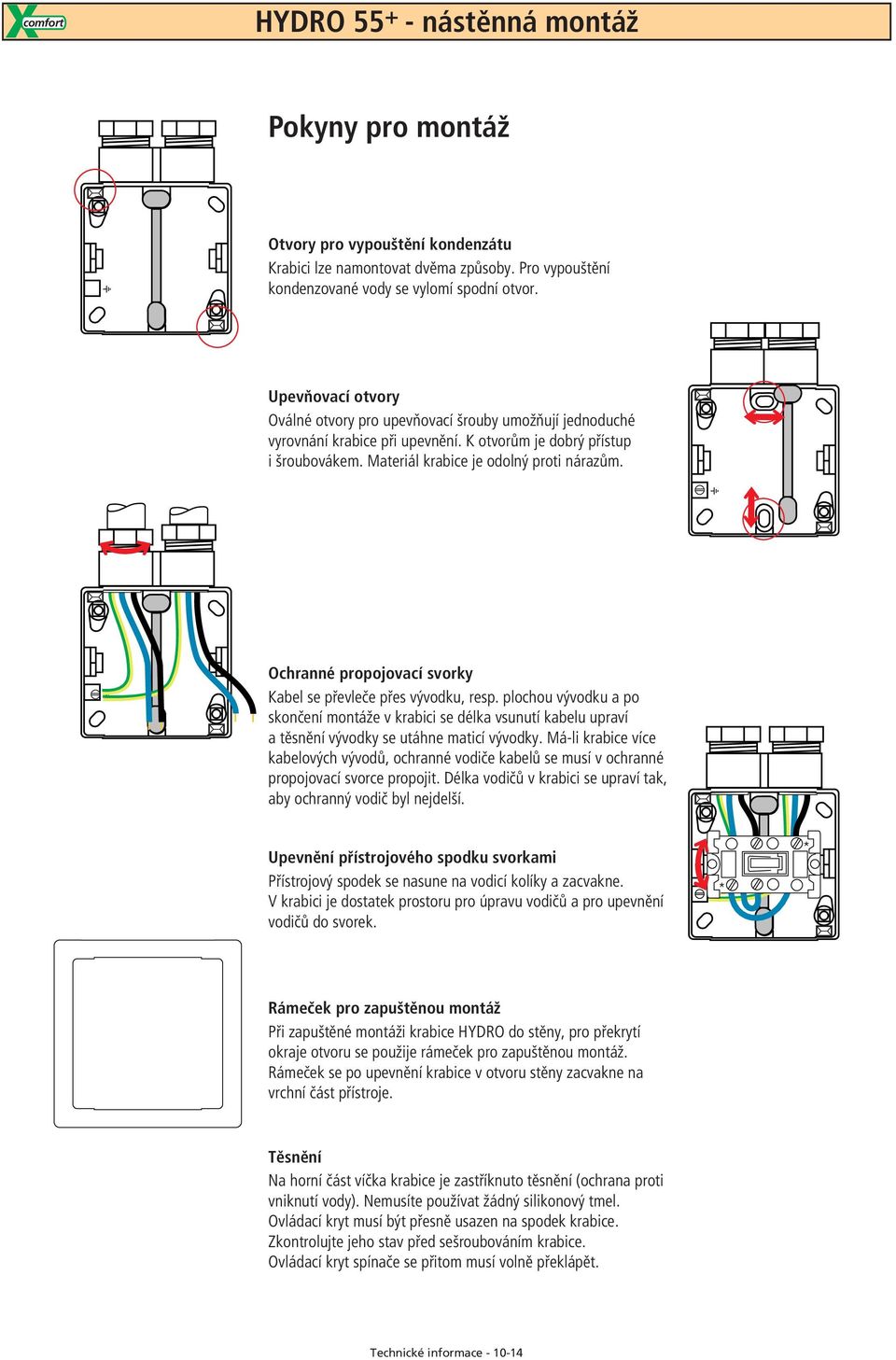

10 comfort HYDRO nástěnná montáž Pokyny pro montáž Installation-instructions Otvory pro vypouštění kondenzátu Condensation openings Krabici By breaking lze namontovat one of both dvěma condensation způsoby. openings, Pro vypouštění you define the kondenzované underside of the vody box. se It vylomí can indeed spodní be installed otvor. in two directions and the opening has always to be at the bottom. Upevňovací Installation otvory grooves Oválné It is very otvory easy pro to adjust upevňovací the box šrouby level by umožňují positioning jednoduché the screws vyrovnání into the diagonal krabice installation při upevnění. grooves. K otvorům There je is dobrý enough přístup space i šroubovákem. for an electrical Materiál screwdriver. krabice The je material odolný is proti impact-resistant. nárazům. Ochranné Ground clamp propojovací svorky Kabel Put the se cable převleče in the přes box vývodku, and tighten resp. the plochou gland. When vývodku you a use po skončení boxes with montáže several v entries, krabici the se délka earth must vsunutí be kabelu bridged upraví in the a provided těsnění vývodky terminal. se Provide utáhne for maticí enough vývodky. cable length Má-li to krabice do so. více kabelových vývodů, ochranné vodiče kabelů se musí v ochranné propojovací svorce propojit. Délka vodičů v krabici se upraví tak, aby ochranný vodič byl nejdelší. Upevnění Terminal přístrojového strip spodku svorkami Přístrojový The terminal spodek strip se will nasune be placed na quickly vodicí kolíky by the a positioning zacvakne. pins. Ample krabici wiring je dostatek space allow prostoru for correct pro úpravu positioning vodičů of a pro the terminal upevnění vodičů strip. do svorek. * * Rámeček Flush surround pro zapuštěnou frame montáž Při By zapuštěné flush mounting montáži of the krabice hydro HYDRO boxes, use do stěny, this flush pro surround překrytí okraje frame. otvoru se použije rámeček pro zapuštěnou montáž. Rámeček After building se po the upevnění box into krabice the wall, v otvoru the frame stěny is clipped zacvakne over na vrchní the lid část covering přístroje. the plaster edge completely. Těsnění Sealing Na A water-tight horní část víčka sealing-membrane krabice je zastříknuto is injection-moulded těsnění (ochrana directly proti vniknutí to the lid. vody). Do not Nemusíte use additional používat silicone-compound. žádný silikonový tmel. Ovládací Command kryt by musí the lever být přesně will be usazen guaranteed na spodek if the internal krabice. Zkontrolujte mechanism jeho is exactly stav před positioned sešroubováním under the four krabice. sealing-holes Ovládací of the membrane. kryt spínače This se must přitom be musí checked volně before překlápět. you mount the lever. Technické informace - 10-

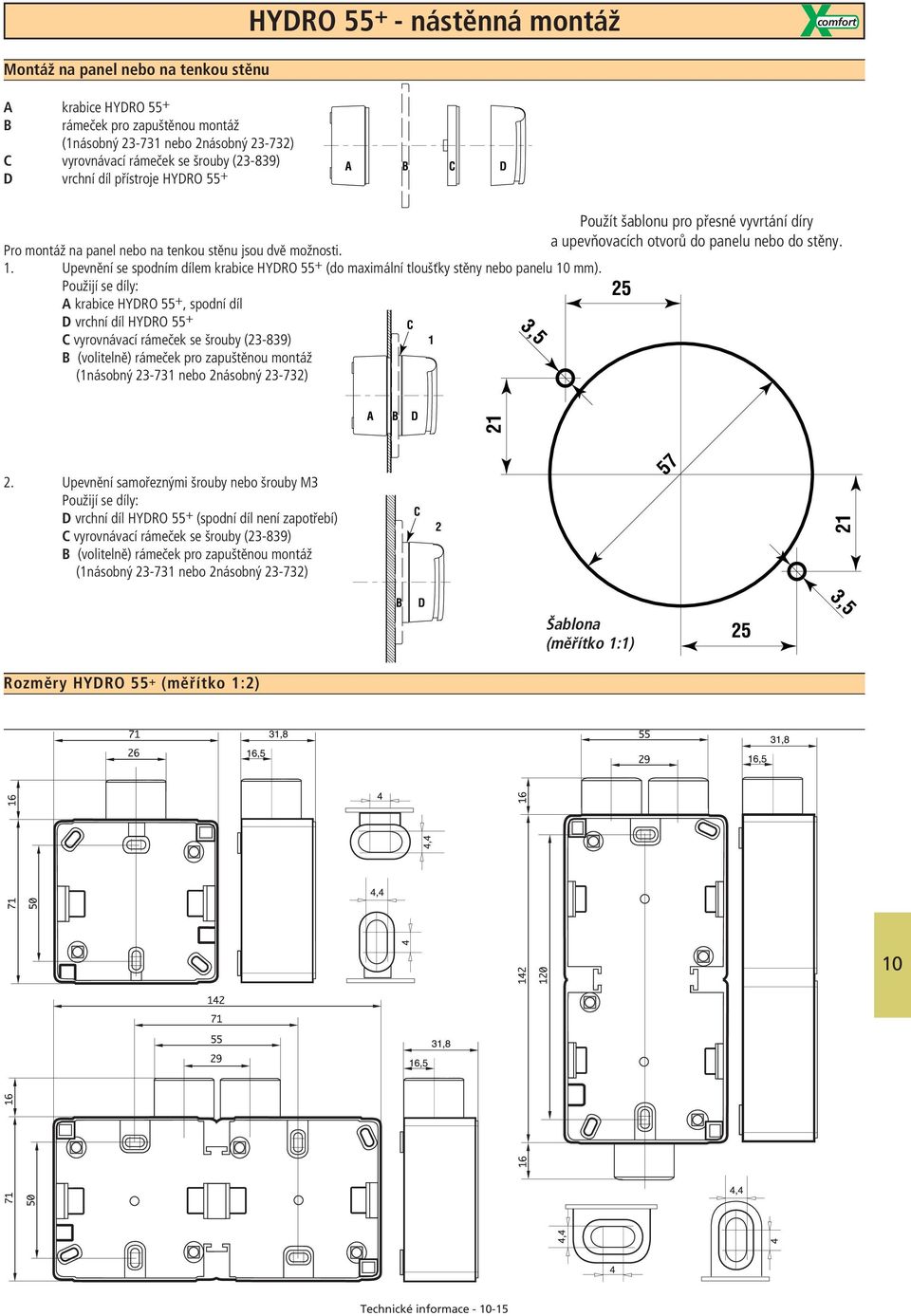

11 HYDRO nástěnná montáž comfort Montáž na panel nebo na tenkou stěnu A krabice HYDRO 55 + B rámeček pro zapuštěnou montáž (1násobný nebo 2násobný ) C vyrovnávací rámeček se šrouby (23-839) D vrchní díl přístroje HYDRO 55 + A B C D Pro montáž na panel nebo na tenkou stěnu jsou dvě možnosti. 1. Upevnění se spodním dílem krabice HYDRO 55 + (do maximální tloušťky stěny nebo panelu 10 mm). Použijí se díly: A krabice HYDRO 55 +, spodní díl D vrchní díl HYDRO 55 + C vyrovnávací rámeček se šrouby (23-839) B (volitelně) rámeček pro zapuštěnou montáž (1násobný nebo 2násobný ) C 1 3,5 Použít šablonu pro přesné vyvrtání díry a upevňovacích otvorů do panelu nebo do stěny. 25 A B D Upevnění samořeznými šrouby nebo šrouby M3 Použijí se díly: D vrchní díl HYDRO 55 + (spodní díl není zapotřebí) C vyrovnávací rámeček se šrouby (23-839) B (volitelně) rámeček pro zapuštěnou montáž (1násobný nebo 2násobný ) C 2 21 B D Šablona (měřítko 1:1) 25 3,5 Rozměry HYDRO 55 + (měřítko 1:2) 10 Technické informace
