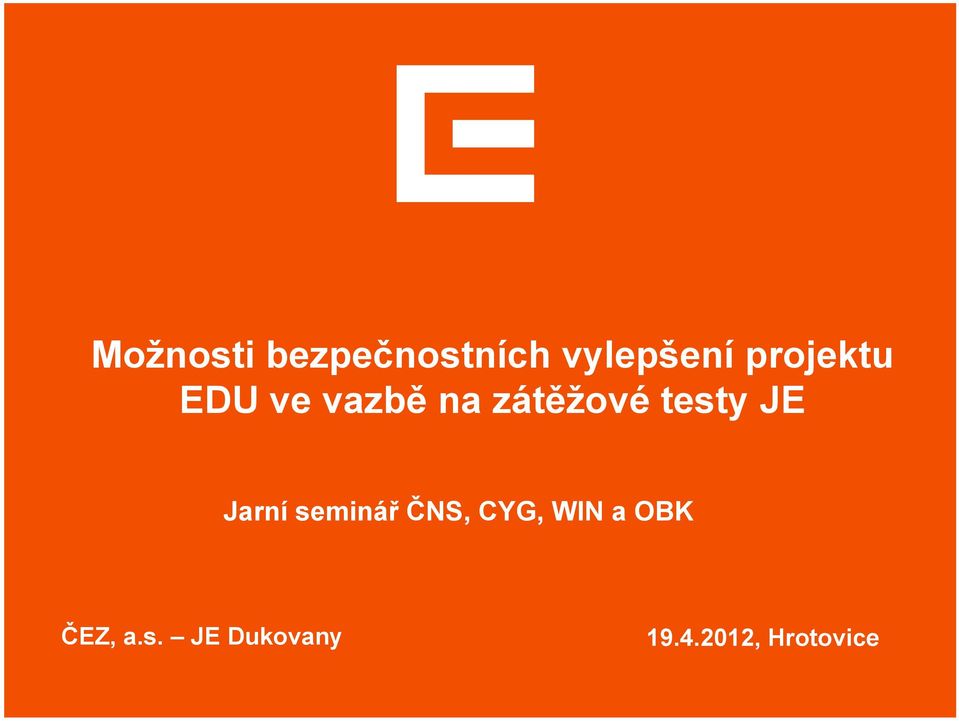

1 Možnosti bezpečnostních vylepšení projektu EDU ve vazbě na zátěžové testy JE Jarní seminář ČNS, CYG, WIN a OBK ČEZ, a.s. JE Dukovany , Hrotovice

2 Úvod SBO: UHS: ztráta všech pracovních (TG, 400 kv), rezervních (110 kv) i nouzových (DG) zdrojů el. napájení koncový jímač odvodu tepla (médium a stavební konstrukce zprostředkovávající odvod zbytkového tepla do atmosféry) Úkol: Zjistit plnění BF během nadprojektových událostí typu SBO + ztráta UHS v kombinaci s externími hazardy s cílem zabránit těžké havárii 1

napájení koncový jímač odvodu tepla (médium a stavební konstrukce zprostředkovávající odvod

3 Obsah (1) Současný stav (A) Silné stránky projektu VVER V213 (B) Odolnost bezpečnostních systémů na externí hazardy (C) Zrealizovaná alternativní technická opatření (2) Příležitosti ke zlepšení: (D) Technické projektové prostředky (E) Alternativní technické prostředky (F) Předpisy (G) Personál, komunikace 2

alternativní technická opatření (2) Příležitosti ke zlepšení: (D) Technické

4 (A) Silné stránky projektu VVER 440 V213 (1) Robustní design z pohledu událostí typu SBO relativně malý výkon AZ velký objem chladiva v I.O velký objem napájecí vody v 6-ti parogenerátorech bez jakékoliv akce personálu dochází k varu chladiva I.O až po 6,5 hod (k odhalení paliva v AZ po dalších několika hod) při použití gravitačního plnění PG z NN a doba do varu chladiva I.O se prodlouží přibližně na 20 hod 3

O velký objem napájecí vody v 6-ti parogenerátorech bez jakékoliv akce personálu dochází k varu

5 (A) Silné stránky projektu VVER 440 V213 (2) Robustní design z pohledu událostí typu SBO chlazení BSVP bez jakékoliv akce personálu dochází k odhalení paliva v řádech desítek hod (přesný čas závisí na množství paliva v BSVP) při použití gravitačního plnění ze žlabů vakuobarbotážního systému máme zásobu chladiva min. na 13 dní chlazení otevřeného Re při použití gravitačního plnění ze žlabů vakuobarbotážního systému máme zásobu chladiva min. na 12 dní 4

BSVP) při použití gravitačního plnění ze žlabů vakuobarbotážního systému máme zásobu chladiva min.

6 (B) Odolnost BS na externí hazardy Posouzení rezerv pro událost ztráta UHS 3 nezávislé nouzové zdroje el. energie plně kvalifikované na všechny hazardy (3 x DG 2,8 MW) DG jsou chlazeny TVD, hypotetická ztráta UHS by mohla způsobit neprovozuschopnost bezpečnostních DG připravujeme investiční stavbu diverzního koncového jímače odvodu tepla 5

energie plně kvalifikované na všechny hazardy (3 x DG 2,8 MW) DG jsou chlazeny TVD,

7 (C) Externí zdroje využitelné při události SBO Alternativní možnosti napájení vlastní spotřeby sousední blok (přes linky 400 kv a 110 kv, přes 6 kv rozvodny) VE Dalešice (výkon 4 x 112,5 MW) - blackstart, přes linky 400 kv a 110 kv - podání napětí na EDU přes linku 400 kv do 30 min -přes linku 400 kv v kombinaci s 110 kv do 60 min VE Vranov (3 x 6,3 MW) - blackstart, přes distribuční síť 110 kv - testováno, podání napětí na EDU do 60 min 6

kv a 110 kv - podání napětí na EDU přes linku 400 kv do 30 min -přes linku 400 kv v kombinaci s 110 kv do 60

8 (C) Plnění PG a BSVP hasičskou technikou 7

9 (D) Navrhované technické projektové prostředky - diverzní UHS (1) Diverzní UHS DG jsou chlazeny TVD, hypotetická ztráta UHS by mohla způsobit neprovozuschopnost bezpečnostních DG odvod tepla z TVD do atmosféry je zajišťován prostřednictvím rozvodu v chladících věží CCHV velké chladící věže mohou být citlivé na události extrémní vítr s dobou návratu 1 x let připravujeme investiční akci oddělení bezpečnostního systému TVD od provozního systému CCHV 8

prostřednictvím rozvodu v chladících věží CCHV velké chladící věže mohou být citlivé na události extrémní vítr s

10 (D) Navrhované technické projektové prostředky - diverzní UHS (2) Konfigurace 3x2 buňky na HVB - dvojblok (88,4 MW / 1 divizi TVD) 9

11 (D) Navrhované technické projektové prostředky - rekombinátory H 2 (1) Rekombinátory H 2 současný systém pasivních autokatalytických rekombinátorů není dimenzován na množství H 2, které se uvolní při parozirkoniové reakci během těžké havárie dojde k posílení rekombinátorů za účelem zvládnutí nadprojektových událostí (dlohodobý SBO) v případě najetí sprchového systému by mohlo dojít k poklesu množství páry (fungující jako inertní plyn) dříve, než pasivní rekombinátory dokáží H 2 zpracovat pro tyto případy budou instalovány zapalovače, jenž budou iniciovány v případě najetí sprchového čerpadla 10

nadprojektových událostí (dlohodobý SBO) v případě najetí sprchového systému by mohlo dojít k poklesu množství páry (fungující jako inertní plyn)

12 (D) Navrhované technické projektové prostředky - rekombinátory H 2 (2) Teplo z chem. reakce H 2 -O 2 kombinované spolu z vertikálním uložením kazet a mezerami mezi kazetami umožňje přirozené proudění. Nepotřebný zdroj energie. Automatický start od malé koncentrace H 2. Vodní pára, vzduch a nezreagovaný vodík Kyslík a vodík reagují na povrchu katalytických kazet a vytváří vodní páru a teplo 2H 2 + O 2 2H 2 O + teplo Katalytické kazety (jako katalyzátor je používána platina nebo paladium). Vodík + okolní vzduch 11

Nepotřebný zdroj energie. Automatický start od malé koncentrace H 2.

13 (D) Navrhované technické projektové prostředky - chlazení nádoby Re zvenku (1) JE Dukovany připravuje pro řešení těžkých havárii opatření k zadržení roztavené aktivní zóny v tlakové nádobě reaktoru pomocí venkovního chlazení její stěny. Princip řešení je shodný s ostatními JE VVER440 (zaplavení A,B004): výstup páry do boxu PG přes klapky ve stínění zásoba vody (roztok H3BO3) na podlaze boxu PG přívod pod TNR přes otevíratelnou izolaci (pasivní plovákový systém) A,B004 vstup roztoku do šachty A,B004 přes ventilační trasu s ochrannými síty proti splaveným troskám 12

Princip řešení je shodný s ostatními JE VVER440 (zaplavení A,B004): výstup páry do boxu PG přes klapky ve stínění zásoba vody (roztok H3BO3)

14 (D) Navrhované technické projektové prostředky - chlazení nádoby Re zvenku (2) 1. etapa: Instalace sifonů a vtokových objektů v boxu PG zrealizována Vtokové otvory a sifony proti úniku chladiva z boxu PG 13

15 (E) Navrhované alternativní technické prostředky (1) Cílem je zajistit plnění těchto základních funkcí: chlazení AZ (uzavřený Re, otevřený reaktor) chlazení VP v BSVP napájení ZN I kat. (AKU) schopnost monitorovat bezpečnostní parametry, schopnost ovládat základní instrumentaci zajistit obyvatelnost BD prostřednictvím diverzních prostředků s vysokým stupněm nezávislosti na stávajících bezpečnostních systémech. Další požadavky: kvalifikace na všechny externí i interní události doba provozu min. 72 hod bez vnější podpory jednoduché uvedení do provozu v požadovaném čase testovatelnost, nezávislost 14

(AKU) schopnost monitorovat bezpečnostní parametry, schopnost ovládat základní instrumentaci zajistit obyvatelnost BD prostřednictvím diverzních

16 (E) Navrhované alternativní technické prostředky (2) Nové alternativní čerpadlo pro plnění PG (tzv. diverzní SHNČ) odvod tepla z AZ přes PG poháněno diesel-motorem, popř. elektropohonem napájeným z nového SBO DG jako záložní způsob je uvažováno plnění PG pomocí hasičské techniky (zrealizováno) Alternativní prostředky pro plnění BSVP a otevřeného Re gravitace ze žlabů XL alternativní způsoby plnění projektovými prostředky (TM a TH čerpadly) napájenými z nového SBO DG instalace přírub pro plnění BSVP hasičskou technikou 15

elektropohonem napájeným z nového SBO DG jako záložní způsob je uvažováno plnění PG pomocí hasičské techniky (zrealizováno)

17 (E) Navrhované alternativní technické prostředky (3) Nový SBO DG (zajištění napájení při SBO) odvod tepla z AZ přes PG diversní napájení systémů ZN I. kat. (standardně přes usměrňovač) a vybraných spotřebičů 0,4 kv ZN II. kat. (TM čerpadlo pro plnění BSVP, TH čerpadlo pro plnění otevřeného Re, VZT BD, chlazení SKŘ, apod.) připojení třemi kabely na EV (EW,EX) výkon cca 500 kw nezávislost na systému TVD kvalifikace na všechny externí i interní hazardy samostatně pro každý blok, stabilní stanoviště vně bloku Realizace všech opatření

) připojení třemi kabely na EV (EW,EX) výkon cca 500 kw nezávislost na systému TVD kvalifikace na všechny externí i interní hazardy

18 Dukovany improvements for the heat removal function 17

19 (F) Změny v přepisech Nové předpisy pro zvládání extrémních podmínek v lokalitě JE (seismická událost, vítr, sníh, teplotní poměry, přívalové deště) dopracovat stávající předpisy pro zvládání abnormálních stavů a havarijní provoz bloků (blackout na všech 4 RB, ztráta chlazení TVD, řízené odlehčování zátěže AKU) postupy pro použití alternativních prostředků v návaznosti na jejich implementaci Realizace

stavů a havarijní provoz bloků (blackout na všech 4 RB, ztráta chlazení TVD, řízené odlehčování zátěže

20 (G) Personál, komunikace (1) Řízení JE při mimořádných podmínkách v lokalitě opatření pro střídání personálu při ztížené dostupnosti lokality analýza možností personálu při vzniku havárie na všech čtyřech blocích profesionální složení havarijního štábu, záložní umístění mimo lokalitu Školení a výcvik personálu více blokové poruchy, extrémní přírodní podmínky, těžké havárie 19

havárie na všech čtyřech blocích profesionální složení havarijního štábu, záložní umístění

21 (G) Personál, komunikace (2) Komunikace a varování při mimořádných podmínkách alternativní vnitřní komunikace (napájení telefonních ústředen při SBO, vysílačky) alternativní vnější komunikace (krajský HZS, dispečink, SÚJB - satelitní telefon) alternativního vyrozumění a varování Podmínky pro činnost HZSp kapacita osob a techniky, přístup k objektům, externí spolupráce 20
