OTVORY A VÝPLNĚ VE SVISLÝCH NOSNÝCH KONSTRUKCÍCH

Transkript

1 OTVORY A VÝPLNĚ VE SVISLÝCH NOSNÝCH KONSTRUKCÍCH

2 DRUHY A FUNKCE OTVORŮ

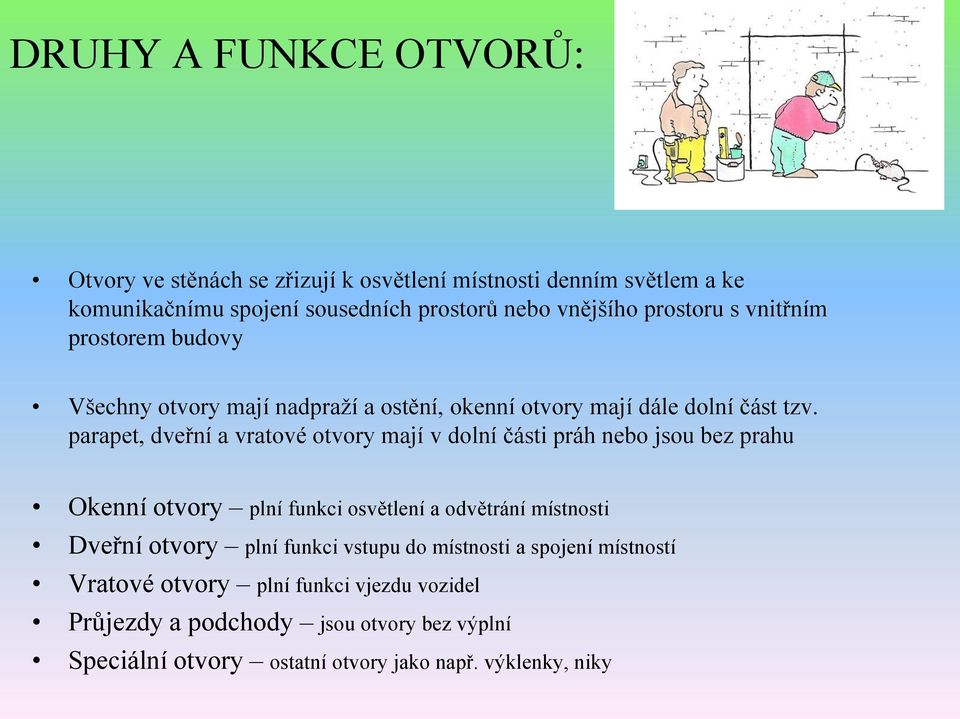

3 DRUHY A FUNKCE OTVORŮ: Otvory ve stěnách se zřizují k osvětlení místnosti denním světlem a ke komunikačnímu spojení sousedních prostorů nebo vnějšího prostoru s vnitřním prostorem budovy Všechny otvory mají nadpraží a ostění, okenní otvory mají dále dolní část tzv. parapet, dveřní a vratové otvory mají v dolní části práh nebo jsou bez prahu Okenní otvory plní funkci osvětlení a odvětrání místnosti Dveřní otvory plní funkci vstupu do místnosti a spojení místností Vratové otvory plní funkci vjezdu vozidel Průjezdy a podchody jsou otvory bez výplní Speciální otvory ostatní otvory jako např. výklenky, niky

4 NESMÍME ZAPOMENOUT NA STAVEBNÍ PŘÍPRAVU PRO OTVORY - PŘEKLADY

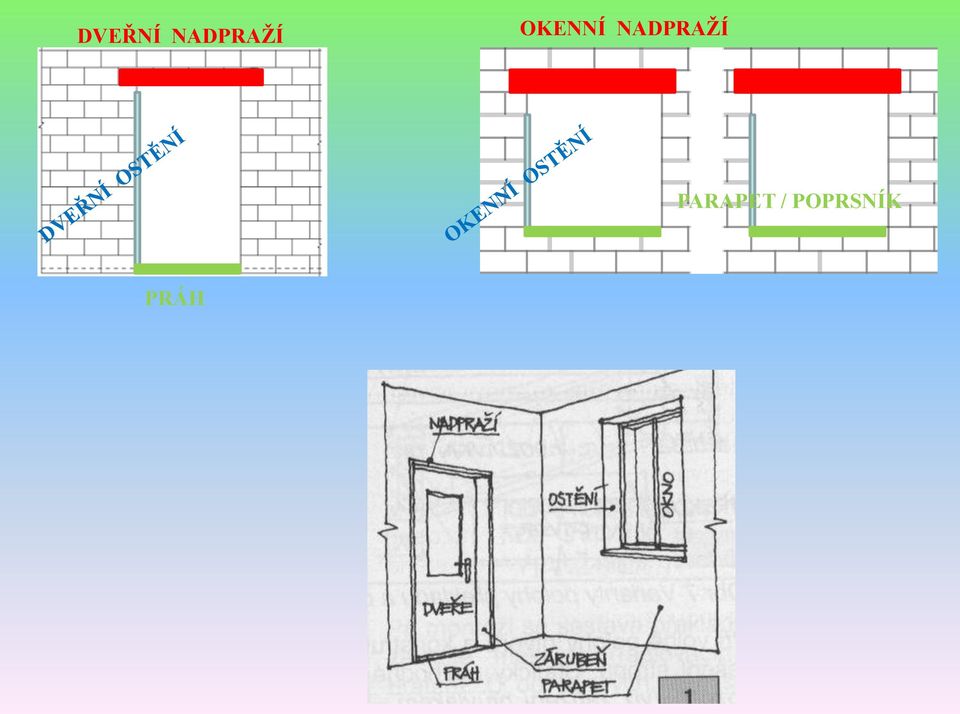

5 DVEŘNÍ NADPRAŽÍ OKENNÍ NADPRAŽÍ PARAPET / POPRSNÍK PRÁH

6 SPECIÁLNÍ OTVORY VÝKLENEK NIKA

7 SPECIÁLNÍ OTVORY VÝKLENEK VE ZDI - NIKA

8 VRATOVÉ OTVORY

9 VÝPLNĚ OTVORŮ

10 OKENNÍ OTVORY

11 TVARY OKENNÍCH OTVORŮ

12

13 Okenní otvory Okenní otvory - převážně ve vnějších obvodových stěnách hlavní funkcí oken je především propouštění denního světla do vnitřních prostorů objektu ochrana vnitřních prostor před pronikáním tepla a zimy umožňovat přirozené větrání ochrana vnitřních prostor proti srážkové vodě a ostatním vlivům povětrnosti. Ojediněle - okenní otvory i ve vnitřních stěnách a v příčkách pro prosvětlení pro osazení podávacích oken. Výplň okenního otvoru tvoří okenní rám a okenní křídlo. Musí splňovat požadavky z hlediska tepelně-izolační techniky (použití izolačního dvojskla, zateplení okenního rámu). Konstrukci okna tvoří - rám okna (pevná část) - je pevně spojen se zdivem okenního otvoru, - okenní křídlo (pohyblivá část) - může se otáčet kolem svislé nebo vodorovné osy.

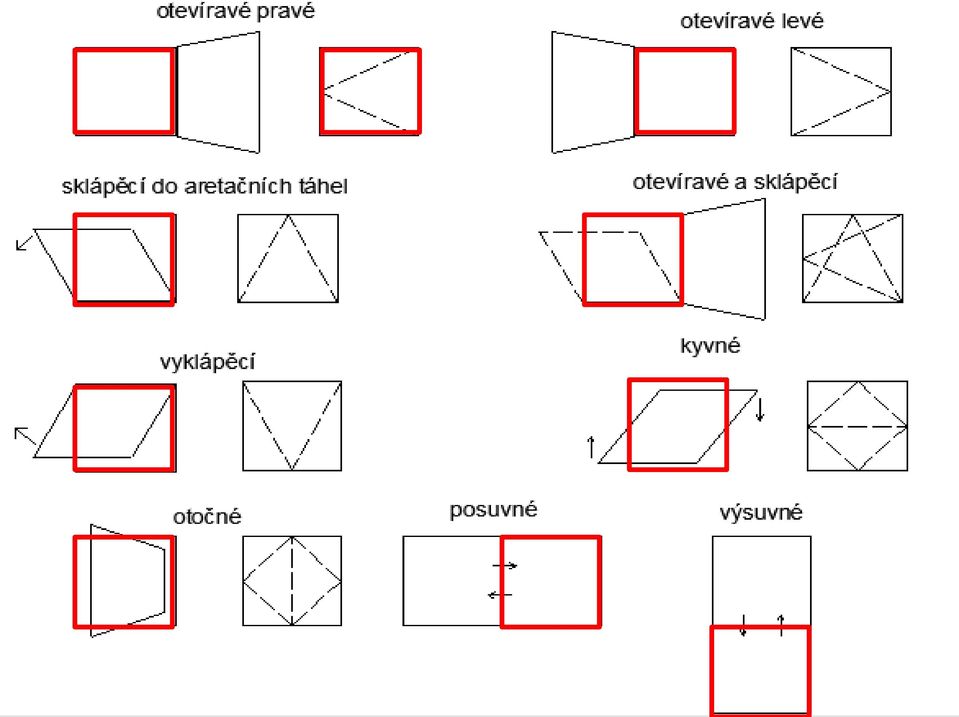

14 Okenní otvory rozdělujeme podle způsobu otevírání: Otvíravá Sklápěcí Otvíravá Otočná Kyvná Sklápěcí Vyklápěcí Vyklápěcí Posuvná Výsuvná Kombinace otevírání se sklápěním

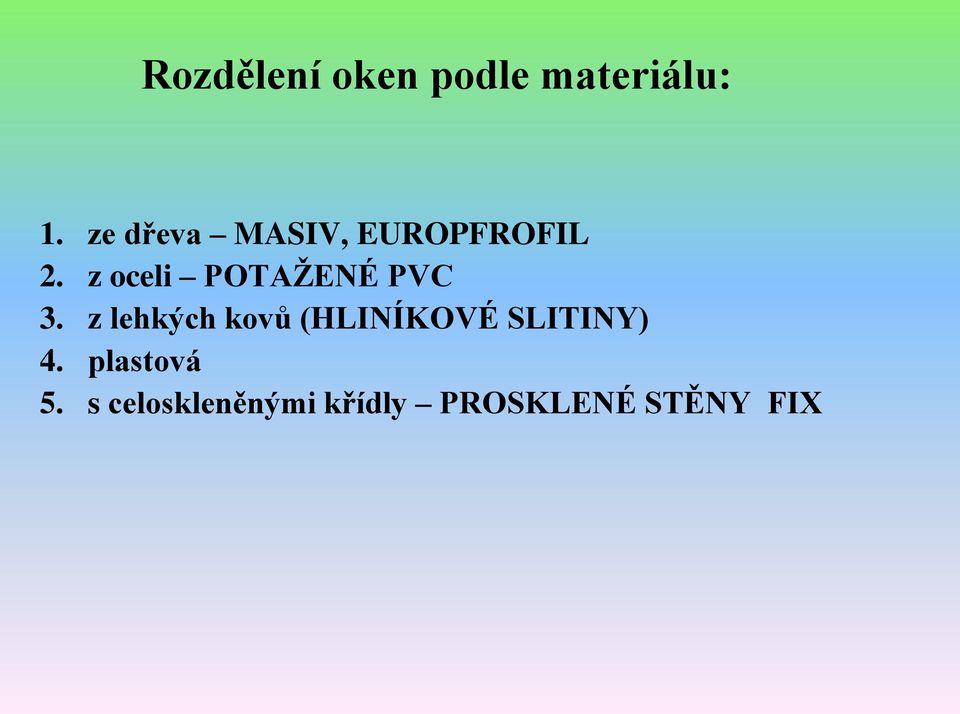

15 Rozdělení oken podle materiálu: 1. ze dřeva MASIV, EUROPFROFIL 2. z oceli POTAŽENÉ PVC 3. z lehkých kovů (HLINÍKOVÉ SLITINY) 4. plastová 5. s celoskleněnými křídly PROSKLENÉ STĚNY FIX

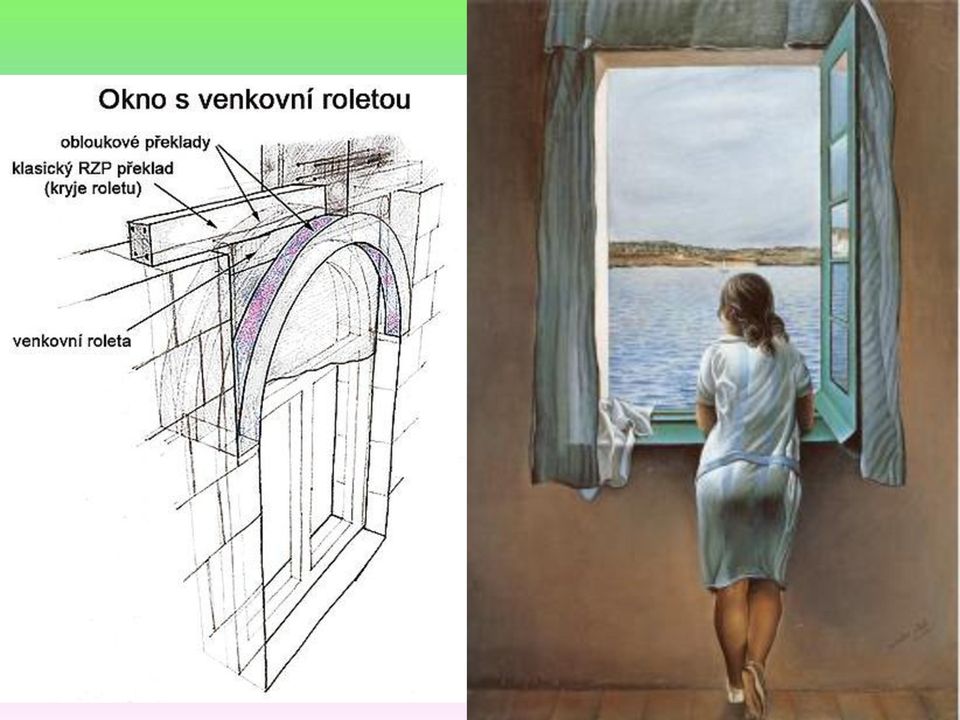

16

17 Tabulka č. 1 - Požadované a doporučené hodnoty součinitelů prostupu tepla výplní otvorů

18 KOTVENÍ OKEN KE KONSTRUKCI

19

20

21

22 OKNA - Podle způsobu konstrukčního uspořádání rozlišujeme: okno jednoduché s jednoduchým zasklením v nevytápěných prostorách (verandy), mají velké tepelné ztráty. okno jednoduché s dvojitým zasklením okenní křídlo má osazena dvě skla. Nejvhodnější je použít přímo izolační dvojsklo, skla jsou hermeticky uzavřena proti vniknutí prachu či vlhkosti pevným rámečkem. Mezera mezi skly je buď vakuum, nebo je vyplněna interním (netečným) plynem. Hodnota k=1,8 W/m 2 K. Okna se nerosí. Při rozbití skla se vymění celé dvojsklo jako jeden kus. okno se sdruženými křídly k jednoduchému oknu je dodatečně připevněné tzv. čistící křídlo. Výhodnější je upevnění čistícího křídla z vnější strany sklo se nerosí. okno zdvojené dvě okenní křídla jsou pevně spojena šrouby / každé křídlo visí na samostatných pantech/, mezi skly je vzduchová mezera mm. Díky sešroubování se obě křídla otevírají společně, pouze v případě čištění se rozšroubují a otáčí se každé křídlo samostatně. okno dvojité má vnitřní a vnější samostatně otevíravá a samostatně k rámu dosedající křídla. Jsou 2 kční možnosti: a)jedno křídlo ven druhé dovnitř lze provést jako dva okenní rámy pro každé okno zvlášť, nebo jeden silný fošnový rám pro obě křídla společně. b)obě křídla otevíravá dovnitř lze provést jako dva rámy spojené deštěním (dvojitá deštěná okna otevíravá dovnitř), nebo opět jeden fošnový rám. Zvláštním typem je okno s trojnásobným zasklením. Provádí se z důvodu minimalizování tepelných ztrát.

23 1. EUROOKNA - konstrukce dle evropských norem. Dřevěná okna vyrobená ze smrkového dřeva. Profil není vyroben z jednoho kusu dřeva, ale z třívrstvého smrkového lepeného hranolu 68x80 mm. 3. PLASTOVÁ OKNA okenní rámy jsou svařovány ve výrobnách ve formátech -> přesný rozměr dle stavebního otvoru. pro kvalitu - rozhodující kční řešení rámového profilu. V současnosti je to 5-7 komor = mezer (uzavřených). VEKA, KOMERLING, REHAU

24 2. KOVOVÁ OKNA Kovová okna se používají k osvětlování a větrání místností. Na rozdíl od dřevěných však má jejich použití různá specifika a to vzhledem k odlišným tepelně izolačním vlastnostem, celkovému vzhledu a trvanlivosti. 1. DŘEVĚNÁ OKNA Dřevěná okna se používají k osvětlování a větrání místností. Využití tradičních materiálůdřeva na klasická okna.

25 Vliv materiálu Vliv konstrukce Estetické požadavky

26 Obrázek 1 druhy spár v otvorové výplni

27

28 Plastová okna Plastové,balkónové a vchodové dveře Plastové prosklené stěny Dřevěná eurookna Dřevěné terasové,balkónové a vchodové dveře Dřevěné prosklené stěny Hliníková okna,dveře a prosklené stěny

29 KOTVENÍ PLASTOVÝCH OKEN Montáž pomocí kotevních plechů. Montáž pomocí kotevních vrutů.

30 Tradiční detail osazení otvorové výplně do vynechaného otvoru v obvodovém zdivu 1. tepelná izolace 2. zdivo 3. vnitřní omítka 4. okenní rám a křídlo 5. vnější parapet 6. vnitřní parapet

31 Detail osazení otvorové výplně do vynechaného otvoru v obvodovém zdivu se zabudovanou nadokenní roletou 1. tepelná izolace 2. zdivo 3. překlad 4. vnitřní omítka 5. nadokenní roleta 6. manipulační poklop 7. okenní rám a křídlo 8. vodicí lišta rolety 9. zarážka rolety 10. vnitřní parapet 11. vnější parapet

32 Detail osazení špaletového okna do vynechaného otvoru v obvodovém zdivu 1. zdivo 2. vnější omítka 3. vnitřní omítka 4. vnější rám a křídlo 5. špaleta 6. vnitřní rám a křídlo 7. vnější parapet 8. vnitřní parapet

33 Příklady osazení oken v panelových domech

34 Příklady osazení oken v panelových domech

35 Příklady osazení oken v panelových domech

36 Příklady osazení oken v panelových domech

37 Příklady osazení oken v panelových domech

38 Příklady osazení oken v panelových domech

39 Příklady osazení oken v panelových domech

40 1 4 3 DŘEVO - EUROOKNO PLAST LEHKÝ KOV (HLINÍKOVÉ SLITINY) 2 1 OCEL DŘEVO - MASIV

41

42

43

44

45 MEZISKELNÍ ŽALUZIE REHAU

46

47

48

49 EUROOKNA Výrobky jsou zaskleny izolačním dvojsklem Planibel TOP N+ s prostupem U=1,1 W/m2K s plastovým rámečkem TGI a plněné argonem.prostup okna U=1,27 W/m2K byl změřen praktickou zkouškou ve státní zkušebně. Okna vyrobená z profilu IV 78 s izolačním trojsklem U=0,7 a prostupem okna U=1,14 W/m2K se řadí ke špičkovým výrobkům v našem stavebnictví.výrobky vyráběny touto moderní technologií splňují nejpřísnější normy a kritéria platná pro výplně otvorů. Profil IV 78 umožňuje nezvykle velké možnosti zasklení ( skla Heat mirror s prostupem U=0,58,skla se sníženou hlukovou prostupností až 42 db,případně skle se zvýšenou bezpečností).

50 OKNA PRO PASIVNÍ DOMY PLAST, DŘEVO

51 5 PROSKLENÉ STĚNY FIX

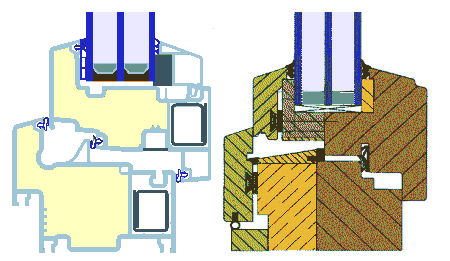

52 KONSTRUKCE DŘEVĚNÉHO OKNA KONSTRUKCE PLASTOVÉHO OKNA

53

54

55

56

57 Dřevohliníková okna Eurookna dřevo-hliník rozšiřují sortiment o eurookna s extrémní životností. Krytím hliníkovým opláštěním z vnější strany je zajištěna odolnost proti působení vnějších vlivů. Dřevohliníková eurookna jsou vhodná pro moderní stavby, kde barevné provedení hliníkového pláště ladí s moderním provedením fasády. Z vnitřní strany jsou okna dřevěná, zajišťují příjemnou pohodu pro bydlení. Dřevohliníková okna v sobě spojují výhody obou materiálů - přírodní vzhled dřeva v interiéru a moderní design i vysokou životnost z exteriéru. Profily dřevohliníkových oken

58

59 PŘI NÁVRHU TAKÉ PŘEMÝŠLEJ O ČIŠTĚNÍ OKEN???? JAKÝM ZPŮSOBEM ZAJISTÍTE, ABY SE OKNA DALA UMÝT????

60

61

62

63 ŠPALETOVÉ OKNO

64

65 OSAZOVÁNÍ OKEN

66

67

68 Porovnávací výkres mezi počtem komor a součinitelem prostupu tepla

69 DVEŘNÍ OTVORY

70 DVEŘNÍ OTVORY A JEJICH VÝPLNĚ

71 Dveřní otvory Dveřní otvory slouží ke vstupu do objektu (vnější, vnitřní) a ke spojení vnitřních prostor. Zřizují se jak v nosných stěnách tak v příčkách. Rozeznáváme dveře levé a pravé - dle umístění závěsů. Dřevěné dveře Dveře osazované ve vnějších obvodových zdech jsou tzv. vchodové dveře. Uzavíráme jimi objekty, dveřmi vnitřními uzavíráme místnosti. Vchodové dveře mají zajišťovat bezpečnost, mají odolávat povětrnostním vlivům, splňovat požadavky estetické a někdy i zvýšenou odolnost proti ohni. Dveře se skládají ze zárubně pevně zabudované do zdiva a z pohyblivých dveřních křídel otevíraných v zárubni.

72 DVEŘNÍ OTVORY A JEJICH VÝPLNĚ KE VSTUPU DO OBJEKTU (VNĚJŠÍ, VNITŘNÍ) KE SPOJENÍ VNITŘNÍCH PROSTOR ZŘIZUJÍ SE - V NOSNÝCH STĚNÁCH - V PŘÍČKÁCH ROZEZNÁVÁME DVEŘE LEVÉ A PRAVÉ - DLE UMÍSTNÍ ZÁVĚSŮ.

73 DVEŘE a) Dřevěné dveře - jsou kční díly uzavírající průchozí otvory vchodové uzavírají objekty vnitřní uzavírají jednotlivé místnosti Skládají se z pevné části spojené se stěnou a z části pohyblivé křídla. Pevnou částí je obvykle zárubeň, ale mohou to být i vodící lišty posuvných dveří a některé dveře se osazují bez zárubní (celoskleněné) Vchodové dveře se doporučují vyšší, popř. s nadsvětlíkem, aby dosáhly součtu výšky oken a parapetu a nadpraží byla ve stejné výšce. Vhodný materiál pro masivní dveře: dub, mahagon, modřín. Osazení do dřevěné rámové zárubně, která se ke zdivu připevní lavičníky nebo spec. profily. Vnitřní dveře nejčastěji do ocelových zárubní. Při větší šířce zdi se vyzdí ozuby. Dřevěné zárubně jsou: fošnové, tesařské a rámové. b) Plastové dveře - vyrábějí se jako vchodové, vnitřní nebo balkónové. Vždy je součástí plastová zárubeň. Vchodové dveře opatřené celoobvodovým kováním. Mohou být i částečně prosklené. Obsahují tepelnou izolaci a vyztužení proti vloupáním. Všechny plastové dveře mají profily vyztužené ocelovým prvkem. Balkónové dveře často doplněny bočním pevným zasklením.

74 Druhy dveří: - podle způsobu otevírání: * otočné * kývavé * posuvné * skládací * shrnovací * turniketové - podle počtu křídel: * jednokřídlé * dvoukřídlé * vícekřídlé - podle umístění závěsu: * pravé * levé Konstrukce dveří - dřevěná křídla se dělí na hladká, prkénková a laťová

75

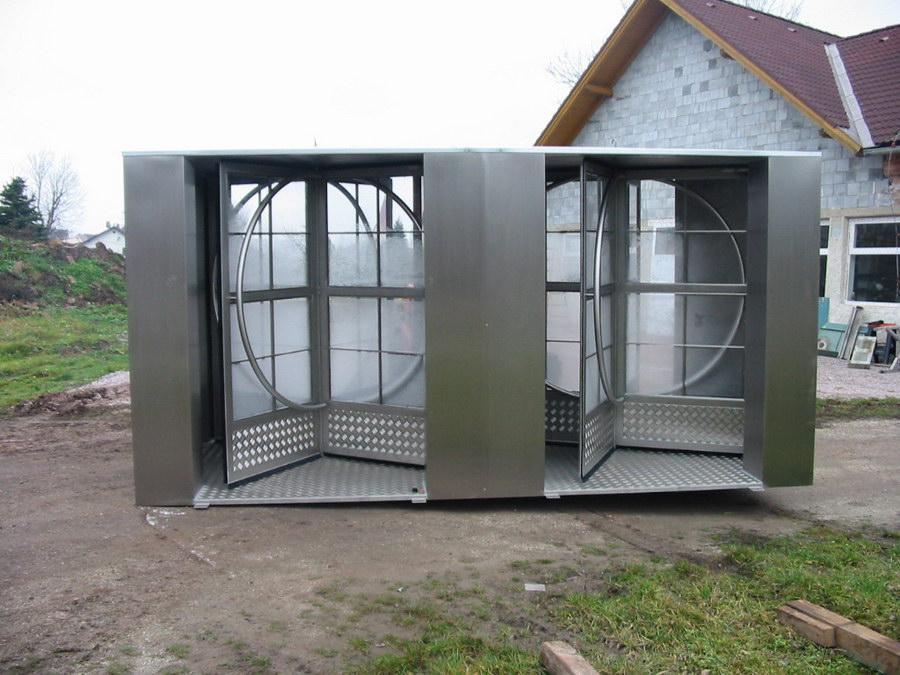

76 1) VĚNEC - stropní část, ve které je umístěn pohon. V podhledu věnce možno instalovat vnitřní osvětlení Duotouru. Ze strany vstupu i výstupu je na věnci instalován zdroj impulsů (pohybový detektor). 2) VNĚJŠÍ OBLOUKOVÁ STĚNA- stacionární, pevný válec, ve kterém se otáčí rotační část. Stěna válce je přerušena na dvou místech - pro vstup a výstup z DUOTOURU. 3) Zdroj impulsů, instalovaný na straně vstupu i výstupu; zachytí-li pohyb ve svém detekčním poli, uvede dveřní soupravu do pohybu. 4) ROTAČNÍ ČÁST protilehlé KONCOVÉ VITRÍNY - součástí středové příčky; v klidové poloze uzavírají vchod i východ z dveřní soupravy. 5) ROTAČNÍ ČÁST - AUTOMATICKÉ DVEŘE(nebo alternativní varianta - ROZPOJITELNÁ PŘÍČKA) součást středové příčky, která se otáčí kolem své pomyslné středové osy. Duotour je jediný typ turniketových dveří bez pevného středového sloupu, středově průchodný. 6) UZAVÍRACÍ (a přesahující) OBLOUKOVÁ STĚNA koncové vitríny; v klidovém stavu tato stěna uzavírá vchod i východ z DUOTOURU

77

78

79

80

81

82 Podle způsobu otevírání křídel rozlišujeme tyto dveře: otočné - křídlo dveří se otevírá kolem osy směrem ven nebo dovnitř kývavé - křídlo dveří se otvírá otáčením kolem svislé boční osy směrem ven i dovnitř skládací - křídla se skládají ke straně dveřního otvoru posuvné - křídlo se otevírá posunutím podle stěny

83 DRUHY ZÁRUBNÍ: DŘEVĚNÉ TESAŘSKÉ ZÁRUBNĚ, FOŠNOVÉ ZÁRUBNĚ - RÁMOVÉ ZÁRUBNĚ - OBLOŽKOVÉ ZÁRUBNĚ OCELOVÉ ZÁRUBNĚ PLASTOVÉ ZÁRUBNĚ PŘÍPADNĚ HLINÍKOVÉ

84 DŘEVĚNÉ -TESAŘSKÉ ZÁRUBNĚ

85 ŘEVĚNÉ FOŠNOVÉ ZÁRUBNĚ

86 DŘEVĚNÉ RÁMOVÉ ZÁRUBNĚ

87 DŘEVĚNÉ RÁMOVÉ ZÁRUBNĚ

88 OCELOVÉ ZÁRUBNĚ

89 OCELOVÉ ZÁRUBNĚ

90 PLASTOVÉ ZÁRUBNĚ

91

92

93

94 OCELOVÉ dveře Ocelové dveře se zpravidla uplatňují v průmyslových, občanských a zemědělských budovách, ve skladovacích objektech apod. Podle způsobu otevírání křídel dělíme ocelové dveře na: otočné posuvné vyklápěcí speciální Podle konstrukce křídel rozlišujeme ocelové dveře: vlysové jednostranně oplechované oboustranně hladké zasklené

95 OCELOVÉ dveře

96 DŘEVĚNÉ dveře

97 DŘEVĚNÉ dveře

98 DŘEVĚNÉ dveře

99 SKLENĚNÉ dveře

100

101 Zárubně pro vnitřní dveře Tesařská zárubeň Příklad osazení dřevěné tesařské zárubně 1 - nadpraží tesařské zárubně 2 - stojka tesařské zárubně 3 - kotevní trojboká lišta 4 - hrubý tesařský práh A - podrobnost tesařského spojení stojky a prahu

102 Příklad osazení dřevěné hoblované fošnové zárubně v cihelné příčce 1 - cihelná příčka 2 - omítka 3 - dřevěná hoblovaná fošnová zárubeň 4 - dveřní křídlo 5 - průběžná podlaha 6 - spojka zárubně 7 - ocelové kotevní příchytky

103 Příklad osazení ocelové zárubně do příčky z pórobetonových dílců 1 - pórobetonová příčka 2 - ocelová zárubeň 3 - betonová zálivka 4 - dveřní křídlo 5 - konstrukce podlahy 6 - pryžový povlak ocelové spojky prahu 7 - ocelová spojka prahu 8 - protahovací elektrolišta 9 - výztuž spojky zárubně

104

105 DVEŘNÍ KOVÁNÍ

106

107 Stavební otvory Základní typy stavebních otvorů, otevírání dveří, rozměry

108 Dveře otočné, kyvné a bez polodrážky

109

110

111 SKLO VE DVEŘÍCH

112 BEZPEČNOSTNÍ DVEŘE ZMĚNA KOVÁNÍ ZMĚNA KONSTRUKCE DVEŘÍ DLE POŽADAVKŮ ZABEZPEČENÍ

113 BEZPEČNOSTNÍ DVEŘE

114

115

116 PROTIPOŽÁRNÍ DVEŘE ODOLNOST KONSTRUKCE DVEŘÍ DLE PROVOZU STANOVENO V POŽÁRNÍ ZPRÁVĚ OBJEKTU

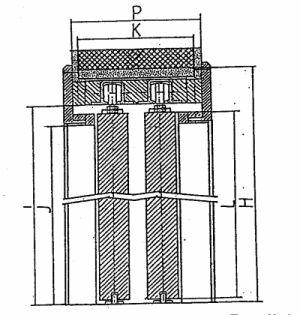

117 POSUVNÉ DVEŘE

118 Vrata - funkce: komunikačně spojují jednotlivé - místnosti nebo vnitřní prostor s - vnějším

119 Ocelová vrata Ocelová vrata uzavírají komunikační prostory v objektech průmyslových, dopravních, zemědělských a ve vedlejších budovách staveb občanských (např. kotelny, skladiště). Ocelová vrata Ocelová vrata uzavírají komunikační prostory v objektech průmyslových, dopravních, zemědělských a ve vedlejších budovách staveb občanských (např. kotelny, skladiště).

120 garážová vrata dřevěná, ocelová garážová vrata výklopná a garážová vrata sendvičová.

121

122 Garážová vrata rolovací Rolovací garážová vrata jsou vyrobena z hliníkových lamel vyplněných polyuretanovou pěnou. Plášť se navíjí do skříňky uvnitř objektu instalované v nadpraží otvoru. Svislé vodící kolejnice jsou hliníkové, práškově lakované. Navíjecí buben je ocelový, kompletně pozinkovaný. Pohon vrat je standartně elektrický s přepínačem směru otáčení (otvírání a zavírání) a klikou nouzového otvírání. Montáž vrat se standardně provádí za otvor zevnitř objektu. Běžné otvírání a zavírání vrat nelze provádět klikou, která je určena k nouzovému otvírání.

123 Garážová vrata výklopná Výklopná garážová vrata jsou vyrobena z rámu, křídla a vodících stropních kolejnic. Plášť vrat je z pozinkovaného trapézového plechu T 10 s možnostmi barevné úpravy a zateplení polystyrenem. Vrata jsou standardně vybyvena zámkem a vložkou se třemi klíči, držáky pro montáž vrat a montážní sadou. Vrata jsou určena jak k ručnímu, tak k elektrickému ovládání. Výklopná vrata jsou určena pro montáž jak v otvoru, tak za otvor.

124 Garážová vrata dvoukřídlá Dvoukřídlá garážová vrata jsou vyrobena z uzavřeného pozinkovaného profilu. Štít je z ocelového pozinkovaného trapézového plechu T10. Vrata jsou standardně dodávána se zámkem a vložkou. Vrata se vyrábí vždy na míru podle přání zákazníka.

125 Posuvná sekční garážová vrata Výsuvná sekční garážová vrata

126

127 Garážová vrata SEKČNÍ

128 NADPRAŽÍ OTVORŮ Nadpraží je konstrukce uzavírající otvor v horní části. Tvoří ji nosná konstrukce, která přenáší zatížení z přilehlých částí stropů a zdiva do stěn, sloupů nebo pilířů. Nosnou konstrukci nadpraží tvoří klenby nebo překlady, které mohou být: zděné monolitické montované

129 PRŮJEZDY, PODCHODY

130 Doufám, že v systému a šíři nabídky výplní otvorů se dobře zorientujete. Pak budete stejně spokojeni jako ta KONEC

131 [1] - Hájek, V., Šmejcký, J.:, Novák, L.: Konstrukce pozemních staveb 31 - Kompletační konstrukce - Cvičení, Vydavatelství ČVUT, 1999 [2] - Hájek, V., Šmejcký, J.:, Novák, L.: Kompletační konstrukce - pro přednášky, Vydavatelství ČVUT, 1999 [3] - Hájek, V., Šmejcký, J.:, Novák, L.: Kompletační konstrukce - pro přednášky, Vydavatelství ČVUT, 2002 [4] - Hájek, V.: Dřevěná okna - historie - současnost - vývojové tendence, Materiály pro stavbu, 2001, s , vydavatelství ROOF s.r.o. [5] - Hájek, V.: Nejnovější trendy v otvorových výplních v návaznosti na novelu ČSN (2002). Rady pro hobby, 2003, ročník VI., č. 2, s. 1-8 [6] - Hájek, V.: Možnosti sanace otvorových výplní a návaznosti na nové požadavky. Tepelná ochrana budov, 2003, ročník 6., č. 3, s [7] - Hájek, V.: Vliv nových normových požadavků na změnu konstrukcí současných otvorových výplní. Tepelná ochrana budov, 2004, ročník 7., č. 3, s [8] - Hájek, V.: Vliv nových normových požadavků na změnu konstrukcí současných otvorových výplní. Stavební listy, 5/2004, ročník 7., č. 3, s [9] - ČSN :2002 Tepelná ochrana budov - Část 2: Požadavky [10] - ČSN :1973 Dřevěná okna a balkónové dveře [11] - PN Meziokenní izolační vložky [12] - Technické listy firmy ALKUPRIMUS s.r.o. [13] - Technické listy firmy ILLBRUCK Building Systems s.r.o.
