1 OTVORY A VÝPLNĚ VE SVISLÝCH NOSNÝCH KONSTRUKCÍCH

2 DRUHY A FUNKCE OTVORŮ

3 DRUHY A FUNKCE OTVORŮ: Otvory ve stěnách se zřizují k osvětlení místnosti denním světlem a ke komunikačnímu spojení sousedních prostorů nebo vnějšího prostoru s vnitřním prostorem budovy Všechny otvory mají nadpraží a ostění, okenní otvory mají dále dolní část tzv. parapet, dveřní a vratové otvory mají v dolní části práh nebo jsou bez prahu Okenní otvory plní funkci osvětlení a odvětrání místnosti Dveřní otvory plní funkci vstupu do místnosti a spojení místností Vratové otvory plní funkci vjezdu vozidel Průjezdy a podchody jsou otvory bez výplní Speciální otvory ostatní otvory jako např. výklenky, niky

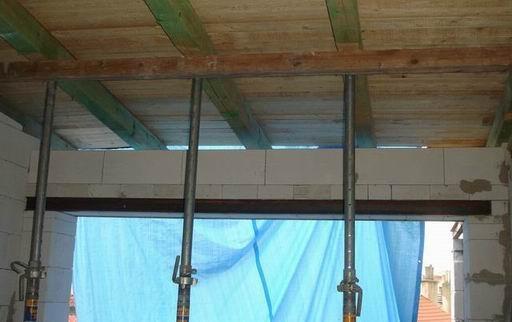

4 NESMÍME ZAPOMENOUT NA STAVEBNÍ PŘÍPRAVU PRO OTVORY - PŘEKLADY

5 DVEŘNÍ NADPRAŽÍ OKENNÍ NADPRAŽÍ PARAPET / POPRSNÍK PRÁH

6 SPECIÁLNÍ OTVORY VÝKLENEK NIKA

7 SPECIÁLNÍ OTVORY VÝKLENEK VE ZDI - NIKA

8

9 NADPRAŽÍ OTVORŮ NADPRAŽÍ JE KONSTRUKCE UZAVÍRAJÍCÍ OTVOR V HORNÍ ČÁSTI. TVOŘÍ JI NOSNÁ KONSTRUKCE, KTERÁ PŘENÁŠÍ ZATÍŽENÍ Z PŘILEHLÝCH ČÁSTÍ STROPŮ A ZDIVA DO STĚN, SLOUPŮ NEBO PILÍŘŮ. NOSNOU KONSTRUKCI NADPRAŽÍ TVOŘÍ KLENBY, které mohou být: ZDĚNÉ MONOLITICKÉ MONTOVANÉ

10 PODLE DRUHU PŘEVLÁDAJÍCÍHO MATERIÁLU SE ROZLIŠUJÍ NADPRAŽÍ: KAMENNÁ CIHELNÁ Z KERAMICKÝCH NOSNÍKŮ Z OCELOVÝCH NOSNÍKŮ ŽELEZOBETONOVÁ Z LEHKÝCH BETONŮ INTERIÉR EXTERIÉR JE NUTNÉ ZABRÁNIT VZNIKU TEPELNÉHO MOSTU

11 NADPRAŽÍ DLE MATERIÁLU KAMENNÁ CIHELNÁ Z KERAMICKÝCH NOSNÍKŮ Z OCELOVÝCH NOSNÍKŮ ŽELEZOBETONOVÁ Z LEHKÝCH BETONŮ

20 NADPRAŽÍ DLE TVARU ROVNÁ S JEDNÍM OZUBEM-1X ZALOMENÁ SE DVĚMA OZUBY-2X ZALOMENÁ S DRÁŽKOU PŘEKLADY NAD OKENNÍM OTVOREM MOHOU BÝT SAMOSTATNÉ NEBO SPOJENÉ PRO VÍCE OTVORŮ UMÍSTĚNÍ VE VZTAHU KE STROPNÍ KCI

21 OKENNÍ OTVORY A JEJICH VÝPLNĚ OKENNÍ OTVORY SE ZŘIZUJÍ PŘEVÁŽNĚ VE VNĚJŠÍCH OBVODOVÝCH STĚNÁCH - HLAVNÍ FUNKCÍ OKEN JE PŘEDEVŠÍM PROPOUŠTĚNÍ DENNÍHO SVĚTLA DO VNITŘNÍCH PROSTOR OBJEKTU. KROMĚ TÉTO HLAVNÍ FUNKCE MUSÍ OKNA VE VNĚJŠÍCH STĚNÁCH CHRÁNIT VNITŘNÍ PROSTORY PŘED PRONIKÁNÍM TEPLA A ZIMY, UMOŽŇOVAT PŘIROZENÉ VĚTRÁNÍ A CHRÁNIT PROSTORY PROTI SRÁŽKOVÉ VODĚ A OSTATNÍM VLIVŮM POVĚTRNOSTI. OJEDINĚLE SE OKENNÍ OTVORY ZŘIZUJÍ I VE VNITŘNÍCH STĚNÁCH A V PŘÍČKÁCH PRO PROSVĚTLENÍ NEBO PRO OSAZENÍ PODÁVACÍCH OKEN. VÝPLŇ OKENNÍCH OTVORŮ TVOŘÍ OKENNÍ RÁM A OKENNÍ KŘÍDLO. MUSÍ SPLŇOVAT POŽADAVKY Z HLEDISKA TEPELNĚ- IZOLAČNÍ TECHNIKY (POUŽITÍ IZOLAČNÍHO DVOJSKLA, ZATEPLENÍ OKENNÍHO RÁMU).

22

23 OKENNÍ VÝPLNĚ ROZDĚLUJEME PODLE ZPŮSOBU OTEVÍRÁNÍ: OTVÍRAVÁ OTOČNÁ KYVNÁ SKLÁPĚCÍ (ZÁVĚSY DOLE) VYKLÁPĚCÍ POSUVNÁ VÝSUVNÁ KOMBINACE OTEVÍRÁNÍ SE SKLÁPĚNÍM

24 ROZDĚLENÍ OKEN PODLE MATERIÁLU: ZE DŘEVA /MASIV, EUROPROFIL/ Z OCELI Z LEHKÝCH KOV (HLINÍKOVÉ SLITINY) PLASTOVÁ Z OCELI POTAŽENÉ PVC Z CELOSKLENĚNÝMI KŘÍDLY

25 ROZDĚLENÍ OKEN PODLE MATERIÁLU: ZE DŘEVA /MASIV, EUROPROFIL/ Z OCELI Z LEHKÝCH KOV (HLINÍKOVÉ SLITINY) PLASTOVÁ Z OCELI POTAŽENÉ PVC Z CELOSKLENĚNÝMI KŘÍDLY

26 ROZDĚLENÍ OKEN PODLE MATERIÁLU: ZE DŘEVA /MASIV,EUROPROFIL/ Z OCELI Z LEHKÝCH KOVŮ (HLINÍKOVÉ SLITINY) PLASTOVÁ Z OCELI POTAŽENÉ PVC Z CELOSKLENĚNÝMI KŘÍDLY

27 ROZDĚLENÍ OKEN PODLE MATERIÁLU: ZE DŘEVA /MASIV,EUROPROFIL/ Z OCELI Z LEHKÝCH KOV (HLINÍKOVÉ SLITINY) PLASTOVÁ Z OCELI POTAŽENÉ PVC Z CELOSKLENĚNÝMI KŘÍDLY

28 ROZDĚLENÍ OKEN PODLE MATERIÁLU: ZE DŘEVA /MASIV,EUROPROFIL/ Z OCELI Z LEHKÝCH KOV (HLINÍKOVÉ SLITINY) PLASTOVÁ Z OCELI POTAŽENÉ PVC Z CELOSKLENĚNÝMI KŘÍDLY

29 ROZDĚLENÍ OKEN PODLE MATERIÁLU: ZE DŘEVA /MASIV,EUROPROFIL/ Z OCELI Z LEHKÝCH KOV (HLINÍKOVÉ SLITINY) PLASTOVÁ Z OCELI POTAŽENÉ PVC Z CELOSKLENĚNÝMI KŘÍDLY /PROSKLENÉ STĚNY - FIX /

30 DRUHY OKEN PODLE POČTU RÁMŮ A UMÍSTĚNÍ SKLENĚNÝCH VÝPLNÍ: OKNO JEDNODUCHÉ OKNO ZDVOJENÉ SE DVĚMA SKLENĚNÝMI VÝPLNĚMI (VZDÁLENOST 40 MM) SE TŘEMI SKLENĚNÝMI VÝPLNĚMI (JEDNO JEDNODUCHÉ SKLO A JEDNO DVOJSKLO - IZOLAČNÍ)

31 VRATOVÉ OTVORY

32 VÝPLNĚ OTVORŮ

33 OKENNÍ OTVORY

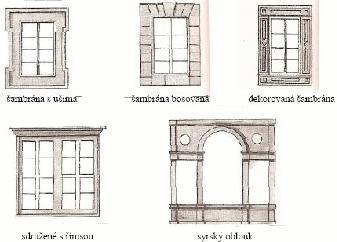

34 TVARY OKENNÍCH OTVORŮ

35

36 Okenní otvory Okenní otvory - převážně ve vnějších obvodových stěnách hlavní funkcí oken je především propouštění denního světla do vnitřních prostorů objektu ochrana vnitřních prostor před pronikáním tepla a zimy umožňovat přirozené větrání ochrana vnitřních prostor proti srážkové vodě a ostatním vlivům povětrnosti. Ojediněle - okenní otvory i ve vnitřních stěnách a v příčkách pro prosvětlení pro osazení podávacích oken. Výplň okenního otvoru tvoří okenní rám a okenní křídlo. Musí splňovat požadavky z hlediska tepelně-izolační techniky (použití izolačního dvojskla, zateplení okenního rámu). Konstrukci okna tvoří - rám okna (pevná část) - je pevně spojen se zdivem okenního otvoru, - okenní křídlo (pohyblivá část) - může se otáčet kolem svislé nebo vodorovné osy.

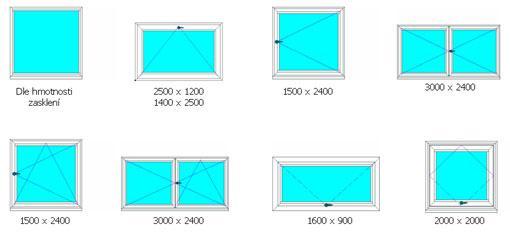

37 Okenní otvory rozdělujeme podle způsobu otevírání: Otvíravá Sklápěcí Otvíravá Otočná Kyvná Sklápěcí Vyklápěcí Vyklápěcí Posuvná Výsuvná Kombinace otevírání se sklápěním

38 Rozdělení oken podle materiálu: 1. ze dřeva MASIV, EUROPFROFIL 2. z oceli POTAŽENÉ PVC 3. z lehkých kovů (HLINÍKOVÉ SLITINY) 4. plastová 5. s celoskleněnými křídly PROSKLENÉ STĚNY FIX

39

40 Tabulka č. 1 - Požadované a doporučené hodnoty součinitelů prostupu tepla výplní otvorů

41 KOTVENÍ OKEN KE KONSTRUKCI

42

43

44 OKNA - Podle způsobu konstrukčního uspořádání rozlišujeme: okno jednoduché s jednoduchým zasklením v nevytápěných prostorách (verandy), mají velké tepelné ztráty. okno jednoduché s dvojitým zasklením okenní křídlo má osazena dvě skla. Nejvhodnější je použít přímo izolační dvojsklo, skla jsou hermeticky uzavřena proti vniknutí prachu či vlhkosti pevným rámečkem. Mezera mezi skly je buď vakuum, nebo je vyplněna interním (netečným) plynem. Hodnota k=1,8 W/m 2 K. Okna se nerosí. Při rozbití skla se vymění celé dvojsklo jako jeden kus. okno se sdruženými křídly k jednoduchému oknu je dodatečně připevněné tzv. čistící křídlo. Výhodnější je upevnění čistícího křídla z vnější strany sklo se nerosí. okno zdvojené dvě okenní křídla jsou pevně spojena šrouby / každé křídlo visí na samostatných pantech/, mezi skly je vzduchová mezera mm. Díky sešroubování se obě křídla otevírají společně, pouze v případě čištění se rozšroubují a otáčí se každé křídlo samostatně. okno dvojité má vnitřní a vnější samostatně otevíravá a samostatně k rámu dosedající křídla. Jsou 2 kční možnosti: a)jedno křídlo ven druhé dovnitř lze provést jako dva okenní rámy pro každé okno zvlášť, nebo jeden silný fošnový rám pro obě křídla společně. b)obě křídla otevíravá dovnitř lze provést jako dva rámy spojené deštěním (dvojitá deštěná okna otevíravá dovnitř), nebo opět jeden fošnový rám. Zvláštním typem je okno s trojnásobným zasklením. Provádí se z důvodu minimalizování tepelných ztrát.

45 1. EUROOKNA - konstrukce dle evropských norem. Dřevěná okna vyrobená ze smrkového dřeva. Profil není vyroben z jednoho kusu dřeva, ale z třívrstvého smrkového lepeného hranolu 68x80 mm. 3. PLASTOVÁ OKNA okenní rámy jsou svařovány ve výrobnách ve formátech -> přesný rozměr dle stavebního otvoru. pro kvalitu - rozhodující kční řešení rámového profilu. V současnosti je to 5-7 komor = mezer (uzavřených). VEKA, KOMERLING, REHAU

46 2. KOVOVÁ OKNA Kovová okna se používají k osvětlování a větrání místností. Na rozdíl od dřevěných však má jejich použití různá specifika a to vzhledem k odlišným tepelně izolačním vlastnostem, celkovému vzhledu a trvanlivosti. 1. DŘEVĚNÁ OKNA Dřevěná okna se používají k osvětlování a větrání místností. Využití tradičních materiálůdřeva na klasická okna.

47 Vliv materiálu Vliv konstrukce Estetické požadavky

48 Obrázek 1 druhy spár v otvorové výplni

49

50 Plastová okna Plastové,balkónové a vchodové dveře Plastové prosklené stěny Dřevěná eurookna Dřevěné terasové,balkónové a vchodové dveře Dřevěné prosklené stěny Hliníková okna,dveře a prosklené stěny

51 KOTVENÍ PLASTOVÝCH OKEN Montáž pomocí kotevních plechů. Montáž pomocí kotevních vrutů.

52 Tradiční detail osazení otvorové výplně do vynechaného otvoru v obvodovém zdivu 1. tepelná izolace 2. zdivo 3. vnitřní omítka 4. okenní rám a křídlo 5. vnější parapet 6. vnitřní parapet

53 Detail osazení otvorové výplně do vynechaného otvoru v obvodovém zdivu se zabudovanou nadokenní roletou 1. tepelná izolace 2. zdivo 3. překlad 4. vnitřní omítka 5. nadokenní roleta 6. manipulační poklop 7. okenní rám a křídlo 8. vodicí lišta rolety 9. zarážka rolety 10. vnitřní parapet 11. vnější parapet

54 Detail osazení špaletového okna do vynechaného otvoru v obvodovém zdivu 1. zdivo 2. vnější omítka 3. vnitřní omítka 4. vnější rám a křídlo 5. špaleta 6. vnitřní rám a křídlo 7. vnější parapet 8. vnitřní parapet

55 Příklady osazení oken v panelových domech

62 1 4 3 DŘEVO - EUROOKNO PLAST LEHKÝ KOV (HLINÍKOVÉ SLITINY) 2 1 OCEL DŘEVO - MASIV

63

64

65

66

67 MEZISKELNÍ ŽALUZIE REHAU

68

69

70

71 EUROOKNA Výrobky jsou zaskleny izolačním dvojsklem Planibel TOP N+ s prostupem U=1,1 W/m2K s plastovým rámečkem TGI a plněné argonem.prostup okna U=1,27 W/m2K byl změřen praktickou zkouškou ve státní zkušebně. Okna vyrobená z profilu IV 78 s izolačním trojsklem U=0,7 a prostupem okna U=1,14 W/m2K se řadí ke špičkovým výrobkům v našem stavebnictví.výrobky vyráběny touto moderní technologií splňují nejpřísnější normy a kritéria platná pro výplně otvorů. Profil IV 78 umožňuje nezvykle velké možnosti zasklení ( skla Heat mirror s prostupem U=0,58,skla se sníženou hlukovou prostupností až 42 db,případně skle se zvýšenou bezpečností).

72 OKNA PRO PASIVNÍ DOMY PLAST, DŘEVO

73 5 PROSKLENÉ STĚNY FIX

74 KONSTRUKCE DŘEVĚNÉHO OKNA KONSTRUKCE PLASTOVÉHO OKNA

75

76

77

78

79 Dřevohliníková okna Eurookna dřevo-hliník rozšiřují sortiment o eurookna s extrémní životností. Krytím hliníkovým opláštěním z vnější strany je zajištěna odolnost proti působení vnějších vlivů. Dřevohliníková eurookna jsou vhodná pro moderní stavby, kde barevné provedení hliníkového pláště ladí s moderním provedením fasády. Z vnitřní strany jsou okna dřevěná, zajišťují příjemnou pohodu pro bydlení. Dřevohliníková okna v sobě spojují výhody obou materiálů - přírodní vzhled dřeva v interiéru a moderní design i vysokou životnost z exteriéru. Profily dřevohliníkových oken

80

81 PŘI NÁVRHU TAKÉ PŘEMÝŠLEJ O ČIŠTĚNÍ OKEN???? JAKÝM ZPŮSOBEM ZAJISTÍTE, ABY SE OKNA DALA UMÝT????

82

83

84

85 ŠPALETOVÉ OKNO

86

87 OSAZOVÁNÍ OKEN

88

89

90 Porovnávací výkres mezi počtem komor a součinitelem prostupu tepla

91 DVEŘNÍ OTVORY

92 DVEŘNÍ OTVORY A JEJICH VÝPLNĚ

93 Dveřní otvory Dveřní otvory slouží ke vstupu do objektu (vnější, vnitřní) a ke spojení vnitřních prostor. Zřizují se jak v nosných stěnách tak v příčkách. Rozeznáváme dveře levé a pravé - dle umístění závěsů. Dřevěné dveře Dveře osazované ve vnějších obvodových zdech jsou tzv. vchodové dveře. Uzavíráme jimi objekty, dveřmi vnitřními uzavíráme místnosti. Vchodové dveře mají zajišťovat bezpečnost, mají odolávat povětrnostním vlivům, splňovat požadavky estetické a někdy i zvýšenou odolnost proti ohni. Dveře se skládají ze zárubně pevně zabudované do zdiva a z pohyblivých dveřních křídel otevíraných v zárubni.

94 DVEŘNÍ OTVORY A JEJICH VÝPLNĚ KE VSTUPU DO OBJEKTU (VNĚJŠÍ, VNITŘNÍ) KE SPOJENÍ VNITŘNÍCH PROSTOR ZŘIZUJÍ SE - V NOSNÝCH STĚNÁCH - V PŘÍČKÁCH ROZEZNÁVÁME DVEŘE LEVÉ A PRAVÉ - DLE UMÍSTNÍ ZÁVĚSŮ.

95 DVEŘE a) Dřevěné dveře - jsou kční díly uzavírající průchozí otvory vchodové uzavírají objekty vnitřní uzavírají jednotlivé místnosti Skládají se z pevné části spojené se stěnou a z části pohyblivé křídla. Pevnou částí je obvykle zárubeň, ale mohou to být i vodící lišty posuvných dveří a některé dveře se osazují bez zárubní (celoskleněné) Vchodové dveře se doporučují vyšší, popř. s nadsvětlíkem, aby dosáhly součtu výšky oken a parapetu a nadpraží byla ve stejné výšce. Vhodný materiál pro masivní dveře: dub, mahagon, modřín. Osazení do dřevěné rámové zárubně, která se ke zdivu připevní lavičníky nebo spec. profily. Vnitřní dveře nejčastěji do ocelových zárubní. Při větší šířce zdi se vyzdí ozuby. Dřevěné zárubně jsou: fošnové, tesařské a rámové. b) Plastové dveře - vyrábějí se jako vchodové, vnitřní nebo balkónové. Vždy je součástí plastová zárubeň. Vchodové dveře opatřené celoobvodovým kováním. Mohou být i částečně prosklené. Obsahují tepelnou izolaci a vyztužení proti vloupáním. Všechny plastové dveře mají profily vyztužené ocelovým prvkem. Balkónové dveře často doplněny bočním pevným zasklením.

96 Druhy dveří: - podle způsobu otevírání: * otočné * kývavé * posuvné * skládací * shrnovací * turniketové - podle počtu křídel: * jednokřídlé * dvoukřídlé * vícekřídlé - podle umístění závěsu: * pravé * levé Konstrukce dveří - dřevěná křídla se dělí na hladká, prkénková a laťová

97

98 1) VĚNEC - stropní část, ve které je umístěn pohon. V podhledu věnce možno instalovat vnitřní osvětlení Duotouru. Ze strany vstupu i výstupu je na věnci instalován zdroj impulsů (pohybový detektor). 2) VNĚJŠÍ OBLOUKOVÁ STĚNA- stacionární, pevný válec, ve kterém se otáčí rotační část. Stěna válce je přerušena na dvou místech - pro vstup a výstup z DUOTOURU. 3) Zdroj impulsů, instalovaný na straně vstupu i výstupu; zachytí-li pohyb ve svém detekčním poli, uvede dveřní soupravu do pohybu. 4) ROTAČNÍ ČÁST protilehlé KONCOVÉ VITRÍNY - součástí středové příčky; v klidové poloze uzavírají vchod i východ z dveřní soupravy. 5) ROTAČNÍ ČÁST - AUTOMATICKÉ DVEŘE(nebo alternativní varianta - ROZPOJITELNÁ PŘÍČKA) součást středové příčky, která se otáčí kolem své pomyslné středové osy. Duotour je jediný typ turniketových dveří bez pevného středového sloupu, středově průchodný. 6) UZAVÍRACÍ (a přesahující) OBLOUKOVÁ STĚNA koncové vitríny; v klidovém stavu tato stěna uzavírá vchod i východ z DUOTOURU

99

100

101

102

103

104 Podle způsobu otevírání křídel rozlišujeme tyto dveře: otočné - křídlo dveří se otevírá kolem osy směrem ven nebo dovnitř kývavé - křídlo dveří se otvírá otáčením kolem svislé boční osy směrem ven i dovnitř skládací - křídla se skládají ke straně dveřního otvoru posuvné - křídlo se otevírá posunutím podle stěny

105 DRUHY ZÁRUBNÍ: DŘEVĚNÉ TESAŘSKÉ ZÁRUBNĚ, FOŠNOVÉ ZÁRUBNĚ - RÁMOVÉ ZÁRUBNĚ - OBLOŽKOVÉ ZÁRUBNĚ OCELOVÉ ZÁRUBNĚ PLASTOVÉ ZÁRUBNĚ PŘÍPADNĚ HLINÍKOVÉ

106 DŘEVĚNÉ -TESAŘSKÉ ZÁRUBNĚ

107 ŘEVĚNÉ FOŠNOVÉ ZÁRUBNĚ

108 DŘEVĚNÉ RÁMOVÉ ZÁRUBNĚ

109 DŘEVĚNÉ RÁMOVÉ ZÁRUBNĚ

110 OCELOVÉ ZÁRUBNĚ

111 OCELOVÉ ZÁRUBNĚ

112 PLASTOVÉ ZÁRUBNĚ

113

114

115

116 OCELOVÉ dveře Ocelové dveře se zpravidla uplatňují v průmyslových, občanských a zemědělských budovách, ve skladovacích objektech apod. Podle způsobu otevírání křídel dělíme ocelové dveře na: otočné posuvné vyklápěcí speciální Podle konstrukce křídel rozlišujeme ocelové dveře: vlysové jednostranně oplechované oboustranně hladké zasklené

117 OCELOVÉ dveře

118 DŘEVĚNÉ dveře

121 SKLENĚNÉ dveře

122

123 Zárubně pro vnitřní dveře Tesařská zárubeň Příklad osazení dřevěné tesařské zárubně 1 - nadpraží tesařské zárubně 2 - stojka tesařské zárubně 3 - kotevní trojboká lišta 4 - hrubý tesařský práh A - podrobnost tesařského spojení stojky a prahu

124 Příklad osazení dřevěné hoblované fošnové zárubně v cihelné příčce 1 - cihelná příčka 2 - omítka 3 - dřevěná hoblovaná fošnová zárubeň 4 - dveřní křídlo 5 - průběžná podlaha 6 - spojka zárubně 7 - ocelové kotevní příchytky

125 Příklad osazení ocelové zárubně do příčky z pórobetonových dílců 1 - pórobetonová příčka 2 - ocelová zárubeň 3 - betonová zálivka 4 - dveřní křídlo 5 - konstrukce podlahy 6 - pryžový povlak ocelové spojky prahu 7 - ocelová spojka prahu 8 - protahovací elektrolišta 9 - výztuž spojky zárubně

126

127 DVEŘNÍ KOVÁNÍ

128

129 Stavební otvory Základní typy stavebních otvorů, otevírání dveří, rozměry

130 Dveře otočné, kyvné a bez polodrážky

131

132

133 SKLO VE DVEŘÍCH

134 BEZPEČNOSTNÍ DVEŘE ZMĚNA KOVÁNÍ ZMĚNA KONSTRUKCE DVEŘÍ DLE POŽADAVKŮ ZABEZPEČENÍ

135 BEZPEČNOSTNÍ DVEŘE

136

137

138 PROTIPOŽÁRNÍ DVEŘE ODOLNOST KONSTRUKCE DVEŘÍ DLE PROVOZU STANOVENO V POŽÁRNÍ ZPRÁVĚ OBJEKTU

139 POSUVNÉ DVEŘE

140 Vrata - funkce: komunikačně spojují jednotlivé - místnosti nebo vnitřní prostor s - vnějším

141 Ocelová vrata Ocelová vrata uzavírají komunikační prostory v objektech průmyslových, dopravních, zemědělských a ve vedlejších budovách staveb občanských (např. kotelny, skladiště). Ocelová vrata Ocelová vrata uzavírají komunikační prostory v objektech průmyslových, dopravních, zemědělských a ve vedlejších budovách staveb občanských (např. kotelny, skladiště).

142 garážová vrata dřevěná, ocelová garážová vrata výklopná a garážová vrata sendvičová.

143

144 Garážová vrata rolovací Rolovací garážová vrata jsou vyrobena z hliníkových lamel vyplněných polyuretanovou pěnou. Plášť se navíjí do skříňky uvnitř objektu instalované v nadpraží otvoru. Svislé vodící kolejnice jsou hliníkové, práškově lakované. Navíjecí buben je ocelový, kompletně pozinkovaný. Pohon vrat je standartně elektrický s přepínačem směru otáčení (otvírání a zavírání) a klikou nouzového otvírání. Montáž vrat se standardně provádí za otvor zevnitř objektu. Běžné otvírání a zavírání vrat nelze provádět klikou, která je určena k nouzovému otvírání.

145 Garážová vrata výklopná Výklopná garážová vrata jsou vyrobena z rámu, křídla a vodících stropních kolejnic. Plášť vrat je z pozinkovaného trapézového plechu T 10 s možnostmi barevné úpravy a zateplení polystyrenem. Vrata jsou standardně vybyvena zámkem a vložkou se třemi klíči, držáky pro montáž vrat a montážní sadou. Vrata jsou určena jak k ručnímu, tak k elektrickému ovládání. Výklopná vrata jsou určena pro montáž jak v otvoru, tak za otvor.

146 Garážová vrata dvoukřídlá Dvoukřídlá garážová vrata jsou vyrobena z uzavřeného pozinkovaného profilu. Štít je z ocelového pozinkovaného trapézového plechu T10. Vrata jsou standardně dodávána se zámkem a vložkou. Vrata se vyrábí vždy na míru podle přání zákazníka.

147 Posuvná sekční garážová vrata Výsuvná sekční garážová vrata

148

149 Garážová vrata SEKČNÍ

150 NADPRAŽÍ OTVORŮ Nadpraží je konstrukce uzavírající otvor v horní části. Tvoří ji nosná konstrukce, která přenáší zatížení z přilehlých částí stropů a zdiva do stěn, sloupů nebo pilířů. Nosnou konstrukci nadpraží tvoří klenby nebo překlady, které mohou být: zděné monolitické montované

151 PRŮJEZDY, PODCHODY

152 Doufám, že v systému a šíři nabídky výplní otvorů se dobře zorientujete. Pak budete stejně spokojeni jako ta KONEC

153 [1] - Hájek, V., Šmejcký, J.:, Novák, L.: Konstrukce pozemních staveb 31 - Kompletační konstrukce - Cvičení, Vydavatelství ČVUT, 1999 [2] - Hájek, V., Šmejcký, J.:, Novák, L.: Kompletační konstrukce - pro přednášky, Vydavatelství ČVUT, 1999 [3] - Hájek, V., Šmejcký, J.:, Novák, L.: Kompletační konstrukce - pro přednášky, Vydavatelství ČVUT, 2002 [4] - Hájek, V.: Dřevěná okna - historie - současnost - vývojové tendence, Materiály pro stavbu, 2001, s , vydavatelství ROOF s.r.o. [5] - Hájek, V.: Nejnovější trendy v otvorových výplních v návaznosti na novelu ČSN (2002). Rady pro hobby, 2003, ročník VI., č. 2, s. 1-8 [6] - Hájek, V.: Možnosti sanace otvorových výplní a návaznosti na nové požadavky. Tepelná ochrana budov, 2003, ročník 6., č. 3, s [7] - Hájek, V.: Vliv nových normových požadavků na změnu konstrukcí současných otvorových výplní. Tepelná ochrana budov, 2004, ročník 7., č. 3, s [8] - Hájek, V.: Vliv nových normových požadavků na změnu konstrukcí současných otvorových výplní. Stavební listy, 5/2004, ročník 7., č. 3, s [9] - ČSN :2002 Tepelná ochrana budov - Část 2: Požadavky [10] - ČSN :1973 Dřevěná okna a balkónové dveře [11] - PN Meziokenní izolační vložky [12] - Technické listy firmy ALKUPRIMUS s.r.o. [13] - Technické listy firmy ILLBRUCK Building Systems s.r.o.
