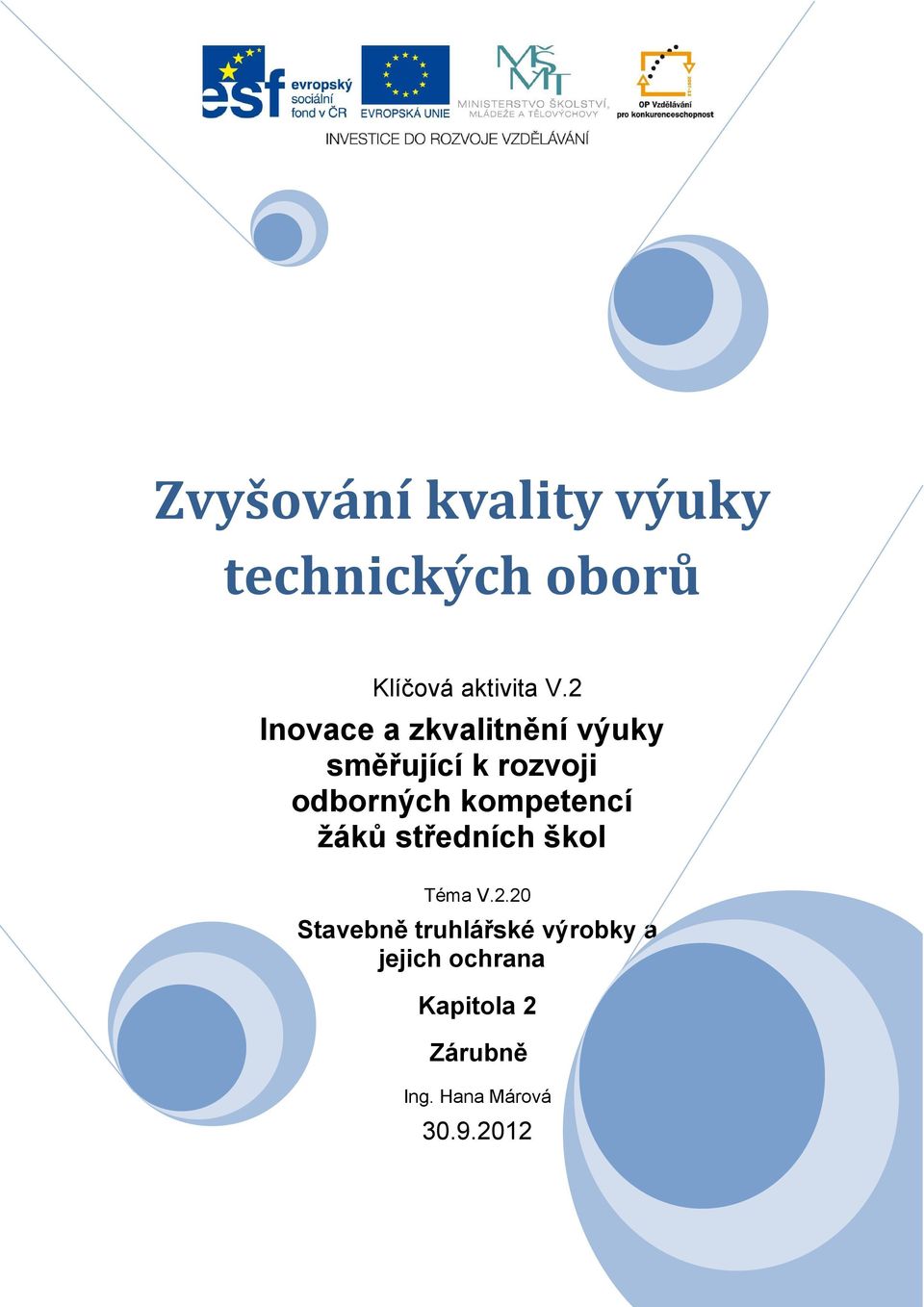

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.20 Stavebně truhlářské výrobky a jejich ochrana Kapitola 2 Zárubně Ing. Hana Márová

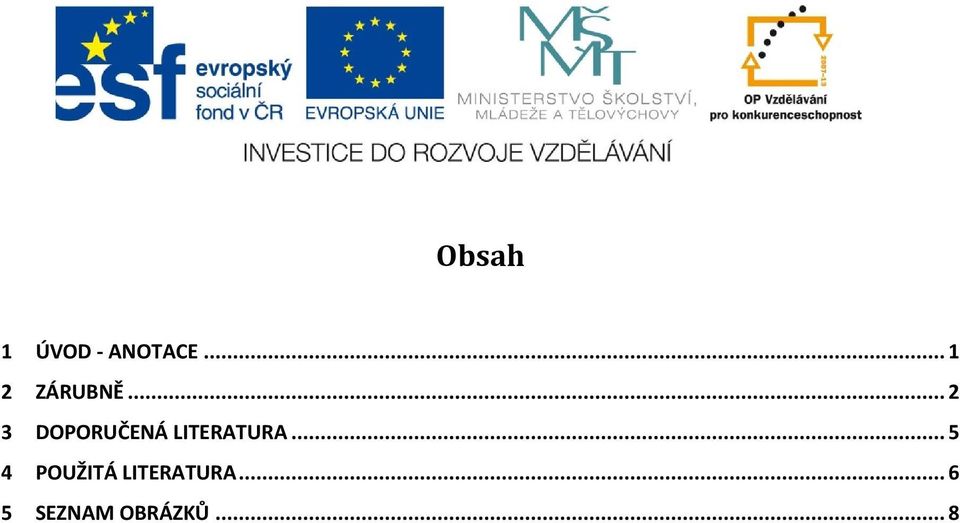

2 Obsah 1 ÚVOD - ANOTACE ZÁRUBNĚ DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 8

3 1 Úvod - anotace Kapitola popisuje tesařské zárubně, dřevěné fošnové zárubně, stručně montážní teplické zárubně a rámové zárubně. Je zde uvedený druh dřeva, který se používá nejčastěji na výrobu zárubní a funkce zárubní. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

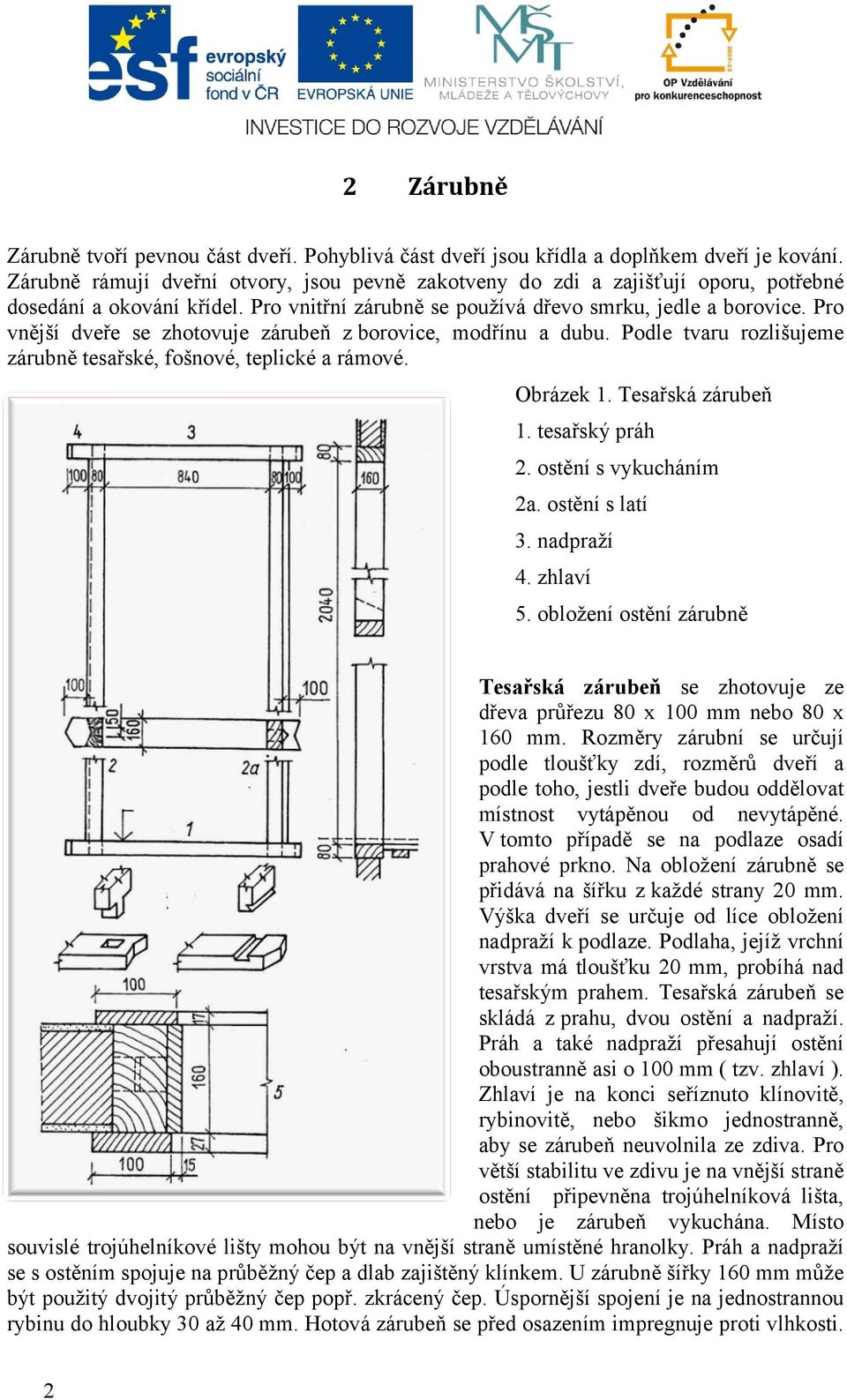

4 2 Zárubně Zárubně tvoří pevnou část dveří. Pohyblivá část dveří jsou křídla a doplňkem dveří je kování. Zárubně rámují dveřní otvory, jsou pevně zakotveny do zdi a zajišťují oporu, potřebné dosedání a okování křídel. Pro vnitřní zárubně se používá dřevo smrku, jedle a borovice. Pro vnější dveře se zhotovuje zárubeň z borovice, modřínu a dubu. Podle tvaru rozlišujeme zárubně tesařské, fošnové, teplické a rámové. Obrázek 1. Tesařská zárubeň 1. tesařský práh 2. ostění s vykucháním 2a. ostění s latí 3. nadpraží 4. zhlaví 5. obložení ostění zárubně Tesařská zárubeň se zhotovuje ze dřeva průřezu 80 x 100 mm nebo 80 x 160 mm. Rozměry zárubní se určují podle tloušťky zdí, rozměrů dveří a podle toho, jestli dveře budou oddělovat místnost vytápěnou od nevytápěné. V tomto případě se na podlaze osadí prahové prkno. Na obložení zárubně se přidává na šířku z každé strany 20 mm. Výška dveří se určuje od líce obložení nadpraží k podlaze. Podlaha, jejíž vrchní vrstva má tloušťku 20 mm, probíhá nad tesařským prahem. Tesařská zárubeň se skládá z prahu, dvou ostění a nadpraží. Práh a také nadpraží přesahují ostění oboustranně asi o 100 mm ( tzv. zhlaví ). Zhlaví je na konci seříznuto klínovitě, rybinovitě, nebo šikmo jednostranně, aby se zárubeň neuvolnila ze zdiva. Pro větší stabilitu ve zdivu je na vnější straně ostění připevněna trojúhelníková lišta, nebo je zárubeň vykuchána. Místo souvislé trojúhelníkové lišty mohou být na vnější straně umístěné hranolky. Práh a nadpraží se s ostěním spojuje na průběžný čep a dlab zajištěný klínkem. U zárubně šířky 160 mm může být použitý dvojitý průběžný čep popř. zkrácený čep. Úspornější spojení je na jednostrannou rybinu do hloubky 30 až 40 mm. Hotová zárubeň se před osazením impregnuje proti vlhkosti. 2

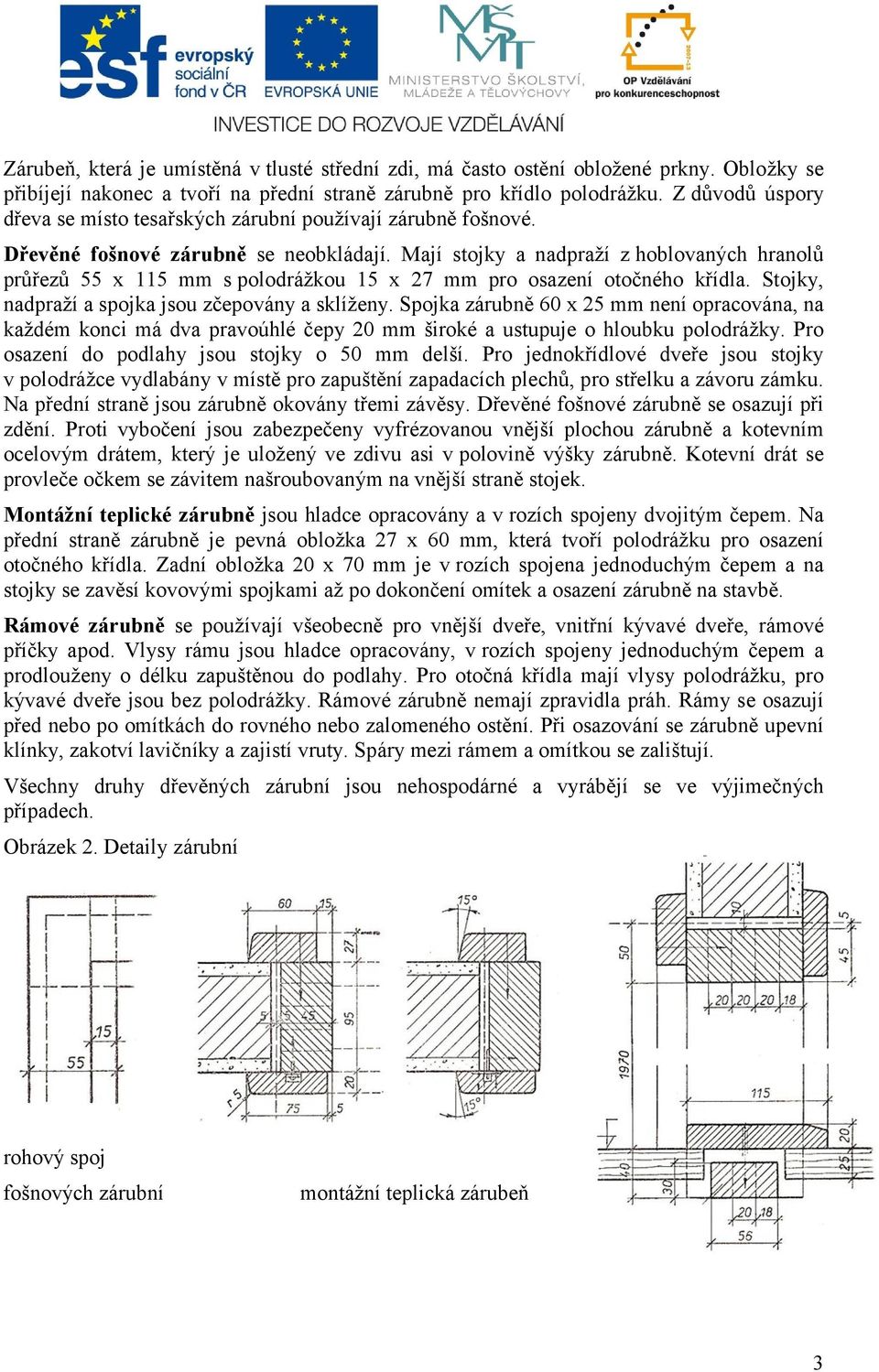

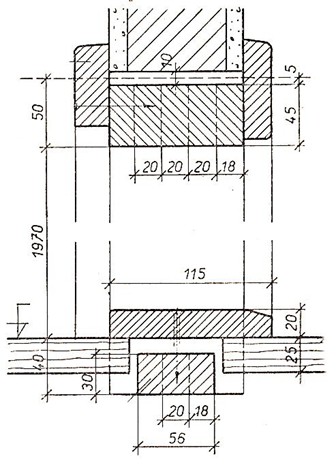

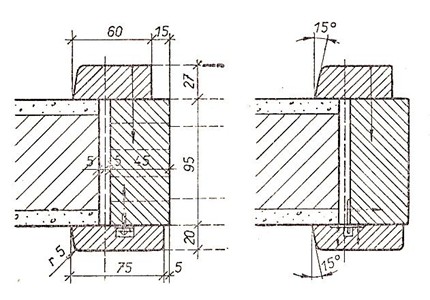

5 Zárubeň, která je umístěná v tlusté střední zdi, má často ostění obložené prkny. Obložky se přibíjejí nakonec a tvoří na přední straně zárubně pro křídlo polodrážku. Z důvodů úspory dřeva se místo tesařských zárubní používají zárubně fošnové. Dřevěné fošnové zárubně se neobkládají. Mají stojky a nadpraží z hoblovaných hranolů průřezů 55 x 115 mm s polodrážkou 15 x 27 mm pro osazení otočného křídla. Stojky, nadpraží a spojka jsou zčepovány a sklíženy. Spojka zárubně 60 x 25 mm není opracována, na každém konci má dva pravoúhlé čepy 20 mm široké a ustupuje o hloubku polodrážky. Pro osazení do podlahy jsou stojky o 50 mm delší. Pro jednokřídlové dveře jsou stojky v polodrážce vydlabány v místě pro zapuštění zapadacích plechů, pro střelku a závoru zámku. Na přední straně jsou zárubně okovány třemi závěsy. Dřevěné fošnové zárubně se osazují při zdění. Proti vybočení jsou zabezpečeny vyfrézovanou vnější plochou zárubně a kotevním ocelovým drátem, který je uložený ve zdivu asi v polovině výšky zárubně. Kotevní drát se provleče očkem se závitem našroubovaným na vnější straně stojek. Montážní teplické zárubně jsou hladce opracovány a v rozích spojeny dvojitým čepem. Na přední straně zárubně je pevná obložka 27 x 60 mm, která tvoří polodrážku pro osazení otočného křídla. Zadní obložka 20 x 70 mm je v rozích spojena jednoduchým čepem a na stojky se zavěsí kovovými spojkami až po dokončení omítek a osazení zárubně na stavbě. Rámové zárubně se používají všeobecně pro vnější dveře, vnitřní kývavé dveře, rámové příčky apod. Vlysy rámu jsou hladce opracovány, v rozích spojeny jednoduchým čepem a prodlouženy o délku zapuštěnou do podlahy. Pro otočná křídla mají vlysy polodrážku, pro kývavé dveře jsou bez polodrážky. Rámové zárubně nemají zpravidla práh. Rámy se osazují před nebo po omítkách do rovného nebo zalomeného ostění. Při osazování se zárubně upevní klínky, zakotví lavičníky a zajistí vruty. Spáry mezi rámem a omítkou se zalištují. Všechny druhy dřevěných zárubní jsou nehospodárné a vyrábějí se ve výjimečných případech. Obrázek 2. Detaily zárubní rohový spoj fošnových zárubní montážní teplická zárubeň 3

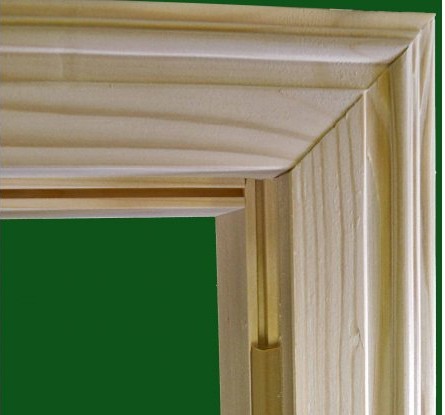

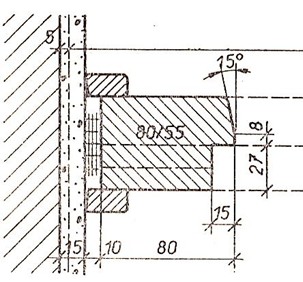

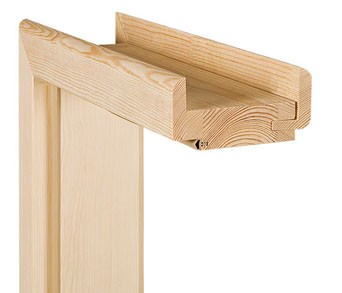

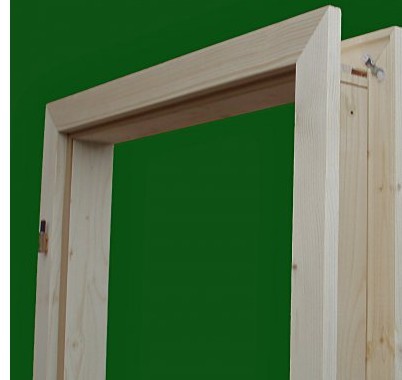

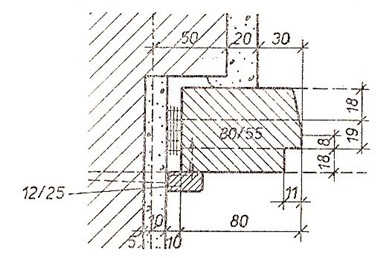

6 Obrázek 3. Detail rámové zárubně Obrázek 4. Obložkové zárubně hladké a ozdobné Kontrolní otázky : 1. Co je ostění? 2. Kde je na zárubni zhlaví? 3. Jaké spoje se používají při zhotovení tesařské zárubně? 4

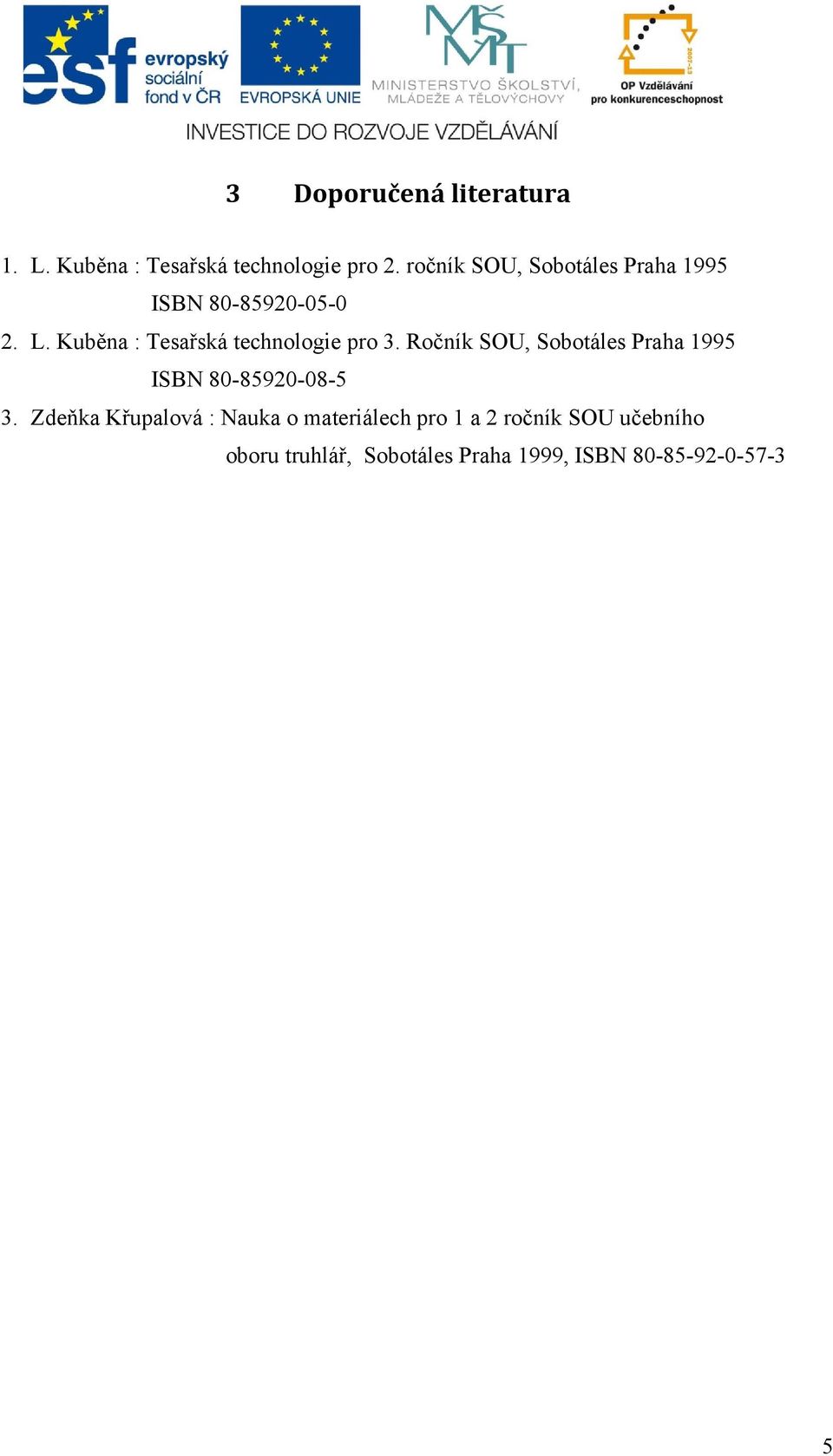

7 3 Doporučená literatura 1. L. Kuběna : Tesařská technologie pro 2. ročník SOU, Sobotáles Praha 1995 ISBN L. Kuběna : Tesařská technologie pro 3. Ročník SOU, Sobotáles Praha 1995 ISBN Zdeňka Křupalová : Nauka o materiálech pro 1 a 2 ročník SOU učebního oboru truhlář, Sobotáles Praha 1999, ISBN

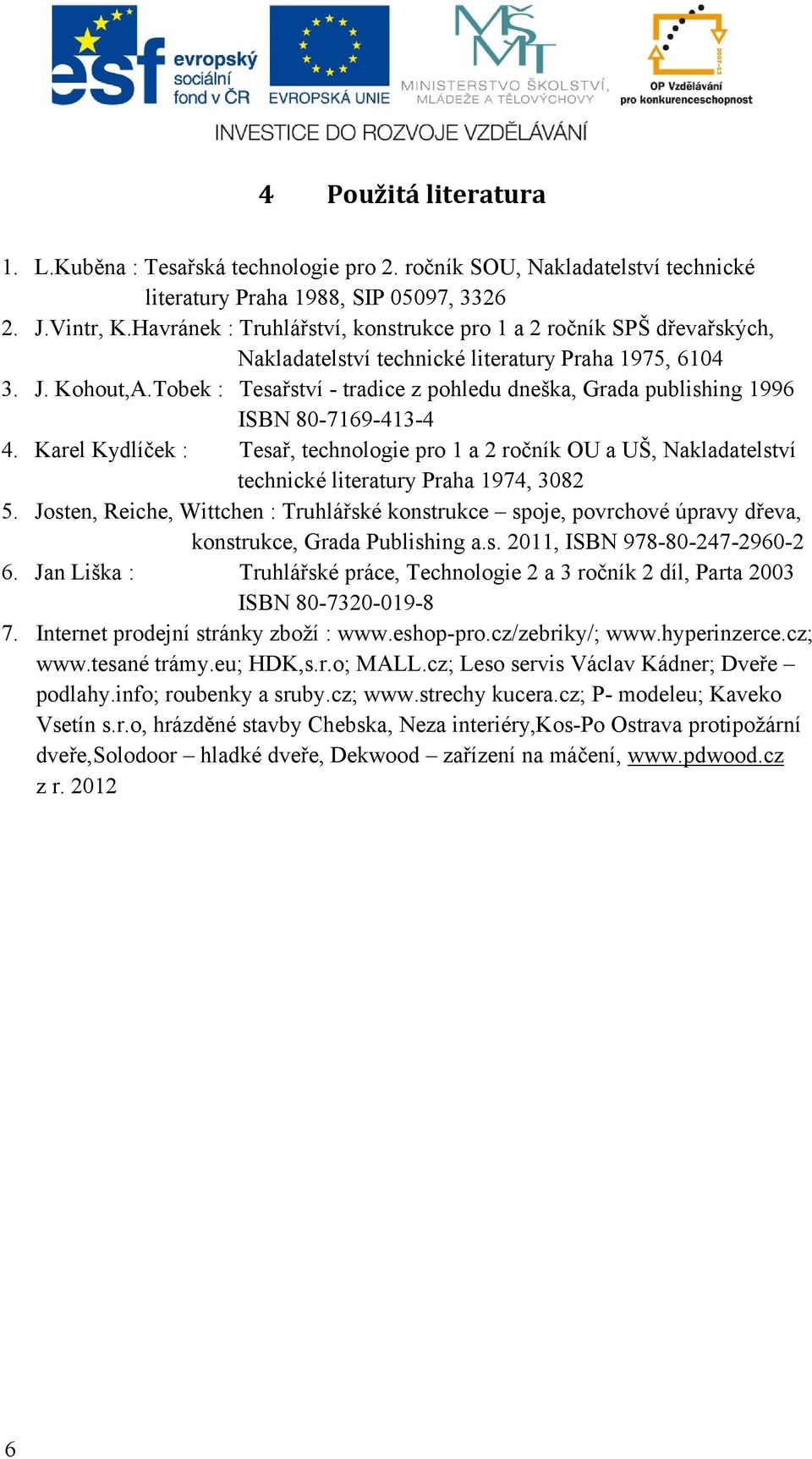

8 4 Použitá literatura 1. L.Kuběna : Tesařská technologie pro 2. ročník SOU, Nakladatelství technické literatury Praha 1988, SIP 05097, J.Vintr, K.Havránek : Truhlářství, konstrukce pro 1 a 2 ročník SPŠ dřevařských, Nakladatelství technické literatury Praha 1975, J. Kohout,A.Tobek : Tesařství - tradice z pohledu dneška, Grada publishing 1996 ISBN Karel Kydlíček : Tesař, technologie pro 1 a 2 ročník OU a UŠ, Nakladatelství technické literatury Praha 1974, Josten, Reiche, Wittchen : Truhlářské konstrukce spoje, povrchové úpravy dřeva, konstrukce, Grada Publishing a.s. 2011, ISBN Jan Liška : Truhlářské práce, Technologie 2 a 3 ročník 2 díl, Parta 2003 ISBN Internet prodejní stránky zboží : trámy.eu; HDK,s.r.o; MALL.cz; Leso servis Václav Kádner; Dveře podlahy.info; roubenky a sruby.cz; kucera.cz; P- modeleu; Kaveko Vsetín s.r.o, hrázděné stavby Chebska, Neza interiéry,kos-po Ostrava protipožární dveře,solodoor hladké dveře, Dekwood zařízení na máčení, z r

9 7

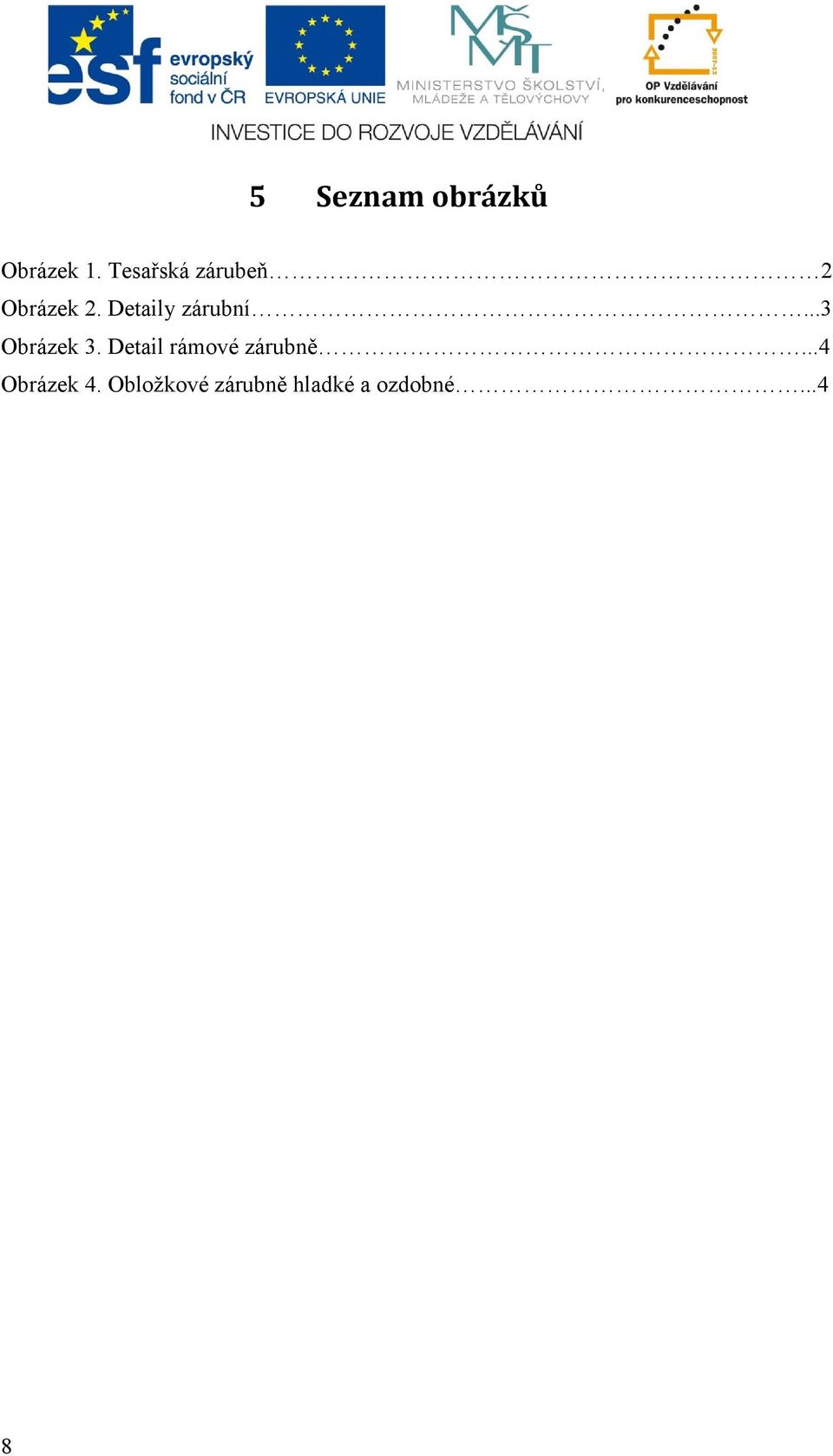

10 5 Seznam obrázků Obrázek 1. Tesařská zárubeň 2 Obrázek 2. Detaily zárubní...3 Obrázek 3. Detail rámové zárubně...4 Obrázek 4. Obložkové zárubně hladké a ozdobné...4 8
