OPAKOVÁNÍ PS 1.ROČNÍK OTVORY A VÝPLNĚ VE SVISLÝCH NOSNÝCH KONSTRUKCÍCH OTVORY VE STAVBĚ DRUHY A FUNKCE OTVORŮ:

Transkript

1 OPAKOVÁNÍ PS 1.ROČNÍK ÚVOD SVISLÉ KONSTRUKCE KOORDINACE ROZMĚRŮ VE STAVEBNICTVÍ PŘÍČKY POVRCHOVÉ ÚPRAVY OTVOROVÉ VÝPLNĚ ZAKLÁDÁNÍ ZEMNÍ PRÁCE OTVORY A VÝPLNĚ VE SVISLÝCH NOSNÝCH KONSTRUKCÍCH DRUHY A FUNKCE OTVORŮ DRUHY A FUNKCE OTVORŮ: Otvory ve stěnách se zřizují k osvětlení místnosti denním světlem a ke komunikačnímu spojení sousedních prostorů nebo vnějšího prostoru s vnitřním prostorem budovy Všechny otvory mají nadpraží a ostění, okenní otvory mají dále dolní část tzv. parapet, dveřní a vratové otvory mají v dolní části práh nebo jsou bez prahu Okenní otvory plní funkci osvětlení a odvětrání místnosti Dveřní otvory plní funkci vstupu do místnosti a spojení místností Vratové otvory plní funkci vjezdu vozidel Průjezdy a podchody jsou otvory bez výplní Speciální otvory ostatní otvory jako např. výklenky, niky 1

2 NESMÍME ZAPOMENOUT NA STAVEBNÍ PŘÍPRAVU PRO OTVORY - PŘEKLADY DVEŘNÍ NADPRAŽÍ OKENNÍ NADPRAŽÍ PARAPET / POPRSNÍK PRÁH SPECIÁLNÍ OTVORY SPECIÁLNÍ OTVORY VÝKLENEK NIKA VÝKLENEK VE ZDI - NIKA 2

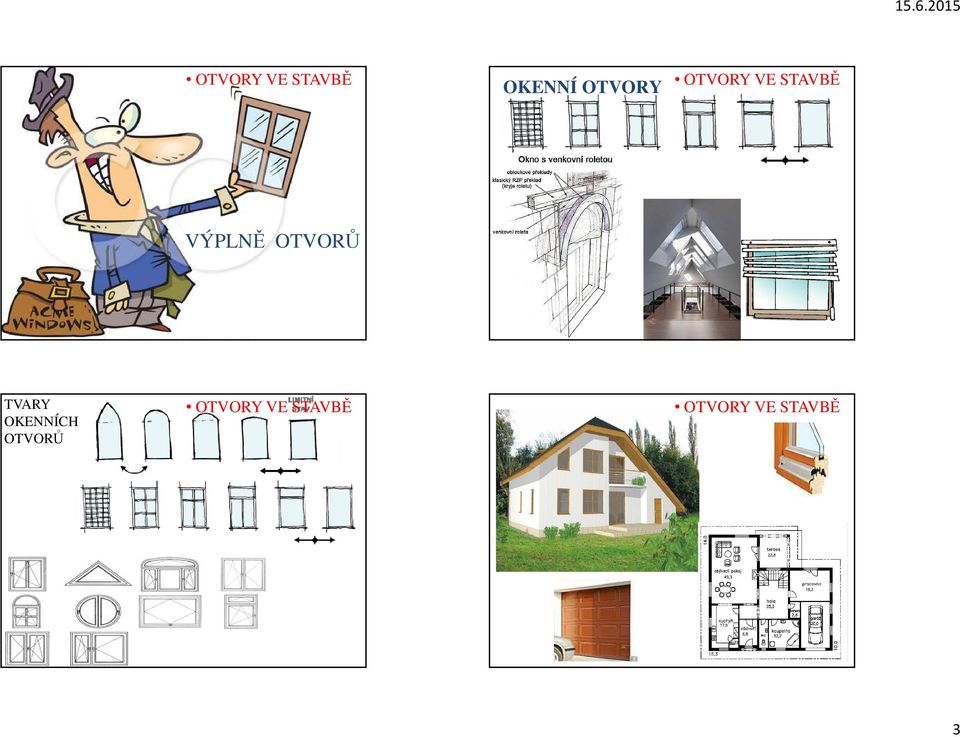

3 OKENNÍ OTVORY VÝPLNĚ OTVORŮ TVARY OKENNÍCH OTVORŮ 3

4 Okenní otvory Okenní otvory - převážně ve vnějších obvodových stěnách hlavní funkcí oken je především propouštění denního světla do vnitřních prostorů objektu ochrana vnitřních prostor před pronikáním tepla a zimy umožňovat přirozené větrání ochrana vnitřních prostor proti srážkové vodě a ostatním vlivům povětrnosti. Okenní otvory rozdělujeme podle způsobu otevírání: Sklápěcí Otvíravá Otvíravá Otočná Ojediněle - okenní otvory i ve vnitřních stěnách a v příčkách pro prosvětlení pro osazení podávacích oken. Výplň okenního otvoru tvoří okenní rám a okenní křídlo. Musí splňovat požadavky z hlediska tepelně-izolační techniky (použití izolačního dvojskla, zateplení okenního rámu). Konstrukci okna tvoří - rám okna (pevná část) - je pevně spojen se zdivem okenního otvoru, - okenní křídlo (pohyblivá část) - může se otáčet kolem svislé nebo vodorovné osy. Kyvná Sklápěcí Vyklápěcí Posuvná Výsuvná Kombinace otevírání se sklápěním Vyklápěcí Rozdělení oken podle materiálu: 1. ze dřeva MASIV, EUROPFROFIL 2. z oceli POTAŽENÉ PVC 3. z lehkých kovů (HLINÍKOVÉ SLITINY) 4. plastová 5. s celoskleněnými křídly PROSKLENÉ STĚNY FIX 4

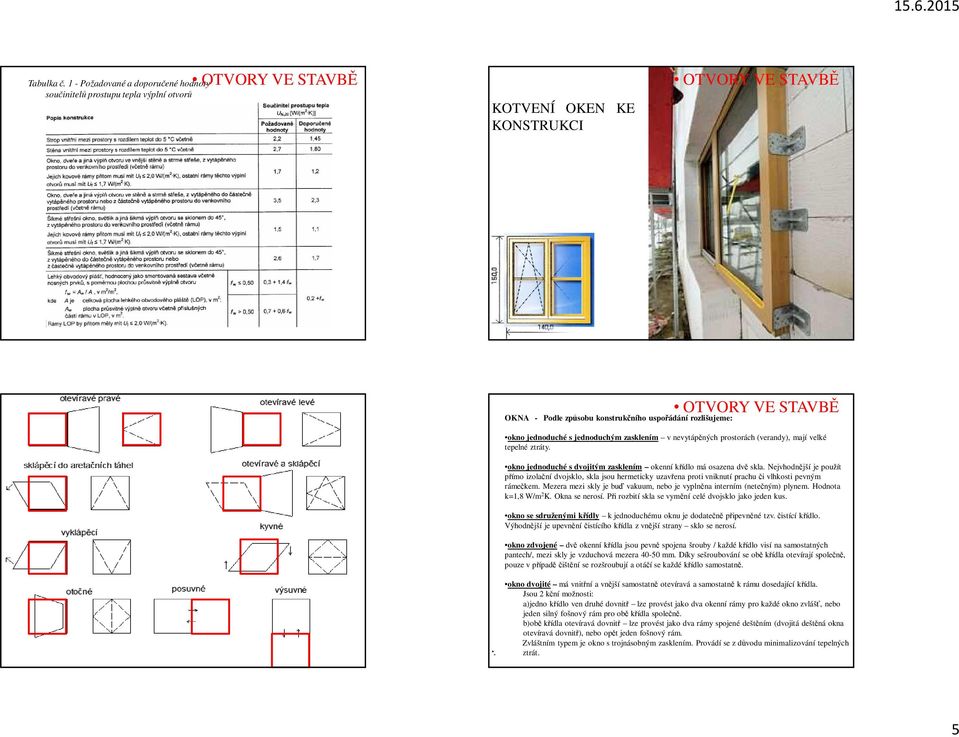

5 Tabulka č. 1 - Požadované a doporučené hodnoty součinitelů prostupu tepla výplní otvorů KOTVENÍ OKEN KE KONSTRUKCI OKNA - Podle způsobu konstrukčního uspořádání rozlišujeme: okno jednoduché s jednoduchým zasklením v nevytápěných prostorách (verandy), mají velké tepelné ztráty. okno jednoduché s dvojitým zasklením okenní křídlo má osazena dvě skla. Nejvhodnější je použít přímo izolační dvojsklo, skla jsou hermeticky uzavřena proti vniknutí prachu či vlhkosti pevným rámečkem. Mezera mezi skly je buď vakuum, nebo je vyplněna interním (netečným) plynem. Hodnota k=1,8 W/m 2 K. Okna se nerosí. Při rozbití skla se vymění celé dvojsklo jako jeden kus. okno se sdruženými křídly k jednoduchému oknu je dodatečně připevněné tzv. čistící křídlo. Výhodnější je upevnění čistícího křídla z vnější strany sklo se nerosí. okno zdvojené dvě okenní křídla jsou pevně spojena šrouby / každé křídlo visí na samostatných pantech/, mezi skly je vzduchová mezera mm. Díky sešroubování se obě křídla otevírají společně, pouze v případě čištění se rozšroubují a otáčí se každé křídlo samostatně. okno dvojité má vnitřní a vnější samostatně otevíravá a samostatně k rámu dosedající křídla. Jsou 2 kční možnosti: a)jedno křídlo ven druhé dovnitř lze provést jako dva okenní rámy pro každé okno zvlášť, nebo jeden silný fošnový rám pro obě křídla společně. b)obě křídla otevíravá dovnitř lze provést jako dva rámy spojené deštěním (dvojitá deštěná okna otevíravá dovnitř), nebo opět jeden fošnový rám. Zvláštním typem je okno s trojnásobným zasklením. Provádí se z důvodu minimalizování tepelných ztrát. 5

6 1. EUROOKNA - konstrukce dle evropských norem. Dřevěná okna vyrobená ze smrkového dřeva. Profil není vyroben z jednoho kusu dřeva, ale z třívrstvého smrkového lepeného hranolu 68x80 mm. 2. KOVOVÁ OKNA Kovová okna se používají k osvětlování a větrání místností. Na rozdíl od dřevěných však má jejich použití různá specifika a to vzhledem k odlišným tepelně izolačním vlastnostem, celkovému vzhledu a trvanlivosti. 3. PLASTOVÁ OKNA okenní rámy jsou svařovány ve výrobnách ve formátech -> přesný rozměr dle stavebního otvoru. pro kvalitu - rozhodující kčnířešení rámového profilu. V současnosti je to 5-7 komor = mezer (uzavřených). VEKA, KÖMMERLING, REHAU 1. DŘEVĚNÁ OKNA Dřevěná okna se používají k osvětlování a větrání místností. Využití tradičních materiálůdřeva na klasická okna Vliv materiálu Vliv konstrukce DŘEVO - EUROOKNO PLAST LEHKÝ KOV (HLINÍKOVÉ SLITINY) 2 1 Estetické požadavky OCEL DŘEVO - MASIV 6

7 5 PROSKLENÉ STĚNY FIX KONSTRUKCE DŘEVĚNÉHO OKNA KONSTRUKCE PLASTOVÉHO OKNA PŘI NÁVRHU TAKÉ PŘEMÝŠLEJ O ČIŠTĚNÍ OKEN???? JAKÝM ZPŮSOBEM ZAJISTÍTE, ABY SE OKNA DALA UMÝT???? 7

8 OTVORY VE STAVBĚ OTVORY VE STAVBĚ ŠPALETOVÉ OKNO 8

9 OSAZOVÁNÍ OKEN 9

10 DVEŘNÍ OTVORY DVEŘNÍ OTVORY A JEJICH VÝPLNĚ Dveřní otvory DVEŘNÍ OTVORY A JEJICH VÝPLNĚ Dveřní otvory slouží ke vstupu do objektu (vnější, vnitřní) a ke spojení vnitřních prostor. Zřizují se jak v nosných stěnách tak v příčkách. Rozeznáváme dveře levé a pravé - dle umístění závěsů. Dřevěné dveře KE VSTUPU DO OBJEKTU (VNĚJŠÍ, VNITŘNÍ) KE SPOJENÍ VNITŘNÍCH PROSTOR ZŘIZUJÍ SE - V NOSNÝCH STĚNÁCH - V PŘÍČKÁCH ROZEZNÁVÁME DVEŘE LEVÉ A PRAVÉ - DLE UMÍSTNÍ ZÁVĚSŮ. Dveře osazované ve vnějších obvodových zdech jsou tzv. vchodové dveře. Uzavíráme jimi objekty, dveřmi vnitřními uzavíráme místnosti. Vchodové dveře mají zajišťovat bezpečnost, mají odolávat povětrnostním vlivům, splňovat požadavky estetické a někdy i zvýšenou odolnost proti ohni. Dveře se skládají ze zárubně pevně zabudované do zdiva a z pohyblivých dveřních křídel otevíraných v zárubni. 10

11 DVEŘE a) Dřevěné dveře - jsou kční díly uzavírající průchozí otvory vchodové uzavírají objekty vnitřní uzavírají jednotlivé místnosti Skládají se z pevné části spojené se stěnou a zčásti pohyblivé křídla. Pevnou částí je obvykle zárubeň, ale mohou to být i vodící lišty posuvných dveří a některé dveře se osazují bez zárubní (celoskleněné) Vchodové dveře se doporučují vyšší, popř. s nadsvětlíkem, aby dosáhly součtu výšky oken a parapetu a nadpraží byla ve stejné výšce. Vhodný materiál pro masivní dveře: dub, mahagon, modřín. Osazení do dřevěné rámové zárubně, která se ke zdivu připevní lavičníky nebo spec. profily. Vnitřní dveře nejčastěji do ocelových zárubní. Při větší šířce zdi se vyzdí ozuby. Dřevěné zárubně jsou: fošnové, tesařské a rámové. b) Plastové dveře - vyrábějí se jako vchodové, vnitřní nebo balkónové. Vždy je součástí plastová zárubeň. Vchodové dveře opatřené celoobvodovým kováním. Mohou být i částečně prosklené. Obsahují tepelnou izolaci a vyztužení proti vloupáním. Všechny plastové dveře mají profily vyztužené ocelovým prvkem. Balkónové dveře často doplněny bočním pevným zasklením. Druhy dveří: - podle způsobu otevírání: * otočné * kývavé * posuvné * skládací * shrnovací * turniketové - podle počtu křídel: * jednokřídlé * dvoukřídlé * vícekřídlé - podle umístění závěsu: * pravé * levé Konstrukce dveří - dřevěná křídla se dělí na hladká, prkénková a laťová 1) VĚNEC - stropní část, ve které je umístěn pohon. V podhledu věnce možno instalovat vnitřní osvětlení Duotouru. Ze strany vstupu i výstupu je na věnci instalován zdroj impulsů (pohybový detektor). 2) VNĚJŠÍ OBLOUKOVÁ STĚNA- stacionární, pevný válec, ve kterém se otáčí rotační část. Stěna válce je přerušena na dvou místech - pro vstup a výstup z DUOTOURU. 3) Zdroj impulsů, instalovaný na straně vstupu i výstupu; zachytí-li pohyb ve svém detekčním poli, uvede dveřní soupravu do pohybu. 4) ROTAČNÍ ČÁST protilehlé KONCOVÉ VITRÍNY - součástí středové příčky; v klidové poloze uzavírají vchod i východ z dveřní soupravy. 5) ROTAČNÍ ČÁST - AUTOMATICKÉ DVEŘE(nebo alternativní varianta - ROZPOJITELNÁ PŘÍČKA) součást středové příčky, která se otáčí kolem své pomyslné středové osy. Duotour je jediný typ turniketových dveří bez pevného středového sloupu, středově průchodný. 6) UZAVÍRACÍ (a přesahující) OBLOUKOVÁ STĚNA koncové vitríny; v klidovém stavu tato stěna uzavírá vchod i východ z DUOTOURU 11

12 12

13 Podle způsobu otevírání křídel rozlišujeme tyto dveře: otočné - křídlo dveří se otevírá kolem osy směrem ven nebo dovnitř kývavé - křídlo dveří se otvírá otáčením kolem svislé boční osy směrem ven i dovnitř skládací - křídla se skládají ke straně dveřního otvoru posuvné - křídlo se otevírá posunutím podle stěny DRUHY ZÁRUBNÍ: DŘEV EVĚNÉ -TESA TESAŘSKÉ SKÉ ZÁRUBNĚ DŘEVĚNÉ TESAŘSKÉ ZÁRUBNĚ, FOŠNOVÉ ZÁRUBNĚ - RÁMOVÉ ZÁRUBNĚ - OBLOŽKOVÉ ZÁRUBNĚ OCELOVÉ ZÁRUBNĚ PLASTOVÉ ZÁRUBNĚ PŘÍPADNĚ HLINÍKOVÉ 13

14 DŘEV EVĚNÉ FOŠNOVÉ ZÁRUBNĚ DŘEV EVĚNÉ RÁMOVÉ ZÁRUBNĚ DŘEV EVĚNÉ RÁMOVÉ ZÁRUBNĚ OCELOVÉ ZÁRUBNĚ 14

15 OCELOVÉ ZÁRUBNĚ PLASTOVÉ ZÁRUBNĚ OCELOVÉ dveře OCELOVÉ dveře Ocelové dveře se zpravidla uplatňují v průmyslových, občanských a zemědělských budovách, ve skladovacích objektech apod. Podle způsobu otevírání křídel dělíme ocelové dveře na: otočné posuvné vyklápěcí speciální Podle konstrukce křídel rozlišujeme ocelové dveře: vlysové jednostranně oplechované oboustranně hladké zasklené 15

16 DŘEVĚNÉ dveře DŘEVĚNÉ dveře DŘEVĚNÉ dveře SKLENĚNÉ dveře 16

17 Zárubně pro vnitřní dveře Tesařská zárubeň Příklad osazení dřevěné tesařské zárubně 1 - nadpraží tesařské zárubně 2 - stojka tesařské zárubně 3 - kotevní trojboká lišta 4 - hrubý tesařský práh A - podrobnost tesařského spojení stojky a prahu Příklad osazení dřevěné hoblované fošnové zárubně v cihelné příčce Příklad osazení ocelové zárubně do příčky z pórobetonových dílců 1 - cihelná příčka 2 - omítka 3 - dřevěná hoblovaná fošnová zárubeň 4 - dveřní křídlo 5 - průběžná podlaha 6 - spojka zárubně 7 - ocelové kotevní příchytky 1 - pórobetonová příčka 2 - ocelová zárubeň 3 - betonová zálivka 4 - dveřní křídlo 5 - konstrukce podlahy 6 - pryžový povlak ocelové spojky prahu 7 - ocelová spojka prahu 8 - protahovací elektrolišta 9 - výztuž spojky zárubně 17

18 DVEŘNÍ KOVÁNÍ Stavební otvory Základní typy stavebních otvorů, otevírání dveří, rozměry 18

19 Dveře otočné, kyvné a bez polodrážky SKLO VE DVEŘÍCH 19

20 BEZPEČNOSTNÍ DVEŘE ZMĚNA KOVÁNÍ ZMĚNA KONSTRUKCE DVEŘÍ DLE POŽADAVKŮ ZABEZPEČENÍ PROTIPOŽÁRNÍ DVEŘE ODOLNOST KONSTRUKCE DVEŘÍ DLE PROVOZU STANOVENO V POŽÁRNÍ ZPRÁVĚ OBJEKTU 20

21 POSUVNÉ DVEŘE Vrata - funkce: komunikačně spojují jednotlivé - místnosti nebo vnitřní prostor s - vnějším garážová vrata dřevěná, ocelová Ocelová vrata garážová vrata výklopná a garážová vrata sendvičová. Ocelová vrata uzavírají komunikační prostory v objektech průmyslových, dopravních, zemědělských a ve vedlejších budovách staveb občanských (např. kotelny, skladiště). Ocelová vrata Ocelová vrata uzavírají komunikační prostory v objektech průmyslových, dopravních, zemědělských a ve vedlejších budovách staveb občanských (např. kotelny, skladiště). 21

22 Garážová vrata rolovací Rolovací garážová vrata jsou vyrobena z hliníkových lamel vyplněných polyuretanovou pěnou. Plášť se navíjí do skříňky uvnitř objektu instalované v nadpraží otvoru. Svislé vodící kolejnice jsou hliníkové, práškově lakované. Navíjecí buben je ocelový, kompletně pozinkovaný. Pohon vrat je standartně elektrický s přepínačem směru otáčení (otvírání a zavírání) a klikou nouzového otvírání. Montáž vrat se standardně provádí za otvor zevnitř objektu. Běžné otvírání a zavírání vrat nelze provádět klikou, která je určena k nouzovému otvírání. Garážová vrata výklopná Výklopná garážová vrata jsou vyrobena z rámu, křídla a vodících stropních kolejnic. Plášť vrat je z pozinkovaného trapézového plechu T 10 s možnostmi barevné úpravy a zateplení polystyrenem. Vrata jsou standardně vybyvena zámkem a vložkou se třemi klíči, držáky pro montáž vrat a montážní sadou. Vrata jsou určena jak k ručnímu, tak k elektrickému ovládání. Výklopná vrata jsou určena pro montáž jak v otvoru, tak za otvor. Garážová vrata dvoukřídlá Dvoukřídlá garážová vrata jsou vyrobena z uzavřeného pozinkovaného profilu. Štít je z ocelového pozinkovaného trapézového plechu T10. Vrata jsou standardně dodávána se zámkem a vložkou. Vrata se vyrábí vždy na míru podle přání zákazníka. 22

23 NADPRAŽÍ OTVORŮ Posuvná sekční garážová vrata Výsuvná sekční garážová vrata Nadpraží je konstrukce uzavírající otvor v horní části. Tvoří ji nosná konstrukce, která přenáší zatížení z přilehlých částí stropů a zdiva do stěn, sloupů nebo pilířů. Nosnou konstrukci nadpraží tvoří klenby nebo překlady, které mohou být: zděné monolitické montované PRŮJEZDY, PODCHODY Doufám, že v systému a šíři nabídky výplní otvorů se dobře zorientujete. Pak budete stejně spokojeni jako ta KONEC 23

24 24

25 25

26 26

27 27

28 28

29 29

30 Betonové nadokenní překlady Betonové nadokenní překlady Rozměry v mm Svět Static. hodnoty Cena bez Označení výrobku Objem v m3 Hmot. v kg qndov Třída bet. Bal. ks L B H Lo Mn (kn.m) Qn (kn) DPH (kn.m-1) RZP 09/ ,- RZP 12/ ,- RZP 15/ ,- RZP 18/ ,- RZP 21/ ,- RZP 22/ ,- RZP 24/ ,- RZP 25/ ,- RZP 28/ ,- RZP 09/ ,- RZP 12/ ,- RZP 15/ ,- RZP 18/ ,- RZP 21/ B ,- RZP 22/ ,- RZP 24/ ,- RZP 25/ ,- RZP 28/ ,- RZP 09/ ,- RZP 12/ ,- RZP 15/ ,- RZP 18/ ,- RZP 21/ ,- RZP 22/ ,- RZP 24/ ,- RZP 25/ ,- RZP 28/ ,- Vysvětlivky: qndov - dovolené zatížení bez vlastní hmotnosti překladu Mn - dovolený ohybový moment vc. vl. hmotnosti překladu Qn - max. posouvající síla bez vl. hmotnosti překladu RZP xx/1 - odlehčený nadokenní překlad RZP xx/2 - zateplený nadokenní překlad SORTIMENT PŘEKLADY - ŽELEZOBETONOVÉ qv = výpočtové zatížení je bez vlastní hmotnosti V vylehčené, P -plné Značka výrobku L/B/H (mm) Objem (m3) Hmotnost (kg) Zatížení qn (knm2) Světlost (lvis mm) RZP 890/140/140/V 890/140/140 0, , RZP 1200/140/140/V 1190/140/140 0, , RZP 1500/140/140/V 1490/140/140 0,025 62,5 3, RZP 1800/140/140/V 1790/140/140 0, , RZP 2100/140/140/V 2090/140/140 0,035 87,5 3, RZP 2400/140/140/P 2390/140/140 0, , RZP 2550/140/140/P 2540/140/140 0, , RZP 2850/140/140/P 2840/140/140 0, , RZP 1200/115/190/V 1190/115/190 0, , RZP 1500/115/190/V 1490/115/190 0, , RZP 1800/115/190/V 1790/115/190 0, , RZP 2400/115/190/P 2390/115/190 0, , RZP 2700/115/190/P 2690/115/190 0, , RZP 3000/115/190/P 2990/115/190 0, , RZP 1200/140/215/P 1190/140/215 0, , RZP 1500/140/215/P 1490/140/215 0, , RZP 1800/140/215/P 1790/140/215 0, , RZP 2400/140/215/P 2390/140/215 0, , RZP 2550/140/215/P 2540/140/215 0, , RZP 2850/140/215/P 2840/140/215 0, , RZP 1200/240/190/P 1190/240/190 0, , RZP 1500/240/190/P 1490/240/190 0, , RZP 1800/240/190/P 1790/240/190 0, , RZP 2400/240/190/P 2390/240/190 0, , RZP 2700/240/190/P 2690/240/190 0, , RZP 3000/240/190/P 2990/240/190 0, , PŘEKLADY - vodorovné nosné konstrukce Železobetonové překlady - prefabrikované 30

31 Uložení železobetonových překladů - návrh skladby na jednotlivé tloušťky zdiva 31

32 32

33 33

34 34

35 35

36 36

37 37

38 38

39 39

40 40

41 YTONG - XELLA 41

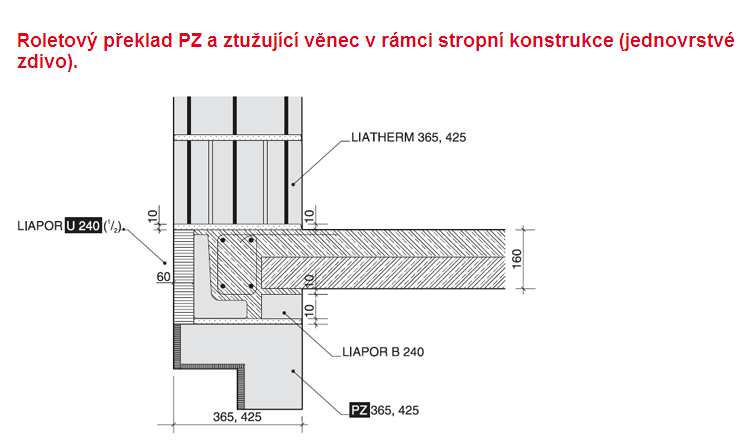

42 LIAPOR 42

43 LIAPOR LIAPOR 43

44 44

45 KM BETA KM BETA KM BETA 45

46 KM BETA KM BETA 46

47 KM BETA 47
