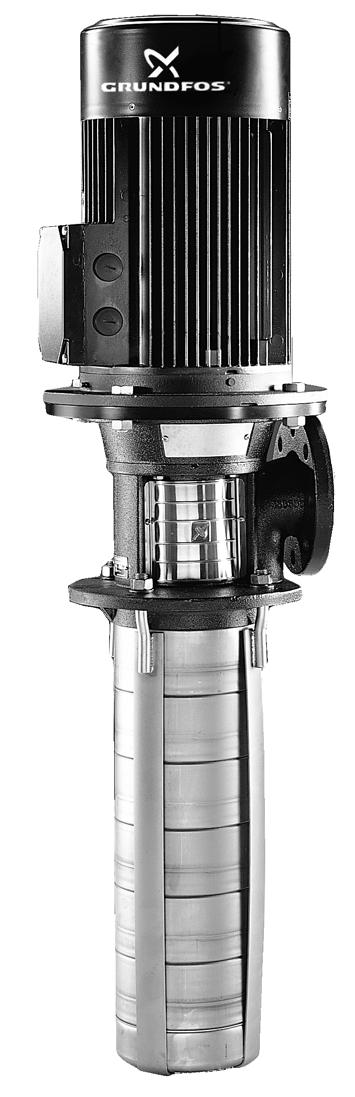

1 NÁVODY GRUNDFOS CRK, MTR Montážní a provozní návod

2 Čeština (CZ) Čeština (CZ) Montážní a provozní návod Překlad originální anglické verze OBSAH Strana 1. Symboly použité v tomto návodu 2 2. Manipulace 2 3. Použití Čerpané kapaliny 3 4. Identifikace Typový štítek čerpadla CRK a MTR Typový štítek pro CRK Typový štítek pro MTR, MTRE 5 5. Technické údaje Okolní teplota Maximální přípustný provozní tlak a teplota kapaliny pro ucpávku hřídele Minimální průtok Elektrické údaje Maximální počet spuštění 7 6. Instalace Umístění čerpadla Podmínky na sání 8 7. Elektrické připojení Provoz s frekvenčním měničem Ostatní provedení motorů 9 8. Uvedení do provozu Před spuštěním čerpadla Spuštění čerpadla Údržba Filtry Periodické kontroly Servisní práce Servisní soupravy Nastavení spojky Hladina akustického tlaku Poruchy a jejich odstraňování Likvidace výrobku Symboly použité v tomto návodu Pozor Pokyn Bezpečnostní pokyny uvedené v tomto montážním a provozním návodu, jejichž nedodržení může způsobit ohrožení osob. Jestliže tyto instrukce nebudou dodrženy, může to vést k úrazu elektrickým proudem a z toho vyplývajícím vážným zraněním nebo úmrtím. Pokud nebudou tyto bezpečnostní pokyny dodrženy, mohlo by dojít k požáru. Tento symbol je uveden u bezpečnostních pokynů, jejichž nedodržení může mít za následek ohrožení zařízení a jeho funkcí. Doporučení nebo pokyny, které mají usnadnit práci a zajišťovat bezpečný provoz. 2. Manipulace Pokud má být celé čerpadlo vyzdviženo, dodržujte následující pokyny: Čerpadla CRK a MTR instalovaná s motorem Grundfos MG s výkonem až 0,75 kw by měla být vyzdvižena pomocí řemenů nebo podobné pomůcky umístěné v hlavě čerpadla. Čerpadla CRK a MTR instalovaná s motory Grundfos s výkonem od 1,1 do 22 kw musí být vyzdvižena pomocí zvedacích ok. Pro ostatní provedení motorů než zmíněná výše doporučujeme zdvihnout čerpadlo v místě hlavy čerpadla pomocí řemenů. Před zahájením montážních prací si pečlivě přečtěte tyto montážní a provozní předpisy. Montáž a provoz provádějte rovněž v souladu s místními předpisy a se zavedenou osvědčenou praxí. 2

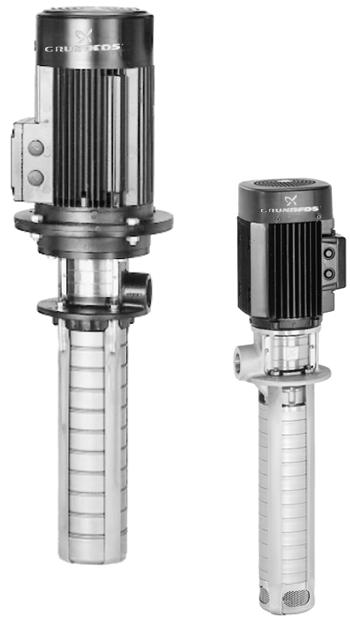

3 3. Použití Čerpadla Grundfos, typy CRK a MTR, jsou vícestupňová odstředivá čerpadla instalovaná do nádrže navržená pro následující použití: přenos kapaliny v obráběcích strojích přenos kondenzátu přenos kapaliny v průmyslových myčkách zvyšování tlaku ve studených nebo horkých čistých kapalinách podobné použití. Nepoužívejte čerpadlo na hořlavé kapaliny jako je nafta nebo benzín. 3.1 Čerpané kapaliny Řídké, nevýbušné kapaliny, neobsahující vlákna. Kapalina nesmí být chemicky ani mechanicky agresivní vůči konstrukčním materiálům čerpadla. Při čerpání kapalin, které mají hustotu, popř. viskozitu vyšší než voda, je případně nutno použít motor s odpovídajícím vyšším výkonem. Verze A čerpadla MTR má litinovou hlavu. Ve verzi I čerpadla MTR a verzi I čerpadla CRK jsou všechny součásti, které jsou v kontaktu s čerpanou kapalinou, z korozivzdorné oceli EN/DIN nebo kvalitnější. 4. Identifikace 4.1 Typový štítek čerpadla CRK a MTR Obr. 1 Příklad typového štítku Pol. Popis 1 Typové označení 2 Model 3 Objednací číslo 4 Místo výroby 5 Rok a týden výroby (RRTT) 6 P2, 50 Hz 7 Dopravní výška při uzavřené armatuře 8 Dopravní výška při jmenovitém průtoku TM Směr otáčení 9 CCW: proti směru pohybu hodinových ručiček CW: ve směru pohybu hodinových ručiček 10 Země výroby 11 Schvalovací značky 12 Frekvence 13 Otáčky 14 Jmenovitý průtok 15 Maximální tlak a teplota Type MTR10-6/3 A-W-A-HUUV Model A P f 50 Hz P2 1.1 kw n 2853 min Hmax 30.3 m -1 Q 10 3 m /h H 22.7 m pmax/tmax 25/90 bar/ C CCW Serial No MEI 0.70 p Made in Hungary DK-8850 Bjerringbro, Denmark Počet kopií technické dokumentace uložených v KEMA (uvedeno, pokud je čerpadlo klasifikováno podle směrnice ATEX) Výrobní číslo čerpadla (uvedeno, pokud je čerpadlo klasifikováno podle směrnice ATEX) 18 Kategorie ATEX (uvedeno, pokud je čerpadlo je klasifikováno ATEX) 19 Minimální index účinnosti 20 Účinnost hydraulického čerpadla Čeština (CZ) 3

4 Čeština (CZ) 4.2 Typový štítek pro CRK Příklad CRK E / 2 -x -x -x -xxxx Typ čerpadla Čerpadlo s integrovaným frekvenčním měničem Jmenovitý průtok [m 3 /hod.] Počet komor *) x 10 Počet oběžných kol *) Kód verze čerpadla Kód potrubní přípojky Kód materiálového provedení Kódové označení hřídelové ucpávky a pryžových součástí čerpadla *) Viz obr. 2. Počet komor Počet oběžných kol TM Obr. 2 Počet komor / oběžných kol 4

5 4.3 Typový štítek pro MTR, MTRE Příklad MTR E 32 (s) -2 /1-1 -A -F -A -H UU V Typ čerpadla Čerpadlo s integrovaným frekvenčním měničem Jmenovitý průtok [m 3 /h] Všechna oběžná kola s redukovaným průměrem (platí jen pro MTR 1s) Počet komor, viz obr. 2 Počet oběžných kol, viz obr. 2 Počet oběžných kol s redukovaným průměrem Verze čerpadla A Základní verze B Motor s větším výkonem C Sací potrubí E Čerpadlo s certifikací/osvědčením F Verze 120 C H Horizontální provedení J Čerpadlo s různou max. rychlostí P Motor s menším výkonem T Dvojitá nadimenzovaná X Speciální verze Potrubní přípojka F Příruba podle DIN G Příruba podle ANSI J Příruba JIS M Čtvercová příruba s vnitřní závitem W Vnitřní závit WB Vnitřní závit NPT X Speciální verze Materiály A Základní provedení I Vlhké součásti EN/DIN / AISI 304 X Speciální provedení Hřídelová ucpávka H Vyvážená mechanická ucpávka typu kazeta Q Karbid křemíku U Karbid volframu B Uhlík E EPDM F FXM K FFKM V FKM Čeština (CZ) 5

6 Čeština (CZ) 5. Technické údaje Typ čerpadla CRK MTR Minimální teplota kapaliny [ C] Maximální teplota kapaliny [ C] (120*) Maximální provozní tlak [bar] Třída krytí IP55 IP55 * Platí pro čerpadlo verze F 5.1 Okolní teplota Výkon motoru [kw] Provedení motoru Třída účinnosti motoru Max. okolní teplota při plném zatížení [ C] Max. nadmořská výška [m] Poz. na výstupní křivce na obr. 3 0,06-0,18 Siemens ,25-0,55 MG ,75 MG IE ,1-22 MG IE Siemens IE Jestliže okolní teplota přesahuje výše uvedené hodnoty nebo je čerpadlo je instalováno vnadmořské výšce, která přesahuje výše uvedené hodnoty nadmořských výšek, nesmí být motor plně zatížen, protože hrozí nebezpečí přehřátí. Přehřátí může vyplynout z nadměrných okolních teplot nebo nízké hustoty vzduchu s následkem nízkého chladicího efektu. V takových případech může být nutné použít motor s vyšším jmenovitým výkonem. P2 [%] t[ C] Obr. 3 Vztah mezi výkonem motoru (P2) a okolní teplotou/nadmořskou výškou Příklad: Čerpadlo s motorem MG IE2 1,1 kw: Jestliže je čerpadlo nainstalováno v nadmořské výšce 4750 m, nesmí být motor zatížen více než 88 % jmenovitého výkonu. Při teplotě okolí 75 C musí být zatížení motoru sníženo na 78 % jmenovitého výkonu. Pokud je čerpadlo instalováno 4750 m nad mořem při okolní teplotě 75 C, nesmí být motor zatížen více než 88 % x 78 % = 68,6 % jmenovitého výkonu. 5.2 Maximální přípustný provozní tlak a teplota kapaliny pro ucpávku hřídele p [bar] Obr. 4 MTR 1s do m HUUE / HUUV t [ C] 2 TM TM

7 5.3 Minimální průtok Vzhledem k riziku přehřátí by čerpadlo nemělo být používáno pro průtoky nižší než minimální průtok. Křivka níže ukazuje minimální průtok jako procento jmenovitého průtoku ve vztahu k teplotě kapaliny. Qmin [%] Obr t [ C] Minimální průtok ve vztahu k teplotě TM Instalace Čerpadlo instalujte tak, aby byl vyloučen náhodný styk osob s horkým povrchem motoru čerpadla. 6.1 Umístění čerpadla Čerpadlo je navrženo pro instalaci do nádrže ve vertikální a horizontální poloze. Avšak pouze čerpadla MTR verze H a MTRE verze H jsou vhodná pro horizontální montáž. Čerpadlo je umístěno v otvoru vyříznutém v nádobě a je připevněno k nádobě čtyřmi šrouby se šestihrannou hlavou v otvorech v montážní přírubě. Vertikální Horizontální Čeština (CZ) Poznámka: Čerpadlo nesmí nikdy běžet při uzavřené armatuře. 5.4 Elektrické údaje Viz typový štítek motoru. 5.5 Maximální počet spuštění Velikost motoru [kw] Doporučený maximální počet spuštění za hodinu 0,06-0, ,25-2, , Obr. 6 Vertikální a horizontální instalace U horizontálně instalovaných čerpadel MTR a MTRE s motory s výkonem od 5,5 kw a vyšším mají motory patu a musí mít oporu. Obr. 7 Horizontálně nainstalované čerpadlo MTR s patou TM TM Pozor U horizontálně namontovaných čerpadel zajistěte dostatečný uzávěr mezi přírubou čerpadla a nádrží. Těsnění uzávěru je obvykle postačující. Pozor Pozor Před výměnou hřídelové ucpávky horizontálně namontovaného čerpadla vysušte nádobu. Čerpadla MTR 32, 45 a 64 mohou být instalována ve vertikální poloze. 7

8 Čeština (CZ) 4 x X B 25 mm A TM D1 D2 D3 Obr. 9 CRK 2, 4 a MTR 1s, 1, 3, 5 C L TM Obr. 8 Vertikální instalace Rozměry montážní příruby: Typ čerpadla D1 D2 D3 L C X B 25 mm A TM CRK 2, Rp 1 1/4 G 1 1/4 7,5 Obr. 10 MTR 10, 15, 20 MTR 1s, 1, 3, Rp 1 1/4 G 1 1/4 9,5 MTR 10, 15, Rp 2 G 2 9 MTR DN MTR 45, Podmínky na sání DN Spodní část síta čerpadla musí být alespoň 25 mm nad spodkem nádoby. Čerpadla jsou navržena tak, aby pracovala na plný výkon až do úrovně kapaliny A mm nad spodkem síta. Čerpadlo je opatřeno zahlcovací spirálou, která je jistí proti provozu nasucho v případě, že je hladina kapaliny mezi úrovní A a B mm nad spodkem síta. Poznámka: Čerpadla MTR 32, 45 a 64 nemají žádnou zahlcovací spirálu. Obr. 11 MTR 32, 45, 64 A 25 mm TM Typ čerpadla A [mm] B [mm] CRK 2, 4 a MTR 1s, 1, 3, MTR 10, 15, MTR 32, 45,

9 7. Elektrické připojení Elektrické připojení musí provést výhradně odborník s příslušnou elektrotechnickou kvalifikací v souladu s místními předpisy. Elektrické připojení musí být provedeno podle schématu zapojení umístěného uvnitř svorkovnice motoru. Před odstraněním svorkovnice a odstraněním/demontáží čerpadla, zajistěte, aby byl zdroj napájení vypnut. Čerpadlo musí být připojeno na externí síťový vypínač, který má ve všech pólech minimální mezeru mezi kontakty 3 mm. Provozní napětí a frekvence jsou vyznačeny na typovém štítku čerpadla. Zajistěte, aby byl motor vhodný pro zdroj napájení, se kterým bude použit. Jednofázové motory Grundfos obsahují termospínač a nevyžadují žádnou ochranu. Trojfázové motory musí být připojeny k ochrannému jističi motoru. Svorkovnici motoru je možno natočit do jedné ze čtyř poloh odstupňovaných po 90. Viz obr Pokud je to nutné, sejměte kryty spojky. Neodstraňujte spojku. 2. Vyšroubujte šrouby připevňující motor k čerpadlu. 3. Motor otočte do požadované polohy. 4. Nasaďte a zašroubujte utahovací šrouby. 5. Nasaďte kryty spojky. 7.1 Provoz s frekvenčním měničem Motory dodávané společností Grundfos Všechny trojfázové motory dodávané společností Grundfos lze připojit na frekvenční měnič. Provoz s frekvenčním měničem může v závislosti na druhu měniče způsobovat zvýšenou provozní hlučnost motoru. Dále může tento způsob provozu mít za následek, že motor bude vystavován škodlivým napěťovým špičkám. Pozor Motory Grundfos, typ MG 71 a MG 80 a také MG 90 (1,5 kw, dvoupólový), s napájecím napětím do 440 V včetně (viz typový štítek motoru), musí být chráněn proti napěťovým špičkám vyšším než 650 V (špičková hodnota) mezi přívodními připojovacími svorkami. Doporučujeme chránit všechny ostatní motory proti napěťovým špičkám vyšším než 850 V. Zvýšenou provozní hlučnost a škodlivé napět'ové špičky lze omezit použitím LC-filtru umístěného mezi frekvenční měnič a motor. Další informace získáte od dodavatele frekvenčního měniče nebo dodavatele motoru. 7.2 Ostatní provedení motorů Pokud jsou použita jiná provedení motoru, než která dodává společnost Grundfos, obraťte se na společnost Grundfos nebo na výrobce motoru. Čeština (CZ) Obr. 12 Polohy svorkovnice 90 TM

10 Čeština (CZ) 8. Uvedení do provozu Dbejte na polohu odvzdušňovacího otvoru a zajistěte, aby vytékající voda nemohla způsobit újmu na zdraví osob ani poškození motoru či jiného zařízení. 8.1 Před spuštěním čerpadla Zkontrolujte, zda jsou všechna potrubí těsná. Zajistěte, aby bylo čerpadlo částečně naplněno kapalinou (částečně ponořeno). Zajistěte, aby síto nebylo blokováno nečistotami. 8.2 Spuštění čerpadla 1. Zavřete uzavírací armaturu na výtlačné straně čerpadla. 2. Pokud je čerpadlo instalováno s odvzdušňovacím ventilem, musí být ventil otevřený. Viz obr Údržba Než začnete s čerpadlem pracovat, zajistěte, aby byly všechny zdroje napájecího napětí vypnuty a nedošlo k nechtěnému zapnutí. Ložiska a ucpávka čerpadla nevyžadují údržbu. Ložiska motorů Motory nenainstalované s tlakovou maznicí jsou bezúdržbové. Motory instalované s tlakovou maznicí by měly být mazány při vysoké teplotě vazelínou obsahující lithium. Viz mazací plán na krytu ventilátoru motoru. V případě sezónního provozu (motor není v provozu déle než 6 měsíců v roce), doporučujeme mazat motor, když je čerpadlo mimo provoz. V závislosti na okolní teplotě, musí být ložiska motoru vyměněna nebo namazána podle tabulky uvedené níže. Tabulka platí pro 2pólové motory. Počet provozních hodin uvedený pro výměnu ložiska je pouze orientační. Odvzdušňovací ventil Obr. 13 Pozice odvzdušňovacího ventilu 3. Podívejte se na správný směr rotace čerpadla na krytu ventilátoru motoru nebo krytu spojky. Když se podíváte seshora, mělo by čerpadlo otáčet proti směru pohybu hodinových ručiček. 4. Zapněte čerpadlo a zkontrolujte směr jeho otáčení. 5. Pootevřete uzavírací armaturu výtlačného potrubí. 6. Je-li čerpadlo instalováno s odvzdušňovacím ventilem, musí být tento ventil uzavřen, když z čerpadla vytéká stálý tok kapaliny. 7. Otevřete úplně uzavírací armaturu výtlačného potrubí. Čerpadlo je nyní řádně odvzdušněno a připraveno kprovozu. TM Velikost motoru [kw] Interval výměny ložiska [provozní hodiny] 40 C 45 C 50 C 55 C 60 C 0,37-0, ,1-7, Velikost motoru [kw] Interval mazání [provozní hodiny] 40 C 45 C 50 C 55 C 60 C 11-18, Intervaly pro 4pólové motory jsou dvakrát delší než pro 2pólové motory. Jestliže je okolní teplota nižší než 40 C, musí být ložiska vyměněna/namazána při intervalech uvedených pod 40 C. Pozor Nespouštějte čerpadlo s uzavřenou armaturou na výtlaku čerpadla po dobu přibližně více než 5 minut, protože by to mohlo způsobit zvýšení teploty nebo tvorbu páry v čerpadle a to by mohlo způsobit poškození čerpadla. 10

11 9.1 Filtry Mísy na kovové třísky, filtry atd. čistěte v pravidelných časových intervalech, aby byl zajištěn správný průtok kapaliny. 9.2 Periodické kontroly V pravidelných časových intervalech a v závislosti na provozních podmínkách a době provozu provádějte následující kontroly: Kontrola množství kapaliny a provozního tlaku. Kontrola těsnosti systému. Kontrola, jestli se motor nepřehřívá. Zkontrolujte funkci vypínání ochranného jističe motoru. Zkontrolujte správnou funkčnost všech řídicích prvků. Jestliže nebudou při shora uvedených kontrolních úkonech zjištěny nestandardní provozní stavy, není nutná žádná další kontrola. Pokud dojde k jakékoliv poruše, zkontrolujte příznaky podle kapitoly 12. Poruchy a jejich odstraňování. 10. Servisní práce Jestliže se čerpadlo používalo k čerpání toxických nebo jiných lidskému zdraví škodlivých médií, považuje se za kontaminované. Pokud bude společnost Grundfos požádana o provedení servisní práce, musí být informována o podrobnostech týkajících se čerpané kapaliny apod., dříve než bude čerpadlo předáno k provedení servisní práce. Jinak může Grundfos odmítnout přijmout čerpadlo do opravy. Případné náklady spojené s přepravou čerpadla k provedení servisní práce a zpět jdou k tíži zákazníka. Obecně musí každá žádost o provedení servisní práce (bez ohledu na to, kdo bude tuto servisní práci provádět) obsahovat informace o čerpané kapalině, jestliže bylo čerpadlo používáno k čerpání toxických nebo jiných lidskému zdraví škodlivých látek. 11. Hladina akustického tlaku Tabulka níže ukazuje hluk přenášený vzduchem způsobený čerpadly CRK a MTR s motory instalovanými společností Grundfos. Motor L pa [db(a)] [kw] 50 Hz 60 Hz 0, , , , , , , , , , , Čeština (CZ) 10.1 Servisní soupravy Servisní soupravy pro čerpadla CRK a MTR, viz nebo katalog servisní soupravy Nastavení spojky Informace o nastavení spojky v čerpadlech CRK and MTR 1s až 20, najdete na stránce 14. Informace o nastavení spojky v MTR 32, 45, 64, najdete na stránce

12 Čeština (CZ) 12. Poruchy a jejich odstraňování Než začnete pracovat s čerpadlem, musíte zajistit, aby byly všechny zdroje napájecího napětí vypnuty a nebyly náhodně zapnuty. Porucha Příčina Odstranění 1. Motor se po zapnutí a) Porucha napájecího napětí. Připojte napájecí napětí. nerozběhne. b) Pojistky jsou přepáleny. Vyměňte pojistky. c) Ochranný motorový jistič se vypnul. Znovu aktivujte ochranný motorový jistič. d) Teplotní ochrana byla vypnuta. Znovu aktivujte tepelnou ochranu. 2. Ochranný motorový jistič vypíná čerpadlo ihned po zapnutí. 3. Ochranný jistič motoru se občas vypíná. 4. Ochranný jistič motoru se nevypnul, avšak motor neběží. 5. Čerpadlo běží, avšak nedodává žádnou kapalinu nebo není výkon konstantní. 6. Průsak hřídelové ucpávky čerpadla. e) Nefunkční hlavní kontakty ochranného motorového jističe nebo vadná cívka. Vyměňte kontakty, popř. magnetickou cívku. f) Závada v ovládacím obvodu. Opravte ovládací obvod. g) Motor je vadný. Vyměňte motor. a) Jedna pojistka je přepálena/ automatický jistič je vypnut. b) Kontakty ochranného jističe motoru jsou vadné. c) Uvolněná nebo vadná kabelová přípojka. Vyměňte pojistku/aktivujte jistič motoru. Vyměňte kontakty ochranného motorového jističe. d) Vadné vinutí motoru. Vyměňte motor. e) Mechanicky zablokované oběžné kolo čerpadla. f) Nastavení přetížení ochranného jističe motoru je příliš nízké. a) Nastavení přetížení ochranného jističe motoru je příliš nízké. b) Síťové napětí je v proudových špičkách příliš nízké. a) Zkontrolujte 1 a), b), d), e) a f). Dotáhněte nebo vyměňte kabelovou přípojku. Odstraňte příčinu zablokování čerpadla. Nastavte správně ochranný jistič motoru. Nastavte správně ochranný jistič motoru. Zajistěte znovu konstantní napájecí napětí. a) Síto čerpadla je částečně zaneseno mechanickými nečistotami. Vyčistěte síto. b) Příliš nízká hladina kapaliny v nádrži. Zvyšte hladinu kapaliny v nádrži. c) Čerpadlo nasává vzduch. Zkontrolujte podmínky na sání. a) Vadná hřídelová ucpávka. Vyměňte hřídelovou ucpávku. 7. Hlučnost. a) Kavitace. Zkontrolujte podmínky na sání. b) Těžké otáčení čerpadla (velký třecí odpor) zapříčiněné nesprávně Seřiďte polohu hřídele čerpadla. ustaveným hřídelem. c) Provoz s frekvenčním měničem. Viz kapitola 7.1 Provoz s frekvenčním měničem. 12

13 13. Likvidace výrobku Tento výrobek nebo jeho části musí být po skončení doby jeho životnosti ekologicky zlikvidovány: 1. Využijte služeb místní veřejné či soukromé organizace, zabývající se sběrem a zpracováním odpadů. 2. Pokud taková organizace ve vaší lokalitě neexistuje, kontaktujte nejbližší pobočku Grundfos nebo servisní středisko. Čeština (CZ) Technické změny vyhrazeny. 13

14 Dodatek Dodatek 1 CRK and MTR 1s to 20 TM TM M6: 13 Nm M8: 31 Nm M10: 62 Nm M5: 2.5 Nm TM TM

15 MTR 32, 45, 64 TM TM mm Dodatek MTR45 MTR64 MTR32 TM M10 x 2.5: 62 Nm 15
