GRUNDFOS INSTRUCTIONS NKG. Double seal (tandem) Installation and operating instructions

Transkript

1 GRUNDFOS INSTRUCTIONS NKG Double seal (tandem) Installation and operating instructions

2

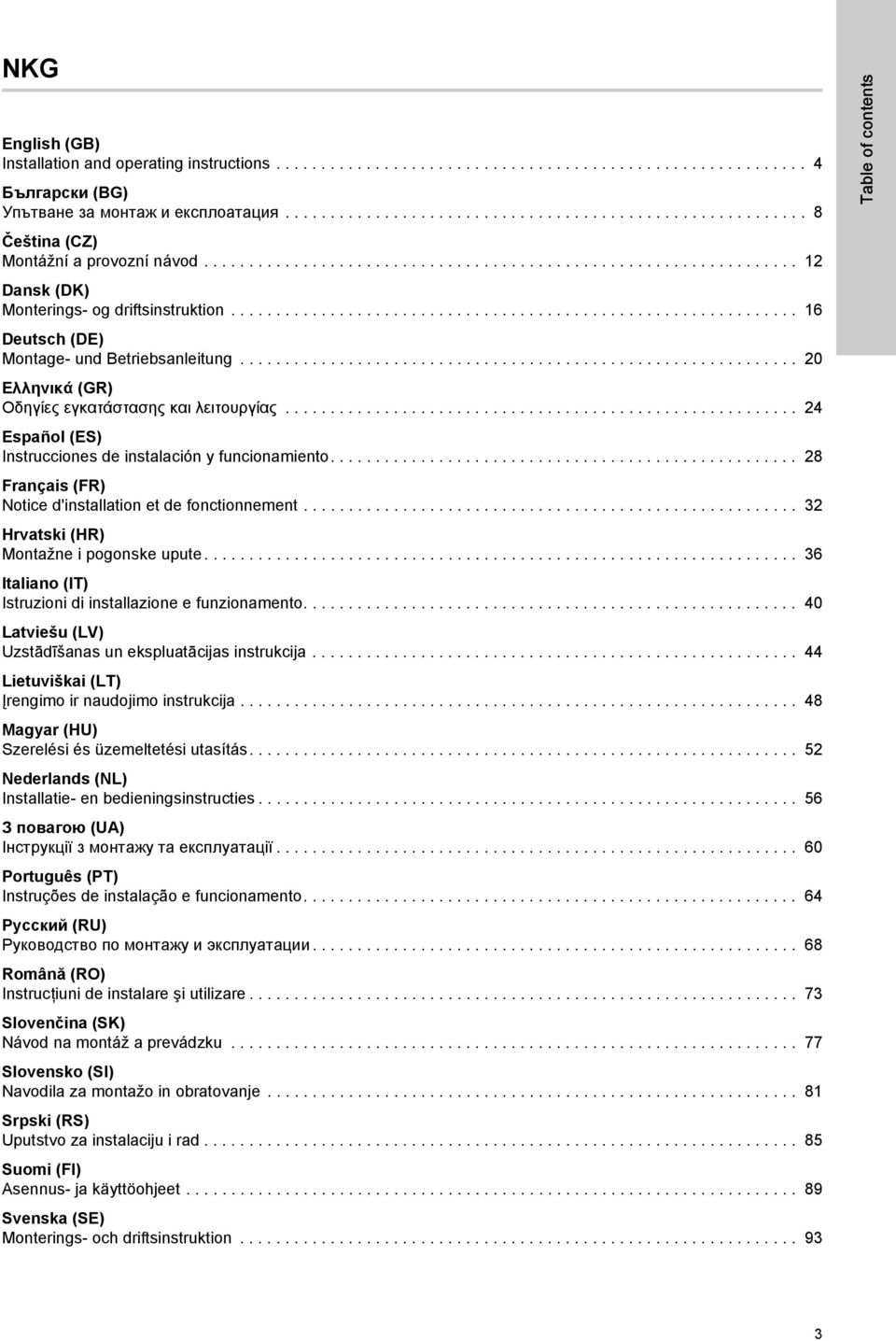

3 NKG English (GB) Installation and operating instructions Български (BG) Упътване за монтаж и експлоатация Čeština (CZ) Montážní a provozní návod Dansk (DK) Monterings- og driftsinstruktion Deutsch (DE) Montage- und Betriebsanleitung Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Español (ES) Instrucciones de instalación y funcionamiento Français (FR) Notice d'installation et de fonctionnement Hrvatski (HR) Montažne i pogonske upute Italiano (IT) Istruzioni di installazione e funzionamento Latviešu (LV) Uzstādīšanas un ekspluatācijas instrukcija Lietuviškai (LT) Įrengimo ir naudojimo instrukcija Magyar (HU) Szerelési és üzemeltetési utasítás Nederlands (NL) Installatie- en bedieningsinstructies З повагою (UA) Інструкції з монтажу та експлуатації Português (PT) Instruções de instalação e funcionamento Русский (RU) Руководство по монтажу и эксплуатации Română (RO) Instrucţiuni de instalare şi utilizare Slovenčina (SK) Návod na montáž a prevádzku Slovensko (SI) Navodila za montažo in obratovanje Srpski (RS) Uputstvo za instalaciju i rad Suomi (FI) Asennus- ja käyttöohjeet Svenska (SE) Monterings- och driftsinstruktion Table of contents

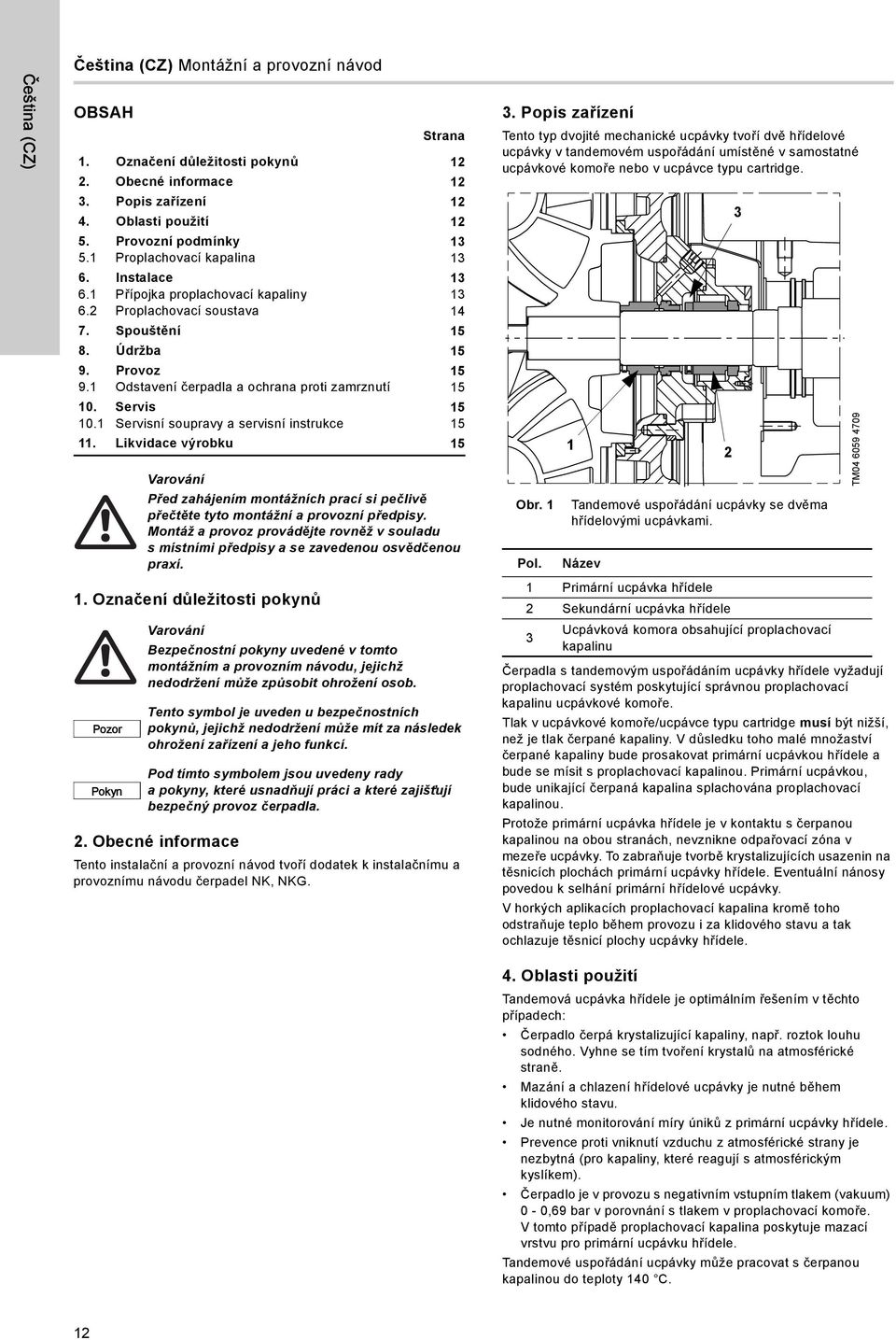

4 Čeština (CZ) Čeština (CZ) Montážní a provozní návod OBSAH. Označení důležitosti pokynů. Obecné informace Strana. Označení důležitosti pokynů. Obecné informace. Popis zařízení 4. Oblasti použití 5. Provozní podmínky 5. Proplachovací kapalina 6. Instalace 6. Přípojka proplachovací kapaliny 6. Proplachovací soustava 4 7. Spouštění 5 8. Údržba 5 9. Provoz 5 9. Odstavení čerpadla a ochrana proti zamrznutí 5 0. Servis 5 0. Servisní soupravy a servisní instrukce 5. Likvidace výrobku 5 Pozor Pokyn Varování Před zahájením montážních prací si pečlivě přečtěte tyto montážní a provozní předpisy. Montáž a provoz provádějte rovněž v souladu s místními předpisy a se zavedenou osvědčenou praxí. Varování Bezpečnostní pokyny uvedené v tomto montážním a provozním návodu, jejichž nedodržení může způsobit ohrožení osob. Tento symbol je uveden u bezpečnostních pokynů, jejichž nedodržení může mít za následek ohrožení zařízení a jeho funkcí. Pod tímto symbolem jsou uvedeny rady a pokyny, které usnadňují práci a které zajišt ují bezpečný provoz čerpadla. Tento instalační a provozní návod tvoří dodatek k instalačnímu a provoznímu návodu čerpadel NK, NKG.. Popis zařízení Tento typ dvojité mechanické ucpávky tvoří dvě hřídelové ucpávky v tandemovém uspořádání umístěné v samostatné ucpávkové komoře nebo v ucpávce typu cartridge. Obr. Tandemové uspořádání ucpávky se dvěma hřídelovými ucpávkami. Pol. Název Primární ucpávka hřídele Sekundární ucpávka hřídele Čerpadla s tandemovým uspořádáním ucpávky hřídele vyžadují proplachovací systém poskytující správnou proplachovací kapalinu ucpávkové komoře. Tlak v ucpávkové komoře/ucpávce typu cartridge musí být nižší, než je tlak čerpané kapaliny. V důsledku toho malé množaství čerpané kapaliny bude prosakovat primární ucpávkou hřídele a bude se mísit s proplachovací kapalinou. Primární ucpávkou, bude unikající čerpaná kapalina splachována proplachovací kapalinou. Protože primární ucpávka hřídele je v kontaktu s čerpanou kapalinou na obou stranách, nevznikne odpařovací zóna v mezeře ucpávky. To zabraňuje tvorbě krystalizujících usazenin na těsnicích plochách primární ucpávky hřídele. Eventuální nánosy povedou k selhání primární hřídelové ucpávky. V horkých aplikacích proplachovací kapalina kromě toho odstraňuje teplo během provozu i za klidového stavu a tak ochlazuje těsnicí plochy ucpávky hřídele. Ucpávková komora obsahující proplachovací kapalinu TM Oblasti použití Tandemová ucpávka hřídele je optimálním řešením v těchto případech: Čerpadlo čerpá krystalizující kapaliny, např. roztok louhu sodného. Vyhne se tím tvoření krystalů na atmosférické straně. Mazání a chlazení hřídelové ucpávky je nutné během klidového stavu. Je nutné monitorování míry úniků z primární ucpávky hřídele. Prevence proti vniknutí vzduchu z atmosférické strany je nezbytná (pro kapaliny, které reagují s atmosférickým kyslíkem). Čerpadlo je v provozu s negativním vstupním tlakem (vakuum) 0-0,69 bar v porovnání s tlakem v proplachovací komoře. V tomto případě proplachovací kapalina poskytuje mazací vrstvu pro primární ucpávku hřídele. Tandemové uspořádání ucpávky může pracovat s čerpanou kapalinou do teploty 40 C.

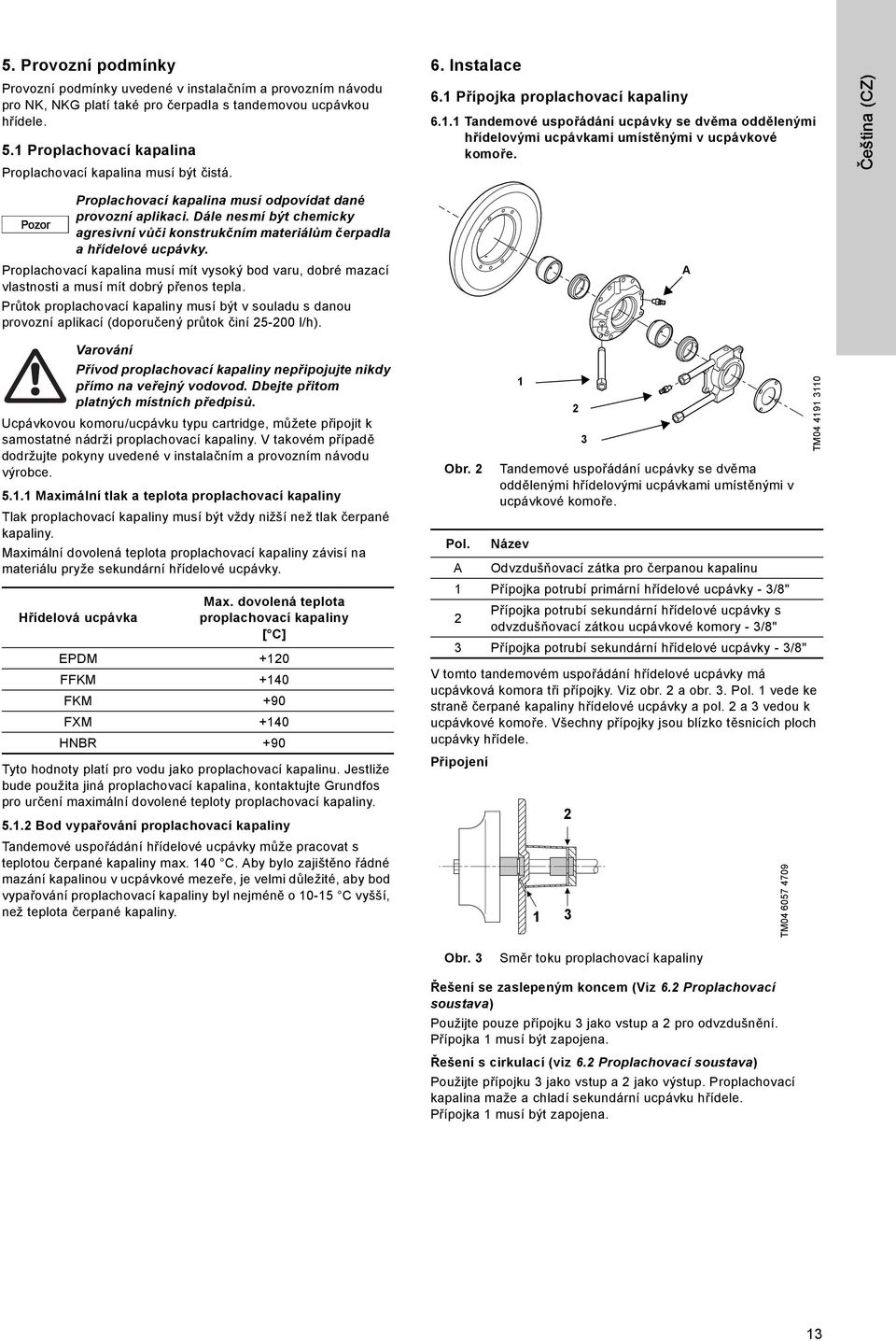

5 5. Provozní podmínky Provozní podmínky uvedené v instalačním a provozním návodu pro NK, NKG platí také pro čerpadla s tandemovou ucpávkou hřídele. 5. Proplachovací kapalina Proplachovací kapalina musí být čistá. 6. Instalace 6. Přípojka proplachovací kapaliny 6.. Tandemové uspořádání ucpávky se dvěma oddělenými hřídelovými ucpávkami umístěnými v ucpávkové komoře. Čeština (CZ) Pozor Proplachovací kapalina musí odpovídat dané provozní aplikaci. Dále nesmí být chemicky agresivní vůči konstrukčním materiálům čerpadla a hřídelové ucpávky. Proplachovací kapalina musí mít vysoký bod varu, dobré mazací vlastnosti a musí mít dobrý přenos tepla. Průtok proplachovací kapaliny musí být v souladu s danou provozní aplikací (doporučený průtok činí 5-00 l/h). Varování Přívod proplachovací kapaliny nepřipojujte nikdy přímo na veřejný vodovod. Dbejte přitom platných místních předpisů. Ucpávkovou komoru/ucpávku typu cartridge, můžete připojit k samostatné nádrži proplachovací kapaliny. V takovém případě dodržujte pokyny uvedené v instalačním a provozním návodu výrobce. 5.. Maximální tlak a teplota proplachovací kapaliny Tlak proplachovací kapaliny musí být vždy nižší než tlak čerpané kapaliny. Maximální dovolená teplota proplachovací kapaliny závisí na materiálu pryže sekundární hřídelové ucpávky. Max. dovolená teplota Hřídelová ucpávka proplachovací kapaliny [ C] EPDM +0 FFKM +40 FKM +90 FXM +40 HNBR +90 Tyto hodnoty platí pro vodu jako proplachovací kapalinu. Jestliže bude použita jiná proplachovací kapalina, kontaktujte Grundfos pro určení maximální dovolené teploty proplachovací kapaliny. 5.. Bod vypařování proplachovací kapaliny Tandemové uspořádání hřídelové ucpávky může pracovat s teplotou čerpané kapaliny max. 40 C. Aby bylo zajištěno řádné mazání kapalinou v ucpávkové mezeře, je velmi důležité, aby bod vypařování proplachovací kapaliny byl nejméně o 0-5 C vyšší, než teplota čerpané kapaliny. Obr. Tandemové uspořádání ucpávky se dvěma oddělenými hřídelovými ucpávkami umístěnými v ucpávkové komoře. Pol. Název A Odvzdušňovací zátka pro čerpanou kapalinu Přípojka potrubí primární hřídelové ucpávky - /8" Přípojka potrubí sekundární hřídelové ucpávky s odvzdušňovací zátkou ucpávkové komory - /8" Přípojka potrubí sekundární hřídelové ucpávky - /8" V tomto tandemovém uspořádání hřídelové ucpávky má ucpávková komora tři přípojky. Viz obr. a obr.. Pol. vede ke straně čerpané kapaliny hřídelové ucpávky a pol. a vedou k ucpávkové komoře. Všechny přípojky jsou blízko těsnicích ploch ucpávky hřídele. Připojení A TM TM Obr. Směr toku proplachovací kapaliny Řešení se zaslepeným koncem (Viz 6. Proplachovací soustava) Použijte pouze přípojku jako vstup a pro odvzdušnění. Přípojka musí být zapojena. Řešení s cirkulací (viz 6. Proplachovací soustava) Použijte přípojku jako vstup a jako výstup. Proplachovací kapalina maže a chladí sekundární ucpávku hřídele. Přípojka musí být zapojena.

6 Čeština (CZ) Oddělená cirkulace/chlazení primární ucpávky hřídele Použijte přípojku. Potrubí musí být umístěno mezi výtlakem čerpadla a přípojkou. Eventuálně může být externí napájení uchyceno k přípojce. Cirkulace nebo chlazení primární ucpávky je obvykle použito v následujících situacích: zabránění hromadění částic v prostoru těsnicí plochy ucpávky zvýšení tlaku v oblasi těsnicí plochy ucpávky mající za následek vyšší bod odpařování k odvzdušnění prostoru hřídelové ucpávky, aby se zabránilo provozu nasucho pro zajištění chlazení hřídelové ucpávky. (Tření mezi těsnicími plochami ucpávky má za následek zvýšení teploty o 0-0 C nad teplotu čerpané kapaliny. V tomto případě čerpaná kapalina může zajistit chlazení). Minimálně m 6.. Hřídelová ucpávka v tandemovém uspořádání s ucpávkou typu cartridge A Výstupní otvor /8" Obr. 5 Vstupní otvor /8" Tandemové uspořádání ucpávky s cirkulací proplachovací kapaliny. TM Obr. 4 Pol. A Hřídelová ucpávka v tandemovém uspořádání s ucpávkou typu cartridge Název Odvzdušňovací zátka pro čerpanou kapalinu Přípojka vstupního potrubí ucpávky typu cartridge - /8" Přípojka výstupního potrubí ucpávky typu cartridge - /8" 6. Proplachovací soustava Obvykle se používá jeden z těchto způsobů připojení proplachovací kapaliny k čerpadlu: cirkulace z nádrže, viz část 6.. připojení se zaslepeným koncem z nádrže, viz část 6.. externí soustava proplachovací kapaliny, viz část 6... Společné pro tato proplachovací řešení je to, že tlak v ucpávkové komoře je nižší, než tlak čerpané kapaliny okolo ucpávky hřídele. Proplachovací kapalina působí jako mazání a chlazení sekundární ucpávky a udržuje kapalnou fázi pro primární těsnění v ucpávkové komoře. 6.. Cirkulace z nádrže Standardní hřídelové ucpávky: Ucpávková komora je připojena k nádrži pomocí dvou potrubí. Během provozu generuje jak primární, tak i sekundární ucpávka teplo. Tato tepelná energie je převedena do proplachovací kapaliny. Přirozenou cirkulací zahřátá proplachovací kapalina stoupá z ucpávkové komory do nádrže, kde se ochlazuje. Ochlazená proplachovací kapalina se vrací do ucpávkové komory, maže a ochlazuje těsnicí plochy ucpávky. Po určité době musí být proplachovací kapalina v nádrži vyměněna, protože je znečištěna čerpanou kapalinou. TM Cirkulace k nádrži může být rovněž vynucena samostatným čerpadlem. Ucpávka typu cartridge: Ucpávka typu cartridge je připojena k nádrži pomocí dvou potrubí. Interní čerpací funkce v ucpávce hřídele poskytuje dostatečnou cirkulaci proplachovací kapaliny pro chlazení a mazání ucpávky. Ucpávka typu cartridge je samoodvzdušňovací. Po určité době musí být proplachovací kapalina v nádrži vyměněna, protože je znečištěna čerpanou kapalinou. 6.. Připojení ze zaslepeným koncem z nádrže Standardní hřídelové ucpávky: Ucpávková komora je k nádrži připojena pomocí jednoho potrubí. Proplachovací kapalina maže těsnicí plochy ucpávky, ale ochlazuje méně než v případě cirkulace. Po určité době musí být proplachovací kapalina v nádrži vyměněna, protože je znečištěna čerpanou kapalinou. Obr. 6 Vstupní otvor /8" Hřídelová ucpávka v tandemovém uspořádání s napájením se zaslepeným koncem. Proplachovací kapalina vstupuje do ucpávkové komory prostřednictvím potrubí ze zvýšené nádrže. Takto koncipovaný systém neodvádí žádné teplo. Ucpávka typu cartridge: Ucpávka typu cartridge není vhodná pro připojení se zaslepeným koncem. TM

7 6.. Soustavy s externí proplachovací kapalinou Standardní hřídelové ucpávky: Proplachovací kapalina proplachuje ucpávkovou komoru a je vedena k odtoku. Proplachovací kapalina chladí a maže účinně těsnicí plochy ucpávky. 9. Provoz K zajištění optimální funkčnosti a požadovaných provozních parametrů zajistěte za všech okolností dostatečný průtok proplachovací kapaliny a dbejte, aby ve vyvýšené nádrži byla vždy dostatečná zásoba proplachovací kapaliny. K zajištění optimálního provozu pravidelně kontrolujte kvalitu proplachovací kapaliny v závislosti na čerpané kapalině. Čeština (CZ) Výstupní otvor /8" Obr. 7 Hřídelová ucpávka v tandemovém uspořádání s odváděním proplachovací kapaliny do odtoku Čerpaná kapalina prosakující přes primární ucpávku je odplavena do odtoku proplachovací kapalinou. Pro externí soustavy proplachovací kapaliny platí tyto podmínky: Průtok proplachovací kapaliny musí odpovídat aplikaci (doporučený průtok 5-00 l/h. Zvýšení teploty proplachovací kapaliny o 0 C může být také použito jako kontrolní parametr). Tlak proplachovací kapaliny musí být vždy nižší než tlak čerpané kapaliny. Ucpávka typu cartridge: Proplachovací kapalina protéká ucpávkou typu cartridge a vede do odtoku. Jestliže tlak externí proplachovací kapaliny poklesne, interní čerpací funkce ucpávky typu cartridge poskytne dostatečnou cirkulaci proplachovací kapaliny ke chlazení těsnicích ploch ucpávky. Ucpávka typu cartridge je samoodvzdušňovací. Pokyn 7. Spouštění Viz rovněž instalační a provozní návod pro standardní čerpadlo. Pozor. Připojte vstupní a výstupní otvor ucpávkové komory/ucpávky typu cartridge, pomocí vhodného potrubí nebo hadicové přípojky. Viz obr. a 4.. Zapněte čerpadlo a zkontrolujte směr jeho otáčení. Správný směr otáčení čerpadla udává šipka na krytu ventilátoru motoru. Pozor 8. Údržba Vstupní otvor /8" Proplachovací systém nesmí být nikdy připojen přímo na systém veřejného zásobování vodou. Dbejte přitom platných místních předpisů. Před uvedením do provozu je bezpodmínečně nutno ucpávkovou komoru/ucpávku typu cartridge a čerpadlo zcela naplnit kapalinou a řádně odvzdušnit. Za provozu musí být ucpávková komora/ucpávka typu cartridge stále naplněna proplachovací kapalinou. Provoz nasucho zničí ucpávku hřídele. Viz také instalační a provozní návod pro čerpadla NK, NKG. TM Odstavení čerpadla a ochrana proti zamrznutí Čerpadlo Všeobecné pokyny najdete také v instalačním a provozním návodu pro čerpadla NK, NKG. Ucpávková komora Odšroubujte dvě přípojky (pol. a, obr. ). Spodní přípojka proplachovací kapaliny slouží pro odvodnění. Ucpávka typu cartridge. Odšroubujte přípojky proplachovací kapaliny (pol. a, obr. 4).. Vyprázdněte ucpávku typu cartridge. Tohoto můžete dosáhnout dvěma způsoby: Vyfoukejte zbytek kapaliny pomocí vzduchové pistole nebo podobným zařízením. Tlak nesmí přesáhnout stanovený tlak ucpávky typu cartridge. Ucpávku typu cartridge propláchněte roztokem glykolu ve vodě, aby jste ji mohli použít. Tlak nesmí přesáhnout stanovený tlak ucpávky typu cartridge. 0. Servis Varování Mějte na paměti směr, kterým jsou obráceny odvzdušňovací otvory, a dbejte, aby unikající kapalina nezpůsobila žádnou újmu na zdraví osob ani škodu na motoru nebo jiném zařízení. Pokud čerpáte horké nebo nebezpečné kapaliny, věnujte zvláštní pozornost vyloučení rizika opaření unikající vřelou kapalinou nebo nebezpečnou kapalinou. V tomto směru dbejte ustanovení platných místních předpisů. Při objednání náhradních dílů uveďte vždy údaje vyznačené na typovém štítku čerpadla a tím si zajistíte dodání správných součástí. Jestliže je Grundfos požádán o servis čerpadla, musí být Grundfos kontaktován s detaily o čerpané kapalině, atd., předtím, než je čerpadlo odesláno do servisu. Jinak může Grundfos odmítnout přijmout čerpadlo do opravy. 0. Servisní soupravy a servisní instrukce Viz (WebCAPS), WinCAPS nebo katalog servisních dílů.. Likvidace výrobku Tento výrobek nebo jeho části musí být po skončení doby jeho životnosti ekologicky zlikvidovány:. Využijte služeb místní veřejné či soukromé organizace, zabývající se sběrem a zpracováním odpadů.. Pokud taková organizace ve vaší lokalitě neexistuje, kontaktujte nejbližší pobočku Grundfos nebo servisní středisko. Technické změny vyhrazeny. 5
