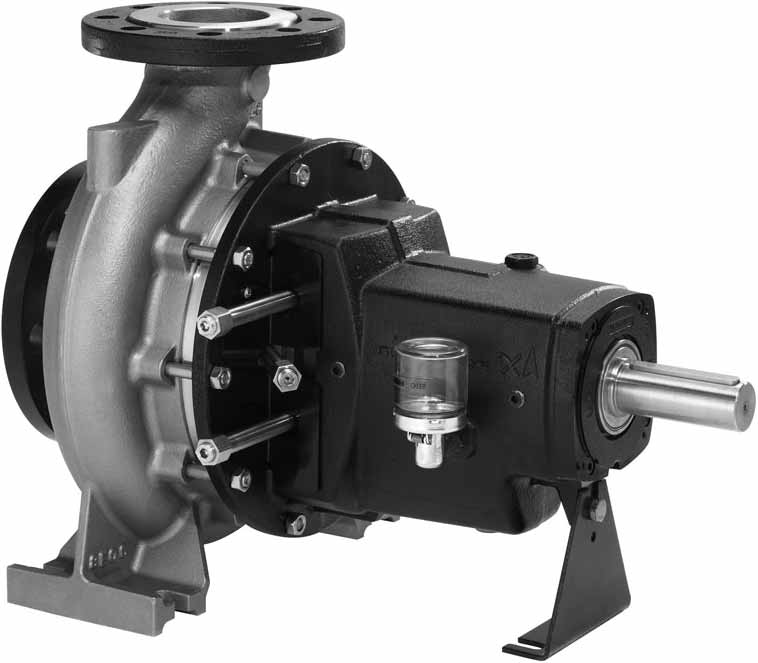

GRUNDFOS INSTRUCTIONS NKG. Double seal (back-to-back) Installation and operating instructions

Transkript

1 GRUNDFOS INSTRUCTIONS NKG Double seal (back-to-back) Installation and operating instructions

2

3 NKG English (GB) Installation and operating instructions Български (BG) Упътване за монтаж и експлоатация Čeština (CZ) Montážní a provozní návod Dansk (DK) Monterings- og driftsinstruktion Deutsch (DE) Montage- und Betriebsanleitung Eesti (EE) Paigaldus- ja kasutusjuhend Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Español (ES) Instrucciones de instalación y funcionamiento Français (FR) Notice d'installation et de fonctionnement Hrvatski (HR) Montažne i pogonske upute Italiano (IT) Istruzioni di installazione e funzionamento Latviešu (LV) Uzstādīšanas un ekspluatācijas instrukcija Lietuviškai (LT) Įrengimo ir naudojimo instrukcija Magyar (HU) Szerelési és üzemeltetési utasítás Nederlands (NL) Installatie- en bedieningsinstructies Українська (UA) Інструкції з монтажу та експлуатації Polski (PL) Instrukcja montażu i eksploatacji Português (PT) Instruções de instalação e funcionamento Русский (RU) Руководство по монтажу и эксплуатации Română (RO) Instrucţiuni de instalare şi utilizare Slovenčina (SK) Návod na montáž a prevádzku Slovensko (SI) Navodila za montažo in obratovanje Srpski (RS) Uputstvo za instalaciju i rad Suomi (FI) Asennus- ja käyttöohjeet Table of contents

4 Table of contents Svenska (SE) Monterings- och driftsinstruktion Türkçe (TR) Montaj ve kullanım kılavuzu

5 Čeština (CZ) Montážní a provozní návod OBSAH Strana. Označení důležitosti pokynů 9. Obecné informace 9. Popis zařízení Tento typ dvojité mechanické ucpávky tvoří dvě hřídelové ucpávky v tandemovém uspořádání umístěné v samostatné ucpávkové komoře nebo v ucpávce typu cartridge. Čeština (CZ). Popis zařízení 9 4. Oblasti použití 9 5. Provozní podmínky 0 5. Závěrná kapalina 0 6. Instalace 0 6. Přípojka závěrné kapaliny 0 6. Zdroje tlaku 7. Spouštění 7. Čerpadlo s dávkovacím čerpadlem 7. Zesilovač tlaku 4 8. Údržba 5 9. Provoz 5 9. Odstavení čerpadla a ochrana proti zamrznutí 5 0. Servis 5 0. Servisní soupravy a servisní instrukce 5. Likvidace výrobku 5 Varování Před zahájením montážních prací si pečlivě přečtěte tyto montážní a provozní předpisy. Montáž a provoz provádějte rovněž v souladu s místními předpisy a se zavedenou osvědčenou praxí. Obr. Pol. Uspořádání ucpávky zády k sobě se dvěma hřídelovými ucpávkami. Název TM Označení důležitosti pokynů Pozor Pokyn Varování Bezpečnostní pokyny uvedené v tomto montážním a provozním návodu, jejichž nedodržení může způsobit ohrožení osob. Tento symbol je uveden u bezpečnostních pokynů, jejichž nedodržení může mít za následek ohrožení zařízení a jeho funkcí. Pod tímto symbolem jsou uvedeny rady a pokyny, které usnadňují práci a které zajišt ují bezpečný provoz čerpadla.. Obecné informace Tento instalační a provozní návod tvoří dodatek k instalačním a provozním návodům čerpadel NK, NKG. Primární ucpávka hřídele Sekundární ucpávka hřídele Ucpávková komora obsahující závěrnou kapalinu Uspořádání ucpávky zády k sobě (back-to-back) je vhodné pro aplikace, kde prosakování čerpané kapaliny do okolí je nepřijatelné. Dvojitá ucpávka hřídele zády k sobě ochraňuje okolní prostředí a lidi pracující blízko čerpadla. V uspořádání hřídelové ucpávky zády k sobě, musí být tlak v ucpávkové komoře větší než tlak v čerpadle, aby se zabránilo úniku čerpané kapaliny přes ucpávkovou komoru do okolního prostředí. Uspořádání ucpávky hřídele zády k sobě je částečně vhodné pro kapaliny s množstvím abrazivních částic. Uspořádání ucpávky zabraňuje čerpané kapalině vstupu do mezery ucpávky a tedy zabraňuje nadměrnému opotřebení. V tomto případě uspořádání s jednou ucpávkou by bylo buď opotřebeno nebo poškozeno. Čerpadla s uspořádáním ucpávky hřídele zády k sobě vyžadují tlakovací systém zajišťující správný tlak závěrné kapaliny v komoře závěrné kapaliny. 4. Oblasti použití Uspořádání zdvojené ucpávky zády k sobě je optimálním řešením v těchto případech: Čerpadlo čerpá toxické a výbušné kapaliny. Čerpadlo čerpá agresivní a abrazivní kapaliny. Čerpadlo čerpá kalicí kapaliny, např. olejové produkty. Čerpadlío čerpá lepkavé kapaliny, např. barvy a laky. Čerpadlo pracuje s negativním tlakem na sání (vakum) 0,7-0,9 bar v porovnání s tlakem závěrné kapaliny v komoře. Uspořádání ucpávky zády k sobě může pracovat s teplotou čerpané kapaliny max. 40 C. 9

6 Čeština (CZ) 5. Provozní podmínky Provozní podmínky uvedené v instalačním a provozním návodu pro čerpadla NK, NKG se vztahují také na čerpadla s ucpávkou hřídele zády k sobě. 5. Závěrná kapalina Závěrná kapalina musí být čistá. 6. Instalace 6. Přípojka závěrné kapaliny 6.. Uspořádání ucpávky zády k sobě se dvěma oddělenými ucpávkami v ucpávkové komoře Pozor Příklady: Závěrná kapalina musí odpovídat dané provozní aplikaci. Dále nesmí být chemicky agresivní vůči konstrukčním materiálům čerpadla a hřídelové ucpávky. A Oblast použití Kapaliny míchané se závěrnou kapalinou Přenos tepla/ horké aplikace Chemie/průmysl Monoethyleneglycol (bez additiv) Dle přání zákazníka Jestliže závěrná kapalina má vyšší tlak, než čerpaná kapalina, slouží to jako mazací kapalina pro těsnicí plochy primární i sekundární ucpávky. Závěrná kapalina bude prosakovat primární hřídelovou ucpávkou a bude se mísit s čerpanou kapalinou. V důsledku toho musí být vždy závěrná kapalina kompatibilní s čerpanou kapalinou. Závěrná kapalina prosakující sekundární hřídelovou ucpávkou se odpařuje. Varování Pokud se tato ucpávka používá v instalacích, u nichž je třeba dodržovat zvláštní bezpečnostní opatření s ohledem na čerpání nebezpečných kapalin, bere zákazník na sebe veškerá rizika s tím spojená! 5.. Předepsaný přetlak závěrné kapaliny Tlak závěrné kapaliny musí být minimálně,5 bar nebo 0 % nad tlakem čerpané kapaliny v blízkosti ucpávky. 5.. Maximální tlak závěrné kapaliny a teplota S ohledem na konstrukci hřídelové ucpávky, nesmí tlak v ucpávkové komoře/ucpávce typu cartridge přesahovat 5 barů. Maximální teplota závěrné kapaliny závisí na materiálu pryže hřídelové ucpávky. Obr. Uspořádání ucpávky zády k sobě se dvěma oddělenými ucpávkami v ucpávkové komoře Pol. Název A Odvzdušňovací zátka pro čerpanou kapalinu Přípojka potrubí primární hřídelové ucpávky - /8" Přípojka potrubí sekundární hřídelové ucpávky s odvzdušňovací zátkou pro odvzdušnění ucpávkové komory - /8". Přípojka potrubí sekundární hřídelové ucpávky - /8" V tomto uspořádání hřídelové ucpávky zády k sobě má ucpávková komora tři přípojky. Viz obr. a. Pol. vede ke straně čerpané kapaliny hřídelové ucpávky a pol. a vedou k ucpávkové komoře. Všechny přípojky jsou blízko těsnicích ploch ucpávky hřídele. Připojení TM Pryž hřídelové ucpávky Max. dovolená teplota závěrné kapaliny [ C] EPDM +0 FFKM +40 FKM +80 FXM +40 HNBR +90 Tyto hodnoty platí pro vodu jako závěrnou kapalinu. Jestliže je použita jiná závěrná kapalina, kontaktujte Grundfos ohledně max. dovolené teploty závěrné kapaliny. 5.. Odpařovací bod závěrné kapaliny Uspořádání ucpávky zády k sobě může pracovat s teplotou čerpané kapaliny max. 40 C. Aby bylo zajištěno vlastní mazání kapalinou v mezeře ucpávky, je velmi důležité, aby bod odpařování závěrné kapaliny byl nejméně o 0-5 C vyšší než teplota čerpané kapaliny. Obr. Směr závěrné kapaliny Řešení se zaslepeným koncem (Viz 6. Zdroje tlaku) Použijte pouze přípojku nebo. Přípojka musí být zapojena. Poznámka: Použití automatického odvzdušnění ucpávkové komory musí být vzato v úvahu. K tomu se použije přípojka. Řešení s cirkulací (Viz 6. Zdroje tlaku) Použijte dvě přípojky. Doporučujeme použít přípojku jako vstup a jako výstup. Tím se vytvoří příčné proudění, má chladicí účinek na hřídelové ucpávky a zároveň zajistí automatické odvzdušnění ucpávkové komory. Přípojka musí být zapojena. TM

7 6.. Uspořádání ucpávky zády k sobě s ucpávkou typu cartridge A 6.. Čerpadlo se zesilovačem tlaku (řešení se zaslepeným koncem) Čeština (CZ) Obr. 4 Uspořádání ucpávky zády k sobě s ucpávkou typu cartridge Pol. Název A Odvzdušňovací zátka pro čerpanou kapalinu Přípojka vstupního potrubí ucpávky typu cartridge - /8" Přípojka výstupního potrubí ucpávky typu cartridge - /8" 6. Zdroje tlaku Přetlak závěrné kapaliny v ucpávkové komoře ve vztahu k tlaku čerpané kapaliny může být udržován různými zdroji tlaku: existujícím zdrojem tlaku (mnoho aplikací obsahuje tlakovací systémy) samostatným zdrojem tlaku (např. dávkovací tlaková jednotka) zesilovačem tlaku. 6.. Existující zdroj tlaku Standardní hřídelová ucpávka: Existující systém může zajišťovat jak závěrnou kapalinu, tak i přetlak. Může to být řešení se zaslepeným koncem nebo cirkulační řešení. V obou případech musí být závěrná kapalina fixována na předepsanou úroveň přetlaku, viz část 5... Ucpávka typu cartridge: Existující systém může zajišťovat jak závěrnou kapalinu, tak i přetlak. Ucpávka typu cartridge není vhodná pro použití se zaslepeným koncem. Závěrná kapalina musí být fixována na předepsanou úroveň přetlaku, viz část Čerpadlo s jednotkou dávkovacího čerpadla (řešení se slepým koncem) TM TM Obr. 6 Čerpadlo se zesilovačem tlaku Standardní hřídelové ucpávky: Zesilovač tlaku Grundfos udržuje tlak tak, že je o,5-4 bar vyšší než tlak čerpané kapaliny, nezávisle na konkrétním tlaku čerpané kapaliny. Ucpávková komora Výtlak čerpadla Obr. 7 Principielní schéma připojení zesilovače Systém udržuje přetlak automaticky - od klidového stavu po max. provozní tlak. Závěrná kapalina bude prosakovat primární hřídelovou ucpávkou a bude se odpařovat přes sekundární hřídelovou ucpávku. Tímto způsobem se závěrná kapalina v zesilovači časem spotřebuje a zesilovač musí být ručně naplněn. Vstup závěrné kapaliny musí být opatřen zpětným ventilem, aby se zamezilo vniknutí zpětného tlaku do zdroje. Pokyn Přepouštěcí ventil Vstup závěrné kapaliny se zpětným ventilem Jeden zesilovač tlaku může napájet pouze jedno čerpadlo. Zesilovač tlaku je umístěn na čerpadlo ve výrobním závodě. Maximální provozní tlak čerpadla s použitím zesilovače tlaku: 5 bar. Ucpávka typu cartridge: Ucpávka typu cartridge není vhodná pro použití kpřipojení se zaslepeným koncem. TM TM Obr. 5 Čerpadlo s jednotkou dávkovacího čerpadla Standardní hřídelová ucpávka: Požadovaná hodnota tlaku závěrné kapaliny může být nastavena pomocí tlakového spínače na dávkovacím čerpadle. Pokud tlak klesne pod nastavenou požadovanou hodnotu, dávkovací čerpadlo zapne a tak udržuje přetlak v ucpávkové komoře. Řešení s jednotkou dávkovacího čerpadla se hlavně používá v aplikacích se zaslepeným koncem kde chlazení primární ucpávky hřídele je dostatečné bez chladicího efektu nebo recirkulace. Pokyn Jedno dávkovací čerpadlo může napájet několik čerpadel s uspořádáním hřídelové ucpávky zády k sobě. Maximální provozní tlak v ucpávkové komoře: 6 bar. Výstup dávkovací jednotky: x Rp /4. Pokyn Připojovací potrubí/hadice nejsou součástí dodávky. Ucpávka typu cartridge: Ucpávka typu cartridge není vhodná pro použití k připojení se zaslepeným koncem.

8 Čeština (CZ) Komponenty zesilovače tlaku TM Obr. 8 Pohled na rozložené součásti zesilovače tlaku Pol. Označení Zesilovač tlaku Píst Membrána 4 Zpětný ventil 5 Přepouštěcí ventil, otevírací tlak 5 bar 6 Odvzdušňovací šroub 7 Pružina pístu 8 Manometr (závěrná kapalina) 9 Manometr (čerpaná kapalina) Rozměry čerpadla se zesilovačem tlaku b a TM Obr. 9 Čerpadlo se zesilovačem tlaku Rozměry se vztahují na všechny velikosti čerpadel NKG Průměr hřídelové ucpávky a [mm] b [mm]

9 7. Spouštění 7. Čerpadlo s dávkovacím čerpadlem Varování Mějte na paměti směr, kterým jsou obráceny odvzdušňovací otvory, a dbejte, aby unikající voda nezpůsobila žádnou újmu na zdraví osob ani škodu na motoru nebo jiném zařízení. U soustav pracujících s horkými nebo nebezpečnými kapalinami může dojít k újmě na zdraví. Při čerpání hořlavých kapalin mějte na paměti možnost vzniku statické elektřiny. Proto zajistěte např. uzemnění nálevky! Za provozu musí být ucpávková komora/ucpávka typu cartridge stále naplněna proplachovací kapalinou. Provoz nasucho zničí ucpávku hřídele. Čeština (CZ) Ilustrace Krok Úkon TM TM Připojení přívodního potrubí závěrné kapaliny Jeden konec připojte k ucpávkové komoře (pol., obr. ) nebo k ucpávce typu cartridge (pol., obr. 4). Druhý konec připojte k výtlaku dávkovacího čerpadla. Doporučený tlak Zapínací tlak dávkovacího čerpadla nastavte na hodnotu o,5 až bar vyšší než maximální tlak, který může čerpadlo vyvinout. (P čerp + P vstup + P,5 -,0 < P dávk max. ) Plnění závěrnou kapalinou Zapněte dávkovací čerpadlo. Naplňte závěrnou kapalinou. Ucpávková komora: Odšroubujte odvzdušňovací šroub na vrchu ucpávkové komory (pol., obr. ) a naplňte ucpávkovou komoru závěrnou kapalinou přes vstupní otvor (pol., obr. ). Jakmile začne kapalina vytékat z odvzdušňovacího otvoru, ihned tento otvor uzavřete zátkou. TM TM TM Ucpávka typu cartridge: Naplňte ucpávku typu cartridge závěrnou kapalinou jednou z přípojek (pol. nebo, obr. 4). Jakmile začne kapalina vytékat z odvzdušňovacího otvoru, ihned tento otvor uzavřete zátkou. Po dosažení tlaku nastaveného v kroku se dávkovací čerpadlo samo vypne. Provoz s pozitivním vstupním tlakem Odšroubujte odvzdušňovací šroub (pol. A, obr. nebo obr. 4) v krytu. Zavřete uzavírací armaturu na výtlačné straně čerpadla. Otevřete uzavírací armaturu na sací straně. Pomalu plňte čerpadlo kapalinou, která má být čerpána. Jakmile začne kapalina vytékat z odvzdušňovacího otvoru, ihned tento otvor uzavřete zátkou. Provoz se sací výškou Odšroubujte odvzdušňovací šroub (pol. A, obr. nebo obr. 4) v krytu. Zavřete uzavírací armaturu na výtlačné straně čerpadla. Za použití nálevky plňte čerpadlo a sací potrubí kapalinou, která má být čerpána. Jakmile začne kapalina vytékat z odvzdušňovacího otvoru, ihned tento otvor uzavřete zátkou. Poznámka: Sací potrubí musí být opatřeno zpětnou armaturou. Uvedení čerpadla do provozu Viz také instalační a provozní návod pro čerpadla NK, NKG. Otevřete uzavírací ventil na výtlačné straně. Zapněte čerpadlo a zkontrolujte směr jeho otáčení. Správný směr otáčení čerpadla udává šipka na krytu ventilátoru motoru. Po několika minutách čerpadlo znovu odvzdušněte vyšroubováním odvzdušňovací zátky (pol. A, obr., nebo obr. 4).

10 Čeština (CZ) 7. Zesilovač tlaku Varování Mějte na paměti směr, kterým jsou obráceny odvzdušňovací otvory, a dbejte, aby unikající voda nezpůsobila žádnou újmu na zdraví osob ani škodu na motoru nebo jiném zařízení. U soustav pracujících s horkými nebo nebezpečnými kapalinami může dojít k újmě na zdraví. Při čerpání hořlavých kapalin mějte na paměti možnost vzniku statické elektřiny. Proto zajistěte např. uzemnění nálevky! Za provozu musí být ucpávková komora/ucpávka typu cartridge stále naplněna proplachovací kapalinou. Provoz nasucho zničí ucpávku hřídele. Ilustrace Krok Úkon TM TM TM Provoz s pozitivním vstupním tlakem Odšroubujte odvzdušňovací šroub (pol. A, obr.. nebo obr. 4) v krytu. Zavřete uzavírací armaturu na výtlačné straně čerpadla. Otevřete uzavírací armaturu na sací straně. Pomalu plňte čerpadlo kapalinou, která má být čerpána. Jakmile začne kapalina vytékat z odvzdušňovacího otvoru, ihned tento otvor uzavřete zátkou. Provoz se sací výškou Odšroubujte odvzdušňovací šroub (pol. A, obr. nebo obr. 4) v krytu. Zavřete uzavírací armaturu na výtlačné straně čerpadla. Za použití nálevky plňte čerpadlo a sací potrubí kapalinou, která má být čerpána. Jakmile začne kapalina vytékat z odvzdušňovacího otvoru, ihned tento otvor uzavřete zátkou. Poznámka: Sací potrubí musí být opatřeno zpětnou armaturou. Plnění závěrnou kapalinou Zesilovač tlaku a ucpávkovou komoru/ucpávku typu cartridge naplňte závěrnou kapalinou. Přívodní potrubí závěrné kapaliny připojte k nevyužitému vtokovému otvoru zesilovače tlaku (pol. 4, obr. 8). Tlak v ucpávkové komoře/ucpávce typu cartridge, musí být vždy o,5 až 4 bary vyšší než tlak v čerpadle, když je mimo provoz. p f = p s +,5 až 4 bary. p f =Odečte se na stupnici manometru na zesilovači tlaku (pol. 8, obr. 8). p s = Tlak na sání, když je čerpadlo mimo provoz; musí být vždy o 0, až 5 bar vyšší než atmosférický tlak. Odečte se na stupnici manometru na připojovacím potrubí (pol. 9, obr. 8) mezi zesilovačem tlaku a čerpadlem. Odvzdušnění Při plnění odvzdušňujte ucpávkovou komoru/ucpávku typu cartridge a zesilovač tlaku: Ucpávková komora: Odvzdušněte ucpávkovou komoru vyšroubováním odvzdušňovací zátky na vrchu ucpávkové komory (pol., obr. ). Ucpávka typu cartridge: Ucpávka typu cartridge je samoodvzdušňovací. Zesilovač: Odvzdušněte zesilovač vyšroubováním odvzdušňovací zátky na vrchu zesilovače (pol. 6, obr. 8). Odpojení přívodního potrubí závěrné kapaliny Odpojte přívodní potrubí závěrné kapaliny od zesilovače tlaku. TM TM Uvedení čerpadla do provozu Viz také instalační a provozní návod pro čerpadla NK, NKG. Zapněte čerpadlo a zkontrolujte směr jeho otáčení. Správný směr otáčení čerpadla udává šipka na krytu ventilátoru motoru. Po několika minutách čerpadlo znovu odvzdušněte vyšroubováním odvzdušňovací zátky (pol. A, obr., nebo obr. 4). 4

11 8. Údržba Viz také instalační a provozní návod pro čerpadla NK, NKG. Dávkovací čerpadlo Viz instalační a provozní návod pro dávkovací čerpadlo. Zesilovač tlaku Zesilovač tlaku nevyžaduje žádnou údržbu. 9. Provoz Do čerpané kapaliny se vždy bude dostávat velmi malé množství závěrné kapaliny (přibližně,5 ml za hodinu provozu). Průtok se zvýší: zvýšením zapínací/vypínací frekvence kolísáním výtlačného tlaku montáží špatné ucpávky opotřebenými těsnicími plochami ucpávky Dávkovací čerpadlo Tlak závěrné kapaliny musí být vždy nejméně,5 bar nebo o 0 % vyšší než tlak čerpané kapaliny. Kontrolu tlaku zde automaticky zajišťuje tlakový spínač/snímač instalovaný spolu s dávkovacím čerpadlem. Zesilovač tlaku Pro zajištění optimální funkce a výkonu zkontrolujte tlak závěrné kapaliny (přečtěte tlak na manometru, pol. 8 na obr. 8 musí být vžy nejméně,5 bar nebo o 0 % vyšší než tlak čerpané kapaliny (přečtěte tlak na tlakoměru pol. 9 na obr. 8). Jestliže je závěrná kapalina během času spotřebována, zesilovač tlaku musí být znovu naplněn. 0. Servis Při objednání náhradních dílů uveďte vždy údaje vyznačené na typovém štítku čerpadla a tím si zajistíte dodání správných součástí. Jestliže je Grundfos požádán o servis čerpadla, musí být Grundfos kontaktován s detaily o čerpané kapalině, atd., předtím, než je čerpadlo odesláno do servisu. Jinak může Grundfos odmítnout přijmout čerpadlo do opravy. 0. Servisní soupravy a servisní instrukce Viz (WebCAPS), WinCAPS nebo katalog servisních dílů.. Likvidace výrobku Tento výrobek nebo jeho části musí být po skončení doby jeho životnosti ekologicky zlikvidovány:. Využijte služeb místní veřejné či soukromé organizace, zabývající se sběrem a zpracováním odpadů.. Pokud taková organizace ve vaší lokalitě neexistuje, kontaktujte nejbližší pobočku Grundfos nebo servisní středisko. Čeština (CZ) 9. Odstavení čerpadla a ochrana proti zamrznutí Varování Mějte na paměti směr, kterým jsou obráceny odvzdušňovací otvory, a dbejte, aby unikající kapalina nezpůsobila žádnou újmu na zdraví osob ani škodu na motoru nebo jiném zařízení. Pokud čerpáte horké nebo nebezpečné kapaliny, věnujte zvláštní pozornost vyloučení rizika opaření unikající vřelou kapalinou nebo nebezpečnou kapalinou. V tomto směru dbejte ustanovení platných místních předpisů. Čerpadlo Všeobecné pokyny najdete také v instalačním a provozním návodu pro čerpadla NK, NKG. Ucpávková komora Odšroubujte dvě přípojky (pol. a, obr. ). Spodní přípojka pro závěrnou kapalinu slouží také pro odvodnění. Ucpávka typu cartridge. Odšroubujte dvě přípojky (pol. a, obr. 4).. Vyprázdněte ucpávku typu cartridge. Tohoto můžete dosáhnout dvěma způsoby: Vyfoukejte zbytek kapaliny pomocí vzduchové pistole nebo podobným zařízením. Tlak nesmí přesáhnout stanovený tlak ucpávky typu cartridge. Ucpávku typu cartridge propláchněte roztokem glykolu ve vodě, aby jste ji mohli použít. Tlak nesmí přesáhnout stanovený tlak ucpávky typu cartridge. Dávkovací čerpadlo Pokyny k ochraně proti zamrznutí viz instalační a provozní návod pro dávkovací čerpadlo. Technické změny vyhrazeny. 5
