NÁVODY GRUNDFOS ALLDOS. Agitators 509. Elektrické míchadlo. Montážní a provozní návod

Transkript

1 NÁVODY GRUNDFOS ALLDOS Agitators 509 Elektrické míchadlo Montážní a provozní návod

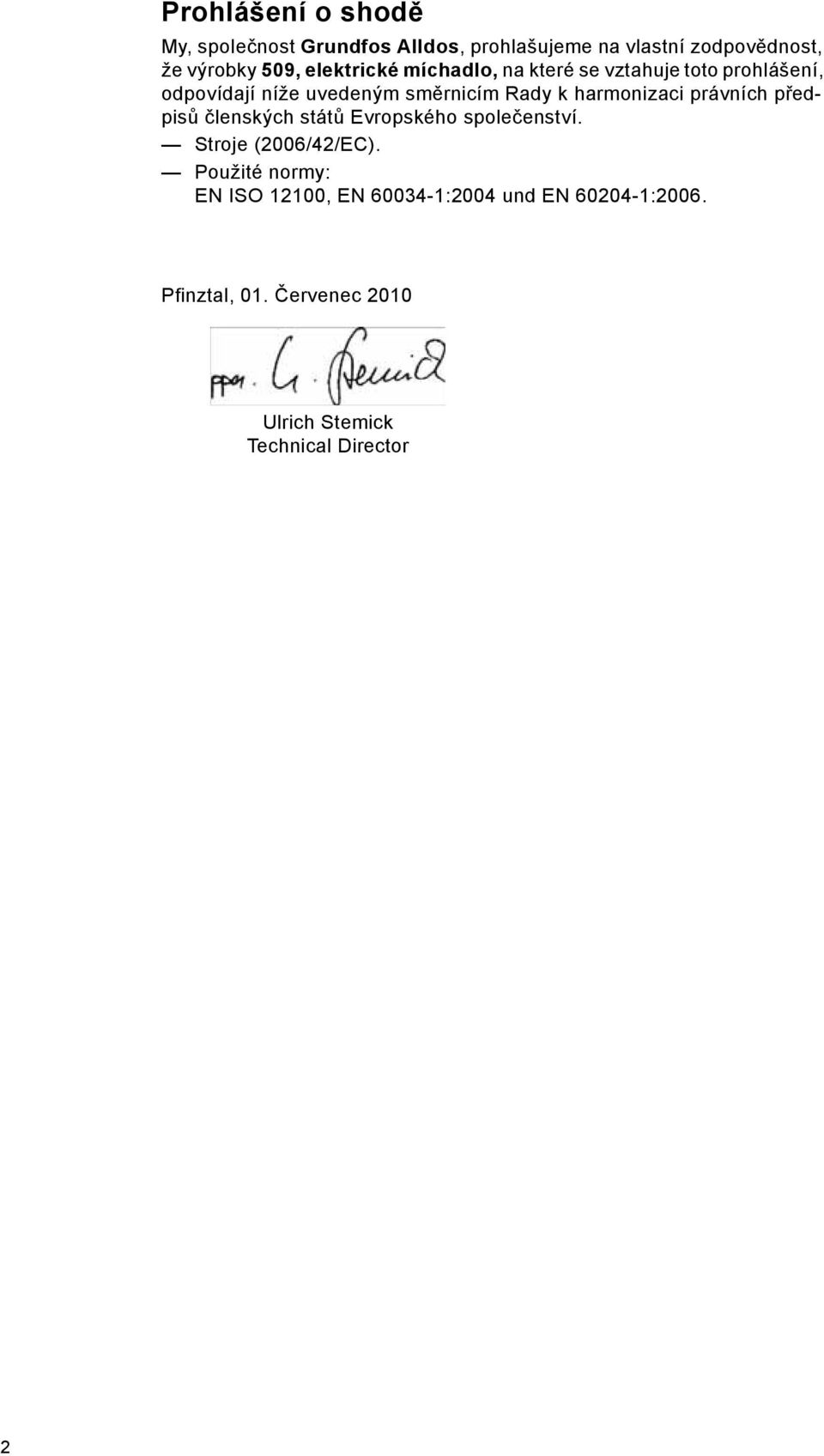

2 Prohlášení o shodě My, společnost, prohlašujeme na vlastní zodpovědnost, že výrobky 509, elektrické míchadlo, na které se vztahuje toto prohlášení, odpovídají níže uvedeným směrnicím Rady k harmonizaci právních předpisů členských států Evropského společenství. Stroje (2006/42/EC). Použité normy: EN ISO 12100, EN :2004 und EN :2006. Pfinztal, 01. Červenec 2010 Ulrich Stemick Technical Director 2

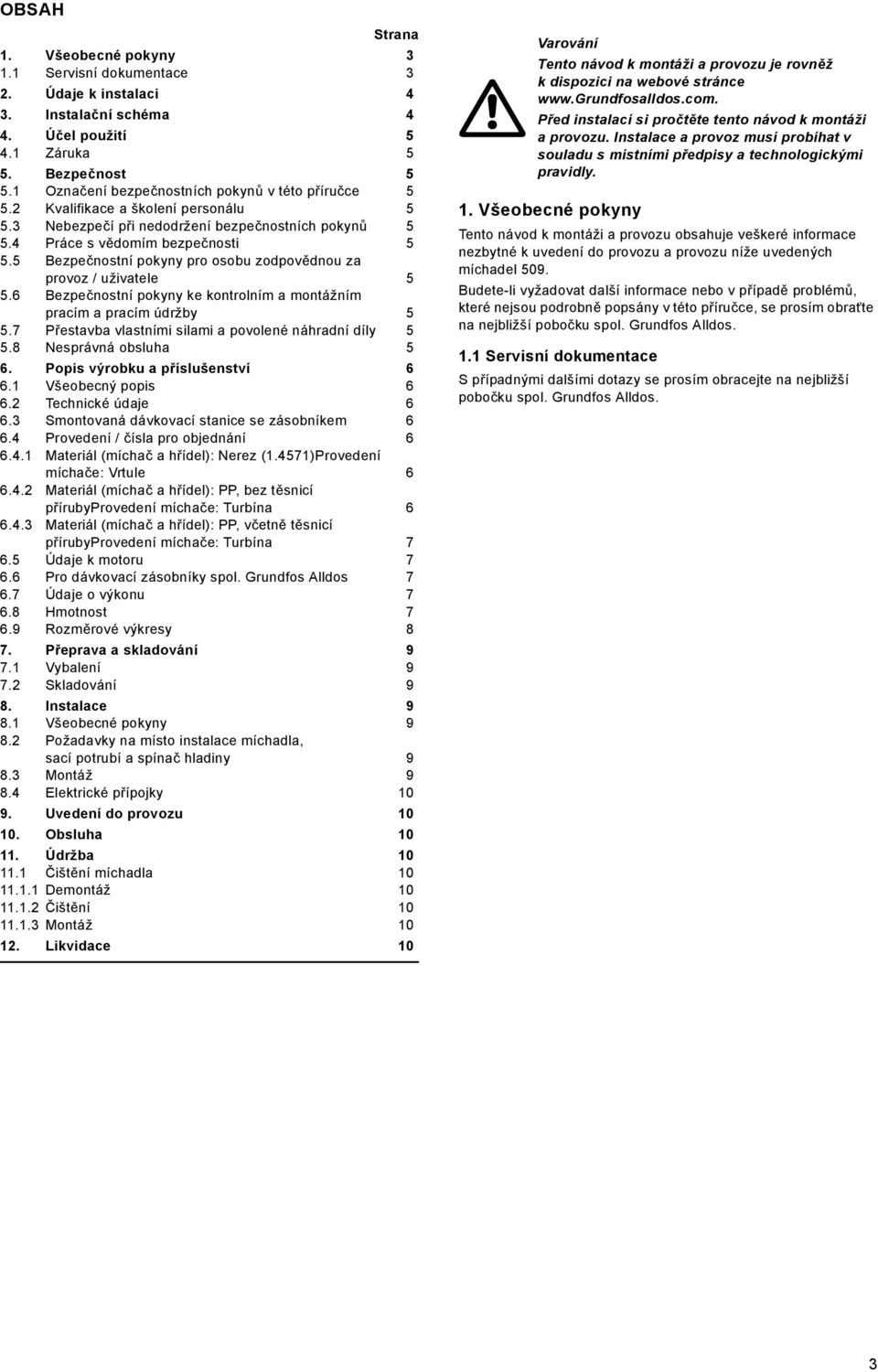

3 OBSAH Strana 1. Všeobecné pokyny Servisní dokumentace 3 2. Údaje k instalaci 4 3. Instalační schéma 4 4. Účel použití Záruka 5 5. Bezpečnost Označení bezpečnostních pokynů v této příručce Kvalifikace a školení personálu Nebezpečí při nedodržení bezpečnostních pokynů Práce s vědomím bezpečnosti Bezpečnostní pokyny pro osobu zodpovědnou za provoz / uživatele Bezpečnostní pokyny ke kontrolním a montážním pracím a pracím údržby Přestavba vlastními silami a povolené náhradní díly Nesprávná obsluha 5 6. Popis výrobku a příslušenství Všeobecný popis Technické údaje Smontovaná dávkovací stanice se zásobníkem Provedení / čísla pro objednání Materiál (míchač a hřídel): Nerez (1.4571)Provedení míchače: Vrtule Materiál (míchač a hřídel): PP, bez těsnicí přírubyprovedení míchače: Turbína Materiál (míchač a hřídel): PP, včetně těsnicí přírubyprovedení míchače: Turbína Údaje k motoru Pro dávkovací zásobníky spol Údaje o výkonu Hmotnost Rozměrové výkresy 8 7. Přeprava a skladování Vybalení Skladování 9 8. Instalace Všeobecné pokyny Požadavky na místo instalace míchadla, sací potrubí a spínač hladiny Montáž Elektrické přípojky Uvedení do provozu Obsluha Údržba Čištění míchadla Demontáž Čištění Montáž Likvidace 10 Tento návod k montáži a provozu je rovněž k dispozici na webové stránce Před instalací si pročtěte tento návod k montáži a provozu. Instalace a provoz musí probíhat v souladu s místními předpisy a technologickými pravidly. 1. Všeobecné pokyny Tento návod k montáži a provozu obsahuje veškeré informace nezbytné k uvedení do provozu a provozu níže uvedených míchadel 509. Budete-li vyžadovat další informace nebo v případě problémů, které nejsou podrobně popsány v této příručce, se prosím obraťte na nejbližší pobočku spol Servisní dokumentace S případnými dalšími dotazy se prosím obracejte na nejbližší pobočku spol.. 3

4 2. Údaje k instalaci Pokyn Po uvedení do provozu prosím zadejte následující data. Zadání dat Vám a Vašemu servisnímu partnerovi spol. pomůže k pozdějšímu provádění nastavení instalace. Provozovatel: zákaznické číslo: číslo zakázky: číslo objednávky: sériové číslo: datum uvedení do provozu: místo instalace: použito k: 3. Instalační schéma 4

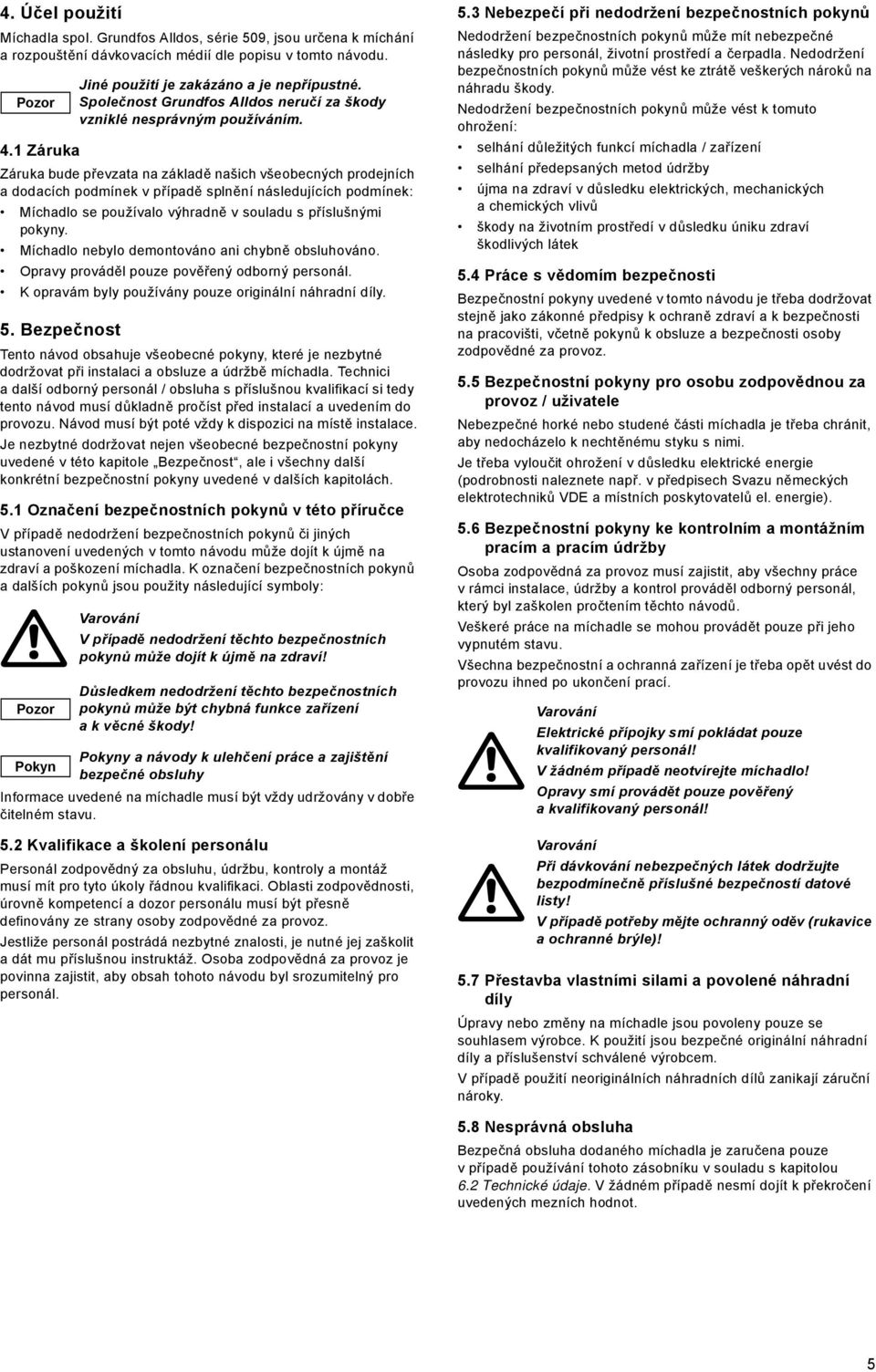

5 4. Účel použití Míchadla spol., série 509, jsou určena k míchání a rozpouštění dávkovacích médií dle popisu v tomto návodu. 4.1 Záruka Záruka bude převzata na základě našich všeobecných prodejních a dodacích podmínek v případě splnění následujících podmínek: Míchadlo se používalo výhradně v souladu s příslušnými pokyny. Míchadlo nebylo demontováno ani chybně obsluhováno. Opravy prováděl pouze pověřený odborný personál. K opravám byly používány pouze originální náhradní díly. 5. Bezpečnost Tento návod obsahuje všeobecné pokyny, které je nezbytné dodržovat při instalaci a obsluze a údržbě míchadla. Technici a další odborný personál / obsluha s příslušnou kvalifikací si tedy tento návod musí důkladně pročíst před instalací a uvedením do provozu. Návod musí být poté vždy k dispozici na místě instalace. Je nezbytné dodržovat nejen všeobecné bezpečnostní pokyny uvedené v této kapitole Bezpečnost, ale i všechny další konkrétní bezpečnostní pokyny uvedené v dalších kapitolách. 5.1 Označení bezpečnostních pokynů v této příručce V případě nedodržení bezpečnostních pokynů či jiných ustanovení uvedených v tomto návodu může dojít k újmě na zdraví a poškození míchadla. K označení bezpečnostních pokynů a dalších pokynů jsou použity následující symboly: Pokyn Jiné použití je zakázáno a je nepřípustné. Společnost neručí za škody vzniklé nesprávným používáním. V případě nedodržení těchto bezpečnostních pokynů může dojít k újmě na zdraví! Důsledkem nedodržení těchto bezpečnostních pokynů může být chybná funkce zařízení a k věcné škody! Pokyny a návody k ulehčení práce a zajištění bezpečné obsluhy Informace uvedené na míchadle musí být vždy udržovány v dobře čitelném stavu. 5.2 Kvalifikace a školení personálu Personál zodpovědný za obsluhu, údržbu, kontroly a montáž musí mít pro tyto úkoly řádnou kvalifikaci. Oblasti zodpovědnosti, úrovně kompetencí a dozor personálu musí být přesně definovány ze strany osoby zodpovědné za provoz. Jestliže personál postrádá nezbytné znalosti, je nutné jej zaškolit a dát mu příslušnou instruktáž. Osoba zodpovědná za provoz je povinna zajistit, aby obsah tohoto návodu byl srozumitelný pro personál. 5.3 Nebezpečí při nedodržení bezpečnostních pokynů Nedodržení bezpečnostních pokynů může mít nebezpečné následky pro personál, životní prostředí a čerpadla. Nedodržení bezpečnostních pokynů může vést ke ztrátě veškerých nároků na náhradu škody. Nedodržení bezpečnostních pokynů může vést k tomuto ohrožení: selhání důležitých funkcí míchadla / zařízení selhání předepsaných metod údržby újma na zdraví v důsledku elektrických, mechanických a chemických vlivů škody na životním prostředí v důsledku úniku zdraví škodlivých látek 5.4 Práce s vědomím bezpečnosti Bezpečnostní pokyny uvedené v tomto návodu je třeba dodržovat stejně jako zákonné předpisy k ochraně zdraví a k bezpečnosti na pracovišti, včetně pokynů k obsluze a bezpečnosti osoby zodpovědné za provoz. 5.5 Bezpečnostní pokyny pro osobu zodpovědnou za provoz / uživatele Nebezpečné horké nebo studené části míchadla je třeba chránit, aby nedocházelo k nechtěnému styku s nimi. Je třeba vyloučit ohrožení v důsledku elektrické energie (podrobnosti naleznete např. v předpisech Svazu německých elektrotechniků VDE a místních poskytovatelů el. energie). 5.6 Bezpečnostní pokyny ke kontrolním a montážním pracím a pracím údržby Osoba zodpovědná za provoz musí zajistit, aby všechny práce v rámci instalace, údržby a kontrol prováděl odborný personál, který byl zaškolen pročtením těchto návodů. Veškeré práce na míchadle se mohou provádět pouze při jeho vypnutém stavu. Všechna bezpečnostní a ochranná zařízení je třeba opět uvést do provozu ihned po ukončení prací. Elektrické přípojky smí pokládat pouze kvalifikovaný personál! V žádném případě neotvírejte míchadlo! Opravy smí provádět pouze pověřený a kvalifikovaný personál! Při dávkování nebezpečných látek dodržujte bezpodmínečně příslušné bezpečností datové listy! V případě potřeby mějte ochranný oděv (rukavice a ochranné brýle)! 5.7 Přestavba vlastními silami a povolené náhradní díly Úpravy nebo změny na míchadle jsou povoleny pouze se souhlasem výrobce. K použití jsou bezpečné originální náhradní díly a příslušenství schválené výrobcem. V případě použití neoriginálních náhradních dílů zanikají záruční nároky. 5.8 Nesprávná obsluha Bezpečná obsluha dodaného míchadla je zaručena pouze v případě používání tohoto zásobníku v souladu s kapitolou 6.2 Technické údaje. V žádném případě nesmí dojít k překročení uvedených mezních hodnot. 5

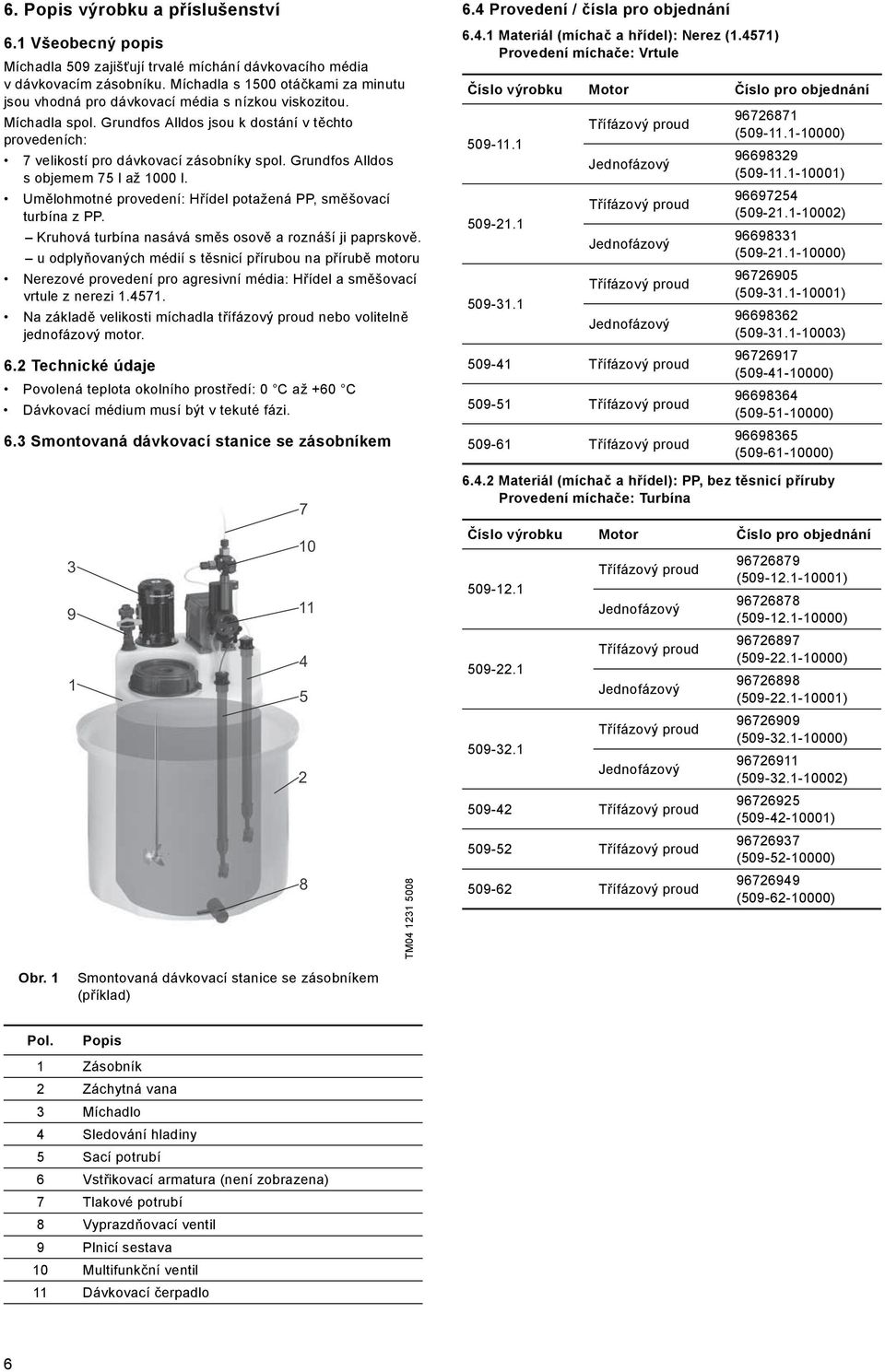

6 6. Popis výrobku a příslušenství 6.1 Všeobecný popis Míchadla 509 zajišťují trvalé míchání dávkovacího média v dávkovacím zásobníku. Míchadla s 1500 otáčkami za minutu jsou vhodná pro dávkovací média s nízkou viskozitou. Míchadla spol. jsou k dostání v těchto provedeních: 7 velikostí pro dávkovací zásobníky spol. s objemem 75 l až 1000 l. Umělohmotné provedení: Hřídel potažená PP, směšovací turbína z PP. Kruhová turbína nasává směs osově a roznáší ji paprskově. u odplyňovaných médií s těsnicí přírubou na přírubě motoru Nerezové provedení pro agresivní média: Hřídel a směšovací vrtule z nerezi Na základě velikosti míchadla třífázový proud nebo volitelně jednofázový motor. 6.2 Technické údaje Povolená teplota okolního prostředí: 0 C až +60 C Dávkovací médium musí být v tekuté fázi. 6.3 Smontovaná dávkovací stanice se zásobníkem 6.4 Provedení / čísla pro objednání Materiál (míchač a hřídel): Nerez (1.4571) Provedení míchače: Vrtule Číslo výrobku Motor Číslo pro objednání ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) Materiál (míchač a hřídel): PP, bez těsnicí příruby Provedení míchače: Turbína Číslo výrobku Motor Číslo pro objednání ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 8 TM ( ) Obr. 1 Smontovaná dávkovací stanice se zásobníkem (příklad) Pol. Popis 1 Zásobník 2 Záchytná vana 3 Míchadlo 4 Sledování hladiny 5 Sací potrubí 6 Vstřikovací armatura (není zobrazena) 7 Tlakové potrubí 8 Vyprazdňovací ventil 9 Plnicí sestava 10 Multifunkční ventil 11 Dávkovací čerpadlo 6

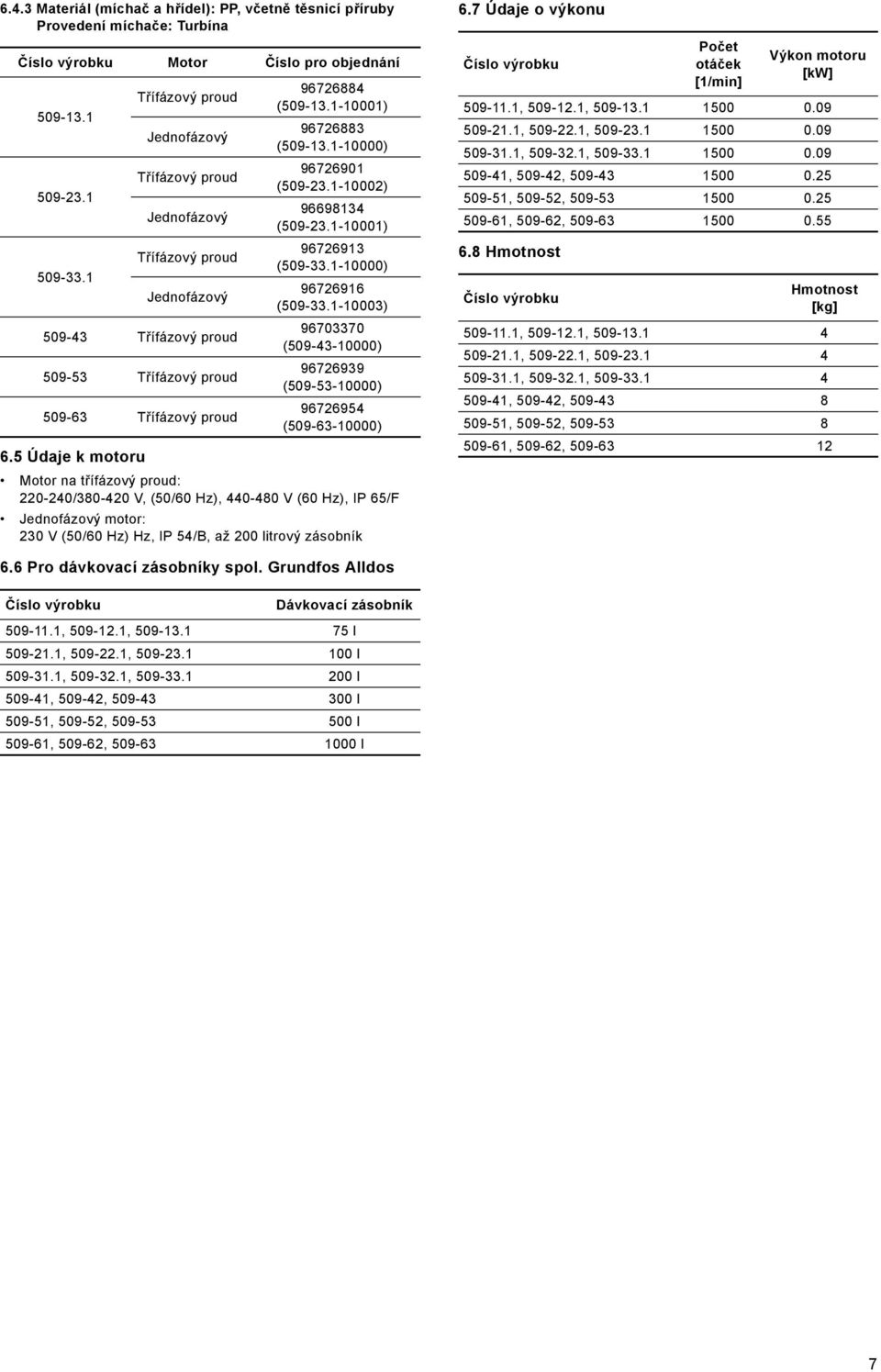

7 6.4.3 Materiál (míchač a hřídel): PP, včetně těsnicí příruby Provedení míchače: Turbína Číslo výrobku Motor Číslo pro objednání Údaje k motoru ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) Motor na třífázový proud: / V, (50/60 Hz), V (60 Hz), IP 65/F motor: 230 V (50/60 Hz) Hz, IP 54/B, až 200 litrový zásobník 6.7 Údaje o výkonu Číslo výrobku 6.8 Hmotnost Počet otáček [1/min] Výkon motoru [kw] , , , , , , , , , , , , Číslo výrobku Hmotnost [kg] , , , , , , , , , , , , Pro dávkovací zásobníky spol. Číslo výrobku Dávkovací zásobník , , l , , l , , l , , l , , l , , l 7

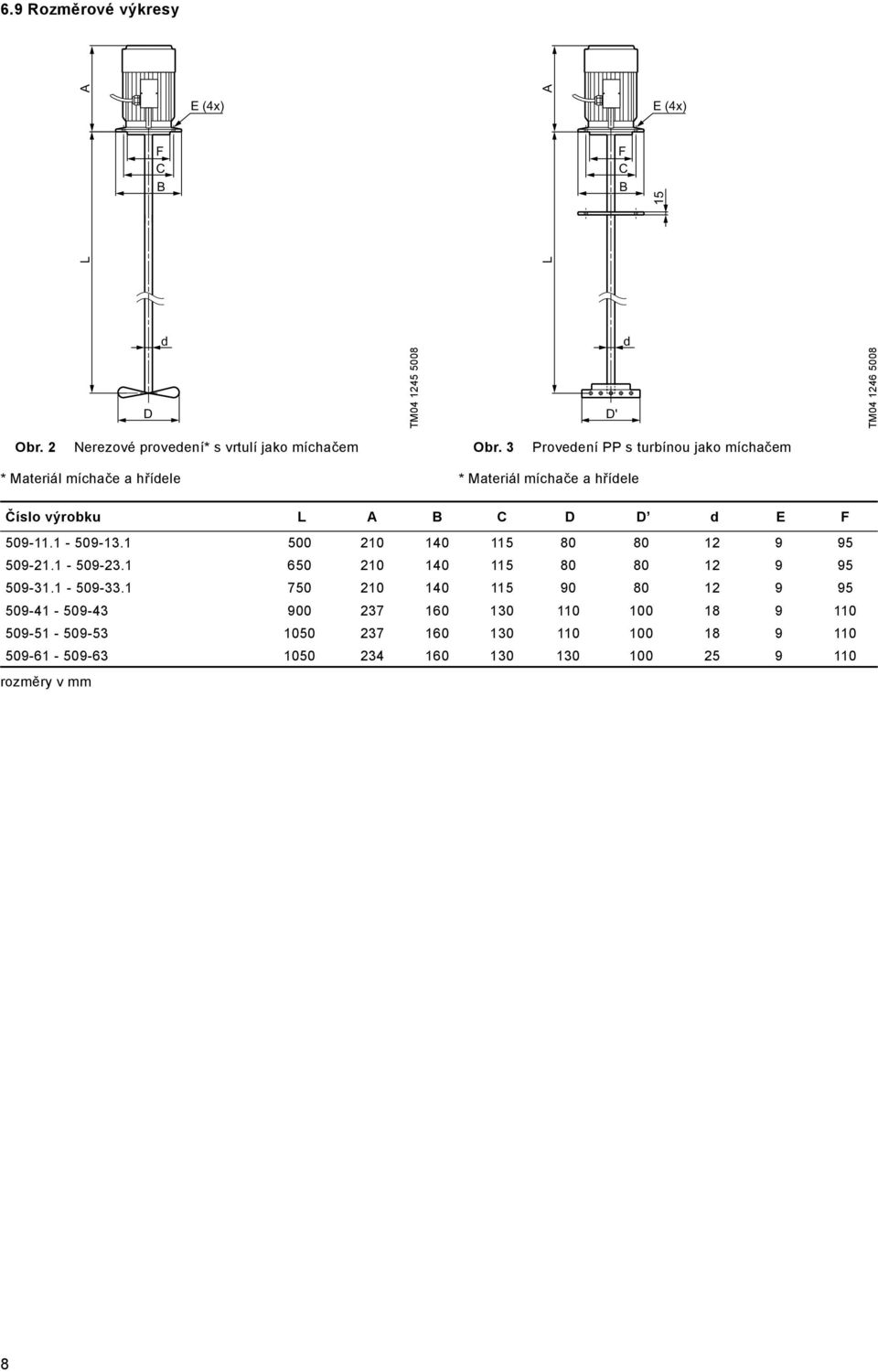

8 6.9 Rozměrové výkresy A E (4x) F C B L A E (4x) F C B 15 L D d TM D' d TM Obr. 2 Nerezové provedení* s vrtulí jako míchačem Obr. 3 Provedení PP s turbínou jako míchačem * Materiál míchače a hřídele * Materiál míchače a hřídele Číslo výrobku L A B C D D d E F rozměry v mm 8

9 7. Přeprava a skladování Zabraňte házení míchadlem 509 nebo jeho pádu. Chraňte zejména hřídel míchače a samotný míchač před nárazy, údery a zpříčení. Nedržte ani nepřevážejte míchadlo na hřídeli nebo na samotném míchači! Nepoužívejte ochranné balení jako přepravní balení. c 7.1 Vybalení Ihned po obdržení míchadla zkontrolujte, zda zvenčí nevykazuje známky poškození při přepravě. Ponechejte si balení k pozdějšímu skladování nebo zaslání zpět nebo je zlikvidujte v souladu s místními předpisy. Po vybalení míchadla proveďte co nejdříve jeho montáž. 7.2 Skladování Uchovávejte míchadlo na suchém a chladném místě. 8. Instalace 8.1 Všeobecné pokyny Montáž míchadla smí provádět pouze odborný personál. b a d TM Chraňte zejména hřídel míchače a samotný míchač před nárazy, údery a zpříčení. Hřídel míchače se nesmí při zavádění do zásobníku zatížit váhou náhonu. Nedržte ani nepřevážejte míchadlo na hřídeli nebo na samotném míchači! Minimální odstupová vzdálenost od dna zásobníku: 100 mm. Míchadlo se nesmí vyrovnávat na střed zásobníku. 8.2 Požadavky na místo instalace míchadla, sací potrubí a spínač hladiny Montážní plochy (víko dávkovacího zásobníku nebo příčníky) se musí co nejméně otřásat. Hřídel míchače a samotný míchač nesmí nikdy narazit do zásobníku. Míchadlo se nesmí vyrovnávat na střed zásobníku. Míchač nesmí být osazen příliš blízko dna zásobníku a nesmí běžet na sucho. K dodržování požadavků na montáž jsou doporučeny následující rozměry a směrné hodnoty: Číslo výrobku a b c d Obr. 4 Pol. a b c d 8.3 Montáž Montážní schéma Popis minimální odstupová vzdálenost míchače od dna zásobníku minimální odstupová vzdálenost spínače hladiny nad míchačem doporučená odstupová vzdálenost míchadla od středu zásobníku minimální odstupová sacího potrubí od dna zásobníku 1. Nainstalujte míchadlo svisle pomocí čtyř šroubů na vhodný dávkovací zásobník 502. Vyvarujte se vzpříčení hřídele míchače při zavádění do zásobníku nebo jejímu zatížení váhou náhonu. 2. Po montáži zkontrolujte, zda hřídel míchače a samotný míchač nikde nenaráží na zásobník. 3. Před uvedením sledování hladiny do provozu je vybavte spínačem hladiny. Minimální odstupová vzdálenost spínače hladiny od míchače: dvojnásobek průměru míchače ( D popř. D ) nad míchačem (viz obr. 4) (nerez) (PP) (nerez) (PP) (nerez) (PP) (nerez) (PP) rozměry v mm 9

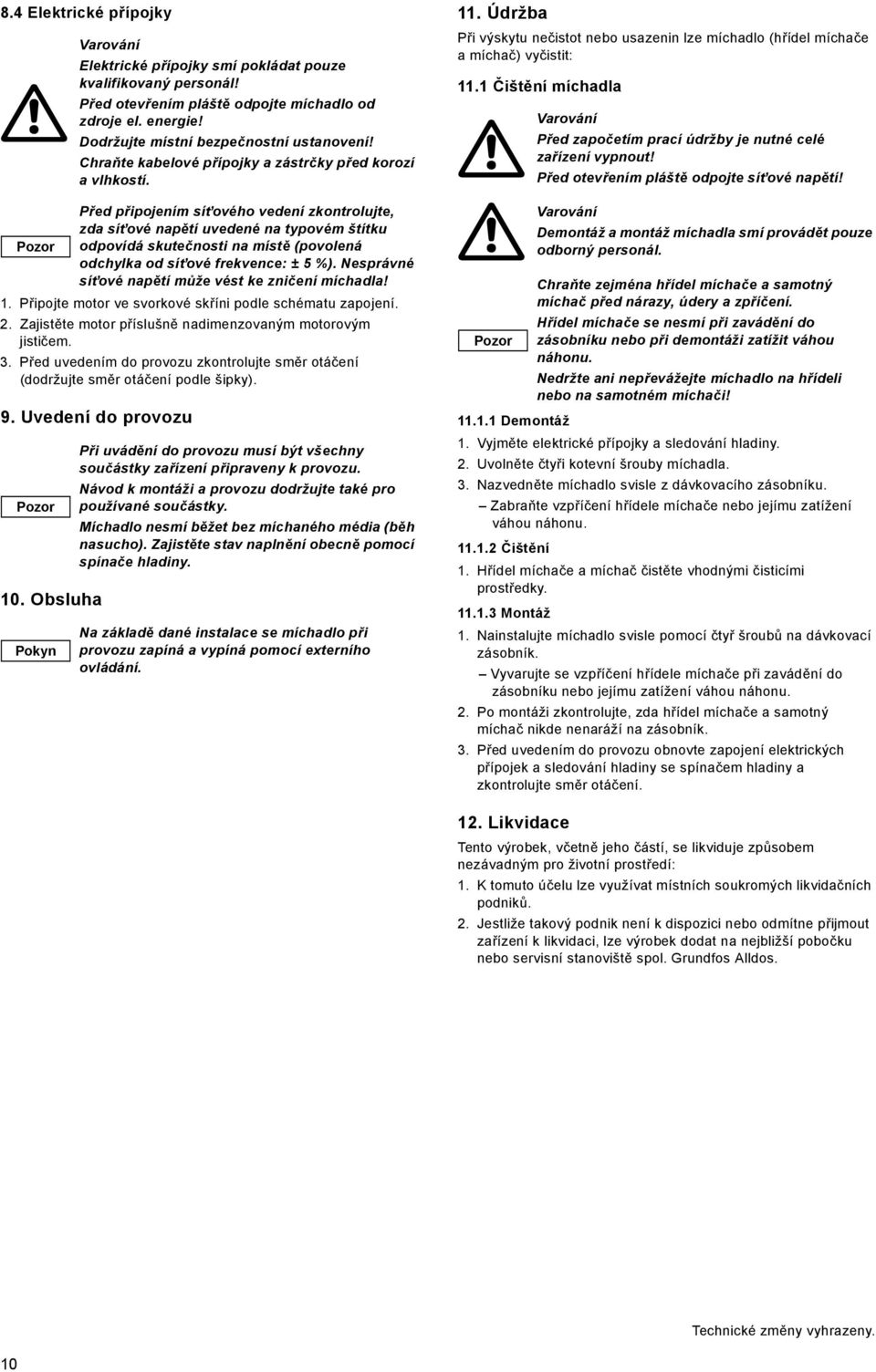

10 8.4 Elektrické přípojky 1. Připojte motor ve svorkové skříni podle schématu zapojení. 2. Zajistěte motor příslušně nadimenzovaným motorovým jističem. 3. Před uvedením do provozu zkontrolujte směr otáčení (dodržujte směr otáčení podle šipky). 9. Uvedení do provozu 10. Obsluha Pokyn Elektrické přípojky smí pokládat pouze kvalifikovaný personál! Před otevřením pláště odpojte míchadlo od zdroje el. energie! Dodržujte místní bezpečnostní ustanovení! Chraňte kabelové přípojky a zástrčky před korozí a vlhkostí. Před připojením síťového vedení zkontrolujte, zda síťové napětí uvedené na typovém štítku odpovídá skutečnosti na místě (povolená odchylka od síťové frekvence: ± 5 %). Nesprávné síťové napětí může vést ke zničení míchadla! Při uvádění do provozu musí být všechny součástky zařízení připraveny k provozu. Návod k montáži a provozu dodržujte také pro používané součástky. Míchadlo nesmí běžet bez míchaného média (běh nasucho). Zajistěte stav naplnění obecně pomocí spínače hladiny. Na základě dané instalace se míchadlo při provozu zapíná a vypíná pomocí externího ovládání. 11. Údržba Při výskytu nečistot nebo usazenin lze míchadlo (hřídel míchače a míchač) vyčistit: 11.1 Čištění míchadla Před započetím prací údržby je nutné celé zařízení vypnout! Před otevřením pláště odpojte síťové napětí! Demontáž a montáž míchadla smí provádět pouze odborný personál. Chraňte zejména hřídel míchače a samotný míchač před nárazy, údery a zpříčení. Hřídel míchače se nesmí při zavádění do zásobníku nebo při demontáži zatížit váhou náhonu. Nedržte ani nepřevážejte míchadlo na hřídeli nebo na samotném míchači! Demontáž 1. Vyjměte elektrické přípojky a sledování hladiny. 2. Uvolněte čtyři kotevní šrouby míchadla. 3. Nazvedněte míchadlo svisle z dávkovacího zásobníku. Zabraňte vzpříčení hřídele míchače nebo jejímu zatížení váhou náhonu Čištění 1. Hřídel míchače a míchač čistěte vhodnými čisticími prostředky Montáž 1. Nainstalujte míchadlo svisle pomocí čtyř šroubů na dávkovací zásobník. Vyvarujte se vzpříčení hřídele míchače při zavádění do zásobníku nebo jejímu zatížení váhou náhonu. 2. Po montáži zkontrolujte, zda hřídel míchače a samotný míchač nikde nenaráží na zásobník. 3. Před uvedením do provozu obnovte zapojení elektrických přípojek a sledování hladiny se spínačem hladiny a zkontrolujte směr otáčení. 12. Likvidace Tento výrobek, včetně jeho částí, se likviduje způsobem nezávadným pro životní prostředí: 1. K tomuto účelu lze využívat místních soukromých likvidačních podniků. 2. Jestliže takový podnik není k dispozici nebo odmítne přijmout zařízení k likvidaci, lze výrobek dodat na nejbližší pobočku nebo servisní stanoviště spol.. Technické změny vyhrazeny. 10

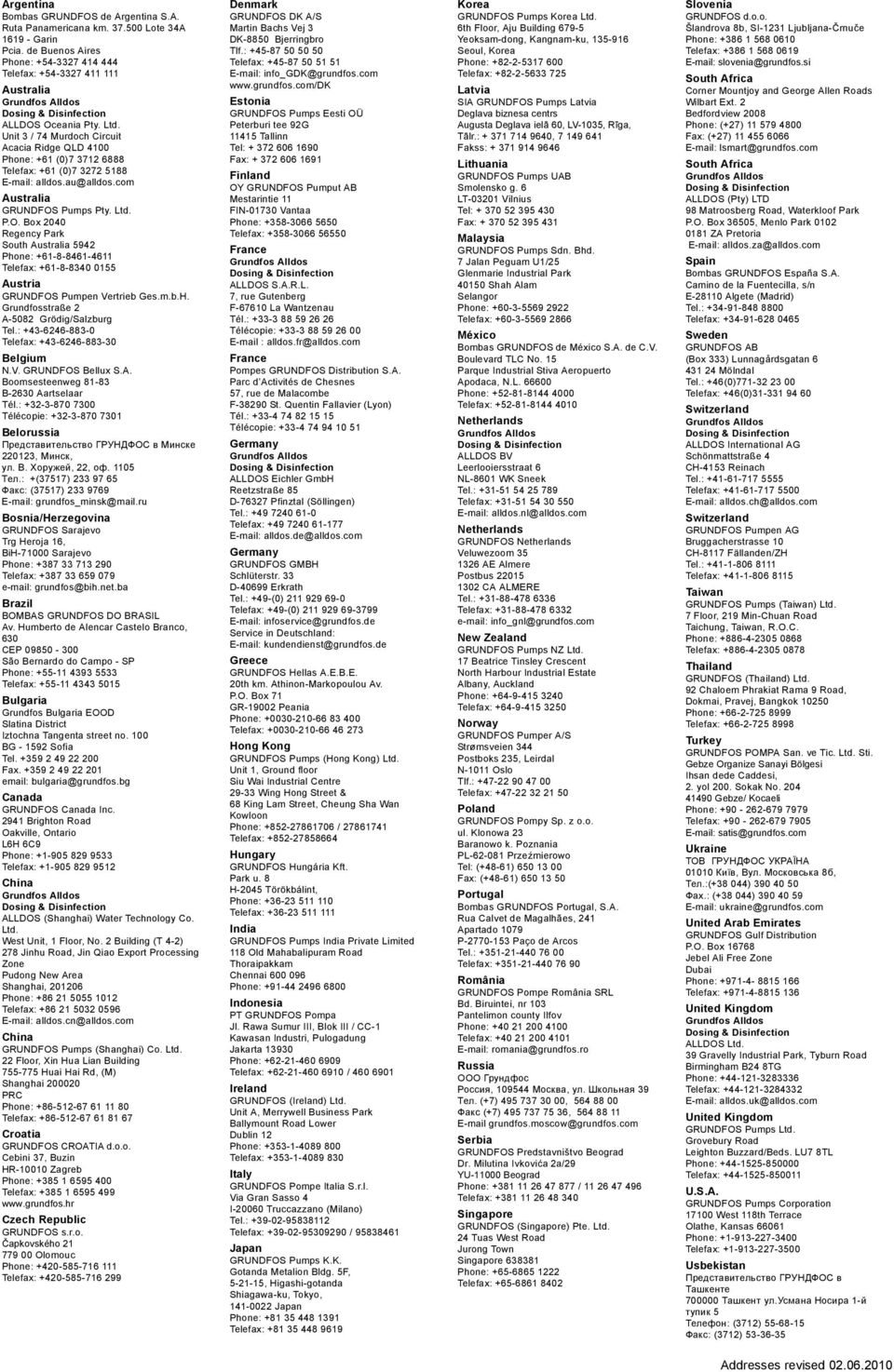

11 Argentina Bombas GRUNDFOS de Argentina S.A. Ruta Panamericana km Lote 34A Garin Pcia. de Buenos Aires Phone: Telefax: Australia ALLDOS Oceania Pty. Ltd. Unit 3 / 74 Murdoch Circuit Acacia Ridge QLD 4100 Phone: +61 (0) Telefax: +61 (0) alldos.au@alldos.com Australia GRUNDFOS Pumps Pty. Ltd. P.O. Box 2040 Regency Park South Australia 5942 Phone: Telefax: Austria GRUNDFOS Pumpen Vertrieb Ges.m.b.H. Grundfosstraße 2 A-5082 Grödig/Salzburg Tel.: Telefax: Belgium N.V. GRUNDFOS Bellux S.A. Boomsesteenweg B-2630 Aartselaar Tél.: Télécopie: Belorussia Представительство ГРУНДФОС в Минске , Минск, ул. В. Хоружей, 22, оф Тел.: +(37517) Факс: (37517) grundfos_minsk@mail.ru Bosnia/Herzegovina GRUNDFOS Sarajevo Trg Heroja 16, BiH Sarajevo Phone: Telefax: grundfos@bih.net.ba Brazil BOMBAS GRUNDFOS DO BRASIL Av. Humberto de Alencar Castelo Branco, 630 CEP São Bernardo do Campo - SP Phone: Telefax: Bulgaria Grundfos Bulgaria EOOD Slatina District Iztochna Tangenta street no. 100 BG Sofia Tel Fax bulgaria@grundfos.bg Canada GRUNDFOS Canada Inc Brighton Road Oakville, Ontario L6H 6C9 Phone: Telefax: China ALLDOS (Shanghai) Water Technology Co. Ltd. West Unit, 1 Floor, No. 2 Building (T 4-2) 278 Jinhu Road, Jin Qiao Export Processing Zone Pudong New Area Shanghai, Phone: Telefax: alldos.cn@alldos.com China GRUNDFOS Pumps (Shanghai) Co. Ltd. 22 Floor, Xin Hua Lian Building Huai Hai Rd, (M) Shanghai PRC Phone: Telefax: Croatia GRUNDFOS CROATIA d.o.o. Cebini 37, Buzin HR Zagreb Phone: Telefax: Czech Republic GRUNDFOS s.r.o. Čapkovského Olomouc Phone: Telefax: Denmark GRUNDFOS DK A/S Martin Bachs Vej 3 DK-8850 Bjerringbro Tlf.: Telefax: info_gdk@grundfos.com Estonia GRUNDFOS Pumps Eesti OÜ Peterburi tee 92G Tallinn Tel: Fax: Finland OY GRUNDFOS Pumput AB Mestarintie 11 FIN Vantaa Phone: Telefax: France ALLDOS S.A.R.L. 7, rue Gutenberg F La Wantzenau Tél.: Télécopie: alldos.fr@alldos.com France Pompes GRUNDFOS Distribution S.A. Parc d Activités de Chesnes 57, rue de Malacombe F St. Quentin Fallavier (Lyon) Tél.: Télécopie: Germany ALLDOS Eichler GmbH Reetzstraße 85 D Pfinztal (Söllingen) Tel.: Telefax: alldos.de@alldos.com Germany GRUNDFOS GMBH Schlüterstr. 33 D Erkrath Tel.: +49-(0) Telefax: +49-(0) infoservice@grundfos.de Service in Deutschland: kundendienst@grundfos.de Greece GRUNDFOS Hellas A.E.B.E. 20th km. Athinon-Markopoulou Av. P.O. Box 71 GR Peania Phone: Telefax: Hong Kong GRUNDFOS Pumps (Hong Kong) Ltd. Unit 1, Ground floor Siu Wai Industrial Centre Wing Hong Street & 68 King Lam Street, Cheung Sha Wan Kowloon Phone: / Telefax: Hungary GRUNDFOS Hungária Kft. Park u. 8 H-2045 Törökbálint, Phone: Telefax: India GRUNDFOS Pumps India Private Limited 118 Old Mahabalipuram Road Thoraipakkam Chennai Phone: Indonesia PT GRUNDFOS Pompa Jl. Rawa Sumur III, Blok III / CC-1 Kawasan Industri, Pulogadung Jakarta Phone: Telefax: / Ireland GRUNDFOS (Ireland) Ltd. Unit A, Merrywell Business Park Ballymount Road Lower Dublin 12 Phone: Telefax: Italy GRUNDFOS Pompe Italia S.r.l. Via Gran Sasso 4 I Truccazzano (Milano) Tel.: Telefax: / Japan GRUNDFOS Pumps K.K. Gotanda Metalion Bldg. 5F, , Higashi-gotanda Shiagawa-ku, Tokyo, Japan Phone: Telefax: Korea GRUNDFOS Pumps Korea Ltd. 6th Floor, Aju Building Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone: Telefax: Latvia SIA GRUNDFOS Pumps Latvia Deglava biznesa centrs Augusta Deglava ielā 60, LV-1035, Rīga, Tālr.: , Fakss: Lithuania GRUNDFOS Pumps UAB Smolensko g. 6 LT Vilnius Tel: Fax: Malaysia GRUNDFOS Pumps Sdn. Bhd. 7 Jalan Peguam U1/25 Glenmarie Industrial Park Shah Alam Selangor Phone: Telefax: México Bombas GRUNDFOS de México S.A. de C.V. Boulevard TLC No. 15 Parque Industrial Stiva Aeropuerto Apodaca, N.L Phone: Telefax: Netherlands ALLDOS BV Leerlooiersstraat 6 NL-8601 WK Sneek Tel.: Telefax: alldos.nl@alldos.com Netherlands GRUNDFOS Netherlands Veluwezoom AE Almere Postbus CA ALMERE Tel.: Telefax: info_gnl@grundfos.com New Zealand GRUNDFOS Pumps NZ Ltd. 17 Beatrice Tinsley Crescent North Harbour Industrial Estate Albany, Auckland Phone: Telefax: Norway GRUNDFOS Pumper A/S Strømsveien 344 Postboks 235, Leirdal N-1011 Oslo Tlf.: Telefax: Poland GRUNDFOS Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania PL Przeźmierowo Tel: (+48-61) Fax: (+48-61) Portugal Bombas GRUNDFOS Portugal, S.A. Rua Calvet de Magalhães, 241 Apartado 1079 P Paço de Arcos Tel.: Telefax: România GRUNDFOS Pompe România SRL Bd. Biruintei, nr 103 Pantelimon county Ilfov Phone: Telefax: romania@grundfos.ro Russia ООО Грундфос Россия, Москва, ул. Школьная 39 Тел. (+7) , Факс (+7) , grundfos.moscow@grundfos.com Serbia GRUNDFOS Predstavništvo Beograd Dr. Milutina Ivkovića 2a/29 YU Beograd Phone: / Telefax: Singapore GRUNDFOS (Singapore) Pte. Ltd. 24 Tuas West Road Jurong Town Singapore Phone: Telefax: Slovenia GRUNDFOS d.o.o. Šlandrova 8b, SI-1231 Ljubljana-Črnuče Phone: Telefax: slovenia@grundfos.si South Africa Corner Mountjoy and George Allen Roads Wilbart Ext. 2 Bedfordview 2008 Phone: (+27) Fax: (+27) lsmart@grundfos.com South Africa ALLDOS (Pty) LTD 98 Matroosberg Road, Waterkloof Park P.O. Box 36505, Menlo Park ZA Pretoria alldos.za@alldos.com Spain Bombas GRUNDFOS España S.A. Camino de la Fuentecilla, s/n E Algete (Madrid) Tel.: Telefax: Sweden GRUNDFOS AB (Box 333) Lunnagårdsgatan Mölndal Tel.: +46(0) Telefax: +46(0) Switzerland ALLDOS International AG Schönmattstraße 4 CH-4153 Reinach Tel.: Telefax: alldos.ch@alldos.com Switzerland GRUNDFOS Pumpen AG Bruggacherstrasse 10 CH-8117 Fällanden/ZH Tel.: Telefax: Taiwan GRUNDFOS Pumps (Taiwan) Ltd. 7 Floor, 219 Min-Chuan Road Taichung, Taiwan, R.O.C. Phone: Telefax: Thailand GRUNDFOS (Thailand) Ltd. 92 Chaloem Phrakiat Rama 9 Road, Dokmai, Pravej, Bangkok Phone: Telefax: Turkey GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Gebze Organize Sanayi Bölgesi Ihsan dede Caddesi, 2. yol 200. Sokak No Gebze/ Kocaeli Phone: Telefax: satis@grundfos.com Ukraine ТОВ ГРУНДФОС УКРАЇНА Київ, Вул. Московська 8б, Тел.:( ) Фах.: ( ) ukraine@grundfos.com United Arab Emirates GRUNDFOS Gulf Distribution P.O. Box Jebel Ali Free Zone Dubai Phone: Telefax: United Kingdom ALLDOS Ltd. 39 Gravelly Industrial Park, Tyburn Road Birmingham B24 8TG Phone: Telefax: alldos.uk@alldos.com United Kingdom GRUNDFOS Pumps Ltd. Grovebury Road Leighton Buzzard/Beds. LU7 8TL Phone: Telefax: U.S.A. GRUNDFOS Pumps Corporation West 118th Terrace Olathe, Kansas Phone: Telefax: Usbekistan Представительство ГРУНДФОС в Ташкенте Ташкент ул.усмана Носира 1-й тупик 5 Телефон: (3712) Факс: (3712) Addresses revised
