Rešení pro opracování težko obrobitelných materiálu používaných v leteckém a kosmickém prumyslu

Transkript

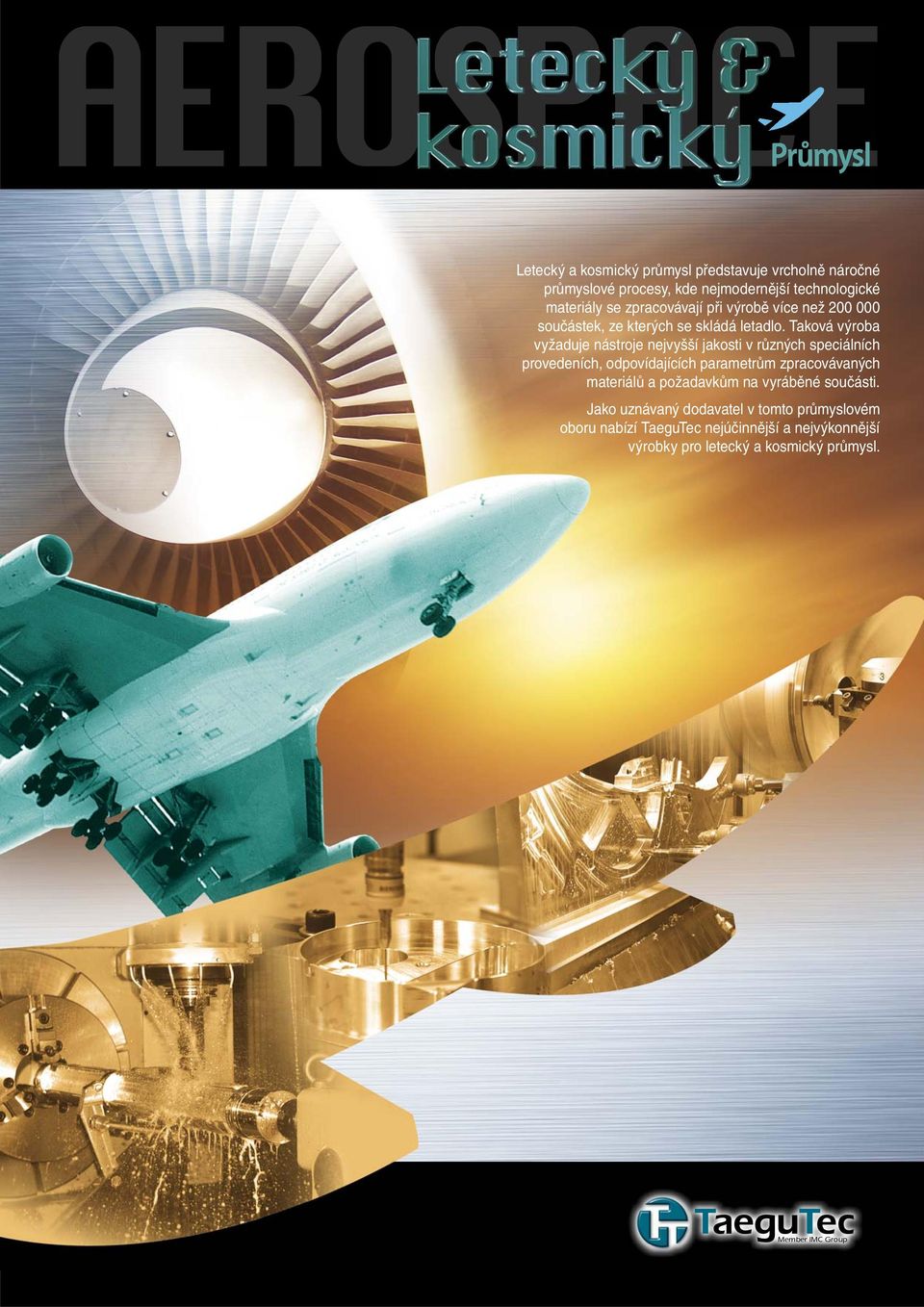

1 AEROSPACE Průmysl Průmysl Letecký a kosmický průmysl představuje vrcholně náročné průmyslové procesy, kde nejmodernější technologické materiály se zpracovávají při výrobě více než součástek, ze kterých se skládá letadlo. Taková výroba vyžaduje nástroje nejvyšší jakosti v různých speciálních provedeních, odpovídajících parametrům zpracovávaných materiálů a požadavkům na vyráběné součásti. Jako uznávaný dodavatel v tomto průmyslovém oboru nabízí TaeguTec nejúčinnější a nejvýkonnější výrobky pro letecký a kosmický průmysl. Member IMC Group

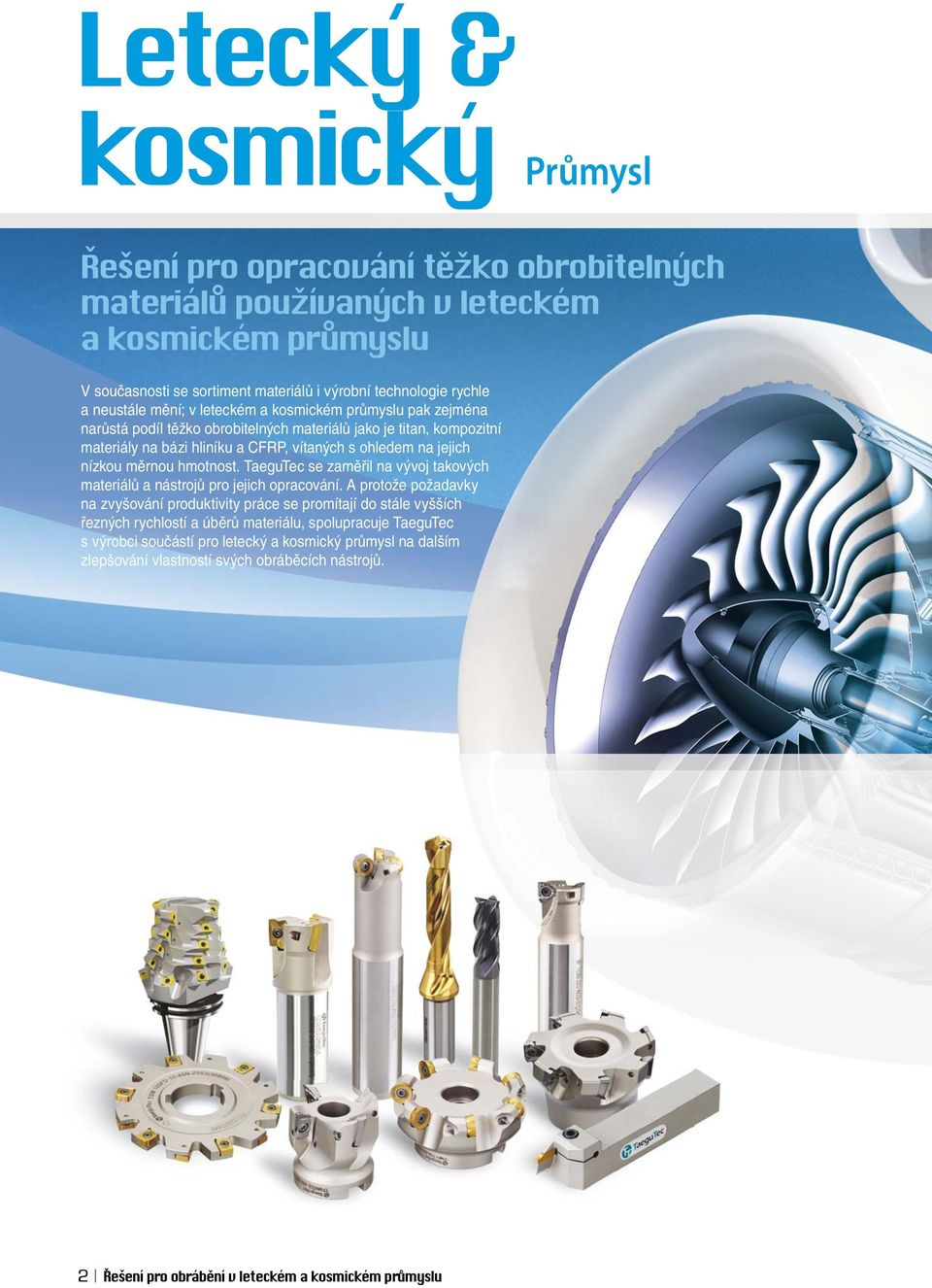

2 Letecký & kosmický Průmysl Rešení pro opracování težko obrobitelných materiálu používaných v leteckém a kosmickém prumyslu V současnosti se sortiment materiálů i výrobní technologie rychle a neustále mění; v leteckém a kosmickém průmyslu pak zejména narůstá podíl těžko obrobitelných materiálů jako je titan, kompozitní materiály na bázi hliníku a CFRP, vítaných s ohledem na jejich nízkou měrnou hmotnost. TaeguTec se zaměřil na vývoj takových materiálů a nástrojů pro jejich opracování. A protože požadavky na zvyšování produktivity práce se promítají do stále vyšších řezných rychlostí a úběrů materiálu, spolupracuje TaeguTec s výrobci součástí pro letecký a kosmický průmysl na dalším zlepšování vlastností svých obráběcích nástrojů. 2 Rešení pro obrábení v leteckém a kosmickém prumyslu

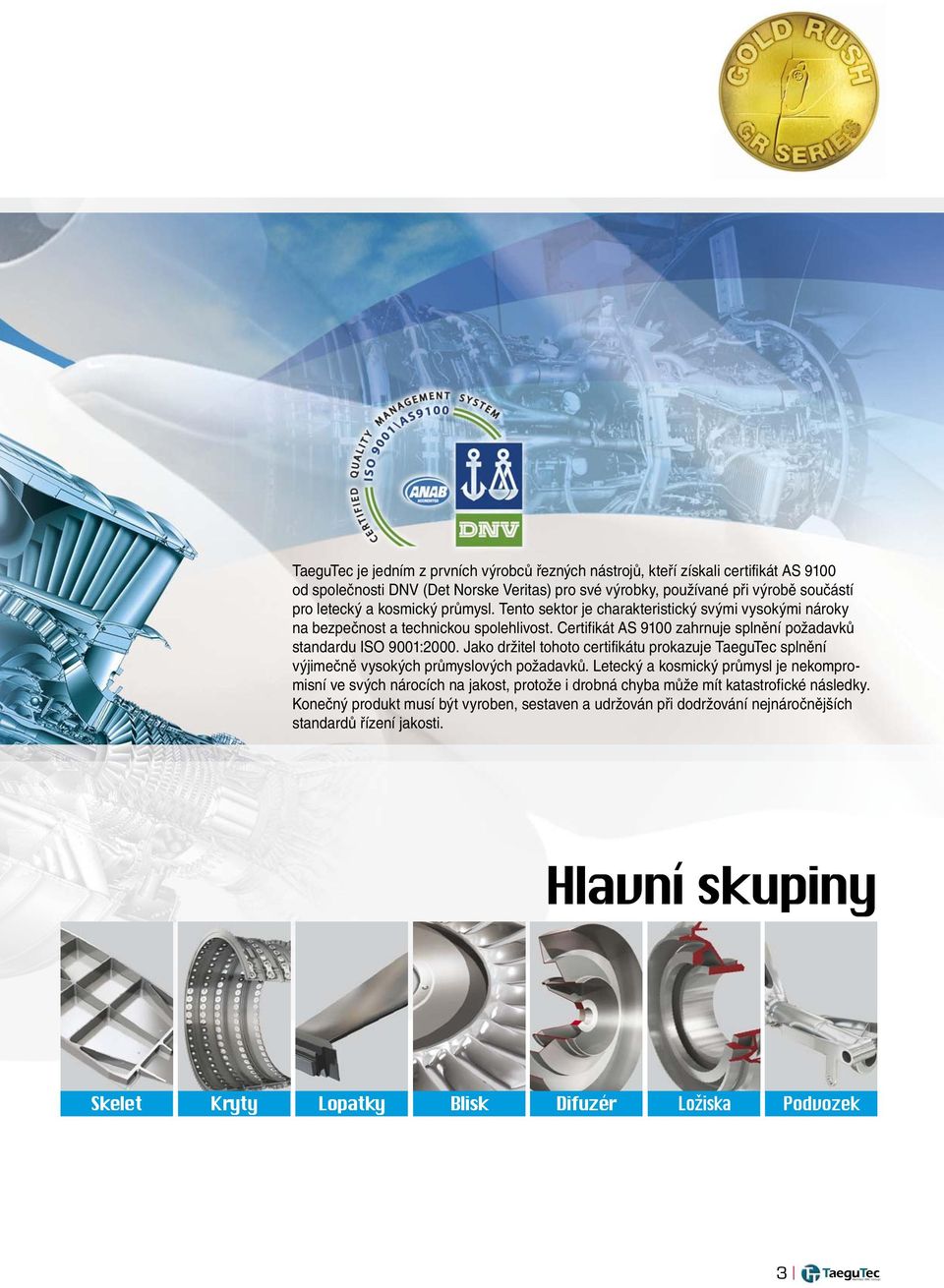

3 TaeguTec je jedním z prvních výrobců řezných nástrojů, kteří získali certifikát AS 9100 od společnosti DNV (Det Norske Veritas) pro své výrobky, používané při výrobě součástí pro letecký a kosmický průmysl. Tento sektor je charakteristický svými vysokými nároky na bezpečnost a technickou spolehlivost. Certifikát AS 9100 zahrnuje splnění požadavků standardu ISO 9001:2000. Jako držitel tohoto certifikátu prokazuje TaeguTec splnění výjimečně vysokých průmyslových požadavků. Letecký a kosmický průmysl je nekompromisní ve svých nárocích na jakost, protože i drobná chyba může mít katastrofické následky. Konečný produkt musí být vyroben, sestaven a udržován při dodržování nejnáročnějších standardů řízení jakosti. Hlavní skupiny Skelet Kryty Lopatky Blisk Difuzér Ložiska Podvozek 3

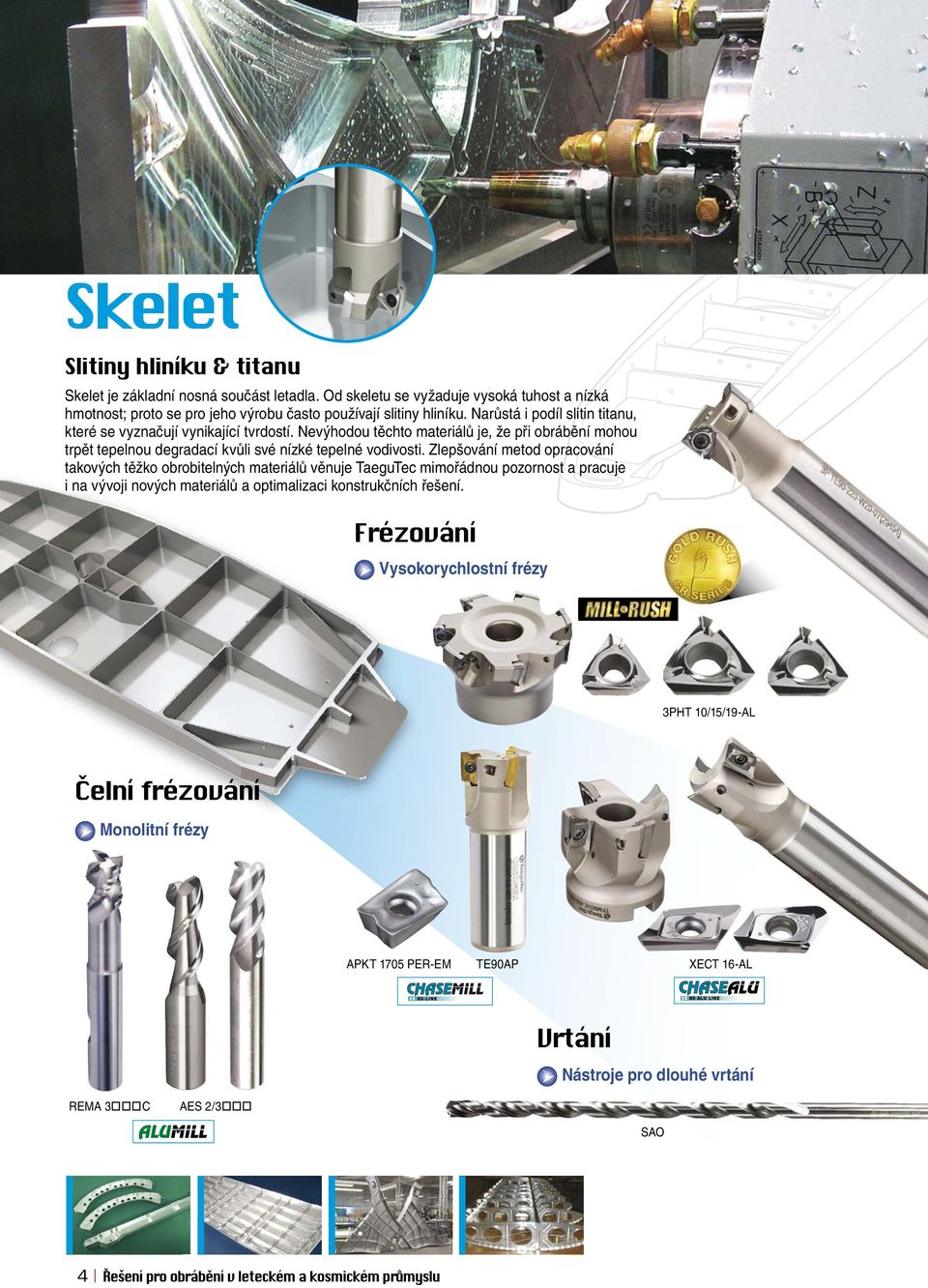

4 Skelet Slitiny hliníku & titanu Skelet je základní nosná součást letadla. Od skeletu se vyžaduje vysoká tuhost a nízká hmotnost; proto se pro jeho výrobu často používají slitiny hliníku. Narůstá i podíl slitin titanu, které se vyznačují vynikající tvrdostí. Nevýhodou těchto materiálů je, že při obrábění mohou trpět tepelnou degradací kvůli své nízké tepelné vodivosti. Zlepšování metod opracování takových těžko obrobitelných materiálů věnuje TaeguTec mimořádnou pozornost a pracuje i na vývoji nových materiálů a optimalizaci konstrukčních řešení. Frézování Vysokorychlostní frézy 3PHT 10/15/19-AL Celní frézování Monolitní frézy APKT 1705 PER-EM TE90AP XECT 16-AL Vrtání Nástroje pro dlouhé vrtání REMA 3 C AES 2/3 SAO 4 Rešení pro obrábení v leteckém a kosmickém prumyslu

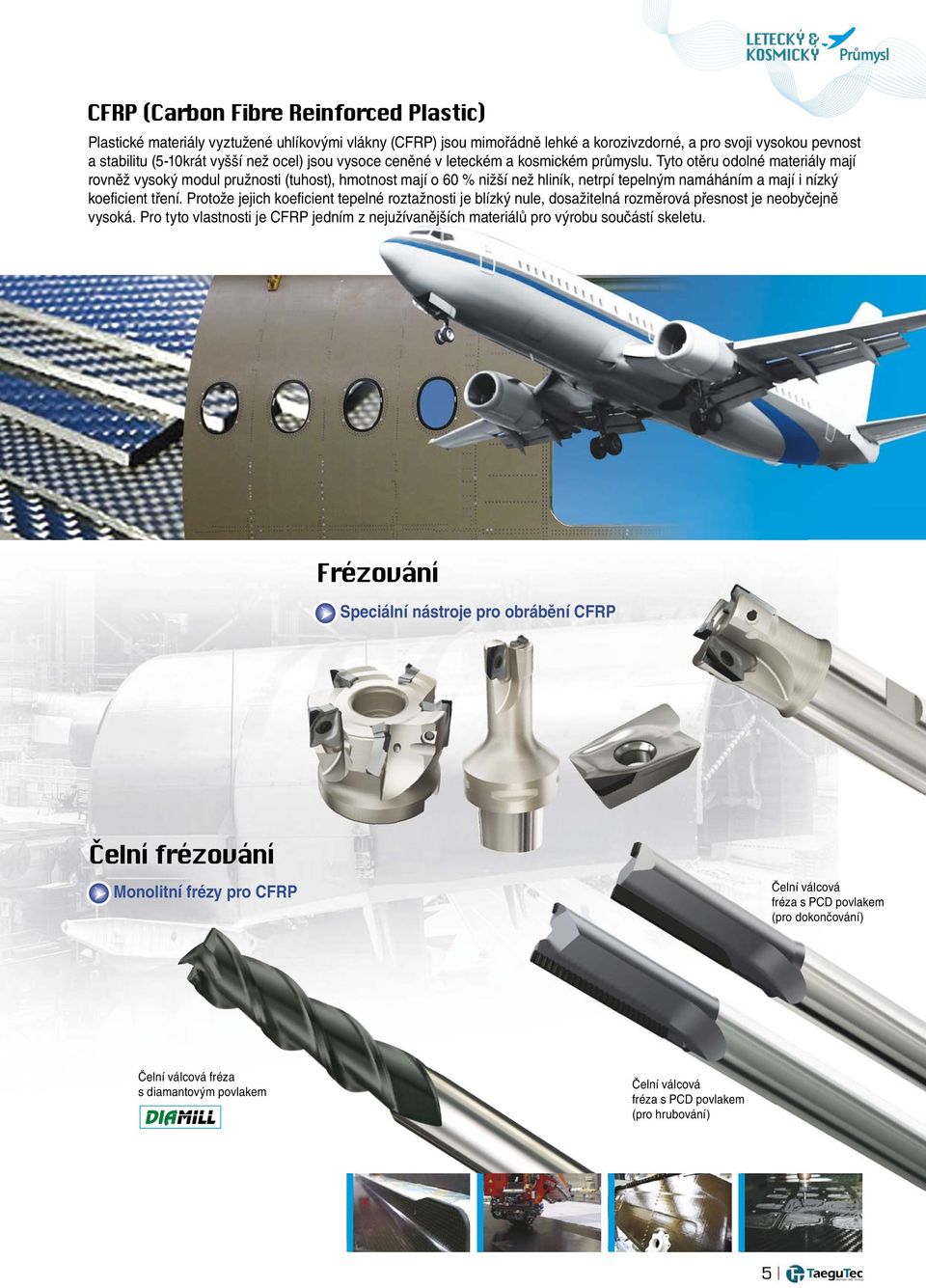

5 LETECKÝ & KOSMICKÝ Průmysl CFRP (Carbon Fibre Reinforced Plastic) Plastické materiály vyztužené uhlíkovými vlákny (CFRP) jsou mimořádně lehké a korozivzdorné, a pro svoji vysokou pevnost a stabilitu (5-10krát vyšší než ocel) jsou vysoce ceněné v leteckém a kosmickém průmyslu. Tyto otěru odolné materiály mají rovněž vysoký modul pružnosti (tuhost), hmotnost mají o 60 % nižší než hliník, netrpí tepelným namáháním a mají i nízký koeficient tření. Protože jejich koeficient tepelné roztažnosti je blízký nule, dosažitelná rozměrová přesnost je neobyčejně vysoká. Pro tyto vlastnosti je CFRP jedním z nejužívanějších materiálů pro výrobu součástí skeletu. Frézování Speciální nástroje pro obrábění CFRP Celní frézování Monolitní frézy pro CFRP Čelní válcová fréza s PCD povlakem (pro dokončování) Čelní válcová fréza s diamantovým povlakem Čelní válcová fréza s PCD povlakem (pro hrubování) 5

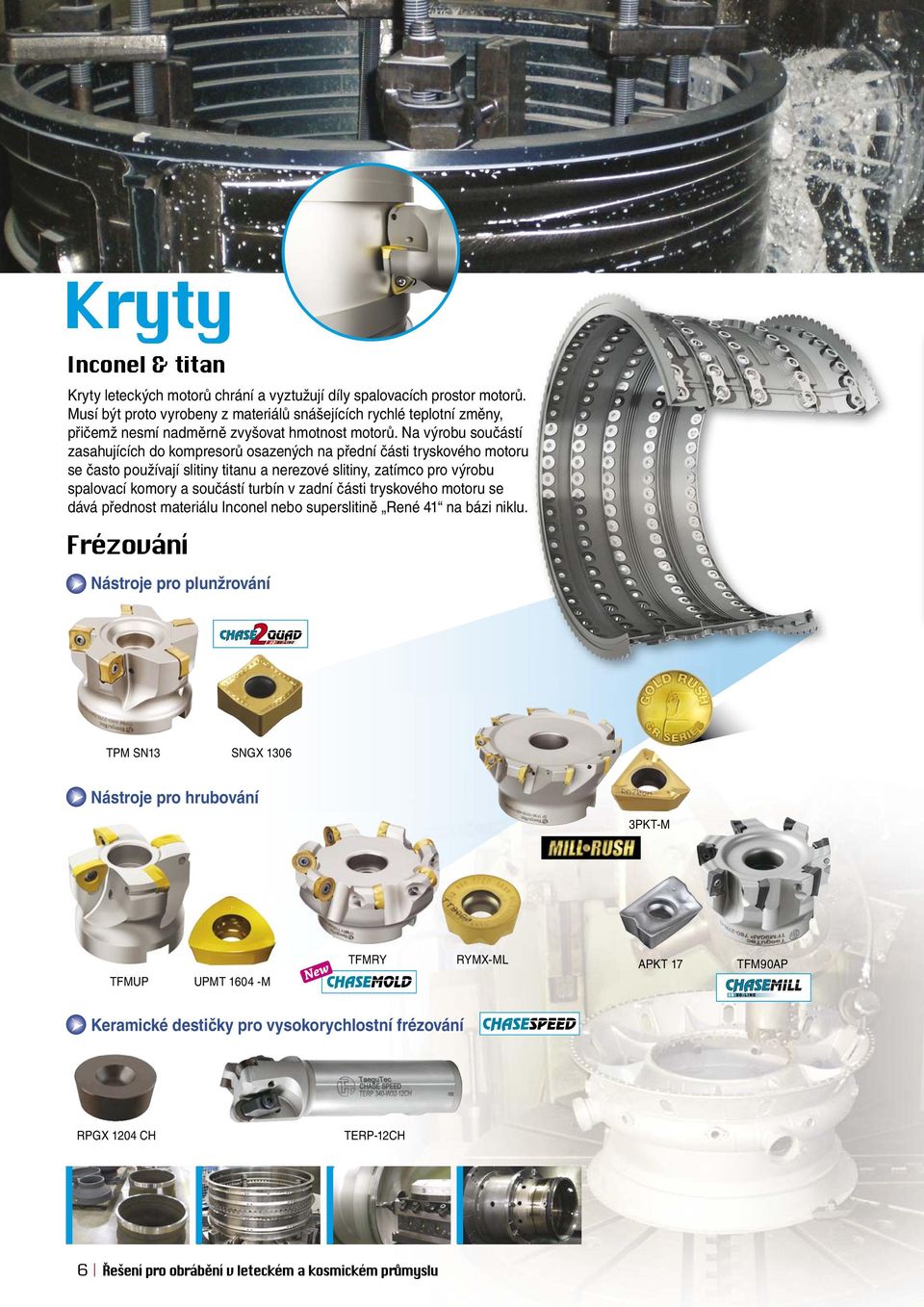

6 Kryty Inconel & titan Kryty leteckých motorů chrání a vyztužují díly spalovacích prostor motorů. Musí být proto vyrobeny z materiálů snášejících rychlé teplotní změny, přičemž nesmí nadměrně zvyšovat hmotnost motorů. Na výrobu součástí zasahujících do kompresorů osazených na přední části tryskového motoru se často používají slitiny titanu a nerezové slitiny, zatímco pro výrobu spalovací komory a součástí turbín v zadní části tryskového motoru se dává přednost materiálu Inconel nebo superslitině René 41 na bázi niklu. Frézování Nástroje pro plunžrování TPM SN13 SNGX 1306 Nástroje pro hrubování 3PKT-M TFMUP UPMT M TFMRY RYMX-ML APKT 17 TFM90AP Keramické destičky pro vysokorychlostní frézování RPGX 1204 CH TERP-12CH 6 Rešení pro obrábení v leteckém a kosmickém prumyslu

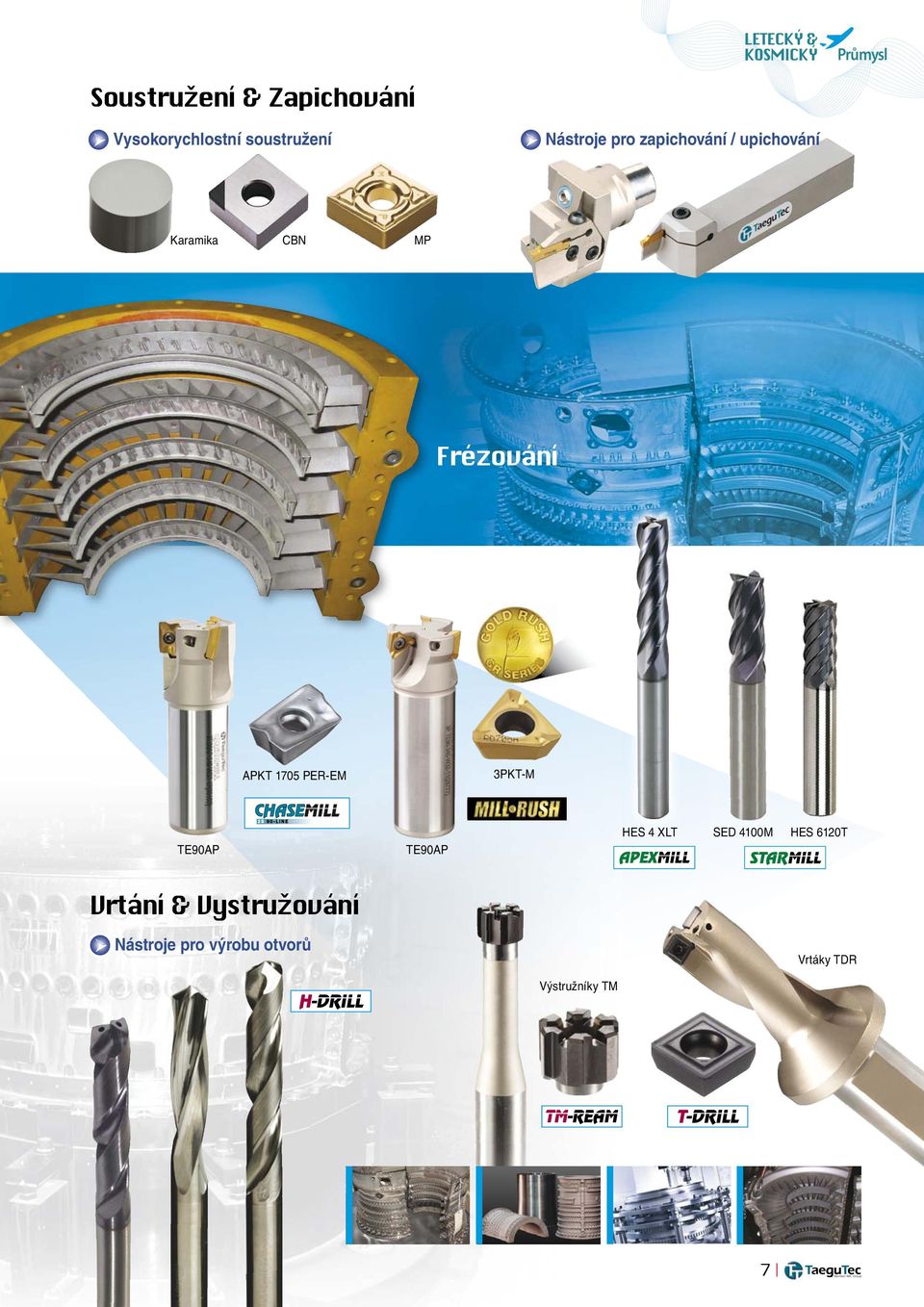

7 LETECKÝ & KOSMICKÝ Průmysl Soustružení & Zapichování Vysokorychlostní soustružení Nástroje pro zapichování / upichování Karamika CBN MP Frézování APKT 1705 PER-EM 3PKT-M TE90AP TE90AP HES 4 XLT SED 4100M HES 6120T Vrtání & Vystružování Nástroje pro výrobu otvorů Vrtáky TDR Výstružníky TM 7

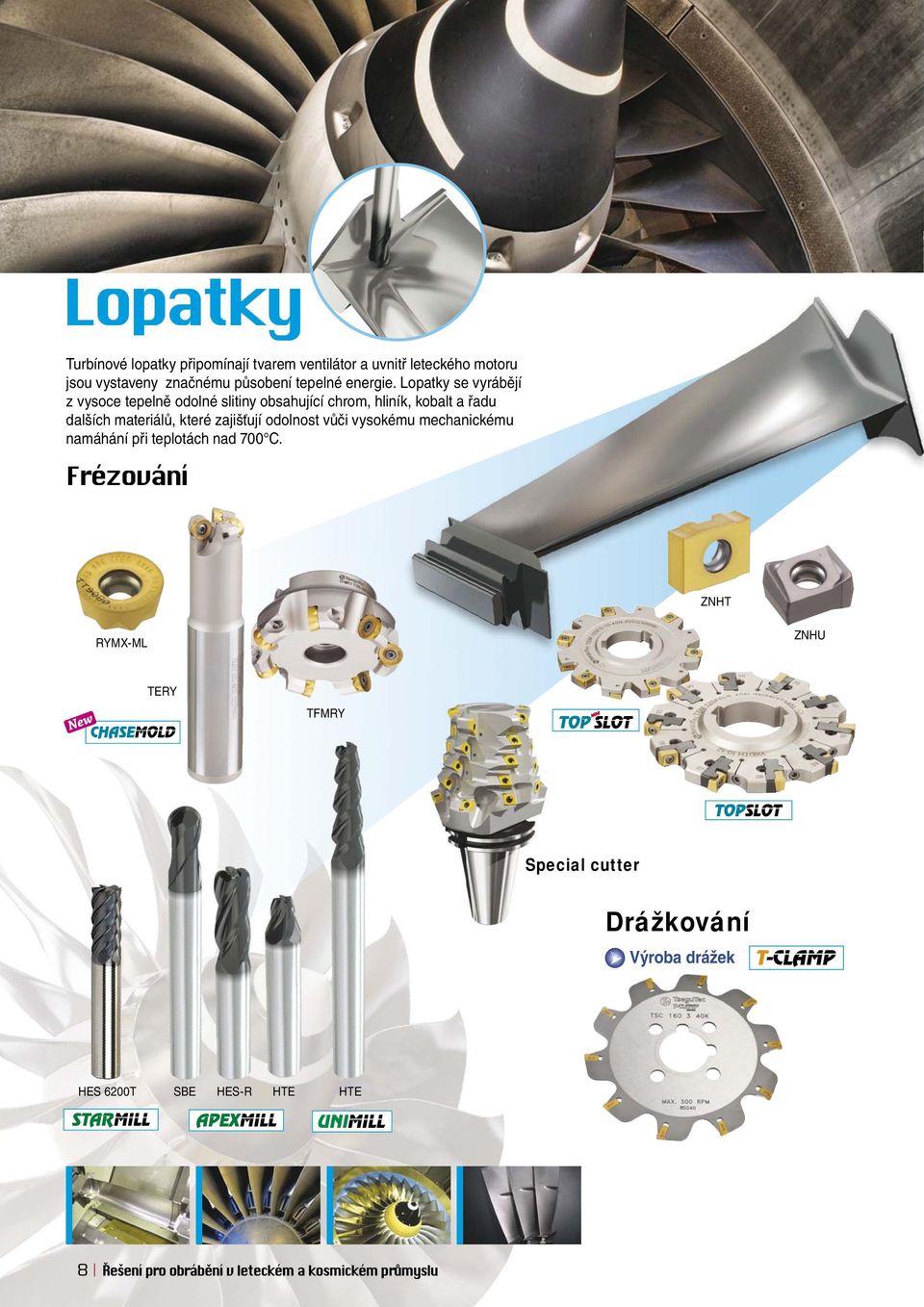

8 Lopatky Turbínové lopatky připomínají tvarem ventilátor a uvnitř leteckého motoru jsou vystaveny značnému působení tepelné energie. Lopatky se vyrábějí z vysoce tepelně odolné slitiny obsahující chrom, hliník, kobalt a řadu dalších materiálů, které zajišťují odolnost vůči vysokému mechanickému namáhání při teplotách nad 700 C. Frézování ZNHT RYMX-ML ZNHU TERY TFMRY Special cutter Drážkování Výroba drážek HES 6200T SBE HES-R HTE HTE 8 Rešení pro obrábení v leteckém a kosmickém prumyslu

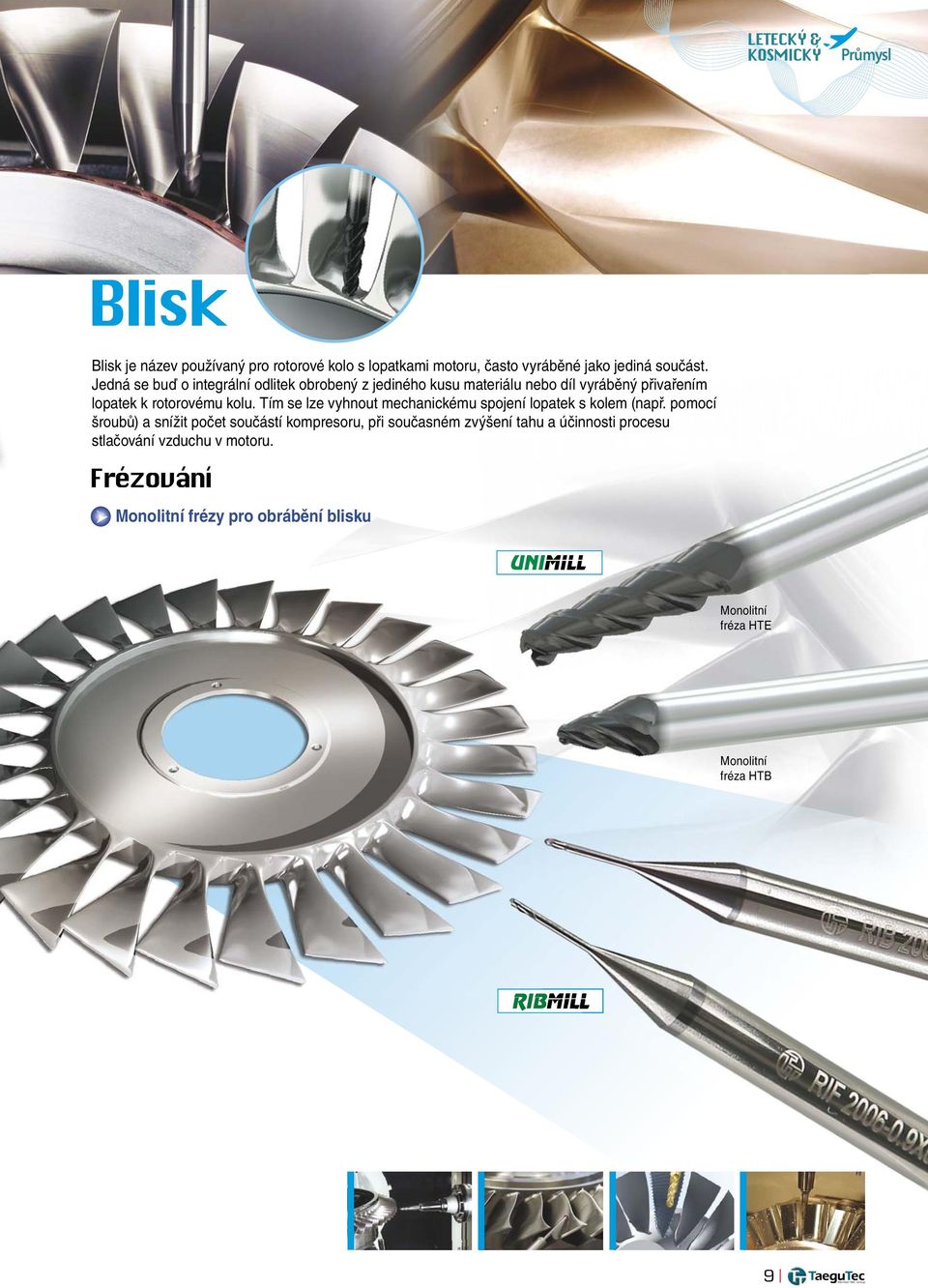

9 LETECKÝ & KOSMICKÝ Průmysl Blisk Blisk je název používaný pro rotorové kolo s lopatkami motoru, často vyráběné jako jediná součást. Jedná se buď o integrální odlitek obrobený z jediného kusu materiálu nebo díl vyráběný přivařením lopatek k rotorovému kolu. Tím se lze vyhnout mechanickému spojení lopatek s kolem (např. pomocí šroubů) a snížit počet součástí kompresoru, při současném zvýšení tahu a účinnosti procesu stlačování vzduchu v motoru. Frézování Monolitní frézy pro obrábění blisku Monolitní fréza HTE Monolitní fréza HTB 9

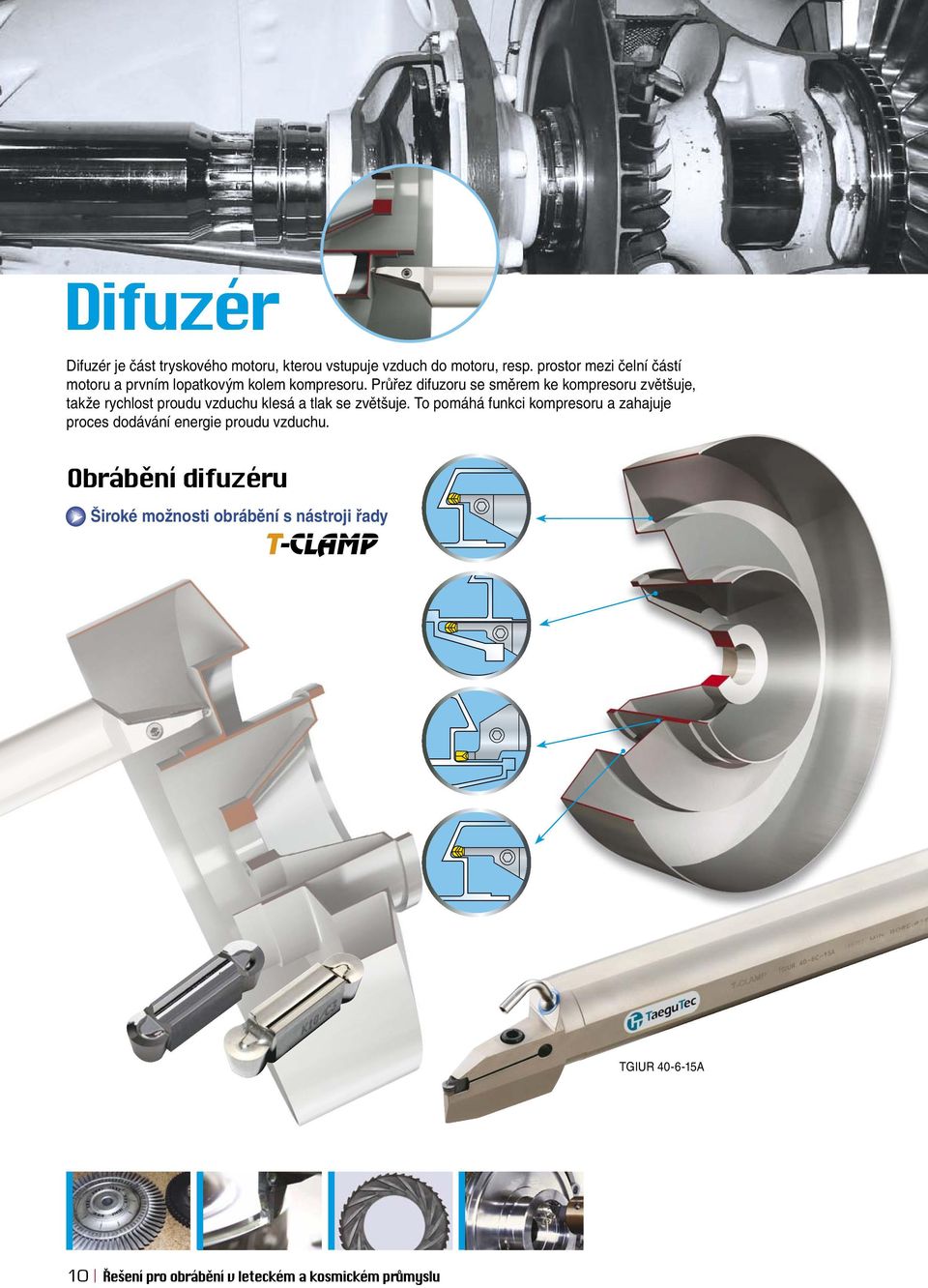

10 Difuzér Difuzér je část tryskového motoru, kterou vstupuje vzduch do motoru, resp. prostor mezi čelní částí motoru a prvním lopatkovým kolem kompresoru. Průřez difuzoru se směrem ke kompresoru zvětšuje, takže rychlost proudu vzduchu klesá a tlak se zvětšuje. To pomáhá funkci kompresoru a zahajuje proces dodávání energie proudu vzduchu. Obrábení difuzéru Široké možnosti obrábění s nástroji řady TGIUR A 10 Rešení pro obrábení v leteckém a kosmickém prumyslu

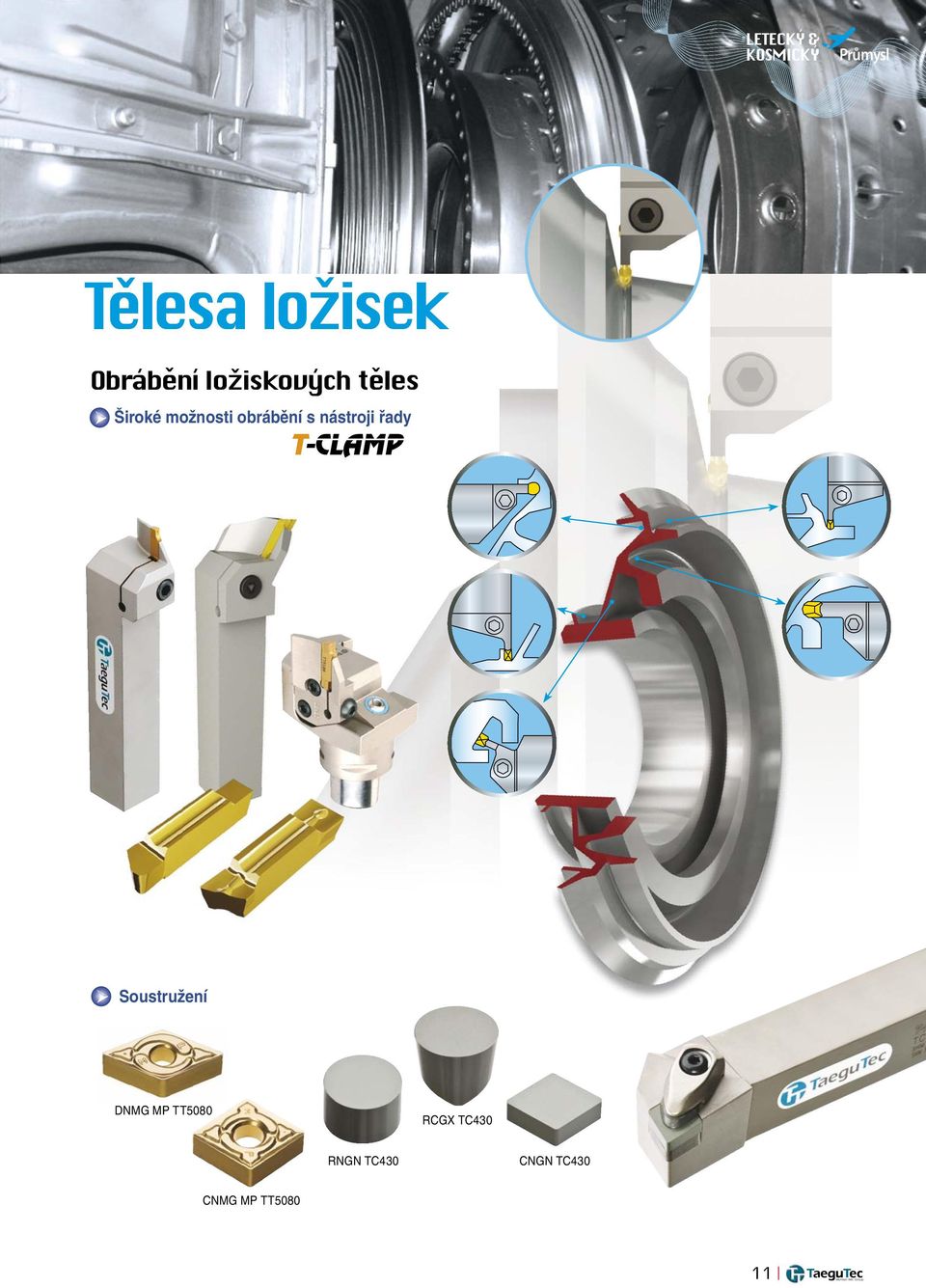

11 LETECKÝ & KOSMICKÝ Průmysl Telesa ložisek Obrábení ložiskových teles Široké možnosti obrábění s nástroji řady Soustružení DNMG MP TT5080 RCGX TC430 RNGN TC430 CNGN TC430 CNMG MP TT

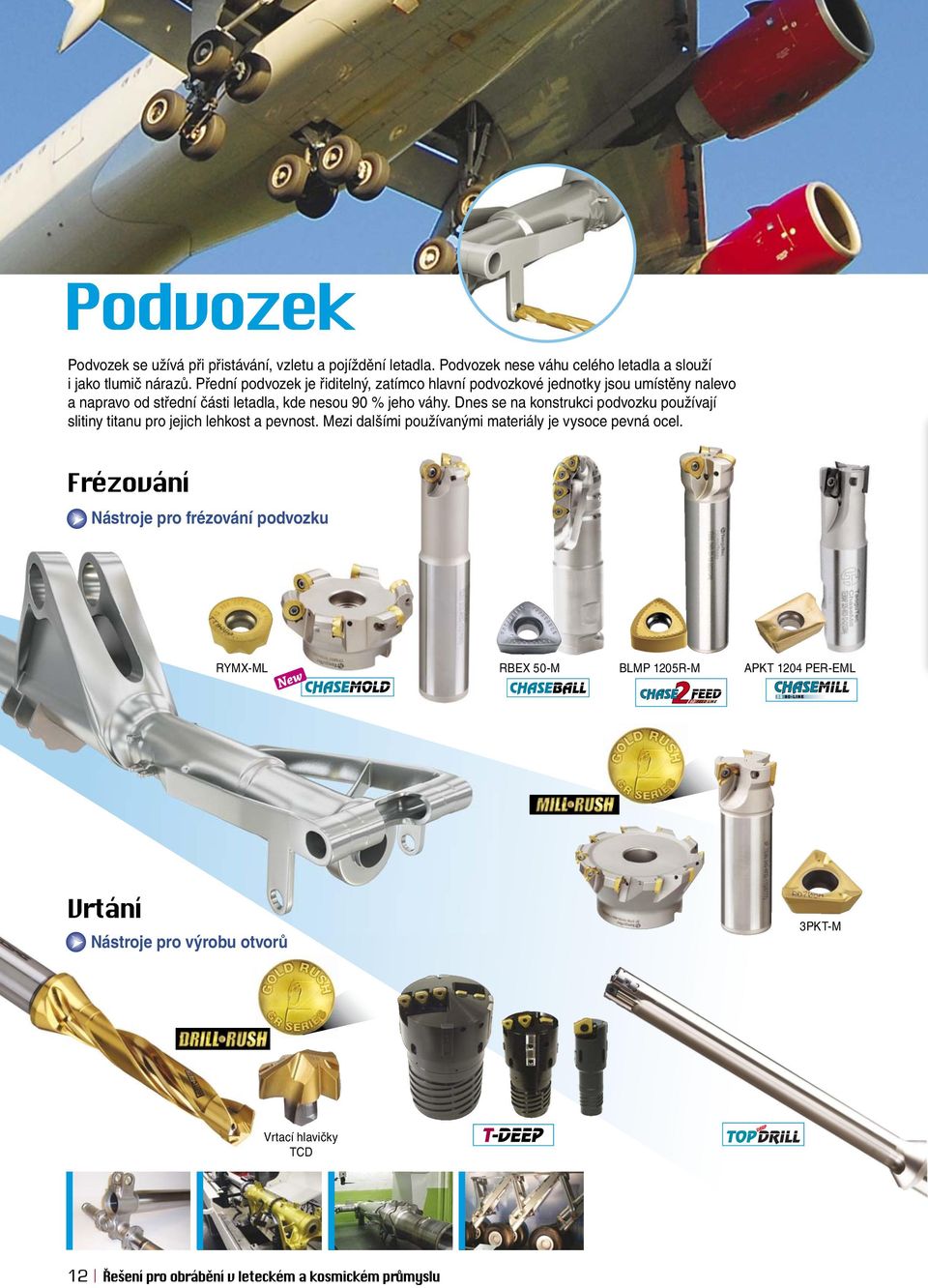

12 Podvozek Podvozek se užívá při přistávání, vzletu a pojíždění letadla. Podvozek nese váhu celého letadla a slouží i jako tlumič nárazů. Přední podvozek je řiditelný, zatímco hlavní podvozkové jednotky jsou umístěny nalevo a napravo od střední části letadla, kde nesou 90 % jeho váhy. Dnes se na konstrukci podvozku používají slitiny titanu pro jejich lehkost a pevnost. Mezi dalšími používanými materiály je vysoce pevná ocel. Frézování Nástroje pro frézování podvozku RYMX-ML RBEX 50-M BLMP 1205R-M APKT 1204 PER-EML 6D FEED LINE Vrtání Nástroje pro výrobu otvorů 3PKT-M DEEP Vrtací hlavičky TCD DEEP 12 Rešení pro obrábení v leteckém a kosmickém prumyslu

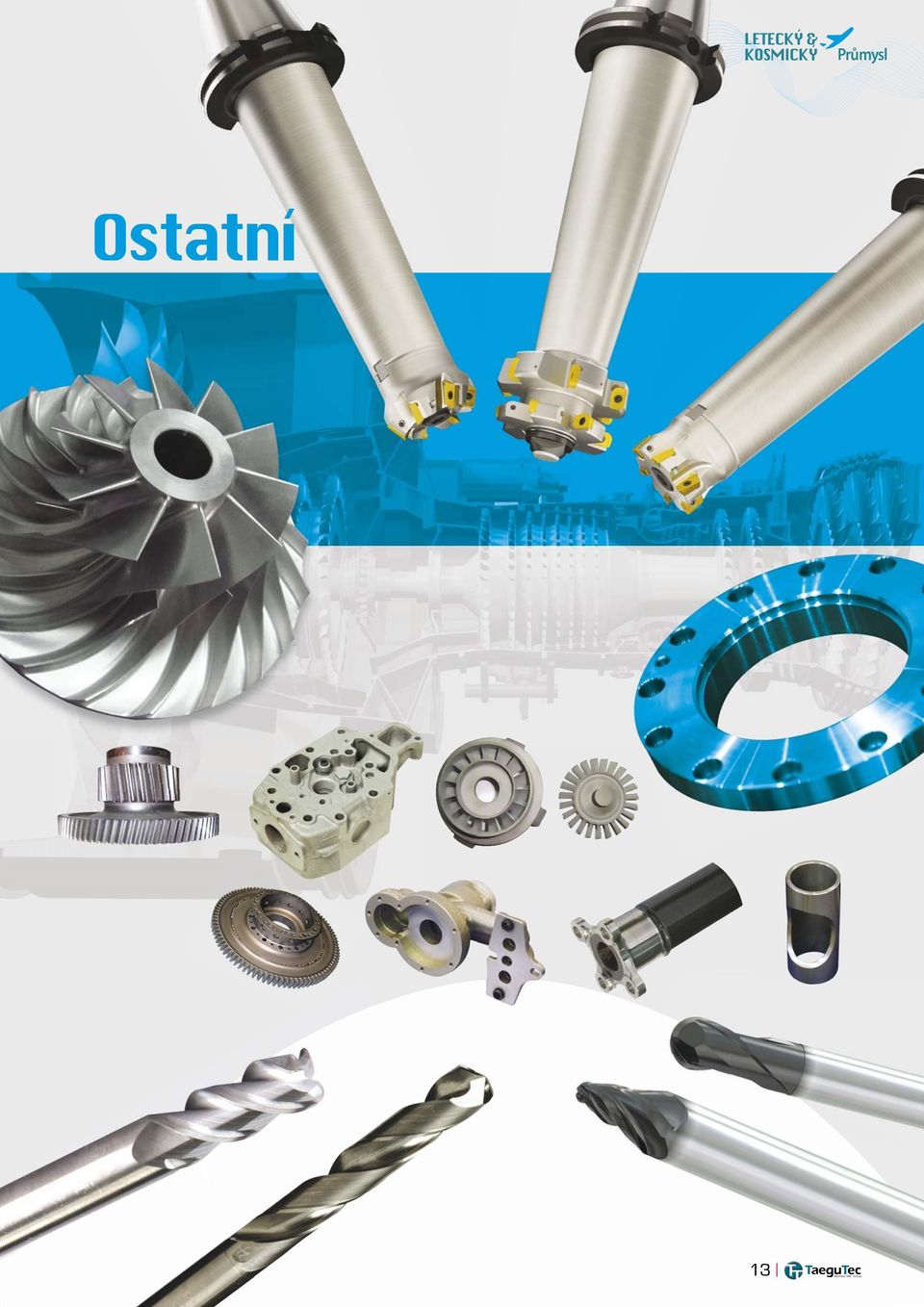

13 LETECKÝ & KOSMICKÝ Průmysl Ostatní 13

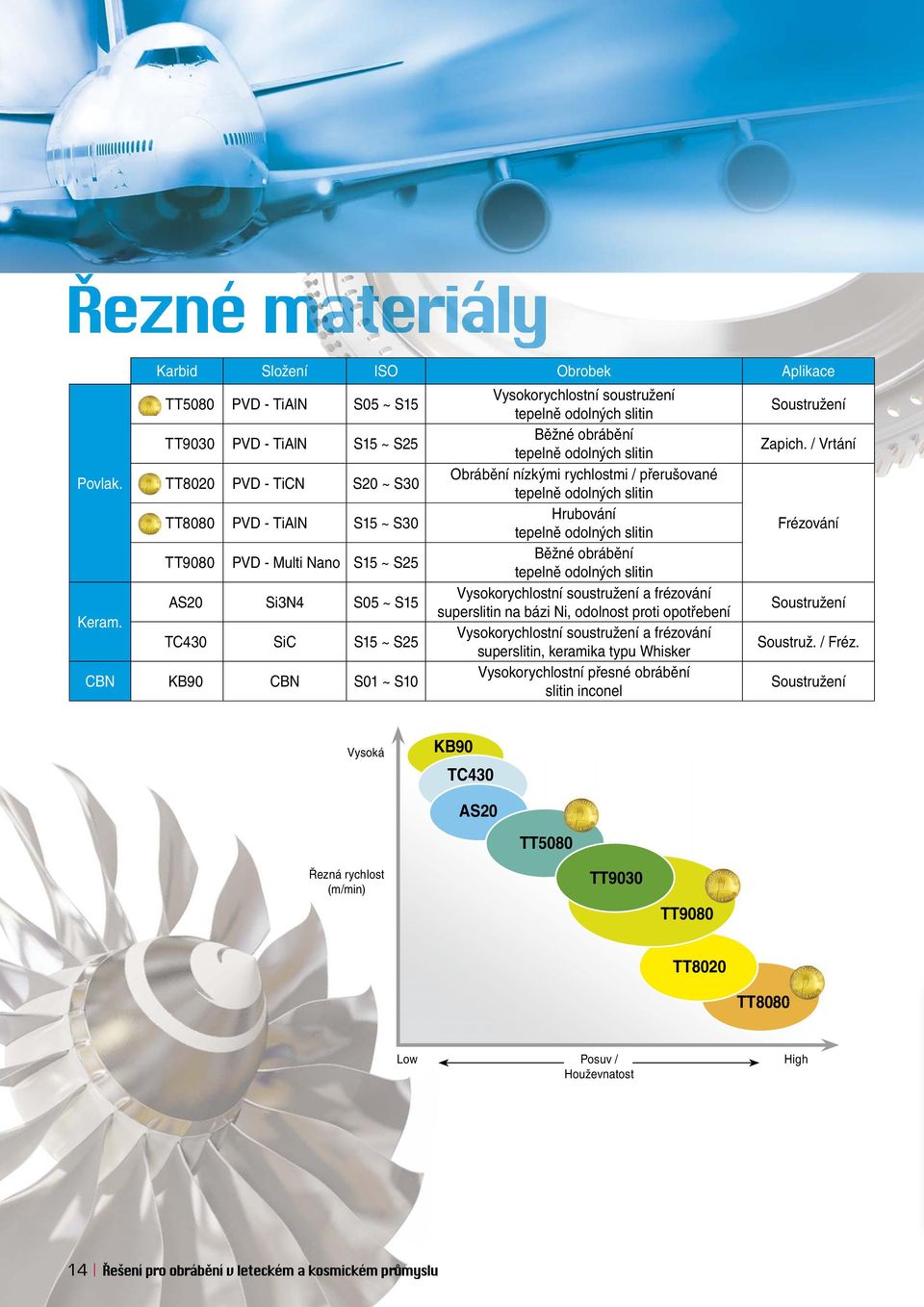

14 Rezné materiály Povlak. Keram. Karbid Složení ISO Obrobek Aplikace TT5080 PVD - TiAlN S05 ~ S15 TT9030 PVD - TiAlN S15 ~ S25 TT8020 PVD - TiCN S20 ~ S30 TT8080 PVD - TiAlN S15 ~ S30 TT9080 PVD - Multi Nano S15 ~ S25 AS20 Si3N4 S05 ~ S15 TC430 SiC S15 ~ S25 CBN KB90 CBN S01 ~ S10 Vysokorychlostní soustružení tepelně odolných slitin Běžné obrábění tepelně odolných slitin Obrábění nízkými rychlostmi / přerušované tepelně odolných slitin Hrubování tepelně odolných slitin Běžné obrábění tepelně odolných slitin Vysokorychlostní soustružení a frézování superslitin na bázi Ni, odolnost proti opotřebení Vysokorychlostní soustružení a frézování superslitin, keramika typu Whisker Vysokorychlostní přesné obrábění slitin inconel Soustružení Zapich. / Vrtání Frézování Soustružení Soustruž. / Fréz. Soustružení Vysoká KB90 TC430 AS20 TT5080 Řezná rychlost (m/min) TT9030 TT9080 TT8020 TT8080 Low Posuv / Houževnatost High 14 Rešení pro obrábení v leteckém a kosmickém prumyslu

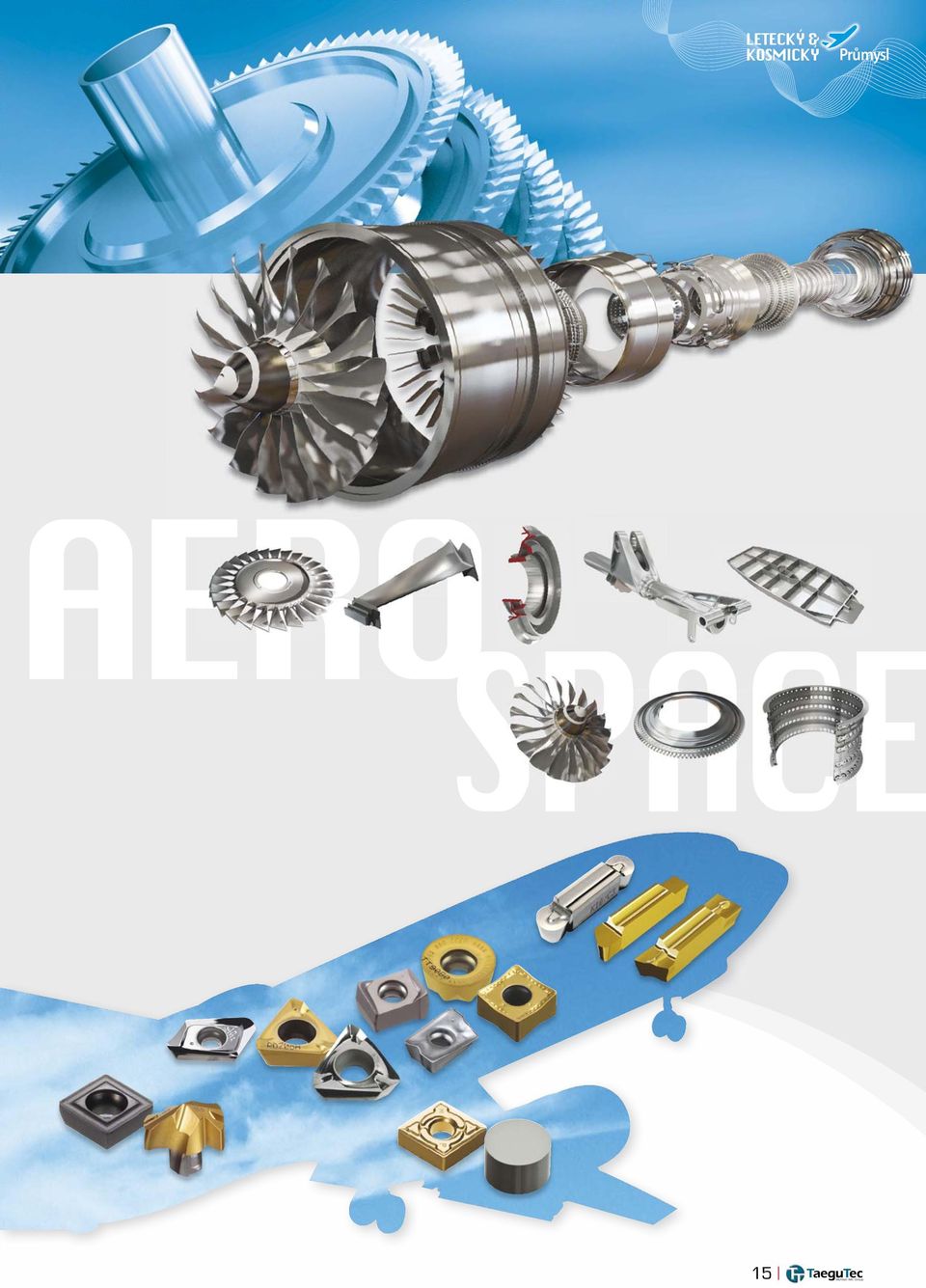

15 LETECKÝ & KOSMICKÝ Průmysl AERO SPACE 15

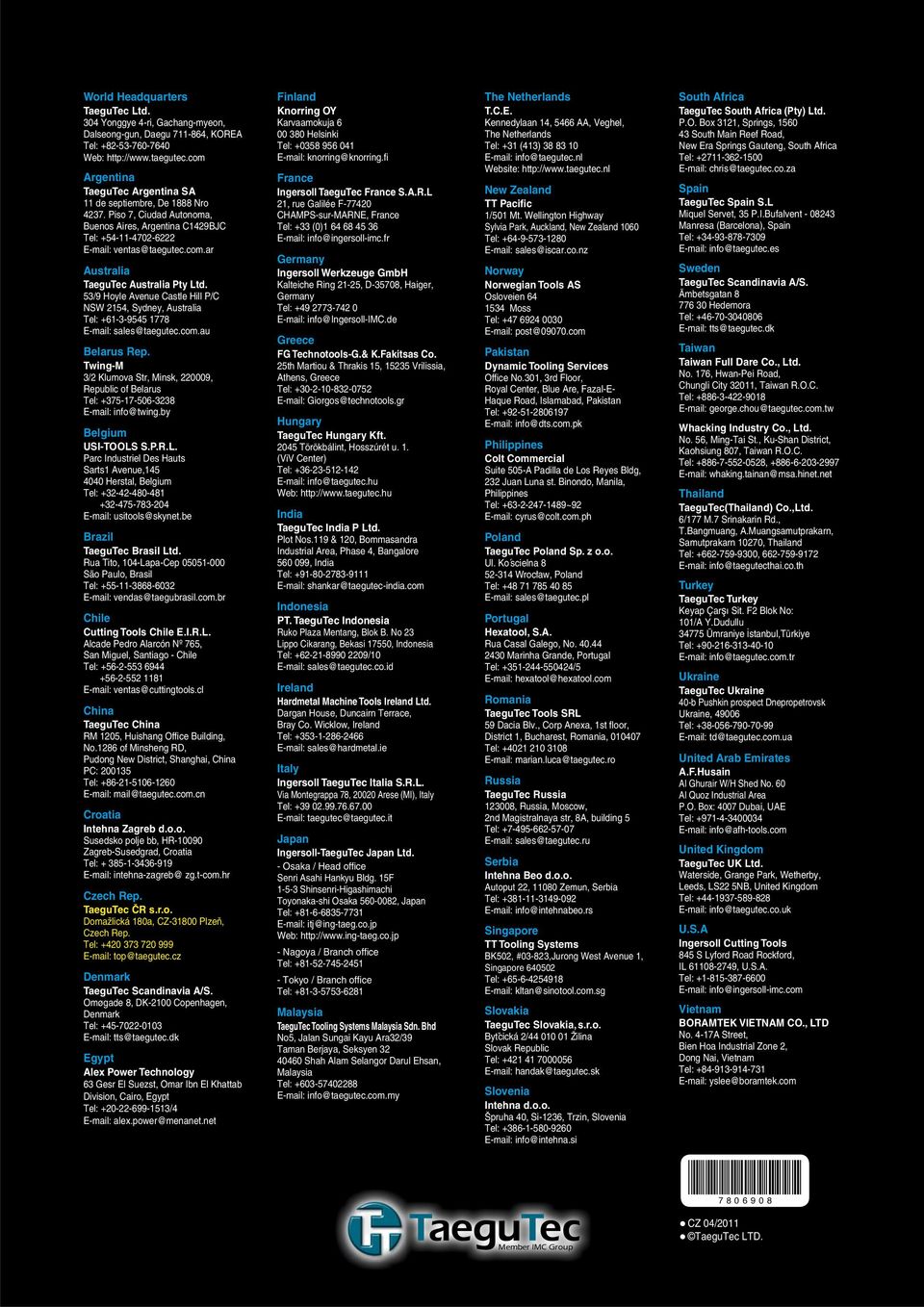

16 World Headquarters TaeguTec Ltd. 304 Yonggye 4-ri, Gachang-myeon, Dalseong-gun, Daegu , KOREA Tel: Web: Argentina TaeguTec Argentina SA 11 de septiembre, De 1888 Nro Piso 7, Ciudad Autonoma, Buenos Aires, Argentina C1429BJC Tel: Australia TaeguTec Australia Pty Ltd. 53/9 Hoyle Avenue Castle Hill P/C NSW 2154, Sydney, Australia Tel: Belarus Rep. Twing-M 3/2 Klumova Str, Minsk, , Republic of Belarus Tel: Belgium USI-TOOLS S.P.R.L. Parc Industriel Des Hauts Sarts1 Avenue, Herstal, Belgium Tel: Brazil TaeguTec Brasil Ltd. Rua Tito, 104-Lapa-Cep São Paulo, Brasil Tel: Chile Cutting Tools Chile E.I.R.L. Alcade Pedro Alarcón Nº 765, San Miguel, Santiago - Chile Tel: ventas@cuttingtools.cl China TaeguTec China RM 1205, Huishang Office Building, No.1286 of Minsheng RD, Pudong New District, Shanghai, China PC: Tel: mail@taegutec.com.cn Croatia Intehna Zagreb d.o.o. Susedsko polje bb, HR Zagreb-Susedgrad, Croatia Tel: intehna-zagreb@ zg.t-com.hr Czech Rep. TaeguTec ČR s.r.o. Domažlická 180a, CZ Plzeň, Czech Rep. Tel: top@taegutec.cz Denmark TaeguTec Scandinavia A/S. Omøgade 8, DK-2100 Copenhagen, Denmark Tel: tts@taegutec.dk Egypt Alex Power Technology 63 Gesr El Suezst, Omar Ibn El Khattab Division, Cairo, Egypt Tel: /4 alex.power@menanet.net Finland Knorring OY Karvaamokuja Helsinki Tel: knorring@knorring.fi France Ingersoll TaeguTec France S.A.R.L 21, rue Galilée F CHAMPS-sur-MARNE, France Tel: +33 (0) info@ingersoll-imc.fr Germany Ingersoll Werkzeuge GmbH Kalteiche Ring 21-25, D-35708, Haiger, Germany Tel: info@ingersoll-imc.de Greece FG Technotools-G.& K.Fakitsas Co. 25th Martiou & Thrakis 15, Vrilissia, Athens, Greece Tel: Giorgos@technotools.gr Hungary TaeguTec Hungary Kft Törökbálint, Hosszúrét u. 1. (ViV Center) Tel: info@taegutec.hu Web: India TaeguTec India P Ltd. Plot Nos.119 & 120, Bommasandra Industrial Area, Phase 4, Bangalore , India Tel: shankar@taegutec-india.com Indonesia PT. TaeguTec Indonesia Ruko Plaza Mentang, Blok B. No 23 Lippo Cikarang, Bekasi 17550, Indonesia Tel: /10 sales@taegutec.co.id Ireland Hardmetal Machine Tools Ireland Ltd. Dargan House, Duncairn Terrace, Bray Co. Wicklow, Ireland Tel: sales@hardmetal.ie Italy Ingersoll TaeguTec Italia S.R.L. Via Montegrappa 78, Arese (MI), Italy Tel: taegutec@taegutec.it Japan Ingersoll-TaeguTec Japan Ltd. - Osaka / Head offi ce Senri Asahi Hankyu Bldg. 15F Shinsenri-Higashimachi Toyonaka-shi Osaka , Japan Tel: itj@ing-taeg.co.jp Web: - Nagoya / Branch offi ce Tel: Tokyo / Branch offi ce Tel: Malaysia TaeguTec Tooling Systems Malaysia Sdn. Bhd No5, Jalan Sungai Kayu Ara32/39 Taman Berjaya, Seksyen Shah Alam Selangor Darul Ehsan, Malaysia Tel: info@taegutec.com.my The Netherlands T.C.E. Kennedylaan 14, 5466 AA, Veghel, The Netherlands Tel: +31 (413) info@taegutec.nl Website: New Zealand TT Pacific 1/501 Mt. Wellington Highway Sylvia Park, Auckland, New Zealand 1060 Tel: sales@iscar.co.nz Norway Norwegian Tools AS Osloveien Moss Tel: post@09070.com Pakistan Dynamic Tooling Services Office No.301, 3rd Floor, Royal Center, Blue Are, Fazal-E- Haque Road, Islamabad, Pakistan Tel: info@dts.com.pk Philippines Colt Commercial Suite 505-A Padilla de Los Reyes Bldg, 232 Juan Luna st. Binondo, Manila, Philippines Tel: ~92 cyrus@colt.com.ph Poland TaeguTec Poland Sp. z o.o. Ul. Ko ścielna Wrocław, Poland Tel: sales@taegutec.pl Portugal Hexatool, S.A. Rua Casal Galego, No Marinha Grande, Portugal Tel: /5 hexatool@hexatool.com Romania TaeguTec Tools SRL 59 Dacia Blv., Corp Anexa, 1st floor, District 1, Bucharest, Romania, Tel: marian.luca@taegutec.ro Russia TaeguTec Russia , Russia, Moscow, 2nd Magistralnaya str, 8A, building 5 Tel: sales@taegutec.ru Serbia Intehna Beo d.o.o. Autoput 22, Zemun, Serbia Tel: info@intehnabeo.rs Singapore TT Tooling Systems BK502, #03-823,Jurong West Avenue 1, Singapore Tel: kltan@sinotool.com.sg Slovakia TaeguTec Slovakia, s.r.o. Bytčická 2/ Žilina Slovak Republic Tel: handak@taegutec.sk Slovenia Intehna d.o.o. Špruha 40, Si-1236, Trzin, Slovenia Tel: info@intehna.si South Africa TaeguTec South Africa (Pty) Ltd. P.O. Box 3121, Springs, South Main Reef Road, New Era Springs Gauteng, South Africa Tel: chris@taegutec.co.za Spain TaeguTec Spain S.L Miquel Servet, 35 P.I.Bufalvent Manresa (Barcelona), Spain Tel: info@taegutec.es Sweden TaeguTec Scandinavia A/S. Ämbetsgatan Hedemora Tel: tts@taegutec.dk Taiwan Taiwan Full Dare Co., Ltd. No. 176, Hwan-Pei Road, Chungli City 32011, Taiwan R.O.C. Tel: george.chou@taegutec.com.tw Whacking Industry Co., Ltd. No. 56, Ming-Tai St., Ku-Shan District, Kaohsiung 807, Taiwan R.O.C. Tel: , whaking.tainan@msa.hinet.net Thailand TaeguTec(Thailand) Co.,Ltd. 6/177 M.7 Srinakarin Rd., T.Bangmuang, A.Muangsamutprakarn, Samutprakarn 10270, Thailand Tel: , info@taegutecthai.co.th Turkey TaeguTec Turkey Keyap Çarşı Sit. F2 Blok No: 101/A Y.Dudullu Ümraniye istanbul,türkiye Tel: info@taegutec.com.tr Ukraine TaeguTec Ukraine 40-b Pushkin prospect Dnepropetrovsk Ukraine, Tel: td@taegutec.com.ua United Arab Emirates A.F.Husain Al Ghurair W/H Shed No. 60 Al Quoz Industrial Area P.O. Box: 4007 Dubai, UAE Tel: info@afh-tools.com United Kingdom TaeguTec UK Ltd. Waterside, Grange Park, Wetherby, Leeds, LS22 5NB, United Kingdom Tel: info@taegutec.co.uk U.S.A Ingersoll Cutting Tools 845 S Lyford Road Rockford, IL , U.S.A. Tel: info@ingersoll-imc.com Vietnam BORAMTEK VIETNAM CO., LTD No. 4-17A Street, Bien Hoa Industrial Zone 2, Dong Nai, Vietnam Tel: yslee@boramtek.com Member IMC Group CZ 04/2011 TaeguTec LTD.
