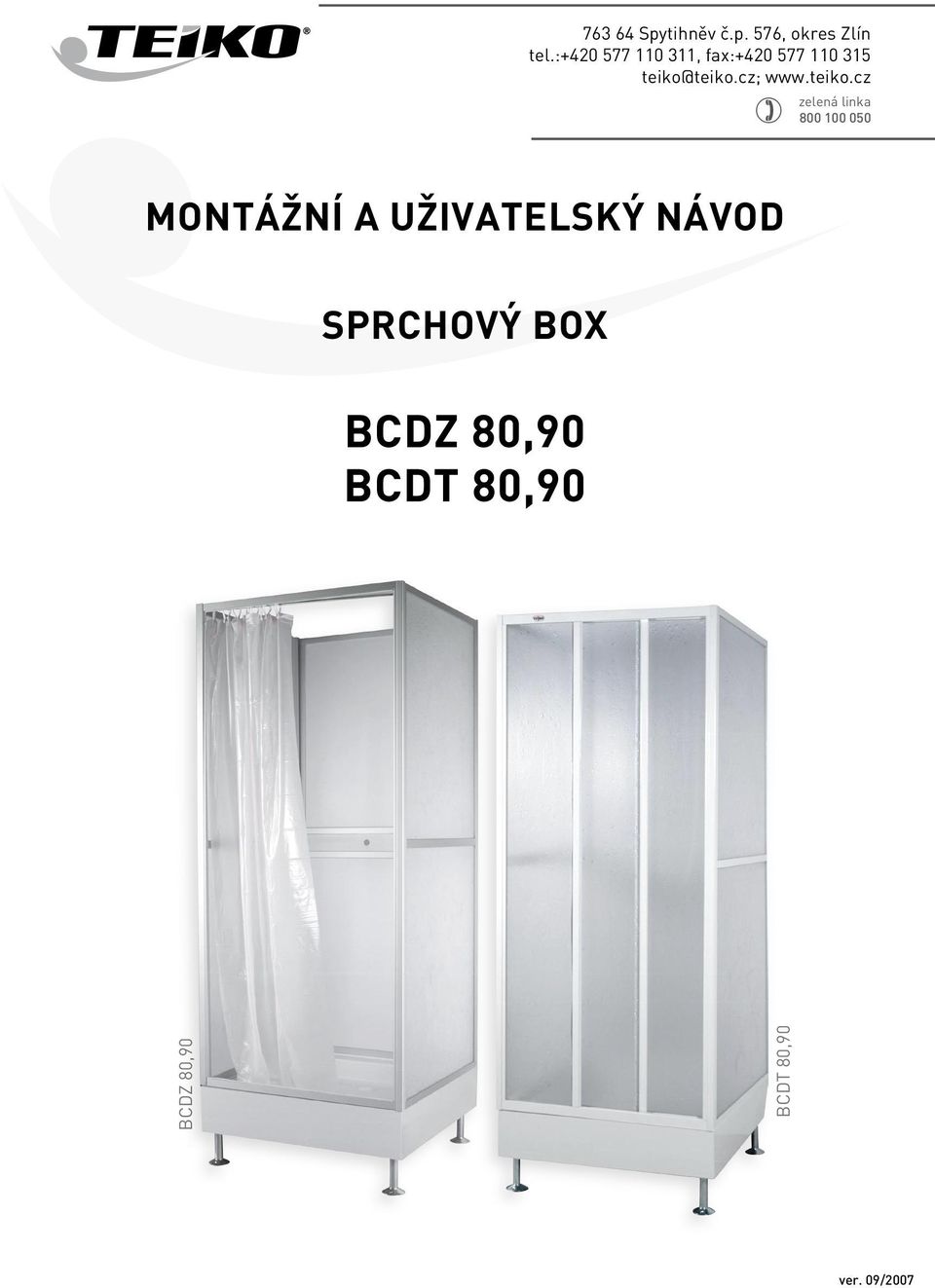

1 Spytihněv č.p. 576, okres Zlín tel.: , fax: zelená linka Montážní a uživatelský návo Sprchový box BCDZ 80,90 BCDT 80,90 BCDZ 80,90 BCDT 80,90 ver. 09/2007

2 Pokyny pře montáží výrobku Sprchový box je oáván ve emontovaném stavu, boční stěny jsou baleny v kartonu samostatně. Pře montáží sprchového boxu překontrolujte výrobek, za neošlo k jeho poškození nebo ke ztrátě částí při přepravě. Popis ílů kompletu BCDZ A) Zaní stěna 1 ks B) Boční stěny 2 ks C) Pření rám 1 ks D) Rohový profil 4 ks E) Vanička úplná 1 ks F) Krycí profil plastový 1 ks G) Tyč závěsová Ø10-790mm 1 ks H) Závěs 1 ks I ) Pření kryt vaničky 1 ks J) Boční kryt vaničky 2 ks K) Montážní balíček 1 ks B c J a e h g K c i f B j Popis ílů kompletu BCDT a h B A) Zaní stěna 1 ks B) Boční stěny 2 ks C) Tříílné veře 1 ks D) Rohový profil 4 ks E) Vanička úplná 1 ks F) Pření kryt vaničky 1 ks G) Boční kryt vaničky 2 ks H) Montážní balíček 1 ks B e c g g f 2

3 a b c Obsah montážního balíčku a) Šroub 3,5x9,5 DIN ks b) Krytka šroubu 40 ks c) Samolepka s logem 1 ks ) Silikonový tmel 1 ks 3 Nářaí pro montáž 1) Tužka 2) Voováha 3) Úhelník 4) Vrták Ø 3 mm 5) Akuvrtačka 6) Šroubovák křížový 7) Svinovací metr 2m Popis montáže sprchového boxu 1. Na zaní stěnu nasuňte rohové profily (D) vybráním ve vnitřní stojině profilu směrem ke sponí straně zaní stěny. vybrání profilu horní roh z vnitřní strany íra pro závěsovou tyč 2. pro BCDZ Do rohových profilů na zaní stěně zasuňte boční stěny tak, aby otvor pro tyč závěsu směroval ovnitř boxu. Na stěny nasuňte zbývající rohové profily (D) opět vybráním ve vnitřní stojině směrem ke sponí straně.

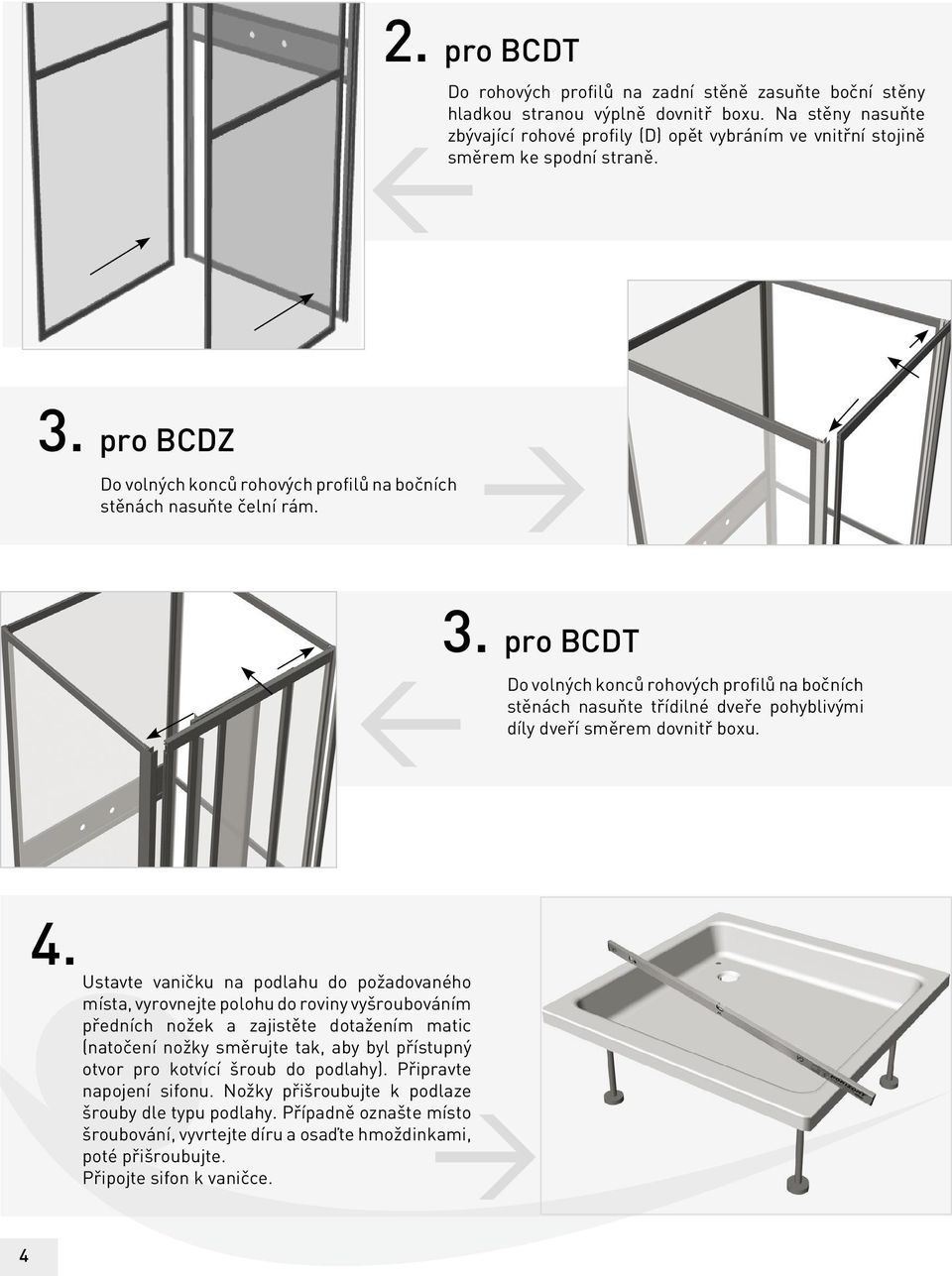

4 2. pro BCDT Do rohových profilů na zaní stěně zasuňte boční stěny hlakou stranou výplně ovnitř boxu. Na stěny nasuňte zbývající rohové profily (D) opět vybráním ve vnitřní stojině směrem ke sponí straně. 3. pro BCDZ Do volných konců rohových profilů na bočních stěnách nasuňte čelní rám. íly 3. pro BCDT Do volných konců rohových profilů na bočních stěnách nasuňte tříilné veře pohyblivými veří směrem ovnitř boxu. 4. Ustavte vaničku na polahu o požaovaného místa, vyrovnejte polohu o roviny vyšroubováním přeních nožek a zajistěte otažením matic (natočení nožky směrujte tak, aby byl přístupný otvor pro kotvící šroub o polahy). Připravte napojení sifonu. Nožky přišroubujte k polaze šrouby le typu polahy. Přípaně oznašte místo šroubování, vyvrtejte íru a osaďte hmožinkami, poté přišroubujte. Připojte sifon k vaničce.

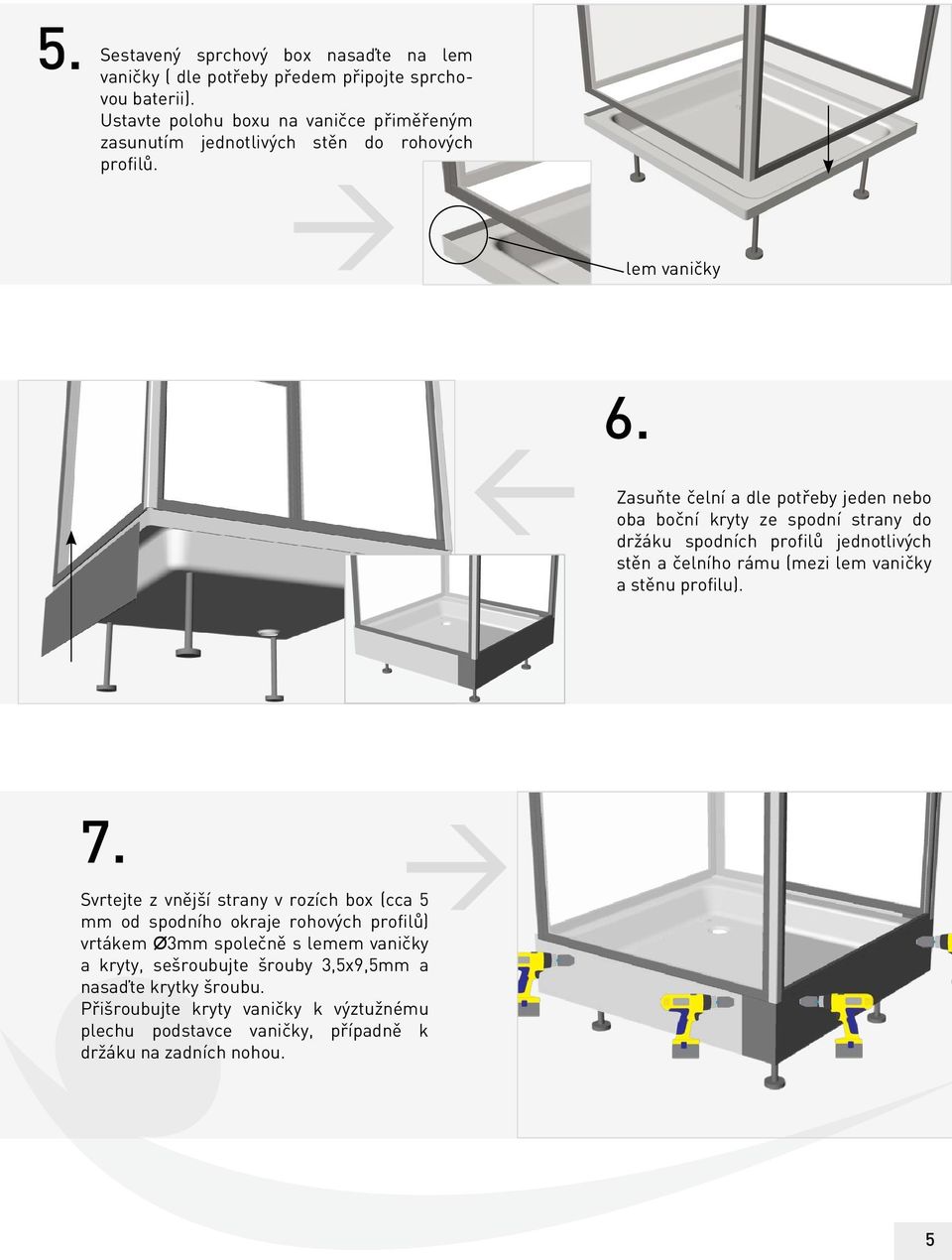

5 5. Sestavený sprchový box nasaďte na lem vaničky ( le potřeby přeem připojte sprchovou baterii). Ustavte polohu boxu na vaničce přiměřeným zasunutím jenotlivých stěn o rohových profilů. lem vaničky 6. Zasuňte čelní a le potřeby jeen nebo oba boční kryty ze sponí strany o ržáku sponích profilů jenotlivých stěn a čelního rámu (mezi lem vaničky a stěnu profilu). 7. Svrtejte z vnější strany v rozích box (cca 5 mm o sponího okraje rohových profilů) vrtákem Ø3mm společně s lemem vaničky a kryty, sešroubujte šrouby 3,5x9,5mm a nasaďte krytky šroubu. Přišroubujte kryty vaničky k výztužnému plechu postavce vaničky, přípaně k ržáku na zaních nohou. 5

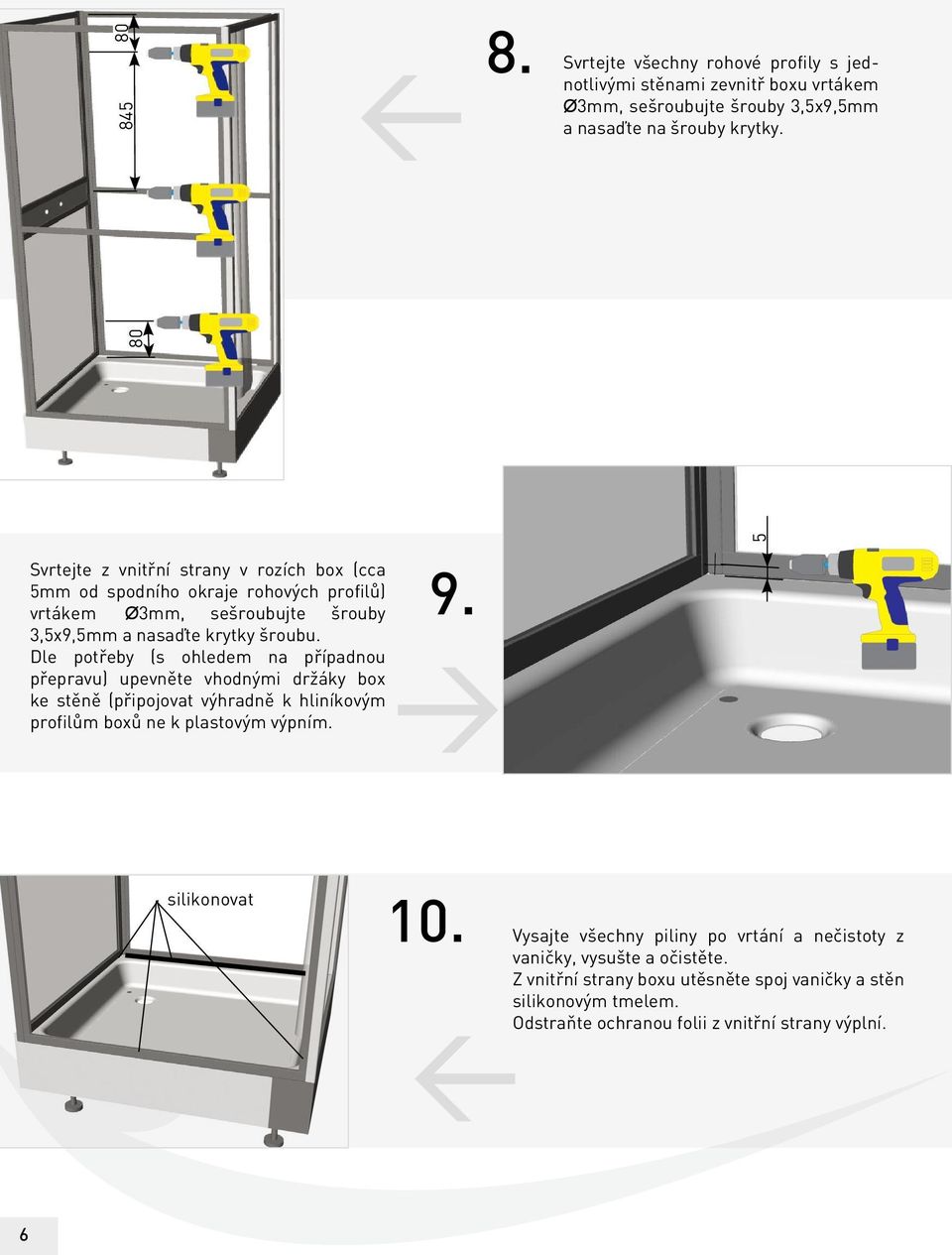

6 Svrtejte všechny rohové profily s jenotlivými stěnami zevnitř boxu vrtákem Ø3mm, sešroubujte šrouby 3,5x9,5mm a nasaďte na šrouby krytky. 80 Svrtejte z vnitřní strany v rozích box (cca 5mm o sponího okraje rohových profilů) vrtákem Ø3mm, sešroubujte šrouby 9. 3,5x9,5mm a nasaďte krytky šroubu. Dle potřeby (s ohleem na přípanou přepravu) upevněte vhonými ržáky box ke stěně (připojovat výhraně k hliníkovým profilům boxů ne k plastovým výpním. 5 silikonovat 10. Vysajte všechny piliny po vrtání a nečistoty z vaničky, vysušte a očistěte. Z vnitřní strany boxu utěsněte spoj vaničky a stěn silikonovým tmelem. Ostraňte ochranou folii z vnitřní strany výplní. 6

7 Zařízněte krycí plastový profil (F) na élku le sponího a horního profilu přeního rámu a zasuňte o obou profilů rámu. Ostraňte ochrannou fólii výplní z vnitřní strany boxu. 11. pro BCDZ krycí plastový profil 12. pro BCDZ Nasuňte závěs na tyč a vsaďte o otvorů v horních profilech bočních stěn. 7

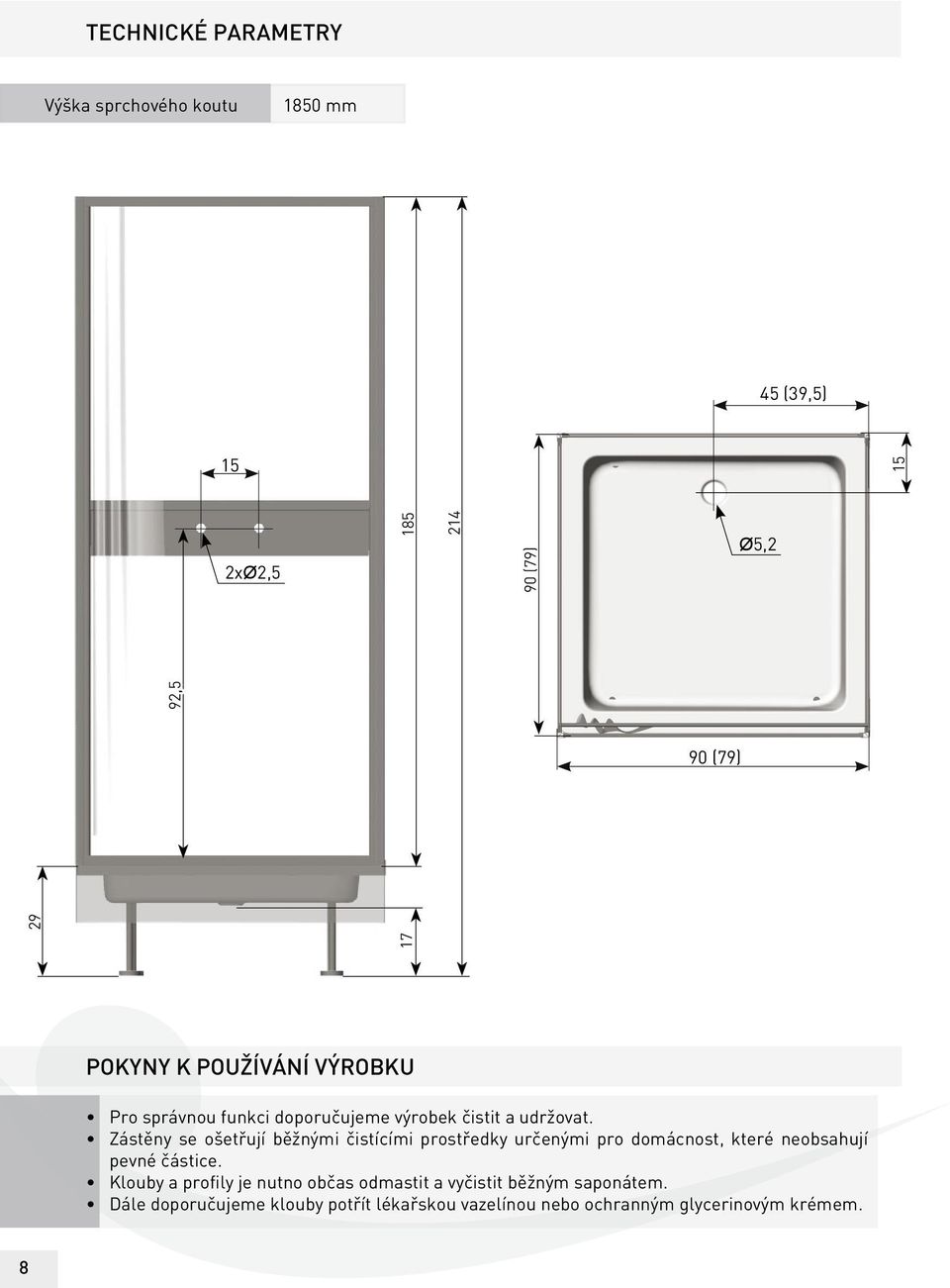

8 Technické parametry Výška sprchového koutu 1850 mm 45 (39,5) xØ2, (79) Ø5, ,5 90 (79) Pokyny k používání výrobku Pro správnou funkci oporučujeme výrobek čistit a uržovat. Zástěny se ošetřují běžnými čistícími prostřeky určenými pro omácnost, které neobsahují pevné částice. Klouby a profily je nutno občas omastit a vyčistit běžným saponátem. Dále oporučujeme klouby potřít lékařskou vazelínou nebo ochranným glycerinovým krémem. 8
