Reprosoustava BESIE II.

Transkript

1 Reprosoustava BESIE II. Výbìr reproduktorù Na tomto místì bychom rádi vyložili, proè se právì tyto reproduktory k sobì dobøe hodí. Vysokotónový mìniè 25 TFF má vyrovnaný prùbìh v ose a se zøetelem na technologii membrány malou smìrovost. Basový reproduktor P-17 RCY má velmi vyrovnaný prùbìh i ve vyšších støedech a malou smìrovost. T-S parametry jsou výhodné pro naši ozvuènici a reprodukci basù - viz. poslechový test. Tento reproduktor rovnìž patøí spíše mezi levnìjší modely. Návrh basreflexu a jeho ladìní. Pøi simulaci basreflexu bylo využito optimalizaèních funkcí programu LSPcad a zpìtné kontroly vzhledem k rychlosti proudìní vzduchu v basreflexu. S ohledem na zjištìná data bylo rozhodnuto pro ladìní na 43 Hz a prùmìr basreflexu 5cm. Simulaci basreflexu vidíme na obr. 1 Návrh výhybky Výhybka (obr. 5) je od svého poèátku uvažována tak, aby dávala smysl následnému bi-wiringovému resp. bi-ampingovému zapojení. Výšková èást je zámìrnì oddìlena od basové. Dìlící kmitoèet a strmosti byly zvoleny tak, aby výsledná amplituda pøenosu byla vyrovnaná v ose i mimo ni a modul impedance neklesal pod 5,0 Ohmù. Samotná simulace na základì níž byly zjištìny hodnoty souèástek výhybky byla rovnìž provedena v programu LSPcad Bylo nutno provést kompenzaci citlivosti výškového reproduktoru -5,0 db. Vypoètené hodnoty souèástek, zejména rezistorù a kondenzátorù byly upraveny na hodnoty dostupné ve standardních øadách a v rámci nich byla výhybka doladìna. Pro všechny pøíznivce hi-fi techniky pøinášíme další z øady stavebnic dvoupásmových reprosoustav z osvìdèených typù reproduktorù SEAS. Stavebnice je navržena s použitím poèítaèové simulace a dùslednou aplikací mìøící techniky. Mìøení a zpìtná kontrola Byl zhotoven prototyp reprosoustavy a výhybky. Na nìm byla provedeno kontrolní mìøení, jak modulu impedance (obr. 2), tak modulu frekvenèní charakteristiky (obr. 4). Porovnáním obrázkù 3. a 4. se mùžeme pøesvìdèit, že nebyly zjištìny žádné podstatné odchylky závìreèného mìøení od simulace. Koncepce reprosoustavy Tentokráte jsme se co do výbìru reproduktorù nechali inspirovat konstrukcí RNDr. Bohumila Sýkory, která byla publikována v konstruktérské øadì Amatérského rádia è. 5/93. Souèasnì jsme si øekli, že vyhovíme skalním pøíznivcùm textilních kalot, kteøí hodnotí jejich zvuk jako pøíjemnìjší a "sametový". Oproti døívìjší konstrukci bylo pøi optimalizaci výhybky použito simulaèního software LSP cad 3.1. Zmìnou oproti pùvodní koncepci je také orientace basreflexu, který je umístìn na zadní stìnì. obr. 2 Kontrolní poslech Jako završení naší práce byl uskuteènìn kontrolní poslech. Reprosoustavy hrají vyrovnanì a bez zkreslení. Celkový projev je velmi pøíjemný a muzikální. Ani po delším poslechu neunavují uši. Reprodukce basù je struènì øeèeno úctyhodná. Kdybychom mìli nìjak celkové charakterizovat náš celkový dojem, asi by se nejlépe hodilo oznaèení "pohodová reprosoustava". Pøi pøímé konfrontaci ve tøídì do ,- tyto reprosoustavy rozhodnì nezaostávají, spíše naopak. obr. 1 JJJ SAT & BESIE s.r.o., Støešovická 35, Praha 6, tel./fax: fax: , chriss@jjj-sat.cz,

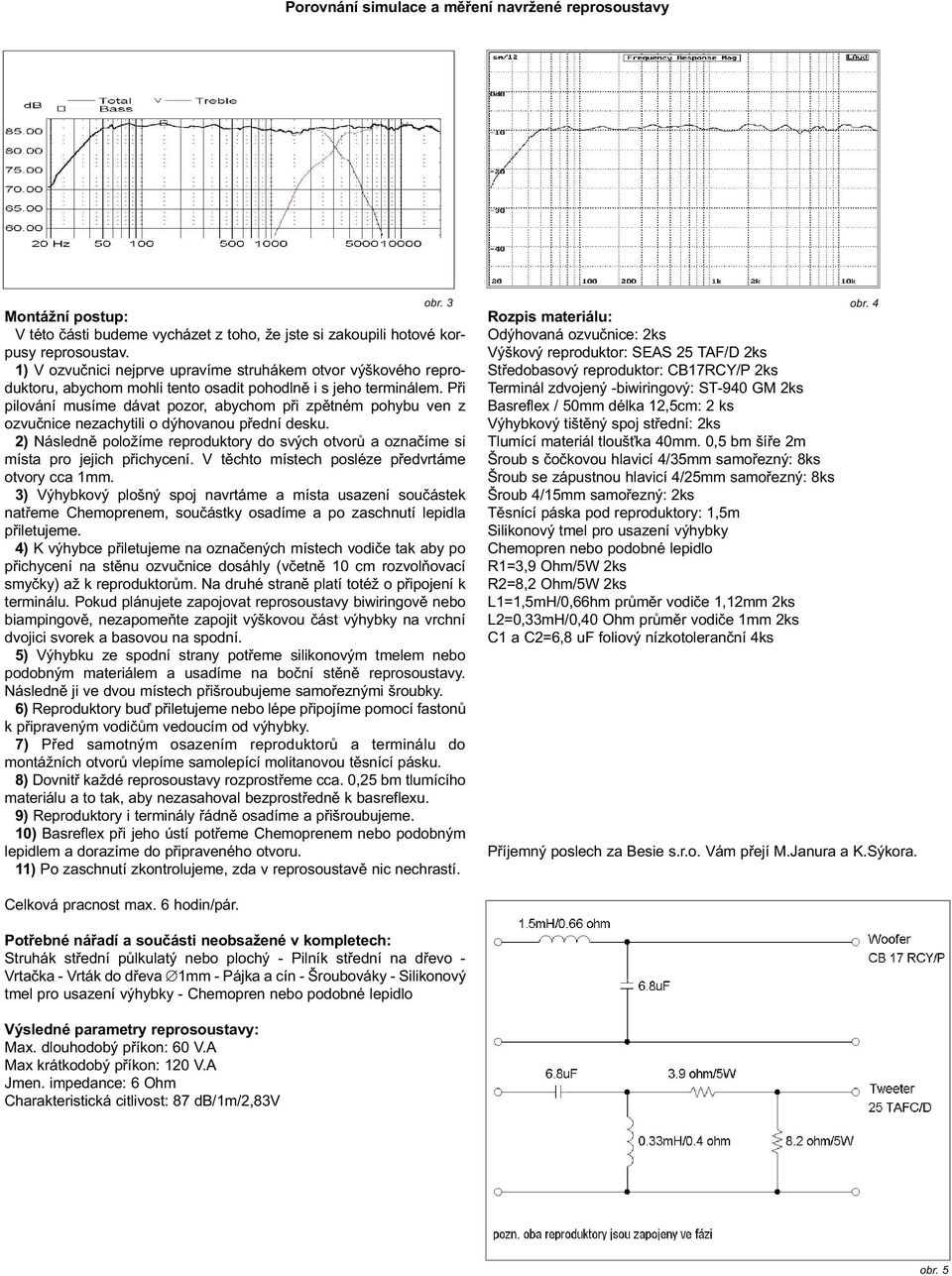

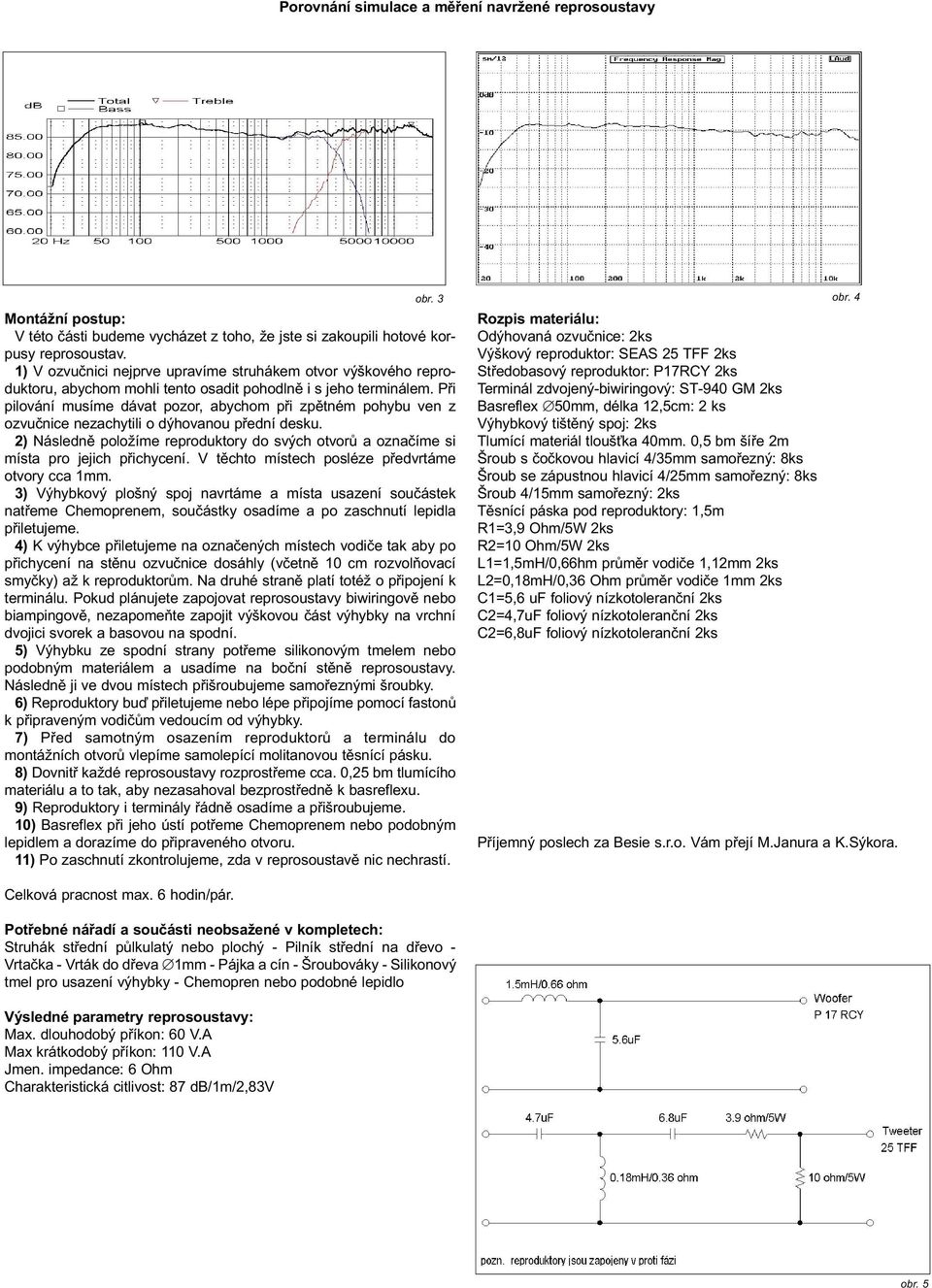

2 Porovnání simulace a mìøení navržené reprosoustavy Montážní postup: V této èásti budeme vycházet z toho, že jste si zakoupili hotové korpusy reprosoustav. 1) V ozvuènici nejprve upravíme struhákem otvor výškového reproduktoru, abychom mohli tento osadit pohodlnì i s jeho terminálem. Pøi pilování musíme dávat pozor, abychom pøi zpìtném pohybu ven z ozvuènice nezachytili o dýhovanou pøední desku. 2) Následnì položíme reproduktory do svých otvorù a oznaèíme si místa pro jejich pøichycení. V tìchto místech posléze pøedvrtáme otvory cca 1mm. 3) Výhybkový plošný spoj navrtáme a místa usazení souèástek natøeme Chemoprenem, souèástky osadíme a po zaschnutí lepidla pøiletujeme. 4) K výhybce pøiletujeme na oznaèených místech vodièe tak aby po pøichycení na stìnu ozvuènice dosáhly (vèetnì 10 cm rozvolòovací smyèky) až k reproduktorùm. Na druhé stranì platí totéž o pøipojení k terminálu. Pokud plánujete zapojovat reprosoustavy biwiringovì nebo biampingovì, nezapomeòte zapojit výškovou èást výhybky na vrchní dvojici svorek a basovou na spodní. 5) Výhybku ze spodní strany potøeme silikonovým tmelem nebo podobným materiálem a usadíme na boèní stìnì reprosoustavy. Následnì ji ve dvou místech pøišroubujeme samoøeznými šroubky. 6) Reproduktory buï pøiletujeme nebo lépe pøipojíme pomocí fastonù k pøipraveným vodièùm vedoucím od výhybky. 7) Pøed samotným osazením reproduktorù a terminálu do montážních otvorù vlepíme samolepící molitanovou tìsnící pásku. 8) Dovnitø každé reprosoustavy rozprostøeme cca. 0,25 bm tlumícího materiálu a to tak, aby nezasahoval bezprostøednì k basreflexu. 9) Reproduktory i terminály øádnì osadíme a pøišroubujeme. 10) Basreflex pøi jeho ústí potøeme Chemoprenem nebo podobným lepidlem a dorazíme do pøipraveného otvoru. 11) Po zaschnutí zkontrolujeme, zda v reprosoustavì nic nechrastí. Celková pracnost max. 6 hodin/pár. Potøebné náøadí a souèásti neobsažené v kompletech: Struhák støední pùlkulatý nebo plochý - Pilník støední na døevo - Vrtaèka - Vrták do døeva Æ1mm - Pájka a cín - Šroubováky - Silikonový tmel pro usazení výhybky - Chemopren nebo podobné lepidlo Výsledné parametry reprosoustavy: Max. dlouhodobý pøíkon: 60 V.A Max krátkodobý pøíkon: 110 V.A Jmen. impedance: 6 Ohm Charakteristická citlivost: 87 db/1m/2,83v obr. 3 obr. 4 Rozpis materiálu: Odýhovaná ozvuènice: 2ks Výškový reproduktor: SEAS 25 TFF 2ks Støedobasový reproduktor: P17RCY 2ks Terminál zdvojený-biwiringový: ST-940 GM 2ks Basreflex Æ50mm, délka 12,5cm: 2 ks Výhybkový tištìný spoj: 2ks Tlumící materiál tlouš ka 40mm. 0,5 bm šíøe 2m Šroub s èoèkovou hlavicí 4/35mm samoøezný: 8ks Šroub se zápustnou hlavicí 4/25mm samoøezný: 8ks Šroub 4/15mm samoøezný: 2ks Tìsnící páska pod reproduktory: 1,5m R1=3,9 Ohm/5W 2ks R2=10 Ohm/5W 2ks L1=1,5mH/0,66hm prùmìr vodièe 1,12mm 2ks L2=0,18mH/0,36 Ohm prùmìr vodièe 1mm 2ks C1=5,6 uf foliový nízkotoleranèní 2ks C2=4,7uF foliový nízkotoleranèní 2ks C2=6,8uF foliový nízkotoleranèní 2ks Pøíjemný poslech za Besie s.r.o. Vám pøejí M.Janura a K.Sýkora. obr. 5

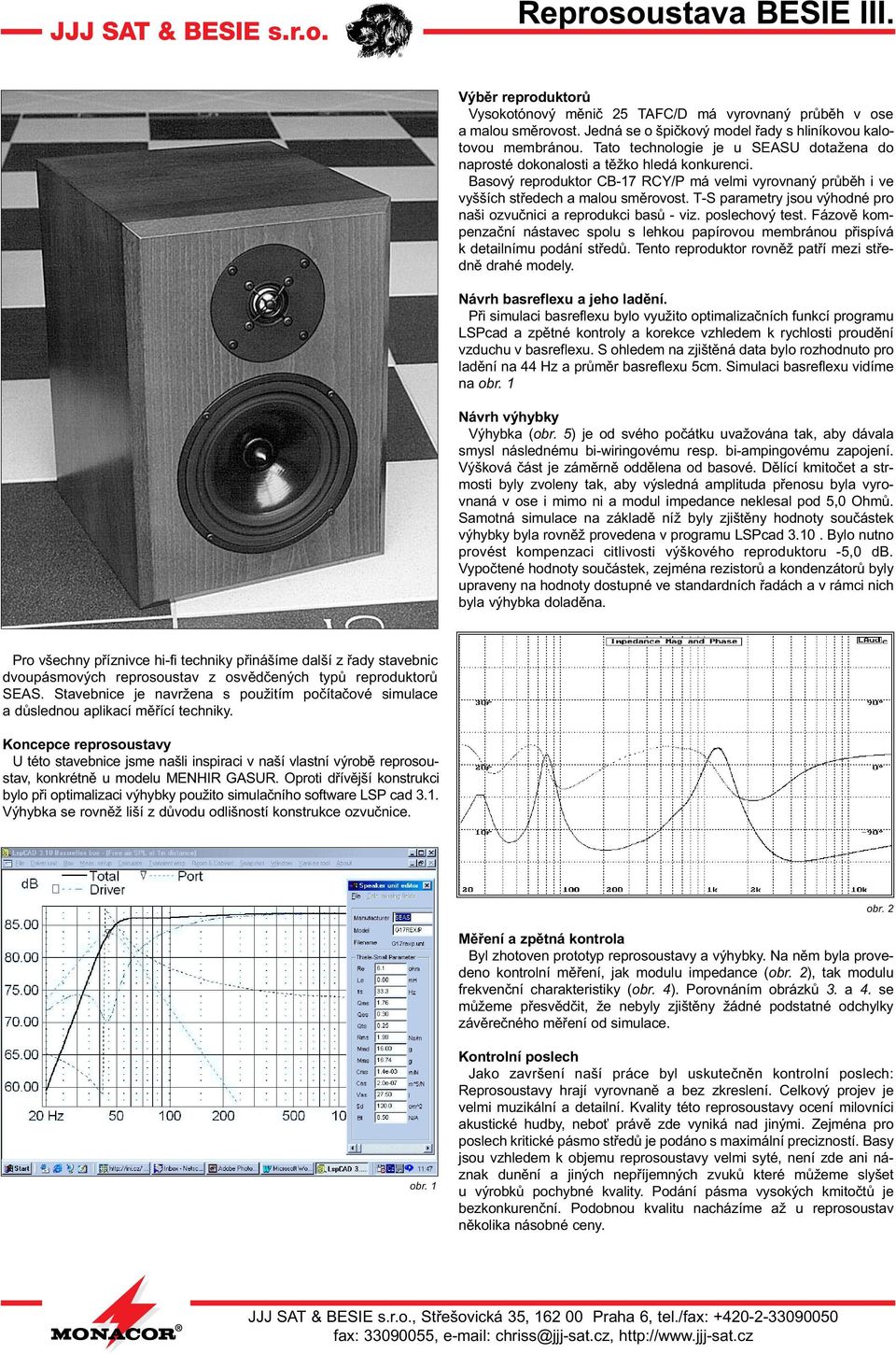

3 Reprosoustava BESIE III. Výbìr reproduktorù Vysokotónový mìniè 25 TAFC/D má vyrovnaný prùbìh v ose a malou smìrovost. Jedná se o špièkový model øady s hliníkovou kalotovou membránou. Tato technologie je u SEASU dotažena do naprosté dokonalosti a tìžko hledá konkurenci. Basový reproduktor CB-17 RCY/P má velmi vyrovnaný prùbìh i ve vyšších støedech a malou smìrovost. T-S parametry jsou výhodné pro naši ozvuènici a reprodukci basù - viz. poslechový test. Fázovì kompenzaèní nástavec spolu s lehkou papírovou membránou pøispívá k detailnímu podání støedù. Tento reproduktor rovnìž patøí mezi støednì drahé modely. Návrh basreflexu a jeho ladìní. Pøi simulaci basreflexu bylo využito optimalizaèních funkcí programu LSPcad a zpìtné kontroly a korekce vzhledem k rychlosti proudìní vzduchu v basreflexu. S ohledem na zjištìná data bylo rozhodnuto pro ladìní na 44 Hz a prùmìr basreflexu 5cm. Simulaci basreflexu vidíme na obr. 1 Návrh výhybky Výhybka (obr. 5) je od svého poèátku uvažována tak, aby dávala smysl následnému bi-wiringovému resp. bi-ampingovému zapojení. Výšková èást je zámìrnì oddìlena od basové. Dìlící kmitoèet a strmosti byly zvoleny tak, aby výsledná amplituda pøenosu byla vyrovnaná v ose i mimo ni a modul impedance neklesal pod 5,0 Ohmù. Samotná simulace na základì níž byly zjištìny hodnoty souèástek výhybky byla rovnìž provedena v programu LSPcad Bylo nutno provést kompenzaci citlivosti výškového reproduktoru -5,0 db. Vypoètené hodnoty souèástek, zejména rezistorù a kondenzátorù byly upraveny na hodnoty dostupné ve standardních øadách a v rámci nich byla výhybka doladìna. Pro všechny pøíznivce hi-fi techniky pøinášíme další z øady stavebnic dvoupásmových reprosoustav z osvìdèených typù reproduktorù SEAS. Stavebnice je navržena s použitím poèítaèové simulace a dùslednou aplikací mìøící techniky. Koncepce reprosoustavy U této stavebnice jsme našli inspiraci v naší vlastní výrobì reprosoustav, konkrétnì u modelu MENHIR GASUR. Oproti døívìjší konstrukci bylo pøi optimalizaci výhybky použito simulaèního software LSP cad 3.1. Výhybka se rovnìž liší z dùvodu odlišností konstrukce ozvuènice. obr. 2 Mìøení a zpìtná kontrola Byl zhotoven prototyp reprosoustavy a výhybky. Na nìm byla provedeno kontrolní mìøení, jak modulu impedance (obr. 2), tak modulu frekvenèní charakteristiky (obr. 4). Porovnáním obrázkù 3. a 4. se mùžeme pøesvìdèit, že nebyly zjištìny žádné podstatné odchylky závìreèného mìøení od simulace. obr. 1 Kontrolní poslech Jako završení naší práce byl uskuteènìn kontrolní poslech: Reprosoustavy hrají vyrovnanì a bez zkreslení. Celkový projev je velmi muzikální a detailní. Kvality této reprosoustavy ocení milovníci akustické hudby, nebo právì zde vyniká nad jinými. Zejména pro poslech kritické pásmo støedù je podáno s maximální precizností. Basy jsou vzhledem k objemu reprosoustavy velmi syté, není zde ani náznak dunìní a jiných nepøíjemných zvukù které mùžeme slyšet u výrobkù pochybné kvality. Podání pásma vysokých kmitoètù je bezkonkurenèní. Podobnou kvalitu nacházíme až u reprosoustav nìkolika násobné ceny. JJJ SAT & BESIE s.r.o., Støešovická 35, Praha 6, tel./fax: fax: , chriss@jjj-sat.cz,

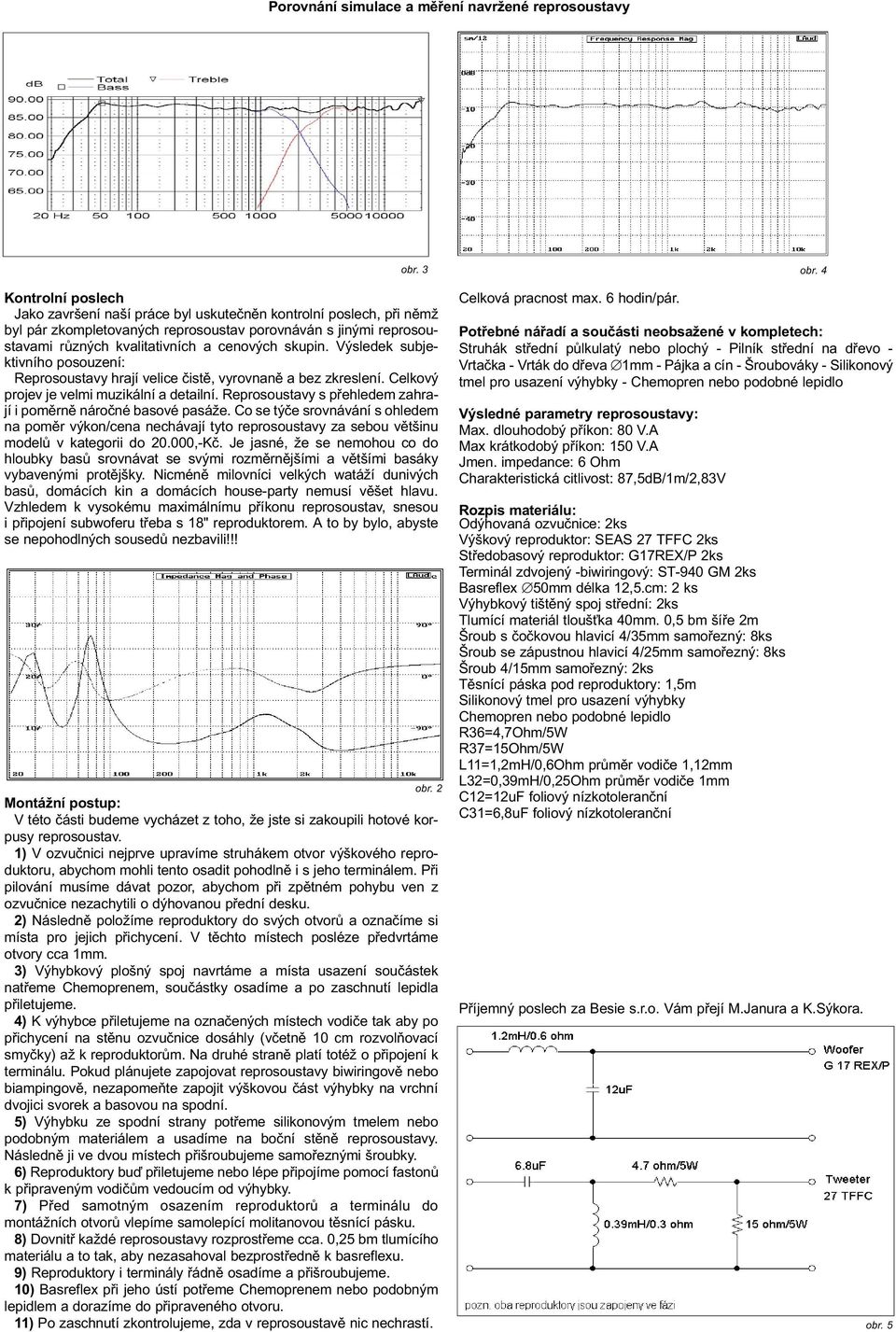

4 Porovnání simulace a mìøení navržené reprosoustavy obr. 3 Montážní postup: V této èásti budeme vycházet z toho, že jste si zakoupili hotové korpusy reprosoustav. 1) V ozvuènici nejprve upravíme struhákem otvor výškového reproduktoru, abychom mohli tento osadit pohodlnì i s jeho terminálem. Pøi pilování musíme dávat pozor, abychom pøi zpìtném pohybu ven z ozvuènice nezachytili o dýhovanou pøední desku. 2) Následnì položíme reproduktory do svých otvorù a oznaèíme si místa pro jejich pøichycení. V tìchto místech posléze pøedvrtáme otvory cca 1mm. 3) Výhybkový plošný spoj navrtáme a místa usazení souèástek natøeme Chemoprenem, souèástky osadíme a po zaschnutí lepidla pøiletujeme. 4) K výhybce pøiletujeme na oznaèených místech vodièe tak aby po pøichycení na stìnu ozvuènice dosáhly (vèetnì 10 cm rozvolòovací smyèky) až k reproduktorùm. Na druhé stranì platí totéž o pøipojení k terminálu. Pokud plánujete zapojovat reprosoustavy biwiringovì nebo biampingovì, nezapomeòte zapojit výškovou èást výhybky na vrchní dvojici svorek a basovou na spodní. 5) Výhybku ze spodní strany potøeme silikonovým tmelem nebo podobným materiálem a usadíme na boèní stìnì reprosoustavy. Následnì ji ve dvou místech pøišroubujeme samoøeznými šroubky. 6) Reproduktory buï pøiletujeme nebo lépe pøipojíme pomocí fastonù k pøipraveným vodièùm vedoucím od výhybky. 7) Pøed samotným osazením reproduktorù a terminálu do montážních otvorù vlepíme samolepící molitanovou tìsnící pásku. 8) Dovnitø každé reprosoustavy rozprostøeme cca. 0,25 bm tlumícího materiálu a to tak, aby nezasahoval bezprostøednì k basreflexu. 9) Reproduktory i terminály øádnì osadíme a pøišroubujeme. 10) Basreflex pøi jeho ústí potøeme Chemoprenem nebo podobným lepidlem a dorazíme do pøipraveného otvoru. 11) Po zaschnutí zkontrolujeme, zda v reprosoustavì nic nechrastí. Rozpis materiálu: Odýhovaná ozvuènice: 2ks Výškový reproduktor: SEAS 25 TAF/D 2ks Støedobasový reproduktor: CB17RCY/P 2ks Terminál zdvojený -biwiringový: ST-940 GM 2ks Basreflex / 50mm délka 12,5cm: 2 ks Výhybkový tištìný spoj støední: 2ks Tlumící materiál tlouš ka 40mm. 0,5 bm šíøe 2m Šroub s èoèkovou hlavicí 4/35mm samoøezný: 8ks Šroub se zápustnou hlavicí 4/25mm samoøezný: 8ks Šroub 4/15mm samoøezný: 2ks Tìsnící páska pod reproduktory: 1,5m Silikonový tmel pro usazení výhybky Chemopren nebo podobné lepidlo R1=3,9 Ohm/5W 2ks R2=8,2 Ohm/5W 2ks L1=1,5mH/0,66hm prùmìr vodièe 1,12mm 2ks L2=0,33mH/0,40 Ohm prùmìr vodièe 1mm 2ks C1 a C2=6,8 uf foliový nízkotoleranèní 4ks obr. 4 Pøíjemný poslech za Besie s.r.o. Vám pøejí M.Janura a K.Sýkora. Celková pracnost max. 6 hodin/pár. Potøebné náøadí a souèásti neobsažené v kompletech: Struhák støední pùlkulatý nebo plochý - Pilník støední na døevo - Vrtaèka - Vrták do døeva Æ1mm - Pájka a cín - Šroubováky - Silikonový tmel pro usazení výhybky - Chemopren nebo podobné lepidlo Výsledné parametry reprosoustavy: Max. dlouhodobý pøíkon: 60 V.A Max krátkodobý pøíkon: 120 V.A Jmen. impedance: 6 Ohm Charakteristická citlivost: 87 db/1m/2,83v obr. 5

5 Reprosoustava BESIE I. Výbìr reproduktorù Každý ví že právì tato etapa návrhu reprosoustavy determinuje dosažitelnou kvalitu reprodukce. My jsme se pøidrželi naší výchozí koncepce a vybírali z nejnovìjších typù reproduktorù SEAS. Skuteènì je z èeho vybírat. Zhruba pøed rokem tento svìtoznámý výrobce rozšíøil svoji nabídku výškových reproduktorù o øadu oznaèovanou 27. Pro tuto øadu je charakteristické použití materiálu SONOTEX, známého již døíve z high-endového výškového reproduktoru øady EXCELL. Tento materiál bývá u rùzných typù používán k výrobì membrány a závìsu membrány. Je dosahováno pozoruhodných pozitivních výsledkù v smìrovosti a v potlaèení parazitních rezonancí membrány. Z této nové øady bylo vybrán reproduktor 27 TFFC a to s ohledem na nejpøíznivìjší cenu pøi zachování velmi vyrovnané frekvenèní charakteristiky a výborných smìrových vlastností. Jedná se o reproduktor s kalotovou membránou vyrobenou z již zmínìného materiálu SONO- TEX. Navíc je tento reproduktor vybaven integrovanou komorou s pøídavným objemem.možnost pomìrnì nízkého dìlícího kmitoètu byla rovnìž výhodou pøi následné konstrukci výhybky. Jako basový reproduktor byl zvolen mìniè G 17REX/P. Tento reproduktor má hned nìkolik pozoruhodných vlastností. Již na první pohled vypadá velmi atraktivnì. Tím souèasnì zapadá do naší koncepce reprosoustavy. Bylo by ovšem nekorektní používat reproduktor jen kvùli pìknému vzhledu. Díky ostatním parametrùm naše konstruktérské svìdomí zùstává èisté. Atraktivní vzhled reproduktoru je dán kromì jiného použitím žluté skelné tkaniny (nikoli tedy kevlaru) jako materiálu pro výrobu membrány. Výhodou tohoto materiálu je vnitøní tlumení rezonancí membrány, které je dáno její strukturou. Membrána je rovnìž lehká a velmi tuhá, tudíž bez zákmitù. Obì tyto vlastnosti jsou nanejvýš dùležité u støedobasového reproduktoru. Samozøejmostí je dlouhá kmitaèka (12mm) a znaèná lineární výchylka (6mm). Maximální výchylka 19mm a velký prùmìr kmitaèky (39mm!) umožòují i znaèný maximální pøíkon, ke kterému pøispívá i masivní fázovì kompenzaèní nástavec zlepšující chlazení kmitaèky. Díky impozantnímu magnetu má reproduktor pøi veškerých výše uvedených vymoženostech slušnou citlivost a nízké Q. Mìøením systémem LAUD 3.0 a následnou poèítaèovou simulací v LSP cadu 3.1 bylo ovìøeno, že je pro tento reproduktor vhodná uvažovaná ozvuènice o objemu 15l. Návrh basreflexu a jeho ladìní. Pøi simulaci basreflexu bylo využito optimalizaèních funkcí programu LSPcad a zpìtné kontroly a korekce vzhledem k rychlosti proudìní vzduchu v basreflexu. S ohledem na zjištìná data bylo rozhodnuto pro ladìní na 45 Hz a prùmìr basreflexu 5cm. Jak patrno z obrázkù, zejména ze simulace basreflexu - (obr. 1), projevuje se u basového reproduktoru vliv nízkého Q. Tento jev je zohlednìn pøi výbìru souèástek do výhybky, kde je pøedøazena basovému reproduktoru tlumivka s vìtším stejnosmìrným odporem. Pro všechny pøíznivce hi-fi techniky a vìrné ètenáøe seriálu o stavbì reprosoustav pøinášíme malý bonbónek. Jedná se stavebnici dvoupásmové reprosoustavy z nejnovìjších typù reproduktorù SEAS. Stavebnice je navržena s použitím poèítaèové simulace a dùslednou aplikací mìøící techniky. Koncepce reprosoustavy Cílem našeho snažení pøi návrhu reprosoustavy byla od prvopoèátku maximální kvalita reprodukce a atraktivní design. Toto high-endové kriterium pochopitelnì zásadnì ovlivnilo výbìr reproduktorù. Zároveò jsme se nechtìli pouštìt do pøíliš komplikovaných øešení ozvuènice. Ze zkušenosti totiž víme že obstarání kvalitní ozvuènice mùže pøinášet až netušené problémy. Truhláøi zkrátka radìji vyrábìjí všelijaké skøínì a polièky než malé a detailnì zpracované ozvuènice reprosoustav. Dospìli jsme k názoru, že regálová reprosoustava je stále nejvíce žádána a používána. Nutno øíci že jsme vybírali reproduktory tak, aby celková cena reprosoustav výraznì nepøesáhla prùmìrnou mzdu obèana tohoto státu. Návrh výhybky Výhybka je od svého poèátku uvažována tak, aby dávala smysl následnému bi-wiringovému resp. bi-ampingovému zapojení. Výšková èást je zámìrnì oddìlena od basové. Dìlící kmitoèet a strmosti byly zvoleny tak, aby výsledná amplituda pøenosu byla vyrovnaná v ose i mimo ni a modul impedance neklesal pod 5,9 Ohmù. Samotná simulace na základì níž byly zjištìny hodnoty souèástek výhybky byla rovnìž provedena v programu LSPcad Bylo nutno provést kompenzace: kompenzaci citlivosti výškového reproduktoru -5,5 db. Vypoètené hodnoty souèástek, zejména rezistorù a kondenzátorù byly upraveny na hodnoty dostupné ve standardních øadách a v rámci nich byla výhybka doladìna. Mìøení a zpìtná kontrola Byl zhotoven prototyp reprosoustavy a výhybky. Na nìm byla provedeno kontrolní mìøení, jak modulu impedance (obr. 2), tak modulu frekvenèní charakteristiky (obr. 4). Porovnáním obrázkù 3. a 4. se mùžeme pøesvìdèit, že nebyly zjištìny žádné podstatné odchylky závìreèného mìøení od simulace. obr. 1 JJJ SAT & BESIE s.r.o., Støešovická 35, Praha 6, tel./fax: fax: , chriss@jjj-sat.cz,

6 Porovnání simulace a mìøení navržené reprosoustavy obr. 3 Kontrolní poslech Jako završení naší práce byl uskuteènìn kontrolní poslech, pøi nìmž byl pár zkompletovaných reprosoustav porovnáván s jinými reprosoustavami rùzných kvalitativních a cenových skupin. Výsledek subjektivního posouzení: Reprosoustavy hrají velice èistì, vyrovnanì a bez zkreslení. Celkový projev je velmi muzikální a detailní. Reprosoustavy s pøehledem zahrají i pomìrnì nároèné basové pasáže. Co se týèe srovnávání s ohledem na pomìr výkon/cena nechávají tyto reprosoustavy za sebou vìtšinu modelù v kategorii do ,-Kè. Je jasné, že se nemohou co do hloubky basù srovnávat se svými rozmìrnìjšími a vìtšími basáky vybavenými protìjšky. Nicménì milovníci velkých watáží dunivých basù, domácích kin a domácích house-party nemusí vìšet hlavu. Vzhledem k vysokému maximálnímu pøíkonu reprosoustav, snesou i pøipojení subwoferu tøeba s 18" reproduktorem. A to by bylo, abyste se nepohodlných sousedù nezbavili!!! obr. 2 Montážní postup: V této èásti budeme vycházet z toho, že jste si zakoupili hotové korpusy reprosoustav. 1) V ozvuènici nejprve upravíme struhákem otvor výškového reproduktoru, abychom mohli tento osadit pohodlnì i s jeho terminálem. Pøi pilování musíme dávat pozor, abychom pøi zpìtném pohybu ven z ozvuènice nezachytili o dýhovanou pøední desku. 2) Následnì položíme reproduktory do svých otvorù a oznaèíme si místa pro jejich pøichycení. V tìchto místech posléze pøedvrtáme otvory cca 1mm. 3) Výhybkový plošný spoj navrtáme a místa usazení souèástek natøeme Chemoprenem, souèástky osadíme a po zaschnutí lepidla pøiletujeme. 4) K výhybce pøiletujeme na oznaèených místech vodièe tak aby po pøichycení na stìnu ozvuènice dosáhly (vèetnì 10 cm rozvolòovací smyèky) až k reproduktorùm. Na druhé stranì platí totéž o pøipojení k terminálu. Pokud plánujete zapojovat reprosoustavy biwiringovì nebo biampingovì, nezapomeòte zapojit výškovou èást výhybky na vrchní dvojici svorek a basovou na spodní. 5) Výhybku ze spodní strany potøeme silikonovým tmelem nebo podobným materiálem a usadíme na boèní stìnì reprosoustavy. Následnì ji ve dvou místech pøišroubujeme samoøeznými šroubky. 6) Reproduktory buï pøiletujeme nebo lépe pøipojíme pomocí fastonù k pøipraveným vodièùm vedoucím od výhybky. 7) Pøed samotným osazením reproduktorù a terminálu do montážních otvorù vlepíme samolepící molitanovou tìsnící pásku. 8) Dovnitø každé reprosoustavy rozprostøeme cca. 0,25 bm tlumícího materiálu a to tak, aby nezasahoval bezprostøednì k basreflexu. 9) Reproduktory i terminály øádnì osadíme a pøišroubujeme. 10) Basreflex pøi jeho ústí potøeme Chemoprenem nebo podobným lepidlem a dorazíme do pøipraveného otvoru. 11) Po zaschnutí zkontrolujeme, zda v reprosoustavì nic nechrastí. Celková pracnost max. 6 hodin/pár. Potøebné náøadí a souèásti neobsažené v kompletech: Struhák støední pùlkulatý nebo plochý - Pilník støední na døevo - Vrtaèka - Vrták do døeva Æ1mm - Pájka a cín - Šroubováky - Silikonový tmel pro usazení výhybky - Chemopren nebo podobné lepidlo Výsledné parametry reprosoustavy: Max. dlouhodobý pøíkon: 80 V.A Max krátkodobý pøíkon: 150 V.A Jmen. impedance: 6 Ohm Charakteristická citlivost: 87,5dB/1m/2,83V Rozpis materiálu: Odýhovaná ozvuènice: 2ks Výškový reproduktor: SEAS 27 TFFC 2ks Støedobasový reproduktor: G17REX/P 2ks Terminál zdvojený -biwiringový: ST-940 GM 2ks Basreflex Æ50mm délka 12,5.cm: 2 ks Výhybkový tištìný spoj støední: 2ks Tlumící materiál tlouš ka 40mm. 0,5 bm šíøe 2m Šroub s èoèkovou hlavicí 4/35mm samoøezný: 8ks Šroub se zápustnou hlavicí 4/25mm samoøezný: 8ks Šroub 4/15mm samoøezný: 2ks Tìsnící páska pod reproduktory: 1,5m Silikonový tmel pro usazení výhybky Chemopren nebo podobné lepidlo R36=4,7Ohm/5W R37=15Ohm/5W L11=1,2mH/0,6Ohm prùmìr vodièe 1,12mm L32=0,39mH/0,25Ohm prùmìr vodièe 1mm C12=12uF foliový nízkotoleranèní C31=6,8uF foliový nízkotoleranèní obr. 4 Pøíjemný poslech za Besie s.r.o. Vám pøejí M.Janura a K.Sýkora. obr. 5
