1 Návod k použítí Kamerový systém Design a provedení se můžou změnit bez předchozího oznámení výrobce.

2 Obsah Bezpečnostní pokyny 3 MEKRA kamerový systém pro užitkové automobily 4 Pokyny pro uživatele 5 Montáž a obsluha Montáž a obsluha kamerového systému 6 Montáž kamery se standardním držákem 7 Montáž a obsluha barevného monitoru 10 Montáž a připojení řídící jednotky 17 Montáž a obsluha černobílého monitoru 20 Schéma zapojení MEKRA kabelové přípojné sady 25 Technické data Kamera MCC Barevný monitor MCM Řídící jednotka MCM-0068C 28 Černobílý monitor MBM Záruční podmínky 30 2 Přečtěte si prosím pozorně návod k použití a dobře ho uschovejte!

Montáž a obsluha černobílého monitoru 20 Schéma zapojení MEKRA kabelové přípojné sady 25 Technické data Kamera MCC-1102 26 Barevný monitor

3 Bezpečnostní pokyny Pozor! Dodržujte následující pokyny, aby jste neohrozili sebe nebo někoho jiného. Pozor! Dodržujte následující pokyny, aby jste neohrozili sebe nebo někoho jiného. 3

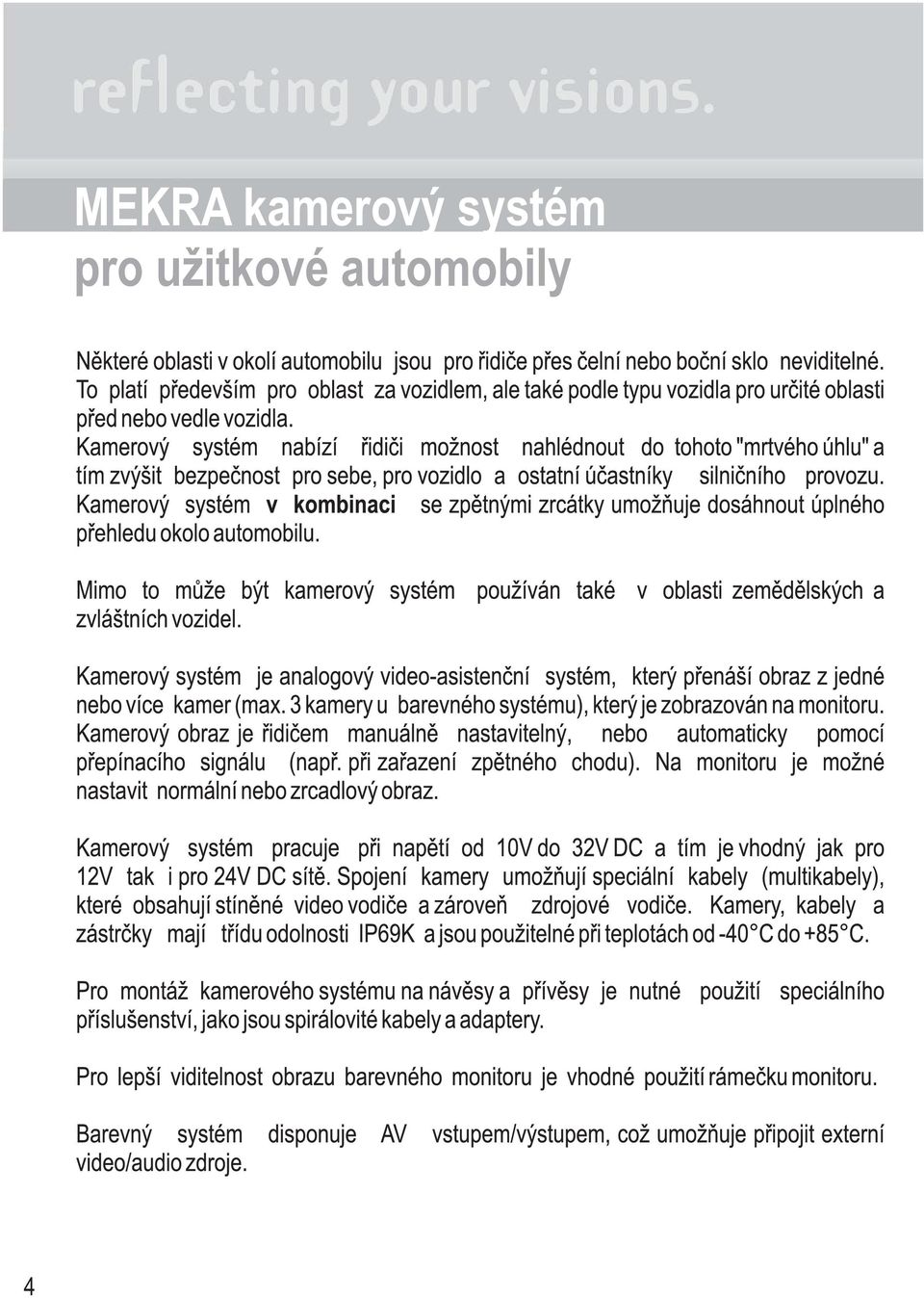

4 4 MEKRA kamerový systém pro užitkové automobily

5 Pokyny pro uživatele Pozor! Dodržujte následující pokyny, aby jste neohrozili sebe nebo někoho jiného. 5

6 6 Montáž a obsluha kamerového systému

7 Montáž kamery se standardním držákem Přední pohled na kameru Zadní pohled na kameru Přední strana kamery je uzavřena speciálním sklem. Pro lepší optické vlastnosti je sklo povrstveno antireflexní a nečistoty odpuzující vrstvou. Sklo se nesmí nikdy vyjmout, protože by došlo k úniku dusíku a do kamery by se dostala vlhkost. Na zadní straně kamery se nachází kabel s konektorem pro kabelovou zástrčku. Kabel (multikabel) je zdrojový a zároveň přenáší video-signál k monitoru. Mimo to obsahuje i vodiče pro zrcadlení obrazu. Kabel se připojí zastrčením zástrčky do konektoru tak, aby zapadla pojistka. K vytažení zástrčky je nutné stlačit pojistku v úzké štěrbině šroubovákem. 7

Sklo se nesmí nikdy vyjmout, protože by došlo k úniku dusíku a do kamery by se dostala vlhkost.

8 8 Montáž kamery se standardním držákem

9 Montáž kamery se standardním držákem Jednotlivé díly standardního držáku

10 Montáž a obsluha barevného monitoru MCM-0068 Pozor! Dodržujte následující pokyny, aby jste neohrozili sebe nebo někoho jiného. 10

11 Montáž a obsluha barevného monitoru MCM-0068 Upevnění na střechu vozidla Upevnění na armaturu nebo konzolu Upevnění na střechu vozidla Upevnění na armaturu nebo konzolu Nastavte optimální úhel monitoru a zajistěte polohu pomocí šroubu a kulového kloubu 11

střechu vozidla Upevnění na armaturu nebo konzolu Nastavte

12 Montáž a obsluha barevného monitoru MCM-0068 Ovládací prvky

13 Montáž a obsluha barevného monitoru MCM

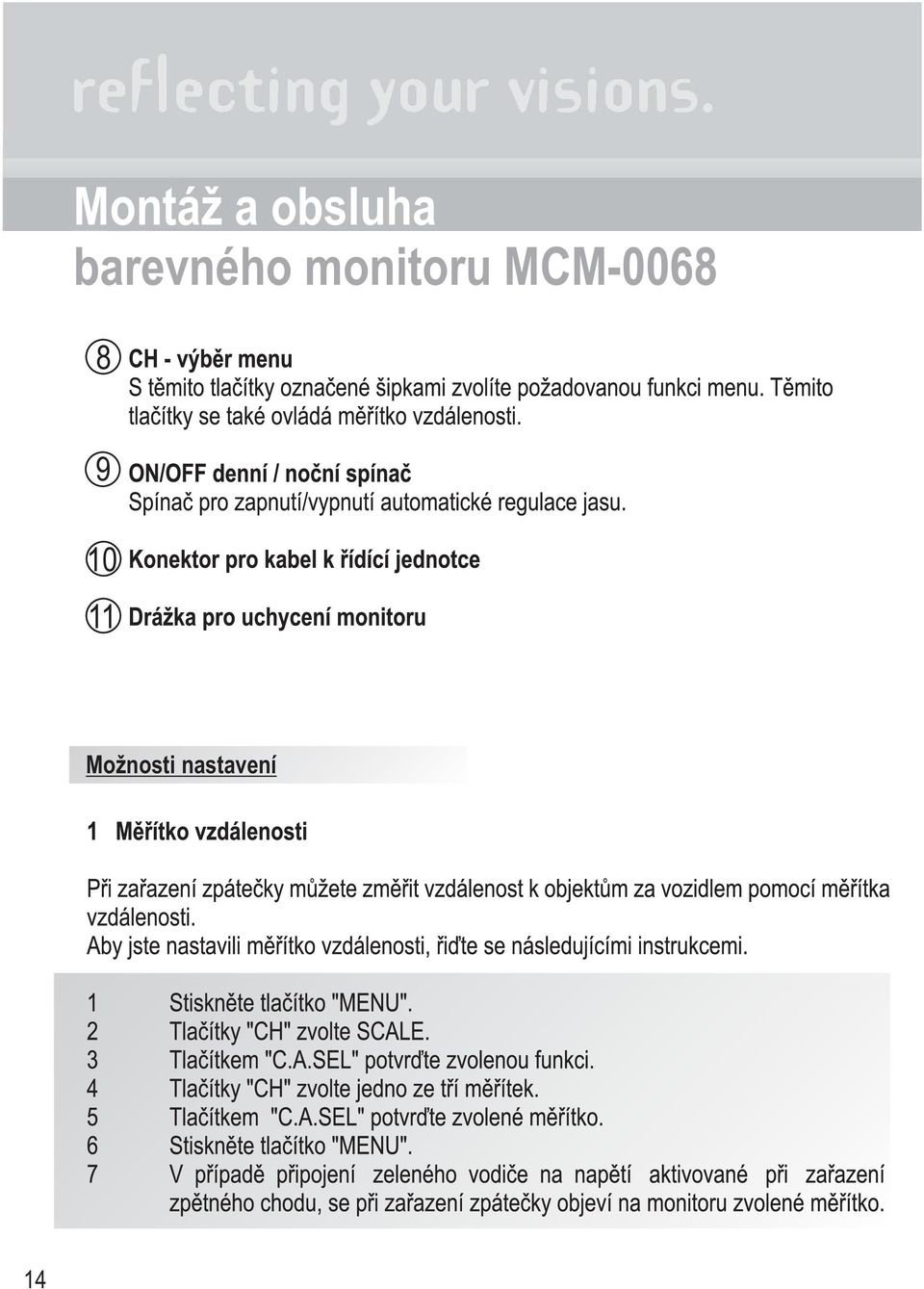

14 Montáž a obsluha barevného monitoru MCM Možnosti nastavení 14

15 Montáž a obsluha barevného monitoru MCM

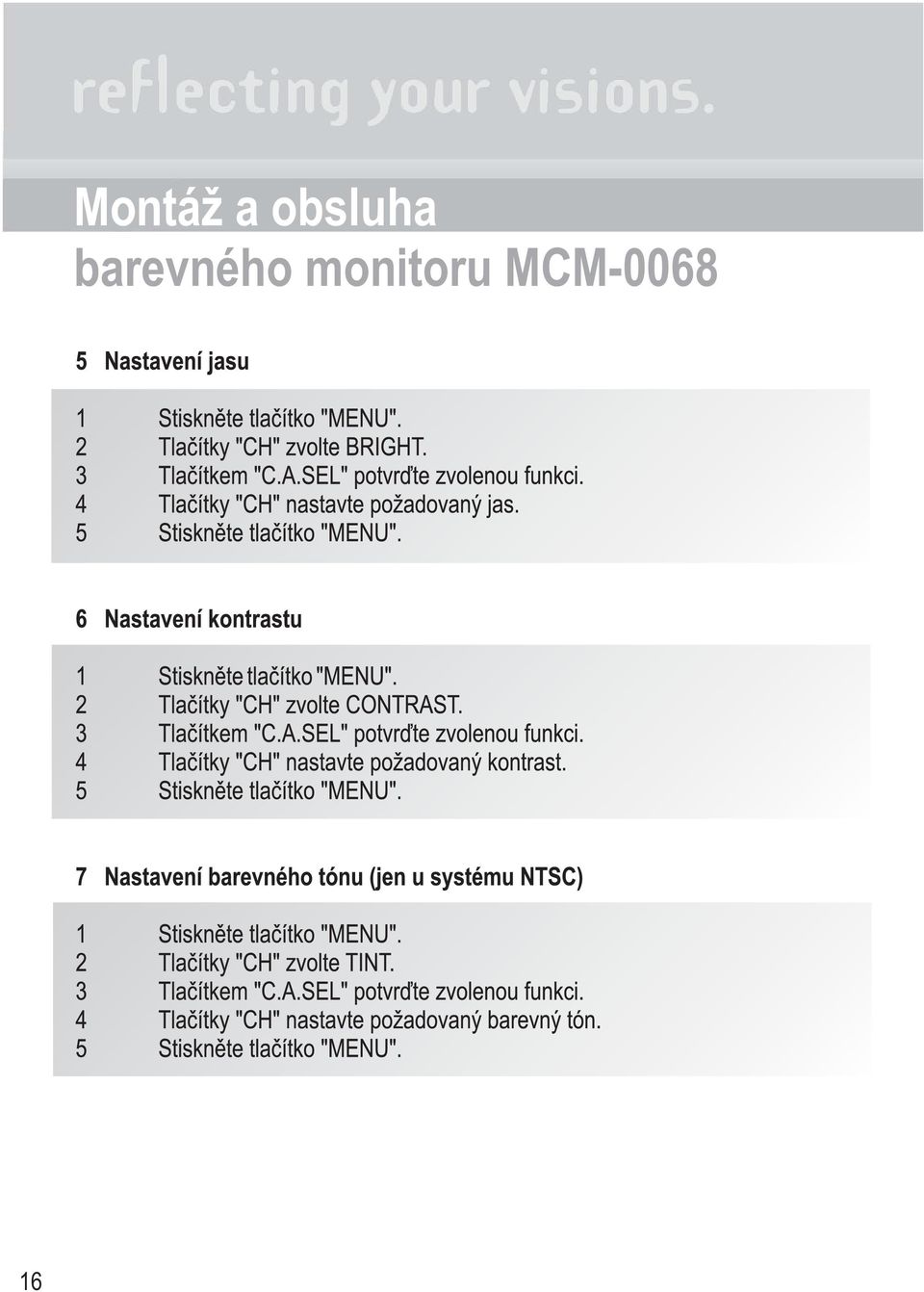

16 16 Montáž a obsluha barevného monitoru MCM-0068

17 Montáž a připojení řídící jednotky MCM-0068C Konektory řídící jednotky Audio/video - vstup pro externí audio/video zdroje 17

18 Montáž a připojení řídící jednotky MCM-0068C Pozor! Dodržujte následující pokyny, aby jste neohrozili sebe nebo někoho jiného. Před připojením řídící jednotky odpojte baterii automobilu od kostry karosérie, aby jste zabránili zkratu. 18

19 Montáž a připojení řídící jednotky MCM-0068C Zdrojové napětí dodává kamerám řídící jednotka. monitor řídící jednotka červená - plus 10V - 32V, připojeno přes zámek zapalování černá - mínus, zem zelená - signál při zařazení zpátečky Připojení na palubní síť (konektor včetně vodičů jsou v balení). kamera 1 kamera 2 kamera 3 19

monitor řídící jednotka červená - plus 10V - 32V, připojeno přes zámek zapalování

20 Montáž a obsluha černobílého monitoru MBM-0070 Pozor! Dodržujte následující pokyny, aby jste neohrozili sebe nebo někoho jiného. 20

21 Montáž a obsluha černobílého monitoru MBM-0070 Držák monitoru upevněte šrouby na zvolené místo Nastavte požadovaný úhel monitoru a dotáhněte pevně šrouby 21

22 Montáž a obsluha černobílého monitoru MBM-0070 Konektory černobílého monitoru

23 Montáž a obsluha černobílého monitoru MBM

24 Montáž a obsluha černobílého monitoru MBM-0070 Ovládací prvky a možnosti nastavení

25 Schéma zapojení MEKRA kabelové přípojné sady Pozor! Nesprávné zapojení vodičů nebo napojení kamery na nevhodné přístroje může vést k poškození kamery nebo přístroje. Škody a závady takto vzniklé jsou vyjmuty ze záruky. oranžová (mirror) žlutá (video GND) bílá GND Power černá (video) červená (+12V) MEKRA-TCS-konektor-zásuvka video (stínění) volný mirror DNG (Power) +12V video MEKRA-TCS-konektor-zástrčka mirror volný video (stínění) +12V DNG (Power) video 25

26 Technické data Kamera MCC-1102 Provozní napětí Obrazový senzor Rozlišení Videosystém Horizontální úhel kamery Provozní teplota Materiál tělesa kamery Sklo Váha Třída odolnosti Šoková odolnost Automatické vyhřívání Přípojné kabely Držák kamery 12V DC z řídící jednotky (barevný systém), nebo monitoru (černobílý systém) 1/3" CCD 350 TV linek PAL nebo NTSC standard 102 (k dispozici i kamery 70 a 130 ) od -40 do +85 slitina hliníku antireflexní s nečistoty odpuzující vrstvou ca. 0,3 kg IP69K 30G při teplotě pod 10 C 5m, 11m, 16m, 21m standardní nebo držák "Design" 26

27 Technické data Barevný monitor MCM-0068 Monitor MCM-0068 je napájen z řídící jednotky MCM-0068C. 27

28 28 Technické data Řídící jednotka MCM-0068C

29 Technické data Černobílý monitor MBM

30 30 Záruční podmínky

31 Poznámky 31

32 Za tiskové chyby neručíme! Stav k 01/2005
