1 NÁVOD NA POUŽITÍ BS-400 Parkovací snímače

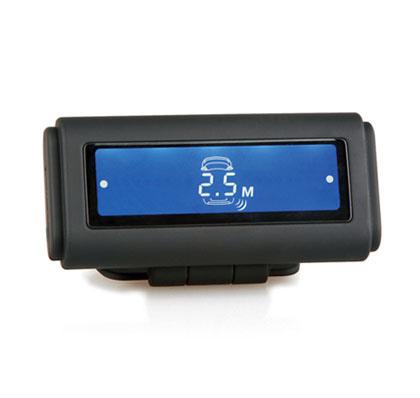

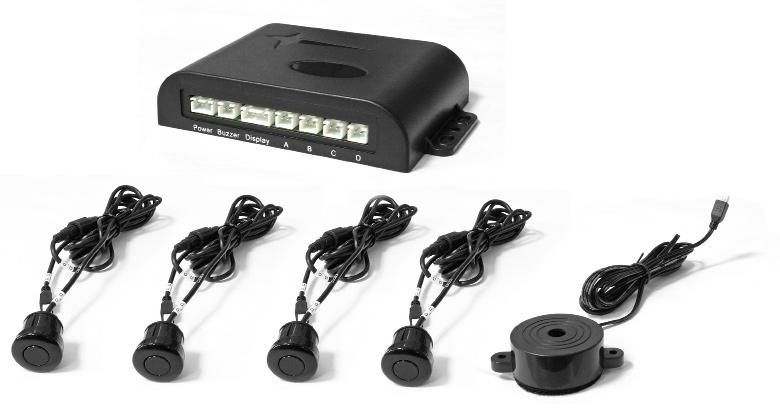

2 BS-400 Systém parkovacích snímačů BS-400 pozůstává ze 4 ultrazvukových snímačů, řídící jednotky a bzučáku. K řídící jednotce je možné připojit i LCD displej, který se prodává jako volitelné příslušenství. Systém detekuje vzdálenost od překážky za vozidlem pomocí snímačů instalovaných v zadním nárazníku. Vzdálenost se zobrazuje na speciálně navrženém LCD displeji. Systém na přiblížení se k překážce také upozorňuje pomocí zvukové signalizace. Čím je překážka blíže, tím je signál intenzivnější, takže řidič může předvídat vzdálenost a vyhnout se nehodě. VLASTNOSTI Digitální LCD displej Modré podsvícení 3-stupňové akustické upozornění na překážku 9-stupňové vizuální upozornění na překážku Jednoduchá montáž Automatická kontrola snímačů Technické parametry Napájecí napětí: 12V DC (10-16V) Odebraný proud (při 12V): mA Rozsah snímání: m Frekvence: 40Khz Pracovní teplota: Řídící jednotka (- 30 C C) Displej (- 20 C C) Rozměry displeje: 70x32x14mm Toto zařízení funguje jako pomůcka pro řidiče při couvání. Výrobek jako i výrobce není zodpovědný za způsobené škody při couvání. Vždy se přesvědčte, zda je prostor, kde budete couvat, volný. UPOZORNĚNÍ Citlivost snímačů může být snížená za těchto podmínek: hustý déšť, štěrková, hrbolatá nebo svažující se vozovka, špinavé nebo zamrzlé snímače. SiGNALIZACE Stupeň Vzdálenost Oblast Zvuk. signalizace Displej m Bezpečná vzdálenost m m Bezpečná vzdálenost Pip Pip m m Bezpečná vzdálenost Pip Pip m 4 1.1m Bezpečná vzdálenost Pip Pip m m Riziková vzdálenost Pip----Pip m m Riziková vzdálenost Pip----Pip m m Riziková vzdálenost Pip----Pip m 8 0.3m Nebezpečná vzdálenost Pip m 9 < 0.3m Nebezpečná vzdálenost Pip < 0.3m Snímače nemusí zachytit tenké předměty (kabely, lana, atd.). Snímače nejsou určené na montáž do kovových částí vozidla (kovový nárazník). Zařízení instalujte při vypnutém zapalování. Před používáním je potřebné systém otestovat. Před instalací si pozorně přečtěte instrukce a doporučení uvedené v návodu. Zařízení musí být nainstalované a používané v souladu s tímto návodem. Zařízení je určené pro montáž do všech osobních motorových vozidel s 12-voltovým elektrickým systémem. Zařízení musí být připojené na 12V a ukostřené záporným pólem. Výrobce ani prodejce nezodpovídají za případné škody vyplývající z nesprávné instalace, používání, provozování či ovládání výrobku odlišně od návodu na používání. Neodborným zásahem do zařízení nebo jeho úpravou hrozí riziko poškození samotného zařízení nebo elektrické sítě automobilu a ztráta záruky. Pro správnou a bezchybnou činnost výrobku doporučujeme instalaci svěřit odbornému servisu. 2 3

3 SCHÉMA ZAPOJENÍ LCD DISPLEJ Bzučák Displej Řídící jednotka Světlo zpátečky 2.5m - 1.1m Bezpečná vzdálenost 1.0m - 0.4m Riziková vzdálenost 0.3m - 0.0m Nebezpečná vzdálenost 2.5m - 1.1m Bezpečná vzdálenost 1.0m - 0.4m Riziková vzdálenost 0.3m - 0.0m Nebezpečná vzdálenost Snímače RozSAH SNÍMÁNÍ Snímače (cm) Displej Řídící jednotka Bzučák Snímače Červený: zpátečka + Černý: zpátečka (cm) 4 5

4 SIGNALIZACE VZDÁLENOSTI NA LCD SNÍMAČE Bezpečná vzdálenost cm Bezpečná vzdálenost cm Umístěte snímače tak, aby žádná část vozidla nepřekážela ve snímání. Riziková vzdálenost cm Nebezpečná vzdálenost 0-30 cm 50-80cm 60-80cm 30-40cm Nebezpečná vzdálenost 0-30 cm Nejvhodnější umístění pro 2 snímače Nejvhodnější umístění pro 4 snímače. Směr snímačů NÁSTROJE POTŘEBNÉ NA MONTÁŽ Pevné Pevné Nalepovací Nalepovací a pevné snímače mohou mít různé tvary 6 7

5 Směr snímačů Snímače instalujte na čistý a kolmý povrch bez kovových prvků. Montáž na rovný povrch Montáž na šikmý povrch UMÍSTĚNÍ SNÍMAČŮ A & D Hladký šikmý povrch Hladký oblý povrch Předměty absorbující ultrazvukové vlny Najděte a označte vhodné umístění pro snímače A a D. Těžko zjistitelné překážky UMÍSTĚNÍ SNÍMAČŮ Nejlepší funkčnost snímačů dosáhnete jejich umístěním 8-13cm od okraje vozidla Doporučená vzdálenost je 11cm. Všechny otvory pro snímače by měly být v jedné rovině UMÍSTĚNÍ SNÍMAČŮ B & C Odměřte vzdálenost mezi snímači A a D. Vzdálenost snímačů od země: m. Doporučená vzdálenost: 0.55m. Odměřenou vzdálenost rozdělte na 3 stejné části a označte umístění snímačů B a C. 8 9

6 vrtání displej a ŘÍDÍCÍ jednotka Držák 1 Označená místa si předvrtejte. Na vyvrtání otvorů použijte přiložený vrták. Displej můžete upevnit na zpětné zrcátko instalace SNÍMAČŮ Pomocí držáku 2 je možné nastavit sklon displeje Držák 2 Snímač Vložte snímače do otvorů a upevněte je. Natáhněte kabeláž k řídící jednotce. Displej můžete upevnit na přístrojovou desku Displej by měl být umístěný tak, aby byl lehce čitelný Řídící jednotku umístěte v zavazadlovém prostoru vozidla tak, aby nebyla vystavená velkému teplu a vlhkosti. Dejte pozor na to, aby vodiče nebyli mechanicky namáhané a nemohli se poškodit. KoNTROLA FUNKČNOSTI 2.5m 10 11
