1 Automatické spínací zařízení Controlmatic E.2 Typový list

2 Impressum Typový list Controlmatic E.2 KSB Aktiengesellschaft Všechna práva vyhrazena. Obsah návodu se bez písemného svolení společnosti KSB nesmí dále šířit, kopírovat, zpracovávat ani poskytovat třetím osobám. Obecně platí: Technické změny vyhrazeny. KSB Aktiengesellschaft Frankenthal

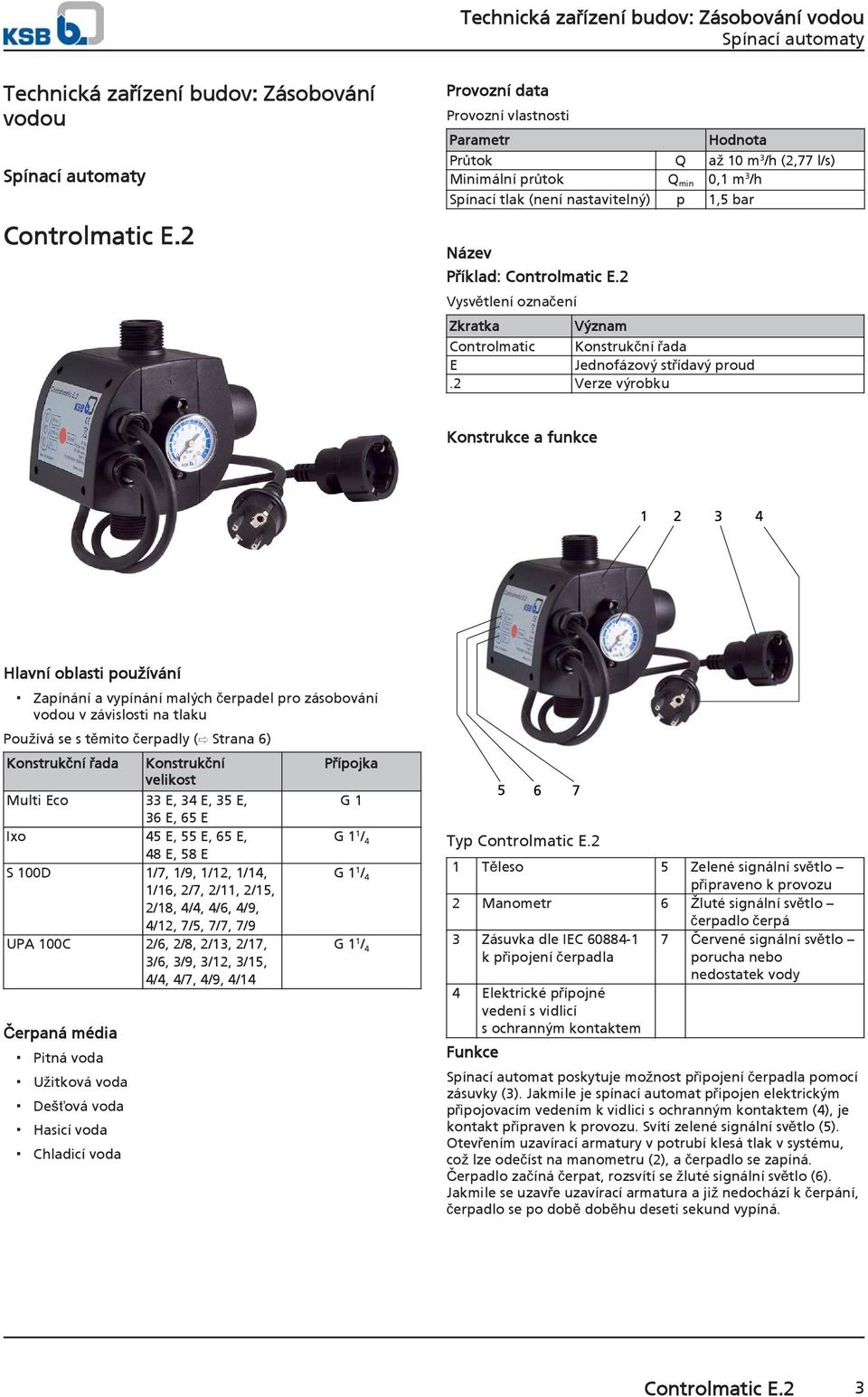

3 Technická zařízení budov: Zásobování vodou Technická zařízení budov: Zásobování vodou Controlmatic E.2 Provozní data Provozní vlastnosti Parametr Hodnota Průtok Q až 10 m 3 /h (2,77 l/s) Minimální průtok Q min 0,1 m 3 /h Spínací tlak (není nastavitelný) p 1,5 bar Název Příklad: Controlmatic E.2 Vysvětlení označení Zkratka Význam Controlmatic Konstrukční řada E Jednofázový střídavý proud.2 Verze výrobku Konstrukce a funkce Hlavní oblasti používání Zapínání a vypínání malých čerpadel pro zásobování vodou v závislosti na tlaku Používá se s těmito čerpadly ( Strana 6) Konstrukční řada Konstrukční velikost Multi Eco 33 E, 34 E, 35 E, 36 E, 65 E Ixo 45 E, 55 E, 65 E, 48 E, 58 E S 100D 1/7, 1/9, 1/12, 1/14, 1/16, 2/7, 2/11, 2/15, 2/18, 4/4, 4/6, 4/9, 4/12, 7/5, 7/7, 7/9 UPA 100C 2/6, 2/8, 2/13, 2/17, 3/6, 3/9, 3/12, 3/15, 4/4, 4/7, 4/9, 4/14 Čerpaná média Pitná voda Užitková voda Dešťová voda Hasicí voda Chladicí voda Přípojka G 1 G 1 1 / 4 G 1 1 / 4 G 1 1 / 4 Typ Controlmatic E.2 1 Těleso 5 Zelené signální světlo připraveno k provozu 2 Manometr 6 Žluté signální světlo čerpadlo čerpá 3 Zásuvka dle IEC k připojení čerpadla 4 Elektrické přípojné vedení s vidlicí s ochranným kontaktem Funkce 7 Červené signální světlo porucha nebo nedostatek vody Spínací automat poskytuje možnost připojení čerpadla pomocí zásuvky (3). Jakmile je spínací automat připojen elektrickým připojovacím vedením k vidlici s ochranným kontaktem (4), je kontakt připraven k provozu. Svítí zelené signální světlo (5). Otevřením uzavírací armatury v potrubí klesá tlak v systému, což lze odečíst na manometru (2), a čerpadlo se zapíná. Čerpadlo začíná čerpat, rozsvítí se žluté signální světlo (6). Jakmile se uzavře uzavírací armatura a již nedochází k čerpání, čerpadlo se po době doběhu deseti sekund vypíná. Controlmatic E.2 3

4 Technická zařízení budov: Zásobování vodou Bezpečnostní funkce Ochrana čerpadla proti chodu nasucho současnou kontrolou tlaku a průtoku. Při nedostatku vody spínací automat čerpadlo vypíná, červené signální světlo (7) se rozsvítí. Materiály Přehled použitých materiálů Konstrukční díl Materiál Těleso Polyamid Membrána Elastomer Výhody výrobku Jednoduché elektrické zapojení pomocí konektoru s ochranným kontaktem Automatické zapínání a vypínání čerpadla současným sledováním tlaku a průtoku Ochrana proti chodu nasucho vypnutím motoru Snadná obsluha v důsledku integrované indikace tlaku Certifikace Název Platí pro: Poznámka ACS Francie franc. Schválení pro pitnou vodu Pokyny k dimenzování Systémové tlaky 10 bar mohou poškodit spínací automat a je nutné se jich v každém případě vyvarovat. Spínací tlak spínacího automatu musí být vždy menší než maximální tlak v nulovém bodě průtoku. Minimální průtok: 0,1 m³/h Spínací tlak lze nastavit na 1,5 bar. Maximální tlaková zatížitelnost: Tlak sací strana + tlak max. čerpadlo (u nulové dopravní výšky) 10 bar Pokud si nejste jistí ohledně tlaku na sací straně, musí být: buď vypočítána bezpečnost 3 bary na jmenovitý tlak (tlak sací strana + 3 bar) + [tlak max. čerpadla (u nulového průtoku)] 10 bar nebo mezi čerpadlem a spínacím automatem či musí být na sací straně namontován redukční ventil (stabilizátor tlaku), aby tlak nebyl příliš vysoký. Pokud je v zařízení možné očekávat tlakové rázy působením rychle se uzavírajících armatur (např. magnetických ventilů), musí jejich použitelnost v konkrétním případě zkontrolovat společnost KSB. 4 Controlmatic E.2

5 Technická zařízení budov: Zásobování vodou H H Q 0 Q Diagramy Q-H 1 Minimální průtok 5 Křivka, kterou je nutné zvolit 2 Minimální spínací tlak 6 Křivka, ke které nesmí dojít 3 Bod zapnutí čerpadla 7 Maximální pracovní bod 4 Bod vypnutí čerpadla Průběh tlaku Oproti systémům s integrovanou vyrovnávací nádrží mají čerpadla se spínacími automaty při každém průtoku charakteristický konstantní tlak. Průběh tlaku Technické údaje Tabulka pro výběr Označení Hodnota Maximální provozní tlak 10 bar 1) Spínací tlak 1,5 bar Průtok 10 m 3 /h (2,77 l/s) Krytí IP 65 Maximální okolní teplota 0 až +60 C Maximální teplota čerpaného média 0 až +60 C Síťové napětí 1 ~ 230 V, 50/60 Hz Maximální proud čerpadla 10 A Ochrana proti nedostatku vody ano Opětovné spuštění po nedostatku vody ručně Hmotnost 1,3 kg Č. mat ) Spínací automat je nutné chránit před tlaky, které přesahují maximální provozní tlak, protože jinak může být poškozen! Controlmatic E.2 5

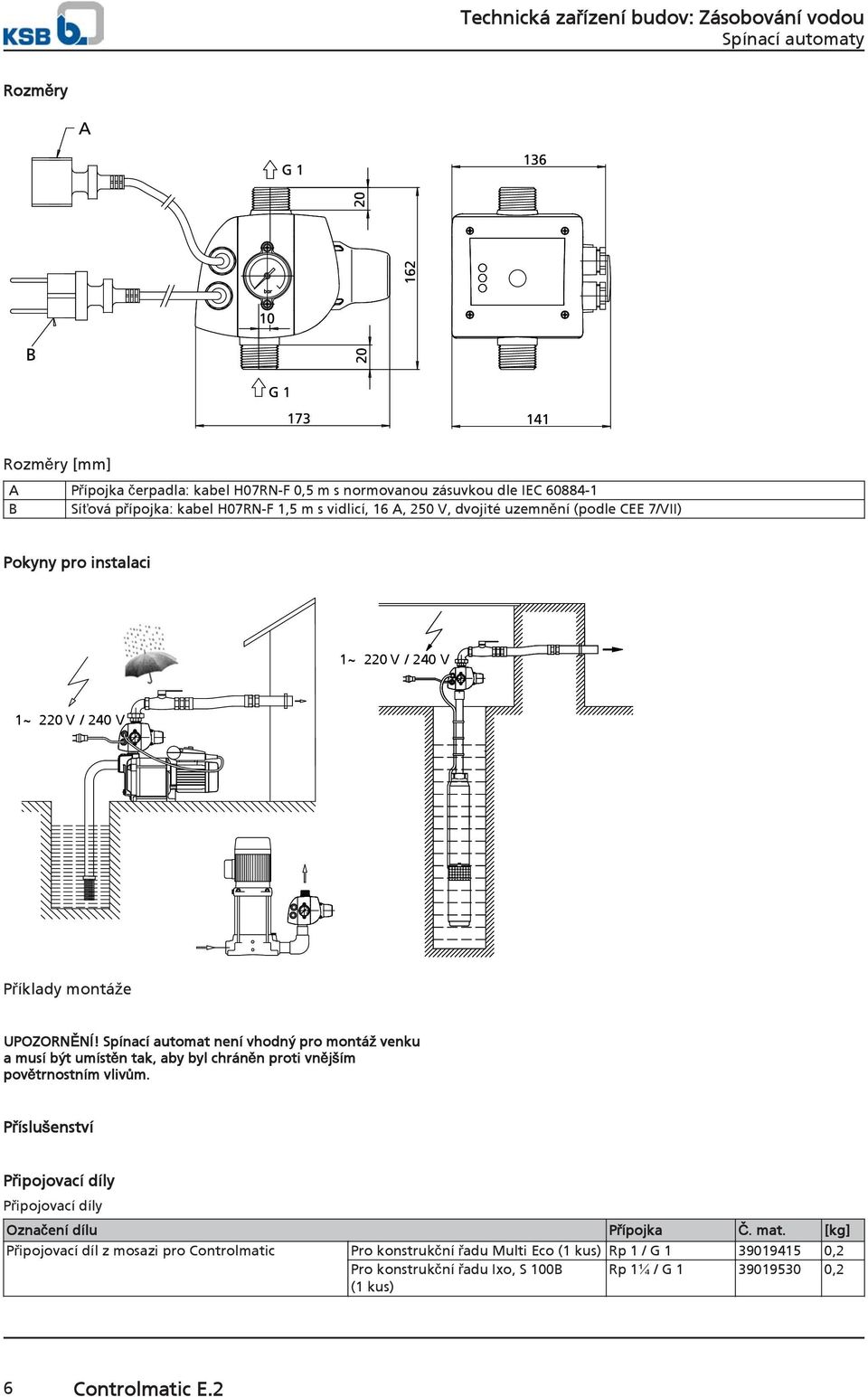

6 Technická zařízení budov: Zásobování vodou Rozměry Rozměry [mm] A Přípojka čerpadla: kabel H07RN-F 0,5 m s normovanou zásuvkou dle IEC B Síťová přípojka: kabel H07RN-F 1,5 m s vidlicí, 16 A, 250 V, dvojité uzemnění (podle CEE 7/VII) Pokyny pro instalaci 1~ 220 V / 240 V 1~ 220 V / 240 V Příklady montáže UPOZORNĚNÍ! Spínací automat není vhodný pro montáž venku a musí být umístěn tak, aby byl chráněn proti vnějším povětrnostním vlivům. Příslušenství Připojovací díly Připojovací díly Označení dílu Přípojka Č. mat. [kg] Připojovací díl z mosazi pro Controlmatic Pro konstrukční řadu Multi Eco (1 kus) Rp 1 / G ,2 Pro konstrukční řadu Ixo, S 100B (1 kus) Rp 1¼ / G ,2 6 Controlmatic E.2

7

8 KSB Aktiengesellschaft Frankenthal Johann-Klein-Str Frankenthal (Germany) Tel Fax /04-CS
