1 KATALOG VÝROBKÙ FIRMY REALPLAST

2 Vážení pøátelé, pøedkládáme Vám nabídku naší firmy, která se zabývá výrobou domovních èistíren odpadních vod, vodomìrných šachet, septikù, žump, dále pak výrobou plastových bazénù, rùzných plastových nádrží a zastøešením bazénù, jakož i dalších výrobkù dle individuelní dohody. V nabídce je uveden reprezentativní vzorek typových výrobkù, které lze upravit podle pøání a potøeb zákazníka. Doufáme, že Vás naše nabídka zaujme. Tìšíme se na další spolupráci. Kanceláø firmy se nachází na níže uvedené adrese v Èeském Brodì,. viz plánek dole. Realplast s.r.o. Žižkova ulice 1413, Èeský Brod KANCELÁØ REALPLAST Žižkova ulice SMÌR MOCHOV-ÈELÁKOVICE SMÌR LYSÁ N/L KOUNICE SMÌR POØÍÈANY-SADSKÁ NYMBURK ŠTOLMÍØ ŽELEZNIÈNÍ TRA LSTIBOØ NOVÁ VES II LIBLICE SMÌR PRAHA VÝROBA BYLANY TISMICE SMÌR MUKAØOV-ØÍÈANY PØISTOUPIM SMÌR KOLÍN VRÁTKOV TUCHORAZ SMÌR KOSTELEC N È/L KŠELY

3 KATALOG VÝROBKÙ PLATNOST OD 1. 1., VŠECHNY CENY JSOU UVEDENY BEZ DPH POZNÁMKY VÝROBEK - PØEDMÌT - SORTIMENT PLASTOVÉ BAZÉNY - OBECNÌ CENÍK KULATÝCH BAZÉNÙ CENÍK OVÁLNÝCH A OBDÉLNÍKOVÝCH BAZÉNÙ, SCHODY TVARY - STANDARDNÍ VZORY BAZÉNÙ ILUSTRAÈNÍ FOTO BAZÉNU S ODKAZEM STRANA 2 3 4, OBSAH OBECNÉ POKYNY PRO INSTALACI BAZÉNÙ 8, 9 CENÍK PØÍSLUŠENSTVÍ K BAZÉNÙM (PRO PROVOZ) CENÍK - ŽUMPY KRUHOVÉ A OVÁLNÉ ŽEBROVANÉ CENÍK - ŽUMPY KRUHOVÉ A OVÁLNÉ SENDVIÈOVÉ ŽUMPY KRUHOVÉ ŽEBROVANÉ - POPIS ŽUMPY OVÁLNÉ ŽEBROVANÉ - POPIS ŽUMPY KRUHOVÉ SENDVIÈOVÉ - POPIS ŽUMPY OVÁLNÉ SENDVIÈOVÉ - POPIS 10, , 15 16, 17 18, 19 20, 21 OBSAH ŽUMPY ATYPICKÉ HRANATÉ - POPIS 22 ATYPICKÉ ŽUMPY A NÁDRŽE - POPIS 23, 24 ŠACHTA NA VRT 25, 26 VODOMÌRNÉ ŠACHTY - POPIS, CENÍK 29 až 53 KANALIZAÈNÍ ŠACHTY, ÈERPACÍ JÍMKY - POPIS, CENÍK 54 až 57 ÈISTIÈKY ODPADNÍCH VOD - POPIS, CENÍK, PROVOZ ÈOV 58 až 69 OBSAH

4 2 PLASTOVÉ BAZÉNY REALPLAST Plastové bazény REALPLAST jsou vyrábìny podle ÈSN EN ISO a ÈSN EN ISO z homogenního polypropylénu odolného vùèi ÚV záøení o tlouštce 5 mm v barvách svìtle nebo tmavì modré. Vyrábìjí se ve standartních rozmìrech nebo podle individuelního pøání zákazníka do maximální hloubky 160 cm. Bazény tvaru oválu a obdélníku se zakulacenými rohy lze též vyrobit z polypropylénu o tlouštce 8 mm v barvì tmavì i svìtle modré. Výhodou plastových bazénù oproti bazénùm z folií je prakticky neomezená životnost použitého materálu, snadná montáž, libovolný tvar, montáž jakéhokoliv pøíslušenství, trysek, svìtel, protiproudu apod. možnost pevnì zabudovaných schodù do bazénu, to vše za srovnatelné ceny. U bazénù je možno vrchní okraj ukonèit trubkou v barvì plastu (32 mm), hranatým límcem 15 x 15 cm nebo pøelivovou hranou (møížkou) vhodné pro vnitøní zabudování bazénu. Kromì standardních rozmìrù a tvarù dodávaných bazénù se vyrábìjí i tvary a rozmìry podle pøání zákazníka. U takovýchto bazénù se cena stanoví individuálnì. OSAZENÍ PLASTOVÝCH BAZÉNÙ. Osazení bazénù - podrobný návod obdržíte pøi závazné objednávce. VŠEOBECNÉ POKYNY: Bazén se bude osazovat vìtšinou v celku, již svaøený, proto je tøeba vyhloubit jámu na všech stranách o 25 cm vìtší než je pùdorysný vnitøní rozmìr bazénu. To znamená, že skuteèný rozmìr jámy bude o 50 cm vìtší než vnitøní rozmìr bazénu. Bazény se instalují na pøedem pøipravenou armovanou desku tlouštky cm. Na betonovou desku se položí nejlépe tvrzený polystyrén o síle 2 cm nebo geotextilie a na tento podklad se usadí skelet bazénu, který se mùže obložit polystyrenem síly 5 cm jako zateplení bazénu. U bazénù zapuštìných do terénu je nejlépe skelet obetonovat suchým betonem o síle 15 cm. 1. POSTUP - BETONÁŽ. - po usazení skeletu bazénu se rozepøou podélné rovné stìny a bazén se napustí vodou do výšky cm. Bazén se obsype polosuchým betonem, který se opatrnì zhutní. Druhý den se zvýší hladina o dalších cm a pokraèuje se v betonáži. Poté následuje montáž pøíslušenství (filtraèní jednotka, skimmer, trysky, svìtla atd.) Po provedené montáži se betonáž dokonèí. 2. KRUHOVÉ BAZÉNY ATYPICKÉ BAZÉNY Bazeny kruhové se mohou instalovat na terénu na rovnou plochu.usazení atypických bazénù je nutno v každém pøípadì konzultovat s výrobcem. DEJTE POZOR ABY JSTE SE NEDOSTALI PØI VÝKOPU DO ZÓNY SPODNÍ VODY

5 3 BAZÉNY KULATÉ HLOUBKA 100 cm cena se rozumí bez DPH Vnitøní prùmìr v m objem v m3 základní cena cena s límcem Ø 3 Ø 3,5 Ø 4 Ø 4,5 Ø , , , , , , , , , ,- BAZÉNY KULATÉ HLOUBKA 120 cm cena se rozumí bez DPH Vnitøní prùmìr v m objem v m3 základní cena cena s límcem Ø 3 Ø 3,5 Ø 4 Ø 4,5 Ø , , , , , , , , , ,- BAZÉNY KULATÉ HLOUBKA 150 cm cena se rozumí bez DPH Vnitøní prùmìr v m objem v m3 základní cena cena s límcem Ø 3 Ø 3,5 Ø 4 Ø 4,5 Ø , , , , , , , , , ,- VNÌJŠÍ ROZMÌR BAZÉNU JE O cm VÌTŠÍ ( ŽEBRA)

6 4 BAZÉNY OVÁLNÉ UKONÈENÉ PLASTOVOU TRUBKOU 32 mm cena se rozumí bez DPH VNITØNÍ ROZMÌR HLOUBKA 120 cm HLOUBKA 130 cm HLOUBKA 140 cm HLOUBKA 150 cm HLOUBKA 160 cm 3 x 4 3 x 5 3 x 6 3,5 x 6 3,5 x 7 4 x 8 5 x , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,- BAZÉNY OBDÉLNÍKOVÉ UKONÈENÉ PLASTOVOU TRUBKOU 32 mm cena se rozumí bez DPH VNITØNÍ ROZMÌR HLOUBKA 120 cm HLOUBKA 130 cm HLOUBKA 140 cm HLOUBKA 150 cm HLOUBKA 160 cm 3 x 4 3 x 5 3 x 6 3,5 x 6 3,5 x 7 4 x 8 5 x , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,- VNÌJŠÍ ROZMÌR BAZÉNU JE O cm VÌTŠÍ ( ŽEBRA)

7 5 BAZÉNY OVÁLNÉ A OBDÉLNÍKOVÉ UKONÈENÉ ROVNÝM LÍMCEM 15 cm cena se rozumí bez DPH VNITØNÍ ROZMÌR HLOUBKA 120 cm HLOUBKA 130 cm HLOUBKA 140 cm HLOUBKA 150 cm HLOUBKA 160 cm 3 x 4 3 x 5 3 x 6 3,5 x 6 3,5 x 7 4 x 8 5 x , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,- VNÌJŠÍ ROZMÌR BAZÉNU JE O cm VÌTŠÍ ( ŽEBRA) PEVNÌ ZABUDOVANÉ SCHODY cena se rozumí bez DPH HLOUBKA v cm POÈET STUPÒÙ ŠÍØE 80 cm ŠÍØE 100 cm ŠÍØE 120 cm ks 4 ks 5 ks 8 660, , , , , , , , ,- BAZÉNY OVÁLNÉ A OBDÉLNÍKOVÉ UKONÈENÉ PØELIVOVÝM ŽLABEM cena se rozumí bez DPH VNITØNÍ ROZMÌR HLOUBKA 120 cm HLOUBKA 130 cm HLOUBKA 140 cm HLOUBKA 150 cm HLOUBKA 160 cm 3 x 4 3 x 5 3 x 6 3,5 x 6 3,5 x 7 4 x 8 5 x , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,-

8 6

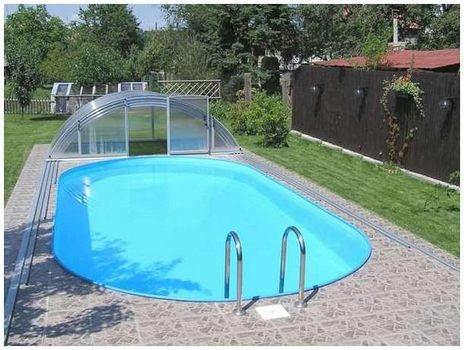

9 7 fotografie - obrázky bazénù více najdete na adrese :

10 8 OBECNÉ POKYNY PRO INSTALACI PLASTOVÝCH BAZÉNU NA CO JE TØEBA DÁT PØI ZABUDOVÁNÍ POZOR : Plastové bazény jsou vyrábìny svaøené vcelku vzhledem k pøepravì do maximálního rozmìru 3,5 x 7 m. Vìtší bazény jsou svaøovány na místì u zákazníka. Míry bazénù a plastových schodù uvedené v ceníku jsou míry vnitøní. Venkovní míry jsou asi o 30 cm vìtší a to podle velikosti bazénového lemu a velikosti výztuh (rovný límec, pøelivová hrana) UKONÈOVACÍ TRUBKA DLAŽBA STÌNA BAZÉNU MONTÁŽNÍ ROZPÌRY DNO BAZÉNU TEPELNÁ IZOLACE LÍMEC ZÁKLADOVÁ DESKA TEPELNÁ IZOLACE ŽEBRA ARMOVACÍ DRÁT BETONOVÝ ZÁSYP OKOLNÍ TERÉN VOLBA STANOVIŠTÌ Zvolte si èást pozemku chránìnou pøed padajícím listím, vzdálenou místùm se zvýšeným výskytem hmyzu. Podloží musí být rostlá zemina, nikoliv navážka, aby nedošlo k poškození betonového podkladu. Pøi výbìru umístìní bazénu pøihlédneme k možnosti umístìní technologie (filtr. jednotky atd.) do sklepa, pøípadnì do zdìné nebo plastové šachty. Vzdálenost umístìní filtraèní jednotky by nemìla být vìtší než 10 m. a) bazénový skelet bude usazován vcelku, již svaøený : v tomto pøípadì je tøeba vyhloubit jámu na všech stranách vìtší min. o cm než je pùdorysný vnitøní rozmìr bazénu. to znamená, že skuteèný rozmìr jámy bude minimálnì o cm vìtší než rozmìr bazénového skeletu. Totéž platí pro plastové schody umístìné vnì bazénu. b) bazénový skelet bude svaøen na místì mimo montážní jámu : v tomto pøípadì je potøeba rovný pozemek (trávník, dlažba, alespoò o 50 cm na každou stranu vìtší než je pùdorysný rozmìr bazénu - výkop je rozmìrovì stejný jako v pøedchozím pøípadì.

11 9 ŠACHTA PRO BAZÉNOVOU TECHNOLOGII Velikost šachty pro bazénovou technologii se urèí podle velikosti filtraèní jednotky a ostatního bazénového pøíslušenství ( topení, vámìníku atd.). Pøi použití plastové šachty dodávané firmou REALPLAST je potøeba po vyhloubení patøièné jámy vybetonovat dno jámy, na které se plastová šachta usadí. Po montáži bazénové technologie se šachta obetonuje betonem o síle 10 cm. OSAZENÍ BAZÉNOVÉHO SKELETU Po nastìhování bazénového skleletu na místo stavby se na základovou betonovou desku položí izolace ( polystyrén, geotextílie). Na takto pøipravenou desku se usadí skelet bazénu. Pevnì zabudované schody se srovnají do roviny a podepøou. Spodní izolace se zarovná zároveò s dnem bazénu. U bazénù zapuštìných do terénu je nejlépe skelet bazénu celoplošnì obetonovat polosuchým betonem o síle asi 15 cm. Po srovnání skeletu bazénu se podélné rovné stìny rozepøou montážními rozpìrami (prkna, fošny) a to tak, že se položí na horní límec bazénu a pøipevnìné zarážky jsou opøené uvnitø a vnì bazénu na potøebnou míru. Do bazénu se napustí cm vody. Plastové pevnì zabudované schody se podezdí. Bazénový skelet obložíme tepelnou izolací a do svislých výztuh bazénu, které mají pøedvrtané montážní otvory provlékneme armovací drát. Po takto pøipraveném bazénu pøistoupíme k vlastní betonáži. Betonáž provádíme polosuchou betonovou smìsí. Bazénový skelet obsypáváme stejnomìrnì kolem celého obvodu a opatrnì hutníme tak, aby všechny strany bazénu byly stále rovné (neprohnuté). Betonáž provedeme do výše napuštìné vody, to znamená do výše cm. Beton necháme 24 hodin zatvrdnout. Takže až tøetí den opìt z výšíme hladinu vody v bazénu o dalších cm a stejným zpùsobem pokraèujeme s betonáží. Bazén bude zabetonován do výše 60 cm. Následuje montáž pøíslušenství (filtraèní stanice, trysky, skimmer, svìtla atd.). Propojovací potrubí odzkoušíme a obložíme tepelnou izolací (mirelonem). Po provedené montáži technologie betonáž stejným zpùsobem dokonèíme, Pøi betonáži je potøeba dbát zvýšené pozornosti abychom nepoškodili spojovací PVC potrubí. Stavební terénní úpravy pøi dokonèení oklolí bazénu provádìjte podle vlastních možností s ohledem na pøípadné budoucí zastøešení bazénu.

12 10 PØÍSLUŠENSTVÍ K BAZÉNÙM REALPLAST cena se rozumí bez DPH zboží lze též obdržet na dobírku, resp. prostøednictvím pøepravních služeb ZBOŽÍ CENA ZBOŽÍ CENA filtr.stanice KIT 300 4,5 m3/hod 6 cest ,- krabice ke svìtlu 200,- trafo 600 W 5 250,- filtr.stanice KIT m3/hod ,- trafo 300 W/12 V 2 380,- filtr.stanice KIT m3/hod ,- trafo 200 W/12 V 2 205,- filtr.stanice KIT m3/hod ,- trafo 100 W/12 V 1 745,- filtraèní písek 1 kg 8,30 trafo 50 W/12 V 1 530,- skimmer bílý 150 x 150 mm 735,- protiproud VAG JET 70 m3/hod ,- skimmer bílý 200 x 150 mm 2 820,- protiproud VAG JET 78 m3/hod ,- skimmer oválný 4 478,- skimvac 260,- tryska komplet 18 mm 690,- protiproud vestavný VAG JET 74 m3/hod ,- uzávìr - zátka trysky 130,- protiproud vestavný VAG JET 66 m3/hod ,- žebøík standard 3 stupnì 4 780,- protiproud VAG JET 88 m3/hod ,- žebøík standard 4 stupnì 5.480,- žebøík standard 5 stupnì 6.150,- svìtlo 50 W 2 063,- tepelné èerpadlo m ,- svìtlo 100 W 2 028,- tepelné èerpadlo m ,- svìtlo 300 W/12 V MTS 2 810,- tepelné èerpadlo m ,-

13 11 PØÍSLUŠENSTVÍ K BAZÉNÙM REALPLAST cena se rozumí bez DPH zboží lze též obdržet na dobírku, resp. prostøednictvím pøepravních služeb ZBOŽÍ CENA ZBOŽÍ CENA šachta k bazénu na filtr.stanici 100 x 120 cm 6 365,- šachta na protiproud 4 400,- šachta k bazénu na filtr.stanici 120 x 120 cm 7 210,- šachta k bazénu na filtr.stanici 100 x 100 cm 5 625,- polystyren PSBS x50x2 38,- polystyren PSBS x50x5 74,- PØÍSLUŠENSTVÍ PRO PROVOZ BAZÉNÙ REALPLAST cena se rozumí vèetnì DPH zboží lze též obdržet na dobírku, resp. prostøednictvím pøepravních služeb ZBOŽÍ CENA ZBOŽÍ CENA tablety DPD Cl/Br 45,- SKIM - VAC 315,- tablety DPD Ph 45,- koš skimmer 470,- kapky set 120,- teplomìr plovoucí 195,- chlorátor plovoucí velký kartáè ocean de luxe 500,- 200,- tester DPD plachta solární m2 160,- 360,- hadice plovoucí - 1,5 m 150,- manometr 420,- teleskopická tyè 1,8-3,6 m 700,- sí ka mìlká 160,- sí ka do hloubky 200,- kartušová vložka 360,-

14 12 ŽUMPY KRUHOVÉ A OVÁLNÉ ŽEBROVANÉ KR + OR POPIS - CHARAKTERISTIKA Kruhová a oválná žumpa typu KR a OR slouží k zachycení splaškových a ostatních vodobsahujícíchškodlivé látky z menších zdrojù. (rodinné domky, chaty, menší provozovny apod.), u kterých není možnost použít èistírenské zaøízení (domovní èistièky, septiky),èi likvidovat odpadní vodu jiným zpùsobem (vypouštìním do kanalizace). Urèení objemu akumulaèního prostoru žumpy lze vypoèítat podle vzorce V = n x q x t kde n je ekvivalentní poèet pøipojených obyvatel (EO) podle ÈSN EN 1085, q je specifická, prùmìrná denní spotøeba vody v litrech na obyvatelea den a t je èasový interval vyprazdòování žumpy ve dnech. KONSTRUKÈNÍ ØEŠENÍ Kruhová a oválná žumpa typu KR a OR je navržena a vyrábìna v souladu s ÈSN Válcové tìleso žumpy je zastudena zkrouženo a svaøeno technologií firmy LEISTER z homogenních polypropylénových desek podle ÈSN EN ISO a ÈSN EN ISO (tl mm) jako uzavøená vodotìsná kruhová resp. oválná nádrž. Pláš žumpy tlouštky 8-12 mm je opatøen svislými žebry daného prùøezu. Víko žumpy tlouštky 8-12 mm je opatøeno systémem radiálních žeber opìt daného prùøezu, která jsou pøivaøena k plášti na stranì jedné a ke støedovému (støedovým) sloupkùm na stranì druhé. Støedový sloupek je v celé své výšce vyplnìn betonem. Dno žumpy je tvoøeno kruhovou (oválnou) deskou tlouš ky 8-12 mm. Ve stropu je umístìn prùlez rozmìru 600 výška 200 mm. Tento prùlez je vybaven standardním pochozím víkem, které je zajištìno proti odklopení a posunutí šrouby. OSAZENÍ DO TERÉNU Žumpa KR a OR se osazuje v terénu na dno jámy na rovnou vybetonovanou armovanou desku o tloušce cm. Po usazení se dno žumpy pøibetonuje armovaným vìncem o prùøezu 150 x 250 mm. Následující den se provádí zásyp zásypovým materiálem betonem B 10, který se prùbìžnì hutní. Podmínkou pøi provádìní zásypu je protitlak vody, která se zároveò s pokraèujícím zásypem do žumpy napouští. Závìrem se zasype víko žumpy do úrovnì terénu. Jímky nesmí být osazeny do míst se zvýšenou hladinou spodní vody. V pøípadì výskytu spodní vody lze po konzultaci s výrobcem jímky rozmìrovì upravit. CENÍK - ŽUMPY KRUHOVÉ ŽEBROVANÉ HLOUBKA cm VNITØNÍ PRÙMÌR 150 cm OBJEM m3 VNITØNÍ PRÙMÌR 240 cm CENA KR , ,- KR , ,- KR , KR , ,- KR , ,- KR , ,- HLOUBKA cm VNITØNÍ PRÙMÌR 190 cm OBJEM m3 VNITØNÍ PRÙMÌR 290 cm CENA KR , ,- KR , KR , ,- KR , KR , ,- KR , ,- CENÍK - ŽUMPY OVÁLNÉ ŽEBROVANÉ VNITØNÍ ROZMÌR OR VNITØNÍ ROZMÌR OR HLOUBKA cm ŠÍØKA cm DÉLKA cm OBJEM m3 CENA HLOUBKA cm ŠÍØKA cm DÉLKA cm OBJEM m3 CENA OR , ,- OR , ,- OR , ,- OR , ,- OR , ,- OR , ,- VŠECHNY SHORA UVEDENÉ CENY SE ROZUMÍ BEZ DPH A DOPRAVY

15 13 ŽUMPY KRUHOVÉ A OVÁLNÉ SENDVIÈOVÉ KSR + OSR POPIS - CHARAKTERISTIKA Kruhová a oválná žumpa typu KSR a OSR slouží k zachycení splaškových a ostatních vod obsahujících škodlivé látky z menších zdrojù. (rodinné domky, chaty, menší provozovny apod.), u kterých není možnost použít èistírenské zaøízení (domovní èistièky, septiky), èi likvidovat odpadní vodu jiným zpùsobem (vypouštìním do kanalizace). Urèení objemu akumulaèního prostoru žumpy lze vypoèítat podle vzorce V = n x q x t kde n je ekvivalentní poèet pøipojených obyvatel (EO) podle ÈSN EN 1085, q je specifická-prùmìrná denní spotøeba vody v litrech na obyvatele a den a t je èasový interval vyprazdòování žumpy ve dnech. KONSTRUKÈNÍ ØEŠENÍ Kruhová a oválná žumpa typu KSR a OSR je navržena a vyrábìna v souladu s ÈSN Skládá se z vnitøního a vnìjšího pláštì, dna žumpy a víka žumpy. Víko žumpy je opatøeno vybíracím otvorem 600 mm. Vnitøní i vnìjší pláštì jsou zastudena zkrouženy a svaøeny technologií firmy LEISTER z homogenních polypropylénových desek podle ÈSN EN ISO a ÈSN EN ISO (tl mm). Vnitøní tìleso pak jako uzavøená vodotìsná nádrž, která je uvnitø ve své vnitøní èásti opatøena dvìmi tangenciálními žebry. Víko je opatøeno systémem radiálních žeber daného prùøezu, která jsou pøivaøena k plášti na stranì jedné a ke støedovému (støedovým) sloupkùm na stranì druhé a prùlezem standardního rozmìru 600 výška 200 mm.. Støedový sloupek je v celé své výšce vyplnìn betonem. Dno žumpy je tvoøeno kruhovou (oválnou) deskou stejné tlouš ky jako pláš a víko. V prostoru mezi vnitøním a vnìjším pláštìm, kam se ukládají jednotlivé betonové vrstvy, je pøivaøeno 8 rozpìrek- segmentù, které zajiš ují soustøednost pláš ù. Tento prùlez je vybaven standardním pochozím víkem, které je zajištìno proti odklopení a posunutí šrouby. OSAZENÍ DO TERÉNU Žumpa KSR a OSR se osazuje v terénu na dno jámy na rovnou vybetonovanou armovanou desku o tloušce cm. Vnitøní válec se napustí vodou, která vytváøí vnitøní protitlak potøebný pøi postupném plnìní mezistìn-sendvièe žumpy vrstvami betonu. Napouštìní vody se dìje postupnì tak, jak postupuje betonáž. Jednotlivé vrstvy se doporuèují o výšce mm a vytvrdnutí jedné vrstvy 3 dny.jímky nesmí být osazeny do míst se zvýšenou hladinou spodní vody. V pøípadì výskytu spodní vody lze po konzultaci s výrobcem jímky rozmìrovì upravit. CENÍK - ŽUMPY KRUHOVÉ SENDVIÈOVÉ HLOUBKA cm VNITØNÍ PRÙMÌR 150 cm OBJEM m3 VNITØNÍ PRÙMÌR 240 cm CENA KSR , KSR , KSR , ,- KSR , ,- KSR , ,- KSR , ,- HLOUBKA cm VNITØNÍ PRÙMÌR 190 cm OBJEM m3 VNITØNÍ PRÙMÌR 290 cm CENA KSR , ,- KSR , ,- KSR , ,- KSR , ,- KSR , ,- KSR , ,- CENÍK - ŽUMPY OVÁLNÉ SENDVIÈOVÉ VNITØNÍ ROZMÌR OR VNITØNÍ ROZMÌR OR HLOUBKA cm ŠÍØKA cm DÉLKA cm OBJEM m3 CENA HLOUBKA cm ŠÍØKA cm DÉLKA cm OBJEM m3 CENA OSR , ,- OSR , ,- OSR , ,- OSR , ,- OSR , ,- OSR , ,- VŠECHNY SHORA UVEDENÉ CENY SE ROZUMÍ BEZ DPH A DOPRAVY

16 14 POPIS - CHARAKTERISTIKA Kruhová žumpa typu KR slouží k zachycení splaškových a ostatních vod obsahujících škodlivé látky z menších zdrojù. (rodinné domky, chaty, menší provozovny apod.),u kterých není možnost použít èistírenské zaøízení (domovní èistièky, septiky), a likvidovat odpadní vodu jiným zpùsobem (vypouštìním do kanalizace). Urèení objemu akumulaèního prostoru žumpy lze vypoèítat podle vzorce V = n x q x t kde n je ekvivalentní poèet pøipojených obyvatel (EO) podle ÈSN EN 1085, q je specifická-prùmìrná denní spotøeba vody v litrech na obyvatele a den a t je èasový interval vyprazdòování žumpy ve dnech KONSTRUKÈNÍ ØEŠENÍ Kruhová žumpa typu KR je navržena a vyrábìna v souladu s ÈSN Válcové tìleso žumpy je zastudena zkrouženo a svaøeno techno- VÍKO S PRÙLEZEM PLÁŠ MONTÁŽNÍ OTVOR logií firmy LEISTER z homogenních polypropylénových desek podle ÈSN EN ISO a ÈSN EN ISO (tl mm) jako uzavøená vodotìsná kruhová nádrž. Válcový pláš je opatøen svislými žebry daného prùøezu. Víko žumpy je opatøeno systémem radiálních žeber opìt daného prùøezu, která jsou pøivaøena k plášti na stranì jedné a ke støedovému sloupku na stranì druhé. Støedový sloupek je v celé své výšce vypl- ŽEBRA nìn betonem. Dno žumpy je tvoøeno kruhovou deskou stejné tlouš ky jako pláš a víko. Ve strope je prùlez o rozmìru 600 x 200 mm DNO Tento prùlez je vybaven standardním pocho- CELKOVÝ POHLED zím víkem, které je zajištìno proti odklopení a posunutí šrouby. OSAZENÍ DO TERÉNU Žumpa KR se osazuje v terénu na dno jámy na rovnou vybetonovanou armovanou desku o tloušce cm. Po usazení se dno žumpy pøibetonuje armovaným vìncem o prùøezu 150 x 250 mm. Následující den se provádí zásyp zásypovým materiálem - betonem B 10, který se prùbìžnì hutní. Podmínkou pøi provádìní zásypu je protitlak vody která se zároveò s pokraèujícím zásypem do žumpy napouští. Závìrem se víko žumpy zasype nebo pøebetonuje. Jímky nesmí být osazeny do míst se zvýšenou hladinou spodní vody. V pøípadì výskytu spodní vody lze po konzultaci s výrobcem jímky rozmìrovì upravit. Pokud nebude výše uvedený postup dodržen, hrozí, že vahou betonu a zásypového materiálu mùže být žumpa pøi montáži poškozena.

17 VÝŠKA Ž U MPY REALPLAST ÈESKÝ BROD 15 ROZMÌROVÁ DISPOZICE VNITRNI ZUMPY 150 cm TYP OBSAH VÝŠKA m3 cm KR 1 1,7 100 KR 2 2,6 150 KR 3 3,5 200 VNITRNI ZUMPY 190 cm TYP OBSAH VÝŠKA m3 cm KR 4 4,2 150 ŽUMPY ŽUMPY PØES ŽEBRA Prùmìr žumpy pøes žebra je o 200 mm vìtší KR 5 5,6 200 KR 6 7,0 250 VNITRNI ZUMPY 240 cm TYP OBSAH VÝŠKA m3 cm KR 7 6,7 150 STRED.SLOUPEK KR 8 8,9 200 KR 9 11,2 250 ZEBRA VNITRNI ZUMPY 290 cm TYP OBSAH VÝŠKA m3 cm KR 10 9,9 150 KR 11 13,2 200 KR 12 16,5 250 DETAIL STREDOVÉHO SLOUPKU A ZEBER

18 16 ŽUMPY OVÁLNÉ ŽEBROVANÉ OR 1 - OR 6 POPIS - CHARAKTERISTIKA Oválná žumpa typu OR slouží k zachycení splaškových a ostatních vod obsahujících škodlivé látky z menších zdrojù. (rodinné domky, chaty, menší provozovny apod.),u kterých není možnost použít èistírenské zaøízení (domovní èistièky, septiky), a likvidovat odpadní vodu jiným zpùsobem (vypouštìním do kanalizace). Urèení objemu akumulaèního prostoru žumpy lze vypoèítat podle vzorce V = n x q x t kde n je ekvivalentní poèet pøipojených obyvatel (EO) podle ÈSN EN 1085, q je specifická - prùmìrná denní spotøeba vody v litrech na obyvatele a den a t je èasový interval vyprazdòování žumpy ve dnech. KONSTRUKÈNÍ ØEŠENÍ Oválná žumpa typu OR je navržena a vyrábìna v souladu s ÈSN Oválné tìleso žumpy je zastudena zkrouženo VÍKO S PRÙLEZEM a svaøeno technologií firmy LEISTER z homogenních polypropylénových MONTÁŽNÍ OTVOR desek podle ÈSN EN ISO a ÈSN EN ISO (tl mm) jako uzavøená vodotìsná oválná nádrž. Oválný pláš je opatøen svislými žebry daného prùøezu.. Víko žumpy je opatøeno systémem radiálních žeber opìt daného prùøezu, která jsou pøivaøena k plášti na stranì jedné a ke støedovým sloupkùm na stranì druhé. Støedový sloupek je vyplnìn betonem. Dno žumpy je ŽEBRA tvoøeno oválnou deskou stejné tlouš ky jako pláš a víko. Ve strope je PLÁŠ prùlez o 600 x 200 mm. DNO Tento prùlez je vybaven standardním pochozím víkem, které je zajištìno proti odklopení CELKOVÝ POHLED a posunutí šrouby. OSAZENÍ DO TERÉNU Žumpa OR se osazuje v terénu na dno jámy na rovnou vybetonovanou armovanou desku o tloušce cm. Po usazení se dno žumpy pøibetonuje armovaným vìncem o prùøezu 150 x 250 mm. Následující den se provádí zásyp zásypovým materiálem - betonem B 10,, který se prùbìžnì hutní. Podmínkou pøi provádìní zásypu je protitlak vody, která se zároveò s pokraèujícím zásypem do žumpy napouští. Závìrem se víko žumpy zasype Jímky nesmí být osazeny do míst se zvýšenou hladinou spodní vody. V pøípadì výskytu spodní vody lze po konzultaci s výrobcem jímky rozmìrovì upravit Pokud nebude výše uvedený postup dodržen, hrozí, že vahou betonu a zásypového materiálu mùže být žumpa pøi montáži poškozena.

19 ŠÍØKA REALPLAST ÈESKÝ BROD 17 ROZMEROVÁ DISPOZICE VÝŠKA VNITRNI VNITRNI SÍRKA ZUMPY 190 cm DÉLKA ZUMPY 340 cm TYP OBSAH VÝŠKA m3 cm OR 1 8,7 150 OR 2 11,6 200 DÉLKA OR 3 14,5 250 Rozmìry žumpy pøes žebra jsou o 200 mm vìtší STRED.SLOUPKY VNITRNI VNITRNI SÍRKA ZUMPY 240 cm DÉLKA ZUMPY 340 cm TYP OBSAH VÝŠKA m3 cm OR 4 9,7 150 OR 5 12,9 200 OR 6 16,1 250 DETAIL STREDOVÝCH SLOUPKU A ZEBER

20 18 ŽUMPY KRUHOVÉ SENDVIÈOVÉ KSR 1 - KSR 12 POPIS - CHARAKTERISTIKA Kruhová žumpa typu KSR slouží k zachycení splaškových a ostatních vod obsahujících škodlivé látky z menších zdrojù. (rodinné domky, chaty, menší provozovny apod.), u kterých není možnost použít èistírenské zaøízení (domovní èistièky, septiky), a likvidovat odpadní vodu jiným zpùsobem (vypouštìním do kanalizace). Urèení objemu akumulaèního prostoru žumpy lze vypoèítat podle vzorce V = n x q x t kde n je ekvivalentní poèet pøipojených obyvatel (EO) podle È SN EN 1085, q je specifická-prùmìrná denní spotøeba vody v litrech na obyvatele a den a t je èasový interval vyprazdòování žumpy ve dnech. KONSTRUKÈNÍ ØEŠENÍ Kruhová žumpa typu KSR je navržena a vyrábìna v souladu s ÈSN Skládá se z vnitøního a vnìjšího válcového tìlesa, dna žumpy a stropu žumpy, VÍKO S PRÙLEZEM VNITØNÍ PLÁŠ s prùlezem o 600 x 200 mm MONTÁŽNÍ OTVOR Tento prùlez je vybaven standardním pochozím víkem, které je zajištìno proti odklopení a posunutí šrouby. a montážním otvorem sloužícímu k naplnìní støedového sloupku betonem. Vnitøní i vnìjší válcové tìleso jsou zastu dena zkrouženy a svaøeny technologií firmy LEISTER z homogenních polypropylenových desek podle ÈSN EN ISO a ÈSN EN ISO (tl mm). Vnitøní tìleso je vyrobeno jako uzavøená vodotìsná kruhová nádrž. Vnitøní DNO tìleso je opatøeno ve své horní èásti VNÌJŠÍ PLÁŠ dvìmi tangenciálními žebry. Kruhové víko je opatøeno systémem radiálních žeber, která jsou pøivaøena k CELKOVÝ POHLED vnitønímu plášti a ke støedovému sloupku. Støedový sloupek je v celé své výšce vyplnìn betonem. Dno je tvoøeno kruhovou deskou stejné tlouštky jako pláš a víko. V prostoru mezi vnitøním a vnìjším pláštìm, kam se pøi montáži ukládají betonové vrstvy je pøivaøeno 8 distanèních segmentù, které zajiš ují soustøednost pláš ù jímky. OSAZENÍ DO TERÉNU Žumpa KSR se osazuje do terénu na dno jámy na rovnou vybetonovanou armovanou desku o tlouš ce cm. Vnitøní válec žumpy se napustí vodou, která vytváøí vnitøní protitlak potøebný pøi postupném plnìní mezistìn-sendvièe žumpy vrstvami betonu.napouštìní vody se dìje postupnì, tak, jak postupuje betonáž. Jednotlivé vrstvy se doporuèují o výšce mm a vytvrdnutí jedné vrstvy 3 dny..

21 V ÝŠKA Z U MPY REALPLAST ÈESKÝ BROD 19 ROZMEROVÁ DISPZICE VNITØNÍ PRÙMÌR ŽUMPY 150 cm TYP OBSAH VÝŠKA m3 cm KSR 1 1,7 100 KSR 2 2,6 150 KSR 3 3,5 200 VNITØNÍ PRÙMÌR ŽUMPY 190 cm TYP OBSAH VÝŠKA m3 cm KSR 4 4,2 150 VNITØNÍ PRÙMÌR ŽUMPY KSR 5 5,6 200 KSR 6 7,0 250 VNITØNÍ PRÙMÌR ŽUMPY 240 cm TYP OBSAH VÝŠKA m3 cm KSR 7 6,7 150 ZEBRA STRED.SLOUPEK KSR 8 8,9 200 KSR 9 11,2 250 VNITØNÍ PRÙMÌR ŽUMPY 290 cm TYP OBSAH VÝŠKA m3 cm KSR 10 9,9 150 KSR 11 13,2 200 KSR 12 16,5 250 DETAIL STREDOVÉHO SLOUPKU A ZEBER

22 20 POPIS - CHARAKTERISTIKA Oválná žumpa typu OSR slouží k zachycení splaškových a ostatních vod obsahujících škodlivé látky z menších zdrojù. (rodinné domky, chaty, menší provozovny apod.), u kterých není možnost použít èistírenské zaøízení (domovní èistièky, septiky), i likvidovat odpadní vodu jiným zpùsobem (vypouštìním do kanalizace). Urèení objemu akumulaèního prostoru žumpy lze vypoèítat podle vzorce V = n x q x t kde n je ekvivalentní poèet pøipojených obyvatel (EO) podle ÈSN EN 1085, q je specifická-prùmìrná denní spotøeba vody v litrech na obyvatele a den a t je èasový interval vyprazdòování žumpy ve dnech. KONSTRUKÈNÍ ØEŠENÍ Oválná žumpa typu OSR je navržena a vyrábìna v souladu s ÈSN Skládá se z vnitøního a vnìjšího oválného tìlesa, dna žumpy stropu žumpy s prùlezem o rozmìru 600 x 200 mm. Tento prùlez je vybaven standardním pochozím víkem, MONTÁZNÍ OTVORY které je zajištìno proti odklopení a posunutí šrouby. VÍKO S PRULEZEM Dále je víko opatøeno montážním otvorem pro naplnìní støedového sloupku betonem. Vnitøní i vnìjší tìleso žumpy jsou zastudena zkrouženy a svaøeny technologií firmy LEISTER z homogenních polypropylénových desek podle ÈSN EN ISO a ÈSN EN ISO (tl mm). Vnitøní tìleso je pak vyrobeno jako uzavøená vodotìsná nádrž. Vnìjší válcové tìleso žumpy má uvniø po svém obvodu cca 50 mm od horního okraje pøivaøeno 8 distanèních rozpìrek DNO - segmentù o délce 600 mm, které zajiš- VNÌJŠÍ - VNITØNÍ PLÁŠ ují soustøed nost vlastních tìles žumpy. Vnitøní tìleso je navíc opatøeno ve své horní èásti 2 tangenciálními žebry. Kruhové resp. oválné víko žumpy je opatøeno CELKOVÝ POHLED systémem radiálních žeber, která jsou pøivaøena k vnitønímu plášti žumpy na stranì jedné a ke støedovému sloupku na stranì druhé. Støedový sloupek je v celé své výšce vyplnìn betonem. Dno žumpy je tvoøeno kruhovou deskou stejné tlouštky jako pláš a víko. OSAZENÍ DO TERÉNU Žumpa OSR se osazuje do terénu na dno jámy na rovnou vybetonovanou armovanou desku o tlouš ce cm. Vnitøní válec žumpy se napustí vodou, která vytváøí vnitøní proti-tlak potøebný pøi postupném plnìní mezistìn-sendvièe žumpy vrstvami betonu. Napouštìní vody se dìje postupnì, tak, jak postupuje betonáž. Jednotlivé vrstvy se doporuèují o výšce mm a vytvrdnutí jedné vrstvy 3 dny.

23 21 ROZMEROVÁ DISPOZICE VNITØNÍ ŠÍØKA VNITØNÍ ŠÍØKA ŽUMPY 190 cm VNITØNÍ DÉLKA ŽUMPY 340 cm VÝŠKA TYP OBSAH VÝŠKA m3 cm OSR 1 8,7 150 OSR 2 11,6 200 VNITØNÍ DÉLKA OSR 3 14,5 250 STØEDOVÉ SLOUPKY ŽEBRA VNITØNÍ ŠÍØKA ŽUMPY 240 cm VNITØNÍ DÉLKA ŽUMPY 340 cm TYP OBSAH VÝŠKA m3 cm OSR 4 9,7 150 OSR 5 12,9 200 OSR 6 16,1 250 DETAIL STØEDOVÝCH SLOUPKÙ A ŽEBER

24 22 POPIS - CHARAKTERISTIKA Hranatá žumpa typu HR slouží k zachycení splaškových a ostatních vod obsahujících škodlivé látky z menších zdrojù. (rodinné domky, chaty, menší provozovny apod.),u kterých není možnost použít èistírenské zaøízení (domovní èistièky, septiky),èi likvidovat odpadní vodu jiným zpùsobem (vypouštìním do kanalizace). Urèení objemu akumulaèního prostoru žumpy lze vypoèítat podle vzorce V = n x q x t kde n je ekvivalentní poèet pøipojených obyvatel (EO) podle ÈSN EN 1085, q je specifická-prùmìrná denní spotøeba vody v litrech na obyvatele a den a t je èasový interval vyprazdòování žumpy ve dnech. KONSTRUÈNÍ ØEŠENÍ Hranatá žumpa typu HR je navržena a vyrábìna v souladu s ÈSN Tìleso žumpy je svaøeno technologií firmy LEISTER z homogenních MONTÁŽNÍ OTVOR polypropylénových desek podle ÈSN EN ISO a ÈSN PRÙLEZ 600x200 VÍKO ŽUMPY EN ISO (tl mm). jako uzavøená vodotìsná hranatá nádrž. ŽEBRA Pláš žumpy je opatøen tangenciálními žebry daného prùøezu, jejichž rozteè se s ubývající hloubkou zásypu zvìtšuje. Víko žumpy je opatøeno systémem radiálních žeber opìt daného prùøezu, která jsou pøivaøena k plášti na stranì jedné a ke støedovému (støedovým) sloupku na stranì. druhé. Støedový sloupek je v celé své výšce vyplnìn betonem. Dno žumpy je tvoøeno deskou stejné tlouš ky. DNO ZUMPY jako pláš a strop. Strop je opatøeno prùlezem o prùmìru 600 x 200 mm CELKOVÝ POHLED Tento prùlez je vybaven standardním pochozím víkem, které je zajištìno proti odklopení a posunutí šrouby. ŠÍ Ø KA Ž UMP Y ATYPICKÉ ŽUMPY HRANATÉ DÉLK A ŽUMPY OSAZENÍ DO TERÉNU Žumpa HR se osazuje v terénu na dno jámy na rovnou vybetonovanou armovanou desku o tloušce cm. Protože se jedná o nádrž vyrobenou z rovného deskového materiálu, tak doporuèujeme celou žumpu obetonovat. Sílu betonových opìrných zdí je nutno konzultovat se stavebním odborníkem, který podle konkrétních geologických podmínek stanoví její tlouš ku. VÝŠKA ŽUMPY

25 VÝŠK A ŽUM PY REALPLAST ÈESKÝ BROD 23 ATYPICKÉ ZUMPY A NÁDRZE KRUHOVÉ A HRANATÉ Slouží k zachycení splaškových odpadních vod u rodinných domkù, chat, menších provozoven atd. Atypické žumpy a nádrže vyrábíme na základì požadavkù zákazníkù. Používají se napøíklad k vyvložkování stávajících betonových žump a nádrží. Dále v místech, kde typové žumpy nevyhovují svými rozmìry vzhledem k možnosti umístìní. Atypické žumpy se vyrábìjí ve velikostech od 1 m3 do 30 m3. ROZMEROVÁ DISPOZICE MONTÁŽNÍ OTVOR PRÙLEZ 600x200 VÍKO ŽUMPY ŽEBRA STØED. SLOUPEK ŽEBRA VÝŠKA ŽUMPY Š Í ØKA Ž U MPY DNO ZUMPY DÉLK A ŽUMPY Rozmìr žumpy pøes žebra je o 200 mm vìtší DETAIL STREDOVÉHO SLOUPKU A ZEBER VÍKO ŽUMPY ŽEBRA MONTÁŽNÍ OTVORY PRÙLEZ 600x200 DNO ŽUMPY DÉLKA ŽUMPY ROZMÌROVÁ DISPOZICE ŠÍRKA ŽUMPY Rozmìr žumpy pøes žebra je o 200 mm vìtší

26 VÝŠK A ŽUM PY REALPLAST ÈESKÝ BROD 24 ATYPICKÉ ZUMPY A NÁDRZE KRUHOVÉ A HRANATÉ Slouží k zachycení splaškových odpadních vod u rodinných domkù, chat, menších provozoven atd. Atypické žumpy a nádrže vyrábíme na základì požadavkù zákazníkù. Používají se napøíklad k vyvložkování stávajících betonových žump a nádrží. Dále v místech, kde typové žumpy nevyhovují svými rozmìry vzhledem k možnosti umístìní. Atypické žumpy se vyrábìjí ve velikostech od 1 m3 do 30 m3. ROZMEROVÁ DISPOZICE MONTÁŽNÍ OTVOR VÍKO ŽUMPY PRÙLEZ 600x200 VÍKO S PRÙLEZEM MONTÁŽNÍ OTVOR ŽEBRA VÝŠKA ŽUMPY PLÁŠ Š Í ØKA Ž U MPY DNO ZUMPY DÉLK A ŽUMPY Rozmìr žumpy pøes žebra je o 200 mm vìtší ŽEBRA DNO VÍKO ŽUMPY ŽEBRA MONTÁŽNÍ OTVORY PRÙLEZ 600x200 DNO ŽUMPY DÉLKA ŽUMPY ROZMÌROVÁ DISPOZICE ŠÍRKA ŽUMPY Rozmìr žumpy pøes žebra je o 200 mm vìtší

27 ŠACHTA NA VRT SVS PRÙLEZ Ø PRÙMÌR ŠACHTY OD 80 cm 60 cm CELKOVÁ VÝŠKA ŠACHTY OD 110 cm VNÌJŠÍ Ø ŠACHTY OD 90 cm VNITØNÍ Ø ŠACHTY OD 80 cm ZÁKLADNÍ VÝŠKA OD 110 cm VÈETNÌ PRÙLEZU VYRÁBÍME V LIBOVOLNÝCH ROZMÌRECH OD ROZMÌRU Ø 80 x 110 cm PODLE PØÁNÍ ZÁKAZNÍKA PRÙCHOD PRO PO T RU B Í PRÙMÌR mm TLOUŠTKA 5-12 MM PØIPOJOVACÍ HRDLO NA VRT PRÙMÌR PODLE PRÙMÌRU PAŽENÍ mm ŠACHTY NA VRT - STANDARDNÍ ROZMÌRY (CENY BEZ DPH) SVS 1 SVS 2 SVS 3 SVS 4 SVS 5 SVS 6 SVS 7 SVS 8 SVS 9 Ø 80 x Ø 80 x Ø 80 x Ø 90 x Ø 90 x Ø 90 x Ø 100 x Ø 100 x Ø 100 x , , , , , , , , ,-

28 26 OSAZENÍ ŠACHTY V TERÉNU. PRÙLEZ ZÁSYP TERÉN PRÙCHOD PR O POT R UBÍ PR ÙM Ì R cm PRÙMÌR ŠACHTY OD 80 cm VÝŠKA ŠACHTY OD 90 cm PØIPOJOVACÍ HRDLO NA VRT PRÙMÌR PODLE PRÙMÌRU PAŽENÍ PRÙLEZ Ø 60 x 20 PRÙMÌR ŠACHTY NA VRT - STANDARDNÍ ROZMÌRY (CENY BEZ DPH) SVS 1 SVS 2 SVS 3 SVS 4 SVS 5 SVS 6 SVS 7 SVS 8 SVS 9 Ø 80 x Ø 80 x Ø 80 x Ø 90 x Ø 90 x Ø 90 x Ø 100 x Ø 100 x Ø 100 x , , , , , , , , ,-

29 29 VODOMÌRNÁ ŠACHTA VŠR 1 POPIS - CHARAKTERISTIKA Vodomìrná šachta typu VŠR je urèena k umístìní vodovodní pøípojky mimo budovu tam, kde nelze umístit vodomìr pøímo do budovy a nebo je-li místo vstupu vodovodní pøípojky vzdáleno od hranice nemovitosti více než 10 metrù. Šachta se obvykle umis uje na neveøejném pozemku tìsnì u hranice s pozemkem veøejným. Vodomìrné šachty se dodávají v provedení pochozím nebo pojezdném. KONSTRUKÈNÍ ØEŠENÍ Vodomìrná šachta je navržena v souladu s normou ÈSN Vodovodní pøípojky a slouží k osazení hlavního pøípojkového uzávìru a vodomìru vèetnì dalšího manipulaèního uzávìru. Vodomìrná šachta je vyrobena pomocí nejmodernìjší svaøovací techniky firmy PRÙLEZ Ø 600 VÍKO LEISTER z homogenních polypropylénových desek podle ÈSN EN ISO a ÈSN EN ISO (tl mm) jako uzavøená vodotìsná kruhová jímka odolávající tlaku PLÁŠT zásypového betonu. Pøístup do šachty je umožnìn prùlezem o prùmìru 600 mm a výšce 200 mm. Tento prùlez je standardnì opatøen pochozím víkem. šachta je vybavena plastovými stupadly a vstupy pro vodovodní potrubí velikosti 32 mm. Odlišné umístìní prostupù a pøípadné zvìtšení základních rozmìrù DNO CELKOVÝ POHLED VSTUP resp. VÝSTUP PRO POTRUBÍ je možné provésti dle individuelních požadavkù zákazníka. Prùmìry vstup a výstupního potrubí je tøeba specifikovat pøi objednávce. OSAZENÍ VODOMÌRNÉ ŠACHTY DO TERÉNU Vodomìrná šachta se osazuje na vybetonovanou desku, která pøesahuje dno šachty o 100 mm. U provedení pochozího šachtu usadíme na základovou desku, propojíme s vodovodním potrubím v souladu s pøíslušnou ÈSN a postupnì obsypávám betonem B 10, který prùbìžnì hutníme aby nedošlo k sesednutí betonu a následné deformaci šachty. U provedení pojezdného je postup stejný, pouze jako ukonèení se pøes obetonovanou šachtu položí roznášecí deska, pøípadnì se tato deska vybetonuje a na ní se položí povrch vozovky.

30 30 ROZMEROVÁ DISPOZICE PROVEDENÍ A VODOMÌRNÁ ŠACHTA VŠR 1 V Ý SKA SACHTY VNITRNI SACHTY 100 cm VNEJSI SACHTY 110 cm PRULEZ 60 x 20 cm ZAKLADNI VYSKA 150 cm VCETNE PRULEZU P E Y RUM R SACHT PROVEDENÍ B (2 ŽEBRA) DETAIL PLASTOVÝCH STUPADEL 2 ŽEBRA (OBRUÈE) VÝ S KA SA C HT Y PRUMER SACHTY CENA UVEDENÁ CENA SE ROZUMÍ BEZ DPH VŠR 1 A (základní provedení) 4 730,- VŠR 1 B (provedení s dvìmi žebry) 5 070,-

31 31 VODOMÌRNÁ ŠACHTA VŠR 2 POPIS - CHARAKTERISTIKA Vodomìrná šachta typu VŠR je urèena k umístìní vodovodní pøípojky mimo budovu tam, kde nelze umístit vodomìr pøímo do budovy a nebo je-li místo vstupu vodovodní pøípojky vzdáleno od hranice nemovitosti více než 10 metrù. Šachta se obvykle umis uje na neveøejném pozemku tìsnì u hranice s pozemkem veøejným. Vodomìrné šachty se dodávají v provedení pochozím nebo pojezdném. KONSTRUKÈNÍ ØEŠENÍ KONSTRUKÈNÍ ØEŠENÍ Vodomìrná šachta je navržena v souladu s normou ÈSN Vodovodní pøípojky PRÙLEZ Ø 600 a slouží k osazení hlavního pøípojkového uzávìru a vodomìru vèetnì VÍKO dalšího manipulaèního uzávìru. Vodomìrná šachta je vyrobena pomocí nejmodernìjší svaøovací techniky firmy PLÁŠT LEISTER z homogenních polypropylénových desek podle ÈSN EN ISO 1873 ZEBRA 1 a ÈSN EN ISO (tl mm) jako uzavøená vodotìsná kruhová jímka odolávající tlaku zásypového betonu. Pøístup do šachty DNO SPODNÍ ZEBRA CELKOVÝ POHLED VSTUP resp. VÝSTUP PRO POTRUBÍ je umožnìn prùlezem o prùmìru 600 mm a výšce 200 mm. Tento prùlez je standardnì opatøen pochozím víkem. šachta je vybavena plastovými stupadly a vstupy pro vodovodní potrubí velikosti 32 mm. Odlišné umístìní prostupù a pøípadné zvìtšení základních rozmìrù je možné provésti dle individuelních požadavkù zákazníka. Prùmìry vstup a výstupního potrubí je tøeba specifikovat pøi objednávce. OSAZENÍ VODOMÌRNÉ ŠACHTY DO TERÉNU Vodomìrná šachta se osazuje na vybetonovanou desku, která pøesahuje dno šachty o 100 mm. U provedení pochozího šachtu usadíme na základovou desku, propojíme s vodovodním potrubím v souladu s pøíslušnou ÈSN a postupnì obsypávám betonem B 10, který prùbìžnì hutníme aby nedošlo k sesednutí betonu a následné deformaci šachty.u provedení pojezdného je postup stejný, pouze jako ukonèení se pøes obetonovanou šachtu položí roznášecí deska, pøípadnì se tato deska vybetonuje a na ní se položí povrch vozovky.

32 VÝ S KA KA SA SA C C HT HT Y REALPLAST ÈESKÝ BROD 32 ROZMEROVÁ DISPOZICE VODOMÌRNÁ ŠACHTA VŠR 2 VNITRNI SACHTY 100 cm VNEJSI SACHTY 120 cm PRULEZ 60 x 20 cm ZAKLADNI VYSKA 150 cm VCETNE PRULEZU PRUMER SACHT Y DETAIL PLASTOVÝCH STUPADEL POHLED NA SACHTU ZDOLA 2 ŽEBRA (OBRUÈE) CENA UVEDENÁ CENA SE ROZUMÍ BEZ DPH VSR ,-

33 33 VODOMÌRNÁ ŠACHTA VŠR 3 POPIS - CHARAKTERISTIKA Vodomìrná šachta typu VŠR je urèena k umístìní vodovodní pøípojky mimo budovu tam, kde nelze umístit vodomìr pøímo do budovy a nebo je-li místo vstupu vodovodní pøípojky vzdáleno od hranice nemovitosti více než 10 metrù. Šachta se obvykle umis uje na neveøejném pozemku tìsnì u hranice s pozemkem veøejným. Vodomìrné šachty se dodávají v provedení pochozím nebo pojezdném. KONSTRUKÈNÍ ØEŠENÍ KONSTRUKÈNÍ ØEŠENÍ Vodomìrná šachta je navržena v souladu s normou ÈSN Vodovodní pøípojky a slouží k osazení hlavního pøípojkového uzávìru a vodomìru vèetnì PRÙLEZ Ø 600 VÍKO dalšího manipulaèního uzávìru. Vodomìrná šachta je vyrobena pomocí nejmodernìjší svaøovací techniky firmy PLÁŠT LEISTER z homogenních polypropylénových desek podle ÈSN EN ISO a ÈSN EN ISO (tl mm) jako uzavøená vodotìsná kruhová jímka odolávající tlaku ZEBRA zásypového betonu. Pøístup do šachty DNO ZEBRA CELKOVÝ POHLED VSTUP resp. VÝSTUP PRO POTRUBÍ je umožnìn prùlezem o prùmìru 600 mm a výšce 200 mm. Tento prùlez je standardnì opatøen pochozím víkem. šachta je vybavena plastovými stupadly a vstupy pro vodovodní potrubí velikosti 32 mm. Odlišné umístìní prostupù a pøípadné zvìtšení základních rozmìrù je možné provésti dle individuelních požadavkù zákazníka. Prùmìry vstup a výstupního potrubí je tøeba specifikovat pøi objednávce.. OSAZENÍ VODOMÌRNÉ ŠACHTY DO TERÉNU Vodomìrná šachta se osazuje na vybetonovanou desku, která pøesahuje dno šachty o 100 mm. U provedení pochozího šachtu usadíme na základovou desku, propojíme s vodovodním potrubím v souladu s pøíslušnou ÈSN a postupnì obsypávám betonem B 10, který prùbìžnì hutníme aby nedošlo k sesednutí betonu a následné deformaci šachty.u provedení pojezdného je postup stejný, pouze jako ukonèení se pøes obetonovanou šachtu položí roznášecí deska, pøípadnì se tato deska vybetonuje a na ní se položí povrch vozovky. Vodomìrnou šachtu v úpravì proti pùsobení spodní vody (je dodávána se zpevòovacími žebry), je nutné pøibetonovat k základové desce.

34 34 ROZMEROVÁ DISPOZICE VODOMÌRNÁ ŠACHTA VŠR 3 VÝŠKA ŠACHTY VNITRNI SACHTY 100 cm VNEJSI SACHTY 120 cm PRULEZ 60 x 20 cm ZAKLADNI VYSKA 160 cm VCETNE PRULEZU PRÙMÌR ŠACHTY DETAIL PLASTOVÝCH STUPADEL POHLED NA SACHTU ZDOLA CENA UVEDENÁ CENA SE ROZUMÍ BEZ DPH VSR ,-

35 35 VODOMÌRNÁ ŠACHTA VŠR 4 POPIS - CHARAKTERISTIKA Vodomìrná šachta typu VŠR je urèena k umístìní vodovodní pøípojky mimo budovu tam, kde nelze umístit vodomìr pøímo do budovy a nebo je-li místo vstupu vodovodní pøípojky vzdáleno od hranice nemovitosti více než 10 metrù. Šachta se obvykle umis uje na neveøejném pozemku tìsnì u hranice s pozemkem veøejným. Vodomìrné šachty se dodávají v provedení pochozím nebo pojezdném. KONSTRUKÈNÍ ØEŠENÍ Vodomìrná šachta je navržena v souladu s normou ÈSN Vodovodní pøípojky a slouží k osazení hlavního pøípojkového uzávìru a vodomìru vèetnì PRÙLEZ Ø 600 VÍKO dalšího manipulaèního uzávìru. Vodomìrná šachta je vyrobena pomocí nejmodernìjší svaøovací techniky firmy LEISTER z homogenních polypropylénových desek podle ÈSN EN ISO 1873 PLÁŠT 1 a ÈSN EN ISO (tl mm) jako uzavøená vodotìsná oválná jímka odolávající tlaku zásypového betonu. Pøístup do šachty DNO je umožnìn prùlezem o prùmìru 600 ZEBRA mm a výšce 200 mm. Tento prùlez je standardnì opatøen pochozím víkem. šachta je vybavena plastovými stupadly a SPODNÍ ZEBRA CELKOVÝ POHLED VSTUP resp. VÝSTUP POTRUBÍ vstupy pro vodovodní potrubí velikosti 32 mm. Odlišné umístìní prostupù a pøípadné zvìtšení zákl. rozmìrù vodomìrné šachty je možné provésti dle individuelních požadavkù zákazníka. Prùmìry vstup a výstupního potrubí je tøeba specifikovat pøi objednávce. á OSAZENÍ VODOMÌRNÉ ŠACHTY DO TERÉNU Vodomìrná šachta se osazuje na vybetonovanou desku, která pøesahuje dno šachty o 100 mm. U provedení pochozího šachtu usadíme na základovou desku, propojíme s vodovodním potrubím v souladu s pøíslušnou ÈSN a postupnì obsypávám betonem B 10, který prùbìžnì hutníme aby nedošlo k sesednutí betonu a následné deformaci šachty.u provedení pojezdného je postup stejný, pouze jako ukonèení se pøes obetonovanou šachtu položí roznášecí deska, pøípadnì se tato deska vybetonuje a na ní se položí povrch vozovky. Vodomìrnou šachtu v úpravì proti pùsobení spodní vody (je dodávána se zpevòovacími žebry), je nutné pøibetonovat k základové desce.

36 VÝSKA SACHTY REALPLAST ÈESKÝ BROD 36 VODOMÌRNÁ ŠACHTA VŠR 4 ŠÍØKA ŠACHTY ROZMEROVÁ DISPOZICE VNITRNI SIRKA SACHTY 85 cm VNITRNI DELKA SACHTY 140 cm VNEJSI SIRKA SACHTY 105 cm VNEJSI DELKA SACHTY 160 cm PRULEZ 60 x 20 cm ZAKLADNI VYSKA 150 cm VCETNE PRULEZU DÉLKA SACHTY DETAIL PLASTOVÝCH STUPADEL POHLED NA SACHTU ZDOLA CENA UVEDENÁ CENA SE ROZUMÍ BEZ DPH VSR ,-

37 37 VODOMÌRNÁ ŠACHTA VŠR 5 POPIS - CHARAKTERISTIKA Vodomìrná šachta typu VŠR je urèena k umístìní vodovodní pøípojky mimo budovu tam, kde nelze umístit vodomìr pøímo do budovy a nebo je-li místo vstupu vodovodní pøípojky vzdáleno od hranice nemovitosti více než 10 metrù. Šachta se obvykle umis uje na neveøejném pozemku tìsnì u hranice s pozemkem veøejným. Vodomìrné šachty se dodávají v provedení pochozím nebo pojezdném. KONSTRUKÈNÍ ØEŠENÍ Vodomìrná šachta je navržena v souladu s normou ÈSN Vodovodní pøípojky a slouží k osazení hlavního pøípojkového uzávìru a vodomìru vèetnì PRÙLEZ Ø 600 dalšího manipulaèního uzávìru. Vodomìrná šachta je vyrobena pomocí nejmo- VÍKO ZEBRA dernìjší svaøovací techniky firmy LEISTER z homogenních polypropylénových desek podle ÈSN EN ISO a ÈSN EN ISO (tl mm) jako uzavøená vodotìsná jímka odolávající tlaku zásypového PLÁŠT betonu. Pøístup do šachty je umožnìn prùlezem o prùmìru 600 mm a výšce 200 mm. Tento prùlez je standardnì opatøen pochozím víkem. šachta je vybavena plastovými stupadly a DNO vstupy pro vodovodní potrubí velikosti 32 mm. Odlišné umístìní prostupù a pøípadné SPODNÍ ZEBRA VSTUP resp. VÝSTUP POTRUBÍ CELKOVÝ POHLED zvìtšení zákl. rozmìrù vodomìrné šachty je možné provésti dle individuelních požadavkù zákazníka. Prùmìry vstup a výstupního potrubí je tøeba specifikovat pøi objednávce. OSAZENÍ VODOMÌRNÉ ŠACHTY DO TERÉNU Vodomìrná šachta se osazuje na vybetonovanou desku, která pøesahuje dno šachty o 100 mm. U provedení pochozího šachtu usadíme na základovou desku, propojíme s vodovodním potrubím v souladu s pøíslušnou ÈSN a postupnì obsypávám betonem B 10, který prùbìžnì hutníme aby nedošlo k sesednutí betonu a následné deformaci šachty.u provedení pojezdného je postup stejný, pouze jako ukonèení se pøes obetonovanou šachtu položí roznášecí deska, pøípadnì se tato deska vybetonuje a na ní se položí povrch vozovky. Vodomìrnou šachtu v úpravì proti pùsobení spodní vody (je dodávána se zpevòovacími žebry), je nutné pøibetonovat k základové desce.

38 38 ŠÍØKA ŠACHTY ROZMEROVÁ DISPOZICE VODOMÌRNÁ ŠACHTA VŠR 5 VÝŠKA ŠACHTY VNITRNI SIRKA SACHTY 80 cm VNITRNI DELKA SACHTY 120cm VNEJSI SIRKA SACHTY 100 cm VNEJSI DELKA SACHTY 140 cm PRULEZ 60 x 20 cm ZAKLADNI VYSKA 160 cm VCETNE PRULEZU DÉLKA ŠACHTY DETAIL PLASTOVÝCH STUPADEL POHLED NA SACHTU ZDOLA CENA UVEDENÁ CENA SE ROZUMÍ BEZ DPH VSR ,-

39 39 VODOMÌRNÁ ŠACHTA VŠR 6 POPIS - CHARAKTERISTIKA Vodomìrná šachta typu VŠR je urèena k umístìní vodovodní pøípojky mimo budovu tam, kde nelze umístit vodomìr pøímo do budovy a nebo je-li místo vstupu vodovodní pøípojky vzdáleno od hranice nemovitosti více než 10 metrù. Šachta se obvykle umis uje na neveøejném pozemku tìsnì u hranice s pozemkem veøejným. Vodomìrné šachty se dodávají v provedení pochozím nebo pojezdném. KONSTRUKÈNÍ ØEŠENÍ Vodomìrná šachta je navržena v souladu s normou ÈSN Vodovodní pøípojky a slouží k osazení hlavního pøípojkového uzávìru a vodomìru vèetnì dalšího manipulaèního uzávìru. Vodomìrná šachta je vyrobena pomocí nejmodernìjší svaøovací techniky firmy PRULEZ 600 VÍKO LEISTER z homogenních polypropylénových desek podle ÈSN EN ISO a ÈSN EN ISO (tl mm) jako uzavøená vodotìsná kruhová jímka odolávající tlaku PLÁŠT zásypového betonu. Pøístup do šachty je umožnìn prùlezem o prùmìru 600 mm a výšce 200 mm. Tento prùlez je standardnì opatøen pochozím víkem. šachta je vybavena plastovými stupadly a vstupy pro vodovodní potrubí velikosti 32 mm. Odlišné umístìní prostupù a pøípadné zvìtšení základních rozmìrù DNO CELKOVÝ POHLED VSTUP resp. VÝSTUP PRO POTRUBÍ je možné provésti dle individuelních požadavkù zákazníka. Prùmìry vstup a výstupního potrubí je tøeba specifikovat pøi objednávce. OSAZENÍ VODOMÌRNÉ ŠACHTY DO TERÉNU Vodomìrná šachta se osazuje na vybetonovanou desku, která pøesahuje dno šachty o 100 mm. U provedení pochozího šachtu usadíme na základovou desku, propojíme s vodovodním potrubím v souladu s pøíslušnou ÈSN a postupnì obsypávám betonem B 10, který prùbìžnì hutníme aby nedošlo k sesednutí betonu a následné deformaci šachty. U provedení pojezdného je postup stejný, pouze jako ukonèení se pøes obetonovanou šachtu položí roznášecí deska, pøípadnì se tato deska vybetonuje a na ní se položí povrch vozovky.

40 40 ROZMEROVÁ DISPOZICE PROVEDENÍ A VODOMÌRNÁ ŠACHTA VŠR 6 V Ý SKA SACHTY VNITRNI SACHTY 120 cm VNEJSI SACHTY 130 cm PRULEZ 60 x 20 cm ZAKLADNI VYSKA 150 cm VCETNE PRULEZU P E Y RUM R SACHT PROVEDENÍ B (2 ŽEBRA) DETAIL PLASTOVÝCH STUPADEL 2 ŽEBRA (OBRUÈE) VÝ S KA SA C HT Y PRUMER SACHTY CENA UVEDENÁ CENA SE ROZUMÍ BEZ DPH VŠR 6 A (základní provedení) 6 200,- VŠR 6 B (provedení s dvìmi žebry) 6 560,-

41 41 VODOMÌRNÁ ŠACHTA VŠR 7 POPIS - CHARAKTERISTIKA Vodomìrná šachta typu VŠR je urèena k umístìní vodovodní pøípojky mimo budovu tam, kde nelze umístit vodomìr pøímo do budovy a nebo je-li místo vstupu vodovodní pøípojky vzdáleno od hranice nemovitosti více než 10 metrù. Šachta se obvykle umis uje na neveøejném pozemku tìsnì u hranice s pozemkem veøejným. Vodomìrné šachty se dodávají v provedení pochozím nebo pojezdném. SEGMENTOVY PLÁŠT DNO CELKOVÝ POHLED VSTUP resp. VÝSTUP PRO POTRUBÍ KONSTRUKÈNÍ ØEŠENÍ Vodomìrná šachta je navržena v souladu s normou ÈSN Vodovodní pøípojky a slouží k osazení hlavního pøípojkového PRULEZ 600 x 250 uzávìru a vodomìru vèetnì dalšího manipulaèního uzávìru. Vodomìrná šachta je vyrobena pomocí nejmodernìjší svaøovací techniky firmy VÍKO LEISTER z homogenních polypropylénových segmentu dle ÈSN EN ISO a ÈSN EN ISO (tl mm) jako uzavøená vodotìsná kruhová jímka odolávající tlaku zásypového betonu. Pøístup do šachty je umožnìn prùlezem o prùmìru 600 mm a výšce 250 mm. Tento prùlez je standardnì opatøen pochozím víkem. šachta je vybavena plastovými stupadly a vstupy pro vodovodní potrubí velikosti 32 mm. Odlišnéumístìní prostupù a pøípadné zvìtšení zákl. rozmìrù vodomìrné šachty je možné provésti dle individuelních požadavkù zákazníka. Prùmìry vstup a výstupního potrubí je tøeba specifikovat pøi objednávce. OSAZENÍ VODOMÌRNÉ ŠACHTY DO TERÉNU Vodomìrná šachta se osazuje na vybetonovanou desku, která pøesahuje dno šachty o 100 mm. U provedení pochozího šachtu usadíme na základovou desku, propojíme s vodovodním potrubím v souladu s pøíslušnou ÈSN a postupnì obsypávám betonem B 10, který prùbìžnì hutníme aby nedošlo k sesednutí betonu a následné deformaci šachty. U provedení pojezdného je postup stejný, pouze jako ukonèení se pøes obetonovanou šachtu položí roznášecí deska, pøípadnì se tato deska vybetonuje a na ní se položí povrch vozovky.
