VÝHODY STAVEBNÍHO SYSTÉMU

Transkript

1

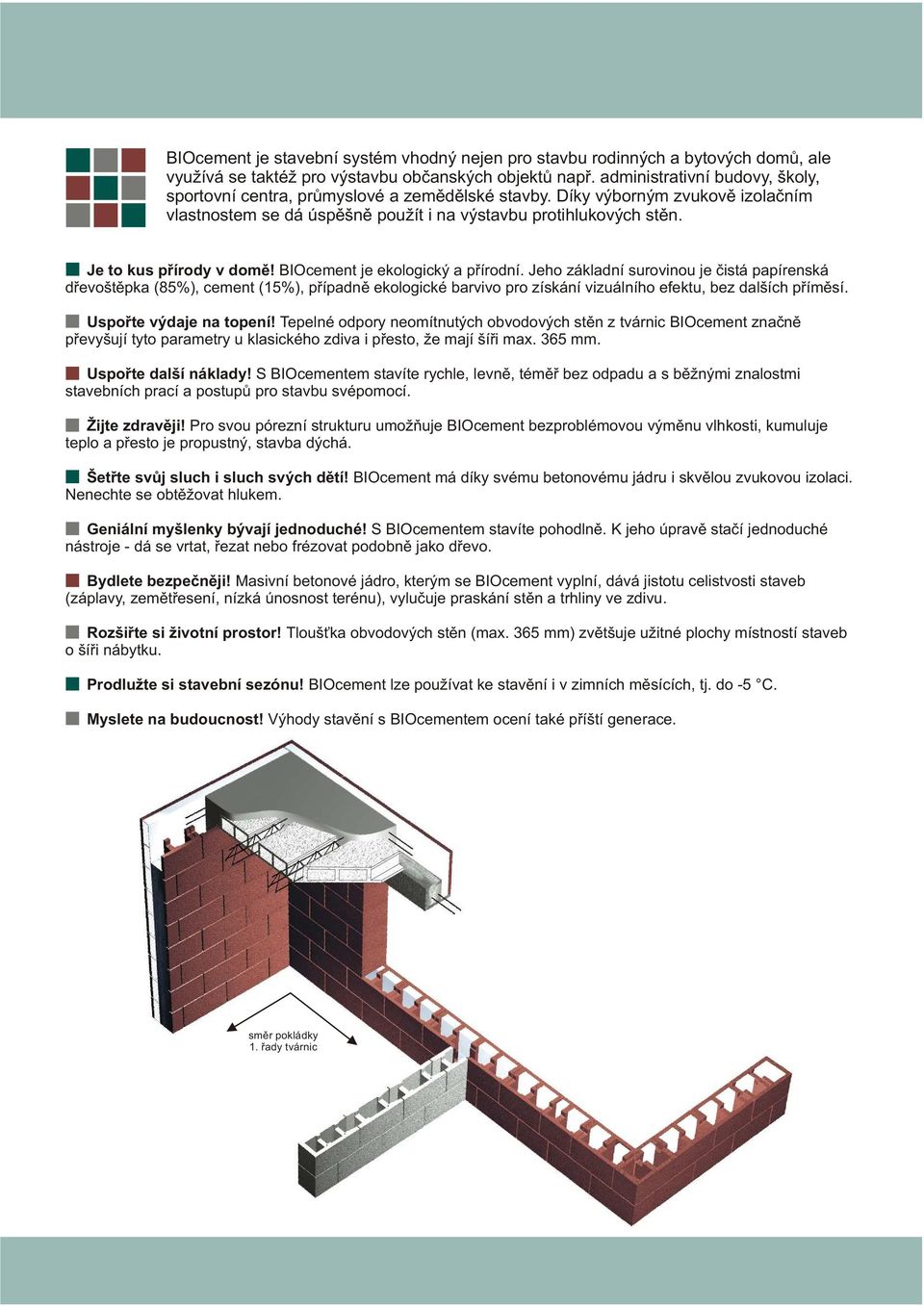

2 VÝHODY STAVEBNÍHO SYSTÉMU BIOcement je stavební systém vhodný nejen pro stavbu rodinných a bytových domù, ale využívá se taktéž pro výstavbu obèanských objektù napø. administrativní budovy, školy, sportovní centra, prùmyslové a zemìdìlské stavby. Díky výborným zvukovì izolaèním vlastnostem se dá úspìšnì použít i na výstavbu protihlukových stìn. Je to kus pøírody v domì! BIOcement je ekologický a pøírodní. Jeho základní surovinou je èistá papírenská døevoštìpka (85%), cement (15%), pøípadnì ekologické barvivo pro získání vizuálního efektu, bez dalších pøímìsí. Uspoøte výdaje na topení! Tepelné odpory neomítnutých obvodových stìn z tvárnic BIOcement znaènì pøevyšují tyto parametry u klasického zdiva i pøesto, že mají šíøi max. 365 mm. Uspoøte další náklady! S BIOcementem stavíte rychle, levnì, témìø bez odpadu a s bìžnými znalostmi stavebních prací a postupù pro stavbu svépomocí. Žijte zdravìji! Pro svou pórezní strukturu umožòuje BIOcement bezproblémovou výmìnu vlhkosti, kumuluje teplo a pøesto je propustný, stavba dýchá. Šetøte svùj sluch i sluch svých dìtí! BIOcement má díky svému betonovému jádru i skvìlou zvukovou izolaci. Nenechte se obtìžovat hlukem. Geniální myšlenky bývají jednoduché! S BIOcementem stavíte pohodlnì. K jeho úpravì staèí jednoduché nástroje - dá se vrtat, øezat nebo frézovat podobnì jako døevo. Bydlete bezpeènìji! Masivní betonové jádro, kterým se BIOcement vyplní, dává jistotu celistvosti staveb (záplavy, zemìtøesení, nízká únosnost terénu), vyluèuje praskání stìn a trhliny ve zdivu. Rozšiøte si životní prostor! Tlouš ka obvodových stìn (max. 365 mm) zvìtšuje užitné plochy místností staveb o šíøi nábytku. Prodlužte si stavební sezónu! BIOcement lze používat ke stavìní i v zimních mìsících, tj. do -5 C. Myslete na budoucnost! Výhody stavìní s BIOcementem ocení také pøíští generace. smìr pokládky 1. øady tvárnic

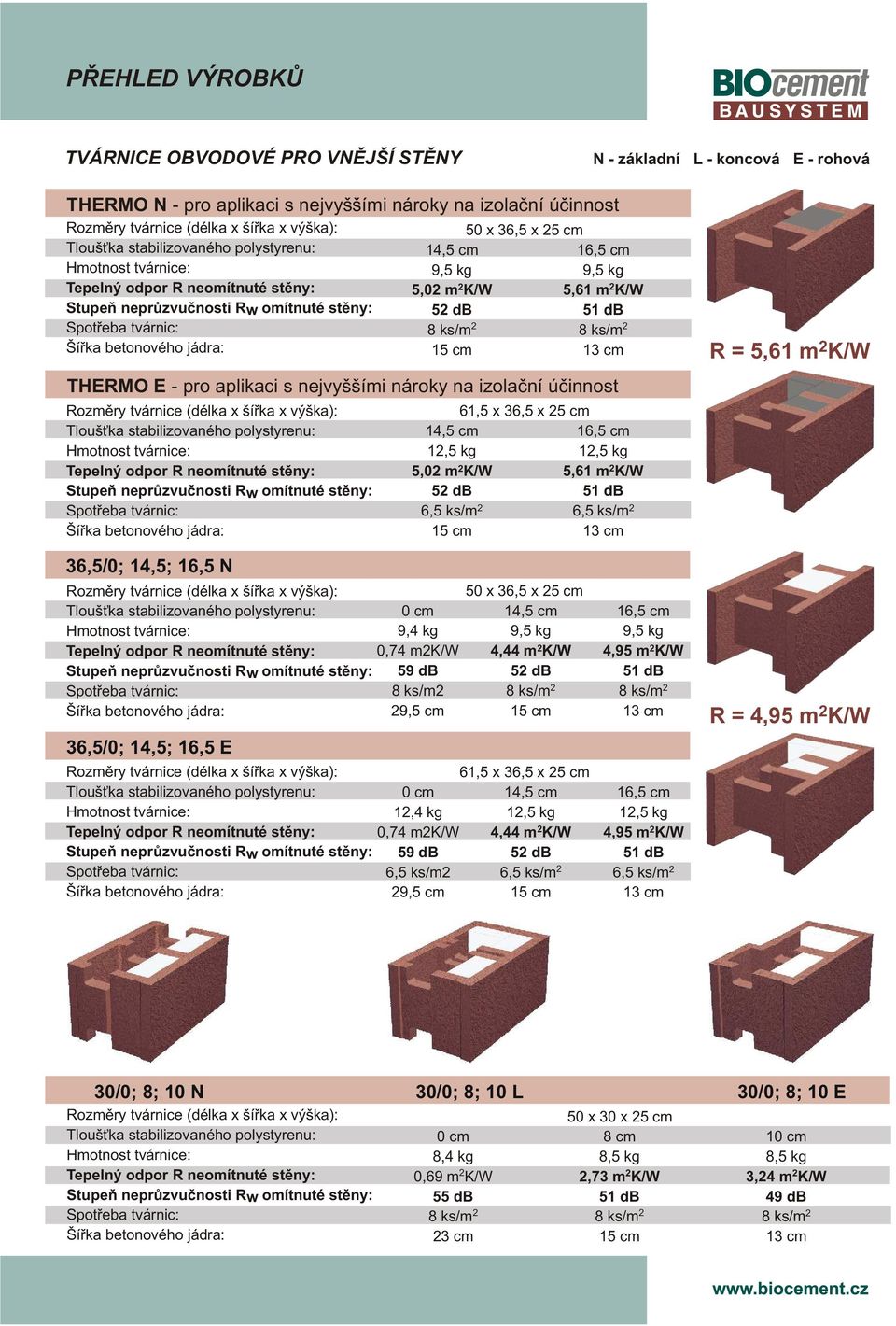

3 PØEHLED VÝROBKÙ TVÁRNICE OBVODOVÉ PRO VNÌJŠÍ STÌNY N - základní L - koncová E - rohová THERMO N - pro aplikaci s nejvyššími nároky na izolaèní úèinnost Stupeò neprùzvuènosti R w omítnuté stìny: THERMO E - pro aplikaci s nejvyššími nároky na izolaèní úèinnost Stupeò neprùzvuènosti R w omítnuté stìny: 50 x 36,5 x 5 cm 14,5 cm 16,5 cm 9,5 kg 9,5 kg 5,0 m K/W 5,61 m K/W 5 db 61,5 x 36,5 x 5 cm 14,5 cm 16,5 cm 1,5 kg 1,5 kg 5,0 mk/w 5,61 mk/w 5 db 6,5 ks/m 6,5 ks/m R = 5,61 mk/w 36,5/0; 14,5; 16,5 N Stupeò neprùzvuènosti R omítnuté stìny: w 36,5/0; 14,5; 16,5 E Stupeò neprùzvuènosti R omítnuté stìny: w 0 cm 9,4 kg 0,74 mk/w 59 db 8 ks/m 9,5 cm 0 cm 1,4 kg 0,74 mk/w 59 db 6,5 ks/m 9,5 cm 50 x 36,5 x 5 cm 14,5 cm 9,5 kg 4,44 mk/w 5 db 61,5 x 36,5 x 5 cm 14,5 cm 1,5 kg 4,44 m K/W 5 db 6,5 ks/m 16,5 cm 9,5 kg 4,95 mk/w 16,5 cm 1,5 kg 4,95 mk/w 6,5 ks/m R = 4,95 mk/w 30/0; 8; 10 N 30/0; 8; 10 L 30/0; 8; 10 E Stupeò neprùzvuènosti R w omítnuté stìny: 0 cm 8,4 kg 0,69 m K/W 55 db 3 cm 50 x 30 x 5 cm 8 cm 8,5 kg,73 m K/W 10 cm 8,5 kg 3,4 m K/W 49 db

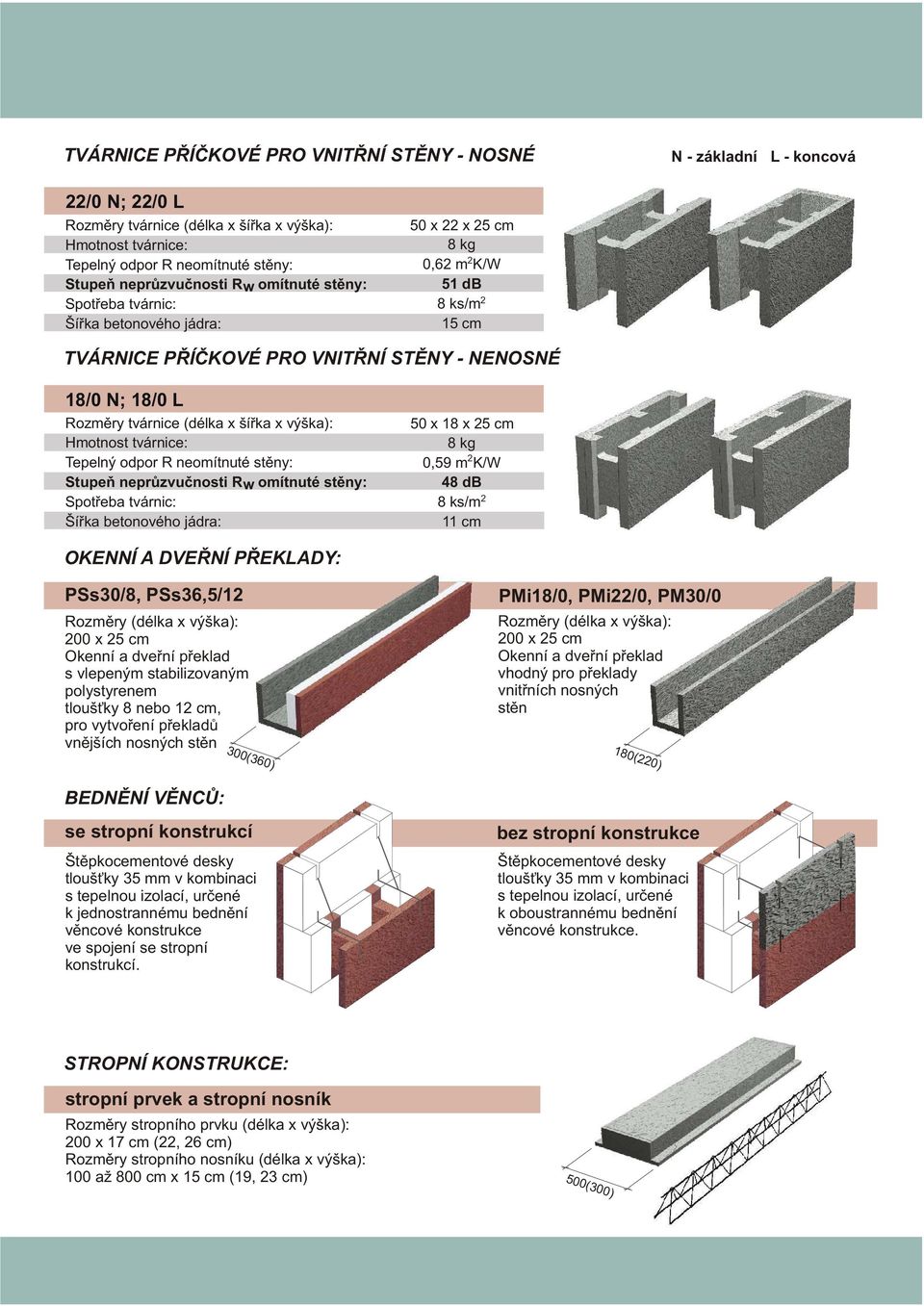

4 PØEHLED VÝROBKÙ TVÁRNICE PØÍÈKOVÉ PRO VNITØNÍ STÌNY - NOSNÉ N - základní L - koncová /0 N; /0 L Stupeò neprùzvuènosti R w omítnuté stìny: 50 x x 5 cm 8 kg 0,6 m K/W TVÁRNICE PØÍÈKOVÉ PRO VNITØNÍ STÌNY - NENOSNÉ 18/0 N; 18/0 L Stupeò neprùzvuènosti R omítnuté stìny: w 50 x 18 x 5 cm 8 kg 0,59 m K/W 48 db 11 cm OKENNÍ A DVEØNÍ PØEKLADY: PSs30/8, PSs36,5/1 Rozmìry (délka x výška): 00 x 5 cm Okenní a dveøní pøeklad s vlepeným stabilizovaným polystyrenem tlouš ky 8 nebo 1 cm, pro vytvoøení pøekladù vnìjších nosných stìn 300(360) PMi18/0, PMi/0, PM30/0 Rozmìry (délka x výška): 00 x 5 cm Okenní a dveøní pøeklad vhodný pro pøeklady vnitøních nosných stìn 18 0( 0) BEDNÌNÍ VÌNCÙ: se stropní konstrukcí Štìpkocementové desky tlouš ky 35 mm v kombinaci s tepelnou izolací, urèené k jednostrannému bednìní vìncové konstrukce ve spojení se stropní konstrukcí. bez stropní konstrukce Štìpkocementové desky tlouš ky 35 mm v kombinaci s tepelnou izolací, urèené k oboustrannému bednìní vìncové konstrukce. STROPNÍ KONSTRUKCE: stropní prvek a stropní nosník Rozmìry stropního prvku (délka x výška): 00 x 17 cm (, 6 cm) Rozmìry stropního nosníku (délka x výška): 100 až 800 cm x (19, 3 cm) 500(300)

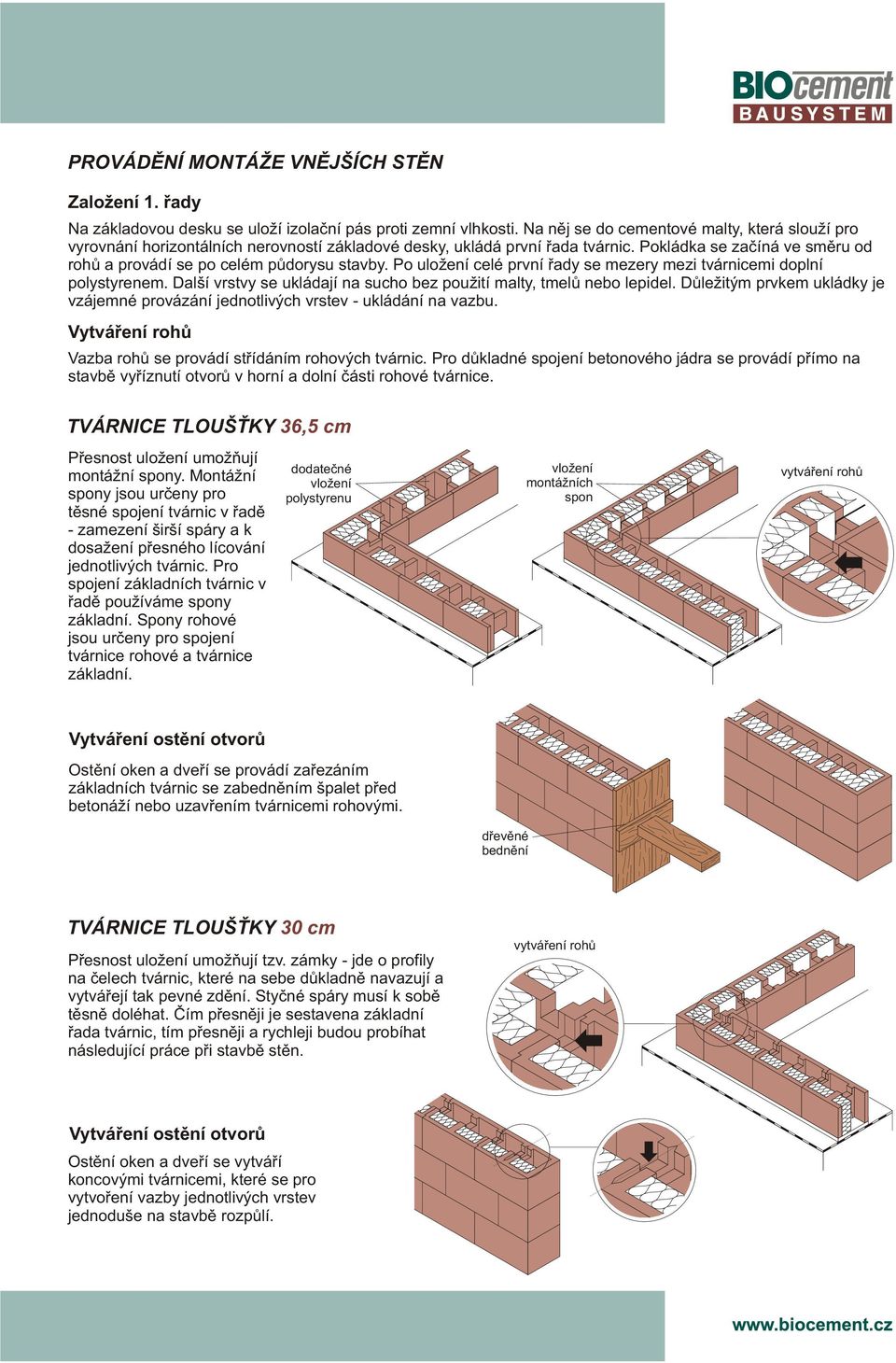

5 HLAVNÍ ZÁSADY A POSTUP VÝSTAVBY PROVÁDÌNÍ MONTÁŽE VNÌJŠÍCH STÌN Založení 1. øady Na základovou desku se uloží izolaèní pás proti zemní vlhkosti. Na nìj se do cementové malty, která slouží pro vyrovnání horizontálních nerovností základové desky, ukládá první øada tvárnic. Pokládka se zaèíná ve smìru od rohù a provádí se po celém pùdorysu stavby. Po uložení celé první øady se mezery mezi tvárnicemi doplní polystyrenem. Další vrstvy se ukládají na sucho bez použití malty, tmelù nebo lepidel. Dùležitým prvkem ukládky je vzájemné provázání jednotlivých vrstev - ukládání na vazbu. Vytváøení rohù Vazba rohù se provádí støídáním rohových tvárnic. Pro dùkladné spojení betonového jádra se provádí pøímo na stavbì vyøíznutí otvorù v horní a dolní èásti rohové tvárnice. TVÁRNICE TLOUŠ KY 36,5 cm Pøesnost uložení umožòují montážní spony. Montážní spony jsou urèeny pro tìsné spojení tvárnic v øadì - zamezení širší spáry a k dosažení pøesného lícování jednotlivých tvárnic. Pro spojení základních tvárnic v øadì používáme spony základní. Spony rohové jsou urèeny pro spojení tvárnice rohové a tvárnice základní. dodateèné vložení polystyrenu vložení montážních spon vytváøení rohù Vytváøení ostìní otvorù Ostìní oken a dveøí se provádí zaøezáním základních tvárnic se zabednìním špalet pøed betonáží nebo uzavøením tvárnicemi rohovými. døevìné bednìní TVÁRNICE TLOUŠ KY 30 cm Pøesnost uložení umožòují tzv. zámky - jde o profily na èelech tvárnic, které na sebe dùkladnì navazují a vytváøejí tak pevné zdìní. Styèné spáry musí k sobì tìsnì doléhat. Èím pøesnìji je sestavena základní øada tvárnic, tím pøesnìji a rychleji budou probíhat následující práce pøi stavbì stìn. vytváøení rohù Vytváøení ostìní otvorù Ostìní oken a dveøí se vytváøí koncovými tvárnicemi, které se pro vytvoøení vazby jednotlivých vrstev jednoduše na stavbì rozpùlí.

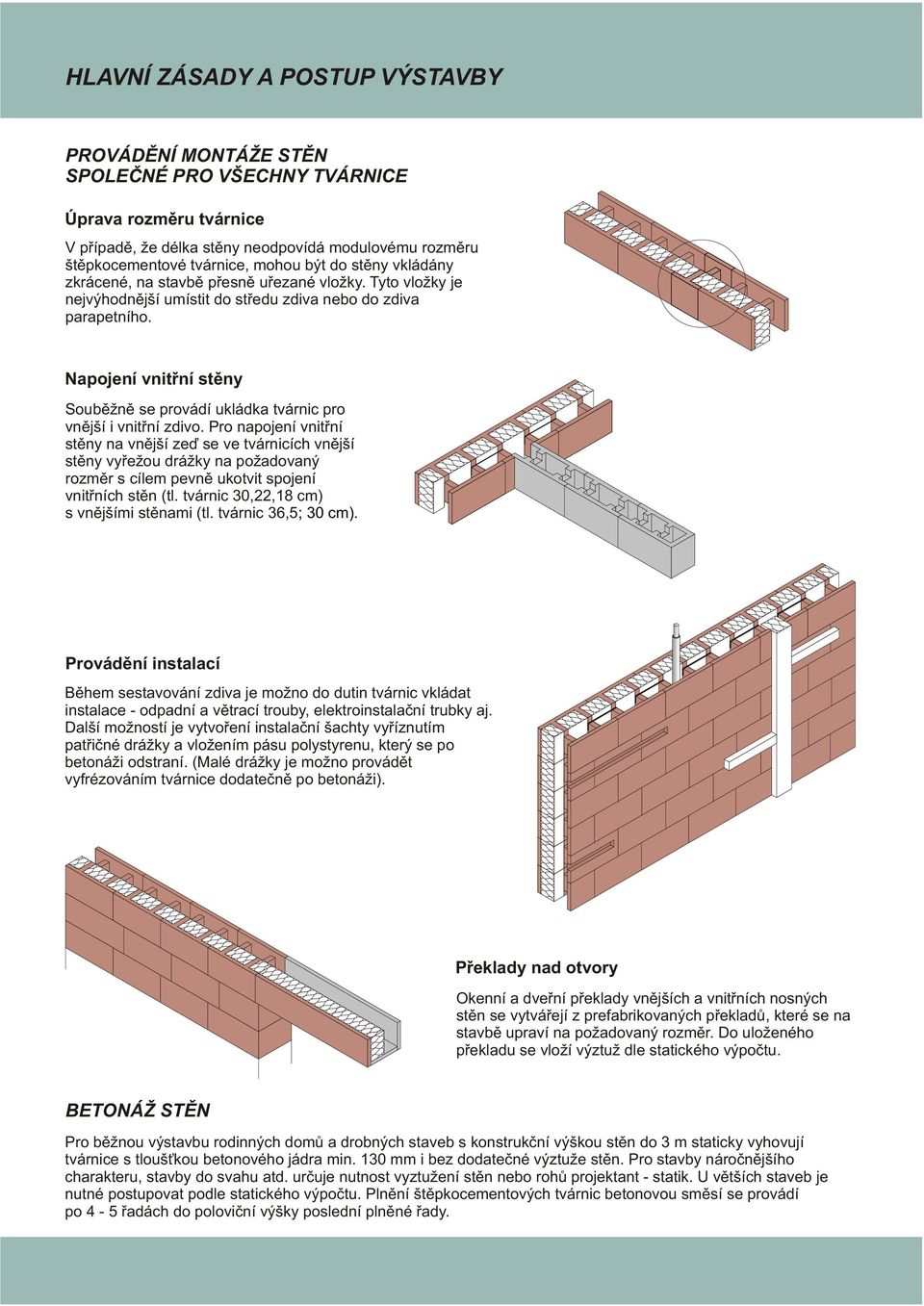

6 HLAVNÍ ZÁSADY A POSTUP VÝSTAVBY PROVÁDÌNÍ MONTÁŽE STÌN SPOLEÈNÉ PRO VŠECHNY TVÁRNICE Úprava rozmìru tvárnice V pøípadì, že délka stìny neodpovídá modulovému rozmìru štìpkocementové tvárnice, mohou být do stìny vkládány zkrácené, na stavbì pøesnì uøezané vložky. Tyto vložky je nejvýhodnìjší umístit do støedu zdiva nebo do zdiva parapetního. Napojení vnitøní stìny Soubìžnì se provádí ukládka tvárnic pro vnìjší i vnitøní zdivo. Pro napojení vnitøní stìny na vnìjší zeï se ve tvárnicích vnìjší stìny vyøežou drážky na požadovaný rozmìr s cílem pevnì ukotvit spojení vnitøních stìn (tl. tvárnic 30,,18 cm) s vnìjšími stìnami (tl. tvárnic 36,5; 30 cm). Provádìní instalací Bìhem sestavování zdiva je možno do dutin tvárnic vkládat instalace - odpadní a vìtrací trouby, elektroinstalaèní trubky aj. Další možností je vytvoøení instalaèní šachty vyøíznutím patøièné drážky a vložením pásu polystyrenu, který se po betonáži odstraní. (Malé drážky je možno provádìt vyfrézováním tvárnice dodateènì po betonáži). Pøeklady nad otvory Okenní a dveøní pøeklady vnìjších a vnitøních nosných stìn se vytváøejí z prefabrikovaných pøekladù, které se na stavbì upraví na požadovaný rozmìr. Do uloženého pøekladu se vloží výztuž dle statického výpoètu. BETONÁŽ STÌN Pro bìžnou výstavbu rodinných domù a drobných staveb s konstrukèní výškou stìn do 3 m staticky vyhovují tvárnice s tlouš kou betonového jádra min. 130 mm i bez dodateèné výztuže stìn. Pro stavby nároènìjšího charakteru, stavby do svahu atd. urèuje nutnost vyztužení stìn nebo rohù projektant - statik. U vìtších staveb je nutné postupovat podle statického výpoètu. Plnìní štìpkocementových tvárnic betonovou smìsí se provádí po 4-5 øadách do polovièní výšky poslední plnìné øady.

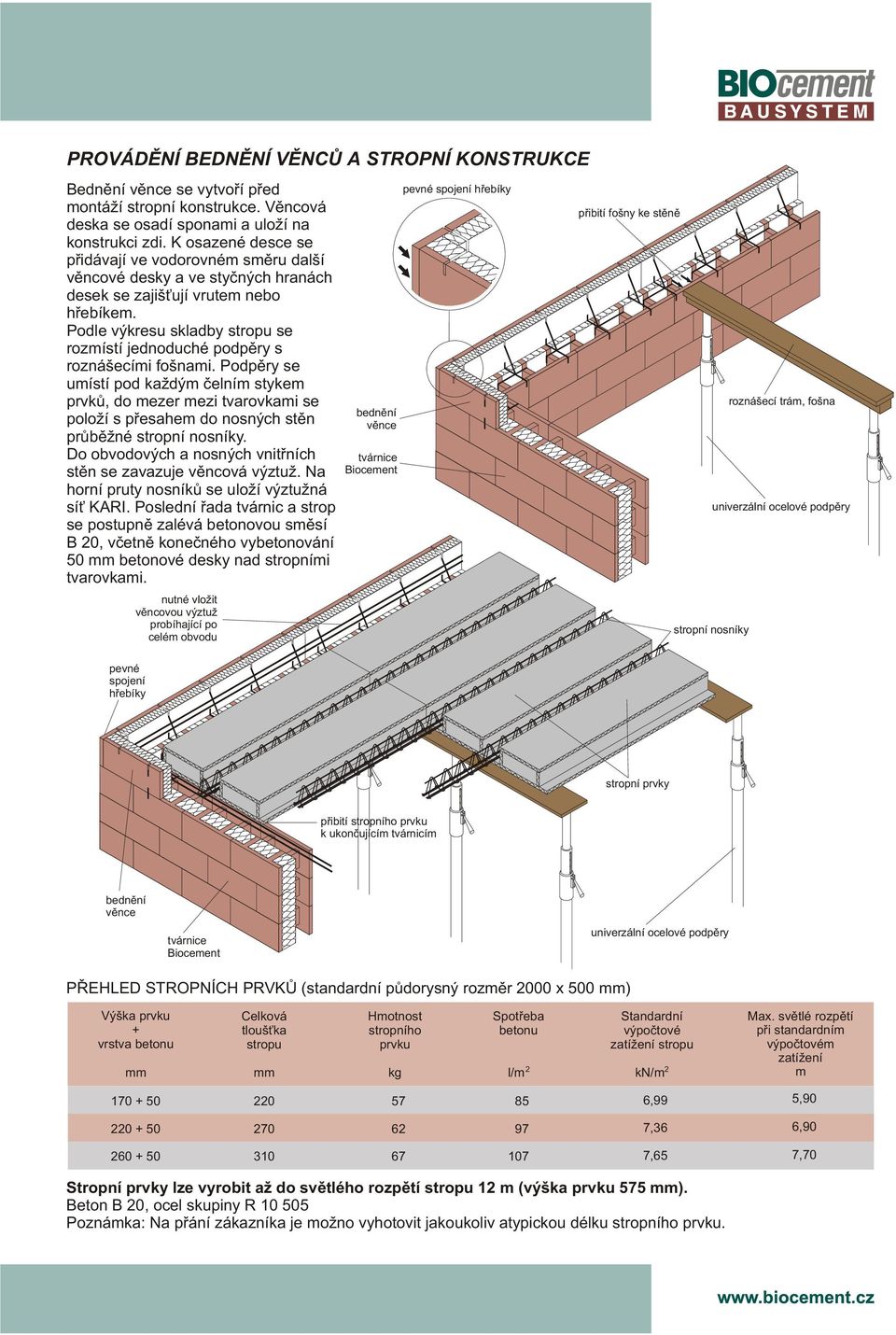

7 HLAVNÍ ZÁSADY A POSTUP VÝSTAVBY PROVÁDÌNÍ BEDNÌNÍ VÌNCÙ A STROPNÍ KONSTRUKCE Bednìní vìnce se vytvoøí pøed montáží stropní konstrukce. Vìncová deska se osadí sponami a uloží na konstrukci zdi. K osazené desce se pøidávají ve vodorovném smìru další vìncové desky a ve styèných hranách desek se zajiš ují vrutem nebo høebíkem. Podle výkresu skladby stropu se rozmístí jednoduché podpìry s roznášecími fošnami. Podpìry se umístí pod každým èelním stykem prvkù, do mezer mezi tvarovkami se položí s pøesahem do nosných stìn prùbìžné stropní nosníky. Do obvodových a nosných vnitøních stìn se zavazuje vìncová výztuž. Na horní pruty nosníkù se uloží výztužná sí KARI. Poslední øada tvárnic a strop se postupnì zalévá betonovou smìsí B 0, vèetnì koneèného vybetonování 50 mm betonové desky nad stropními tvarovkami. pevné spojení høebíky nutné vložit vìncovou výztuž probíhající po celém obvodu bednìní vìnce tvárnice Biocement pevné spojení høebíky pøibití fošny ke stìnì stropní nosníky roznášecí trám, fošna univerzální ocelové podpìry stropní prvky pøibití stropního prvku k ukonèujícím tvárnicím bednìní vìnce tvárnice Biocement univerzální ocelové podpìry PØEHLED STROPNÍCH PRVKÙ (standardní pùdorysný rozmìr 000 x 500 mm) Výška prvku + vrstva betonu mm Celková tlouš ka stropu mm Hmotnost stropního prvku kg Spotøeba betonu l/m Standardní výpoètové zatížení stropu kn/m Max. svìtlé rozpìtí pøi standardním výpoètovém zatížení m ,99 5, ,36 6, ,65 7,70 Stropní prvky lze vyrobit až do svìtlého rozpìtí stropu 1 m (výška prvku 575 mm). Beton B 0, ocel skupiny R Poznámka: Na pøání zákazníka je možno vyhotovit jakoukoliv atypickou délku stropního prvku.

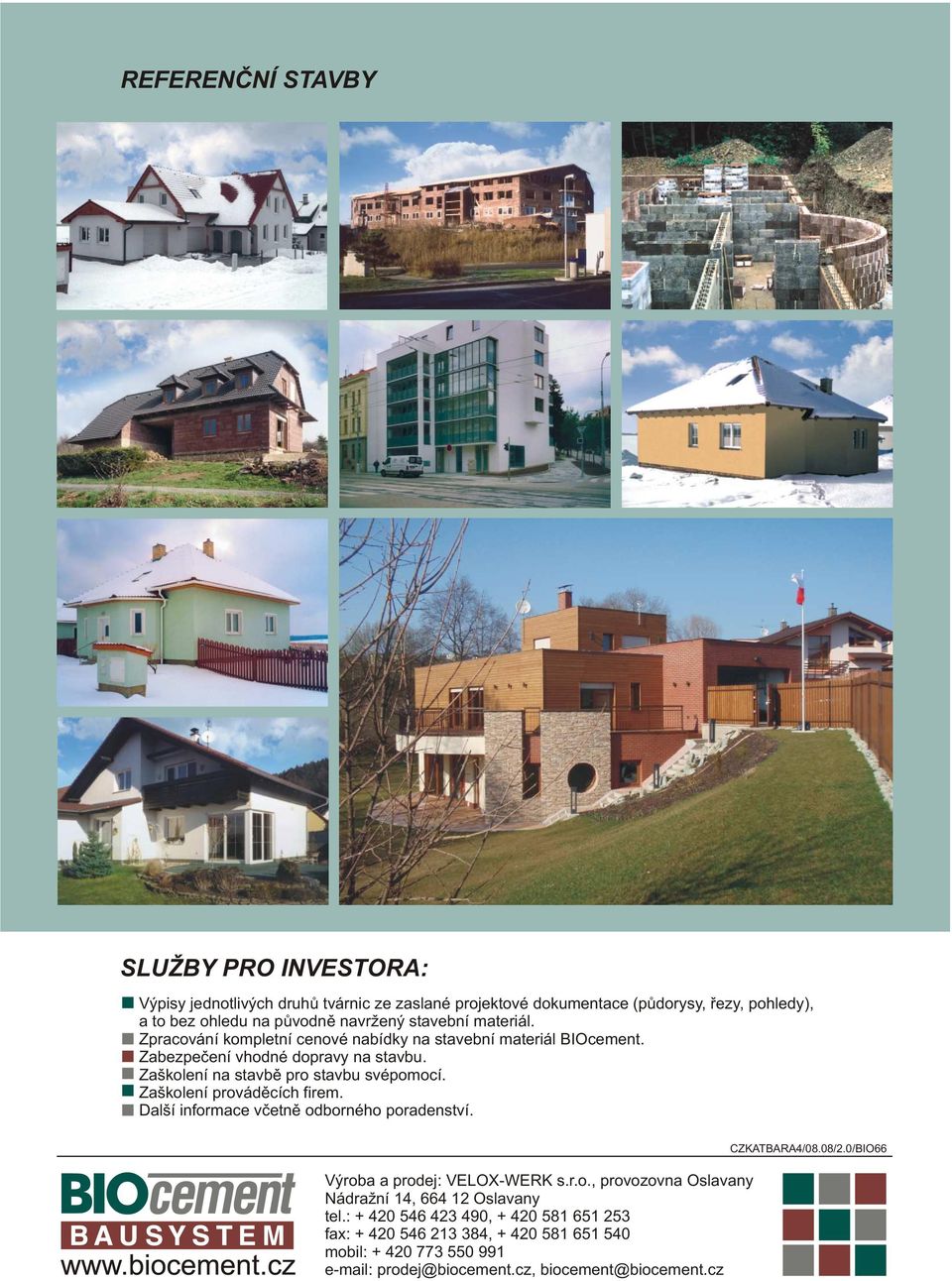

8 REFERENÈNÍ STAVBY SLUŽBY PRO INVESTORA: Výpisy jednotlivých druhù tvárnic ze zaslané projektové dokumentace (pùdorysy, øezy, pohledy), a to bez ohledu na pùvodnì navržený stavební materiál. Zpracování kompletní cenové nabídky na stavební materiál BIOcement. Zabezpeèení vhodné dopravy na stavbu. Zaškolení na stavbì pro stavbu svépomocí. Zaškolení provádìcích firem. Další informace vèetnì odborného poradenství. Výroba a prodej: VELOX-WERK s.r.o., provozovna Oslavany Nádražní 14, Oslavany tel.: , fax: , mobil: prodej@biocement.cz, biocement@biocement.cz CZKATBARA4/08.08/.0/BIO66
