1 Nezávislá kontrola projektů v ČR a v zahraničí Milan Kalný

2 Wikipedia: List of bridge failures Období Počet dokumentovaných havárií Z toho v ČR Před r (Studénka, Troja) 24 USA 9 Čína 8 Indie 7 Kanada 4 Austrálie, Itálie 3 Anglie 2 ČR, Dánsko, Finsko, Chile, Indonésie, Jižní Afrika, Kenya, Norsko, Pákistán, Řecko 1 Argentina, Guinea, Holandsko, Irsko, Izrael, Japonsko, Jižní Korea, Kamerun, Kostarika, Nepál, Nigérie, Pobřeží Slonoviny, Portugalsko, Rusko, Španělsko,, Venezuela, Vietnam Nezávislá kontrola projektů v ČR a v zahraničí

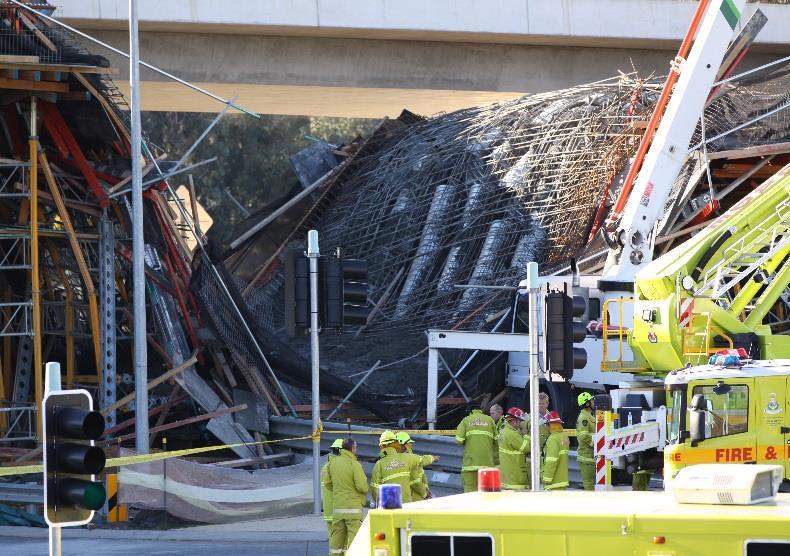

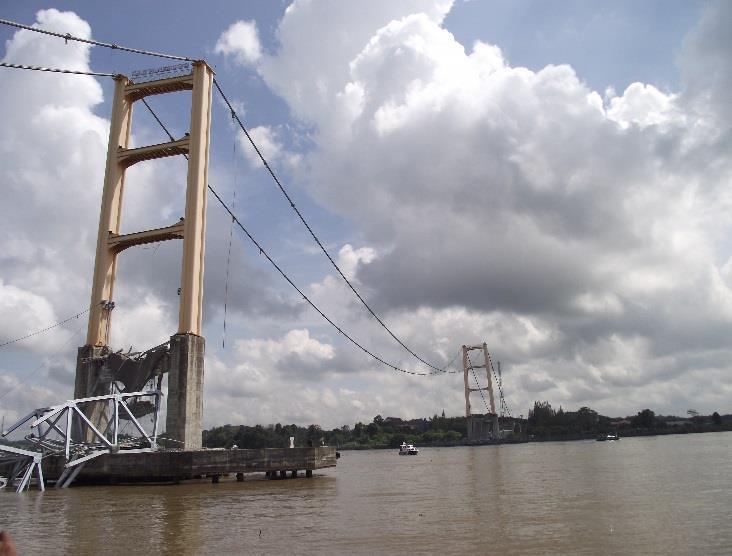

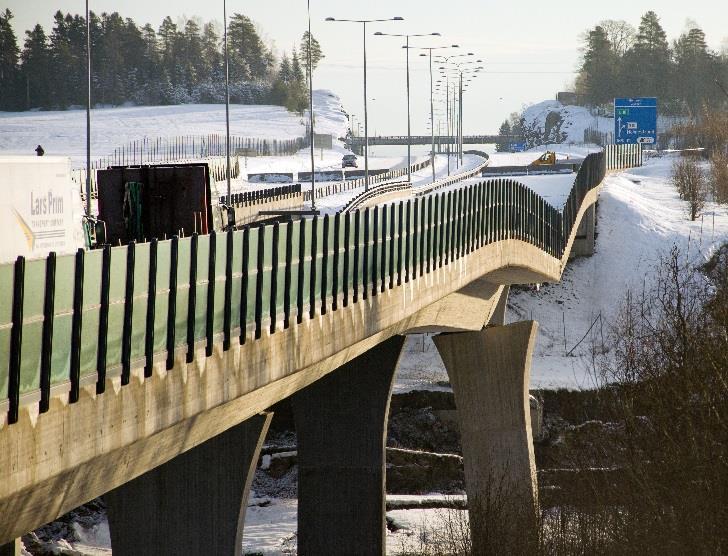

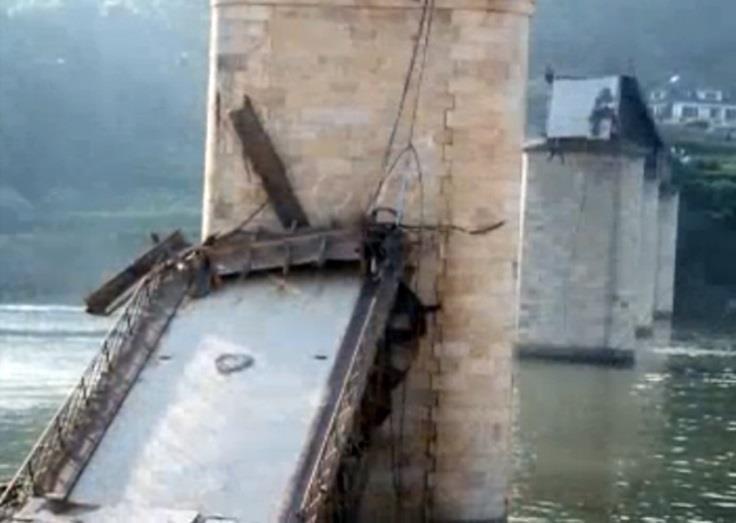

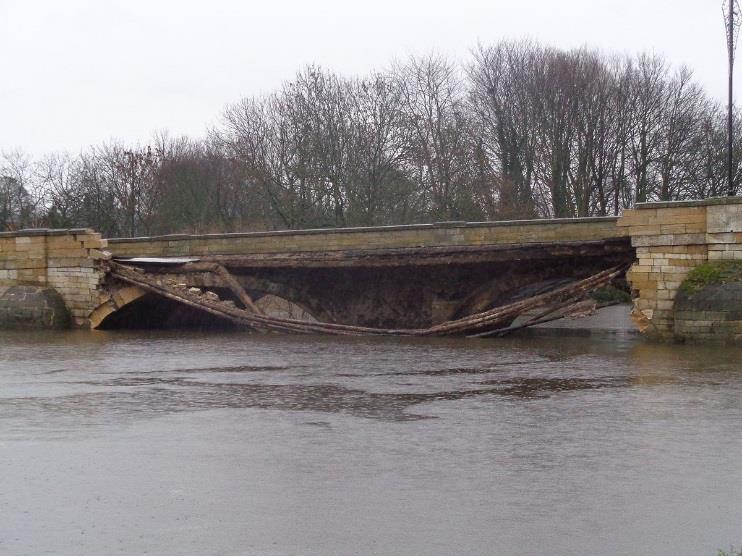

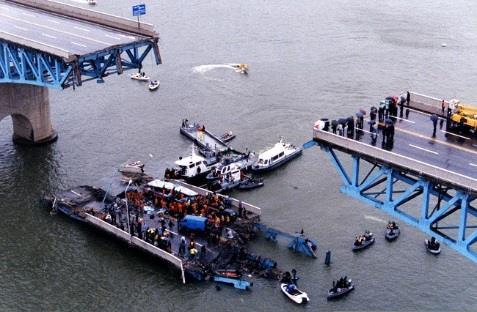

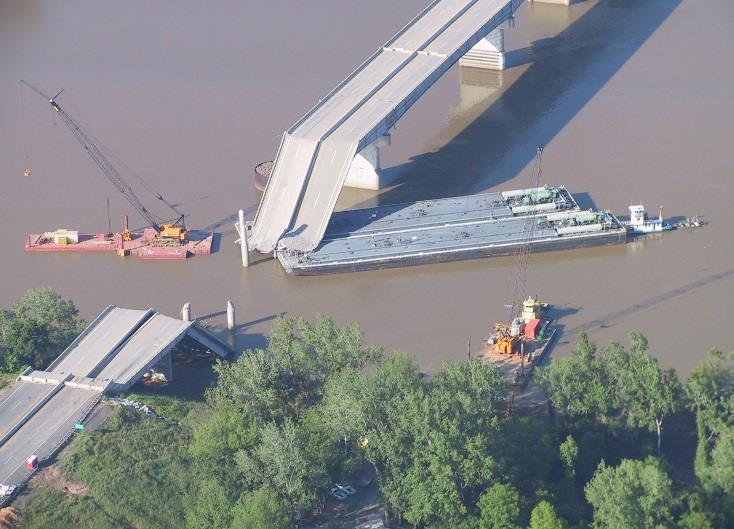

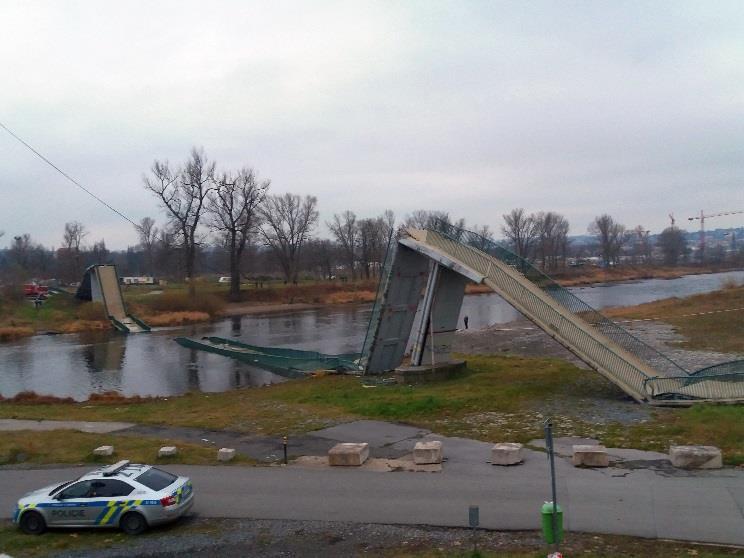

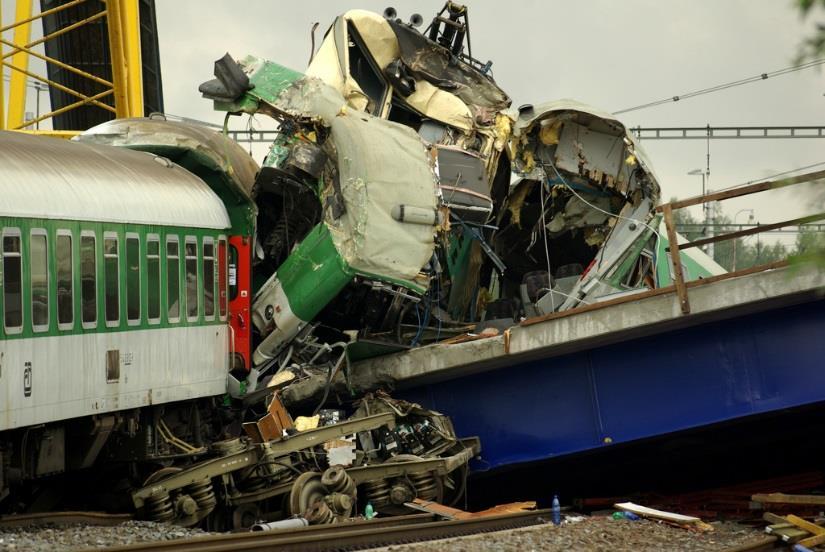

3 Korea, 10/1994 Portugalsko, 3/2001 USA, 5/2002 Studénka, 8/2008 Austrálie, 8/2010 Indonesia, 7/2011 Norsko, 2/2015 Nezávislá kontrola projektů v ČR a v zahraničí Troja, 12/2018 Anglie, 12/2015

4 Rizika v procesech => selhání mostů Fáze přípravy, stavby, údržby Normy, předpisy, metodiky Některé problémy Rozsah, komplikovanost, rozpory Volba koncepce mostu Architektonické soutěže? Projekt DÚR, DSP Výběr projektanta nejnižší cena, specializace, podklady a projednání s účastníky PDPS Zbytečně detailní přístup (~ RDS?) Způsob zadání Výběr zhotovitele Projektant RDS TDI Správa a údržba FIDIC RedBook x YellowBook, PPP Dumpingová cena, kvalita Nezávislost x odbornost Rozhodování, termíny x kvalita Podfinancování, včasná preventivní opatření Nezávislá kontrola projektů v ČR a v zahraničí

5 Kontrola náročných projektů a realizace Fáze projektu DÚR, DSP Expertíza DÚR, DSP PDPS PDPS nezávislá kontrola RDS RDS nezávislá kontrola Objednatel Investor Investor, SFDI (dříve FMTIR) Investor Investor, SFDI Zhotovitel Investor Česká republika patří mezi několik málo zemí v EU, kde nezávislá kontrola projektů prakticky neexistuje Nezávislá kontrola projektů v ČR a v zahraničí

6 Systémy nezávislé kontroly projektů Odpovědnost Předpis Německo Prüfingenieur Straßenverkehrs-Zulassungs-Ordnung (StVZO-325str.) 1937,, 2012, 2017 Bundesministerium für Verkehr, Bau- und Wohnungswesen Velké Británie Firma DESIGN MANUAL FOR ROADS AND BRIDGES BD 2/12 Technical Approval of Highway Structures (75str.), 2005, 2012 The Highways Agency, Department of Transport Česká republika Nezávislý expert jmenovaný MMR Návrh Stavebního Zákona, vypuštěno Nezávislá kontrola projektů v ČR a v zahraničí

7 BD 2/12 Technical Approval of Highway Structures Vydavatel: The Highways Agency Transport Scotland Welsh Government The Department for Regional Development Nothern Ireland Hlavní zaměření: Mosty a dálniční objekty Dočasné konstrukce Tunely Strojní a elektro instalace Nezávislá kontrola projektů v ČR a v zahraničí

8 BD 2/12: Kontrolní proces Jsou zavedeny 4 kategorie nezávislé kontroly Kategorie Odpovědný kontrolor 0 Jiný autorizovaný inženýr z týmu projektanta 1 2 Kontrolní tým může být ze stejné firmy, ale z jiného oddělení 3 Kontrola jinou organizací vybranou investorem, výpočet jiným softwarem Nezávislá kontrola projektů v ČR a v zahraničí

9 BD 2/12: Kategorie pro mosty a konstrukce Kategorie 0: Prostá pole < 5 m Přesypané konstrukce, světlost < 3 m, nadnásyp > 1 m Opěrné zdi výšky < 1,5 m Kategorie 1: Prostá pole: 5 m < L < 20 m, šikmost < 65º Přesypané konstrukce, světlost < 8 m Opěrné zdi výšky < 7 m Kategorie 2: ostatní mosty a konstrukce jinde nezařazené Kategorie 3: Inovativní konstrukce, vysoká statická neurčitost Mosty o rozpětí > 50 m, šikmost > 45º Složité podmínky zakládání Mosty visuté, zavěšené, s ortotropní ocelovou mostovkou, pohyblivé Mosty se soudržným předpětím a zainjektovanými kabelovými kanálky Nezávislá kontrola projektů v ČR a v zahraničí

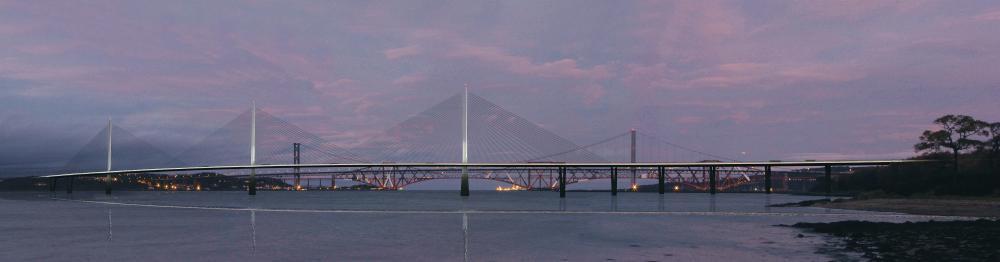

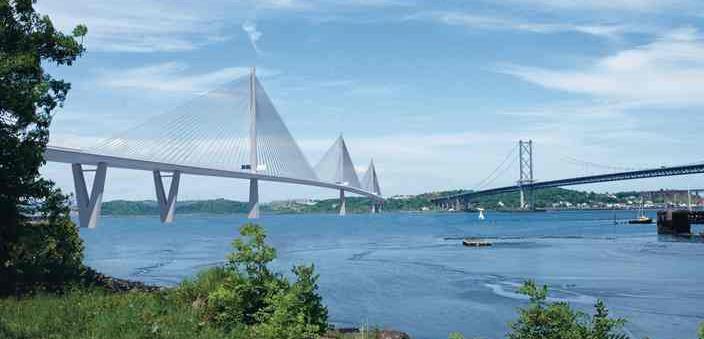

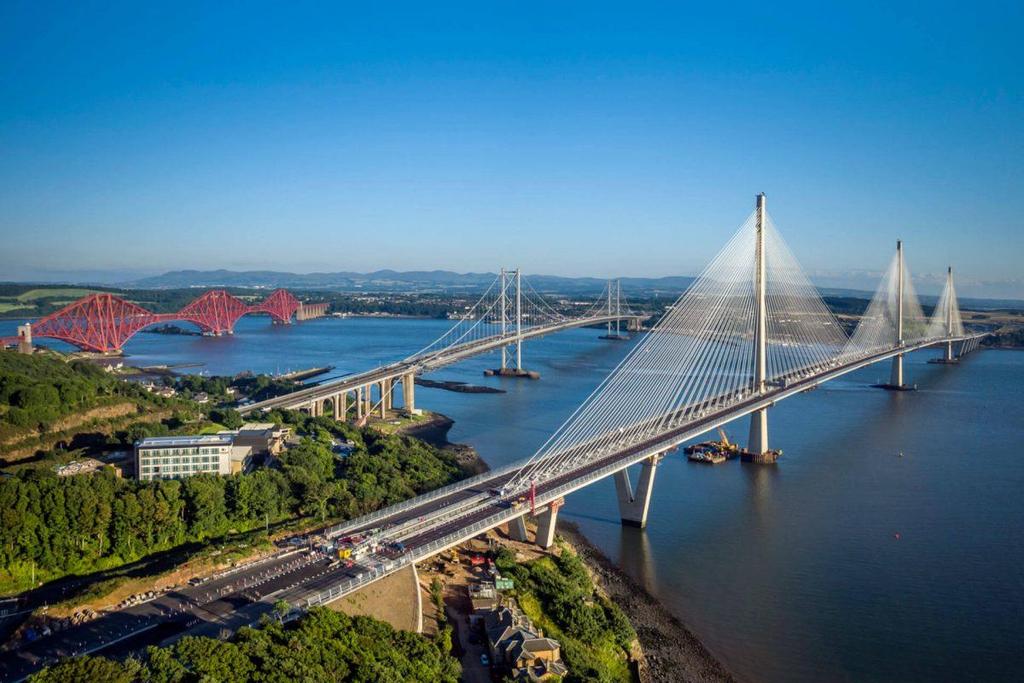

10 Forth Bridge, 1890, 2x521m Forth Road Bridge, 1964, 1005m Queensferry Crossing, 2017, 2x650m Nezávislá kontrola projektů v ČR a v zahraničí

Forth Replacement Crossing (FRC) Projekt

studie 2009 2010 (2011) tender design 2009

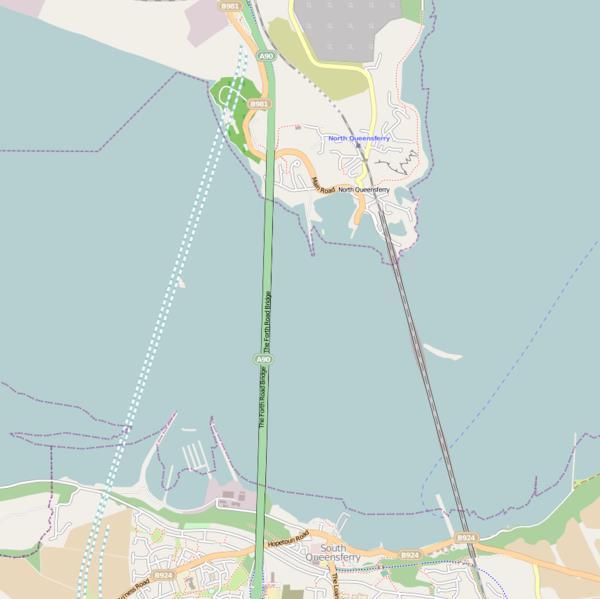

11 Forth Replacement Crossing (FRC) Projekt stavby: Arup & Jacobs technické studie (2011) tender design 2009 vyhlášeno soutěžní řízení účet za FRC předán parlamentu 12/2010 zákon o FRC schválen 1/2011 FRC Act: Královský souhlas odevzdání nabídek

Stavba: 3/2011 vyhlášení vítěze: konsorcium FCBC: Hochtief AG, American Bridge Int, Dragados S.A., Morrison Construction hlavní kontrakt cena 790 mil.

Realizační projekt: konsorcium Ramboll, Grontmij, Gifford a LAP odsouhlasení projektu a kontrola stavby: EDT

12 Stavba: 3/2011 vyhlášení vítěze: konsorcium FCBC: Hochtief AG, American Bridge Int, Dragados S.A., Morrison Construction hlavní kontrakt cena 790 mil. celkem: odhad 1,45 1,6 mld. Realizační projekt: konsorcium Ramboll, Grontmij, Gifford a LAP odsouhlasení projektu a kontrola stavby: EDT Transport Scotland, Arup, Jacobs Nezávislá kontrola projektu a přepočet: sdružení AECOM & URS Scott Wilson, spolupráce Pontex 9/2011 zahájení přípravných prací stavby

543m o 7 polích po 90m celková délka mostu 2,638 km nosná

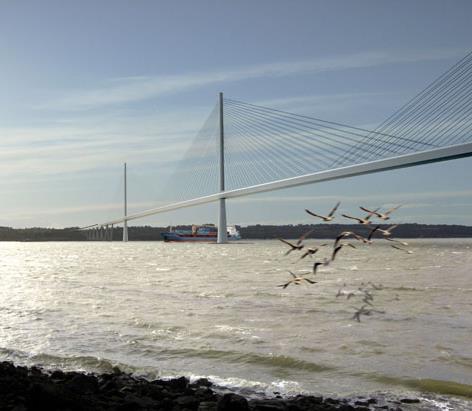

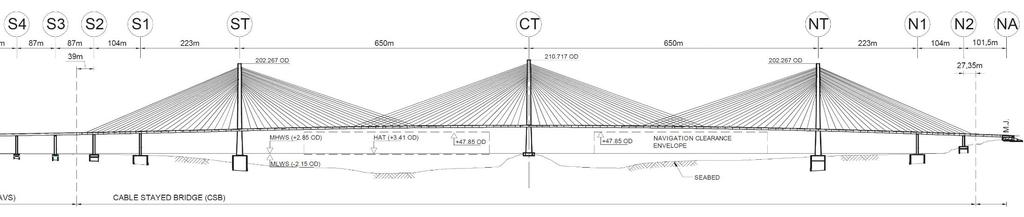

13 Charakteristika projektu: zavěšený most délky 2020m dvě hlavní pole rozpětí 650m jižní viadukt dl. 543m o 7 polích po 90m celková délka mostu 2,638 km nosná konstrukce vetknuta do středního pylonu, naopak plně zavěšená v místech krajních pylonů 22 km dálničních komunikací

14 Ocelobetonová konstrukce zavěšené části 4-stěnný komorový profil 2 roviny středních závěsů příčně předpjatá ŽB deska 6ti pruhová vozovka celková šířka mostu ~ 40m výška pylonů až 210m nad hladinou moře Ocelobetonová konstrukce jižního viaduktu a severního konce mostu 2 samostatné jednokomorové konstrukce, železobetonová deska

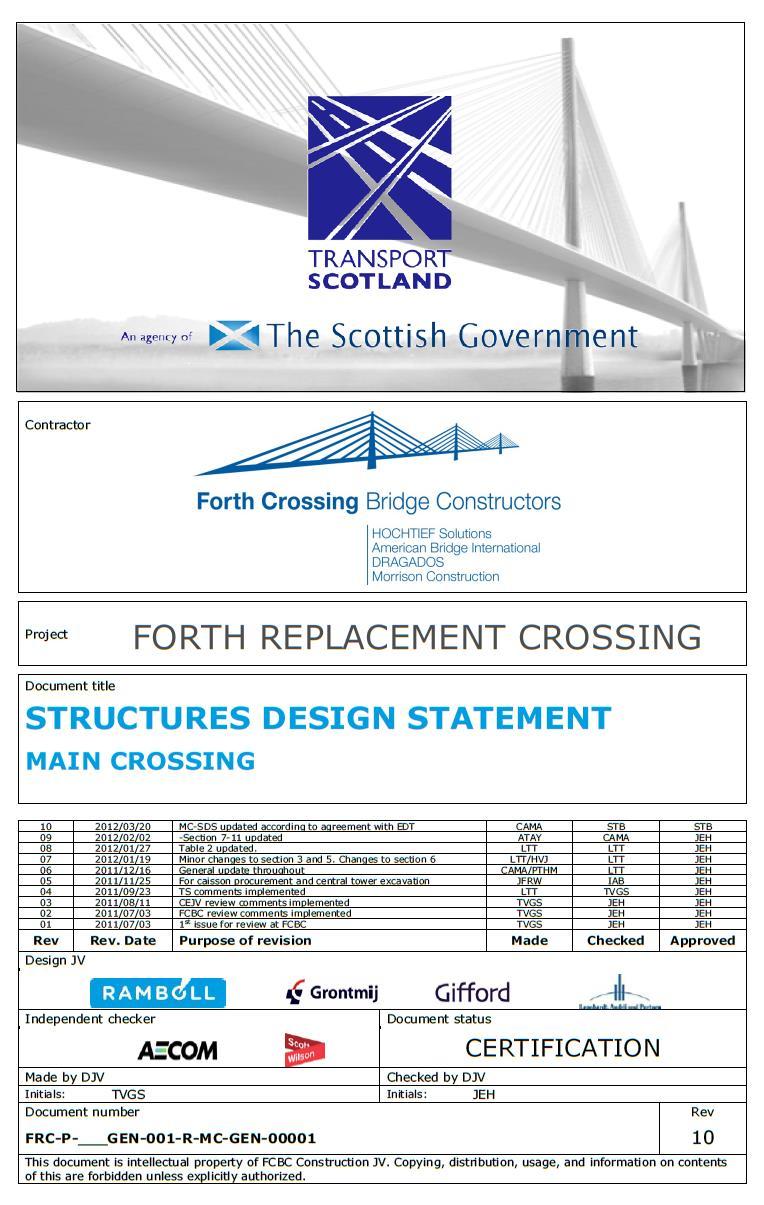

Návrh i nezávislé posouzení jednotné užití základních výpočetních programů a modelů Manuál Structures Design Statement - Podrobné pokyny pro projekt i

15 Návrh i nezávislé posouzení jednotné užití základních výpočetních programů a modelů Manuál Structures Design Statement - Podrobné pokyny pro projekt i kontrolu - Návrhová kritéria konstrukce, modely - Zatížení, kombinace - Požadavky na vybavení, pro údržbu, monitoring konstrukce i provozu, prostředky inspekce apod.

16 Globální prutový 3D model konstrukce s uvažováním časové analýzy a postupu výstavby

Provozní posudky: - Ztráty závěsů: Přetržení závěsu, Požár v místě skupiny závěsů, Výměna závěsu Posudky během výstavby: - Rozdíly ve vlastní váze konzol,

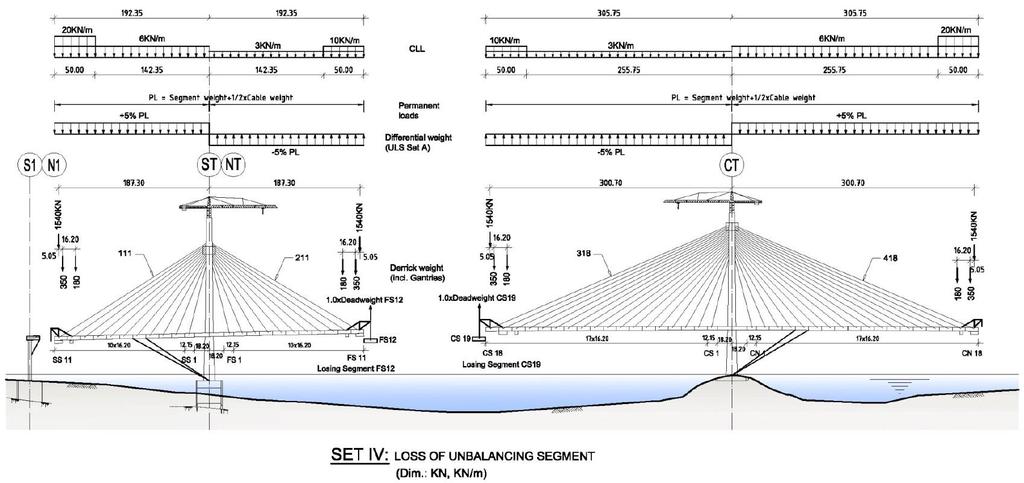

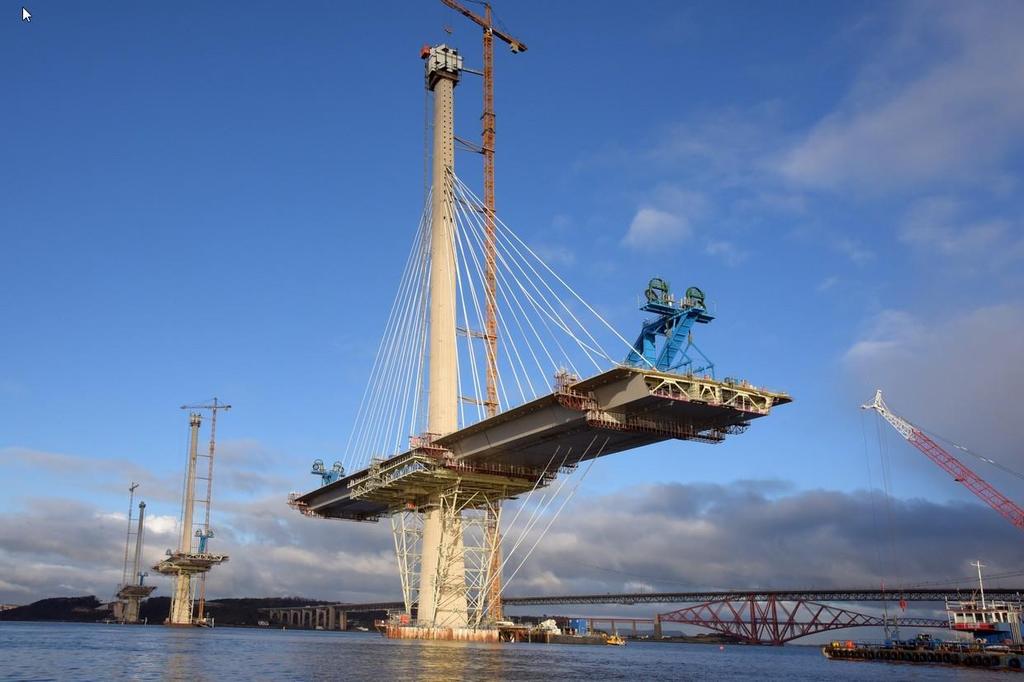

17 Provozní posudky: - Ztráty závěsů: Přetržení závěsu, Požár v místě skupiny závěsů, Výměna závěsu Posudky během výstavby: - Rozdíly ve vlastní váze konzol, ztráta zvedaného segmentu - Rozhodující stavy pro dimenze stěn SAW v místě umístění zvedacího vozíku - Dočasné podélné a torzní podepření krajních vahadel

let / 150 let Pro výpočty nosné konstrukce rozhoduje: - složky větru

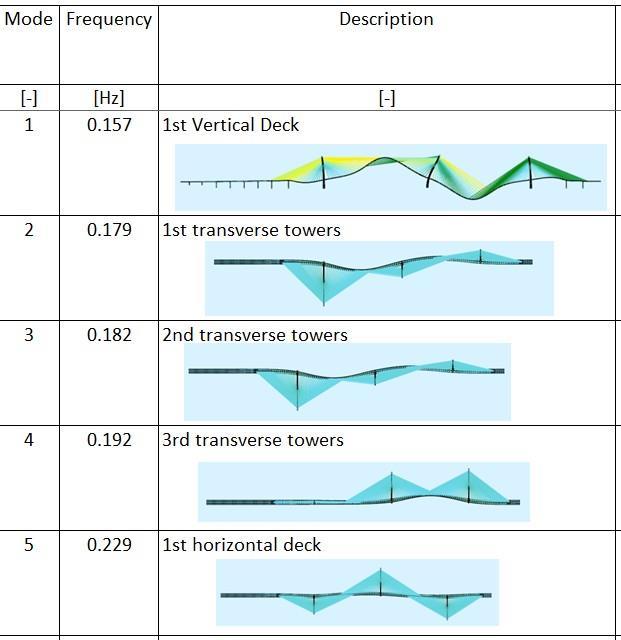

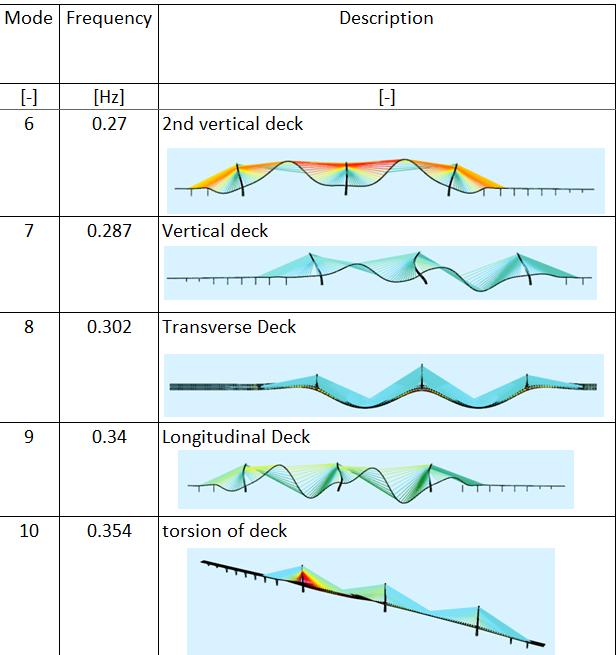

18 Zatížení větrem: - V provozu návrhové zatížení větrem s periodou návratu 6000 let - Během výstavby návrhové zatížení větrem s periodou návratu 500 let / 150 let Pro výpočty nosné konstrukce rozhoduje: - složky větru příčné, svislé a kroucení - vždy statická složka větru + turbulentní (buffeting)

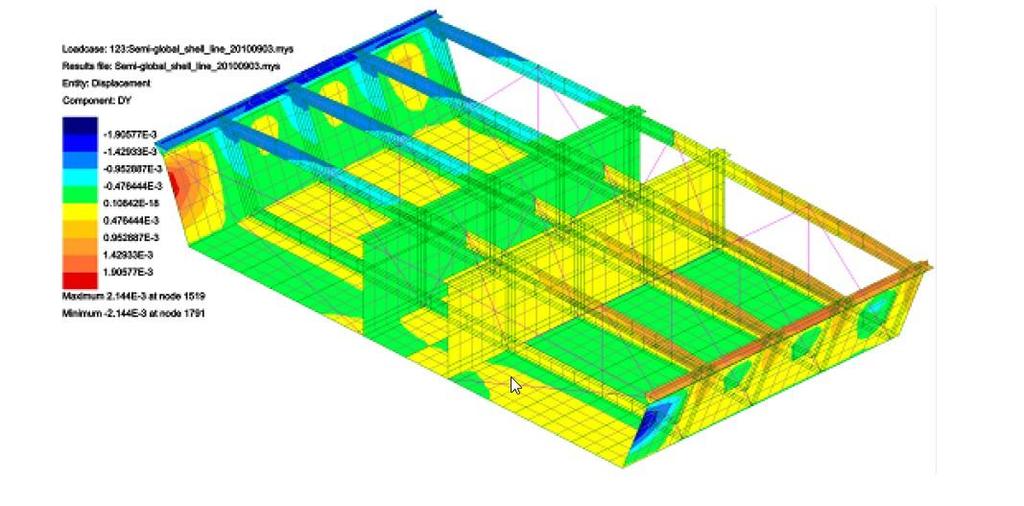

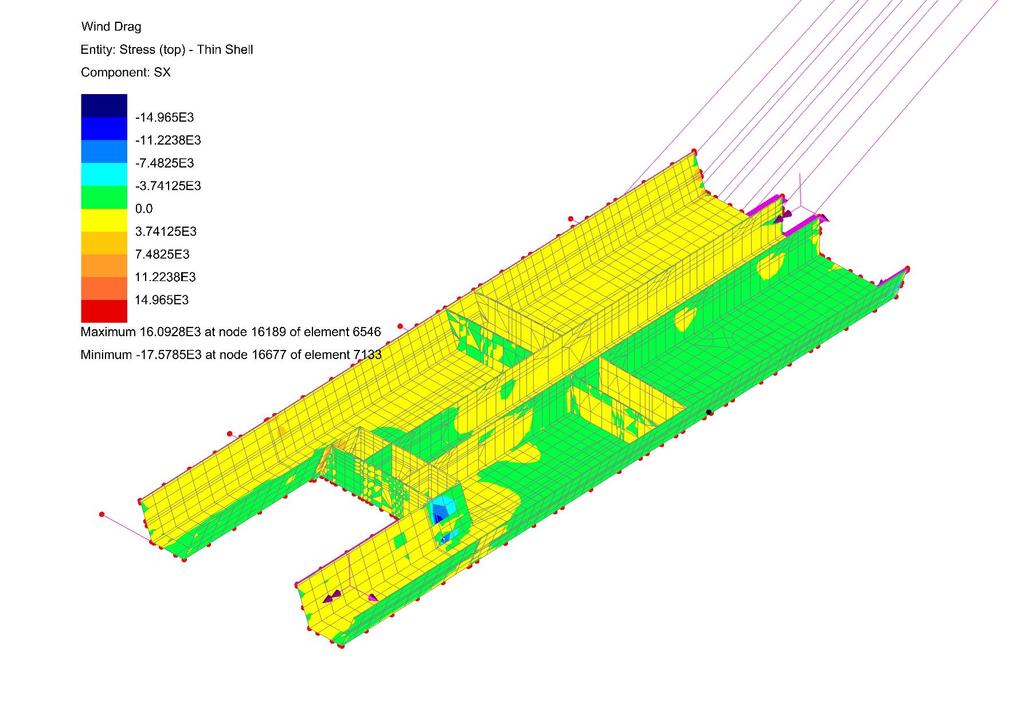

19 Semiglobální prostorové deskostěnové výseky nosné konstrukce

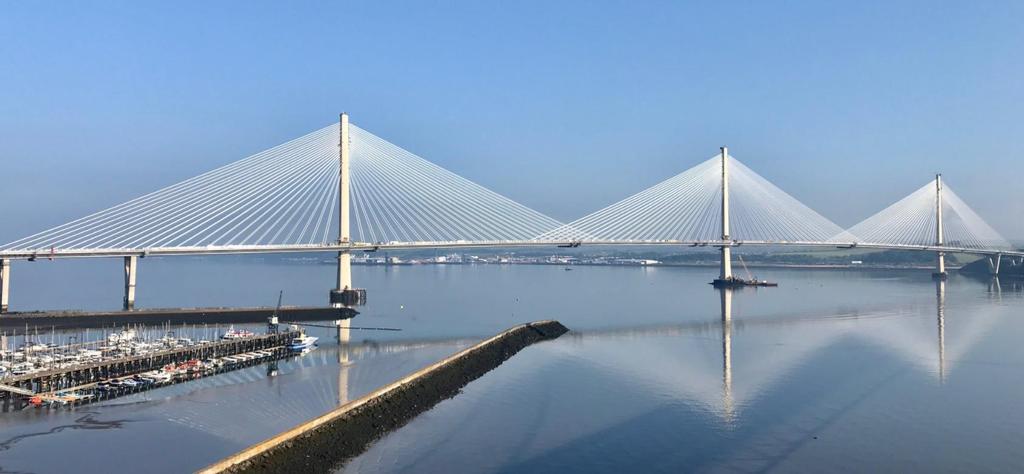

20 Queensferry Crossing uvedla do provozu královna Alžběta II 4. září 2017

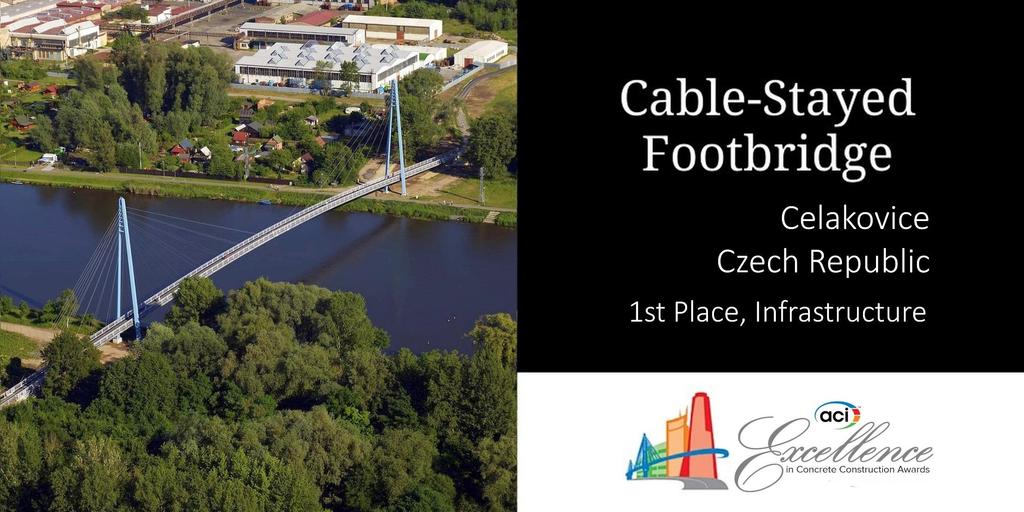

21 Lávka přes Labe v Čelákovicích ACI Excellence Awards 2015 ECSN místo Ceny ČBS, MD ČR, SFDI Nezávislá kontrola SHP, s.r.o. (finance: Metrostav)

22 Iniciativa k zavedení nezávislé kontroly projektů 2016: Česká asociace ocelových konstrukcí Česká betonářské společnost ČSSI Geotechnická společnost Česká asociace konzultačních inženýrů (CACE) Aktiv statiků ČKAIT 2017: Snaha o prosazení nezávislé kontroly do novely Stavebního zákona 2018: Příprava rezortních předpisů: Dopravní a inženýrské stavby Pozemní stavby Problémy k řešení Dobrovolné financování? Forma předpisu (vyhláška, směrnice, TP)? Odpovědnost a právní souvislosti? Podpora státních úřadů a investorů? Nezávislá kontrola projektů v ČR a v zahraničí

23 Děkuji za pozornost! Milan Kalný Otázky?
