SHR -Přednáška 8. Stavební hmoty PŘEDNÁŠKA 8

Transkript

1 Stavební hmoty PŘEDNÁŠKA 8 1

2 Koroze betonu Koroze (degradace): samovolný proces poklesu (až ztráty) vlastností* materiálu vlivem prostředí *pevnost, soudržnost, vzhled 2

3 Koroze betonu fyzikální koroze poškození mrazem voda zmrznutím zvyšuje objem o 10% poškození rozpustnými solemi Nejběžnější ionty přítomné v pórovém roztoku v materiálech: Ca 2+, Na +,NH 4 + OH -, SO 4 2-, Cl -, NO 3-, CO 3 2- Zdroje solí ve stavebních konstrukcích: vlastní složka materiálu (CaSO 4.2H 2 O v sádře) rozpuštěné ve vodě vzlínající z podzákladí produkty degradace působením kyselých dešťů metabolické produkty mikroorganismů i vyšších živočichů (splaškové vody, živočišná výroba) následky lidské činnosti zimní údržba silnic solí 3

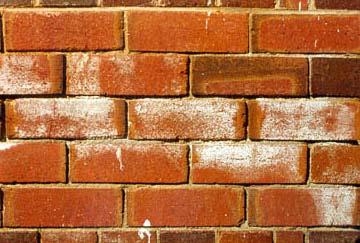

4 Fyzikální koroze betonu působením rozpustných solí 1. sůl je rozpuštěná v přebytku vody tvoří nenasycený roztok (nenasycený = voda je schopna rozpustit ještě více soli) 2. tento roztok je transportován konstrukcí vzlínání pórovým systémem 3. vznik nasyceného roztoku (nasycený roztok roztok soli s nejvyšší možnou koncentrací např NaCl 360 g/l) zahuštění odpařením vody (v létě) 4. další odpařování krystalizace soli z nasyceného roztoku (růst pevných krystalků z roztoku) Zkouška na odolnost vůči působení CHRL (chemické rozmrazovací látky): 3% roztok NaCl + střídavé zmrazování hodnotí se opad vzorku (kg/m 2 ) Prevence: provzdušňování betonu vytvoření vzduchových pórů o průměru µm, ve kterých probíhá krystalizace ledu i solí 4

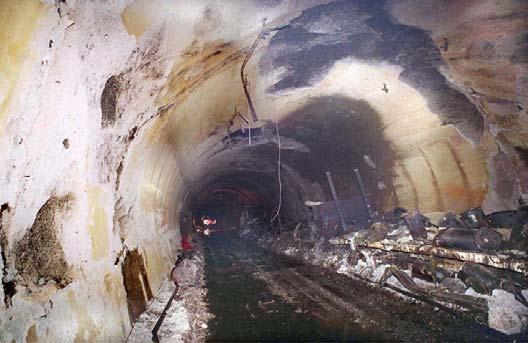

5 Degradace betonu působením vysokých teplot teplotní roztažnost s rostoucí teplotou se zvětšuje objem jednotlivých částic v betonu zejména křemenné kamenivo praskliny na kontaktu kameniva s tmelem, rozpad betonu chemický rozklad vlivem vysoké teploty rozkládají se CSH a CAH hydráty ztráta soudržnosti vystřelování betonu při rozkladu hydrátů se uvolňuje voda vodí pára vyšší objem páry vyšší tlak vystřelování betonu tunelové požáry Prevence: použití polypropylenových vláken při požáru zmizí, vzniklými kanálky uniká pára nerosta napětí v betonu 5

6 Chemická degradace betonu 1. druh rozpouštění a vyluhování složek tmele 2. druh chemické reakce tmele se složkami prostředí, které vedou na nevazebné produkty (často provázené tvorbou výkvětů) 3. druh rekce s tvorbou objemných produktů (rozpínání) Všechny vedou ke ztrátě pevnosti a v extrémním případě k rozpadu betonu 4. koroze ocelové výztuže 5. koroze kameniva 6

7 Beton: koroze 1. druhu - vyluhování vyluhování rozpouštění Ca(OH) 2 a jeho vyplavování způsobeno měkkou (hladovou málo minerálů) vodou protékající betonem pokles koncentrace Ca(OH) 2 v betonu způsobuje porušení rovnováhy složek tmele dochází k rozpadu CSH a CAH hydrátů pokles pevnosti dále způsobuje: pokles ph nebezpečné pro korozi ocelové výztuže na povrchu se tvoří kalcitový výluh (bílé mapy) 7

8 Beton: koroze 2. druhu nevazebné produkty kyselinová koroze: reakce Ca(OH) 2 z betonu s kyselými složkami prostředí (kyseliny S a N z kyselých dešťů, organické kyseliny z biokoroze..) vznikají vápenaté soli nemají vazebné schopnosti pokles koncetrace Ca(OH) 2 vede k porušení rovnováhy tmele a k rozpadu CSH a CAH vznikající soli můžou být rozpustné tvorba výkvětů odpareni a krystalizace Ca OH 2 HNO Ca NO 2 H O Ca NO.2 4H O výkvěty 8

9 Beton: 2. druh karbonatace karbonatace betonu: reakce Ca(OH) 2 z tmelu s CO 2 ze vzduchu nebo vody (vodní stavby) vzniká uhličitan vápenatý CaCO Ca OH CO CaCO H O 2 pokles koncentrace Ca(OH) 2 vede k: poklesu ph koroze výztuže (pod ph 9,5) porušení rovnováhy tmele a k rozpadu CSH a CAH v extrémních případech může probíhat karbonatace CSH a CAH za vzniku SiO 2, Al 2 O 3 a dalších oxidů pokles pevnosti 9

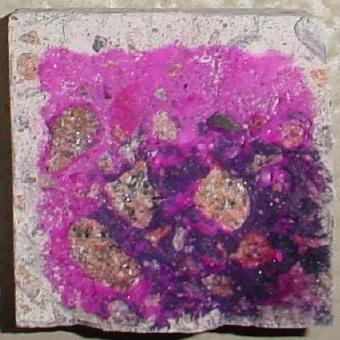

10 Beton: 2. druh karbonatace sledování karbonatace betonu pomocí fenolftaleinu (FFT): barevný přechod při ph 8-10 fialový: ph > 10 obsahuje Ca(OH) 2 výztuž OK bezbarvý: ph 8 karbonatovaný beton žádný Ca(OH) 2 problém s korozí výztuže 10

11 Beton: 3. druh rozpínání reakce, při nichž vznikají objemné produkty krystalizují v betonu a svým krystalizačním tlakem trhají strukturu betonu: pokles pevnosti, vydrolování, rozpad SO 4 2- objemný produkt na hranicích zrn rozpínání zrn tmele a kameniva 11

12 Beton: 3. druh rozpínání síranové (sádrovcové) rozpínání sírany útočící na beton: spodní voda mořská voda splaškové vody (sirné bakterie) chemické provozy přítomné v kamenivu sulfidy: mohou být v kamenivu, oxidují se na sírany zkouška kameniva na přítomnost sulfidů a síranů!! 1. sulfidy po okyselení páchnou H 2 S 2. sírany se sráží roztokem BaCl 2 jako BaSO 4 12

13 Beton: 3. druh rozpínání síranové (sádrovcové) rozpínání mechanismus: 1. vznik sádrovce Ca OH SO 2 H O CaSO.2H O 2OH v betonu sádrovec objem vyšší o 17 % 13

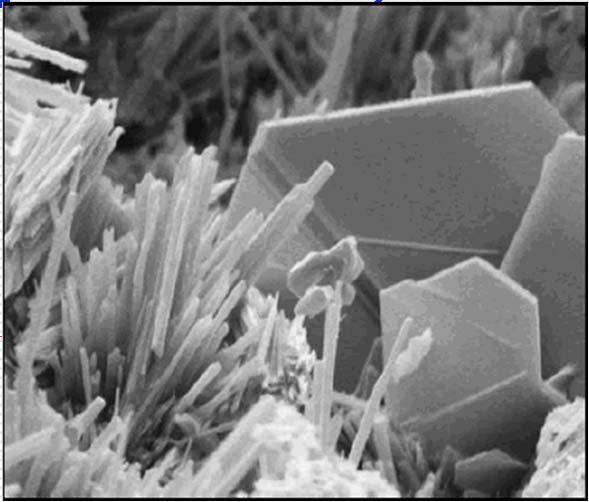

14 Beton: 3. druh rozpínání síranové (sádrovcové) rozpínání mechanismus: 2. vznik ettringitu 3CaO.Al O.6H O 3 CaSO.2H O 19 H O 3CaO.Al O.CaSO.32 H O hydrát C 3 AH 6 z betonu sádrovec z 1. etapy ettringit expanze na 2,65x 14

15 Beton: 3. druh rozpínání ochrana betonu proti síranové korozi zamezit styku betonu a vody s vysokým obsahem síranů pokud to nejde (např. mořské stavitelství): - cement s nízkým obsahem C 3 A (do 5 % je to síranovzdorný cement) - nízká porozita betonu (nízké v/c) -přídavek pucolánu (struska, směsné cementy) reaguje přednostně s Ca(OH) 2 a ten nemůže tvořit sádrovec a ettringit 15

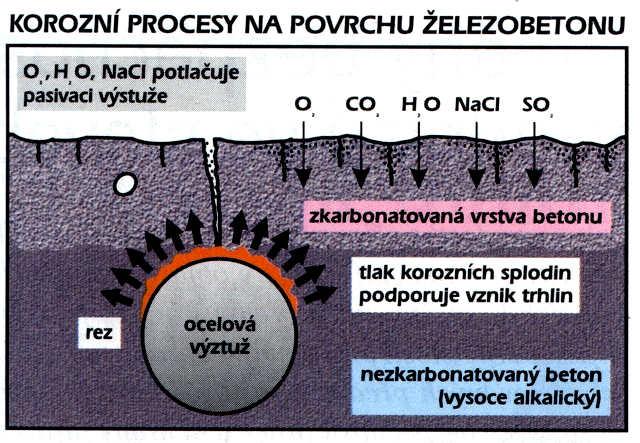

16 SHR -Přednáška 8 Beton: koroze ocelové výztuže čerstvý beton: ph silně alkalické ( 12,5) ocel se pasivuje vrstva Fe(OH)3 chrání ocel proti korozi karbonatovaný beton: ph postupně klesá při ph cca 9,5 pasivní vrstva přestává být kompaktní probíhá intenzivní koroze výztuže ztráta kontaktu betonu a výztuže výztuž nepůsobí korozi výztuže podporují (aktivují) chloridy a sírany - sledují se ve složkách betonu i v okolním prostředí O2 CO2 H2O Cl 16

17 Alkáliová reakce kameniva těžené kamenivo s vyšším obsahem amorfního SiO 2 (opál, chalcedon) při kontaktu se cementem alkálie v cementu (NaOH, KOH) způsobují alkáliovou reakci kameniva :!Alkali-silica reaction ASR! amorfní SiO 2 + NaOH (KOH) gel křemičitanu sodného s vodou bobtná a způsobuje rozpínání 17

18 Alkáliová reakce kameniva prevence alkali-silica reaction 1. vyhnout se obsahu amorfního SiO 2 v kamenivu riziko jsou jednotky procent vyšší výskyt je v říčních naplaveninách (USA, Čína) 2. omezit obsah alkálií (Na 2 O, K 2 O) v používaném cementu 18

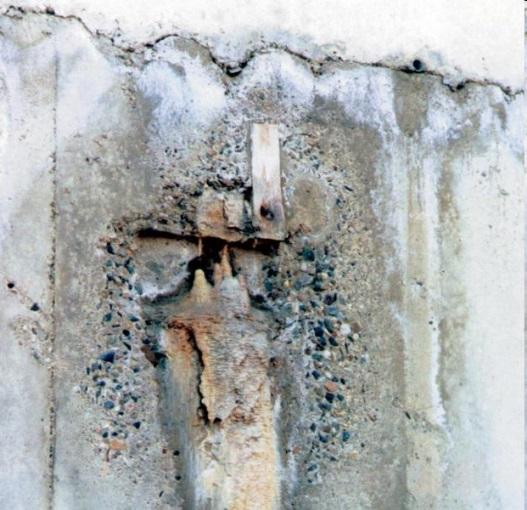

19 mechanismus solné koroze síranové rozpínání alkaliová reakce kameniva vystřelování betonu karbonatace a koroze výztuže 19

20 Beton Pokračování 20

21 Specifikace typového betonu výrobce betonu zaručuje všechny požadované vlastnosti dodávaného betonu odběratel (specifikátor) je zodpovědný za specifikaci požadovaných vlastností čerstvého a ztvrdlého betonu (podle projektu) Příklad označení typového betonu s doplňujícím požadavkem: 21

22 Specifikace typového betonu C 25/30 -XF2(CZ,F.2) -Cl 0,20 -D max 22 -S1 dle ČSN EN 206-1/Z.3 pevnostní třída stupeň vlivu prostředí (č. tabulky pro mezní hodnoty a složení směsi dle požadované životnosti) obsah chloridů maximální frakce kameniva stupeň konzistence 22

23 Specifikace typového betonu C 25/30 -XF2(CZ,F.2) -Cl 0,20 -D max 22 -S1 pevnostní třída stupeň vlivu prostředí (č. tabulky pro mezní hodnoty a složení směsi dle požadované životnosti) obsah chloridů maximální frakce kameniva stupeň konzistence 23

24 Specifikace betonu SHR -Přednáška 8 Pevnostní třídy betonů C 30/35 min. charakteristická válcová pevnost v tlaku po 28 dnech na válcích v. 300 a ø 150 mm min. charakteristická krychelná pevnost v tlaku po 28 dnech na krychlích o straně 150 mm 24

25 SHR -Přednáška 8 Specifikace betonu Pevnostní třídy betonů 25

26 Specifikace typového betonu C 25/30 -XF2(CZ,F.2)-Cl 0,20-D max 22-S1 pevnostní třída stupeň vlivu prostředí (č. tabulky pro mezní hodnoty a složení směsi dle požadované životnosti) obsah chloridů maximální frakce kameniva stupeň konzistence 26

27 SHR -Přednáška 8 Specifikace betonu Specifikace vlivu prostředí 27

28 Stupně vlivu prostředí Specifikace betonu X0 bez nebezpečí koroze nebo narušení XC1, XC2, XC3, XC4 koroze vlivem karbonatace XD1, XD2, XD3 koroze vlivem chloridů, ne však z mořské vody XS1, XS2, XS3 koroze vlivem chloridů zmořské vody XF1, XF2, XF3, XF4 působení mrazu a rozmrazování XA1, XA2, XA3 chemické působení XM1, XM2, XM3 mechanické působení SHR -Přednáška 8 28

29 Specifikace betonu Specifikace vlivu prostředí Bez nebezpečí koroze nebo narušení X0 SHR -Přednáška 8 29

30 Specifikace betonu Specifikace vlivu prostředí Koroze vlivem karbonatace XC pokud je beton, obsahující výztuž nebo jiné zabudované kovové vložky, vystaven ovzduší a vlhkosti SHR -Přednáška 8 30

31 Specifikace vlivu prostředí Koroze vlivem chloridů ne z mořské vody XD pokud beton, obsahující výztuž nebo jiné zabudované kovové vložky, přichází do styku s vodou, obsahující chloridy, včetně rozmrazovacích solí, ne však z mořské vody pokud do betonu proniknou chloridy, pak dojde ke korozi (aktivaci) oceli, aniž by to bylo nutně spojeno s poklesem ph v praxi nejčastěji kontaminace betonu chloridy z rozmrazovacích prostředků (posypových solí) na komunikacích v ČR aplikováno cca tis. tun ročně prostředky na bázi CaCl 2 a MgCl 2 mohou narušovat pojivo v betonu Specifikace betonu SHR -Přednáška 8 31

32 Specifikace betonu Specifikace vlivu prostředí Koroze vlivem chloridů ne z mořské vody XD XD1 středně mokré, vlhké povrchy betonů, vystavené chloridům rozptýleným ve vzduchu, stavební části dopravních ploch, jednotlivé garáže XD2 mokré, občas suché plavecké bazény, beton vystavený působení průmyslových vod obsahujících chloridy XD3 střídavě mokré a suché části mostů a inženýrských staveb vystavené postřikům obsahujícím chloridy, betonové povrchy parkovišť SHR -Přednáška 8 32

33 Specifikace vlivu prostředí Působení mrazu a rozmrazování XF pokud je mokrý beton vystaven významnému působení střídavého mrazu a rozmrazování voda obsažená v pórovem systému betonu při cyklickém zmrazování mění objem a skupenství rozpad betonu zejména dopravní stavby Specifikace betonu SHR -Přednáška 8 33

34 Specifikace betonu Specifikace vlivu prostředí Působení mrazu a rozmrazování XF XF1 mírně nasycen vodou bez rozmrazovacích prostředků Svislé betonové plochy vystavené dešti a mrazu XF2 mírně nasycen vodou s rozmrazovacími prostředky Svislé betonové povrchy silničních konstrukcí vystavené mrazu a rozmrazovacím prostředkům rozptýleným ve vzduchu XF3 značně nasycen vodou bez rozmrazovacích prostředků Vodorovné betonové povrchy vystavené dešti a mrazu XF4 značně nasycen vodou s rozmrazovacími prostředky nebo mořskou vodou Vozovky a mostovky vystavené rozmrazovacím prostředkům, betonové povrchy vystavené přímému ostřiku rozmrazovacích prostředků a mrazu SHR -Přednáška 8 34

35 Specifikace vlivu prostředí Chemické působení XA Specifikace betonu vody s nízkým obsahem soli (hladové) s vyšší koncentrací vodíkových iontů (kyselé) obsahující agresivní CO 2 (uhličité) síranové hořečnaté amonné alkalické, průmyslové odpadní, vody obsahující oleje, tuky, sirovodík SHR -Přednáška 8 35

36 Specifikace betonu Specifikace vlivu prostředí Chemické působení XA Pokud je beton vystaven chemickému působení rostlé zeminy, podzemní vody nebo je vystaven chemickému prostředí XA1 slabě agresivní chemické prostředí nádrže čistíren odpadních vod, základy v prostředí XA1 XA2 středně agresivní chemické prostředí části staveb v půdách agresivních vůči betonu XA3 vysoce agresivní chemické prostředí průmyslové čistírny odpadních vod s chemicky agresivními vodami, sklady chemicky agresivních látek a umělých hnojiv, silážní jámy, krmné žlaby, chladící věže s odvodem kouřových plynů SHR -Přednáška 8 36

37 Specifikace betonu Specifikace vlivu prostředí Koroze vlivem mechanického působení XM pokud je beton vystaven pohyblivému mechanickému zatížení (obrusu) dopravou, vodou s abrazivem, kavitací SHR -Přednáška 8 37

38 SHR -Přednáška 8 Specifikace betonu Stupně vlivu prostředí - příklady 38

39 39

40 Specifikace typového betonu C 25/30 -XF2(CZ,F.2) -Cl 0,20 -D max 22 -S1 pevnostní třída stupeň vlivu prostředí (č. tabulky pro mezní hodnoty a složení směsi dle požadované životnosti) obsah chloridů maximální frakce kameniva stupeň konzistence 40

41 Specifikace betonu SHR -Přednáška 8 Specifikace obsahu chloridů Cl maximální obsah chloridů k hmotnosti cementu (%) Cl 1,0 bez ocelové výztuže nebo jiných kovových vložek Cl 0,4 s ocelovou výztuží nebo jinými kovovými vložkami Cl 0,2 s předpjatou ocelovou výztuží Cl 0,4 znamená max. 0,4% chloridů z množství cementu 41

42 Specifikace typového betonu C 25/30 -XF2(CZ,F.2)-Cl 0,20-D max 22 -S1 pevnostní třída stupeň vlivu prostředí (č. tabulky pro mezní hodnoty a složení směsi dle požadované životnosti) obsah chloridů maximální frakce kameniva stupeň konzistence 42

43 Maximální frakce kameniva D max Specifikace betonu Podmínka nejmenšího rozměru nejvýše jedna třetina až polovina nejmenšího rozměru konstrukce (podle jejího tvaru) nejmenší vzdálenost ocelových prutů výztuže zmenšená o 5 mm nejvýše 1,3 násobek krycí vrstvy výztuže 1/3 světlého průměru potrubí, jímž je dopravován beton Snahou je použití co největšího zrna kameniva, pokud to uvedené podmínky dovolí SHR -Přednáška 8 43

44 Specifikace typového betonu C 25/30 -XF2(CZ,F.2)-Cl 0,20-D max 22 - S1 pevnostní třída stupeň vlivu prostředí (č. tabulky pro mezní hodnoty a složení směsi dle požadované životnosti) obsah chloridů maximální frakce kameniva stupeň konzistence 44

45 Specifikace stupně konzistence konzistence = odpor proti přetváření jak moc nebo málo je čerstvý beton tekutý nebo sypký zpracovatelnost metody sednutí kužele (Abrams) - S rozlití - F přeformování VeBe - V stupeň zhutnění - C Specifikace betonu SHR -Přednáška 8 45

46 Specifikace betonu Specifikace stupně konzistence Sednutí kužele S (Abramsova zk.) SHR -Přednáška 8 46

47 Specifikace stupně konzistence Rozlití F Specifikace betonu F1 340 mm F mm F mm F mm F mm F mm samozhutnitelné betony (SCC) F mm samozhutnitelné betony (SCC) SHR -Přednáška 8 47

48 Specifikace betonu Specifikace stupně konzistence Přeformování V (VeBe) SHR -Přednáška 8 48

49 Specifikace stupně konzistence Stupeň zhutnění C Specifikace betonu SHR -Přednáška 8 c h 0 h 0 s 49

50 SHR -Přednáška 8 Specifikace betonu Doporučené konzistence č.b. 50

51 Specifikace typového betonu C 25/30 -XF2(CZ,F.2)-Cl 0,20-D max 22 - S1 pevnostní třída stupeň vlivu prostředí (č. tabulky pro mezní hodnoty a složení směsi dle požadované životnosti) obsah chloridů maximální frakce kameniva stupeň konzistence 51

52 Specifikace betonu SHR -Přednáška 8 Specifikace životnosti konstrukce Označuje se národním dodatkem (CZ) a číslem tabulky mezních hodnot (F.1-3) Předpokládaná životnost 50 let (CZ, F.1) Běžné bytové a administrativní stavby Předpokládaná životnost 100 let (CZ, F.2) Dopravní a jiné významné stavby Při požadavcích na obrus a otluk (CZ, F.3) Pro stupeň vlivu prostředí XM1-3 52

53 Návrh složení betonu 1. definování požadavků (vliv prostředí, druh konstrukce, namáhání) 2. volba složek (druh cementu, zrnitost kameniva, příměsi), návrh složení 3. experimentální ověření návrhu stanovení konzistence úprava složení na požadovanou konzistenci zkouška pevnosti úprava složení na pevnost při zachování konzistence stanovení definitivního složení 53

54 Návrh složení betonu Definování požadavků na beton projektové požadavky druh stavby, typ konstrukce, specifikace prostředí, pevnostní třída, krytí výztuže, technologické požadavky konzistence (způsob dopravy a hutnění), rychlost tuhnutí a tvrdnutí, provozní podmínky období betonáže, vzdálenost dopravy speciální požadavky objemová hmotnost, vodotěsnost 54

55 Návrh složení betonu Volba složek kamenivo ekonomické hledisko (dostupnost, cena, dopravní vzdálenost), technologické hledisko (zrnitostní skladba, max. velikost zrna, mezerovitost, tvar zrn, objemová hmotnost, mechanické vlastnosti, chemické složení) cement druh, pevnostní třída, speciální druhy přísady druh přísady (plastifikační, provzdušňovací, urychlující tuhnutí) příměsi druh a množství 55

56 Návrh složení betonu podle empirického množství vody 1. odečtení vodního součinitele w pro požadovanou pevnost a vybraný cement 56

57 SHR -Přednáška 8 Návrh složení betonu podle empirického množství vody 2. určení potřebného množství vody na 1m3 pro zvolenou konzistenci a zrnitost 3. výpočet mc z množství vody a v vodního součinitele c m m w 57

58 Návrh složení betonu podle empirického množství vody 4. určení dalších složek z rovnice absolutních objemů : m c c m v v m k k m p p V 1 z 100 objem vzduchu cement ( c = 3100 kg.m -3 ) (%) voda ( v = 1000 kg.m -3 ) kamenivo ( k = 2650 kg.m -3 ) příměsi ( p = 2100 kg.m -3 ) 58

59 Návrh složení betonu Experimentální ověření návrhu výpočet dávky na zkušební záměs (11 dm 3 ) stanovení konzistence čerstvého betonu úprava složení na požadovanou konzistenci zhotovení krychlových zkušebních těles stanovení pevnosti v tlaku po 28 dnech zrání úprava složení na pevnost při zachování konzistence stanovení definitivního složení 59

60 Druhy betonu prostý beton železobeton předpjatý beton b. s rozptýlenou výztuží lehký beton ( V < 2000 kg.m 3 ) vysokohodnotné a speciální betony samozhutnitelné vysokopevnostní vodotěsné stříkané 60

61 SHR -Přednáška 8 Železobeton a předpjatý beton 61

62 Železobeton Joseph Monier

63 Železobeton TLAK BETON TAH OCEL dobrá soudržnost oceli s betonem stejná tepelná roztažnost ( t K -1 ) vzájemná snášenlivost 63

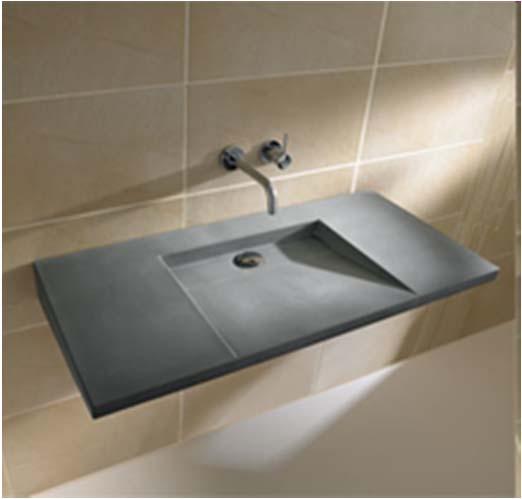

64 Výztuž v železobetonu pruty sítě drátky pramence (předpínání) 64

65 Beton s rozptýlenou výztuží > pevnost v tahu omezení trhlin < deformace (> modul pružnosti) <křehkost (> houževnatost a pevnost v rázu) > únavová pevnost 65

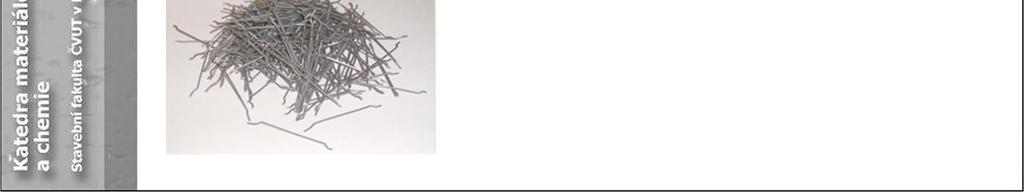

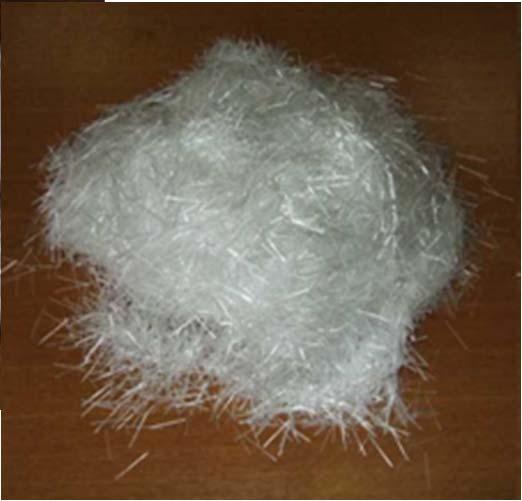

66 Beton s rozptýlenou výztuží výztuž: ocelové drátky skelná vlákna (alkalivzdorná) PP vlákna (d.6-12mm, tl.18 m) 66

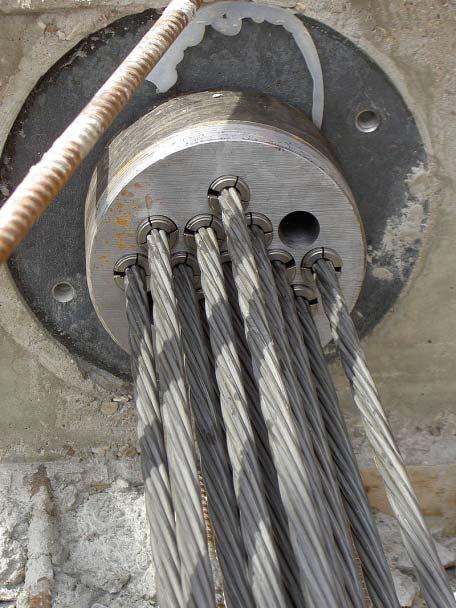

67 Předpjatý beton do prvku je předem vneseno napětí v tlaku 67

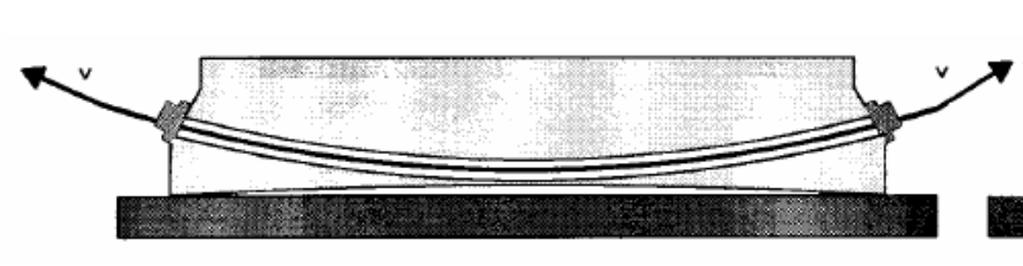

68 Předpjatý beton předem předpjatý 68

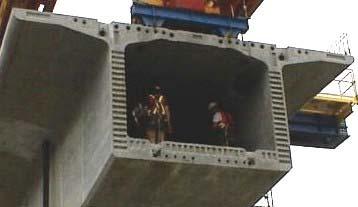

69 SHR -Přednáška 8 Předpjatý beton dodatečně předpjatý 69

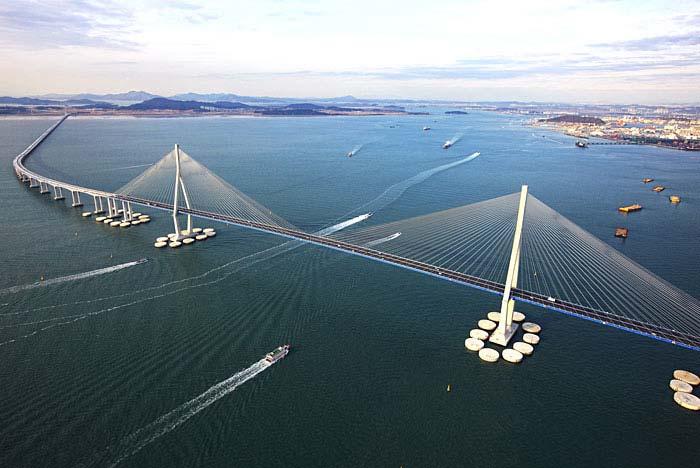

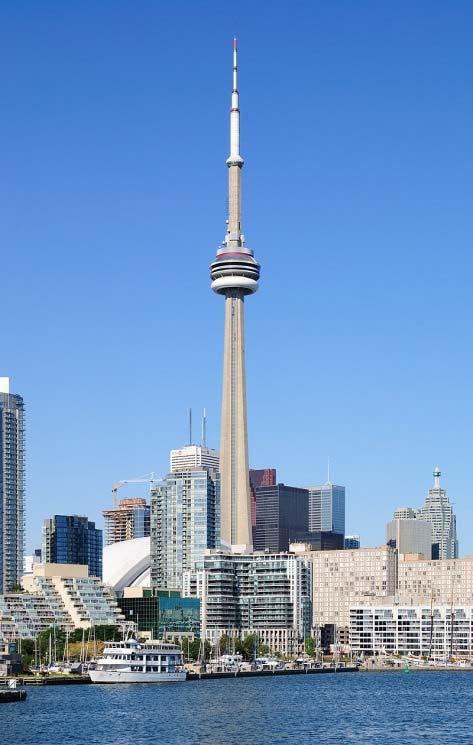

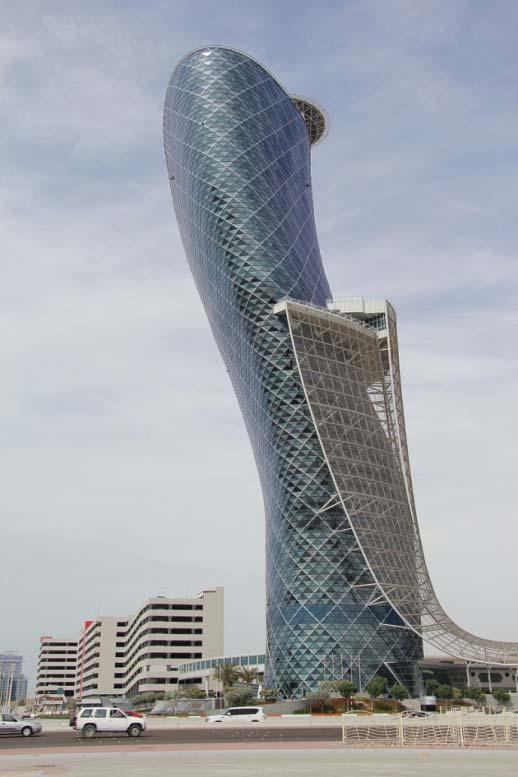

70 Předpjatý beton Capital Gate, Abu Dhabi Opera, Sydney Most Incheon, Jižní Korea CN Tower, Toronto 70

71 Vysokohodnotné a speciální betony (HPC) 71

72 Samozhutnitelný beton SCC (Self-Compacting Concrete) vysoce tekutý beton, nesegreguje není třeba vibrovat menší hluk a pracnost vhodný pro složité konstrukce s hustou výztuží hladký povrch pohledový beton 72

73 Samozhutnitelný beton složení: cement (portlandský) kamenivo (drobné a hrubé) jemnozrnné příměsi (mleté vápence, popílky, strusky a silika) superplastifikátor (na bázi polykarboxylátů - PCL) 73

74 Samozhutnitelný beton zkoušky zpracovatelnosti rozlití kužele L-box, U-box J-ring Orimet, V-funnel 74

75 SHR -Přednáška 8 Vysokopevnostní beton HSC (High Strength Concrete) pevnost v tlaku MPa (HSC), MPa (UltraHSC) vysoký obsah velmi jemných částic superplastifikační přísada nízký vodní součinitel (< 0,35) velmi rychlý nárůst pevnosti v tlaku (po 24 hod až 50 MPa) často rozptýlená výztuž Burj Chalífa, 828 m 75

76 Další typy vysokohodnotných betonů Vysokotrvanlivý beton - HDC (High- Durability Concrete) povrchové vrstvy namáhaných kcí ECC (Engineered Cementitious Composite High-Ductility Concrete) kompozitní materiál na bázi cementu s rozptýlenou výztuží (obv. PP mikrovlákna) UFC (Ultra-High-Strength Fiber-Reinforced Concrete High-Ductility Concrete) 76

77 APC Advanced Permormance Composites Musashi Kosugi Towers, Tokio Složka betonu Cement Drobné kamenivo Hrubé kamenivo Superplastifikátor Záměsová voda Rozptýlená výztuž Popis Cement namíchaný s křemičitým úletem A: směs těženého písku a drobného drceného vápence B: drobný drcený andezit Drcený andezit Dva nově vyvinuté speciální kyselé polykarboxyláty SP1 a SP2 Čistá podzemní voda Směs polypropylénových vláken (PP) a ocelových drátků 77

78 APC - Musashi Kosugi Towers, Tokio Složka betonu Množství na 1 m 3 betonu Cement s křemičitým úletem 1024 kg Drobné kamenivo 436 kg Hrubé kamenivo 840 kg Záměsová voda 155 l PP vlákna 2 kg Ocelové drátky 40 kg Vlastnost betonu Hodnota Pevnost v tlaku FC 150 MPa Vodní součinitel 0,15 Rozlití Abramsova kužele 600 mm Obsah vzduchu 2 % 78

79 Vodotěsný beton (vodostavební) pro konstrukce, které jsou dlouhodobě jednostranně vystaveny vodnímu tlaku odolnost vůči agresivnímu prostředí, mrazuvzdornost a odolnost vůči proudění vody (obrusu) 79

80 Stříkaný beton beton, který je ukládán na podklad pomocí proudu stlačeného vzduchu, čímž vytváří hutnou homogenní vrstvu Suchá technologie - voda je k suché směsi přidávána v ústí trysky Mokrá technologie - v ústí trysky přidáván pouze urychlovač 80

81 Stříkaný beton Výhody dokonalé přilnutí stříkaného materiálu k podkladu vyplnění všech trhlin a nerovností vysoká pevnost hotového betonu již po 28 dnech úspora bednění vysoká vodotěsnost jednoduchá volby tloušťky vrstvy podle situace rychle proveditelné zpevnění ohrožených konstrukcí 81

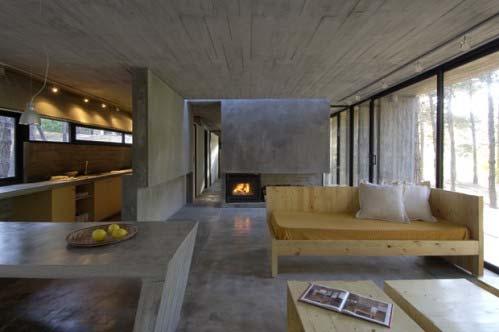

82 Pohledový beton 82

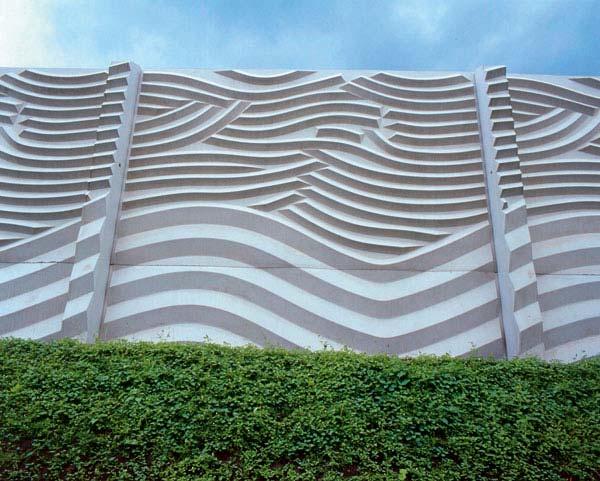

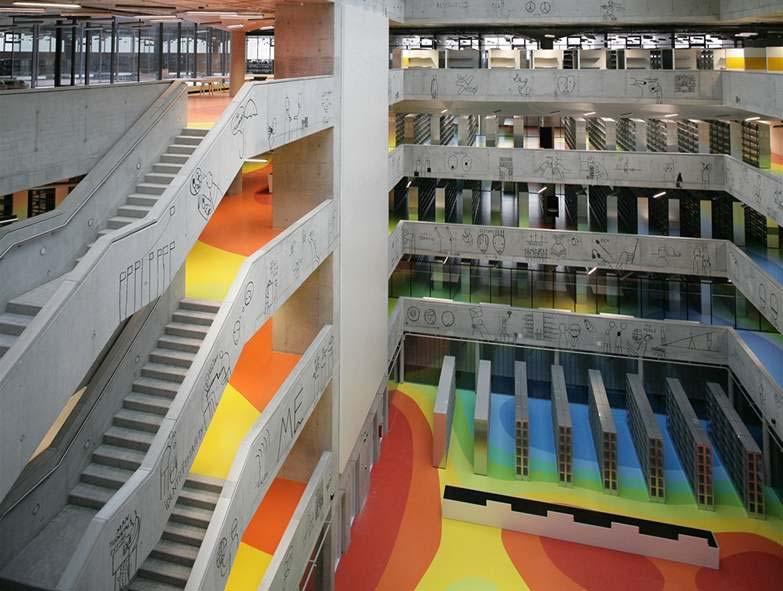

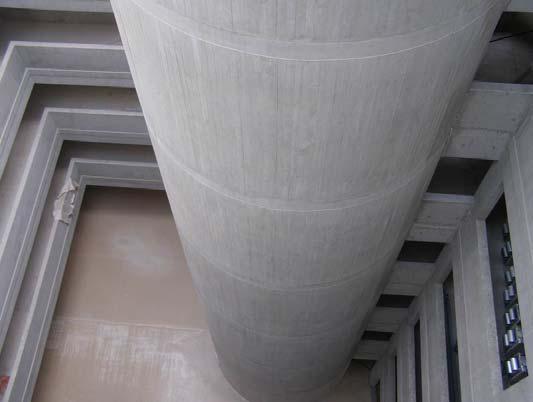

83 Pohledový beton otisk formy, bednění či speciální matrice režné betony, otisky plošných matric či reliéfních vložek do bednění povrchy upravované v měkkém stavu povrchy hlazené, škrábané, vymývané povrchy upravované v tvrdém stavu pískované, prořezávané,broušené,leštěné, opracované kamenickými technikami 83

84 Grafický beton použití speciálního filmu - nanesení zpomalovače tuhnutí (tisk, štětec) po sloupnutí folie vymytí neztuhlých částí povrchu rozdílná struktura povrchu 84

85 Samočistící betony cement s obsahem fotokatalyzátoru (TiO 2 ) (látky urychlující přirozený rozklad nečistot působením světla) Kostel Dio Padre Misericordioso, Řím 85

86 SHR -Přednáška 8 Průsvitný beton obch. název: Litracon 4 % optických vláken objemová hmotnost kg.m3 pevnost v tlaku až 70 MPa 86

87 SHR -Přednáška 8 Prefabrikovaný beton 87

88 Betonové prefabrikáty panely stropní, stěnové sloupy skruže, roury schodiště 88

89 SHR -Přednáška 8 Betonová kusová staviva stěnové tvárnice stropní prvky 89

90 Betonová kusová staviva střešní krytina (cca 50 kg/m 2, jednoduchá pokládka,dlouhá životnost, nestálost vzhledu) dlažba 90

91 Lehké betony objemová hmotnost < 2000 kg.m 3 mezerovité nepřímo lehčené (kamenivo) přímo lehčené (póry, pěna) 91

92 Třídy lehkých betonů třídy pevnosti: LC 8/9, LC 12/13, LC 16/18, LC 20/22...LC 50/55...LC 80/88 vysokopevnostní lehké betony třídy objemové hmotnosti: 92

93 Vlastnosti lehkých betonů 93

94 Lehké betony Podle použití: konstrukční (monolitické i prefabrikované) >0,5 W.m -1.K -1, R > 15 MPa konstrukčně - tepelněizolační (tvárnice a dílce) = 0,25 0,5 W.m -1.K -1, R = 3-15 MPa tepelněizolační ( v < 400 kg.m 3 ) < 0,25 W.m -1.K -1, R < 3 MPa 94

95 SHR -Přednáška 8 Mezerovité betony Výroba: vynechání drobných frakcí monofrakční beton snížení obsahu cementového tmelu mezera zrno cementový tmel Vlastnosti: pevnost v tlaku 1-10 MPa objemová hmotnost kg.m3 95

96 Mezerovité betony - použití povrchy vozovek protihlukové stěny rychlé vysychání tlumí hluk 96

97 Betony s lehkým kamenivem Pórovité kamenivo: přírodní (pemza, tufy) umělé z přír. materiálů (jíly, břidlice, perlit) umělé z průmyslových odpadů (škvára, struska, popílek) 97

98 Betony s lehkým kamenivem pevnost v tlaku do 45 MPa v = kg.m 3 vysokopevnostní lehké betony (LWAC) pevnost až 90 MPa vyšší nasákavost kameniva - vyšší vodní součinitel nebo předvlhčování 98

99 Betony s organickým plnivem dřevěné štěpky, hobliny, třísky rostlinná vlákna (pazdeří, juta, konopí) polystyren 99

100 SHR -Přednáška 8 Polystyrenbeton potěry, vyrovnávací vrstvy 0,07 W.m-1.K-1 v = kg.m-3 tvárnice 100

101 Přímo lehčené betony pěnobeton předem připravená pěna pórobeton chemická reakce přímo ve směsi (autoklávovaný pórobeton) 101
