Schindler 3300 Flexibilní standardní řešení sjednocující vzhled a funkčnost. Osobní výtah pro obytné a komerční budovy. Osobní výtahy Schindler

Transkript

1 Flexibilní standardní řešení sjednocující vzhled a funkčnost. Osobní výtah pro obytné a komerční budovy. Osobní výtahy Schindler

2 Hlavní údaje Nosnost Zdvih Vstupy* Šířka dveří* Výška dveří* Výška kabiny Pohon Rychlost Interiér Koncept Flex kg, 5-15 osob Max. 75 m, max. 20 stanic Jeden nebo dva vstupy 750mm, 800mm, 900mm 2000 mm, 2100 mm 2139mm (konstrukční výška) Ekologický bezpřevodový pohon s frekvenčním řízením, bez strojovny 1.0 m/s, 1.6 m/s Dva druhy stylů a tři designové řady nebo volitelná varianta Libertà Rozšířená kabina a flexibilní výběr dveří * Na straně 28 jsou uvedeny možné kombinace. NOVÉ 2

3 Nezbytné předpoklady komfortní mobility Spolehlivý výkon Model byl navržen tak, aby splňoval švýcarské požadavky na přesnost a spolehlivost. Vychutnávejte si bezproblémový provoz každý den. Prostorová efektivita Větší kabina pro standardní rozměr šachty. Kabina je díky zmenšeným technickým součástem prostornější a poskytuje cestujícím více osobního prostoru. Zelená mobilita Zkonstruováno s ohledem na energetickou úspornost a životní prostředí. Tišší provoz znamená i menší hlukové znečištění. Výběr designu Vyberte si jeden z našich interiérových stylů, nebo si vytvořte kabinu podle vlastního vkusu. Pokaždé bude výsledek dokonalý. 3

4 Spolehlivý výkon Nejprodávanější výtah Schindler od roku skutečný technologický vývoj. Vysoce standardizovaný, a přitom je flexibilní. Systém navržený s komponenty, které jsou navzájem sladěny. Výsledek: plynulá a tichá jízda pro cestující v obytných a středně velkých komerčních budovách. Maximální nosnost až 1125 kg až 15 osob Nové parametry zdvihu 75 metrů 20 stanic Pohodlné ovládání Automatická evakuace Automatické vyrovnání Plynulý provoz 1,0 m / s, 1,6 m / s Tichý a plynulý chod 4

5 Prostorová efektivita Méně prostoru pro technické vybavení poskytuje více místa pro cestující. Výtah byl speciálně navržen tak, aby byl minimalizován prostor potřebný pro technické vybavení. Ovládací jednotka se vejde do rámu šachetních dveří a pohon je nainstalován přímo v šachtě. Trakční nosné prostředky Schindler (STM) umožňují menší průměr trakčního kotouče 85 mm, což znamená menší velikost motoru. Méně prostoru pro technické vybavení znamená více místa pro cestující. Kabina může být až o 25cm širší a přitom se i tak vejde do šachty standardních rozměrů. Rozměry šachty* šířka hloubka Původně Nyní mm kg kg mm kg kg mm kg kg mm kg kg mm kg kg mm kg kg mm kg kg mm kg kg mm kg kg * Platí pro kabiny s jedním vstupem a rychlostí 1 m/s 5

6 Zelená mobilita Péče o zítřek začíná dnes. Výtah je model s lehkou konstrukcí, který neobsahuje žádné škodlivé látky a je navržen tak, aby měl trvale nízkou spotřebu energie. Provozní účinnost zůstává stejná po celou dobu životnosti a výtah je téměř 100% recyklovatelný. až 30% až 40% Čistá technologie pohonu Díky rekuperační technologii frekvenčního měniče PF1 spotřebuje výtah v provozu až o 30 % méně energie ve srovnání se stejným typem zařízení se standardním frekvenčním měničem. Získaná energie je čistá se špičkovou kvalitou, takže jí lze vracet zpět do sítě bez negativních vlivů na připojené spotřebiče. Pohotovostní režim (Stand-by) Není-li výtah v chodu, spotřebuje až o 40% méně energie na frekvenční měnič, ovladače, světla a větrání. Probuzení zpět do provozu je přitom okamžité. až 20x Osvětlení LED Svítidla LED mají extrémně dlouhou životnost - až 20 krát delší než obyčejné žárovky - při nižší spotřebě energie. Všechny stropy a ovládací panely výtahů jsou standardně vybaveny svítidly LED. A B C D E F G * Energeticky úsporný provoz Vynikající každodenní výkony by neměly znamenat vyšší spotřebu energie - a u výtahu tomu tak jistě není. Díky jeho lehké a precizní konstrukci a úsporným systémům dosáhl tento výtah třídy A energetické náročnosti podle normy VDI * Norma pro měření a hodnocení VDI zavedená Asociací Německých inženýrů (VDI). Uvedený výsledek je vzorovým příkladem pro výtah při zatížení 675 kg, zdvihu 17 m, rychlosti 1,0 m/s s různými doplňky a to ve VDI kategorii 1. 6

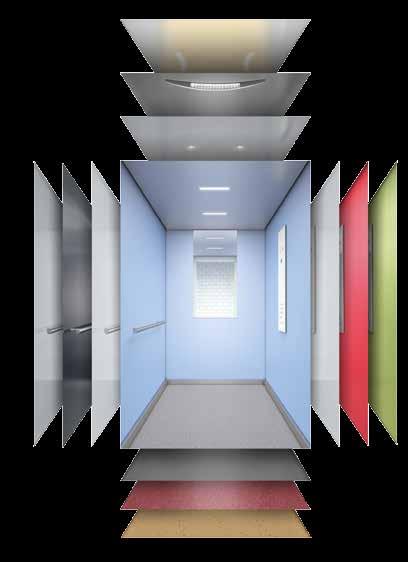

7 Výběr designu Výtah spojuje design a funkčnost způsobem, který přináší cestujícím pohodlí a bezpečnost. Kombinuje styly, barvy a varianty tak, aby se hodily k vaší budově. Pečlivě zvolené y zlepšují vzhled i dojem. 2 stylové sady Zvolte si styl Round, pokud chcete zaoblené organické tvary nebo styl Square, pokud si přejete moderní hranatý vzhled. Styly jsou vyjádřeny rozdílným designem stropů, rohů a madel. 4 designové řady Od svěžích a živých po teplé a útulné - zvolte si barvu stěn a podlahy z našich třech výrazných designových řad. Pokud si chcete vybrat interiér podle individuálního vkusu, náš koncept Libertà vám to plně umožní. 41 možností barev Od svěžích a živých po teplé a útulné - zvolte si barvu stěn a podlahy z našich třech výrazných designových řad. 7

8 Dokonalý vzhled díky osobitému stylu Stylové sady pro interiér kabiny Rozhodněte se Když se máte rozhodnout pro atmosféru výtahové kabiny, položte si základní otázku: zaoblený (Round) nebo hranatý (Square) vzhled? Pak si vyberte barvu stěn a podlahy z našich tří designových řad případně konceptu Libertà. Všechny použité y mají vysokou kvalitu provedení. Přidejte vhodné doplňky jako jsou ovládací panely, zrcadla, madla a oživte jimi vybraný styl. Stylová sada Round Vytvořte hladký, kompaktní dojem. Stylová sada Round (zaoblené tvary) obsahuje: 1. Strop Bracket nebo Curve 2. Zaoblené rohy 3. Zaoblená madla jako volitelná varianta Stylová sada Square Spojuje moderní funkčnost s minimalistickým a čistým designem interiéru. Stylová sada Square (hranatý vzhled) obsahuje: 1. Strop Line nebo Spot 2. Kabina bez rohů 3. Rovná madla jako volitelná varianta 8

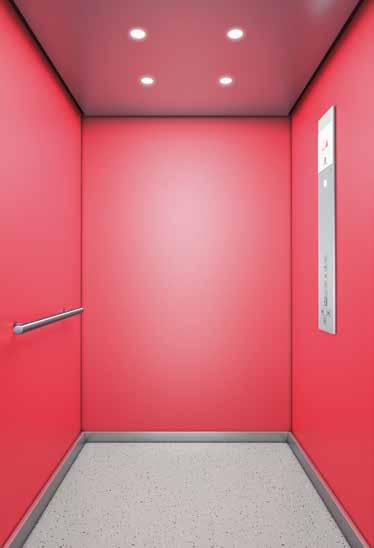

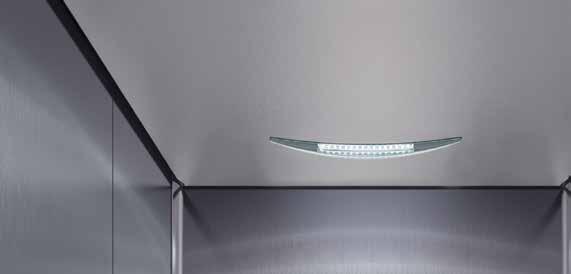

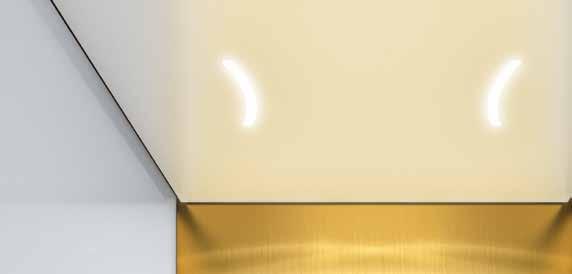

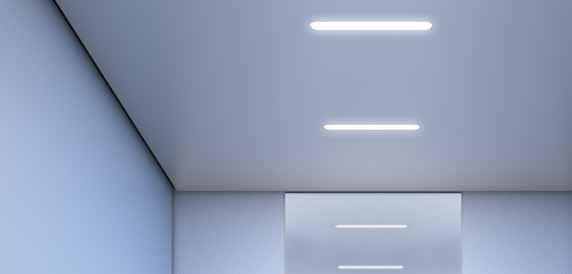

9 Santa Cruz Pestrý a všestranný Osvětlení LED Line Piccadilly Plný života a sofistikovaný Osvětlení LED Spot Esplanade Moderní a nadčasový Osvětlení LED Curve Libertà Navrhněte si výtah na míru Osvětlení LED Bracket 9

10 Santa Cruz Pestrý a všestranný Stěny jednobarevné/dvoubarevné Mascara Red Bologna Orange Tangier Orange Aswan Yellow Palermo Purple Capri Lemon Suez Grey Siena Brown Cadiz Blue Tahiti Green Granada Metallic Platinum Maribor Metallic Silver Athens Grey Milan Grey Catania Light Grey* Strop Roh Okopová lišta Strop** Riga Grey Strop nerezová ocel matný povrch Lugano Roh Riga Grey Roh leštěný hliník Roh eloxovaný hliník Okopová lišta nerezová ocel broušená Okopová lišta nerezová ocel leštěná Okopová lišta nerezová ocel plátno Okopová lišta eloxovaný hliník Podlaha Kabinové dveře a vstup Guma zrnitá černá Guma zrnitá písková Guma zrnitá světle šedá Guma zrnitá antracitová Příprava pro podlahu dodanou zákazníkem Lakovaná úprava Riga Grey Nerezová ocel broušená Lucerne Nerezová ocel plátno Lausanne * Pouze zadní stěna ** Riga Grey pouze se stropem Bracket Specifikace volitelných variant a barev jsou vyhrazeny. Všechny kabiny a volitelné varianty znázorněné v této brožuře jsou pouze ilustrativní. Vyobrazené vzory se mohou od původních výrobků lišit barvou a použitým em. 10

11 Santa Cruz Santa Cruz nabízí širokou škálu živých a výrazných barev, od světlých a svěžích až po teplé a útulné. Zvolte si jednu barvu pro celý interiér kabiny nebo k dosažení kontrastu změňte barvu zadní stěny - takovou variantu nabízí pouze tato designová řada. Stylová série: Strop: Stěny: Madlo: Okopová lišta: Podlaha: Square Osvětlení Line, nerezová ocel matný povrch Lugano Cadiz Blue Rovné, nerezová ocel broušená Eloxovaný hliník Guma zrnitá světle šedá 11

12 Piccadilly Plný života a sofistikovaný Stěny jednobarevné Petersburg Amber Toronto Titanium Vancouver Wood Slavonia Wood Leon Silver Kashmir Blue Chicago Wood Arosa Wood Birmingham Anthracite Stockholm Grey Oxford Blue Santorini White Strop Roh Okopová lišta Strop* Riga Grey Strop nerezová ocel matný povrch Lugano Roh Riga Grey Roh hliník leštěný Roh eloxovaný hliník Okopová lišta nerezová ocel broušená Okopová lišta nerezová ocel leštěná Okopová lišta nerezová ocel plátno Okopová lišta eloxovaný hliník Podlaha Kabinové dveře a vstup Guma zrnitá černá Guma zrnitá písková Guma zrnitá světle šedá Guma zrnitá antracitová Příprava pro podlahu dodanou zákazníkem Lakovaná úprava Riga Grey Nerezová ocel broušená Lucerne Nerezová ocel plátno Lausanne Umělá žula černá Umělá žula šedá Umělá žula světle hnědá Umělá žula písková * Riga Grey pouze v kombinaci se stropem Bracket 12

13 Piccadilly Tento design se výborně hodí do profesionálního prostředí. V kombinaci odstínů podzimu a přirozených barev dřeva vyjadřuje každodenní dokonalost. Barevné povrchy vytvářejí lesklý efekt a propůjčují kabině vyjímečnou atmosféru, zatímco dřevěné povrchy evokují harmonii a moderní vzhled. Stylová série: Strop: Stěny: Madlo: Okopová lišta: Podlaha: Square Osvětlení Spot, nerezová ocel matný povrch Lugano Santorini White Rovné, nerezová ocel broušená Eloxovaný hliník Guma zrnitá antracitová 13

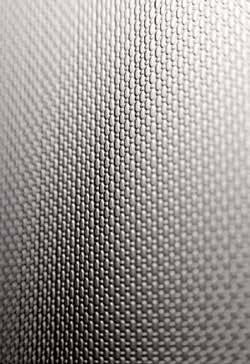

14 Esplanade Moderní a nadčasový Stěny jednobarevné Nerezová ocel broušená Lucerne Nerezová ocel broušená tmavá Zürich Nerezová ocel šachovnice Geneva Nerezová ocel zlatá Doha Nerezová ocel matný povrch Lugano Nerezová ocel plátno Lausanne Strop Roh Okopová lišta Strop* Riga Grey Strop nerezová ocel matný povrch Lugano Roh Riga Grey Roh leštěný hliník Roh eloxovaný hliník Okopová lišta nerezová ocel broušená Okopová lišta nerezová ocel leštěná Okopová lišta nerezová ocel plátno Okopová lišta eloxovaný hliník Podlaha Kabinové dveře a vstup Guma zrnitá černá Guma zrnitá písková Pryžová zrnitá světle šedá Guma zrnitá antracitová Příprava pro podlahu dodanou zákazníkem Lakovaná úprava Riga Grey Nerezová ocel broušená Lucerne Nerezová ocel plátno Lausanne Umělá žula černá Umělá žula šedá Umělá žula světle hnědá Umělá žula písková * Riga Grey pouze se stropem Bracket 14

15 Esplanade Podmanivý nerez propůjčuje interiérovému stylu řady Esplanade vyjímečnou pozici. Nabízíme šest různých druhů nerezového povrchu, od světlého broušeného po zlatý, se vzorem nebo bez. Všechny jsou diskrétně moderní a nenáročné. Stylová série: Strop: Stěny: Madlo: Okopová lišta: Podlaha: Square Osvětlení Line, nerezová ocel matný povrch Lugano Nerezová ocel broušená tmavá Zürich Rovné, kartáčovaný hliník Broušený hliník Umělá žula šedá 15

16 Libertà navrhněte si výtah na míru Chcete se vžít do role designéra? Koncept Libertà vám umožní vytvořit si kabinu dle vašich představ. Nakombinujte si barvy stěn, podlahu a strop z takřka neomezené škály možností a vyberte doplňkové příslušenství. Strop Round nebo Square Madlo Rovné Rovné se zaoblenými konci Oblé Zrcadlo Na celou nebo poloviční výšku Prosklená zadní stěna Na celou nebo poloviční výšku 16

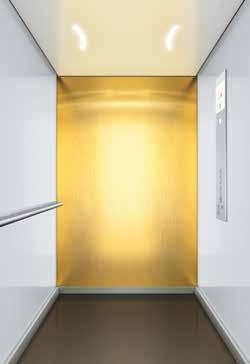

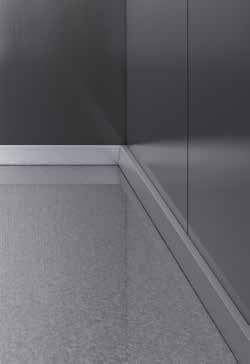

17 Rohy 3 povrchové úpravy Okopové lišty 4 povrchové úpravy Podlahy 8 barev Roh Riga Grey Stěny 33 barev Okopová lišta eloxovaný hliník Zadní stěna Sklo Podlaha umělá žula šedá Dveře a čelo kabiny 3 úpravy Stěna kompozitní Mascara Red Osvětlení 4 druhy Zadní stěna nerezová ocel zlatá Doha Madla 3 tvary 3 povrchové úpravy Kabinové dveře a vstup nerezová ocel plátno Lausanne Stropy 2 povrchové úpravy Osvětlení Spot Madlo rovné nerezová ocel broušená Strop nerezová ocel matný povrch Lugano 17

18 Novinka Koncept Flex Výjimečná flexibilita: vám nabízí největší flexibilitu s ohledem na rozměry kabiny a šachty. S touto volbou přizpůsobíte výtah do vaší budovy s milimetrovou přesností. Flexibilní kabina až do 2400 mm v krocích po 100 mm C4 T2 Flexibilní dveře C2 Up to 2300 mm in 100 mm steps od 600 mm to až 1100 mm Flexibilní rozměry kabin Koncept zajišťuje více prostoru pro cestující - a to i v malých šachtách. Rozměry kabiny jsou nastavitelné v krocích po 10mm - což zaručuje optimálního využití prostoru. Šířka kabiny se pohybuje v rozmezí od 760 mm do 1600 mm a hloubku kabiny je možné zvolit mezi 900 mm do 2100 mm. Výška kabiny může být zvýšená až na 2400 mm. Díky této flexibilitě je správnou volbou ke splnění všech požadavků vaší budovy. Flexibilní rozměry dveří Díky flexibilnímu dveřnímu systému lze polohu dveří nastavit s milimetrovou přesností. Šířka dveří je nastavitelná v krocích po 50 mm a výšku je v rozmezí od 2000 mm do 2300 mm. K dispozici jsou variabilní způsoby otevírání jako teleskopické posuvné dveře (T2) a centrální (C2, C4). Vyberte si též mezi jedním nebo dvěma vstupy (průchozí kabina). 18

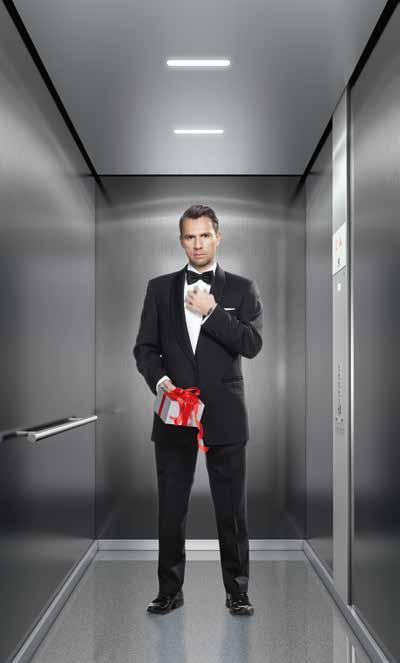

19 Vyšší dveře - až do výšky 2300 mm Širší dveře mm až 1100 mm Vyšší kabina - až do výšky 2400 mm Dodatečné zvýšení hmotnosti pro lokální obklad - až 300 kg Nový koncept Flex je navržen tak, abychom splnili veškeré vaše požadavky Vyšší dveře a kabiny s širšími vstupy byly vyvinuty proto, aby ladily se vstupními halami s vysokými stropy a doplňovaly komerční vzhled a dojem z vaší budovy. Design interiéru lze plně přizpůsobit všem požadavkům, což umožňuje vytvořit výtahovou kabinu, která vašim zákazníkům poskytne prvotřídní zážitek. Příprava pro lokální podlahu - až 40 mm Nový ovládací panel v kabině - na celou výšku kabiny 19

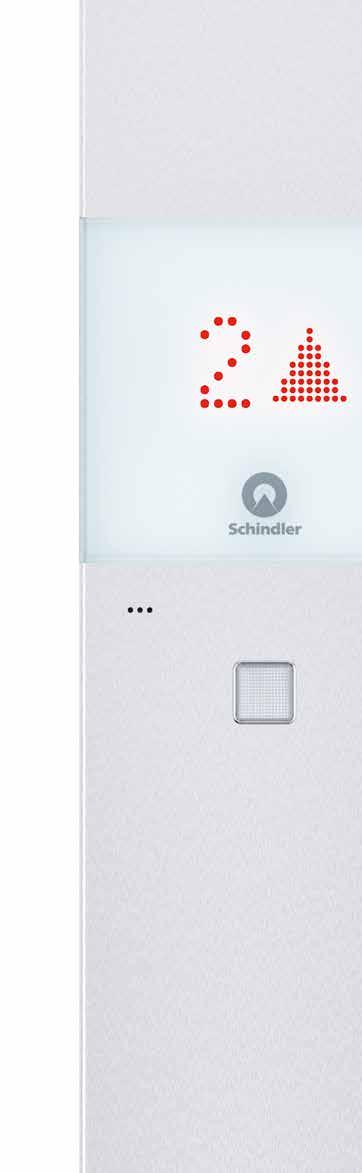

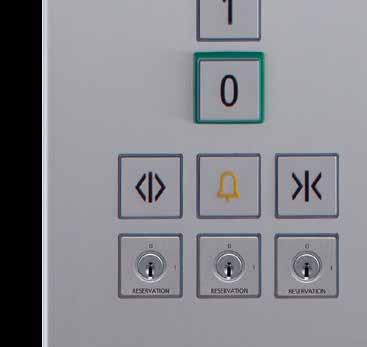

20 Ovládací panely z nerezové oceli Parametry a možnosti Ovládací panely Naše elegantní a odolná kombinace nerezové oceli a skla je vybavena mechanickými tlačítky. Tento styl má předvolené ovládací panely v kabině a ovládací panely na podlažích. Pro snadnou navigaci ve vaší budově lze ovládací panely též kombinovat s ukazateli a štítky se jmenovkami. Klávesnice Klávesnice má tradiční uspořádání. Každé podlaží má svoje vlastní tlačítko, což je ideální pro nízkopodlažní budovy. Tlačítka jsou uspořádána do jednoho, dvou či tří sloupců v závislosti na počtu podlaží. Horizontální ovládací panel v kabině mm 20

21 Ovládací panel v kabině 5 1 Štítek se jmenovkami mm 2 Ovládací panel v kabině mm 3 Ovládací panel v kabině s integrovaným klíčkovým spínačem mm 4 Ovládací panel v kabině s klíčkovým spínačem mm 5 Ovládací panel v kabině na celou výšku mm Ovládací panely na podlažích 6 Ukazatel polohy kabiny mm 7 Ovládací panel na podlažích mm 8 Ovládací panel na podlažích s klíčkovým spínačem mm Klíčkový spínač 9 9 Vzhled pro panely s mechanickými tlačítky mm 21

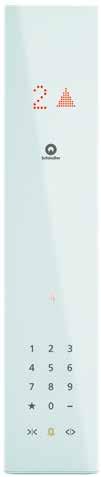

22 Skleněné ovládací panely Parametry a možnosti Ovládací panely Náš stylový a moderní panel vyrobený ze skla je vybavený dotykovou klávesnicí. Tento styl má jednotný design pro ovládací panely v kabině a ovládací panely na podlažích. Pro snadnou navigaci ve vaší budově lze ovládací panely též kombinovat s ukazateli a štítky se jmenovkami. Klávesnice Skleněné ovládací panely v kabině mohou mít dvě varianty klávesnice. Verze s deseti číslicemi umožňuje uživateli volit požadované číslo podlaží jako na telefonu. Tradiční verze má tlačítko pro každé podlaží zvlášť (hodí se zejména pro nízkopodlažní budovy). Tlačítka je možná umístit až do třech sloupců. 22

23 Ovládací panel v kabině Ovládací panel v kabině (10 číslic) mm 2 Ovládací panel v kabině (tradiční uspořádání tlačítek) s klíčkovým spínačem mm 3 Štítek se jmenovkami mm Ovládací panely na podlažích Ovládací panel na podlažích mm 5 Ovládací panel na podlažích s klíčkovým spínačem 65 x 225 mm 6 Ukazatel polohy kabiny mm Klíčkový spínač 7 7 Vzhled pro panely s dotykovými tlačítky mm 23

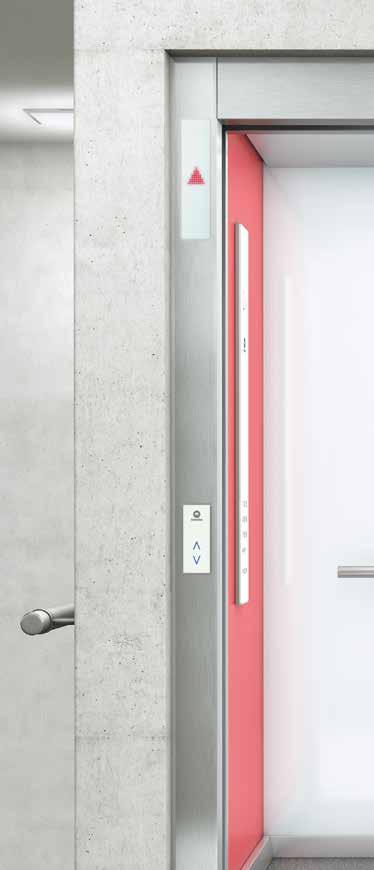

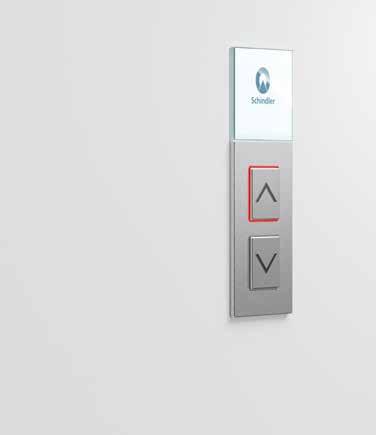

24 Způsob montáže Umístění a typ instalace Povrchová montáž Pro klasický design 3 1 Pro ovládací panely v kabině 1 na stěně kabiny Pro ovládací panely v rámu dveří nebo na stěně 2 a ukazatele 3 na rámu dveří nebo na stěně 2 Zapuštěné provedení Pro moderní, minimalistický vzhled Pro ovládací panely na podlažích 2 a ukazatele 3 v rámu dveří nebo na stěně 24

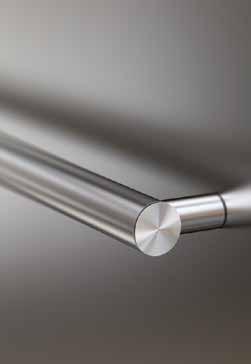

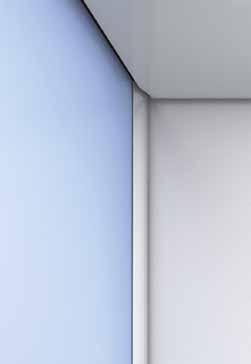

25 Vybrané možnosti a volitelné příslušenství Výkon Společné ovládaní skupiny až třech výtahů Jeden vstup Dva vstupy Selektivní otevírání dveří Předotevírání dveří Prodloužená doba otevírání dveří (nastavitelná) Teleskopické otevírání dveří (T2) Centrální otevírání dveří (C2, C4) Měření a signalizace přetížení v kabině Obousměrná komunikace s asistenční službou (Telealarm) Vestavěný alarm s dálkovým monitorování (ETMA) Automatické vyrovnání polohy kabiny ve stanici Automatický návrat do hlavní stanice Manuální evakuace na nejbližší stanice Automatická evakuace na nejbližší stanice Certifikovaný žebřík pro vstup do šachty Bezdrátové komunikační rozhraní (GSM brána) Vzdálený monitoring a diagnostika Automatický nepřetržitý provoz Kabinový ventilátor Ovládání osvětlení na nástupištích Vstupní rozhraní pro řídící systém budovy Zachycovač na protiváze pro rychlost 1m/s Integrované ovládání v rámu dveří Design Interiérové stylové sady Round a Square Čtyři druhy stropu s LED osvětlením Tři designové řady (Santa Cruz, Piccadilly a Esplanade) Koncept Libertà: volitelný interiérový design Koncept Flex: flexibilní přizpůsobení kabiny v krocích po 10 mm a dveří po 50 mm, flexibilní umístění dveří Výška kabiny až do 2400 mm Výška dveří až do 2300 mm Připraveno pro podlahu dodanou zákazníkem < 13 mm Připraveno pro podlahu dodanou zákazníkem < 40 mm Připraveno pro stěny a strop dodané zákazníkem Dodatečná hmotnost pro lokální obklad stěn Zrcadlo, plná výška, šířka 600 mm Zrcadlo, poloviční výška, šířka 600 mm nebo 900 mm Štítek na jmenovky pro skleněný ovládací panel v kabině Štítek na jmenovky pro nerezový ovládací panel v kabině Ovládací panel na podlažích a ukazatel instalovaný na povrch nebo zapuštěný v rámu dveří anebo na stěně Oblé madlo Riga Grey, hliník leštěný nebo broušený Rovné madlo Riga Grey, nerezová ocel leštěná nebo broušená Rovné madlo se zaoblenými konci Riga Grey, nerezová ocel leštěná nebo broušená Okopové lišty zaoblené z nerezové oceli broušené, leštěné, plátno nebo z eloxovaného hliníku Okopové lišty rovné z nerezové oceli broušené, leštěné, plátno nebo z eloxovaného hliníku Kabinové dveře Riga Grey, nerezová ocel broušená nebo plátno Šachetní dveře, nerezová ocel, lakované (RAL 7032) Šachetní dveře, nerezová ocel broušená Lucerne Šachetní dveře, nerezová ocel plátno Lausanne Prosklené šachetní a kabinové dveře Prosklená zadní stěna: poloviční výška Prosklená zadní stěna: celá výška Snížená hlava šachty Nízká prohlubeň Přepravní možnosti Varianty ovládání Jednoduché řízení s pamětí (PI) Řízení se sběrem směrem do hlavní stanice (KA) Řízení s obousměrným sběrem (KS) Ovládací panely v kabině (COP) Skleněný, dotykový, s 10 tlačítky na klávesnici (0-9) Skleněný, dotykový, tradiční uspořádání klávesnice s označením všech podlaží (-3 až 23) Nerezový, mechanická tlačítka, tradiční uspořádání klávesnice až do 23. podlaží (-3 až 20) Ovládací panel s mechanickými tlačítky na celou výšku kabiny Horizontální ovládací panel s mechanickými tlačítky (vyhovující normě EN 81-70) Druhý, vertikální ovládací panel naproti hlavnímu kabinovému ovládacímu panelu Braillovo písmo na všech typech kabinových ovládacích panelů Tlačítko na otevírání / zavírání dveří a alarm Ukazatel polohy Displej se zobrazením cílového podlaží (pro řízení KS) Zobrazení směru jízdy (šipka) Zobrazení cílového podlaží - číslo (pro řízení KS) Akustické hlášení podlaží Klíčkový spínač Nouzové osvětlení kabiny Indukční smyčka pro sluchátka Ovládací panely na podlažích Skleněný, dotykový Nerezový, s mechanickými tlačítky Vizuální potvrzení přivolání Akustické potvrzení volby Zobrazení směru jízdy (šipka) Zobrazení polohy kabiny (číslo) Klíčkový spínač Instalace do dveřního rámu Instalace na stěnu Braillovo písmo na mechanických tlačítkách Světelná clona na dveřích (8 paprsků) Světelná clona na dveřích (16 paprsků) Souprava prvků pro soulad s normou EN Bezpečnost Nouzový režim při výpadku proudu Rezervace kabiny a omezený přístup na určitá podlaží: pomocí klíčkového spínače pomocí přístupové karty pomocí PIN kódu (u skleněného ovládacího panelu s 10 klávesami) Přivolání kabiny klíčkem pro určení podlaží Automatický návrat kabiny z parkovacího do hlavního podlaží Penthouse: řízený přístup návštěvníků nejvyššího podlaží Požární řízení BR1 (v souladu s normou EN 81-73) Nouzový zvukový signál na kabině nebo v šachtě Ekologie Frekvenční měnič PF1 s rekuperací Pohotovostní režim (Stand-by) Automatický spínač osvětlení kabiny (on/off) Úsporné LED osvětlení Bez VOC (těkavé organické látky) Bezpřevodový pohon bez potřeby mazání Standard Volitelné Koncept Flex 25

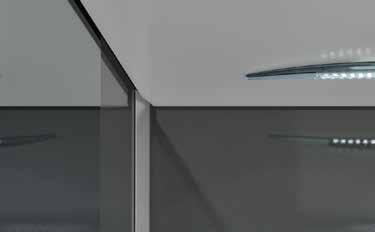

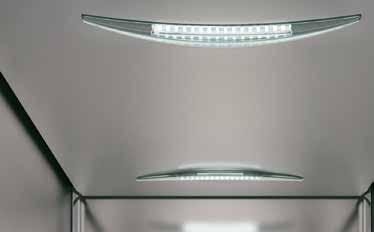

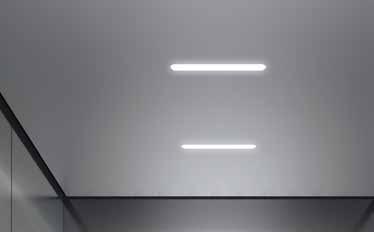

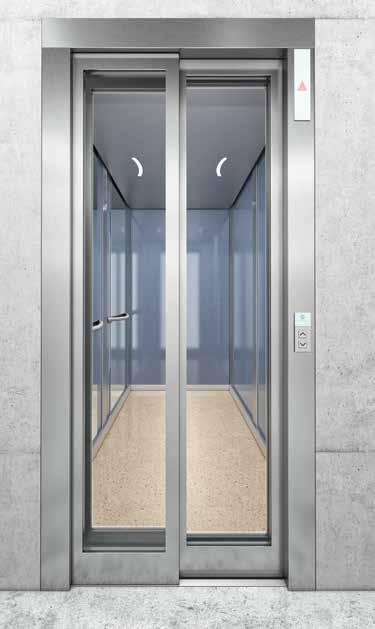

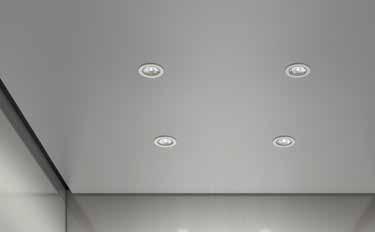

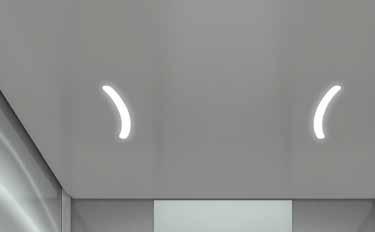

26 Osvětlení Line, nerezová ocel matná Lugano Osvětlení Bracket, nerezová ocel matná Lugano Osvětlení Spot, nerezová ocel matná Lugano Osvětlení Curve, nerezová ocel matná Lugano Prosklené dveře Prosklená zadní stěna 26

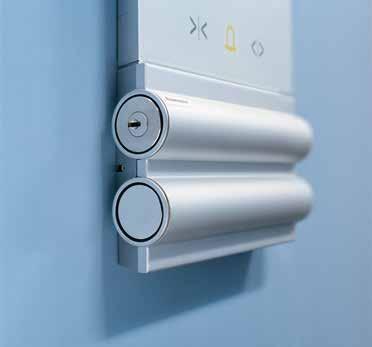

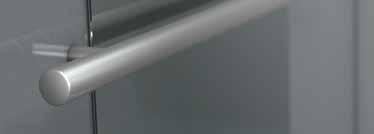

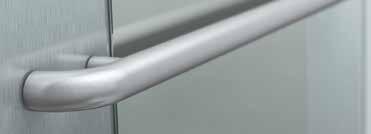

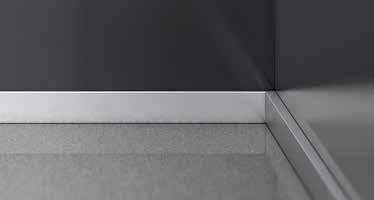

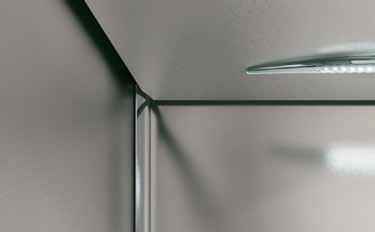

27 Rohovníky, Riga Grey Rohovníky, leštěný hliník Ovládací panel z nerezové oceli, integrovaný klíčkový spínač Rohovníky, eloxovaný hliník Klíčkový spínač pro skleněný kabinový ovládací panel Madlo oblé, hliník Riga Grey Madlo rovné, nerezová ocel leštěná Okopová lišta rovná, nerezová ocel broušená Madlo rovné se zaoblenými konci, nerezová ocel broušená Okopová lišta oblá, nerezová ocel broušená 27

28 Údaje pro plánování Specifikace výtahu K 1. září 2017 musí všechny nainstalované výtahy splňovat požadavky normy EN V případě jakýchkoliv dotazů nás prosím kontaktujte. Frekvenčně ovládaný lanový výtah bez strojovny; nosnost kg, pro 5 15 osob Kabina Dveře Šachta GQ kg Osob VKN m/s HQ m ZE Vstup BK mm TK mm HK mm Typ T _ , T / BT mm HT mm BS mm TS (1) mm TS (2) mm , T / , T / , T / , T / HSG mm HSK (1) mm HSK (2) mm / C / / , T / /2100 C / / , C / , C / , C / , C / , C / , C / , T / , T / GQ Nosnost VKN Rychlost HQ Zdvih ZE Počet stanic HE Vzdálenost mezi podlažími BK TK HK Šířka kabiny Hloubka kabiny Konstrukční výška kabiny T2 C2 BT HT Teleskopické posuvné dveře, 2-panelové Centrální dveře s otevíráním uprostřed, 2-panelové Šířka dveří Výška dveří BS TS (1) TS (2) Šířka šachty Hloubka šachty s 1 vstupem Hloubka šachty se 2 vstupy HSG Hloubka prohlubně HSK (1) Hlava šachty při použití zachycovačů na protiváze HSK min mm HSK (2) Volitelné Čistá výška kabiny (pod podhled) je vždy o cca 39 mm nižší než konstrukční výška kabiny HK. Vzdálenost mezi podlažími (HE) je: min mm pro výšku dveří 2000 mm / min mm pro výšku dveří 2100 mm HE pro pro 2-stanicové instalace je min mm u výšky dveří 2000 mm a 2100 mm. Minimální vzdálenost mezi podlažími (HE min.) pro protilehlé vstupy je 300 mm. Typový certifikát v souladu se směrnicí č. 95/16/ES pro výtahy. * Pokud máte zájem o vlastní návrh rozměrů kabiny, obraťte se na obchodního technika společnosti Schindler. 28

29 Řez a půdorys Kabina s jedním vstupem Kabina se dvěma vstupy TK TS TK TS BT BK BS BT BK BS Sestava portálu dveří Rám Plný vstupní portál 29
