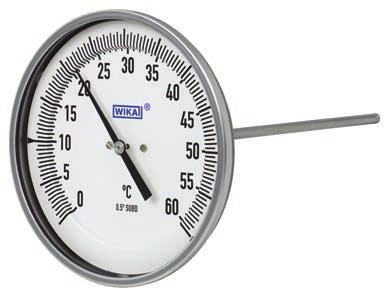

1 Návod k provozu Bimetalové teploměry, modely 53, 54, 55 Model A5301 Model S5412 Model R5502

2 Návod k provozu pro modely 53, 54, 55 Strana /2010 WIKA Alexander Wiegand SE & Co. KG Všechna práva vyhrazena. WIKA je značka zaregistrovaná v různých zemích. Pročtěte si návod k provozu před zahájením jakýchkoli prací! Uschovejte ho pro budoucí použití! 2 Návod k provozu WIKA pro modely 53, 54, 55

3 Obsah Obsah 1. Všeobecné informace 4 2. Bezpečnost 6 3. Specifikace 8 4. Konstrukce a funkce 9 5. Přeprava, balení a uskladnění Uvedení do provozu, provoz Údržba a čištění Demontáž, vrácení a likvidace 13 Návod k provozu WIKA pro modely 53, 54, 55 3

4 1. Všeobecné informace 1. Všeobecné informace Bimetalové teploměry popsané v návodu k provozu byly navrženy a vyrobeny na základě současného stavu vědy a techniky. Během výroby podléhají všechny komponenty přísným kvalitním a ekologickým kritériím. Náš managementový systém je certifikovaný dle norem ISO 9001 a ISO Tento návod k provozu obsahuje důležité informace o práci s bimetalovým teploměrem. Předpokladem bezpečnosti při práci je, aby byly dodržovány všechny bezpečnostní a pracovní pokyny. Dodržujte příslušné platné místní předpisy protiúrazové prevence a obecné bezpečnostní předpisy pro rozsah použití bimetalového teploměru. Návod k provozu je součástí přístroje a musí být uschováván v bezprostřední blízkosti bimetalového teploměru. Musí být pro odborné pracovníky kdykoliv lehce přístupný a čitelný. Odborní pracovníci si musí před zahájením jakékoliv práce návod k provozu pročíst a porozumět mu. Výrobce neručí v případě jakékoli škody způsobené použitím výrobku v rozporu s určeným účelem, nedodržením tohoto návodu k provozu, nasazením nedostatečně kvalifikovaných pracovníků nebo neoprávněnými úpravami bimetalového teploměru. Platí všeobecné podmínky obsažené v prodejní dokumentaci. Technické změny vyhrazeny. Další informace: - Internetová adresa: / - Příslušný údajový list: TM 53.01, TM 54.01, TM Návod k provozu WIKA pro modely 53, 54, 55

5 1. Všeobecné informace Vysvětlení symbolů... označuje potenciálně nebezpečnou situaci. Pokud se jí nevyvarujete, může vést k závažnému zranění nebo usmrcení. POZOR!... označuje potenciálně nebezpečnou situaci. Pokud se jí nevyvarujete, může vést k lehkému zranění nebo poškození zařízení či životního prostředí. Informace... uvádí užitečné rady, doporučení a informace pro efektivní provoz bez problémů.... označuje potenciálně nebezpečnou situaci. Pokud se jí nevyvarujete, může vést k popáleninám způsobeným horkými povrchy nebo kapalinami. Návod k provozu WIKA pro modely 53, 54, 55 5

6 2. Bezpečnost 2. Bezpečnost Před instalací, uvedení do provozu a provozem se ujistěte, že jste ohledně rozsahu měření, konstrukce a specifických podmínek měření vybrali správný bimetalový teploměr. Musí být testována snášenlivost smáčených částí procesních přípojek (teploměrná jímka, stopka teploměrné jímky) s médiem. Nedbání tohoto opatření může vést k závažnému zranění a/nebo poškození zařízení. Další důležité bezpečnostní pokyny naleznete v jednotlivých kapitolách tohoto návodu k provozu. 2.1 Účel použití Tyto bimetalové teploměry se používají především ve zpracovatelském průmyslu pro sledování sterilační teploty. Bimetalový teploměr je koncipován výhradně pro používání k výše uvedenému účelu a lze jej používat pouze v souladu s těmito zásadami. Technické specifikace obsažené v tomto návodu k provozu je nutno doržovat. Při nesprávném způsobu používání nebo zacházení s bimetalovým teploměrem nad rámec technických parametrů je potřeba jej okamžitě vyřadit z provozu a nechat zkontrolovat autorizovaným servisním technikem firmy WIKA. Výrobce neručí za žádné vady způsobené použitím, které je v rozporu se zamýšleným účelem. 6 Návod k provozu WIKA pro modely 53, 54, 55

7 2. Bezpečnost 2.2 Kvalifikace personálu Nebezpečí poranění v případě nedostačující kvalifikace! Nesprávné zacházení může vést k vážnému zranění a poškození zařízení. Činnosti popsané v tomto návodu k provozu smí provádět pouze odborní pracovníci s níže popsanými kvalifikacemi. Zajistěte, aby nekvalifikovaní pracovníci nevstupovali do nebezpečných zón. Odborný pracovník Za odborné pracovníky se považují pracovníci, kteří na základě jejich technického školení, znalostí v oblasti měřicí a řídicí technologie, jakož svých zkušeností a znalostí předpisů příslušné země, běžných norem a směrnic, jsou schopní provádět popsanou práci a samostatně poznat potenciální rizika. 2.3 Zvláštní rizika Zbytková média v demontovaných přístrojích mohou vést k ohrožení osob, životního prostředí a zařízení. Zajistěte dostatečná preventivní opatření. U naplněných přístrojích zajistěte, aby teplota média byla pod 250 C. Důvod: Trubkový plášť také obsahuje kapalinovou náplň; při teplotě > 250 C se tato kapalina může zkalit nebo přebarvit, v některých případech se může vznítit. Návod k provozu WIKA pro modely 53, 54, 55 7

8 2. Bezpečnost / 3. Specifikace 2.4 Označení a bezpečnostní značky Štítek produktu (příklad) Thermometer Model TG53 + option ATEX year 2016 WIKA Alexander Wiegand SE & Co. KG Klingenberg / Germany Model Rok výroby Výrobní číslo Před montáží a uvedením přístroje do provozu si musíte přečíst návod k provozu! Neplňte přístroje následně plnicí kapalinou. 3. Specifikace Specifikace Model 53 Model 54 Model 55 Měřicí prvek Bimetalová cívka Jmenovitá velikost 3", 5" 63, 80, 100, , 100, 160 Verze přístroje Model A5x Model R5x Model S5x Připojení zezadu (axiálně) Připojení zespodu (radiálně) Připojení zezadu, kryt se může otáčet a naklánět Povolená provozní teplota C max C 8 Návod k provozu WIKA pro modely 53, 54, 55

9 3. Specifikace / 4. Konstrukce a funkce Specifikace Model 53 Model 54 Model 55 Pracovní tlak Trvalé zatížení (1 rok) Krátkodobě (max. 24 h) Rozsah měření (DIN EN 13190) Rozsah stupnice (DIN EN 13190) Pouzdro, prstenec Nerezová ocel (304) Stopka, procesní přípojka Nerezová ocel (316Ti) Druh ochrany IP65 dle IEC/EN IP66, kapalinová náplň Pro další specifikace viz údajový list WIKA TM 53.01, TM nebo TM a zakázkovou dokumentaci. 4. Konstrukce a funkce 4.1 Popis Bimetalové teploměry této řady jsou zamyšlené pro instalaci do potrubí, nádrží, zařízení a strojů. Trubkový plášť a pouzdro jsou provedena z nerez oceli. Dostupné jsou různé instalační délky a procesní přípojky umožňující připojení k procesu. Díky vysoké ochranné třídě teploměru (IP65) a kapalinového tlumení se teploměr dá provozovat i ve vibračních podmínkách. 4.2 Rozsah dodávky Zkontrolujte, zda rozsah dodávky odpovídá dodacímu listu. Návod k provozu WIKA pro modely 53, 54, 55 9

10 5. Přeprava, balení a uskladnění 5. Přeprava, balení a uskladnění 5.1 Přeprava Zkontrolujte přístroj, zda nevykazuje žádná poškození, ke kterým mohlo dojít během přepravy. Zjevná poškození musí být nahlášena ihned. 5.2 Balení Obal odstraňujte teprve přímo před montáží. Obal uschovejte, neboť poskytuje optimální ochranu při přepravě (např. při změně místa instalace, zasílání do opravy). 5.3 Uskladnění Přípustné podmínky v místě uskladnění: Skladovací teplota: C Nevystavujte přístroj následujícím vlivům: Přímé záření slunce nebo blízkost horkých předmětů Mechanické vibrace, mechanické nárazy (prudké pokládání) Saze, pára, prach a korozivní plyny Prostředí s nebezpečím výbuchu, hořlavá prostředí Přístroj skladujte v jeho originálním balení v místě splňujícím výše uvedené podmínky. Není-li originální balení k dispozici, zabalte a uskladňujte teploměr takto: 1. Zabalte teploměr do antistatické plastové fólie. 2. Vložte teploměr spolu s protinárazovým materiálem do balení. 3. Bude-li teploměr uskladněn po delší dobu (více než 30 dní), vložte do balení sáček se sikativem. Před uskladněním přístroje (následující krok) odstraňte všechny zbytky média. To je zvláště důležité, když médium je zdraví nebezpečné, např. žíravé, jedovaté, rakovinotvorné, radioaktivní, atd. 10 Návod k provozu WIKA pro modely 53, 54, 55

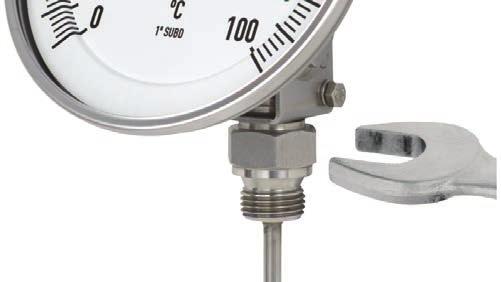

11 5. Přeprava... / 6. Uvedení do provozu, provoz Použití kapalinového tlumení doporučujeme vždy pro teploty v blízkosti rosného bodu (±1 C kolem 0 C). 6. Uvedení do provozu, provoz Při zašroubování snímačů nesmí být použitá síla aplikována skrz pouzdro nebo přípojnou krabici, nýbrž pouze přes plochy pro nasazení klíče (použitím vhodného nářadí). Instalace pomocí klíče Při montáži bimetalového teploměru, jenž se dá otáčet a naklánět, se musíte řídit specifickými pokyny. K nastavení ukazatele do požadované polohy, postupujte takto: 1. Na procesní přípojce uvolněte pojistnou matici nebo spojovací matici. 2. Šrouby s šestihrannou hlavou a šrouby s drážkou na nakláněcím spoji musí být uvolněny. Návod k provozu WIKA pro modely 53, 54, 55 11

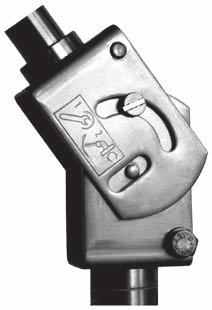

12 6. Uvedení do provozu, provoz Uvolňování Dávejte pozor, aby ste uvolňovali šrouby zároveň na protilehlé straně! 3. Nastavte ukazatel do požadované polohy, utáhněte šrouby s šestihrannou hlavou a šrouby s drážkou a na konec pevně utáhněte pojistnou matici nebo spojovací matici. V případě použití teploměrných jímek je nutno, aby byly naplněny kontaktním tepelným médiem, aby odpor přenosu tepla mezi vnější stěnou senzoru a vnitřní stěnou teploměrné jímky byl snížen. Provozní teplota tepelné sloučeniny je C. Nenaplňujte horké teploměrné jímky. Může dojít k vystříknutí oleje! Teploměrová jímka Stopka požadované bezpečnostní vzdálenosti POZOR! Při používání teploměrných jímek dbejte na to, aby se stopka nedotýkala dna teploměrné jímky, protože by se stopka důsledkem odlišných expanzních koeficientů mohla na dně teploměrné jímky ohnout. (Vzorec výpočtu délky zasunutí l 1 viz příslušný údajový list teploměrné jímky) 12 Návod k provozu WIKA pro modely 53, 54, 55

13 7. Údržba a čištění / 8. Demontáž, vrácení Údržba a čištění 7.1 Údržba Tyto bimetalové teploměry nevyžadují údržbu! Ukazatel by se měl zkontrolovat jednou nebo dvakrát ročně. Za tímto účelem musíte přístroj odpojit od procesu a zkontrolovat pomocí kalibračního teploměru. Opravy smí provádět výhradně výrobce. 7.2 Čištění POZOR! Na čištění teploměru používejte navlhčený hadřík. Před vrácením teploměr umyjte či očistěte, aby personál a životní prostředí nebyly vystaveny zbytkovému médiu. Zbytková média v demontovaných přístrojích mohou vést k ohrožení osob, životního prostředí a zařízení. Zajistěte dostatečná preventivní opatření. Informace o vrácení přístroje najdete v kapitole 8.2 Vrácení. 8. Demontáž, vrácení a likvidace Zbytková média v demontovaných přístrojích mohou vést k ohrožení osob, životního prostředí a zařízení. Zajistěte dostatečná preventivní opatření. Návod k provozu WIKA pro modely 53, 54, 55 13

14 8. Demontáž, vrácení a likvidace 8.1 Demontáž 8.2 Vrácení Nebezpečí popálení! Před demontáží nechte přístroj dostatečně zchladnout! Při demontáži jinak hrozí nebezpečí vystupování nebezpečně horkého média pod tlakem. Při zasílání přístroje bezpodmínečně dbejte na toto: Všechny přístroje zasílané firmě WIKA musí být zproštěny jakýchkoliv nebezpečných látek (kyseliny, žíravé kapaliny, roztoky, atd.). Při vrácení přístroje používejte originální obal nebo vhodný přepravní obal. Abyste zabránil poškození: 1. Zabalte přístroj do antistatické plastové fólie. 2. Vložte přístroj spolu s protinárazovým materiálem do obalu. Rozmístěte protinárazový materiál rovnoměrně po všech stranách přepravní bedny. 3. Do balení pokud možno vložte sáček se sikativem. 4. Označte zásilku jako přepravu vysoce citlivého měřicího přístroje. Informace o vratkách naleznete pod nadpisem Servis na naší webové stránce. 8.3 Likvidace Nesprávná likvidace může vést k ohrožení životního prostředí. Likvidaci komponentů přístroje provádějte ekologicky šetrným způsobem a v souladu s národními předpisy o likvidaci odpadu. 14 Návod k provozu WIKA pro modely 53, 54, 55

15 Návod k provozu WIKA pro modely 53, 54, 55 15
