CLAMPEX KTR 100 Provozní/montážní návod

Transkript

1 1 z 9 CLAMPEX svěrná sada je třecí, rozebíratelné spojení hřídel-hřídel pro válcové hřídele a díry bez lícovaného pera. Obsah 1 Technické údaje 2 2 Pokyny Všeobecné pokyny Bezpečnostní a informační značky Všeobecná upozornění na nebezpečí Použití podle určení 5 3 Skladování, transport a balení Skladování Transport a balení 6 4 Montáž Konstrukční součásti svěrné sady Montáž svěrné sady Demontáž svěrné sady 7 5 Likvidace 8 6 Skladování náhradních dílů, adresy zákaznických servisů 9 7 Pokyny pro použití v oblastech s nebezpečím výbuchu dle ATEX 95 9

2 1 Technické údaje 2 z 9 Obrázek 1: Tabulka 1: Technické údaje Rozměry [mm] d x D B B 1 B 2 Mxl Upínací šrouby DIN EN ISO celkem = 0.14 z T 2) A množství [Nm] Přenositelný krouticí moment nebo axiální síla T F ax [Nm] [kn] Plošný tlak na svěrnou sadu [N/mm 2 ] Hřídel Náboj P W P N Hmotnos t ~ kg 17 x M6x ,2 18 x M6x ,2 19 x M6x ,2 20 x M6x ,2 22 x M6x ,2 24 x M6x ,3 25 x M6x ,3 28 x M6x ,3 30 x M6x ,3 32 x M6x ,3 35 x M6x ,3 38 x M6x ,4 40 x M6x ,3 42 x M8x ,6 45 x M8x ,5 48 x M8x ,6 50 x M8x ,6 55 x M8x ,6 60 x M8x ,7 65 x M8x ,8 70 x M10x ,3 75 x M10x ,2 80 x M10x ,4 85 x M10x ,4 90 x M10x ,5 95 x M10x ,6 100 x M12x ,2 0 x M12x ,3 120 x M12x ,4 130 x M12x ,5 140 x M12x ,8 150 x M12x ,0 160 x M12x ,4 170 x M14x ,7 180 x M14x ,0 190 x M14x ,0 1) 2) Rozměr D N : Pro výpočet náboje viz katalog Technologie pohonu (Drive Technology)" Toto jsou maximální utahovací momenty šroubu. Mohou být sníženy o maximálně 40 % specifikovaných číselných hodnot, s poměrným snížením hodnot T, F ax, P W a P N.

3 1 Technické údaje 3 z 9 Obrázek 1: Tabulka 1: Technické údaje Rozměry [mm] d x D B B 1 B 2 Mxl Upínací šrouby DIN EN ISO celkem = 0.14 z T 2) A množství [Nm] Přenositelný krouticí moment nebo axiální síla T F ax [Nm] [kn] Plošný tlak na svěrnou sadu [N/mm 2 ] Hřídel Náboj P W P N Hmotnos t ~ kg 200 x M14x ,2 220 x M16x ,0 240 x M16x ,2 260 x M16x ,2 280 x M18x ,2 300 x M18x ,5 320 x M20x ,6 340 x M20x ,1 360 x M22x ,2 380 x M22x ,0 400 x M22x ,0 420 x M22x ,0 440 x M24x ,6 460 x M24x ,4 480 x M24x ,0 500 x M24x ,6 520 x M24x ,0 540 x M24x ,0 560 x M24x ,0 580 x M24x ,0 600 x M24x ,0 620 x M24x ,0 640 x M24x ,0 660 x M24x ,0 680 x M24x x M24x x M24x x M24x x M24x x M24x x M24x x M24x x M24x x M24x x M24x x M24x ) 2) Rozměr D N : Pro výpočet náboje viz katalog Technologie pohonu (Drive Technology)" Toto jsou maximální utahovací momenty šroubu. Mohou být sníženy o maximálně 40 % specifikovaných číselných hodnot, s poměrným snížením hodnot T, F ax, P W a P N.

4 1 Technické údaje 4 z 9 Obrázek 1: Tabulka 1: Technické údaje Rozměry [mm] d x D B B 1 B 2 Mxl Upínací šrouby DIN EN ISO celkem = 0.14 z T 2) A množství [Nm] Přenositelný krouticí moment nebo axiální síla T F ax [Nm] [kn] Plošný tlak na svěrnou sadu [N/mm 2 ] Hřídel Náboj P W P N Hmotnos t ~ kg 920 x M24x x M24x x M24x x M24x x M24x ) 2) Rozměr D N : Pro výpočet náboje viz katalog Technologie pohonu (Drive Technology)" Toto jsou maximální utahovací momenty šroubu. Mohou být sníženy o maximálně 40 % specifikovaných číselných hodnot, s poměrným snížením hodnot T, F ax, P W a P N. Tolerance, plochy Obrázek 2: Tolerance a plochy 1) 2) Jedno řádné osoustružení je dostatečné (Rz 16 µm). Nejvyšší přípustná tolerance náboje nebo hřídele. 2 Pokyny 2.1 Všeobecné pokyny Prosím, pročtěte si důkladně tento provozní a montážní návod předtím, než budete montovat svěrnou sadu. Obzvlášť dbejte na bezpečnostní pokyny Provozní a montážní návod je součástí vašeho produktu. Prosím, mějte je uložené společně se svěrnými pouzdry. Autorské právo k tomuto provoznímu/montážnímu návodu zůstává vlastnictvím společnosti KTR.

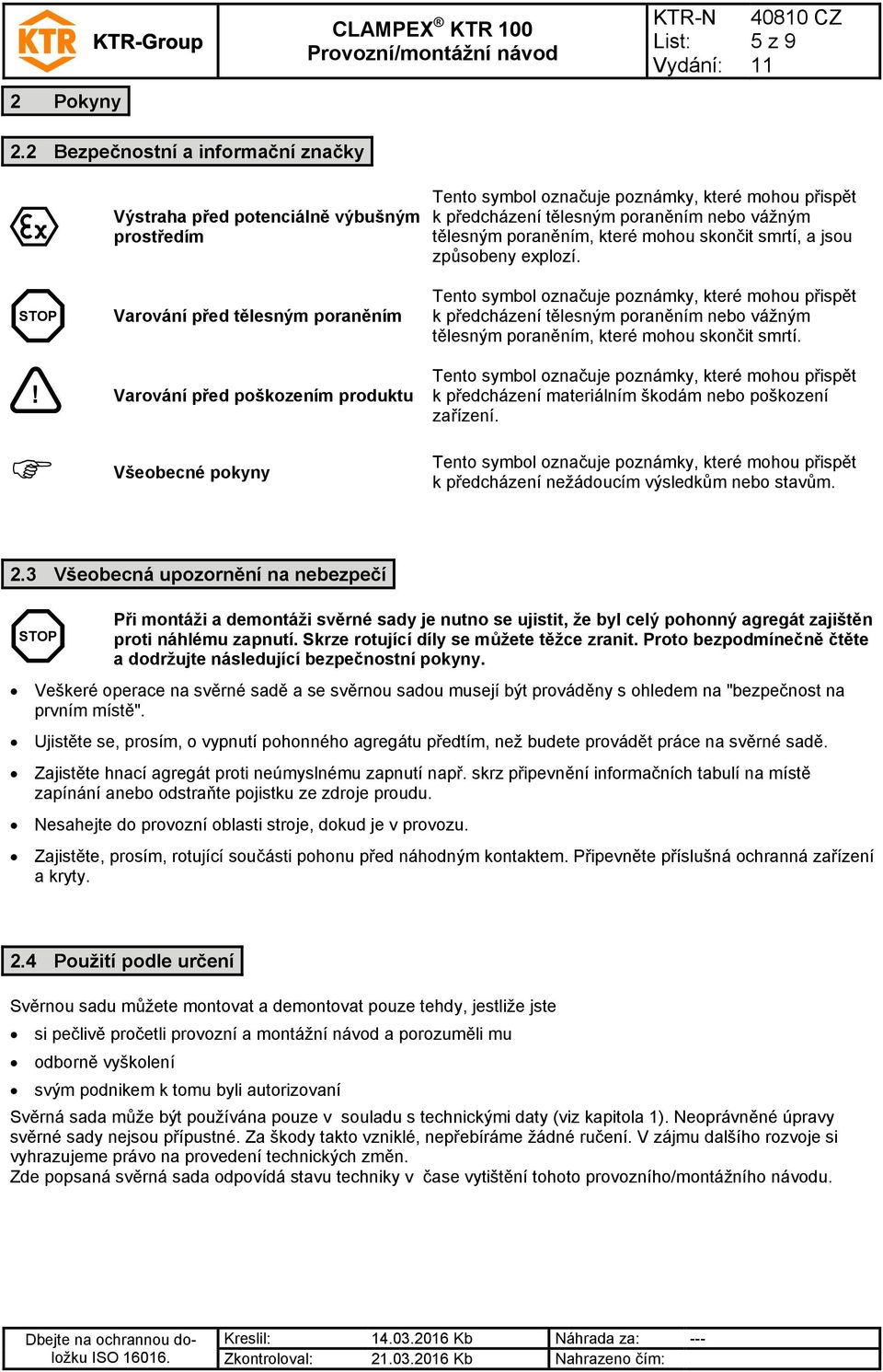

5 5 z 9 2 Pokyny 2.2 Bezpečnostní a informační značky STOP Výstraha před potenciálně výbušným prostředím Varování před tělesným poraněním Tento symbol označuje poznámky, které mohou přispět k předcházení tělesným poraněním nebo vážným tělesným poraněním, které mohou skončit smrtí, a jsou způsobeny explozí. Tento symbol označuje poznámky, které mohou přispět k předcházení tělesným poraněním nebo vážným tělesným poraněním, které mohou skončit smrtí. Varování před poškozením produktu Všeobecné pokyny Tento symbol označuje poznámky, které mohou přispět k předcházení materiálním škodám nebo poškození zařízení. Tento symbol označuje poznámky, které mohou přispět k předcházení nežádoucím výsledkům nebo stavům. 2.3 Všeobecná upozornění na nebezpečí STOP Při montáži a demontáži svěrné sady je nutno se ujistit, že byl celý pohonný agregát zajištěn proti náhlému zapnutí. Skrze rotující díly se můžete těžce zranit. Proto bezpodmínečně čtěte a dodržujte následující bezpečnostní pokyny. Veškeré operace na svěrné sadě a se svěrnou sadou musejí být prováděny s ohledem na "bezpečnost na prvním místě". Ujistěte se, prosím, o vypnutí pohonného agregátu předtím, než budete provádět práce na svěrné sadě. Zajistěte hnací agregát proti neúmyslnému zapnutí např. skrz připevnění informačních tabulí na místě zapínání anebo odstraňte pojistku ze zdroje proudu. Nesahejte do provozní oblasti stroje, dokud je v provozu. Zajistěte, prosím, rotující součásti pohonu před náhodným kontaktem. Připevněte příslušná ochranná zařízení a kryty. 2.4 Použití podle určení Svěrnou sadu můžete montovat a demontovat pouze tehdy, jestliže jste si pečlivě pročetli provozní a montážní návod a porozuměli mu odborně vyškolení svým podnikem k tomu byli autorizovaní Svěrná sada může být používána pouze v souladu s technickými daty (viz kapitola 1). Neoprávněné úpravy svěrné sady nejsou přípustné. Za škody takto vzniklé, nepřebíráme žádné ručení. V zájmu dalšího rozvoje si vyhrazujeme právo na provedení technických změn. Zde popsaná svěrná sada odpovídá stavu techniky v čase vytištění tohoto provozního/montážního návodu.

6 3 Skladování, transport a balení 3.1 Skladování 6 z 9 Svěrné sady jsou dodávány v nakonzervovaném stavu a mohou být skladovány na suchém a zakrytém místě po dobu 6-9 měsíců. Vlhké skladovací prostory jsou nevhodné. Je třeba dbát na to, aby nevznikla žádná kondenzace. 3.2 Transport a balení Aby se zabránilo jakémukoli poranění a jakémukoli druhu poškození, vždy používejte správné zdvihací prostředky. Svěrné sady jsou baleny odlišně, každá v závislosti na velikosti, množství a druhu přepravy. Pokud není smluvně dohodnuto jinak, balení se bude řídit vnitřními balícími předpisy firmy KTR. 4 Montáž Obecně jsou svěrné sady dodávány ve smontovaném stavu. Před instalací musí být svěrná sada zkontrolována z hlediska kompletnosti. 4.1 Konstrukční součásti svěrné sady Konstrukční součásti svěrné sady Konstrukční díl Počet kusů Název 1 1 Zadní tlačný kroužek (se závitovými dírami) 2 1 Vnější kroužek (rozříznutý) 3 1 Vnitřní kroužek (rozříznutý) 4 1 Přední tlačný kroužek (s průchozími dírami) 5 Viz tabulka 1 Šrouby s válcovou hlavou DIN EN ISO 4762 Obrázek 3: Součásti svěrné sady

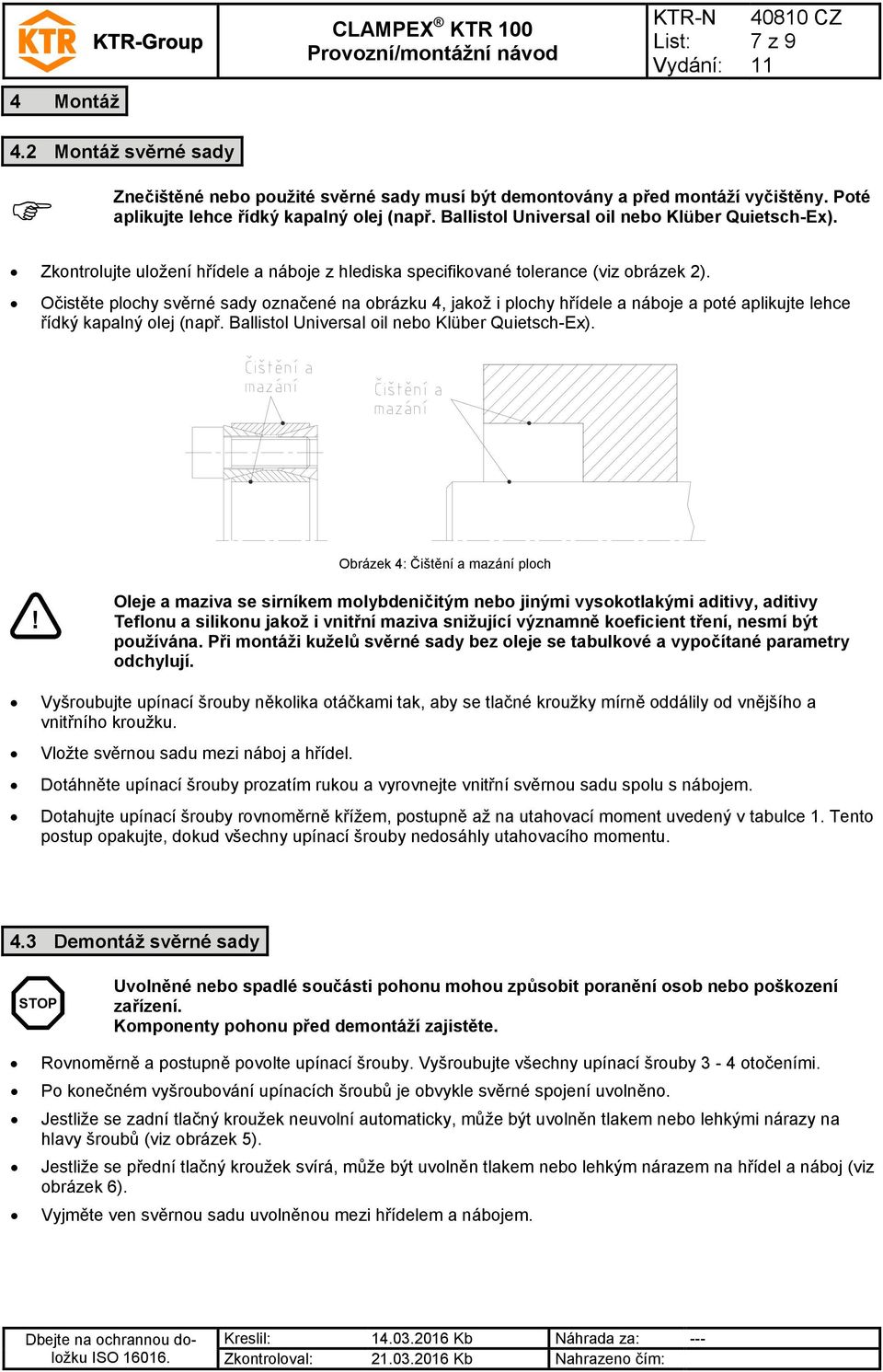

7 4 Montáž 4.2 Montáž svěrné sady 7 z 9 Znečištěné nebo použité svěrné sady musí být demontovány a před montáží vyčištěny. Poté aplikujte lehce řídký kapalný olej (např. Ballistol Universal oil nebo Klüber Quietsch-Ex). Zkontrolujte uložení hřídele a náboje z hlediska specifikované tolerance (viz obrázek 2). Očistěte plochy svěrné sady označené na obrázku 4, jakož i plochy hřídele a náboje a poté aplikujte lehce řídký kapalný olej (např. Ballistol Universal oil nebo Klüber Quietsch-Ex). Obrázek 4: Čištění a mazání ploch Oleje a maziva se sirníkem molybdeničitým nebo jinými vysokotlakými aditivy, aditivy Teflonu a silikonu jakož i vnitřní maziva snižující významně koeficient tření, nesmí být používána. Při montáži kuželů svěrné sady bez oleje se tabulkové a vypočítané parametry odchylují. Vyšroubujte upínací šrouby několika otáčkami tak, aby se tlačné kroužky mírně oddálily od vnějšího a vnitřního kroužku. Vložte svěrnou sadu mezi náboj a hřídel. Dotáhněte upínací šrouby prozatím rukou a vyrovnejte vnitřní svěrnou sadu spolu s nábojem. Dotahujte upínací šrouby rovnoměrně křížem, postupně až na utahovací moment uvedený v tabulce 1. Tento postup opakujte, dokud všechny upínací šrouby nedosáhly utahovacího momentu. 4.3 Demontáž svěrné sady STOP Uvolněné nebo spadlé součásti pohonu mohou způsobit poranění osob nebo poškození zařízení. Komponenty pohonu před demontáží zajistěte. Rovnoměrně a postupně povolte upínací šrouby. Vyšroubujte všechny upínací šrouby 3-4 otočeními. Po konečném vyšroubování upínacích šroubů je obvykle svěrné spojení uvolněno. Jestliže se zadní tlačný kroužek neuvolní automaticky, může být uvolněn tlakem nebo lehkými nárazy na hlavy šroubů (viz obrázek 5). Jestliže se přední tlačný kroužek svírá, může být uvolněn tlakem nebo lehkým nárazem na hřídel a náboj (viz obrázek 6). Vyjměte ven svěrnou sadu uvolněnou mezi hřídelem a nábojem.

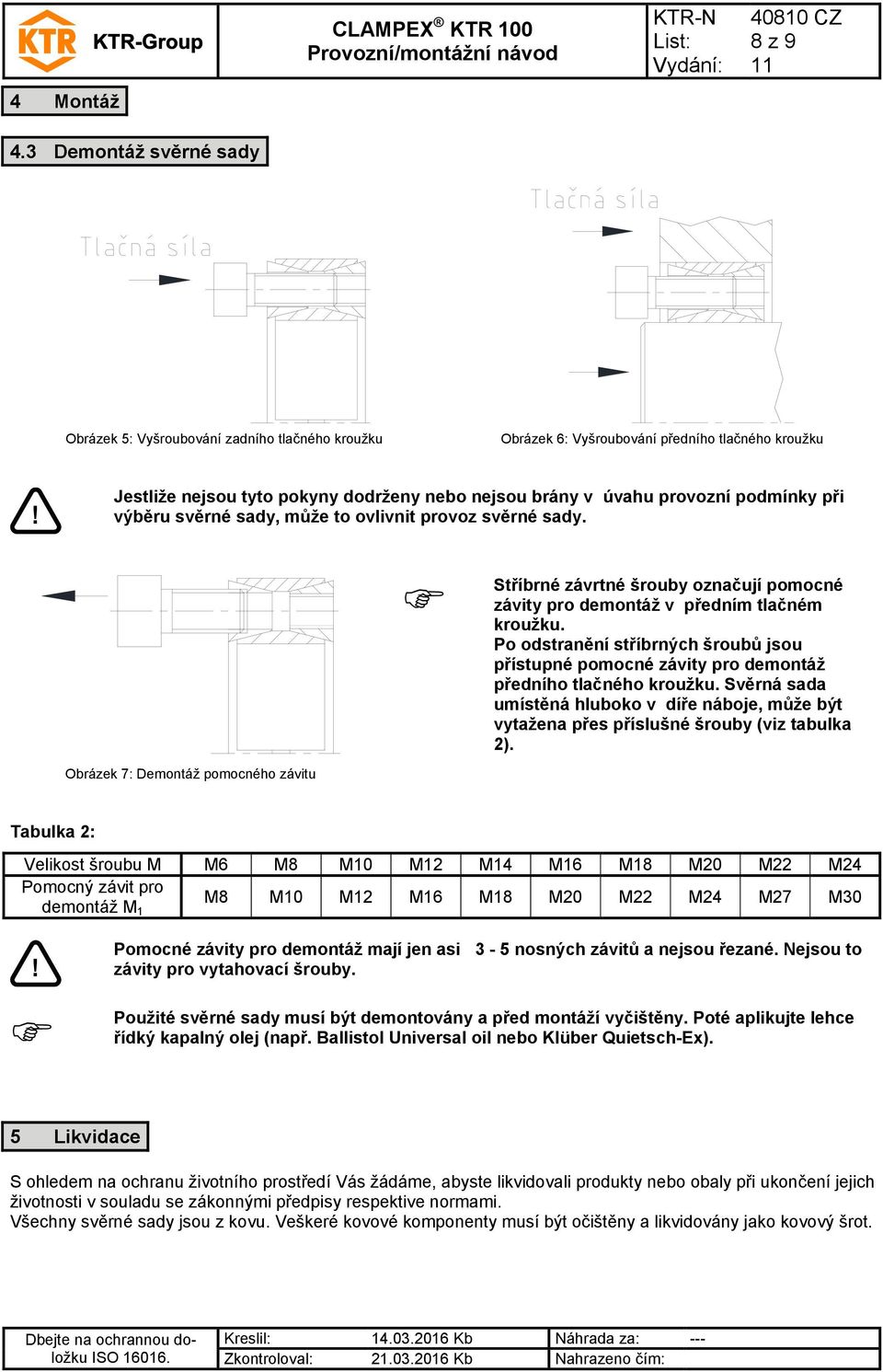

8 4 Montáž 4.3 Demontáž svěrné sady 8 z 9 Obrázek 5: Vyšroubování zadního tlačného kroužku Obrázek 6: Vyšroubování předního tlačného kroužku Jestliže nejsou tyto pokyny dodrženy nebo nejsou brány v úvahu provozní podmínky při výběru svěrné sady, může to ovlivnit provoz svěrné sady. Obrázek 7: Demontáž pomocného závitu Stříbrné závrtné šrouby označují pomocné závity pro demontáž v předním tlačném kroužku. Po odstranění stříbrných šroubů jsou přístupné pomocné závity pro demontáž předního tlačného kroužku. Svěrná sada umístěná hluboko v díře náboje, může být vytažena přes příslušné šrouby (viz tabulka 2). Tabulka 2: Velikost šroubu M M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 Pomocný závit pro demontáž M 1 M8 M10 M12 M16 M18 M20 M22 M24 M27 M30 Pomocné závity pro demontáž mají jen asi 3-5 nosných závitů a nejsou řezané. Nejsou to závity pro vytahovací šrouby. Použité svěrné sady musí být demontovány a před montáží vyčištěny. Poté aplikujte lehce řídký kapalný olej (např. Ballistol Universal oil nebo Klüber Quietsch-Ex). 5 Likvidace S ohledem na ochranu životního prostředí Vás žádáme, abyste likvidovali produkty nebo obaly při ukončení jejich životnosti v souladu se zákonnými předpisy respektive normami. Všechny svěrné sady jsou z kovu. Veškeré kovové komponenty musí být očištěny a likvidovány jako kovový šrot.

9 6 Skladování náhradních dílů, adresy zákaznických servisů 9 z 9 Základním předpokladem pro zajištění pohotovosti použití komponentů pohonu je zásoba svěrných sad na místě nasazení. Kontaktní adresy partnerů KTR pro náhradní díly / objednávky, jsou k dispozici na webové stránce KTR pod Při použití náhradních dílů jakož i příslušenství, které nebyly firmou KTR dodané, nepřebírá firma KTR žádné ručení resp. záruku. 7 Pokyny pro použití v oblastech s nebezpečím výbuchu dle ATEX 95 Při použití v nebezpečných oblastech musí být typ a velikost svěrné sady (pouze pro kategorii 3) zvoleny tak, aby rozdíl mezi špičkovou hodnotou krouticího momentu stroje se zahrnutím všech provozních parametrů a jmenovitým krouticím momentem svěrného náboje odpovídal alespoň bezpečnostnímu faktoru s = 2. CLAMPEX svěrné sady nejsou součástí směrnice 94/9/ES, protože tento produkt je torzně tuhé spojení, bez boční vůle, zabírající třením, s jedním nebo více kuželovými svěrnými kroužky vytvořené prostřednictvím několika šroubů. (Upínací šrouby musí být zajištěny, např. prostřednictvím lepidla střední pevnosti.) kvůli designu svěrných sad nejsou zlomení/porucha pravděpodobné (teplo třením je způsobeno pouze nesprávnou montáží/nesprávnými utahovacímu momenty, tj. použitím neodpovídajícím danému určení).
